| Toote tüüp | Laserosuti (joontase) |
| Bränd | Bosch |
| Mudel | GLL 2-15 G Professional |
| Mõõtmed (ilma aluseta) | 126 × 63 × 115 mm |
| Mõõtmed (koos LB 10 alusega) | 145 × 63 × 134 mm |
| Kaal (EPTA järgi) | 0,57 kg |
| Toide | 4 patareid 1,5 V LR6 (AA) |
| Ulatus | 15 m |
| Nivelleerimistäpsus | ±0,3 mm/m |
| Autonivelleerimise ulatus | ±4° |
| Nivelleerimise kestus | < 4 s |
| Laseriklass | 2 |
| Laseritüüp | 500–540 nm, < 10 mW |
| Kaitseaste | IP64 |
| Statiivühendus | 1/4\" |
| Töötemperatuurid | -10 °C kuni +50 °C |
| Ladustamistemperatuurid | -20 °C kuni +70 °C |
| Peamised funktsioonid | Horisontaal- ja vertikaaljooned, automaatne nivelleerimine, kallutusrežiim, automaatne väljalülitumine 120 min pärast |
| Hooldus ja puhastamine | Pehme niiske lapp, mitte lahustid |
| Ohutus | 2. klassi laserkiir, mitte otse vaadata |
| Ühilduvad tarvikud | LB 10 alus, BT 350 teleskoopvarras, BM 1 universaalne hoidik, RM 10 pöördhoidik, laseri prillid, laseri sihtmärk, kaitsekate |
Korduma kippuvad küsimused - GLL 2-15 G Professional BOSCH
Kasutajate küsimused teemal GLL 2-15 G Professional BOSCH
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Lasernäidik PDF-formaadis tasuta! Leidke oma juhend GLL 2-15 G Professional - BOSCH ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. GLL 2-15 G Professional kaubamärgi BOSCH.
KASUTUSJUHEND GLL 2-15 G Professional BOSCH
et Algupärane kasutusjuhend
Iv Instrukcijas originalvalda
It Originali instrukcija
ja オリシナル取扱説明書
zh正本使用说明书
zh原始使用說明書
ko사용 설명서원본
Eesti...... Lehekülg 174
Mõõtmeseadmega ohutu ja täpse töö tagamiseks lugege köik juhised hoolikalt läbi ja järgige neid. Kui mõõteseadme kasutamisel eiratakse käesolevaid juhiseid, siis võivad mõõteseadmesse sisseehitatud kaitseseadised kahjustada saada. Ärge katke kinni mõõteseadmel olevaid hoiatusmärgiseid. HOIDKE KÄESOLEVAD JUHISED HOOLIKALT ALLES JA MÖÖTESEADME EDASIANDMISEL PANGE KAASA KA JUHISED.
▶ Ettevaatust – käesolevas juhendis nimetatud käsitsus- või justeerimisseadmetest erinevate seadmete kasutamisel või muul viisil toimides võib laserkiirgus muutuda ohtlikuks.
Mööteseade tarnitakse koos laseri hoiatussildiga (tähistatud mööteriista kujutisel jooniste leheküljel).
Kui laseri hoiatussildi tekst ei ole teie riigis köneldavas keeles, kleepige see enne tööriista esmakordset kasutuselevõttu üle kaasasoleva, teie riigikeeles oleva kleebisega.

Ärge juhtige laserkiirt inimeste ega loomade suunas ja ärge viige ka ise pilku otsese või peegelduva laserkiire suunas. Vastasel korral võite inimesi pimestada, põhjustada önnetusi või kahjustada silmi.
Kui laserkiir tabab silma, tuleb silmad teadlikult sulgeda ja pea laserkiire tasandilt viivitamatult välja viia.
- Ärge tehke laserseadmes mingeid muudatusi.
- Ärge kasutage laserikiire nähtavust parandavaid prille (lisavarustus) kaitseprillidena. Prillid teevad laserikiire paremini nähtavaks, kuid ei kaitse laserikiirguse eest.
- Ärge kasutage laserikiire nähtavust parandavaid prille (lisavarustus) päikeseprillidena ega autot juhtides.
Laserikiire nähtavust parandavad prillid ei paku täielikku kaitset UV-kiirguse eest ja vähendavad värvide eristamise võimet.
Laske mööteseadet parandada ainult kvalifitseeritud tehnikutel, kes kasutavad originaalvaruosi. Nii tagate mööteseadme ohutu töö.
- Ärge laske lastel kasutada lasermööteseadet ilma järelevalveta. Lapsed võivad teisi inimesi või ennast kogemata pimestada.
- Ärge töötage mööteseadmega plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Mööteseadmes võivad tekkida sädemed, mille toimel võib tolm või aur süttida.

Hoidke magnetiline lisavarustus eemal implantaatidest ja muudest meditsiinilistest seadmetest, nagu nt südamestimulaator või insuliinipump. Lisavarustuse magnetid tekitavad välja, mis võib implantaatide ja meditsiiniliste seadmete talitlust mõjutada.
Hoidke magnettarvikud eemal magnetilistest andmekandjatest ja magnetiliselt tundlikest seadmetest. Tarvikute magnetite toime võib põhjustada pöördumatuid andmekadusid.
Toote kirjeldus ja kasutusjuhend
Pange tähele kasutusjuhendi esiosas olevaid jooniseid.
Nõuetekohane kasutamine
Mööteseadet kasutatakse horisontaalsete ja vertikaalsete joonte määramiseks ning kontrollimiseks.
Mõöteriist sobib kasutamiseks sise- ja välistingimustes.
Käesolev toode on tarbijatele möeldud lasertoode, mis vastab standardile EN 50689.
Kujutatud komponendid
Kujutatud komponentide numeratsiooni aluseks on jooniseleheküljel toodud numbrid.
(1) Laserikiirguse väljumisava
(2) Patareinäit
(3) Laseri töörežiimi nupp
(4) Sisse-/väljalüliiti
(5) Statiivi kinnituskoht 1/4"
(6) Patareipesa kaane fiksaator
(7) Patareipesa kaas
(8) Laseri hoiatussilt
(9) Seerianumber
(10) Hoidik (LB 10)
(11) Hoidiku 1/4"-kruvi
(12) Magnet
(13) Hoidiku kruviauk
(14) Laeklamber (DK 10) ^a)
(15) Statiiv (BT 150) ^a)
(16) Teleskoopvarras (BT 350) ^a)
(17) Universaalne hoidik (BM 1) ^a)
(18) Pöördhoidik (RM 10) ^a)
(19) Laserikiire nähtavust parandavad prillid ^a
(20) Laseri märklaud ^a)
(21) Kaitsekott ^4
a) Kujutatud või kirjeldatud lisavarustus ei kuulu tavalisse tarnemahtu. Lisavarustuse täieliku loetelu leiate meie lisavarustusprogrammist.
Tehnilised andmed
| Joonlaser GLL 2-15 G | |
| Tootenumber | 3 601 K63 W.. |
| Tööpiirkond ^A) | 15 m |
| Nivelleerimistäpsus ^B)(C) | ±0,3 mm/m |
| Isenivelleerumispiirkond ±4° | |
| Nivelleerimisaeg < 4 s | |
| Töötemperatuur -10 °C ... +50 °C | |
| Hoiutemperatuur -20 °C ... +70 °C | |
| Maksimaalne kontrollkörgustületav töökörgus | 2000 m |
| Maksimaalne suhtelineöhuniiskus | 90% |
| Määrdumisaste vastavaltstandardile IEC 61010-1 | 2 ^D) |
| Laseri klass 2 | |
| Laseri tüüp 500–540 nm, < 10 mW | |
| C_6 | 10 |
| Divergents 50 × 10 mrad (täispööre) | |
| Statiivi kinnituskoht 1/4" | |
| Patareid 4 × 1,5 V LR6 (AA) | |
| Kaal EPTA-Procedure01:2014 järgi | 0,57 kg |
| Mõötmed (pikkus × laius × kõrgus) | |
| – ilma hoidikuta 126 × 63 × 115 mm | |
| – hoidikuga LB 10 145 × 63 × 134 mm | |
Joonlaser GLL 2-15 G
Kaitseklass IP64
A) Ebasoodsad keskkonnatingimused (nt otsene päikesekiirgus) võivad tööpiirkonda vähendada.
B) temperatuuril 20-25 °C
C) Näidatud väärtused eeldavad normaalseid kuni soodsaid keskkonnatingimusi (nt vibratsiooni, udu, suitsu, otsese päikesekiirguse puudumine). Suurte temperatuurikõikumiste järel võib tekkida täpsushälbeid.
D) Esineb ainult mittejuhtiv määrdumine, mis võib aga ajutiselt kondensatsiooni tõttu juhtivaks muutuda.
Teie mõõteseadme ühetähenduslikuks identimiseks kasutatakse tüübisildil olevat seerianumbrit (9).
Paigaldamine
Patareide paigaldamine/vahetamine
Mööteriistas on soovitatav kasutada leelis-mangaan-patareisid.
Patareipesa kaane (7) avamiseks lükake fiksaator (6) üles ja võtke patareipesa kaas ära. Pange patareid sisse.
Järgige sealjuures patareipesa siseküljel toodud kujutisele vastavat öiget polaarsust.
Patarei näidik (2) näitab alati patarei hetkeolekut.
Kui patareid hakkavad saama tühjaks, siis laserijoonte heledus aeglaselt väheneb.
Kui patareid on peaaegu tühjad, vilgub patarei näidik (2) pidevalt. Laserijooned vilguvad iga 5 minuti tagant u 5 sekundi kestel.
Kui patareid on tühjad, siis vilguvad laserijooned ja patarei näidik veel ühe korra ning seejärel lülitub mõõteseade välja. Vahetage alati kõik patareid korraga. Kasutage ainult ühe tootja ja ühesuguse mahtuvusega patareisid.
Kui te mõõteseadet pikemat aega ei kasuta, võtke patareid välja. Patareid võivad pikemal mõõteseadmes hoidmisel korrodeeruda ja iseeneslikult tühjeneda.
Töö
Seadme kasutuselevõtt
- Kaitske mõöteriista niiskuse ja otsese päikesekirguse eest.
- Ärge jätke mõöteriista äärmuslike temperatuuride ja temperatuurikõikumiste kätte. Ärge jätke seda nt pikemaks ajaks autosse. Laske suuremate temperatuurikõikumiste korral mõöteriista temperatuuril kõigepealt ühtlustuda ja tehke enne töö jätkamist alati täpsuskontroll (vaadake „Mõõteseadme täpsusekontrolli“, Lehekülg 176).
Äärmuslike temperatuuride või temperatuurikõikumiste korral võib mõöteriista täpsus väheneda.
Vältige tugevaid lõöke või mõõteseadme kukkumist. Mõõteseadme tugevate väliste mõjutuste järel peate alati enne edasitöötamist viima läbi täpsusekontrolli (vaadake „Mõõteseadme täpsusekontrolli“, Lehekülg 176).
176 | Eesti
▶ Transpordi ajaks lülitage mõõteseade välja. Väljalülitamisel lukustatakse pendlisõlm, mida järsud liigutused võiksid kahjustada.
Sisse-/väljalülitamine
Mõõteseadme sisselülitamiseks lükake sisse-/väljalüliti (4) asendisse On. Mõõteseade saadab kohe pärast sisselülitamist väljumisavadest (1) välja laserikiired.
- Ärge suunake laserkiirt inimestele ja loomadele ning ärge vaadake ise laserkiirt ka suure vahemaa tagant.
Mõõteriista väljalülitamiseks lükake sisse-/väljalüliti (4) asendisse Off. Väljalülitamisel pendlisölm lukustatakse.
- Ärge jätke sisselülitatud mõõteseadet järelevalveta ja lülitage mõõteseade pärast kasutamist välja. Laserkiir võib teisi inimesi pimestada.
Maksimaalse lubatud töötemperatuuri 50 °C ületamisel lülitub seade laserdioodi kaitsmiseks välja. Pärast jahtumist on mõõteseade jälle töövalmis ja selle võib uuesti sisse lülitada.
Automaatne väljalülitumine
Kui u 120 min kestel ei vajutata mitte ühtegi mõõteseadme nuppu, lülitub mõõteseade patareide säästmiseks automaatselt välja.
Mööteseadme taassisselülitamiseks automaatse väljalülitumise järel võite lükata sisse-/väljalüliti (4)
kõigepealt asendisse „Off“ ja seejärel mõõteseadme uuesti sisse lülitada või vajutada laserrežiimi nuppu (3).
Väljalülitusautomaatika inaktiveerimiseks hoidke (sisselülitatud mõõteseadme korral) laserirežiimi nuppu (3) vähemalt 3 s surutult all. Kui väljalülitusautomaatika on inaktiveeritud, vilguvad laserkiired korraks kinnituseks.
Suunis: Kui töötemperatuur on körgem kui 45 °C, ei saa väljalülitumisautomaatikat enam inaktiveerida.
Väljalülitusautomaatika aktiveerimiseks lülitage mõõteseade välja ja uuesti sisse.
Töörežiimid
Mōōteriistal on mitu töörežiimi, mida võite igal ajal vahetada:
- Ristjoonrežiim (vt jn A): tekitab ühe horisontaalse ja ühe vertikaalse laserijoone,
- Horisontaalrežiim (vt jn B): tekitab ühe horisontaalse laserijoone,
- Vertikaalrežiim (vt jn C): tekitab ühe vertikaalse laserijoone.
Töörežiimi vahetamiseks vajutage korduvalt laseri töörežiimi nuppu (3), kuni laserikiired tekitatakse soovitud töörežiimis.
Kõik töörežiimid on võimalikud nii nivelleerimisautomaatikaga kui ka kaldefunktsiooniga.
Nivelleerimisautomaatika
Mööteriist jälgib töö ajal pidevalt asendit. Isenivelleerumispiirkonnas ±4° ülesseadmisel töötab see nivellerimisautomaatikaga. Väljaspool isenivelleerumispiirkonda vahetub see automaatselt kaldefunktsiooni.
Automaatses nivelleerimisrežiimis töötamine (vaata jooniseid A-C)
Asetage mõõteseade horisontaalsele stabiilsele alusele, kinnitage hoidikusse (10) või statiivile (15).
Nivelleerimisautomaatika korrigeerib automaatselt ebatasasused isenivelleerumispiirkonnas ±4°. Niipea, kui laserikiired enam ei vilgu, on mõõteseade nivelleeritud.
Kui automaatne nivelleerumine ei ole võimalik, sest mõõteseadme tugipind erineb horisontaalpinnast rohkem kui 4°, vilguvad laserikiired kõigepealt 2 s kiires taktis, seejärel iga 5 s järel korduvalt kiires taktis. Mõõteseade on kaldefunktsioonis.
Edasiseks töötamiseks nivelleerimisautomaatikaga seadke mõöteriist horisontaalseks ja oodake ära isenivelleerumine. Niipea, kui mõöteriist on isenivelleerumispiirkonnas ±4°, põlevad laserikiired pidevalt.
Raputuste või asendimuutuste korral töö ajal nivelleeritakse mõõteseade automaatselt uuesti. Pärast nivelleerumist kontrollige laserkiirte asendit võrdluspunktide suhtes, et vältida mõõteseadme nihkumisest tingitud vigu.
Kaldefunktsiooniga töötamine (vt jn D)
Asetage mööteseade kaldu olevale aluspinnale. Kaldefunktsiooniga töötamisel vilguvad laserijooned köigepealt 2 s kiires taktis, seejärel iga 5 s järel korduvalt kiires taktis.
Kaldefunktsioonis laserijooni ei nivelleerita ja need ole enam tingimata üksteise suhtes risti.
Mõõteseadme täpsusekontrolli
Täpsust möjutavad tegurid
Suurimat mõju avaldab ümbritseva keskkonna temperatuur. Eriti just maapinnalt ülespoole suunatud temperatuurierinevused võivad laserkiire kõrvale kallutada.
Maapinnast kerkiva soojuse termiliste mõjude vähendamiseks on soovitav mõöteriista kasutada statiivil. Lisaks paigaldage mõõteseade võimalikult tööpinna keskele. Väliste mõjude kõrval võivad hälbeid tekitada ka seadmepõhised mõjud (nt kukkumised või tugevad lõögid). Seepärast kontrollige nivelleerimistäpsust iga kord enne töö algust.
Kontrollige alati köigepealt horisontaalse laserjoone körgus- ja nivelleerimistäpsust ning seejärel vertikaalse laserjoone nivelleerimistäpsust.
Kui mööteriist peaks kontrollimisel ületama maksimaalset hälvet, laske seda remontida mõnes Bosch-klienditeeninduses.

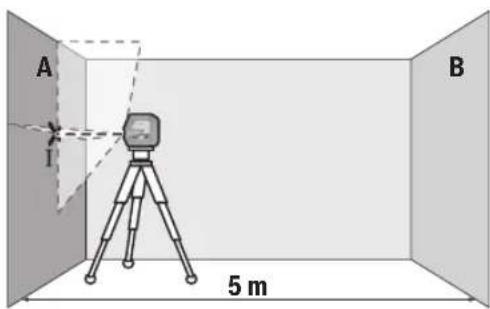

Horisontaalse joone körgustäpsuse kontrollimine
Kontrollimiseks vajate vaba mõõtelõiku 5 m kindlal aluspinnal kahe seina, A ja B vahel.
- Kinnitage mõõteseade seina A lähedale statiivile või asetage stabiilsele tasasele aluspinnale. Lülitage mõõteseade sisse ja valige ristjoonrežiim.

- Suunake laser lähemale seinale A ja laske mööteseadmel nivelleeruda. Märgistage punkti keskkoht, kuss laseri jooned seinal ristuvad (punkt I).

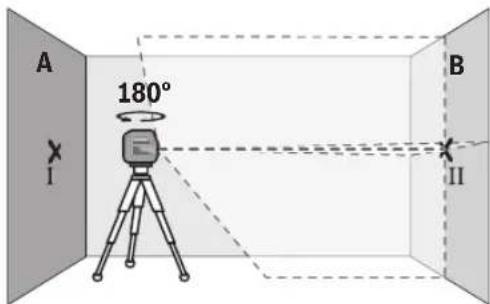

- Pöörake mööteseadet 180°, laske nivelleeruda ja märgistage laseri joonte ristumispunkt vastasoleval seinal B (punkt II).
- Paigaldage mööteseade - ilma seda pööramata - seina B lähedale, lülitage sisse ja laske nivelleeruda.

- Joondage mõõteseade (statiivi abil või vajadusel alusplaat kasutades) kõrguse suunas nii, et laseri joonte ristumispunkt oleks täpselt eelnevalt märgitud punktis II seinal B.

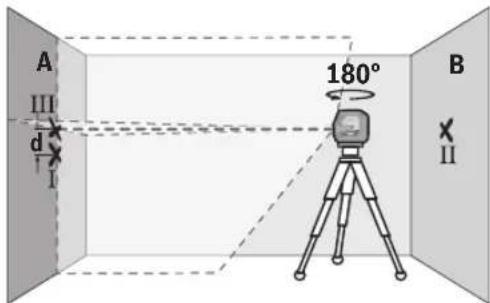

- Pöörake mööteseadet ilma körgust muutmata 180°. Suunake see seinale A nii, et vertikaalne laseri joon läbiks juba märgistatud punkti I. Laske mööteseadmel nivelleeruda ja märgistage seinal A laseri joonte ristumispunkt (punkt III).
- Märgistatud punktide I ja III vahekaugus d seinal A näitab mööteseadme tegelikku körgusehälvet.
Möötelõigul 2 × 5 m = 10 m on maksimaalne lubatud hälve: 10 m × ±0,3 mm/m = ±3 mm. Erinevus d punktide I ja III vahel tohib olla järelikult kõige rohkem 3 mm.

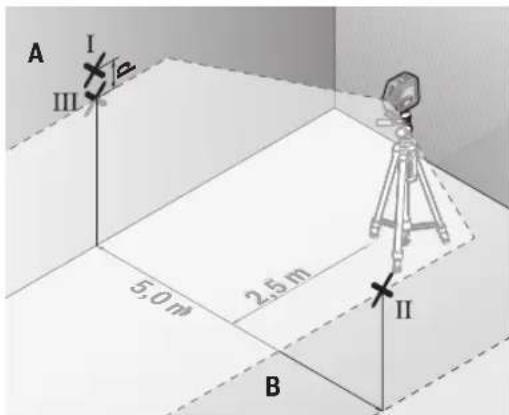

Horisontaalse joone nivelleerimistäpsusue kontrollimine
Kontrollimiseks vajate vaba pinda u 5 × 5 m.
- Kinnitage mõõteseade seinte A ja B vahele keskele statiivile või asetage stabiilsele tasasele aluspinnale. Lülitage mõõteseade sisse ja valige horisontaalrežiim. Laske mõõteseadmel nivelleeruda.

- Märkige mõõteseadmest 2,5 m kaugusele mõlemale seinale laserjoone keskkoht (punkt I seinal A ja punkt II seinal B).

- Seadke mõõteseade 180° pööratult 5 m kaugusele ja laske sellel nivelleeruda.
- Joondage mõõteseadme kõrgus (statiivi abil või vajaduse korral esemete allaasetamisega) nii, et laserjoone keskkoht oleks täpselt eelnevalt seinal B märgitud punktis II.
178|Eesti
- Märkige seinale A laserjoone keskkoht punktina III (vertikaalselt punktist I körgemale või madalamale).
- Erinevus d seinale A märgitud punktide I ja III vahel on mööteseadme tegelik hälve horisontaalsuunast.
Mõõtelõigul 2 × 5 m = 10 m on maksimaalne lubatud hälve: 10 m × ±0,3 mm/m = ±3 mm. Erinevus d punktide I ja III vahel tohib olla järelikult köige rohkem 3 mm.

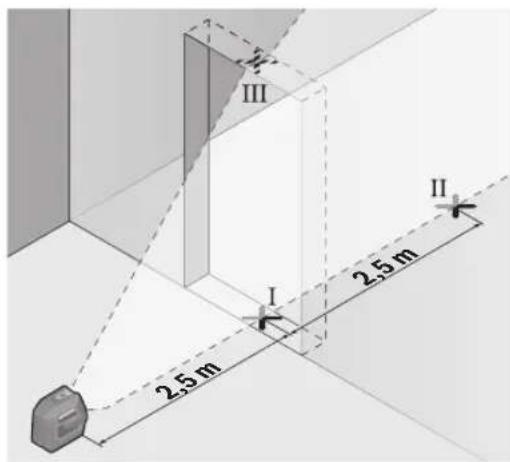

Vertikaalse joone nivelleerimistäpsuse kontrollimine
Kontrollimiseks vajate ukseava, mille mölemal pool on vähemalt 2,5 m vaba ruumi (tugeval aluspinnal).
- Asetage mõõteseade ukseavast 2,5 m kaugusele stabiilsele tasasele aluspinnale (mitte statiivile). Lülitage mõõteseade sisse ja valige vertikaalrežiim. Suunake laserijoon ukseavale ja laske mõõteseadmel nivelleeruda.

- Märgistage vertikaalse laseri joone keskpunkt ukseava pörandal (punkt I), 5 m kaugusel teisel pool ukseava (punkt II) ning ukseava ülemisel serval (punkt III).

- Pöörake mööteseadet 180° ja paigaldage teisele poole ukseava, punkti II taha. Laske mööteseadmel nivelleeruda ja suunake vertikaalne laseri joon nii, et selle keskkoht läbiks täpselt punkte I ja II.
- Märgistage laseri joone keskpunkt ukseava ülemisel serval punktina IV.
- Märgistatud punktide III ja IV vahekaugus d näitab mööteseadme tegelikku hälvet vertikaalist.
- Möötke ukseava körgus.
Arvutage maksimaalne lubatud hälve järgmiselt:
ukseava kahekordne kõrgus × 0,3 mm/m
Näide: ukseava kõrguse korral 2 m tohib maksimaalne hälve olla
2 × 2 m × ± 0,3 mm/m = ± 1,2 mm. Punktid III ja IV tohivad olla järelikult teineteisest köige rohkem 1,2 mm kaugusel.
Töösuunised
▶ Kasutage märgistamiseks alati ainult laseri joone keskpunkti. Laseri joone laius muutub kaugusega.
Töötamine hoidikuga LB 10 (vaata jooniseid E-H)
Hoidikuga (10) saate kinnitada mõõteseadme vertikaalsetele pindadele või magnetiseeritavatele materjalidele. Kombineeritult laeklambriga saab mõõteseadet (14) ka kõrguse suunas joondada.
Asetage mõõteseade 1/4" statiivi kinnituskohaga (5) hoidiku 1/4" kruvile (11) ja keerake kinni.
Hoidiku (10) kinnitamise võimalused:
- kauplusest saadava kinnituskruviga läbi kruviaugu (13) puidust pinna külge (vaata joonist F),
- magnetitega (12) magnetiseeritavate materjalide külge (vaata joonist G),
- laeklambriga (14) laeliistude külge (vaata joonist H).
Lisavarustuse kinnitamisel pindadele hoidke sõrmed magnetilise lisavarustuse tagaküljest eemal. Sõrmed võivad magnetite tugeva tõmbejõu tõttu vahele kinni jääda.
Enne mõöteriista sisselülitamist joondage hoidik (10) ligikaudu.
Töötamine laseri märklauaga
Laseri märklaud (20) parandab laserkiire nähtavust ebasoodsates tingimustes ja suuremate kauguste korral. Laseri märklaua (20) peegeldav pind parandab laserijoone nähtavust, läbi läbipaistva pinna on laserijoon tuvastatav ka laseri märklaua tagaküljel.
Töötamine statiiviga
Statiiv pakub stabiilset, reguleeritava kõrgusega mõõtmisalust. Asetage mõõteseade statiivi kinnituskohaga 1/4" (5) statiivi (15) või standardse fotostatiivi keermele. Kinnitage mõõteseade statiivi kinnituskruvi abil.
Enne mõõteseadme sisselülitamist joondage statiiv esialgselt.
Kinnitamine universaalhoidiku abil (vaata joonistK)
Universaalse hoidiku (17) abil saate kinnitada mõõteseadme nt vertikaalsetele pindadele või magnetiseeritavatele materjalidele. Universaalne hoidik sobib kasutamiseks ka põrandastatiivina ja lihtsustab mõõteseadme kõrguse joondamist.
Lisavarustuse kinnitamisel pindadele hoidke sõrmed magnetilise lisavarustuse tagaküljest eemal. Sõrmed võivad magnetite tugeva tõmbejõu tõttu vahele kinni jääda.
Enne mööteseadme sisselülitamist joondage hoidik (17) esialgselt.
Töötamine pöördhoidikuga
Pöördhoidikuga (18) saate mõöteriista 360° pöörata. Nii saab laserijooni täpselt suunata, ilma et mõõteseadme asendit tuleks muuta.
Pöördhoidikut (18) saate kasutada põrandastatiivina, kruvida selle abil mõõteseadme vertikaalsetele pindadele, kinnitada mõõteseadme magnetiga (12) metallpindadele või koos laeklambriga (14) laeliistudele.
Lisavarustuse kinnitamisel pindadele hoidke sõrmed magnetilise lisavarustuse tagaküljest eemal. Sõrmed võivad magnetite tugeva tõmbejõu tõttu vahele kinni jääda.
Enne mööteriista sisselülitamist joondage pöördhoidik (18) ligikaudu.
Laseri vaateprillid
Laseri prillid filtreerivad keskkonnavalgustust. Laseri valgus tundub seetõttu silmale heledam.
- Ärge kasutage laserikiire nähtavust parandavaid prille (lisavarustus) kaitseprillidena. Prillid teevad laserikiire paremini nähtavaks, kuid ei kaitse laserikiirguse eest.
- Ärge kasutage laserikiire nähtavust parandavaid prille (lisavarustus) päikeseprillidena ega autot juhtides.
Laserikiire nähtavust parandavad prillid ei paku täielikku kaitset UV-kiirguse eest ja vähendavad värvide eristamise võimet.
Kasutusnäited (vt jooniseid I-K)
Näiteid mööteseadme kasutamisvõimalustest leiate jooniste leheküljelt.
Hooldus ja korrashoid
Hooldus ja puhastamine
Hoidke mööteriist alati puhas.
Ärge kastke mööteriista vette ega muudesse vedelikesse.
Eemaldage määrdumised niiske, pehme riidelapiga pühkides. Ärge kasutage puhastusvahendeid ega lahusteid. Puhastage regulaarselt eriti laseri väljumisava juures olevaid pindu ja jälgige, et sinna ei jääks puhastuslapist niidiotsakesi.
Hoidke ja transportige mõõteriista ainult kaitsekotis (21).
Remonti saatke mõöteriist kaitsekotis (21).
Klienditeenindus ja kasutusalane nõustamine
Klienditeeninduse töötajad vastavad teie küsimustele teie toote remondi ja hoolduse ning varuosade kohta. Joonised ja info varuosade kohta leiate ka veebisaidilt:
www.bosch-pt.com
Boschi nõustajad on meeleldi abiks, kui teil on küsimusi toodete ja lisatarvikute kasutamise kohta.
Päringute esitamisel ja varuosade tellimisel teatage meile kindlasti toote tüübisildil olev 10-kohaline tootenumber.
Eesti Vabariik
Teeninduskeskus
Tel.: (+372) 6549 575
Faks: (+372) 6549 576
E-posti: service-pt@lv.bosch.com
Muud teeninduse aadressid leiate jaotisest:
Mõõteseadmed, lisatarvikud ja pakendid tuleks keskkonnasäästlikult ringlusse võtta.

Ärge visake mööteseadmeid ega patareisid olmejäätmete hulka!
Üksnes ELi liikmesriikidele:
Vastavalt direktiivile 2012/19/EL elektri- ja elektroonikaseadmete jäätmete kohta ning nende kohaldamisele riigi öigusaktides tuleb kasutusressursi ammendanud mööteseadmed ja vastavalt direktiivile 2006/66/EÜ defektsed või kasutusressursi ammendanud akud/patareid eraldi kokku koguda ja suunata keskkonnasäästlikku taaskasutusse.
Vale jäätmekäitluse korral võivad vanad elektri- ja elektroonikaseadmed, milles sisaldub kahjulikke aineid, kahjustada keskkonda ja inimeste tervist.
Latviešu
Drošības noteikumi
