GLL 2-15 G Professional - Indicator laser BOSCH - Manual de utilizare gratuit

Tip produs	Indicator laser (nivelă cu linii)
Marcă	Bosch
Model	GLL 2-15 G Professional
Dimensiuni (fără suport)	126 × 63 × 115 mm
Dimensiuni (cu suport LB 10)	145 × 63 × 134 mm
Greutate (conform EPTA)	0,57 kg
Alimentare	4 baterii 1,5 V LR6 (AA)
Rază de acțiune	15 m
Precizie de nivelare	±0,3 mm/m
Interval de autonivelare	±4°
Timp de nivelare	< 4 s
Clasă laser	2
Tip laser	500–540 nm, < 10 mW
Grad de protecție	IP64
Conexiune trepied	1/4\"
Temperaturi de funcționare	-10 °C până la +50 °C
Temperaturi de depozitare	-20 °C până la +70 °C
Funcții principale	Linii orizontală și verticală, nivelare automată, mod înclinare, oprire automată după 120 min
Întreținere și curățare	Cârpă moale și umedă, fără solvenți
Siguranță	Fascicul laser clasa 2, nu priviți direct
Accesorii compatibile	Suport LB 10, tijă telescopică BT 350, suport universal BM 1, suport rotativ RM 10, ochelari de vizualizare laser, țintă laser, husă de protecție

Întrebări frecvente - GLL 2-15 G Professional BOSCH

Cum se pornește aparatul?

Plasați comutatorul Pornire/Oprire (4) în poziția On. Aparatul proiectează apoi fasciculele laser. Pentru a opri, puneți în poziția Off.

Ce trebuie făcut dacă liniile laser clipesc rapid?

O clipire rapidă indică faptul că aparatul nu este la nivel (înclinare > 4°) sau că este în modul înclinare. Așezați aparatul pe o suprafață orizontală stabilă pentru a activa nivelarea automată.

Cum se schimbă bateriile?

Apăsați pe încuietoarea (6) pentru a deschide capacul compartimentului pentru baterii (7). Introduceți 4 baterii 1,5 V LR6 (AA) respectând polaritatea indicată. Înlocuiți întotdeauna toate bateriile în același timp.

Care este raza maximă de acțiune?

Raza de acțiune este de 15 m. Poate fi redusă în cazul unor condiții nefavorabile, cum ar fi expunerea directă la soare.

Cum se utilizează suportul LB 10?

Înșurubați aparatul pe suport (10) prin conexiunea 1/4". Suportul poate fi fixat pe lemn (șuruburi), pe o suprafață magnetizabilă (magneți) sau pe o cornișă cu clema de tavan (14). Reglați aproximativ poziția înainte de pornire.

Ce înseamnă indicatorul bateriilor?

Indicatorul (2) arată nivelul de încărcare. Clipire permanentă = baterii aproape goale. Liniile laser clipesc apoi 5 s la fiecare 5 min. Când bateriile sunt goale, aparatul se oprește după o ultimă clipire.

Cum se verifică precizia aparatului?

Efectuați verificările descrise în instrucțiuni: verificați precizia înălțimii și a nivelării liniilor orizontale și verticale. Pentru o distanță de 10 m, abaterea admisă este de ±3 mm. În caz de depășire, contactați serviciul post-vânzare Bosch.

Se poate utiliza aparatul în aer liber?

Da, aparatul este conceput pentru utilizare în interior și în aer liber. Protejați-l de umiditate și nu îl expuneți direct la soare. Raza de acțiune poate fi redusă în aer liber.

Ce trebuie făcut dacă aparatul depășește 50 °C?

Aparatul se oprește automat pentru a proteja dioda laser. După răcire, poate fi pornit din nou normal.

Cum se activează sau se dezactivează oprirea automată?

Pentru dezactivare, țineți apăsată tasta Mod de funcționare (3) timp de cel puțin 3 s (liniile clipesc). Pentru reactivare, opriți și reporniți aparatul. Notă: la >45 °C, dezactivarea nu este posibilă.

MANUAL DE UTILIZARE GLL 2-15 G Professional BOSCH

ro Instrucțiuni original

Română ...... Pagina 138

Instrucțiuni de siguranță

Citiți și respectați toate instrucțiunile pentru a putea nepericulos și sigur cu aparatul de măsură. Dacă aparatul de măsură nu este folosit conform prezentelor

instrucțiuni, dispozitivele de protecție integrate în acesta pot fi afectate. Nu deteriorați niciodată indicatoarele de avertizare de pe aparatul dumneavoastră de măsură, făcându-le nelizibile. PĂSTRAȚI ÎN CONDIȚII OPLTIME PREZENTELE INSTRUCTIUNI ȘI TRANSMITETI-LE MAI DEPARTE LA PREDAREA APARATULUI DE MĂSURĂ.

• Atenție – dacă se folosesc ale echipamente de operare sau ajustare sau dacă se lucrează după alte procedee decât cele specificate în prezentele instrucțiuni, aceasta poate duce la o expunere la radiații periculoasă.
  Aparatul de măsură este livrat împreună cu o plăcuță de avertizare laser (prezentată în schița aparatului de măsură de la pagina grafică marcată).
  În cazul în care textul plăcuței de avertizare laser nu este în limba țării tale, înainte de prima punere în funcțiune lipește deasupra textului în limba engleză al plăcuței de avertizare laser eticheta adezivă în limba țării tale din pachetul de livrare.

Nu îndrepta raza laser asupra persoanelor sau animalelor și nu privi nici tu direct spre raza laser sau reflexia acesteia. Prin aceasta ai putea provoca orbirea persoanelor, cauza accidente sau vătăma ochii.

În cazul în care raza laser este direcționată în ochii dumneavoastră, trebuie să închideți în mod voluntar ochii și să deplasați imediat capul în afara razei.
▶ Nu aduceți modificări echipamentului laser.
Nu folosi ochelarii pentru laser (accesoriu) drept ochelari de protecție. Ochelarii pentru laser servesc la mai buna recunoaștere a razei laser; aceștia nu te protejează, totuși, împotriva razelor laser.

Nu folosi ochelarii pentru laser (accessoriu) drept ochelari de soare sau în traficul rutier. Ochelarii pentru laser nu oferă o protecție UV completă și reduc percepția culorilor.
Nu permiteți repararea aparatului de măsură decât de către personal de specialitate corespunzător calificat și numai cu piese de schimb originale. Numai în acest mod poate fi garantată siguranța de exploatare a aparatului de măsură.
Nu lăsați copii să folosească nesupravegheați aparatul de măsură cu laser. Ei ar putea provoca involuntar orbirea altor persoane sau a lor înșile.
Nu lucrați cu aparatul de măsură în mediu cu pericol de explozie în care se află lichide, gaze sau pulberi inflamabile. În aparatul de măsură se pot produce scântei care să aprindă praful sau vaporii.

Nu aduce accesoriiile magnetice în apropierea implanturilor și altor aparate medicale cum ar fi, de exemplu, stimulatoarele cardiace sau pompele de insulină. Câmpul generat de magnetiții accesoriiilor poate perturba funcționarea implanturilor sau aparatelor medicale.

▶ Tineți accesoriiile magnetice la distanță față de suporturile magnetice de date și de dispozitivele sensibile la câmpurile magnetice. Prin acțiunea magneților accesoriiilor se poate ajunge la pierderi ireversibile de date.

Descrierea produsului și a performanțelor sale

Țineți cont de ilustrațiile din secțiunea anterioară a instrucțiunilor de utilizare.

Utilizarea conform destinației

Aparatul de măsură este destinat proiectării și verificării de linii orizontale și verticale.

Aparatul de măsură este adecvat pentru utilizarea în mediul interior și exterior.

Acest produs este un produs laser destinat consumatorilor și este în conformitate cu standardul EN 50689.

Componentele illustrate

Numerotarea componentelor illustrate se referă la schița aparatului de măsură de la pagina grafică.

(1) Orificiu de ieşire a liniei laser
(2) Indicator baterie
(3) Tastă pentru modul de funcționare Laser
(4) Comutator de pornire/oprire
(5) Orificiu de 1/4" de prindere pe stativ
(6) Dispozitiv de blocare a capacului compartimentului pentru baterii
(7) Capac al compartimentului pentru baterii

(8) Plăcuță de avertizare laser
(9) Număr de serie
(10) Suport (LB 10)
(11) Şurub de 1/4" de la suport
(12) Magnet
(13) Orificiul pentru şurub al suportului
(14) Clemă de prindere pe tavan (DK 10) ^a)
(15) Stativ (BT 150) ^a)
(16) Bară telescopică (BT 350) ^a)
(17) Suport universal (BM 1) ^a)
(18) Suport rotativ (RM 10) ^a)
(19) Ochelari pentru laser ^a)
(20) Panou de vizare laser ^a)
(21) Husă de protectie ^a)

a) Accesoriiile ilustrate sau descrise nu sunt incluse în pachetul de livrare standard. Toate accesoriiile sunt disponibile în gama noastră de accesorii.

Date tehnice

Nivelă laser cu linii GLL 2-15 G
Număr de identificare	3 601 K63 W..
Zona de lucruA)	15 m
Precizie de nivelareB)(C)	±0,3 mm/m
Domeniu de autonivelare ±4°
Timp de nivelare < 4 s
Temperatură de funcționare -10 °C ... +50 °C
Temperatură de depozitare -20 °C ... +70 °C
Înălțimea maximă de lucru deasupra înălțimii de referință	2000 m
Umiditatea atmosferică relativă maximă	90 %
Gradul de murdărie conform IEC 61010-1	2D)
Clasa laser 2
Tip laser 500–540 nm, < 10 mW
C6	10
Divergență 50 × 10 mrad (unghi de 360 de grade)
Orificiu de prindere pe stativ 1/4"
Baterii 4 × 1,5 V LR6 (AA)
Greutate conform EPTA-Procedure 01:2014	0,57 kg
Dimensiuni (lungime × lățime × înălțime)
– fără suport 126 × 63 × 115 mm
– cu suport LB 10 145 × 63 × 134 mm

Nivelă laser cu linii GLL 2-15 G

A) Zona de lucru poate fi limitată din cauza condițiilor de mediu nefavorabile (de exemplu, expunerea directă la radiatii solare).
B) la 20-25°C
C) Valorile specificate presupun condiții de mediu normale până la favorabile (de exemplu, fără vibrații, fără ceață, fără fum, fără expunerea directă la radiații solare). După variații puternice de temperatură pot apărea abateri de la precizie.
D) Acesta se soldează numai cu producerea de reziduuri neconductive, deși, ocazional, se poate produce o conductivitate temporară din cauza formări de condens.

Pentru identificarea clară a aparatului dumneavoastră de măsură este necesar numărul de serie (9) de pe plăcuța cu date tehnice.

Montarea

Montarea/Înlocuirea bateriilor

Pentru funcționarea aparatului de măsură se recomandă utilizarea de baterii alcaline.

Pentru deschiderea capacului compartimentului pentru baterii (7) apasă în sus dispozitivul de blocare (6) și scoate capacul compartimentului pentru baterii. Introdu bateriile.

Respectați polaritatea corectă conform schiței de pe partea interioară a compartimentului bateriilor.

Indicatorul bateriei (2) prezintă întotdeauna starea actuală a bateriei.

Când bateriile sunt descărcate, luminozitatea liniilor laser scade lent.

Dacă bateriile se descarcă rapid, indicatorul bateriei (2) se aprinde intermitent și pe un interval lung de timp. Liniile laser se aprind intermitent timp de 5 secunde la fiecare 5 minute.

Dacă bateriile sunt descărcate, liniile laser și indicatorul bateriei se mai aprind intermitent încă o dată înainte ca aparatul de măsură să se deconecteze.

Înlocuți întotdeauna toate bateriile în același timp. Folositi numai baterii de aceeași marca și capacitate.

Scoate bateriile din aparatul de măsură atunci când urmează să nu-l folosești pentru o perioadă mai lungă de timp. În cazul depozitării mai îndelungate a aparatului de măsură, bateriile se pot coroda și autodescărca.

Functionarea

Punerea în funcțiune

▶ Feriți aparatul de măsură împotriva umezelii și expunerii directe la radiațiile solare.
Nu expune aparatul de măsură la temperaturi extreme sau variații de temperatură. De exemplu, nu-l lăsa pentru perioade lungi de timp în autovehicul. În cazul unor variații mai mari de temperatură, lasă aparatul de măsură mai întâi să se stabilizeze și, înainte de reutilizarea acestuia, efectuează întotdeauna verificarea preciziei acestuia (vezi „Verificarea preciziei aparatului de măsură“, Pagina 141). În cazul temperaturilor extreme sau al variațiilor foarte

140 | Română

mari de temperatură, poate fi afectată precizia aparatului de măsură.

Evitați șocurile puternice sau căderile aparatului de măsură. După exercitarea unor influențe exterioare puternice asupra aparatului de măsură, înainte de reutilizarea acestuia, trebuie să efectuați întotdeauna verificarea preciziei acestuia (vezi „Verificarea preciziei aparatului de măsură“, Pagina 141).
▶ Deconectați aparatul de măsură atunci când îl transportați. În momentul deconectării, pendulul se blochează deoarece, în caz contrar, acesta s-ar putea deteriora în cazul unor mișcări ample.

Pornirea/Oprirea

Pentru conectarea aparatului de măsură, împingeți comutatorul de pornire/oprire (4) în poziția On. Aparatul de măsură emite, imediat după conectare, fascicule laser prin orificiile de ieșire (1).
Nu îndreptați fasciculul laser asupra persoanelor sau animalelor și nu priviți direct spre acesta, nici chiar de la o distanță mai mare.

Pentru deconectarea aparatului de măsură, împinge comutatorul de pornire/oprire (4) în poziția Off. La deconectare, pendulul va fi blocat.

Nu läsați nesupravegheat aparatul de măsură conectat și deconectați-l după utilizare. Celelalte persoane ar putea fi orbite de fasciculul laser.

În cazul depășirii temperaturii de funcționare maxime admise de 50 °C, se realizează deconectarea de siguranță a diodei laser. După răcire, aparatul de măsură este din nou gata de funcționare și poate fi reconectat.

Deconectarea automată

Dacă timp de aproximativ 120 de minute nu este apăsată nicio tastă a aparatului de măsură, aparatul de măsură se deconectează automat pentru a menaja bateriile.

Pentru a reconecta aparatul de măsură după o deconectare automată, puteți să aduceți comutatorul de pornire/oprire (4) mai întâi în poziția „Off”, iar apoi să conectați din nou aparatul de măsură sau puteți să apăsați tasta pentru modul de funcționare Laser (3).

Pentru a dezactiva deconectarea automată, țineți apăsată tasta Mod de funcționare laser (3) (cu aparatul de măsură conectat) timp de cel puțin 3 secunde. După dezactivarea funcției de deconectare automată, liniile laser se aprind intermitent scurt în semn de confirmare.

Observație: Dacă temperatura de lucru depășește 45 °C, deconectarea automată nu mai poate fi dezactivată. Pentru a activa funcția de deconectare automată, deconectați și conectați din nou aparatul de măsură.

Modurile de functionare

Aparatul de măsură dispune de mai multe moduri de funcționare între care se poate comuta în orice moment:

- Modul cu linii în cruce (consultă imaginea A): este generată o linie laser orizontală și încă una verticală;

- Modul orizontal (consultă imaginea B): este generată o linie laser orizontală; - Modul vertical (consultă imaginea C): este generată o linie laser verticală.

Pentru a modifica modul de funcționare, apasă în mod repetat tasta pentru modul de funcționare Laser (3) până când fasciculele laser sunt indicate în modul de funcționare dorit.

Astfel, toate modurile de funcționare sunt posibile atât cu nivelarea automată, cât și cu funcționarea în poziție înclinată.

Nivelarea automată

În timpul funcționării, aparatul de măsură monitorizează în permanență poziția. La configurarea în cadrul domeniului de autonivelare de la ±4°, acesta funcționează cu nivelarea automată. În afara domeniului de autonivelare, acesta comută automat la funcționarea în poziție înclinată.

Lucrul cu nivelarea automată (consultă imaginile A-C)

Aşază aparatul de măsură pe o suprafață orizontală, fermă și fixează-l pe suport (10) sau pe stativ (15).

Nivelarea automată compensează automat denivelările în cadrul domeniului de autonivelare de ±4°. Atât timp cât fasciculele laser se aprind fix, aparatul de măsură este nivelat.

Dacă nivelarea automată nu este posibilă, de exemplu, pentru că suprafață de sprijin a aparatului de măsură se abate cu mai mult de 4° de la poziția orizontală, liniile laser se aprind intermitent mai întâi timp de 2 secunde în cadență rapidă, iar apoi repetitiv, la fiecare 5 secunde, în cadență rapidă. Aparatul de măsură se află în funcționarea în poziție înclinată.

Pentru mai multe aplicații cu nivelarea automată, așază aparatul de măsură în poziție orizontală și așteaptă ca acesta să se autoniveleze. Atât timp cât aparatul de măsură se află în cadrul domeniului de autonivelare de ±4°, fasciculele laser se vor aprinde permanent.

În caz de trepidății sau schimbări de poziție în timpul funcționării, aparatul de măsură se nivelează din nou în mod automat. După nivelare, verificați poziția fasciculelor laser în raport cu punctele de referință, pentru a evita erorile datorate deplasării aparatului de măsură.

Lucrul cu funcționarea în poziție înclinată (consultă imaginea D)

Aşază aparatul de măsură pe o suprafață înclinată. În cazul lucrului cu funcționarea în poziție înclinată, liniile laser se aprind intermitent mai întâi timp de 2 secunde în cadență rapidă, iar apoi repetitiv, la fiecare 5 secunde, în cadență rapidă.

În funcționarea în poziție înclinată, liniile laser nu mai sunt nivelate și nu vor mai fi neapărat perpendicularare unele în raport cu celelalte.

Verificarea preciziei aparatului de măsură

Influentele asupra preciziei

Cea mai mare influență o exercită temperatura ambiantă. În special diferențele de temperatură plecând de la sol în sus pot devia fasciculul laser.

Pentru a minimiza influențele termice cauzate de căldura care se ridică de pe podea, este recomandat ca aparatul de măsură să fie utilizat pe un stativ. În afară de aceasta, așază, pe cât posibil, aparatul de măsură în centrul suprafeței de lucru.

În afară de influențele exterioare, și influențele specifice aparatului (de exemplu, căderi sau șocuri puternice) pot duce la abateri. De aceea, înainte de a începe lucrul, verificați precizia de nivelare.

Verificați întotdeauna mai întâi precizia pe înălțime, precum și precizie de nivelare a liniei laser orizontale, iar apoi precizia de nivelare a liniilor laser verticale.

Dacă la una dintre verificări aparatul de măsură depășește abaterea maximă admisă, predați-l în vederea reparării la un service autorizat Bosch.

Verificarea preciziei pe înălțime a liniei orizontale

Pentru verificare, este necesar un tronson de măsurare liber de 5 m pe o fundație între doi pereți A și B.

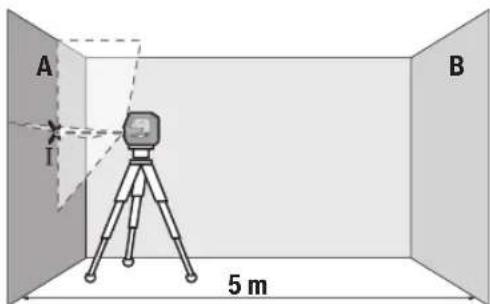

- Montați aparatul de măsură aproape de peretele A, pe un stativ, sau așezați-I pe o suprafață fermă, plană. Conectează aparatul de măsură și selectează modul cu linii în cruce.

- Îndreptați laserul asupra peretelui apropiat A și lăsați aparatul de măsură să se niveleze. Marcați mijlocul punctului în care se intersectează liniile laser pe perete (punctul I).

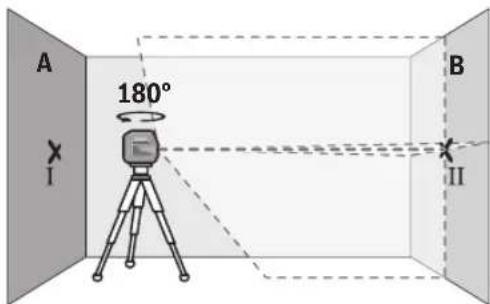

- Rotiți la 180° aparatul de măsură, lăsați-l să se niveleze și marcați punctul de intersectare a liniilor laser de pe peretele opus B (punctul II).

- Aşezati aparatul de măsură - fără a-l roti - lângă peretele B, conectați-l și lăsați-l să se niveleze.

- Reglați pe înălțime aparatul de măsură (cu ajutorul stativului sau, dacă este necesar, prin sprijinire) astfel încât punctul de intersectare a liniilor laser să se suprapună din nou cu punctul II marcat anterior pe peretele B.

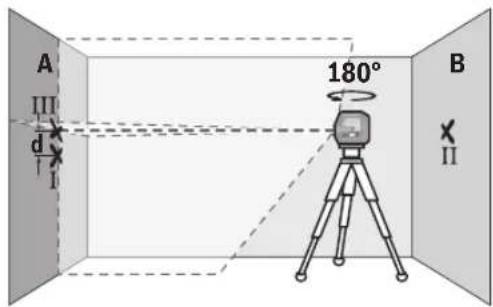

- Rotiți aparatul de măsură la 180°, fără a modifica înălțimea acestuia. Îndreptați-I pe peretele A astfel încât linia laser verticală să se suprapună peste punctul I deja marcat. Lăsați aparat de măsură să se niveleze și marcați punctul de intersectare a liniilor laser pe peretele A (punctul III).

- Diferența d dintre punctele I și III marcate pe peretele A reprezintă abaterea efectivă pe înălțime a aparatului de măsură.

La un tronson de măsurare de 2 × 5 m = 10 m, abaterea maximă admisă este de:

10 m × ±0,3 mm/m = ±3 mm. În consecință, diferența d dintre punctele I și III poate fi de maximum 3 mm.

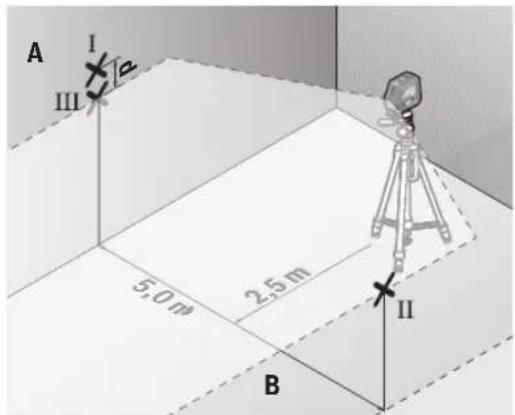

Verificarea preciziei de nivelare a liniei orizontale

Pentru verificare, este necesară o suprafață de aproximativ 5 × 5 m.

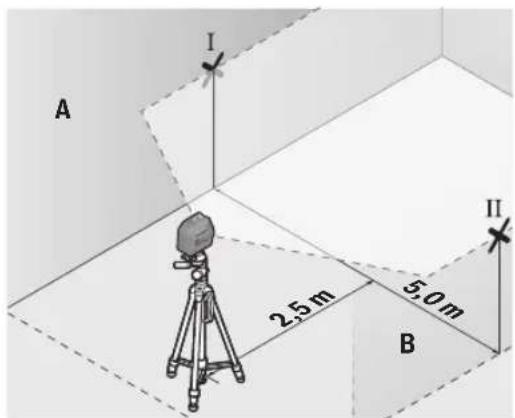

- Montează aparatul de măsură pe mijloc între pereții A și B, pe un stativ, sau așază-l pe o suprafață fermă, plană. Conectează aparatul de măsură și selectează modul orizontal. Lasă aparatul de măsură să se niveleze.

142 | Română

- Marcați la o distanță de 2,5 m față de aparatul de măsură, pe ambii pereți, punctul central al liniei laser (punctul I de pe peretele A și punctul II de pe peretele B).

• Mentineți aparatul de măsură rotit la 180° la o distanță de 5 m și lăsați-l să se niveleze.
• Îndreptați aparatul de măsură pe înălțime (cu ajutorul stativului sau, dacă este necesar, al unui suport) astfel încât centrul liniei laser să se suprapună cu precizie peste punctul II marcat pe peretele B.
• Marcați pe peretele A centrul liniei laser cu notația de punct III (vertical deasupra, respectiv dedesubtul punctului I).
• Diferența d dintre punctele I și III marcate pe peretele A reprezintă abaterea efectivă de la poziția orizontală a aparatului de măsură.

La un tronson de măsurare de 2 × 5 m = 10 m abaterea maximă admisă este de:

10 m × ±0,3 mm/m = ±3 mm. În consecință, diferența d dintre punctele I și III poate fi de maximum 3 mm.

Verificarea preciziei de nivelare a liniei verticale

Pentru verificare, aveți nevoie de un gol de ușă, în care (pe fundație), pe ambele laturi ale ușii, să existe câte un loc de cel puțin 2,5 m.

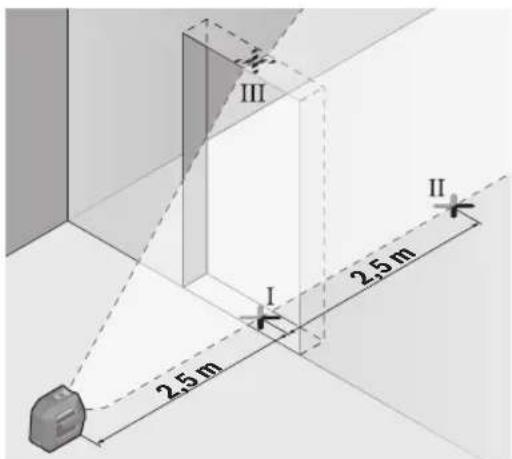

- Aşază aparatul de măsură la o distanță de 2,5 m față de golul de ușă, pe o suprafață fermă, plană (nu pe un stativ). Conectează aparatul de măsură și selectează

modul vertical. Îndreaptă linia laser spre golul de ușă și lasă aparatul de măsură să se niveleze.

- Marcați mijlocul liniei laser verticale pe partea inferioară a golului de ușă (punctul I), la o distanță de 5 m față de celelalte laturi ale golului de ușă, (punctul II), precum și pe marginea superioară a golului de ușă (punctul III).

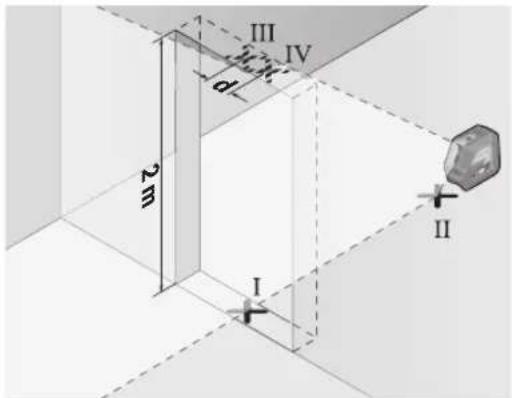

• Rotiți aparatul de măsură la 180° și reglați-I pe partea cealaltă a golului de ușă direct sub punctul II. Lăsați aparatul de măsură să se niveleze și îndreptați linia laser verticală astfel încât mijlocul acesteia să traverseze exact punctele I și II.
• Marcați ca punct IV mijlocul liniei laser de pe muchia superioară a golului de ușă.
• Diferența d dintre punctele III și IV marcate reprezintă abaterea efectivă a aparatului de măsură pe verticală.
• Măsurati înălțimea golului de ușă.

Abaterea maximă admisă se calculează după cum urmează: dublul înălțimii golului de ușă × 0,3 mm/m De exemplu: La o înălțime de 2 m a golului de ușă, abaterea maximă trebuie să fie de

2 × 2 m × ±0,3 mm/m = ±1,2 mm. În consecință, între punctele III și IV trebuie să existe o diferență de cel mult 1,2 mm.

Instrucțiuni de lucru

Utilizați întotdeauna numai mijlocul liniei laser pentru a efectua marcaje. Lățimea liniei laser se modifică odată cu distanța.

Lucrul cu suportul LB 10 (consultă imaginile E-H)

Cu ajutorul suportului (10) poți fixa aparatul de măsură pe suprafețe verticale sau pe materiale magnetizabile. În combinație cu clema de prindere pe tavan (14), aparatul de măsură poate fi aliniat și pe înălțime.

Aşază aparatul de măsură cu orificiul de 1/4" de prindere pe stativ (5) pe şurubul de 1/4" (11) al suportului și înșurubează-l ferm.

Posibilități de fixare a suportului (10):

- cu un şurub de fixare uzual prin orificiul pentru şurub (13) pe un suport din lemn (consultă imaginea F),

- cu magneti (12) pe materiale magnetizabile (consultă imaginea G),

- cu clema de prindere pe tavan (14) pe o șipcă pentru tavan (consultă imaginea H).

▶ Atunci când fixezi accesoriiul pe suprafețe, ține degetele la distanță de partea posterioară a accesoriiului magnetic. Îți poți prinde degetele din cauza forței de tracțiune puternice a magneților.

Aliniază grosier suportul (10) înainte de a conecta aparatul de măsură.

Lucrul cu panoul de vizare laser

Panoul de vizare laser (20) optimizează vizibilitatea fasciculului laser în caz de condiții nefavorabile și de distanțe mari.

Suprafața reflectorizantă a panoului de vizare laser (20) optimizează vizibilitatea liniei laser, iar suprafața transparentă permite vizualizarea liniei laser chiar și din partea posterioară a panoului de vizare laser.

Lucrul cu stativul

Stativul este un suport de măsurare stabil, cu înălțime reglabilă. Așezați aparatul de măsură cu orificiul de 1/4" de prindere pe stativ (5) pe filetul stativului (15) sau pe filetul unui stativ foto uzual din comerț. Fixați prin înșurubare aparatul de măsură cu şurubul de fixare al stativului. Înainte de a conecta aparatul de măsură, aliniați brut stativul.

Fixarea cu suportul universal (consultă imaginea K)

Cu ajutorul suportului universal (17) puteți fixa aparatul de măsură, de exemplu, pe suprafețe verticale sau pe materiale magnetizabile. Suportul universal este adecvat și ca stativ de podea și facilitează reglarea pe înălțime a aparatului de măsură.

▶ Atunci când fixezi accesoriiul pe suprafețe, ține degetele la distanță de partea posterioară a accesoriiului magnetic. Îți poți prinde degetele din cauza forței de tracțiune puternice a magneților.

Aliniați brut suportul universal (17) înainte de a porni aparatul de măsură.

Lucrul cu suportul rotativ

Cu ajutorul suportului rotativ (18) poți roti aparatul de măsură la 360°. Astfel, liniile laser pot fi trasate cu exactitate, fără a modifica poziția aparatului de măsură.

Poți utiliza suportul rotativ (18) pe post de stativ de podea înșurubând aparatul de măsură pe suprafața verticală, fixându-I cu ajutorul magnetilor (12) pe suprafețe metalice sau, în combinație cu clema de prindere pe tavan (14), pe o șipcă pentru tavan.

▶ Atunci când fixezi accesoriiul pe suprafețe, ține degetele la distanță de partea posterioară a

accesoriului magnetic. Îti poti prinde degetele din cauza fortei de tractiune puternice a magnetilor.

Aliniază grosier suportul rotativ (18) înainte de a conecta aparatul de măsură.

Ochelari pentru laser

Ochelarii pentru laser filtrează lumina ambiantă. Aceasta face ca lumina razei laser să pară mai puternică în ochii utilizatorului.

Nu folosi ochelarii pentru laser (accesoriu) drept ochelari de protecție. Ochelarii pentru laser servesc la mai buna recunoaștere a razei laser; aceștia nu te protejează, totuși, împotriva razelor laser.

Nu folosi ochelarii pentru laser (accessoriu) drept ochelari de soare sau în traficul rutier. Ochelarii pentru laser nu oferă o protectie UV completă și reduc percepția culorilor.

Exemple de lucru (consultați imaginile I-K)

Pentru exemple privind posibilitățile de utilizare a aparatului de măsură, consultați paginile grafice.

Întreținere și service

Întreținerea și curățarea

Păstrați întotdeauna curat aparatul de măsură.

Nu cufundati aparatul de măsură în apă sau în alte lichide.

Eliminați murdăria de pe acesta utilizând o lavetă umedă, moale. Nu folosiți detergenti sau solventi.

Curățați cu regularitate mai ales suprafețele din jurul orificiului de ieșire a laserului și aveți grijă să îndepărtați scamele.

Depozitați și transportați aparatul de măsură numai în geanta de protectie (21).

Pentru reparații, expediați aparatul de măsură în geanta de protectie (21).

Serviciu de asistență tehnică post-vânzări și consultanță clienți

Serviciul nostru de asistență tehnică răspunde întrebărilor tale atât în ceea ce privește întreținerea și repararea produsului tău, cât și referitor la piesele de schimb. Pentru desenele descompuse și informații privind piesele de schimb, poți de asemenea să accesezi:

www.bosch-pt.com

Echipa de consultanță Bosch îți stă cu plăcere la dispoziție

pentru a te ajuta în chestiuni legate de produsele noastre și accesoriiile acestora. În caz de reclamații și comenzi de piese de schimb, te rugăm să specifici neapărat numărul de identificare compus din 10 cifre, indicat pe plăcuța cu date tehnice a produsului.

România

Robert Bosch SRL

PT/MKV1-EA

Mai multe adrese ale unităților de service sunt disponibile la:

Aparatele de măsură, accesoriiile și ambalajele trebuie direcționate către o statie de revalorificare ecologică.

Nu aruncați aparatele de măsură și bateriile în gunoiul menajer!

Numai pentru statele membre UE:

Conform Directivei Europene 2012/19/UE privind deşeurile de echipamente electrice și electronice și transpunerea acesteia în legislația națională, aparatele de măsură scoase din uz și, conform Directivei Europene 2006/66/CE, accumulatorii/bateriile defecti/defecte sau uzați/uzate trebuie colectați/colectate separat și predați/predate la un centru de reciclare ecologică.

În cazul eliminării necorespunzătoare, aparatele electrice și electronice pot avea un efect nociv asupra mediului și sănătății din cauza posibilei prezențe a substanțelor periculoase.

Български

▶ Nevërsiet lăzera staru citu personu vai măjdzivnieku virzienă un neskatieties lăzera stară pat no liela attăluma.

Lai izslëgtu mërinstrumentu, pârbîdiet ieslëdzëju/izslëdzëju (4) pozicijä Off. Kad izslëdz mërinstrumentu, tiek fiksëts tä svärsta mezgls.
