Produkttyp	Laserpekare (linjenivå)
Märke	Bosch
Modell	GLL 2-15 G Professional
Mått (utan hållare)	126 × 63 × 115 mm
Mått (med hållare LB 10)	145 × 63 × 134 mm
Vikt (enligt EPTA)	0,57 kg
Strömförsörjning	4 batterier 1,5 V LR6 (AA)
Räckvidd	15 m
Nivelleringsnoggrannhet	±0,3 mm/m
Självnivelleringsområde	±4°
Nivelleringstid	< 4 s
Laserklass	2
Lasertyp	500–540 nm, < 10 mW
IP-klass	IP64
Stativfäste	1/4"
Driftstemperatur	-10 °C till +50 °C
Förvaringstemperatur	-20 °C till +70 °C
Huvudfunktioner	Horisontella och vertikala linjer, automatisk nivellering, lutningsläge, automatisk avstängning efter 120 min
Underhåll och rengöring	Mjuk och fuktig trasa, inga lösningsmedel
Säkerhet	Laserstråle klass 2, titta inte direkt
Kompatibla tillbehör	Hållare LB 10, teleskopstång BT 350, universalhållare BM 1, vridbar hållare RM 10, laserglasögon, lasermål, skyddsfodral

Vanliga frågor - GLL 2-15 G Professional BOSCH

Hur startar jag apparaten?

Sätt strömbrytaren På/Av (4) i läge On. Apparaten projicerar då laserstrålarna. För att stänga av, sätt i läge Off.

Vad gör jag om laserlinjerna blinkar snabbt?

En snabb blinkning indikerar att apparaten inte är i våg (lutning > 4°) eller att den är i lutningsläge. Placera apparaten på en stabil horisontell yta för att aktivera automatisk nivellering.

Hur byter jag batterier?

Tryck på låsningen (6) för att öppna locket till batterifacket (7). Sätt i 4 batterier 1,5 V LR6 (AA) med rätt polaritet. Byt alltid alla batterier samtidigt.

Vad är maximal räckvidd?

Räckvidden är 15 m. Den kan minska vid ogynnsamma förhållanden som direkt solljus.

Hur använder jag hållare LB 10?

Skruva fast apparaten på hållaren (10) via 1/4"-anslutningen. Hållaren kan fästas på trä (skruv), på en magnetiserbar yta (magneter) eller på en taklist med takklämman (14). Justera positionen grovt innan start.

Vad indikerar batteriindikatorn?

Indikatorn (2) visar laddningsnivån. Konstant blinkning = batterier nästan tomma. Laserlinjerna blinkar då i 5 s var 5:e minut. När batterierna är tomma stängs apparaten av efter en sista blinkning.

Hur kontrollerar jag apparatens noggrannhet?

Utför kontrollerna som beskrivs i bruksanvisningen: kontrollera höjd- och nivelleringsnoggrannheten för horisontella och vertikala linjer. För ett avstånd på 10 m är tillåten avvikelse ±3 mm. Vid överskridande, kontakta Bosch kundservice.

Kan apparaten användas utomhus?

Ja, apparaten är avsedd för inomhus- och utomhusbruk. Skydda den från fukt och utsätt den inte för direkt solljus. Räckvidden kan minska utomhus.

Vad gör jag om apparaten överstiger 50 °C?

Apparaten stängs automatiskt av för att skydda laserdioden. När den har svalnat kan den startas igen normalt.

Hur aktiverar eller avaktiverar jag automatisk avstängning?

För att avaktivera, håll ned driftslägesknappen (3) i minst 3 s (linjerna blinkar). För att återaktivera, stäng av och sätt på apparaten igen. OBS: vid >45 °C är avaktivering inte möjlig.

BRUKSANVISNING GLL 2-15 G Professional BOSCH

Samtliga anvisningar ska läsas och följas för att arbetet med mätverktyget ska bli riskfritt och säkert. Om mätverktyget inte används i enlighet med de föreliggande

instruktionerna, kan de inbyggda skyddsmekanismerna i mätverktyget påverkas. Håll varselskyltarna på mätverktyget tydligt läsbara. FÖRVARA DESSA ANVISNINGAR SÄKERT OCH LÅT DEM FÖLJA MED MÄTVERKTYGET.

• Var försiktig. Om andra än de här angivna hanteringseller justeringsanordningarna eller metoder används kan det leda till farliga strålningsexponeringar.
  Mätinstrumentet levereras med en laservarningsskylt (markerad på bilden av mätinstrumentet på grafiksidan).
  Klistra medföljande dekal i ditt eget språk över laservarningsskylten om den avviker från språket i ditt land.

Rikta inte laserstrålen mot människor eller djur och rikta inte heller själv blicken mot den direkta eller reflekterade laserstrålen. Därigenom kan du blända personer, orsaka olyckor eller skada ögat.

- Om laserstrålen träffar ögat, blunda och vrid bort huvudet från strålen.

Gör inga ändringar på laseranordningen.

Använd inte laserglasögonen (tillbehör) som skyddsglasögon. Laserglasögonen används för att kunna se laserstrålen bättre. Den skyddar dock inte mot laserstrålningen.

Använd inte laserglasögonen (tillbehör) som solglasögon eller i trafiken. Laserglasögonen skyddar

inte fullständigt mot UV-strålning och reducerar förmågan att uppfatta färg.

Låt endast kvalificerad fackpersonal reparera mätverktyget och endast med originalreservdelar. Detta garanterar att mätverktygets säkerhet bibehålls.

Låt inte barn använda laser-mätverktyget utan uppsikt. De kan oavsiktligt blända sig själva eller andra personer.

Använd inte mätverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. I mätverktyget alstras gnistor, som kan antända dammet eller gaserna.

Placera inte de magnetiska tillbehören i närheten av implantat och andra medicinska apparater, som t.ex. pacemakers eller insulinpumpar. Tillbehörens magneter skapar ett fält som kan påverka funktionen hos implantat eller medicinska apparater.

Håll de magnetiska tillbehören på avständ från magnetiska datamedia och apparater som är känsliga för magnetstrålning. Tillbehörens magnetiska påverkan kan leda till irreversibla dataförluster.

Produkt- och prestandabeskrivning

Beakta bilden i den främre delen av bruksanvisningen.

Ändamålsenlig användning

Mätinstrumentet är avsett för framställning och kontroll av vägräta och lodräta linjer. Mätinstrumentet kan användas både inomhus och utomhus. Detta är en laserprodukt för privat bruk i enlighet med EN 50689.

Illustrerade komponenter

Numreringen av de avbildade komponenterna hänför sig till framställningen av mätinstrumentet på grafiksidan.

(1) Utgångsöppning laserstrålning
(2) Batterivisning
(3) Knapp för driftsätt Laserlinje
(4) På-/av-strömbrytare
(5) Stativfäste 1/4"
(6) Spärr av batterifackets lock
(7) Batterifackets lock
(8) Laservarningsskylt
(9) Serienummer
(10) Hållare (LB 10)
(11) 1/4"-skruv till hållaren
(12) Magnet
(13) Skruvhål i plattformen
(14) Takklämma (DK 10) ^a)
(15) Stativ (BT 150) ^a)

(16) Teleskopstång (BT 350) ^a)
(17) Universell hållare (BM 1) ^a)
(18) Vridplattform (RM 10) ^a)
(19) Laserglasögon ^a)
(20) Lasermåltavla ^a)
(21) Skyddsficka ^a)

a) I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns.

Tekniska data

Linjelaser GLL 2-15 G
Artikelnummer	3 601 K63 W..
ArbetsområdeA)	15 m
NivelleringsprecisionB)C)	±0,3 mm/m
Självnivelleringsområde ±4°
Nivelleringstid < 4 s
Driftstemperatur -10 °C ... +50 °C
Förvaringstemperatur -20 °C ... +70 °C
Max. användningshöjd över referenshöjd	2000 m
Relativ luftfuktighet max. 90 %
Nersmutsningsgrad enligtIEC 61010-1	2D)
Laserklass 2
Lasertyp 500-540 nm, < 10 mW
C_6	10
Divergens 50 × 10 mrad (360° vinkel)
Stativfäste 1/4"
Batterier 4 × 1,5 V LR6 (AA)
Vikt motsvarandeEPTA-Procedure 01:2014	0,57 kg
Mått (längd × bredd × höjd)
- utan fäste 126 × 63 × 115 mm
- med fäste LB 10 145 × 63 × 134 mm
Skyddsklass IP64

A) Arbetsområdet kan reduceras vid ogynnsamma omgivningsvillkor (t.ex. direkt solljus).
B) Vid 20-25°C
C) Angivna värden förutsätter normala till gynnsamma omgivningsvillkor (t.ex. inga vibrationer, ingen dimma, ingen rök, inget direkt solljus). Vid kraftig temperaturvariation kan precisionsavvikelser förekomma.
D) Endast en icke ledande smuts förekommer, men som på grund av kondens kan bli tillfälligt ledande.

För entydig identifiering av ditt mätinstrument finns serienumret (9) på typskylten.

Montering

Sätta in/byta batterier

Alkaliska mangan-batterier rekommenderas för mätinstrumentet.

För att öppna batterifackets lock (7), tryck arreteringen (6) uppåt och ta av batterifackets lock. Sätt i batterierna.

Se till att polerna hamnar rätt enligt bilden på insidan av batterifacket.

Indikeringen för batteristatus (2) visar alltid aktuell batteristatus.

När batterierna blir svaga minskar laserlinjernas ljusstyrka. Om batterierna nästan är tomma blinkar indikeringen för batteristatus (2) permanent. Alla laserlinjer blinkar i 5 sek var 5:e minut.

Om batterierna är tomma blinkar laserlinjerna och indikeringen för batteristatus en gång till innan mätinstrumentet stängs av.

Byt alltid ut alla batterier samtidigt. Använd bara batterier med samma kapacitet och från samma tillverkare.

▶ Ta ut batterierna från mätinstrumentet om du inte ska använda det under en längre period. Batterierna kan vid långtidslagring i mätverktyget korrodera och självurladdas.

Drift

Driftstart

▶ Skydda mätinstrumentet mot fukt och direkt solljus.
▶ Utsätt inte mätinstrumentet för extrema temperaturer eller stora temperatursvängningar. Låt det inte ligga exempelvis i bilen under en längre period. Låt mätinstrumentet bli tempererat efter större temperaturvariationer och utför alltid ett precisionstest innan du fortsätter arbetet (se „Precisionskontroll av mätinstrumentet“, Sidan 58). Vid extrema temperaturer eller temperatursvängningar kan mätinstrumentets precision påverkas.
▶ Undvik kraftiga stötar eller fall hos mätinstrumentet. Efter kraftig yttre påverkan på mätinstrumentet, utför alltid ett precisionstest (se „Precisionskontroll av mätinstrumentet“, Sidan 58).
▶ Stäng av mätinstrumentet när du transporterar det. Vid avstängning läser pendelenheten, som annars kan skadas vid kraftiga rörelser.

In- och urkoppling

För inkoppling av mätinstrumentet, skjut strömbrytaren (4) till position On. Efter inkopplingen börjar mätinstrumentet genast sända laserstrålar genom utgångsöppningarna (1).

Rikta aldrig laserstrålen mot personer eller djur och rikta inte heller själv blicken mot laserstrålen även om du står på längre avständ.

För urkoppling av mätinstrumentet, skjut strömbrytaren (4) till position Off. Vid avstängning läses pendelenheten.

58 | Svensk

Lämna inte det påslagna mätverktyget utan uppsikt och stäng av mätverktyget efter användningen. Andra personer kan bländas av laserstrålen.

Om högsta tillåtna driftstemperatur på 50 °C överskrids stängs mätinstrumentet av för att skydda laserdioden. Efter avkylnning är mätinstrumentet redo för drift och kan startas på nytt.

Om ingen knapp trycks in på mätinstrumentet på ca. 120 min slås mätinstrumentet av automatiskt för att skona batterierna.

För att starta mätinstrumentet igen efter automatisk avstängning kan du antingen skjuta strömbrytaren (4) först till position "Off" och sedan slå på mätverktyget igen, eller trycka på knappen för laserdriftsätt (3).

För att avaktivera avstängningsautomatiken håller du knappen (3) intryckt i minst 3 sek. medan mätinstrumentet är igång. Om avstängningsautomatiken är avstängd blinkar laserlinjerna kort för att bekräfta.

Anmärkning: Om driftstemperaturen överskrider 45 °C, kan avstängningsautomatiken inte längre avaktiveras.

För att aktivera den automatiska avstängningen, stäng av och slå på mätinstrumentet igen.

Driftstyper

Mätinstrumentet har flera olika driftstyper mellan vilka du kan växla när som helst:

• Krysslaserdrift (se bild A): skapar en vägrät och en lodrät laserlinje,
• Horisontell drift (se bild B): skapar en vägrät laserlinje,
• Vertikal drift (se bild C): skapar en lodrät laserlinje. För att byta driftsätt, tryck på knappen för laserdriftsätt (3) tills laserstrålen skapas i önskat driftsätt.

Alla driftsätt fungerar med både nivelleringsautomatik och lutningsfunktion.

Nivelleringsautomatik

Mätinstrumentet övervakar läget kontinuerligt under drift. Vid uppställning inom självnivelleringsintervallet på ±4° arbetar det med nivelleringsautomatik. Utanför självnivelleringsintervallet växlar det automatiskt till lutningsfunktion.

Arbeta med nivelleringsautomatik (se bild A–C)

Ställ mätverktyget på ett vågrätt, fast underlag, sätt fast det i hållaren (10) eller stativet (15).

Inom självnivelleringsområdet kompenserar nivelleringsautomatiken ojämnheter på ±4°. Så snart laserstrålarna lyser fast är mätverktyget nivellerat.

Om automatisk nivellering inte är möjligt, t.ex. för att mätinstrumentets yta avviker med mer än 4° från vågrätt, blinkar laserlinjerna först i 2 sek i snabb takt, därefter var 5:e sek flera gånger i snabb takt. Mätinstrumentet står i lutningsfunktion.

För ytterligare arbete med nivelleringsautomatik, ställ upp mätinstrumentet vägrätt och vänta på självnivelleringen. Så snart mätinstrumentet befinner sig inom självnivelleringsområdet på ±4° lyser laserstrålarna fast. Vid skakningar eller ändringar av läge under drift nivelleras mätverktyget igen automatiskt. Efter ny nivellering, kontrollera laserlinjernas position i relation till referenspunkter för att undvika fel på grund av en förskjutning av mätverktyget.

Arbete med lutningsfunktion (se bild D)

Ställ mätinstrumentet på en lutande yta. Vid arbete med lutningsfunktion blinkar laserlinjerna först i 2 sek i snabb takt, därefter var 5:e sek flera gånger i snabb takt.

I lutningsfunktion nivelleras inte längre laserlinjerna och löper inte nödvändigtvis lodrätt mot varandra.

Precisionskontroll av mätinstrumentet

Precisionspåverkan

Den största påverkan kommer från omgivnings-temperaturen. Särskilt temperaturskillnader från golvet och uppåt kan distrahera laserstrålen.

För att minimera termisk påverkan från värme som stiger upp från golvet rekommenderas användning av mätinstrumentet på ett stativ. Ställ också mätinstrumentet i mitten av arbetsytan om möjligt.

Förutom yttre påverkan kan även apparatspecifik påverkan (som fall eller stötar) leda till avvikelser. Kontrollera därför nivelleringsnoggrannheten innan varje gång du börjar arbeta.

Kontrollera först höjd- och nivelleringsprecisionen hos den vägräta laserlinjen och därefter nivelleringsprecisionen hos den lodräta laserlinjen.

Om mätverktyget vid en av dessa kontroller överskrider maximal avvikelse bör det lämnas in för reparation till en Bosch-service.

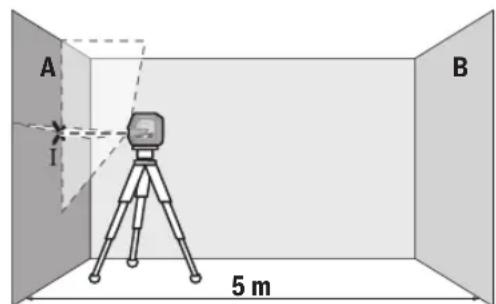

Kontrollera höjdprecisionen hos den vägräta linjen

För kontroll behöver du en fri mätsträcka på 5 m på fast underlag mellan två väggar, A och B.

- Montera mätinstrumentet i närheten av vägg A på ett stativ eller ställ det på ett fast, jämnt underlag. Slå på mätinstrumentet och välj krysslinjedrift.

- Rikta in lasern på närmsta vägg A och låt mätinstrumentet nivelleras. Markera mitten av punkten vid vilken laserlinjerna korsas på väggen (punkt I).

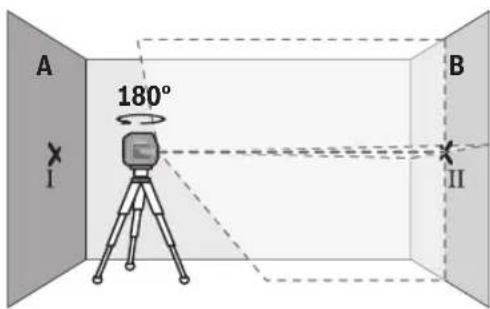

• Vrid mätinstrumentet i 180°, låt det nivelleras och markera krysspunkten för laserlinjerna på motsatt vägg B (punkt II).
• Placera mätinstrumentet - utan att vrida det - nära vägg B, starta det och låt det nivelleras.

- Rikta in mätinstrumentet i höjden (med hjälp av stativet eller eventuellt med underlag), så att laserlinjernas krysspunkt träffar precis på tidigare markerad punkt II på vägg B.

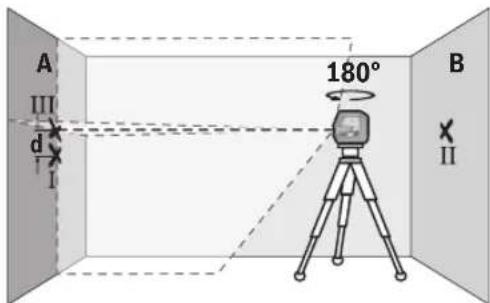

- Vrid mätinstrumentet i 180° utan att ändra höjden. Rikta in det på vägg A så att den lodräta laserlinjen löper genom den tidigare markerade punkten I. Låt mätinstrumentet nivelleras och markera krysspunkten för laserlinjerna på vägg A (punkt III). - Differensen d mellan de båda markerade punkterna I och III på vägg A utgör den faktiska höjdavvikelsen hos mätinstrumentet.

Vid en mätsträcka på 2 × 5 m = 10 m uppgår den maximalt tillåtna avvikelsen:

10 m × ±0,3 mm/m = ±3 mm. Differensen d mellan punkterna I och III får därför vara max 3 mm.

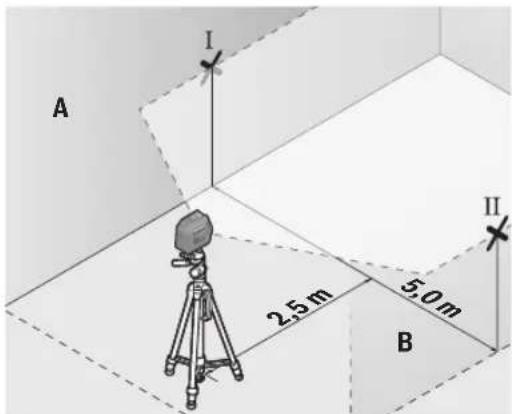

Kontrollera nivelleringsprecisionen hos den vägräta linjen

För kontrollen behöver du en fri ytan på ca. 5 × 5 m.

- Montera mätinstrumentet mellan väggarna A och B på ett stativ eller ställ det på ett fast, jämnt underlag. Slå på mätinstrumentet och välj horisontell drift. Låt mätverktyget nivellera.

- Markera mitten av laserlinjen (punkt I på vägg A och punkt II på vägg B) 2,5 m från mätverktyget på båda väggar.

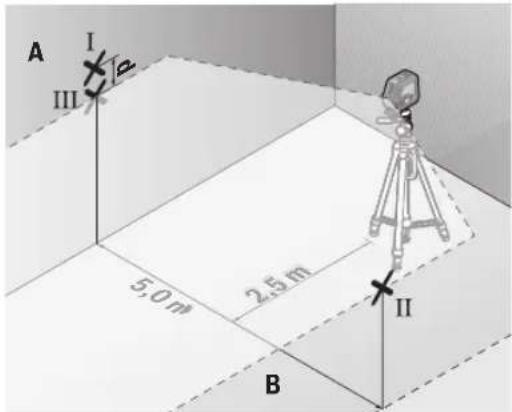

• Ställ in mätverktyget vridet 180° på 5 m avständ och låt nivellera in det.
• Rikta in mätinstrumentet i höjden (med hjälp av stativet eller eventuellt med underlag), så att laserlinjernas krysspunkt träffar precis på tidigare markerad punkt II på vägg B.
• Markera mitten av laserlinjen på vägg A som punkt III (lodrät över resp. under punkt I).
• Differensen d mellan de båda markerade punkterna I och III på vägg A utgör den faktiska avvikelsen från vägrät hos mätinstrumentet.

På mätsträckan på 2 × 5 m = 10 m uppgår den maximalt tillåtna avvikelsen:

10 m × ±0,3 mm/m = ±3 mm. Differensen d mellan punkterna I och III får därför vara max 3 mm.

60 | Svensk

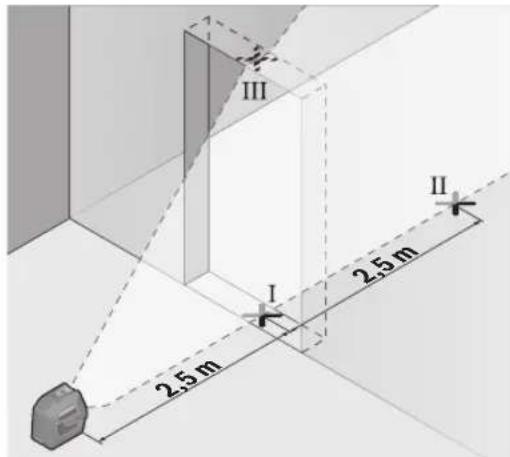

Kontrollera nivelleringsprecisionen hos den lodräta linjen

För kontroll behövs en dörröppning (på fast underlag) med minst 2,5 m plats på båda sidor om dörren.

- Ställ mätinstrumentet med 2,5 m avständ till dörröppningen på jämnt, fast underlag (inte på ett stativ). Slå på mätinstrumentet och välj vertikaldrift. Rikta in laserlinjen på dörröppningen och låt nivellera in mätverktyget.

- Markera mitten av den lodräta laserlinjen på golvet i dörröppningen (punkt I), på 5 m avständ från den andra sidan av dörröppningen (punkt II) samt den övre kanten av dörröppningen (punkt III).

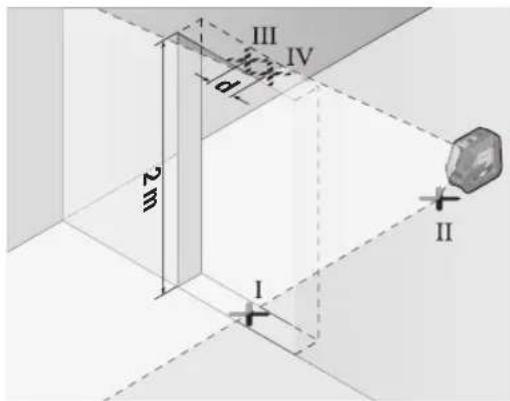

• Vrid mätinstrumentet i 180° och ställ det på den andra sidan av dörröppningen direkt bakom punkt II. Låt mätinstrumentet nivelleras och rikta in den lodräta laserlinjen så att mitten går rakt genom punkterna I och II.
• Markera mitten av laserlinjen på den övre kanten av dörröppningen som punkt IV.
• Differensen d mellan de båda markerade punkterna III och IV utgör den faktiska avvikelsen från lodrät nivå.
• Mät dörröppningens höjd.
  Den maximalt tillåtna avvikelsen beräknar du på följande sätt:
  dörröppningens dubbla höjd × 0,3 mm/m
  Exempel: Vid en höjd på dörröppningen på 2 m får den

maximala avvikelsen uppgå till

2 × 2 m × ± 0,3 mm/m = ± 1,2 mm. Punkterna III och IV får därmed vara max 1,2 mm från varandra.

Arbetsanvisningar

Använd alltid endast mitten av laserlinjen för marking. Laserlinjens bredd ändrar sig med avståndet.

Arbete med hållaren LB 10 (se bild E-H)

Med hjälp av hållare (10) kan du fästa mätinstrumentet på lodräta ytor eller magnetiska material. I kombination med takklämman (14) kan mätinstrumentet även riktas in i höjden.

Sätt mätinstrumentet med 1/4"-stativfästet (5) på hållarens 1/4"-skruv (11) och skruva fast den.

Fästmöjligheter för hållaren (10):

• med en vanlig fästskruv genom skruvhålet (13) i trä (se bild F)
• med magneterna (12) på magnetiska ytor (se bild G),
• med takklämma (14) i taklister (se bild H).

Håll fingrarna borta från baksidan av det magnetiska tillbehöret när du fäster tillbehöret på ytor. Genom magneternas starka dragkraft kan dina fingrar fastna.

Rikta in hållaren (10) grovt innan du slår på mätinstrumentet.

Arbeta med laser-måltavla

Laser-måltavlan (20) förbättrar synligheten hos laserstrålen vid ogynnsamma villkor och stora avständ.

Den reflekterande ytan på lasermåltavlan (20) förbättrar laserlinjens synlighet, tack vare den transparenta ytan är laserlinjen synlig även från baksidan av lasermåltavlan.

Arbeta med stativet

Ett stativ ger ett stabilt, höjdjusterbart mätunderlag. Sätt mätverktyget med 1/4"-stativhållaren (5) på stativets gånga (15) eller på ett vanligt kamerastativ. Skruva fast mätinstrumentet med fästskruven.

Rikta in stativet grovt innan du startar mätinstrumentet.

Fäste med universalhållaren (se bild K)

Med hjälp av den universella hållaren (17) kan du fästa mätinstrumentet t.ex. på lodräta ytor eller magnetiska material. Universalhållaren är också lämplig som golvstativ och underlättar höjdinriktning för mätverktyget.

Håll fingrarna borta från baksidan av det magnetiska tillbehöret när du fäster tillbehöret på ytor. Genom magneternas starka dragkraft kan dina fingrar fastna.

Rikta in universalhållaren (17) grovt innan du startar mätinstrumentet.

Arbeta med vridplattformen

Med hjälp av vridplattform (18) kan du vrida mätinstrumentet i 360°. På så sätt kan laserlinjerna justeras in exakt, utan att ändra mätverktygets position.

Du kan använda vridplattformen (18) som golvstativ och skruva fast mätinstrumentet på lodräta ytor, med hjälp av

magneter (12) på metall eller med takklämmor (14) i taklister.

Håll fingrarna borta från baksidan av det magnetiska tillbehöret när du fäster tillbehöret på ytor. Genom magneternas starka dragkraft kan dina fingrar fastna.

Rikta in vridplattformen (18) grovt innan du slår på mätinstrumentet.

Laserglasögon

Laser-glasögonen filtrerar omgivningsljuset. Därigenom verkar laserljuset ljusare för ögat.

Använd inte laserglasögonen (tillbehör) som skyddsglasögon. Laserglasögonen används för att kunna se laserstrålen bättre. Den skyddar dock inte mot laserstrålningen.
Använd inte laserglasögonen (tillbehör) som solglasögon eller i trafiken. Laserglasögonen skyddar inte fullständigt mot UV-strålning och reducerar förmågan att uppfatta färg.

Arbetsexempel (se bild I-K)

Exempel på användningsmöjligheter för mätinstrumentet finns på grafiksidorna.

Underhåll och service

Underhåll och rengöring

Håll alltid mätinstrumentet rent.

Sänk inte ner mätinstrumentet i vatten eller andra vätskor.

Torka av smuts med en fuktig, mjuk trasa. Använd inga rengörings- eller lösningsmedel.

Rengör särskilt ytorna vid laserns utgångsöppning regelbundet och ta bort eventuellt damm.

Förvara och transportera bara mätinstrumentet i skyddsfodralet (21).

Skicka in mätinstrumentet i skyddsväskan (21) vid reparation.

Kundtjänst och applikationsrådgivning

Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Explosionsritningar och informationer om reservdelar hittar du också under:

www.bosch-pt.com

Boschs applikationsrådgivnings-team hjälper dig gärna med frågor om våra produkter och tillbehören till dem.

Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på produktens typskylt.

Svenska

Du hittar fler kontaktuppgifter till service här:

Mätverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.

Släng inte mätverktyg och batterier i hushållsavfallet!

Endast för EU-länder:

Enligt det europeiska direktivet 2012/19/EU om avfall som utgörs av eller innehåller elektrisk och elektronisk utrustning och dess tillämpning i nationell rätt ska förbrukade mätinstrument, och enligt det europeiska direktivet 2006/66/EG felaktiga eller förbrukade batterier, samlas in separat och tillföras en miljöanpassad avfallshantering. Vid felaktig avfallshantering kan elektriska och elektroniska apparater orsaka skador på hälsa och miljö på grund av potentiellt farliga ämnen.

Norsk

Måleverktøyet har flere driftsmoduser som du när som helst kan veksle mellom:

- Krysslinjemodus (se bilde A): gir en vannrett og en loddrett laserlinje.

- Horisontal modus (se bilde B): gir en vannrett laserlinje.

▶ Bruk bare midten av laserlinjen när du markerer. Bredden til laserlinjen endrer seg med avstanden.
