Produkttyp	Korslinjelaser
Märke	Bosch
Modell	GCL 2-50 G Professional
Kategori	Lasernivåer
Strålfärg	Grön (500-540 nm)
Laserklass	2
Räckvidd utan mottagare	Cirka 30 m
Räckvidd med mottagare	Upp till 50 m
Nivelleringsnoggrannhet	± 0,3 mm/m
Automatiskt nivelleringsområde	± 4°
Rotation	Icke roterande
Strömförsörjning	4 AA-batterier (1,5 V) eller NiMH-ackumulatorer (4× AA)
Drifttid (alkaliska batterier)	Cirka 12 h i korslinjeläge
Skyddsklass	IP54 (damm- och stänkskyddad)
Mått (l × b × h)	Cirka 145 × 65 × 110 mm
Vikt (med batterier)	Cirka 0,72 kg
Stativfäste	Ja, 1/4" gänga
Huvudfunktioner	Horisontell och vertikal linje, kryssläge, automatisk nivellering med varningssignal
Underhåll och rengöring	Torka med en mjuk, torr trasa. Rengör laserutgångsfönstren med en bomullspinne.
Säkerhet	Titta inte direkt in i laserstrålen. Använd laserskyddsglasögon vid behov.
Reservdelar och reparerbarhet	Standard AA-batterier. Andra delar finns via Bosch kundservice.
Allmän information	2 års garanti. Tillverkad i Kina för Bosch.

Vanliga frågor - GCL 2-50 G Professional BOSCH

Vilken typ av batterier ska jag använda till Bosch GCL 2-50 G?

Använd 4 alkaliska AA-batterier (1,5 V) eller NiMH-ackumulatorer av samma storlek. Blanda inte gamla och nya batterier.

Hur sätter man på och stänger av apparaten?

Tryck på på/av-knappen på sidan. Ett kort tryck tänder lasern i horisontellt linjeläge; ett långt tryck aktiverar vertikalt linjeläge. För att stänga av, håll knappen intryckt.

Vad innebär det att lasern blinkar?

Blinkandet indikerar att apparaten inte är i våg eller är utanför sitt automatiska nivelleringsområde (±4°). Placera den på en mer plan yta.

Hur kalibrerar man laservattenpasset?

Nivålasern är förkalibrerad från fabrik. Vid behov kan omkalibrering utföras av en auktoriserad Bosch-service. Försök inte demontera den själv.

Kan jag använda apparaten utomhus?

Ja, men den gröna strålen är mindre synlig i starkt solljus. Använd en lasermottagare (LR 1 G eller liknande) för att förbättra räckvidden upp till 50 m.

Vad är maximal räckvidd med mottagare?

Med lasermottagaren Bosch LR 1 G når räckvidden 50 m. Utan mottagare är den cirka 30 m i måttlig ljusstyrka.

Hur rengör man laserutgångsfönstren?

Använd en torr eller lätt fuktad bomullspinne (rent vatten). Använd aldrig lösningsmedel eller slipande trasor. Torka försiktigt utan att trycka.

Är apparaten vattentät?

Den har IP54-klassificering: skyddad mot damm och stänkvatten. Doppa inte i vatten.

Hur monterar jag apparaten på ett stativ?

Skruva fast monteringsmuttern under apparaten på ett standard stativ med 1/4 tums gänga. Dra åt för hand.

Vad gör jag om lasern inte tänds?

Kontrollera först batterierna: sätt i nya med rätt polaritet. Om problemet kvarstår, kontakta Bosch kundservice.

BRUKSANVISNING GCL 2-50 G Professional BOSCH

Samtliga anvisningar ska läsas och följas för att arbetet med mätverktyget ska bli riskfritt och säkert. Om mätverktyget inte används i enlighet med de föreliggande

instruktionerna, kan de inbyggda skyddsmekanismerna i mätverktyget påverkas. Håll varselskyltarna på mätverktyget tydligt läsbara. FÖRVARA DESSA ANVISNINGAR SÄKERT OCH LÅT DEM FÖLJA MED MÄTVERKTYGET.

• Var försiktig. Om andra än de här angivna hanteringseller justeringsanordningarna eller metoder används kan det leda till farliga strålningsexponeringar.
  Mätinstrumentet levereras med en laservarningsskylt (markerad på bilden av mätinstrumentet på grafiksidan).
  Klistra medföljande dekal i ditt eget språk över laservarningsskylten om den avviker från språket i ditt land.

Rikta inte laserstrålen mot människor eller djur och rikta inte heller själv blicken mot den direkta eller reflekterade laserstrålen. Därigenom kan du blända personer, orsaka olyckor eller skada ögat.

- Om laserstrålen träffar ögat, blunda och vrid bort huvudet från strålen.

Gör inga ändringar på laseranordningen.

Använd inte laserglasögonen som skyddsglasögon. Laserglasögonen används för att kunna se laserstrålen bättre. Den skyddar dock inte mot laserstrålningen.

Använd inte laserglasögonen som solglasögon eller i trafiken. Laserglasögonen ger inget fullständigt UVskydd och försämrar färgseendet.

Låt endast kvalificerad fackpersonal reparera mätverktyget och endast med originalreservdelar. Detta garanterar att mätverktygets säkerhet bibehålls.

Låt inte barn använda mätverktyget utan uppsikt. De kan blända personer oavsiktligt.

Använd inte mätverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm.

I mätverktyget alstras gnistor, som kan antända dammet eller gaserna.

Placera inte de magnetiska tillbehören i närheten av implantat och andra medicinska apparater, som t.ex. pacemakers eller insulinpumpar. Tillbehörens magneter skapar ett fält som kan påverka funktionen hos implantat eller medicinska apparater.

Håll de magnetiska tillbehören på avständ från magnetiska datamedia och apparater som är känsliga för magnetstrålning. Tillbehörens magnetiska påverkan kan leda till irreversibla dataförluster.

Produkt- och prestandabeskrivning

Beakta bilden i den främre delen av bruksanvisningen.

Ändamålsenlig användning

Mätinstrumentet är avsett för framställning och kontroll av vägräta och lodräta linjer och lodpunkter. Mätinstrumentet kan användas både inomhus och utomhus.

Illustrerade komponenter

Numreringen av de avbildade komponenterna hänför sig till framställningen av mätinstrumentet på grafiksidan.

(1) Utgångsöppning laserstrålning
(2) Batterivisning
(3) Knapp för driftsätt Laserlinje
(4) På-/av-strömbrytare
(5) Stativfäste 1/4"
(6) Styrspår
(7) Spärr av batterifackets lock
(8) Batterifackets lock
(9) Laservarningsskylt
(10) Serienummer
(11) Vridplattform (RM 10) ^A
(12) Styrskena
(13) Långsmalt infästningshäl
(14) Vridplattformens finjusteringsskruv
(15) Magnet
(16) Takklämma (DK 10) ^A)
(17) Universell hållare (BM 1) ^A
(18) Hållare (LB 10) ^A)
(19) Lasermottagare ^4
(20) Lasermåltavla ^A)
(21) Stativ (BT 150) ^A
(22) Teleskopstång (BT 350) ^A)
(23) Laser-glasögon ^A)

(24) Skyddsficka ^A

A) I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns.

Tekniska data

Punkt- och linjelaser GCL 2-50 G
Artikelnummer	3 601 K66 M..
ArbetsområdeA)
- Standard-laserlinjer 15 m
- Laserlinjer med lasermottagare	5-50 m
- Laserpunkter 10 m
NivelleringsprecisionBJC)
- Laserlinjer ±0,3 mm/m
- Laserpunkter ±0,7 mm/m
Självnivelleringsområde ±4°
Nivelleringstid < 4 s
Driftstemperatur -10°C... +45°C
Förvaringstemperatur -20°C... +70°C
Max. användningshöjd över referenshöjd	2000 m
Relativ luftfuktighet max. 90%
Nersmutsningsgrad enligt IEC 61010-1	2D)
Laserklass 2
Laserlinjer
- Lasertyp 500-540 nm, < 10 mW
- CB	10
- Divergens 50 × 10 mrad (360° vinkel)
Laserpunkter
- Lasertyp 500-540 nm, < 1 mW
- CB	1
- Divergens	0,8 mrad (helvinkel)
Kompatibel lasermottagare	LR 7
Stativfäste	1/4"
Batterier	4 × 1,5 V LR6 (AA)
Vikt motsvarande EPTA-Procedure 01:2014	0,58 kg
Mått (längd × bredd × höjd)
- utan fäste	126 × 63 × 115 mm
- med vridhållare RM 10	145 × 63 × 180 mm

Punkt- och linjelaser GCL 2-50 G

Skyddsklass IP 64

A) Arbetsområdet kan reduceras vid ogynnsamma omgivningsvillkor (t.ex. direkt solljus).
B) Vid 20-25°C
C) Angivna värden förutsätter normala till gynnsamma omgivningsvillkor (t.ex. inga vibrationer, ingen dimma, ingen rök, inget direkt solljus). Vid kraftig temperaturvariation kan precisionsavvikelser förekomma.
D) Endast en icke ledande smuts förekommer, men som på grund av kondens kan bli tillfälligt ledande.
För entydig identifiering av ditt mätinstrument finns serienumret (10) på typskylten.

Montering

Sätta in/byta batterier

Alkaliska mangan-batterier rekommenderas för mätinstrumentet.

För att öppna batterifackets lock (8), tryck arreteringen (7) uppåt och ta av batterifackets lock. Sätt i batterierna.

Se till att polerna hamnar rätt enligt bilden på insidan av batterifacket.

Indikeringen för batteristatus (2) visar alltid aktuell batteristatus.

När batterierna blir svaga minskar laserlinjernas ljusstyrka.

Om batterierna nästan är tomma blinkar indikeringen för batteristatus (2) permanent. Alla laserlinjer blinkar i 5 sek var 5:e minut.

Om batterierna är tomma blinkar laserlinjerna och indikeringen för batteristatus en gång till innan mätinstrumentet stängs av.

Byt alltid ut alla batterier samtidigt. Använd bara batterier med samma kapacitet och från samma tillverkare.

Ta ut batterierna från mätinstrumentet om du inte ska använda det under en längre period. Batterierna kan vid långtidslagring i mätverktyget korrodera och självurladdas.

Drift

Driftstart

Skydda mätinstrumentet mot fukt och direkt solljus.
▶ Utsätt inte mätinstrumentet för extrema temperaturer eller stora temperatursvängningar. Låt det inte ligga exempelvis i bilen under en längre period. Låt mätinstrumentet bli tempererat efter större temperaturvariationer och utför alltid ett precisionstest innan du fortsätter arbetet (se „Precisionskontroll av mätinstrumentet“, Sidan 69). Vid extrema temperaturer eller temperatursvängningar kan mätinstrumentets precision påverkas.
▶ Undvik kraftiga stötar eller fall hos mätinstrumentet.

Efter kraftig yttre påverkan på mätinstrumentet, utför alltid ett precisionstest (se „Precisionskontroll av mätinstrumentet“, Sidan 69).

▶ Stäng av mätinstrumentet när du transporterar det. Vid avstängning läser pendelenheten, som annars kan skadas vid kraftiga rörelser.

In- och urkoppling

För inkoppling av mätinstrumentet, skjut strömbrytaren (4) till position "On". Efter inkopplingen börjar mätinstrumentet genast sända laserstrålar genom utgångsöppningarna (1).
Rikta aldrig laserstrålen mot personer eller djur och rikta inte heller själv blicken mot laserstrålen även om du står på längre avständ.

Mätinstrumentet kan när som helst användas tillsammans med en lasermottagare (19).

För urkoppling av mätinstrumentet, skjut strömbrytaren (4) till position Off. Vid avstängning läses pendelenheten.

Lämna inte det påslagna mätverktyget utan uppsikt och stäng av mätverktyget efter användningen. Andra personer kan bländas av laserstrålen.

Om högsta tillåtna driftstemperatur på 45 °C överskrids stängs mätinstrumentet av för att skydda laserdioden. Efter avkylnning är mätinstrumentet redo för drift och kan startas på nytt.

Om ingen knapp trycks in på mätinstrumentet på ca.

120 min slås mätinstrumentet av automatiskt för att skona batterierna.

För att starta mätinstrumentet igen efter automatisk avstängning kan du antingen skjuta strömbrytaren (4) först till position "Off" och sedan slå på mätverktyget igen, eller trycka på knappen för laserdriftsätt (3).

För att avaktivera avstängningsautomatiken håller du knappen (3) intryckt i minst 3 sek. medan mätinstrumentet är igång. Om avstängningsautomatiken är avstängd blinkar laserlinjerna kort för att bekräfta.

Anmärkning: Om driftstemperaturen överskrider 45 °C, kan avstängningsautomatiken inte längre avaktiveras.

För att aktivera den automatiska avstängningen, stäng av och slå på mätinstrumentet igen.

Driftstyper

Mätinstrumentet har flera olika driftstyper mellan vilka du kan växla när som helst:

• Krysslinje- och punktdrift (se bild A): mätinstrumentet skapar en vågrät och en lodrät laserlinje framåt och en lodrät laserpunkt uppåt och nedåt.
• Horisontaldrift (se bild B): mätinstrumentet skapar en vägrät laserlinje.
• Vertikaldrift (se bild C): mätinstrumentet skapar en lodrät laserlinje. Vid en positionering av mätverktyget i rummet visas laserlinjen i taket ovanför den övre laserpunkten.
• Punktdrift (se bild D): mätinstrumentet skapar vardera en lodrät laserpunkt uppåt och nedåt.
  För att byta driftsätt, tryck på knappen för laserdriftsätt (3) tills laserstrålen skapas i önskat driftsätt.

Alla driftsätt fungerar med både nivelleringsautomatik och lutningsfunktion.

Alla driftsätt är lämpliga för användning tillsammans med lasermottagaren (19).

Nivelleringsautomatik

Mätinstrumentet övervakar läget kontinuerligt under drift. Vid uppställning inom självnivelleringsintervallet på ±4° arbetar det med nivelleringsautomatik. Utanför självnivelleringsintervallet växlar det automatiskt till lutningsfunktion.

Arbeta med nivelleringsautomatik (se bild A-D)

Ställ mätinstrumentet på ett vågrätt, fast underlag, sätt fast det i vridplattformen (11) eller stativet (21).

Inom självnivelleringsområdet kompenserar nivelleringsautomatiken ojämnheter på ±4°. Så snart laserstrålarna lyser fast är mätverktyget nivellerat. Om automatisk nivellering inte är möjligt, t.ex. för att mätinstrumentets yta avviker med mer än 4° från vågrätt, blinkar laserlinjerna först i 2 sek i snabb takt, därefter var 5:e sek flera gånger i snabb takt. Mätinstrumentet står i lutningsfunktion.

För ytterligare arbete med nivelleringsautomatik, ställ upp mätinstrumentet vågrätt och vänta på självnivelleringen. Så snart mätinstrumentet befinner sig inom självnivelleringsområdet på ±4° lyser laserstrålarna fast. Vid skakningar eller ändringar av läge under drift nivelleras mätverktyget igen automatiskt. Efter ny nivellering, kontrollera laserlinjernas position i relation till referenspunkter för att undvika fel på grund av en förskjutning av mätverktyget.

Arbete med lutningsfunktion (se bild E)

Ställ mätinstrumentet på en lutande yta. Vid arbete med lutningsfunktion blinkar laserlinjerna först i 2 sek i snabb takt, därefter var 5:e sek flera gånger i snabb takt.

I lutningsfunktion nivelleras inte längre laserlinjerna och löper inte nödvändigtvis lodrätt mot varandra.

Precisionskontroll av mätinstrumentet

Precisionspåverkan

Den största påverkan kommer från omgivningstemperaturen. Särskilt temperaturskillnader från golvet och uppåt kan distrahera laserstrålen.

Eftersom temperaturskiftningen är störst i närheten av golvet ska mätinstrumentet alltid monteras på ett stativ från en mätsträcka på 20 m. Ställ också mätverktyget i mitten av arbetsytan om möjligt.

Förutom yttre påverkan kan även apparatspecifik påverkan (som fall eller stötar) leda till avvikelser. Kontrollera därför nivelleringsnoggrannheten innan varje gång du börjar arbeta.

Kontrollera först höjd- och nivelleringsprecisionen hos den vägräta laserlinjen och därefter nivelleringsprecisionen hos den lodräta laserlinjen.

Om mätverktyget vid en av dessa kontroller överskrider maximal avvikelse bör det lämnas in för reparation till en Bosch-service.

Kontrollera höjdprecisionen hos den vägräta linjen

För kontroll behöver du en fri mätsträcka på 5 m på fast underlag mellan två väggar, A och B.

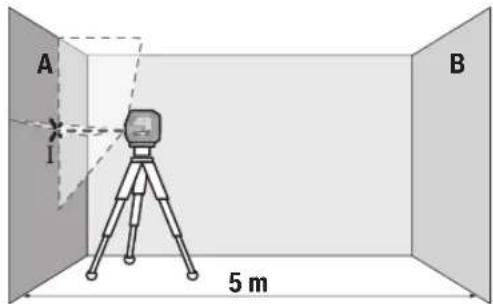

- Montera mätinstrumentet i närheten av vägg A på ett stativ eller ställ det på ett fast, jämnt underlag. Slå på mätinstrumentet och välj krysslinjedrift.

- Rikta in lasern på närmsta vägg A och låt mätinstrumentet nivelleras. Markera mitten av punkten vid vilken laserlinjerna korsas på väggen (punkt I).

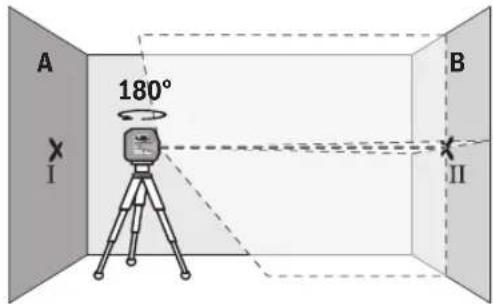

- Vrid mätinstrumentet i 180°, låt det nivelleras och markera krysspunkten för laserlinjerna på motsatt vägg B (punkt II).

- Placera mätinstrumentet - utan att vrida det - nära vägg B, starta det och låt det nivelleras.

- Rikta in mätinstrumentet i höjden (med hjälp av stativet eller eventuellt med underlag), så att laserlinjernas krysspunkt träffar precis på tidigare markerad punkt II på vägg B.

70|Svensk

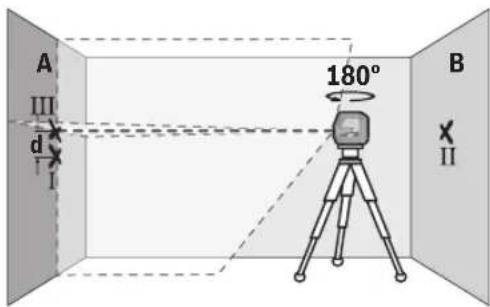

• Vrid mätinstrumentet i 180° utan att ändra höjden. Rikta in det på vägg A så att den lodräta laserlinjen löper genom den tidigare markerade punkten I. Låt mätinstrumentet nivelleras och markera krysspunkten för laserlinjerna på vägg A (punkt III).
• Differensen d mellan de båda markerade punkterna I och III på vägg A utgör den faktiska höjdavvikelsen hos mätinstrumentet.

Vid en mätsträcka på 2 × 5 m = 10 m uppgår den maximalt tillåtna avvikelsen:

10 m × ±0,3 mm/m = ±3 mm. Differensen d mellan punkterna I och III får därför vara max 3 mm.

Kontrollera nivelleringsprecisionen hos den vägräta linjen

För kontrollen behöver du en fri ytan på ca. 5 × 5 m.

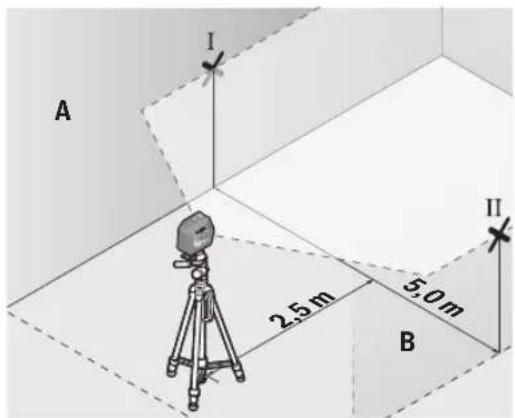

- Montera mätinstrumentet mellan väggarna A och B på ett stativ eller ställ det på ett fast, jämnt underlag. Slå på mätinstrumentet och välj horisontell drift. Låt mätverktyget nivellera.

- Markera mitten av laserlinjen (punkt I på vägg A och punkt II på vägg B) 2,5 m från mätverktyget på båda väggar.

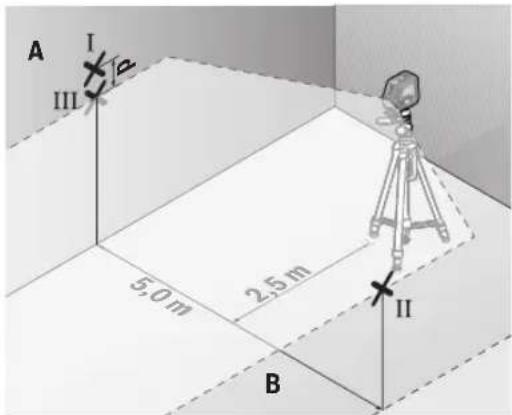

• Ställ in mätverktyget vridet 180° på 5 m avständ och låt nivellera in det.
• Rikta in mätinstrumentet i höjden (med hjälp av stativet eller eventuellt med underlag), så att laserlinjernas krysspunkt träffar precis på tidigare markerad punkt II på vägg B.
• Markera mitten av laserlinjen på vägg A som punkt III (lodrät över resp. under punkt I).
• Differensen d mellan de båda markerade punkterna I och III på vägg A utgör den faktiska avvikelsen från vågrät hos mätinstrumentet.

På mätsträckan på 2 × 5 m = 10 m uppgår den maximalt tillåtna avvikelsen:

10 m × ±0,3 mm/m = ±3 mm. Differensen d mellan punkterna I och III får därför vara max 3 mm.

Kontrollera nivelleringsprecisionen hos den lodräta linjen

För kontroll behövs en dörröppning (på fast underlag) med minst 2,5 m plats på båda sidor om dörren.

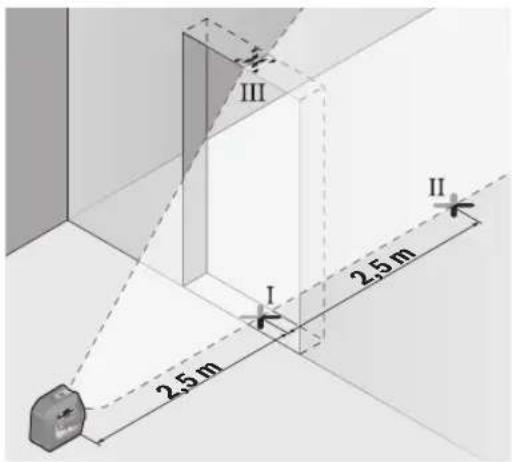

- Ställ mätinstrumentet med 2,5 m avständ till dörröppningen på jämnt, fast underlag (inte på ett stativ). Slå på mätinstrumentet och välj vertikaldrift. Rikta in laserlinjen på dörröppningen och låt nivellera in mätverktyget.

- Markera mitten av den lodräta laserlinjen på golvet i dörröppningen (punkt I), på 5 m avständ från den andra sidan av dörröppningen (punkt II) samt den övre kanten av dörröppningen (punkt III).

- Vrid mätinstrumentet i 180° och ställ det på den andra sidan av dörröppningen direkt bakom punkt II. Låt mätinstrumentet nivelleras och rikta in den lodräta laserlinjen så att mitten går rakt genom punkterna I och II.

- Markera mitten av laserlinjen på den övre kanten av dörröppningen som punkt IV.

- Differensen d mellan de båda markerade punkterna III och IV utgör den faktiska avvikelsen från lodrät nivå.

- Mät dörröppningens höjd.

Den maximalt tillåtna avvikelsen beräknar du på följande sätt:

dörröppningens dubbla höjd × 0,3 mm/m Exempel: Vid en höjd på dörröppningen på 2 m får den maximala avvikelsen uppgå till

2 × 2 m × ± 0,3 mm/m = ± 1,2 mm. Punkterna III och IV får därmed vara max 1,2 mm från varandra.

Kontrollera lodprecision

För kontroll behöver du en fri mätsträcka på ca 5 m mellan golv och tak.

- Montera mätverktyget på vridplattan (11) och ställ det på golvet. Välj punktdrift och låt mätverktyget nivellera in sig.

- Markera mitten på den övre krysspunkten i taket (punkt I). Markera dessutom mitten på den undre laserpunkten på golvet (punkt II).

• Vrid mätverktyget i 180°. Positionera det så att mitten av den undre laserpunkten ligger på den redan markerade punkten II. Låt mätverktyget nivellera. Markera mitten på den övre laserpunkten (punkt III).
• Differensen d mellan de båda markerade punkterna I och III utgör den faktiska avvikelsen från lodrät nivå.

Den maximala tillåtna avvikelsen beräknar du på följande sätt:

dubbelt avständ mellan golv och tak × 0,7 mm/m.

Exempel: Vid ett avständ mellan golv och tak på 5 m får den maximala avvikelsen uppgå till

2 × 5 m × ± 0,7 mm/m = ± 7 mm. Punkterna l och III får därmed vara max 7 mm från varandra.

Arbetsanvisningar

Använd alltid endast mitten av laserpunkten resp. laserlinjen för markering. Storleken på laserpunkten resp. bredden på laserlinjen ändras med avständet.

Arbeta med vridplattformen RM 10 (se bild F-H)

Med hjälp av vridplattformen (11) kan du vrida mätinstrumentet i 360° runt en central, alltid synlig lodpunkt. På så sätt kan laserlinjerna justeras in utan att mätinstrumentets position behöver ändras.

Med finjusteringsskruven (14) kan lodräta laserlinjer riktas in exakt vid referenspunkter.

Sätt mätverkyget med spåret (6) på gejdern (12) på vridplattan (11) och skjut mätverktyget till anslag på plattan. För frånskiljning, dra mätverktyget i omvänd riktning från vridplattan.

Positioneringsmöjligheter för vridplattan:

• stående på en jämn yta,
• fastskruvad på en lodrät yta,
• med hjälp av magneterna (15) på metalliska ytor,
• med hjälp av takklämman (16) på taklister i metall.

Rikta in vridplattformen (11) grovt innan du slår på mätinstrumentet.

Arbeta med laser-måltavla

Laser-måltavlan (20) förbättrar synligheten hos laserstrålen vid ogynnsamma villkor och stora avständ.

Den reflekterande halvan av laser-måltavlan (20) förbättrar laserlinjens synlighet, tack vare den transparenta hälften är laserlinjen synlig även från baksidan av laser-måltavlan.

72 | Norsk

Arbeta med stativet (tillbehör)

Ett stativ ger ett stabilt, höjdjusterbart mätunderlag. Sätt mätverktyget med 1/4"-stativhållaren (5) på stativets gänga (21) eller på ett vanligt kamerastativ. Skruva fast mätinstrumentet med fästskruven.

Rikta in stativet grovt innan du startar mätinstrumentet.

Fäste med universalhållaren (tillbehör) (se bild N)

Med hjälp av den universella hållaren (17) kan du fästa mätinstrumentet t.ex. på lodräta ytor, rör eller magnetiska material. Universalhållaren är också lämplig som golvstativ och underlättar höjdinriktning för mätverktyget.

Rikta in universalhållaren (17) grovt innan du startar mätinstrumentet.

Arbete med plattformen LB 10 (tillbehör)

Med hjälp av hållare (18) kan du fästa mätinstrumentet på lodräta ytor eller magnetiska material. I kombination med takklämman (16) kan mätinstrumentet även riktas in i höjden.

Rikta in hållaren (18) grovt innan du slår på mätinstrumentet.

Arbete med lasermottagare (tillbehör) (se bild N)

Vid ogynnsamma ljusförhållanden (ljus bakgrund, direkt solljus) och på större avständ använder du lasermottagaren (19) för att lättare hitta laserlinjerna.

Alla driftsätt är lämpliga för användning tillsammans med lasermottagaren (19).

Laser-glasögon (tillbehör)

Laser-glasögonen filtrerar omgivningsljuset. Därigenom verkar laserljuset ljusare för ögat.

Använd inte laserglasögonen som skyddsglasögon. Laserglasögonen används för att kunna se laserstrålen bättre. Den skyddar dock inte mot laserstrålningen.

Använd inte laserglasögonen som solglasögon eller i trafiken. Laserglasögonen ger inget fullständigt UV-skydd och försämrar färgseendet.

Exempel på användningsmöjligheter för mätinstrumentet finns på grafiksidorna.

Underhåll och service

Underhåll och rengöring

Håll alltid mätinstrumentet rent.

Sänk inte ner mätinstrumentet i vatten eller andra vätskor.

Torka av smuts med en fuktig, mjuk trasa. Använd inga rengörings- eller lösningsmedel.

Rengör särskilt ytorna vid laserns utgångsöppning regelbundet och ta bort eventuellt damm.

Förvara och transportera bara mätinstrumentet i skyddsfodralet (24).

Skicka in mätinstrumentet i skyddsväskan (24) vid reparation.

Kundtjänst och applikationsrådgivning

Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Explosionsritningar och informationer om reservdelar hittar du också under:

www.bosch-pt.com

Boschs applikationsrådgivnings-team hjälper dig gärna med frågor om våra produkter och tillbehören till dem.

Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på produktens typskylt.

Svenska

Mätinstrument, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.

Släng inte mätinstrument och batterier i hushållsavfallet!

Endast för EU-länder:

Enligt det europeiska direktivet 2012/19/EU ska förbrukade mätinstrument; och enligt det europeiska direktivet 2006/66/EG felaktiga eller förbrukade batterier samlas in separat och tillföras en miljöanpassad avfallshantering.

Norsk

Måleverktøyet kan när som helst brukes med en lasermottaker (19).

Måleverktøyet har flere driftsmoduser som du när som helst kan veksle mellom:

• Krysslinje- og punktmodus (se bilde A): Måleverktøyet genererer en vannrett og en loddrett laserlinje forover og et laserpunkt loddrett både oppover og nedover.
• Horisontalmodus (se bilde B): Måleverktøyet genererer en vannrett laserlinje.
• Vertikalmodus (se bilde C): Måleverktøyet genererer en loddrett laserlinje. Hvis måleverktøyet plasseres i rommet, vises den loddrette laserlinjen over det øvre laserpunktet i taket.
• Punktmodus (se bilde D): Måleverktøyet genererer et loddrett laserpunkt både oppover og nedover..

laserlinjen när du markerer. Størrelsen på laserpunktet eller bredden på laserlinjen endrer seg med avstanden.

Bruke den dreibare holderen RM 10 (se bilde F-H)
