РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GCL 2-50 G Professional BOSCH

mk Оригинално упагство за работа

sr Originalno uputstvo za rad

sl Izvima navodila

hr Originalne upute za rad

Български ...... Страница 156

Указания за сигурност

За да работите с измервателния уред безопасно и сигурно, трябва да прочетете и спазвате всички указания. Ако измервателният уред не бъде използван съобраз- но настоящите указания, вградените в него защитни механизми могат да бъдат увредени. Никога не оставяйте предупредителните табелки по измервателния уред да бъдат нечетливи. СЪХРАНЯВАЙТЕ ГРИЖЛИВО ТЕЗИ УКАЗАНИЯ И ГИ ПРЕДАВАЙТЕ ЗАЕДНО С ИЗМЕРВАТЕЛНИЯ УРЕД.

▶ Внимание – ако се използват други, различни от по- SOCOCENITE TUK СЪОРЬЖЕНИЯ ЗА УПРАВЛЕНИЕ ИЛИ КАЛИБ- РИРАНЕ ИЛИ СЕ ИЗВЪРШВАТ ДРГИ ПРОЦЕДУРИ, ТОВА МОЖЕ ДА ДОВЕДЕ ДО ОПАСНО ИЗЛАГАНЕ НА ЛЪЧЕНИЕ.

▶ Измервателният уред се доставя с предупредителна табелка за лазер (в изображението на измервателния уред на страницата с фигурите).

▶ Ако текстът на предупредителната табелка за лазер не е на Вашия език, залепете преди първата експлоатация отгоре върху него доставения стикер на Вашия език.

Не насочвайте лазерния лъч към хора и животни и внимавайте да не погледнете непосредствено срещу лазерния лъч или срещу негово отражение. Така можете да заслепите хора, да причините трудови злополуки или да предизвикате увреждане на очите.

▶ Ако лазерният лъч попадне в очите, ги затворете възможно най-бързо и отдръпнете главата си от лазерния лъч.

▶ Не извършвайте изменения по лазерното оборудване.

▶ Не използвайте лазерните очила като защитни очила. Лазерните очила служат за по-добро разпознаване на лазерния лъч; те не предпазват от лазерно лъчение.

▶ Не използвайте лазерните очила като слънчеви очила или при шофиране. Лазерните очила не предлагат пълна UV защита и намаляват възприемането на цветовете.

Допускайте измервателният уред да бъде ремонтиран само от квалифицирани техници и само с използване на оригинални резервни части. С това се гарантира запазването на функциите, осигуряващи безопасността на измервателния уред.
▶ Не оставяйте деца без пряк надзор да работят с измервателния уред. Те могат неволно да заслепят хора
▶ Не работете с измервателния уред в среда с повишена опасност от експлозии, в която има леснозапалими течности, газове или прахове. В измервателния уред могат да възникнат искри, които да възпламенят праха или парите.

Не поставяйте магнитните принадленжости в близост до импланти и други медицински уреди, като напр. пейсмейкъри или инсулинови помпи. Магнитите на принадлежностите създават поле, което може да наруши функционирането на имплантите или медицинските уреди.

Дръжте магнитните принадлежности на разстояние от магнитни носители на данни и чувствителни към магнитни полета уреди. Вследствие на въздействието на магнитното поле на принадлежностите може да се стигне до невъзвратима загуба на информация.

Описание на продукта и дейността

Моля, имайте предвид изображенията в предната част на ръководството за работа.

Предназначение на уреда

Измервателният уред е предназначен за определяне и проверка на хоризонтални и вертикални линии, както и на пети на отвеси.

Измервателният уред е подходящ за работа на открито и в затворени помещения.

Изобразени елементи

Номерирането на елементите се отнася до изображение- то на измервателния уред на страницата с фигурите.

(1) Отвор за изходящия лазерен лъч
(2) Състояние на батерията
(3) Бутон за режима на работа на лазера
(4) Пусков прекъсвач
(5) Гнездо за монтиране към статив 1/4"
(6) Канал за позициониране
(7) Бутон за застопоряване на капака на гнездото за батерии
(8) Капак на гнездото за батерии
(9) Предупредителна табелка за лазерния лъч
(10) Сериен номер
(11) Въртяща се стойка (RM 10) ^A)
(12) Направляваща шина

(13) Надлъжен присъединителен отвор
(14) Винт за фина настройка на въртящата се стойка
(15) Магнит
(16) Скоба за тавани (DK 10) ^A)
(17) Универсална стойка (ВМ 1) ^A)
(18) Стойка (LB 10) ^A)
(19) Лазерен приемник ^A)
(20) Лазерна целева плочка ^A)
(21) Статив (ВТ 150) ^4
(22) Телескопична щанга (ВТ 350) ^A)
(23) Лазерни очила A)
(24) Предпазна чанта ^A)

A) Изобразените на фигурите и описаните допълнителни приспособления не са включени в стандартната окомплектовка на уреда. Изчерпателен списък на допълнителните приспособления можете да намерите съответно в каталога ни за допълнителни приспособления.

Технически данни

Точков и линеен лазер GCL 2-50 G
Каталожен номер	3 601 K66 M..
Работна зона ^a)
– Стандартни лазерни ли-нии	15 m
– Лазерни линии с лазеренприемник	5–50 m
– Лазерни точки 10 m
Точност на нивелиране ^b)(c)
– Лазерни линии ± 0,3 mm/m
– Лазерни точки ± 0,7 mm/m
Обхват на автоматично ниве-лиране	± 4^
Време за нивелиране < 4 s
Работна температура –10 °C ... +45 °C
Температурен диапазон засъхраняване	–20 °C ... +70 °C
Макс. работна височина надбазовата височина	2000 m
Относителна влажност макс. 90 %
Степен на замърсяване съг-ласно IEC 61010-1	2 ^d)
Клас лазер 2
Лазерни линии
– Тип лазер 500–540 nm, < 10 mW
– C_6	10
– Дивиргенция 50 × 10 mrad (пълен ъгъл)
Лазерни точки
– Тип лазер 500–540 nm, < 1 mW
– C_1	1

– Дивиргенция 0,8 mrad (пълен ъгъл)
Съвместим лазерен прием-ник	LR 7
Гнездо за монтиране към статив	1/4"
Батерии 4 × 1,5 V LR6 (AA)
Маса съгласно EPTA-Procedure 01:2014	0,58 kg
Размери (дължина × ширина × височина)
– Без държач 126 × 63 × 115 mm
– С въртяща се стойка RM 10	145 × 63 × 180 mm
Вид защита IP 64

A) При неблагоприятни условия (напр. непосредствени слънчеви лъчи) работният диапазон може да е по-мальк.

В) при 20-25°C

C) Посочените стойности предполагат нормални до благоприятни условия на околната среда (напр. без вибрация, без мъгла, без дим, без директно слънчево лъчение). След силни температурни колебания може да се стигне до отклонения в точността.

D) Има само непроводимо замърсяване, при което обаче е възможно да се очаква временно причинена проводимост поради конденз.

За еднозначно идентифициране на Вашия измервателен уред служи серийният номер (10) на табелката на уреда.

Монтиране

Използване/смяна на батериите

За захранване на измервателния уред се препоръчва из- ползването на алкално-манганови батерии.

За отваряне на капака на гнездото за батерии (8) натиснете фиксирането (7) нагоре и след това отворете капака. Поставете батериите.

Внимавайте за правилната им полярност, изобразена на фигурата от вътрешната страна на гнездото за батерии.

Индикацията за батерии (2) винаги показва актуалния статус на батерията.

С отславване на батериите яркостта на лазерните линии намалява постепенно.

Ако батериите са почти изтощени, индикацията за бате- рии (2) мига постоянно. Лазерните линии мигат на всеки 5 min за 5 s.

Ако батериите са изтощени, лазерните линии и индикацията за батерии мигат още веднъж преди измервателният инструмент да се изключи.

Заменяйте винаги всички батерии едновременно. Използвайте винаги батерии от един и същ производител и с еднакъв капацитет.

▶ Ако продължително време няма да използвате инструмента, изваждайте батериите от него. При продължително съхраняване в нея батериите в измерва-

телния инструмент могат да кородират и да се само- разредят.

Работа

▶ Предпазвайте измервателния прибор от овлажняване и директно попадане на слънчеви лъчи.
He излагайте измервателния уред на екстремни температури или резки температурни промени. Напр. не го оставяйте продължително време в автомобил. При големи температурни колебания оставяйте измервателния уред да се адаптира и преди продължаване на работата винаги извършвайте проверка на точността (вж. „Проверка за точност на измервателния уред“, Страница 159).

При екстремни температури или големи температурни разлики точността на измервателния уред може да се влоши.

▶ Избягвайте силни удари или изпускане на измервателния уред. След ударни въздействия върху измервателния уред трябва да извършвате проверка на точността му, преди да продължите да го използвате (вж. „Проверка за точност на измервателния уред“, Страница 159).
Kogato prenasяте уреда, предварително го изключвайте. При изключване модулът за колебателни движения се застопорява, тъй като при силни вибрации може да бъде повреден.

Включване и изключване

За включване на измервателния уред преместете пусковия прекъсвач (4) в позиция "On". Веднага след включване измервателният уред излъчва лазерни лъчи през отворите (1).
▶ Не насочвайте лазерния лъч към хора или животни; не гледайте срещу лазерния лъч, също и от голямо разстояние.

Измервателният инструмент може да се използва по всяко време с лазерен приемник (19).

За изключване на измервателния инструмент преместете пусковия прекъсвач (4) в позиция "Off". При изключване модульт за колебателните движения се блокира.
▶ Не оставяйте уреда включен без надзор; след като приключите работа, го изключвайте. Други лица могат да бъдат заслепени от лазерния лъч.

При преминаване на максимально допустимата температура от 45 °C уредът се изключва за предпазване на лазерния диод. След охлаждане измервателният уред е otroно готов за работа и може да бъде включен.

Автоматично изключване

Ако за прибл. 120 минути не бъде натиснат бутон на измервателния уред, за предпазване на батериите измервателният уред се изключва автоматично.

За да включите повторно измервателния уред след автоматично изключване, можете или да преместите пуско-

вия прекъсвач (4) първо до позиция "Off" и след това от- ново да включите измервателния уред, или да натиснете еднократно бутона за избор на режим на работа (3).

За да деактивирате автоматичното изключване, натиснете и задръжте поне 3 секунди бутона за режим на работа (3) (при включен измервателен уред). При деактивиране на автоматичното изключване лазерните линии примигват кратко за потвърждение.

Указание: Ако работната температура надхвърли 45 °C, автоматичното изключване не може да бъде деактивира-но.

За да активирате автоматичното изключване, изключете и отново включете измервателния уред.

Работни режими

Лазерният уред разполага с няколко работни равнини, между които можете да превключвате по всяко време:

– Режим на кръстосани линии и точка (вж. фиг. А): Измервателният уред генерира една хоризонтална и една вертикална лазерни линии напред, както и по една лазерна точка нагоре и надолу.
– Хоризонтален режим (вж. фигур. В): Измервателният инструмент генерира водоравна лазерна равнина.
- Вертикален режим (вж. фигур. С): Измервателният инструмент генерира отвесна лазерна линия.

При поставяне на измервателния уред на тавана вертикалната лазерна линия се излъчва през горната лазерна точка.

- Режим точка (вж. фигур. D): Измервателният уред генерира по една точка нагоре и надолу.

За да смените режима на работа, натискайте бутона за режим на работа на лазера (3) докато лазерните лъчи не се генерират в желания режим на работа.

Всички режими на работа са възможни както с автоматично нивелиране, така и с функцията за наклон.

Всички режими на работа са подходящи за работа с лазерния приемник (19).

Автоматично нивелиране

Измервателният уред следи по време на работа положе- нието по всяко време. При монтаж в рамките на зоната на самонивелиране от ±4° той работи с автоматично нивели- ране. Извън зоната на самонивелиране той автоматично преминава към функция за накланяне.

Поставете измервателния уред на хоризонтална здрава основа, захванете го на универсалната стойка (11) или на статив (21).

Автоматичното нивелиране изравнява неравностите в зоната на самонивелиране от ±4° автоматично. Измервателният уред е нивелиран, когато лазерните лъчи светнат за постоянно.

Ако автоматичното нивелиране не е възможно, напр. когато повърхността, на която уредът е поставен, се отклонява от хоризонталата повече от 4°, лазерните линии започват да мигат първо за 2 с с бърз такт, след което на

всеки 5 s многократно в бърз такт. Измервателният уреде в режим на накланяне.

За по-нататьшна работа с автоматичното нивелиране поставете измервателния уред хоризонтално и изчакайте самостоятелното му нивелиране. Когато измервателният уред бъде поставен в границите на диапазона за автоматично нивелиране от ±4°, лазерните лъчи започват да светят непрекъснато.

При разърсвания или промяна на положението по време на работа измервателният уред се нивелира отново автоматично. След приключване на нивелирането проверете позицията на лазерните лъчи по отношение на референтни точки, за да избегнете грешки вследствие на отместване на уреда.

Работа с функцията за наклон (вж. фигур. Е)

Поставете измервателния уред върху наклонена основа. При работа с функцията за наклон лазерните започват да мигат първо за 2 s с бърз такт, след което на всеки 5 s многократно в бърз такт.

Във функцията за наклон лазерните линии вече не са нивелирани и не е задължително да преминават отвесно една на друга.

Проверка за точност на измервателния уред

Фактори, влияещи на точността

Най-голямо влияние върху точността има околната температура. Специално температурната разлика от пода нагоре може да предизвика отклонения на лазерния лъч.

Тъй като температурните разлики са най-силни в близост до пода, при разстояния над 20 m трябва задължително да монтирате измервателния уред на статив. Освен това при възможност винаги поставяйте измервателния уред в средата на работната площ.

Наред с външните фактори, причина за отклонения могат да бъдат също и фактори, свързани с уреда (напр. падане или силни вибрации/удари). Затова винаги преди започване на работа проверявайте точността на нивелиране.

Винаги първо проверявайте точността на височината и на нивелиране на хоризонталната лазерна линия, след това точността на нивелиране на вертикалната лазерна линия. Ако при някоя от проверките измервателният уред надх-върли максимально допустимото отклонение, той трябва да бъде ремонтиран в оторизиран сервис за електроинструменти на Bosch.

Проверка на точността на височината на хоризонталната линия

За проверката трябва да имате свободна зона за измерване с твърда основа с дължина 5 m между две стени А и В.

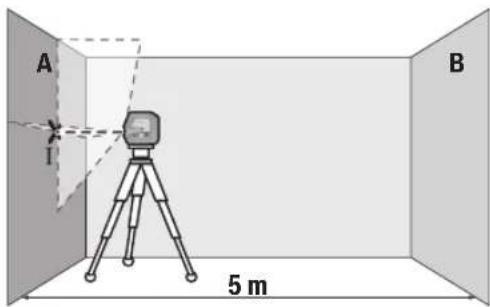

– Монтирайте измервателния уред близо до стената А на статив или го поставете върху твърда равна повърхност. Включете измервателния уред и изберете режим с кръстосани линии.

– Насочете лазера към близката стена А и го изчакайте да се нивелира. Маркирайте средата на пресечната точка на двете лазерни линии (точка I).

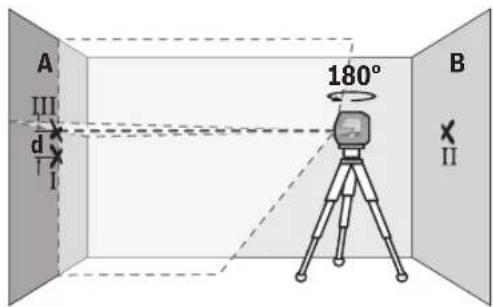

• Завъртете измервателния уред на 180°, изчакайте го да се нивелира автоматично и маркирайте пресечната точка на двете лазерни линии върху стената В (точка II).
• Поставете измервателния уред – без да го въртите – близо до стената В, включете го и го оставете да се нивелира.

– Изместете измервателния уред по височина (чрез статива или при необходимост с подлагане), така че пресечната точка на лазерните лъчи да попада точно върху маркираната преди това точка II на стената В.

• Завъртете измервателния уред на 180°, без да променяте височината. Насочете го към стената А така, че вертикалната лазерна линия да преминава през маркираната преди това точка I. Изчакайте измервателният уред да се нивелира и маркирайте пресечната точка на лазерните лъчи на стената А (точка III).
• Разликата d между двете маркирани точки I и III на сте- ната А дава действителното отклонение по височина на измервателния уред.

10 m × ±0,3 mm/m = ±3 mm. Следователно разликата d между точките I и III трябва да е най-много 3 mm.

Проверка на точността на нивелиране на хоризонталната линия

За проверката се нуждаете от свободна площ от прибл. 5 × 5 m.

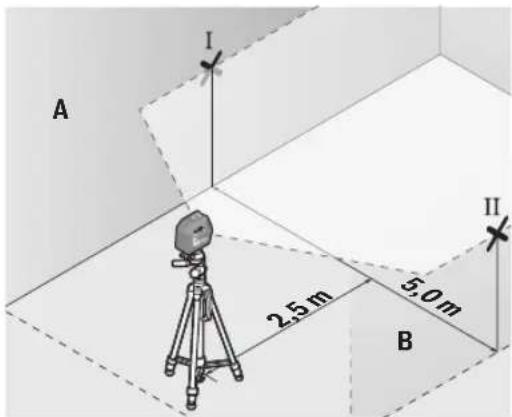

– Монтирайте измервателния уред в средата между стените А и В върху статив или го поставете върху здрава равна основа. Включете измервателния уре и изберете режим с хоризонтални линии. Изчакайте автоматичното нивелиране на измервателния уред.

- Маркирайте средата на лазерната линия на двете сте- ни на разстояние от лазерния уред по 2,5 m (точка I на стена А и точка II на стена В).

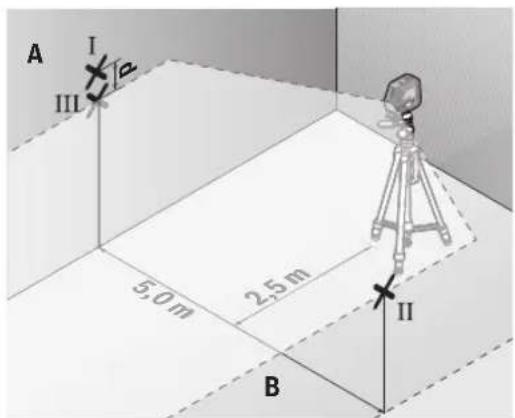

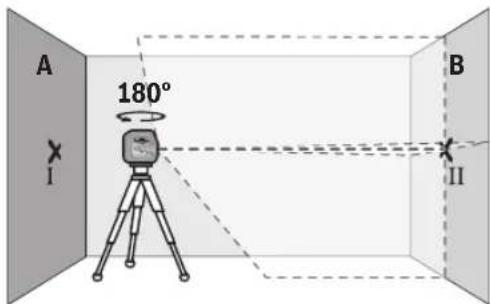

• Завъртете измервателния уред на 180°, поставете го на разстояние 5 m и изчакайте да се нивелира.
  – Изместете измервателния уред по височина (чрез статива или при необходимост с подлагане), така че средата на лазерния лъч да попадне точно върху маркираната преди това точка II на стената В.
  – Маркирайте на стената А средата на лазерната линия като точка III (точно над, респ. под точка I).
• Разликата d между двете маркирани точки I и III на стената А дава действителното отклонение на измервателния уред от водоравната линия.

10 m × ±0,3 mm/m = ±3 mm. Следователно разликата d между точките I и III трябва да е най-много 3 mm.

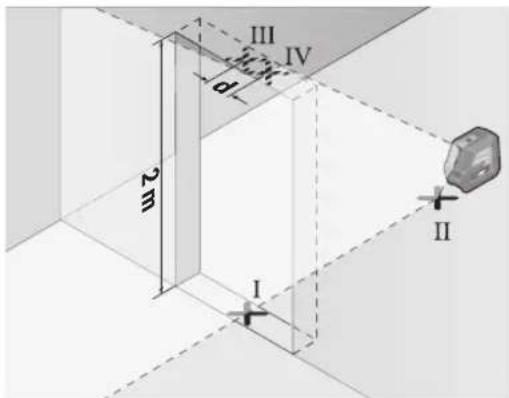

Проверка на точността на нивелиране във вертикално направление

За проверката се нуждаете от отвор на врата, при която (върху твърда основа) има най-малко по 2,5 м свободна площ от двете страни.

– Поставете измервателния уред на разстояние 2,5 m от отвора на вратата на твърда, равна основа (не на статив). Включете измервателния уре и изберете режим с вертикални линии. Насочете лазерната линия към вратата и изчакайте измервателният уред да се нивелира автоматично.

– Маркирайте средата на вертикалната лазерна линия на пода на отвора на вратата (точка I), на разстояние 5 m от другата страна на отвора на вратата (точка II), както и на горния ръб на отвора на вратата (точка III).

– Завъртете измервателния уред на 180° и го поставете от другата страна на отвора за врата непосредствено зад точка II. Изчакайте измервателният уред да се нивелира и насочете вертикалната лазерна линия така, че средата й да минава през точките I и II.
– Отбележете средата на лазерната линия на горния ръб на отвора за врата като точка IV.
– Разликата d между двете маркирани точки III и IV дава действителното отклонение по височина на измервателния уред.
– Измерете височината на отвора на вратата.

Максимално допустимото отклонение можете да изчисли- те по следния начин:

два пъти височината на вратата × 0,3 mm/m

Пример: При височина на вратата от 2 m максимальното отклонение може да бъде

2 × 2 m × ± 0,3 mm/m = ± 1,2 mm . Следователно точките III и IV може да са на разстояние една от друга наймного 1,2 mm.

Проверка на точността на отвеса

За проверката се нуждаете от свободна зона за измерване върху твърда основа с разстояние между пода и тавана прибл. 5 m.

– Монтирайте измервателния уред към въртящата се стойка (11) и го поставете на пода. Изберете точков режим и изчакайте автоматичното нивелиране на измервателния уред.

– Маркирайте центъра на горната лазерна точка на тавана (точка I). Маркирайте също така на пода центъра на долната лазерна точка (точка II).

– Завъртете измервателния уред на 180°. Позициони- райте го така, че центърът на долната лазерна точка да е точно върху маркираната точка II. Изчакайте авто- тичното нивелиране на измервателния уред. Марки- райте центъра на горната лазерна точка (точка III).

- Разликата d между двете маркирани точки I и III на та- вана дава действителното отклонение по височина на измервателния уред.

Максимално допустимото отклонение можете да изчисли- те по следния начин:

двойното разстояние между пода и тавана × 0,7 mm/m. Пример: При разстояние между пода и тавана от 5 m максималното отклонение може да бъде

2 × 5 m × ± 0,7 mm/m = ± 7 mm . Следователно точките I и III може да са на разстояние една от друга най-много 7 mm.

Указания за работа

▶ Винаги маркирайте центъра на лазерната точка, респ. на лазерната линия. С разстоянието големина-

та на лазерната точка, респ. на лазерната линия се променя.

Работа с въртящата се стойка RM 10 (вж. фигур. F-H)

С помощта на въртящата се стойка (11) можете да завъртате измервателния уред на 360° около централна, винаги видима отвесна точка. Така лазерните линии могат да бъдат позиционирани точно, без да бъде променяна позицията на измервателния уред.

С винта за фино регулиране (14) можете прецизно да подравните вертикални лазерни линии точно спрямо референтните точки.

Поставете измервателния уред с водещия канал (6) върху направляващата шина (12) на въртящата се стойка (11) и вкарайте измервателния уред до упор в платформата.

За демонтиране издърпайте измервателния уред от въртящата се стойка в противоположна посока.

Възможности за позициониране на въртящата се стойка: – поставена върху равна повърхност,

- захваната с винтове към вертикална повърхност,

– с помощта на магнитите (15) към метални повърхности.

– в комбинация със скобата за тавани (16) към лайстни на тавани.

Преди да включите измервателния уред, подравнете въртящата се стойка (11) грубо.

Работа с лазерната мерителна плочка

Лазерната мерителна плоча (20) подобрява видимостта на лазерния лъч при неблагоприятни работни условия и по-големи разстояния.

Отразяващата половина на лазерната мерителна плоча (20) подобрява видимостта на лазерната линия, а през прозрачната половина лазерната линия може да се види и от обратната страна на лазерната мерителна плоча.

Работа със статив (принадлежност)

Използването на статив осигурява стабилно, регулируемо по височина монтиране на измервателния уред. Поставете измервателния уред с 1/4" поставката за статив (5) върху присъединителния винт на статива (21) или на обикновен триножник за фотоапарат. Затегнете измервателния уред с винта на статива.

Преди да включите измервателния уред, насочете статива грубо.

Монтиране с универсалната стойка (принадлежност) (вижте фиг. N)

С помощта на универсалната стойка (17) можете да захващате измервателния уред напр. към вертикални повърхности, тръби или намагнетизиращи се материали. Универсалната стойка е подходяща също така и за поставяне на пода и облекчава настройването по височина на измервателния уред.

Изравнете универсалната стойка (17) грубо, преди да включите измервателния уред.

Работа със стойката LB 10 (аксесоари)

С помощта на стойката (18) можете да закрепвате измервателния уред към вертикални повърхности или намагнетизиращи се материали. В комбинация със скобата за тавани (16) измервателният уред може да се нивелира и на височина.

Преди да включите измервателния уред, подравнете стойката (18) грубо.

За по-добро наблюдаване на лазерния лъч при неблагоприятни светлинни условия (светла среда, непосредствени слънчеви лъчи) и на големи разстояния се препоръчва използване на лазерния приемник (19).

Всички режими на работа са подходящи за работа с лазерния приемник (19).

Очила за наблюдаване на лазерния лъч (принадлежност)

Очилата за наблюдаване на лазерния лъч филтрират околната светлина. Така лазерният лъч става по-лесно различим.

▶ Не използвайте лазерните очила като защитни очила. Лазерните очила служат за по-добро разпознаване на лазерния лъч; те не предпазват от лазерно лъчение.
▶ Не използвайте лазерните очила като слънчеви очила или при шофиране. Лазерните очила не предлагат пълна UV защита и намаляват възприемането на цветовете.

Работн ипримери (вижте фиг. I-N)

Примери за приложението на измервателния уред можете да видите на страницата с фигурите.

Поддържане и сервис

Поддържане и почистване

Подържайте измервателния уред винаги чист.

Не потопявайте измервателния уред във вода или други течности.

Избърсвайте замърсяванията с мека, леко навлажнена кърпа. Не използвайте почистващи препарати или разтворители.

Почиствайте редовно специално повърхностите на изхода на лазерния лъч и внимавайте да не остават власинки.

Съхранявайте и пренасяйте измервателния уред само във включената в окомплектовката предпазна чанта (24). При необходимост от ремонт предоставяйте измервателния уред в чантата (24).

Клиентска служба и консултация относно употребата

Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относно резервни части. Покомпонентни чертежи и информация за резервните части ще откриете и на: www.bosch-

pt.com

Екипът по консултация относно употребата на Bosch ще Ви помогне с удоволствие при въпроси за нашите про- дукти и техните аксесоари.

Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-цифрения каталожен номер, изписан на табелката на уреда.

България

Robert Bosch SRL

Тел.: [phone] (Български)

Измервателният уред, допълнителните приспособления и опаковките трябва да бъдат подложени на екологична преработка за усвояване на съдържащите се в тях суровини.

Не изхвърляйте измервателните уреди и батериите при битовите отпадъци!

Само за страни от ЕС:

Съгласно европейска директива 2012/19/EC измервателните уреди, които не могат да се ползват повече, а съгласно европейска директива 2006/66/EO повредени или изхабени обикновени или акумулаторни батерии трябва да се събират и предава за оползотворяване на съдържащите се в тях суровини.

Македонски

A) Работното поле може да се намали поради неповолни услови на околината (на пр. директна изложеност на сончеви зраци).

B) kaj 20-25°C
