РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GTL 3 Professional BOSCH

Български.....Страница 221

Srpski.... Strana 232

Slovensko.... Stran 242

Hrvatski ....Stranica 252

Указания за безопасна работа

За да работите безопасно и сигурно с измервателния уред, трябва да прочетете внимателно всички указания. Не допускайте предупредителните та-

белки върху измервателния уред да станат нечетливи. СЪХРАНЯВАЙТЕ ТЕЗИ УКАЗАНИЯ НА СИГУРНО МЯСТО.

▶ Внимание – ако бъдат използвани различни от приведените тук приспособления за обслужване или настройване или ако се изпълняват други процедури, това може да Ви изложи на опасно облъчване.
Измервателният уред се доставя с предупредителна табелка на английски език (означена на изображението на измервателния уред на графичната страница с номер 2).

Лазерно лъчение от клас 2 не гледайте срещу лазерния лъч IEC 60825-1:2007-03 <1 mW, 635 nm

▶ Преди пускане в експлоатация залепете върху английската предупредителна табелка включения в окомплектовката стикер на Вашия език.

Не насочвайте лазерния лъч към хора или животни; не гледайте срещу лазерния лъч. Този измервателен уред излъчва лазерени лъчи от клас 2 съгласно IEC 60825-1. С него можете да заслепите хора.

▶ Не използвайте очилата за наблюда- ване на лазерния лъч като предпазни работни очила. Тези очила служат за по- доброто наблюдаване на лазерния лъч, те не предпазват от него.
▶ Не използвайте очилата за наблюда- ване на лазерния лъч като слънчеви очила или докато участвате в уличното движение. Очилата за наблюдаване на лазерния лъч не осигуряват защита от ултравиолетовите лъчи и ограничават възприемането на цветовете.
Допускайте измервателният уред да бъде ремонтиран само от квалифицирани техници и само с използване на оригинални резервни части. С това се гарантира запазването на функциите, осигуряващи безопасността на измервателния уред.
▶ Не оставяйте деца без пряк надзор да работят с измервателния уред. Могат неволно да заслепят други хора.

Не поставяйте измервателния уред и мерителната плоча за таван 14 в близост до сърдечни стимулатори.

Магнитите 4 от долната страна на измервателния уред и магнитите на мерителната плоча за таван създават поле, което може да наруши функционирането на сърдечни стимулатори.

Дръжте измервателния уред и мерителната плоча за таван 14 на безопасно разстояние от магнитни носители на информация и чувствителни към магнитни полета уреди. Поради действието на магнитите 4 от долната страна на измервателния уред и магнитите на мерителната плоча за таван може да се стигне до невъзвратима загуба на информация.

Функционално описание

Моля, отворете разгъвашата се страница с фигурите на измервателния уред и, докато четете ръководството, я оставете отворена.

Предназначение на уреда

Измервателният уред е предназначен за определяне и проверка на прави ъгли, както и за подравняването на плочки под 45° и 90°.

Изобразени елементи

Номерирането на елементите се отнася до изображението на измервателния уред на страницата с фигурите.

1 Отвор за изходящия лазерен лъч
2 Предупредителна табелка за лазерния лъч
3 Пусков прекъсвач
4 Магнити
5 Сериен номер
6 Капак на гнездото за батерии
7 Бутон за застопоряване на капака на гнездото за батерии
8 Индикатор за състоянието на батериите
9 Лазерна мерителна плоча
10 Плоча за насочване
11 Изрези в плочата за насочване
12 Предпазна чанта
13 Очила за наблюдаване на лазерния лъч*
14 Измервателна плочка за таван*

*Изобразените на фигурите и описаните допълнителни приспособления не са включени в стандартната окомплектовка на уреда. Изчерпателен списък на допълнителните приспособления можете да намерите съответно в каталога ни за допълнителни приспособления.

Технически данни

Лазерен уред за подравняване на плочки GTL 3
	Professional
Каталожен номер	3 601 K15 200
Работен диапазон (с лазерна мерителна плоча или с мерителна плоча за таван)	20 m ^1)
Точност на ъглите ± 0,2 mm/m	2)
Работен температурен диапазон	-10 °C ... +50 °C
Температурен диапазон за съхраняване	-20 °C ... +70 °C
Относителна влажност на въздуха, макс.	90 %
Клас лазер	2
Тип лазер	635 nm, <1 mW
C _6	1
Батерии	4 x 1 , 5 V L R 6 ( A A )
Продължителност на работа– с 2 лазерни линии– с 3 лазерни линии	18 h12 h
Автоматично изключване след прибл.	30 min
Маса съгласно EPTA-Procedure 01/2003	0,5 kg
Габаритни размери	156 x 102 x 98 mm
Вид защита	IP 54 (защитен от проникване на прах и на вода при напръскване)

1) При неблагоприятни условия (напр. непосредствени слънчеви лъчи) работният диапазон може да е по-малък.
2) Неточността на ъгъла между лазерната линия 45° и лазерната линия 90° е макс. ±0,4 mm/m.
Моля, обърнете внимание на каталожния номер на табелката на измервателния уред, търговските наименования могат в някои случаи да бъдат променяни.
За еднозначното идентифициране на Вашия измервателен уред служи серийният номер 5 на табелката му.

Монтиране

Поставяне/смяна на батериите

Препоръчва се за работа с измервателния уред да се ползват alkalно-манганови батерии.

За отваряне на капака на гнездото за бате- рии 6 натиснете бутона 7 и отворете капака нагоре. Поставете батериите. При това внимавайте полярността им да е правилна, както е показано на изображението от вътрешната страна на капака.

Ако индикаторът за състоянието на батериите 8, започне да мига, батериите са изтощени. Измервателният уред може да работи прибл. 2 h от момента на започване на мигането.

Ако индикаторът за състоянието на батериите 8 свети постоянно, по-нататьшна работа не е възможна. Малко след това измервателният уред се изключва автоматично.

Винаги заменяйте всички батерии едновременно. Използвайте само батерии от един и същ производител и с еднакъв капацитет.

▶ Ако продължително време няма да из- ползвате уреда, изваждайте батериите от него. При продължително съхраня- ване батериите могат да протекат и да се саморазредят.

Работа с уреда

▶ Предпазвайте измервателния прибор от овлажняване и директно попадане на слънчеви лъчи.
▶ Не излагайте измервателния уред на екстремни температури или резки температурни промени. Напр. не го оставяйте продължително време в автомобил. При големи температурни разлики оставяйте измервателният уред да се темперира, преди да го включите. При екстремни температури или големи температурни разлики точността на измервателния уред може да се влоши.
▶ Избягвайте силни удари или изпускане на измервателния уред. Ако измервателният уред претърпи силни удари, преди да продължите работа, трябва винаги да извършвате проверка на точността (вижте «Точност на ъглите», страница 225).

Включване и изключване

За включване на измервателния уред натиснете краткотрайно еднократно пусковия прекъсвач 3. Непосредствено след включване измервателният уред излъчва трите лазерни линии 0°, 45° и 90° през изходящите отвори 1, освен това индикаторът за състоянието на батериите 8 свети в продължение на 3 s.

▶ Не насочвайте лазерния лъч към хора или животни; не гледайте срещу лазерния лъч, също и от голямо разстояние.

При второто натискане на пусковия прекъс- вач 3 измервателният уред се превключва от 3-линеен режим в 2-линеен режим: излъчват се само лазерните линии 0° и 90°.

За изключване на измервателния уред на- тиснете пусковия прекъсвач 3 за трети път.

Деактивиране на автоматичното изключване

След 30 min работа измервателният уред се изключва автоматично.

За да деактивирате автоматичното изключване, при включване задръжте пусковия прекъсвач 3 натиснат в продължение на 3 s. При деактивиране на автоматичното изключване лазерните линии мигат кратко за потвърждение.

▶ Не оставяйте уреда включен без надзор; след като приключите работа, го изключвайте. Други лица могат да бъдат заслепени от лазерния лъч.

За да активирате отново автоматичното изключване, изключете измервателния уред и го включете повторно с кратко натискане на пусковия прекъсвач 3. При включването лазерните линии не мигат.

Точност на ъглите

Фактори, влияещи на точността

Най-голямо влияние върху точността има околната температура. Особено силно отклонение на лазерния лъч предизвикват големи температурни разлики от пода нагоре.

Затова поставете измервателния уред по възможност по-близо до работната повърхност и застопорете долната му страна по възможност успоредно на работната повърхност.

Наред с външните влияния отклонения на резултатите могат да предизвикат и причини, свързани с уреда (напр. ако бъде изтърван или претърпи силни удари). Затова винаги преди започване на работа про-верявайте точността му.

Проверка на точността на ъглите

За проверката се нуждаете от свободна повърхност с размери прибл. 10 x 5 m на здрава и равна основа.

Ако при някоя от проверките измервател- ният уред надхвърли максимально допусти- мото отклонение, той трябва да бъде ре- монтиран в оторизиран сервис за електро- инструменти на Бош.

Проверка на точността на ъгъла между лазерните линии 0° и 90°

– Поставете измервателния уред в един от ъглите на измерваната повърхност. Включете го и го насочете така, че лазерната линия 0° да е по продължение на дългата страна на повърхността, а лазерната линия 90° – по продължение на късата й страна.

- Маркирайте пресечната точка на лазерните лъчи на пода (точка I). Освен това маркирайте средата на лазерната линия 0° на разстояние 5 m (точка II) на разстояние 10 m (точка III).

- Поставете измервателния уред (без да го завъртате) на разстояние 5 м, така че пресечната точка на лазерните линии да попада в маркираната точка II, а лазерната линия 0° да преминава през точка III. Маркирайте средата на лазерната линия 90° на разстояние 5 м (точка IV).

- Завъртете измервателния уред на 90°, така че средата на лазерната линия 0° да преминава през точка IV. При това пресечната точка на лазерните линии трябва да остане в точка II. - Маркирайте средата на лазерната линия 90° на разстояние 5 m като точка V, по възможност по-близо до точка I. - Разликата d на двете точки V и I дава действителното отклонение на лазерните линии 0° и 90° от правия ъгъл.

На разстояние 2 x 5 m = 10 m максима допустимото отклонение възлиза на: 10 m x ±0,2 mm/m = ±2 mm.

Следователно разликата d между точките I и V трябва да е най-много 2 mm.

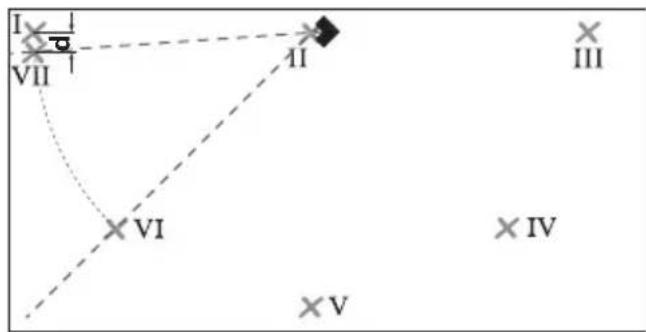

Проверка на точността на ъгъла между лазерните линии 0° и 45°

– Поставете измервателния уред в един от ъглите на измерваната повърхност. Включете го и го насочете така, че лазерната линия 0° да е по продължение на дългата страна на повърхността, а лазерната линия 90° – по продължение на късата й страна.

- Маркирайте пресечната точка на лазерните лъчи на пода (точка I). Освен това маркирайте средата на лазерната линия 0° на разстояние 5 m (точка II) на разстояние 10 m (точка III).

– Поставете измервателния уред (без да го завъртате) на разстояние 5 m, така че пресечната точка на лазерните линии да попада в маркираната точка II, а лазерната линия 0° да преминава през точка III. Маркирайте лазерната линия 45° на разстояние 5 m (точка IV).

– Завъртете измервателния уред на 45°, така че средата на лазерната линия 0° да преминава през точка IV. При това пресечната точка на лазерните линии трябва да остане в точка II. Маркирайте лазерната линия 45° на раз- стояние 5 m като точка V.

- Завъртете измервателния уред на 45°, така че средата на лазерната линия 0° да преминава през точка V. При това пресечната точка на лазерните линии трябва да остане в точка II. Маркирайте лазерната линия 45° на разстояние 5 m като точка VI.

I II III VII VI IV V

– Завъртете измервателния уред на 45°, така че средата на лазерната линия 0° да преминава през точка VI. При това пресечната точка на лазерните линии трябва да остане в точка II.
– Маркирайте лазерната линия 45° на разстояние 5 m като точка VII, по възможност по-близо до точка I.
- Разликата d на двете точки VII и I дава действителното отклонение на лазерните линии 0° и 45°.

Н а разстояние 4 x 5 m = 20 m максим допустимото отклонение възлиза на: 20 m x ±0,4 mm/m* = ±8 mm.

Следователно разликата d между точките I и VII трябва да е най-много 8 mm.

* стойността ±0,4 mm/m се получава от точността на ъгъла ±0,2 mm/m плюс възможна неточност при завъртане от 0,2 mm/m.

Указания за работа

Поставяйте измервателния уред вина- ги хоризонтално на пода, респ. захва- щайте го хоризонтално към стена. При отклонение от хоризонталното положе- ние ъглите са по-малки от 45°, респ. 90°.
▶ Маркирайте винаги точно средата на лазерната линия. Широчината на лазерната линия се променя с разстоянието.
▶ Никога не използвайте за подравняване лазерните линии, които поставен на земята измервателен уред излъчва на стените. Измервателният уред не е с автоматично нивелиране, поради което линията на стената е крива.
Отправната точка за подравняване на плочки е пресечната точка Р на лазерните линии непосредствено пред измервателния уред. За да проверите МАЛНО, измервателният уред трябва да бъде завъртян спрямо тази пресечна точка, вижте фигура F.

Поставяйте измервателния уред само върху чиста плоча за насочване 10. Ако повърхността на плочата за насочване е неравна и замърсена, измервателният уред не е в хоризонтална позиция и резултатите от измерването могат да се окажат неверни.

Работа с плочата за насочване (вижте фигури D-E)

С помощта на плочата за насочване 10 можете да поставите измервателния уред хоризонтално също и на неравна или недостатъчно твърда основа.

Плочата за насочване 10 е също така подходяща за захващане на измервателния уред към стена. Захванете плочата за насочване към стена или към наклонена повърхност така, че да е осигурена срещу приплъзване, напр. с обикновени винтове. Използвайте либела, за да поставите плочата за насочване строго хоризонтално.

Позициониране на измервателния уред върху плочата за насочване: Поставете измервателния уред с магнитите 4 надолу върху плочата за насочване 10. Мрежата от линии от горната страна на плочата за насочване помага за точното позициониране на измервателния уред. За пренасянето на 90°, респ. 45° ъгли поставете плочата за насочване успоредно на отправен ръб или на цокъл на стена и поставете измервателния уред така, както е очертано от горната страна на плочата.

Работа с лазерната мерителна плоча/мерителната плоча за таван (вижте фиг. А)

Лазерната мерителна плоча 9 мерителната плоча за таван 14 подобряват видимостта на лазерния лъч при неблагоприятни условия и на по-големи разстояния.

Отразяващата половина на лазерната мерителна плоча 9 подобрява видимостта на лазерната линия, а през прозрачната половина лазерната линия може да се види и от обратната страна на лазерната мерителна плоча.

Мерителната плоча за таван 14 (не е включена в окомплектовката) може да бъде използвана също така за по-добро виждане на лазерните линии. Тя разполага с отразяваща и прозрачна половина, също както лазерната мерителна плоча.

Очила за наблюдаване на лазерния лъч (допълнително приспособление)

Очилата за наблюдаване на лазерния лъч филтрират околната светлина. Така червената светлина на лазерния лъч се възприема по-лесно от окото.

▶ Не използвайте очилата за наблюда- ване на лазерния лъч като предпазни работни очила. Тези очила служат за по- доброто наблюдаване на лазерния лъч, те не предпазват от него.

▶ Не използвайте очилата за наблюда- ване на лазерния лъч като слънчеви очила или докато участвате в уличното движение. Очилата за наблюдаване на лазерния лъч не осигуряват защита от ултравиолетовите лъчи и ограничават възприемането на цветовете.

Примери

Проверка на прави ъгли (вижте фиг. А)

Поставете измервателния уред в единия ъгъл на помещението и го позиционирайте така, че лазерната линия 0° да е успоредна на отправната линия (напр. стена). Измерете разстоянието между лазерната линия и отправната линия непосредствено до измервателния уред и на възможно по-голямо разстояние от него. Завъртете измервателния уред така, че двете разстояния да са еднакви.

След това измерете разстоянията между лазерната линия 90° и стената най-малко на две места. Ако разстоянията до лазерната линия 90° са еднакви, стените са под прав ъгъл.

Поставяне на плочки в прави редици (вижте фиг. В)

Поставете измервателния уред в единия ъгъл, така че лазерната линия 0° да е успоредна на едната страна. Поставете първата квадратна плочка на пресечната точка на лазерните линии 0° и 90°.

Поставяне на плочки по диагонал (вижте фиг. С)

Поставете измервателния уред така, че лазерната линия 45° да маркира диагонал- ната фуга на плочките.

Поставяне на плочки в кухненски бокс (вижте фигур. D)

Първо определете височината, на която трябва да започва първият ред плочки. С помощта на плочата за насочване 10 закрепете измервателния уред вертикално на стената, така че лазерната линия 90° да маркира долния ръб на първия ред плочки.

Поставяне на плочки, подравнени спрямо ръб (вижте фигур. Е)

Поставете измервателния уред върху плочата за насочване 10 на ръба, така че единият страничен изрез 11 на плочата за насочване да е плътно до ръба. Лазерната линия 0° трябва да е успоредна на ръба. Така лазерната линия 90° маркира долния ред плочки.

Поддържане и сервис

Поддържане и почистване

Съхранявайте и пренасяйте уреда само във включената в окомплектовката предпазна чанта.

Подържайте измервателния уред винаги чист.

Не потопявайте измервателния уред във вода или други течности.

Избърсвайте замърсяванията с мека, леко навлажнена кърпа. Не използвайте почистващи препарати или разтворители.

Почиствайте редовно специално повърхностите на изхода на лазерния лъч и внимавайте да не остават власинки.

Ако въпреки прецизното производство и строгия контрол възникне дефект, ремон- тът трябва да се извърши в оторизиран сервис за електроинструменти на Бош.

Моля, когато се обръщате към представите- лите на Бош с въпроси и когато поръчвате резервни части, непременно посочвайте 10-цифрения каталожен номер от табелката на измервателния уред.

При необходимост от ремонт предоставляйте измервателния уред в чантата 12.

Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относно резервни части. Монтажни чертежи и информация за резервни части можете да намерите също и на

www.bosch-pt.com

Екипът от консултанти на Бош ще Ви помогне с удоволствие при въпроси относно закупуване, приложение и възможности за настройване на различни продукти от производствената гама на Бош и допълнителни приспособления за тях.

Роберт Бош ЕООД - България

Бош Сервиз Център

Гаранционни и извънгаранционни ремонти ул. Сребърна № 3–9

1907 София

Teʌ.: [phone]

Тел.: [phone]

Teʌ.: [phone]

Измервателния уред, допълнителните приспособления и опаковките трябва да бъдат подложени на екологична преработка за усвояване на съдържащите се в тях суровини.

Само за страни от ЕС:

Не изхвърляйте уреда при битовите отпадъци! Съгласно Директивата на ЕС 2002/96/ЕО относно бракувани електрически и електронни устройства и утвърж- даването й като национален закон електро- инструментите, които не могат да се из- ползват повече, трябва да се събират отделно и да бъдат подлагани на подходяща преработка за оползотворяване на съдържащите се в тях вторични суровини.

Акумулаторни или обикновени батерии:

Не изхвърляйте батерии при битовите отпадъци или във водохранилища, не ги изгаряйте. Обикновени или акумулаторни батерии трябва да бъдат събирани, рециклирани или унищожавани по екологичен начин.

Само за страни от ЕС:

съгласно Директива 91/157/ЕИО дефектни или изхабени акумулаторни или обикновени батерии трябва да бъдат рециклирани.

Правата за изменения запазени.

Uputstva o sigurnosti

Sva uputstva se moraju čitati, da bi sa alatom radili bez opasnosti i sigurno. Nikada nemojte da tablice sa opomenom na mernom alatu budu nečitljive. DOBRO ČUVAJTE OVA UPUTSTVA.

▶ Oprez – ako se koriste drugi uredjaji za rad ili podešavanje od onih koji su ovde navedeni, ili izvode drugi postupci, može ovo voditi eksplozijama sa zračenjem.
▶ Merni alat se isporučuje sa pločicom upozorenja na engleskom jeziku (na slici mernog alata, na stranici sa slikama označena je sa brojem 2).

Lasersko zračenje klase 2 ne gledajte u zrak IEC 60825-1:2007-03 <1 mW, 635 nm

▶ Pre prvog puštanja u rad prelepite englesku tablicu sa upozorenjem sa isporučenom nalepnicom na Vašem jeziku.

Ne upravljajte laserski zrak na osobe ili životinje i ne gledajte sami u laserski zrak. Ovaj merni alat proizvodi lasersko zračenje klase lasera 2 prema IEC 60825-1. Na taj način možete zaslepiti osobe.

▶ Ne koristite laserske naočare za posmatranje kao zaštitne naočare. Laserske naočare za posmatranje služe za bolje prepoznavanje laserskog zraka, one ne štite od laserskog zračenja.
▶ Ne upotrebljavajte laserske naočare za posmatranje kao naočare za sunce ili u putnom saobraćaju. Laserske naočare za posmatranje ne pružaju punu UV zaštitu i smanjuju opažanje boja.
▶ Neka Vam merni alat popravlja stručno osoblje i samo sa originalnim rezervnim delovima. Time se obezbedjuje, da sigurnost mernog alata ostaje sačuvana.
▶ Ne dopu štaje deci korišćenje mernog alata sa laserom bez nadzora. Oni bi mogli nenamerno zaslepiti osoblje.

Merni alat i stropnu mjernu ploču 14 ne stavljajte blizu pejsmekera. Magneti 4 na donjoj strani mernog alata, kao i magneti na stropnoj mernoj ploči proizvode magnetsko polje koje može poremetiti funkciju pejsmekera.

▶ Merni alat i stropnu mernu ploču 14 držite podalje od magnetskih nosača podataka i magnetski osetljivih uređaja.

Pod dejstvom magneta 4 na donjoj strani mernog alata kao i magneta na stropnoj mernoj ploči, može doći do neizbežnih gubitaka podataka.

Opis funkcija

Molimo da otvorite preklopljenu stranicu sa prikazom mernog alata, i ostavite ovu stranicu otvorenu dok čitate uputstvo za rad.
