GCL 2-50 G Professional - 激光笔 BOSCH - 免费用户手册

产品类型	十字线激光指示器
品牌	博世
型号	GCL 2-50 G Professional
类别	激光水平仪
激光颜色	绿色 (500-540 nm)
激光等级	2
无接收器测量范围	约30米
带接收器测量范围	高达50米
调平精度	± 0.3 mm/m
自动调平范围	± 4°
旋转	非旋转
电源	4节AA电池（1.5 V）或NiMH充电电池（4× AA）
续航时间（碱性电池）	十字线模式下约12小时
防护等级	IP54（防尘和防溅水）
尺寸（长 × 宽 × 高）	约145 × 65 × 110 mm
重量（含电池）	约0.72 kg
三脚架安装	是，1/4英寸螺纹
主要功能	水平线和垂直线，十字模式，自动调平功能带警告信号
维护与清洁	用柔软的干布擦拭。用棉签清洁激光输出窗口。
安全	请勿直视激光束。必要时使用激光防护眼镜。
备件与可维修性	标准AA电池。其他备件可从博世售后服务获得。
一般信息	2年保修。中国为博世制造。

常见问题 - GCL 2-50 G Professional BOSCH

博世GCL 2-50 G使用什么类型的电池？

使用4节AA碱性电池（1.5 V）或相同规格的NiMH充电电池。请勿混用新旧电池。

如何打开和关闭设备？

按下侧面的开/关按钮。短按可打开激光并进入水平线模式；长按可激活垂直线模式。关闭设备需长按按钮。

激光闪烁是什么意思？

闪烁表明设备未调平或超出自动调平范围（±4°）。请将其放置在更平坦的表面上。

如何校准激光水平仪？

水平仪已在出厂时预校准。如有必要，可由授权的博世售后服务中心重新校准。请勿自行拆卸。

我可以在室外使用该设备吗？

可以，但绿色激光在强光下可见度较低。使用激光接收器（LR 1 G或类似型号）可将测量范围提升至50米。

带接收器的最大测量范围是多少？

使用博世LR 1 G激光接收器时，测量范围可达50米。无接收器时，在中等光照条件下约为30米。

如何清洁激光输出窗口？

使用干燥或微湿（纯水）的棉签。切勿使用溶剂或粗糙的布料。轻轻擦拭，不要按压。

该设备防水吗？

防护等级为IP54：防尘和防溅水。请勿浸入水中。

如何将设备安装到三脚架上？

将设备底部的安装螺母旋到标准1/4英寸螺纹的三脚架上。用手拧紧。

如果激光不亮怎么办？

首先检查电池：安装新电池并注意极性。如果问题仍然存在，请联系博世售后服务。

用户手册 GCL 2-50 G Professional BOSCH

必须阅读并注意所有说明，以安全可靠地操作测量仪。如果不按照给出的说明使用测量仪，可能会影响集成在测量仪中的保护功能。测量仪上的警戒牌应保持清晰可读的状态。请妥善保存本说明书，并在转交测量仪时将本说明书一起移交。

▶ 小心 - 如果使用了与此处指定的操作或校准设备不同的设备，或执行了不同的过程方法，可能会导致危险的光束泄露。
▶ 本测量仪交付时带有一块激光警戒牌（在测量仪示意图的图形页中标记）。
如果激光警戒牌的文字并非贵国语言，则在第一次使用前，将随附的贵国语言的贴纸贴在警戒牌上。

不得将激光束指向人或动物，请勿直视激光束或反射的激光束。可能会致人炫目、引发事故或损伤眼睛。

▶ 如果激光束射向眼部，必须有意识地闭眼，立即从光束位置将头移开。
▶ 请不要对激光装置进行任何更改。
激光视镜不得用作护目镜。激光视镜用于更好地识别激光束；然而对激光束并没有防护作用。
激光视镜不得用作太阳镜或在道路交通中使用。激光视镜并不能完全防护紫外线，还会干扰对色彩的感知。
▶ 仅允许由具备资质的专业人员使用原装备件修理测量仪。如此才能够确保测量仪的安全性能。
▶ 不得让儿童在无人看管的情况下使用激光测量仪。可能意外地让人炫目

216|中文

请勿在有易燃液体、气体或粉尘的潜在爆炸性环境中使用测量仪。测量仪器内可能产生火花并点燃粉尘和气体。

不要将磁性附件靠近植入物和其他医疗设备，例如心脏起搏器或胰岛素泵。附件的磁性会产生磁场，这可能对植入物或医疗设备的功能产生不利影响。

让磁性附件远离磁性数据媒体和对磁性敏感的设备。附件的磁性作用可能会导致不可逆的数据丢失。

产品和性能说明

请注意本使用说明书开头部分的图示。

按照规定使用

测量仪用于确定和检测水平线、垂直线以及下对点。

本测量仪适合在室内和室外使用。

插图上的机件

机件的编号和仪器详解图上的编号一致。

(1) 激光束发射口
(2) 电池指示灯
(3) 激光运行模式按键
(4) 电源开关
(5) 1/4英寸三脚架接头
(6) 导槽
(7) 电池盒盖的固定扳扣
(8) 电池盒盖
(9) 激光警戒牌

(10) 序列号

(11) 旋转支架 (RM 10) A)

(12) 导轨

(13) 固定长孔

(14) 旋转支架的微调螺栓

(15) 磁铁

(16)天花板夹子（DK 10）A)

(17) 通用支架 (BM 1) ^A)

(18) 支架 (LB 10) A)

(19) 激光接收器 ^A)

(20) 激光靶 ^A)

(21) 三脚架 (BT 150) A)

A) 图表或说明上提到的附件，并不包含在基本的供货范围中。本公司的附件清单中有完整的附件供应项目。

技术参数

点、线激光测量仪	GCL 2-50 G
物品代码	3601 K66 M..
工作范围 ^A)
-标准激光线	15米
-带激光接收器的激光线	5-50米
-激光点	10米
找平准确性 ^B)(C)
-激光线	±0.3毫米/米
-激光点	±0.7毫米/米
自找平范围	±4度
找平时间	<4秒
工作温度	-10摄氏度至+45摄氏度
仓储温度	-20摄氏度至+70摄氏度
基准高度以上的最大使用高度	2000米
最大相对湿度	90%
脏污程度符合IEC 61010-1	2^D)
激光等级	2
激光线
-激光种类	500-540纳米,<10毫瓦
-C _6	10
-发散角	50×10毫弧度(全角)
激光点
-激光种类	500-540纳米,<1毫瓦
-C _6	1
-发散角	0.8毫弧度(全角)
兼容的激光接收器	LR7
三脚架接头	1/4英寸
电池	4×1.5伏特LR6(AA)
重量符合EPTA-Procedure01:2014	0.58公斤
尺寸(长×宽×高)
-无支架	126×63×115毫米
-带旋转支架RM 10	145×63×180毫米
防护类型	IP 64

A) 工作范围可能会因为环境条件不利（比如阳光直射）而缩小。
B) 在20-25摄氏度时
C) 给出的数值以正常至有利的环境条件为前提（例如无振动、无大雾、无烟雾、无直接的阳光照射）。强烈的温度波动之后可能导致精度偏差。
D) 仅出现非导电性污染，不过有时会因凝结而暂时具备导电性。

型号铭牌上的序列号(10)是测量仪唯一的识别码。

安装

装入/更换电池

建议使用碱性电池运行测量仪。

要打开电池盒盖(8)，向上按压固定扳扣(7)并取下电池盒盖。装入电池。

根据电池盒内部的图示，注意电极是否正确。

电池指示灯(2)始终显示当前的电池状态。

当电池电量不足时，激光线的亮度缓慢减弱。

如果电池快没电了，电池指示灯(2)会持续闪烁。激光线每5分钟闪烁5秒。

如果电池没电了，则激光线和电池指示灯会在测量仪关闭前再闪烁一次。

务必同时更换所有的电池。请使用同一制造厂商所生产的相同容量电池。

▶ 长时间不用时，请将电池从测量仪中取出。在长时间存放于测量仪中的情况下，蓄电池可能会腐蚀以及自行放电。

工作

投入使用

▶ 不可以让湿气渗入仪器中，也不可以让阳光直接照射在仪器上。

请勿在极端温度或温度波动较大的情况下使用测量仪。比如请勿将测量仪长时间放在汽车内。温度波动较大的情况下，先让测量仪的温度稳定下来，在继续加工前应先进行精度检查(参见“测量仪精度检查”，页218)。

如果仪器曝露在极端的气候下或温差相当大的环境中，会影响测量仪的测量准确度。

避免让测量仪发生剧烈碰撞或将其跌落。测量仪受到强烈的外部作用之后，在重新使用之前务必进行精度检查(参见“测量仪精度检查”，页218)。

▶ 运输时，请关闭测量仪。关机后摆动零件会被锁定，否则摆动零件可能因为强烈的震动而受损。

接通/关闭

如要接通测量仪，将电源开关(4)推到位置“On”。启动后，测量仪立即从放射口(1)射出激光束。

▶ 不得将激光束对准人或动物，也请勿直视激光束，即使和激光束相距甚远也不可以做上述动作。

测量仪可以随时搭配激光接收器(19)使用。

如要关闭测量仪，请将电源开关(4)推到位置Off。关闭状态下，摆动单元会被锁止。

▶ 测量仪接通后应有人看管，使用后应关闭。激光可能会让旁人炫目。

超出所允许的最高工作温度45℃时，测量仪就会关闭以保护激光二极管。待测量仪冷却后便能够再度操作，此时您又可以再度开动仪器了。

自动断开装置

如果在约120分钟的时间内没有按下测量仪上的任何按键，则测量仪自动关闭，以保护蓄电池。

为了在测量仪自动关机后重新开机，可以先将电源开关(4)推到位置“Off”，然后重新开机，或按压激光运行模式按键(3)。

如需停用自动断开装置，请（在测量仪接通时）按住激光运行方式按键(3)至少3秒钟。如果自动断开装置已停用，则激光束短促闪烁进行确认。

提示：如果超出运行温度45℃，则自动断开装置无法再停用。

关闭测量仪然后再开动仪器，便可以再启动自动关机功能。

运行模式

本测量仪有若干种不同的运行模式，可以随时进行转换：

- 交叉找平模式和点模式（参见插图A）：测量仪向前生成一根水平激光线和一根垂直激光线以及向上和向下分别生成一个垂直激光点。

- 水平模式（参见插图B）：测量仪生成一根水平激光线。

- 垂直模式（参见插图C）：测量仪生成一根垂直激光线。

如测量仪在房间内定位，则垂直激光线会显示在高于上激光点的天花板上。

- 点模式（参见插图D）：测量仪向上和向下分别生成一个垂直激光点。

如要切换运行模式，请多次按压激光运行模式按钮(3)，直至在所需的运行模式下生成激光束。

所有的运行模式既可以带自动找平功能，也可以带倾斜功能。

所有运行模式都适用于带激光接收器(19)工作。

自动找平功能

测量仪在运行期间随时监控位置。当安装在±4度的自调平范围内时，自动找平功能启动。在自调平范围外时，自动切换到倾斜功能。

工作时使用自动找平功能（参见插图A-D）

将测量仪放到一个水平的、稳固的底板上，将其固定到旋转支架(11)或三脚架(21)上。

在±4度的自找平范围内自动校平。一旦激光束持续亮起，则表示测量仪已找平。

如果无法自动找平，比如因为测量仪的支承面与水平偏差超过4度，激光线会首先以快节拍闪烁2秒

钟，然后再每5秒钟以快节拍闪烁多次。测量仪处于倾斜功能模式。

如需通过自动找平功能执行进一步的操作，请水平放置测量仪，然后等其自找平。一旦测量仪处于±4度的自调平范围内，激光束会常亮。

运行中若出现抖动或位置改变，测量仪会自动再次找平。在找平之后得利用参考点检查激光的位置，以避免因为仪器的位置改变而造成误测。

218|中文

工作时使用倾斜功能（参见插图E）

将测量仪放到一个合适的底板上。使用倾斜功能工作时，激光线会首先以快节拍闪烁2秒钟，然后再每5秒钟以快节拍闪烁多次。

使用倾斜功能时，激光线不再找平以及强制性地彼此垂直。

测量仪精度检查

影响精度的因素

操作环境的温度是最大的影响因素。尤其是由地面往上延伸的渐进式温度差异可能会转移激光束。

由于接近地面的温度积层最大，所有当测量距离超过20米时最好把仪器安装在三脚架上。另外，尽可能把测量仪摆在测量场所的中央。

除了外部影响，对设备特殊的影响（例如掉落或强烈撞击）也会导致出现偏差。因此，每次工作前都要检查校准准确性。

首先检测水平激光线的高度和找平准确性，然后检测垂直激光线的找平准确性。

如果在检查时发现测量仪的偏差超过最大极限，则将其交给Bosch客户服务处进行修理。

检测水平激光线的高度准确性

针对这项检查，您必须找一段无障碍物的5米长线段，而且该测量线段必须介于两面墙A和B之间。

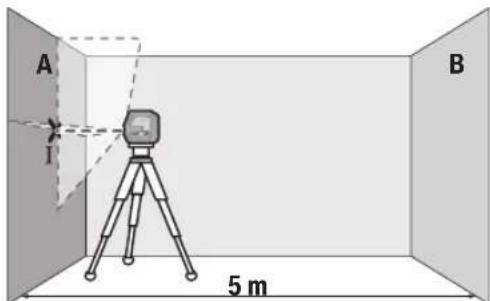

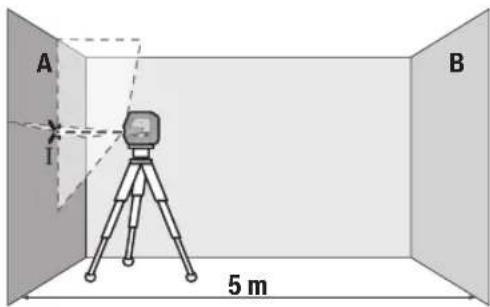

- 将测量仪安装在靠近墙面A的三脚架上，或将测量仪放置在稳固的平整基底上。接通测量仪，选择交叉线模式。

- 把激光束对准比较靠近的墙A并让测量仪找平。找到激光束在墙面上交叉的那一点（点I），并标记该点的中心位置。

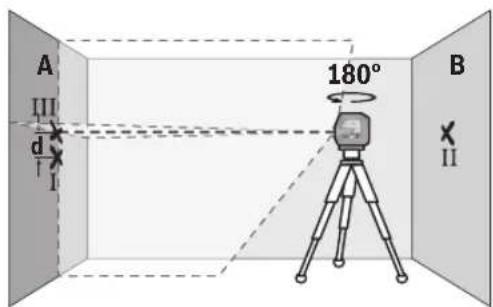

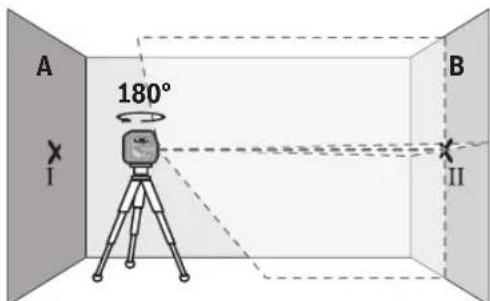

- 将测量仪旋转 180^ , 找平, 然后在对面的墙B上标记激光束的交叉点 (点Ⅱ)。

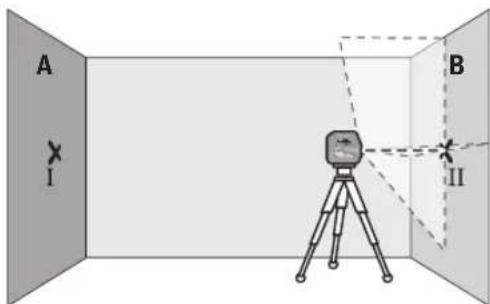

- 靠近墙B放下测量仪，不要旋转，接通，找平。

- 调整测量的高度（借助三脚架，必要时通过垫板），使激光线的交叉点正好与墙B上之前标记的点Ⅱ重合。

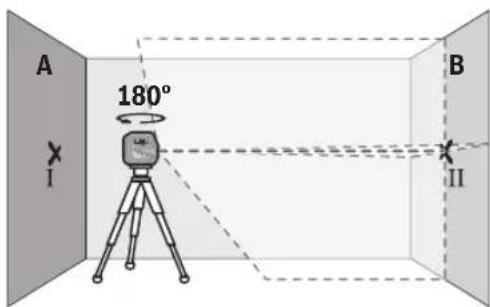

- 将测量仪旋转 180^ , 不要改变高度。将测量仪对准墙A, 使垂直激光线穿过标记的点I。让测量仪找平并标记激光线在墙A上的交叉点 (点Ⅲ)。

- 墙A上标记的点I和点Ⅲ之间的差值d就是测量仪的实际高度差。

在 2 × 5 米 = 10 米的测量距离内允许的最大偏差为: 10 米 × ± 0.3 毫米/米 = ± 3 毫米。就是说, 点I和点III之间的差值d最大允许为3毫米。

检测水平激光线的找平准确性

针对这项检测，必须找一块约5×5米的空闲区域。

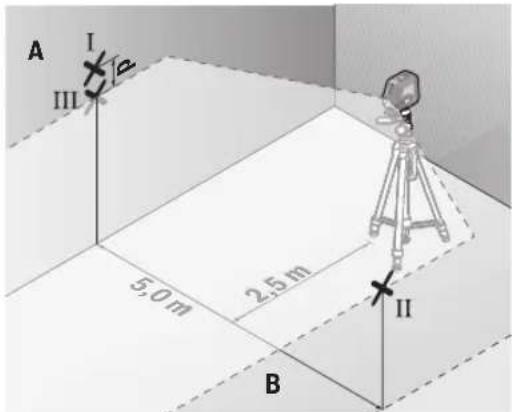

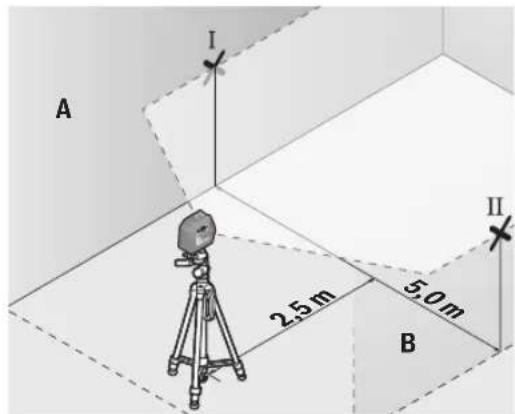

- 将测量仪安装A和B墙面之间的三脚架上，或将测量仪放置在稳固的平整基底上。接通测量仪，选择水平模式。让测量仪找平。

- 在距测量仪2.5米的两墙上标记激光线的中心（在墙A上标记点I，在墙B上标记点II）。

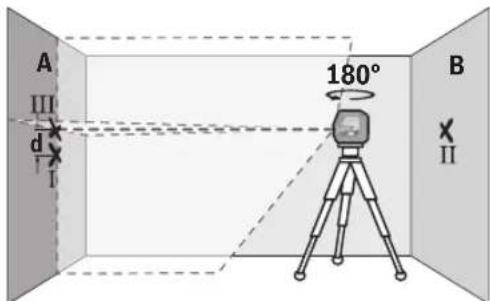

• 将测量仪旋转 180^ 放到5米的距离外，让其自动找平。
• 调整测量仪的高度（借助三脚架，必要时通过垫板），使激光线的中心正好与墙B上之前标记的点Ⅱ重合。

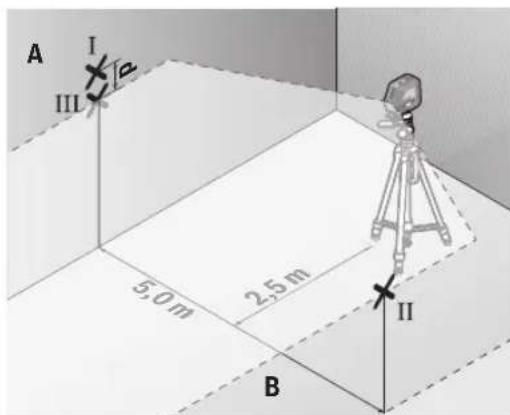

• 在墙A上将激光线的中心标记为点Ⅲ（垂直于点I上方或下方）。
• 墙A上标记的点I和点Ⅲ之间的差值d就是测量仪与水平面之间的实际偏差。

在 2 × 5 米 = 10米的测量距离内允许的最大偏差为：10米 × ± 0.3 毫米/米 = ± 3 毫米。就是说，点I和点Ⅲ之间的差值d最大允许为3毫米。

检查垂直激光线的找平准确性

检查时需要一个门孔，（在稳固基底上）检查时门各侧至少有2.5米的位置。

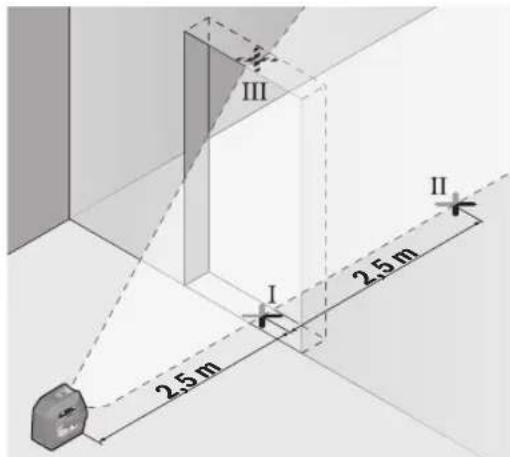

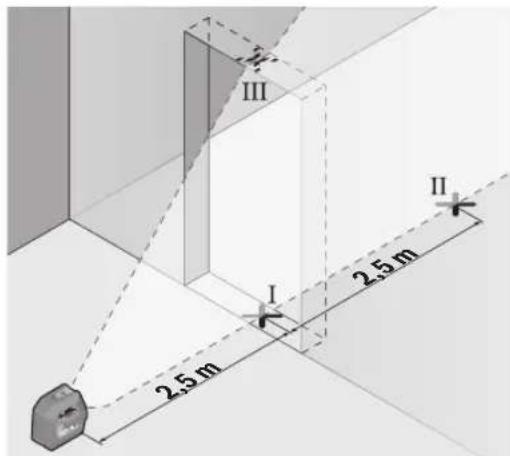

- 将测量仪放置在距离门孔2.5米远的稳固、平坦的基底上（而不是在三脚架上）。接通测量仪，选择垂直模式。将激光线对准门孔，让测量仪找平。

- 在门孔底（点Ⅰ）、距门孔侧面5米（点Ⅱ）和距门孔上边缘5米（点Ⅲ）处分别标记垂直激光线的中心。

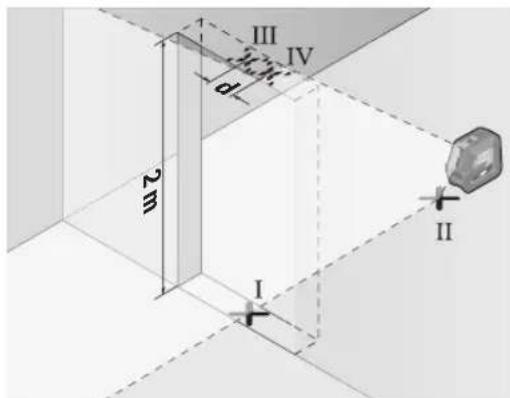

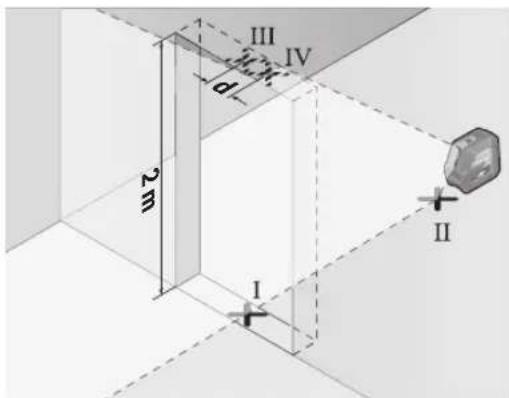

• 将测量仪旋转 180^ , 然后将其放到门口的另一侧, 正好位于点 II 的下方。让测量仪找平, 以校准垂直激光线, 使激光线的中心正好贯穿点 I 和点 II。
• 将门孔上边缘的激光线中心标记为点IV。
• 点Ⅲ和Ⅳ之间的差值d就是测量仪在垂直方向的实际偏差。
• 测量门孔的高度。

请按如下步骤计算所允许的最大偏差：

两倍的门孔高度×0.3毫米/米

例如：门孔高度为2米，则允许的最大偏差

2 × 2 米 × ± 0.3 毫米/米 = ± 1.2 毫米。就是说，点Ⅲ和Ⅳ之间最多相距1.2毫米。

检查焊点精度

针对这项检查，您必须找一段无障碍物的长线段，而且地面和天花板之间的距离应约为5米。

- 将测量仪安装到旋转支架(11)上，然后放到地面上。选择点模式，让测量仪找平。

- 标记天花板上的上部激光点中心（点Ⅰ）。此外，标记地板上的下部激光点的中心（点Ⅱ）。

220|中文

• 将测量仪旋转 180^ 。将其定位，使得下部激光点的中心位于已标记的点Ⅱ上。让测量仪找平。标记上部激光点的中心（点Ⅲ）。
• 天花板上点I和点Ⅲ之间的差值d就是测量仪在垂直方向的实际偏差。

请按如下步骤计算所允许的最大偏差：

两倍的地面至天花板的距离×0.7毫米/米。

例如：地面至天花板之间的距离为5米时，则允许的最大偏差

2 × 5 米 × ± 0.7 毫米/米 = ± 7 毫米。就是说，点I和III之间最多相距7毫米。

工作提示

▶ 仅使用激光点或激光线中心来标记。激光点的大小或激光线段的宽度会随著距离而改变。

工作时使用旋转支架RM 10（参见插图F-H）

借助旋转支架(11)可将测量仪器围绕始终可见的中央下对点进行360度的转动。这样就能精准设置激光线，而无需改变测量仪的位置。

使用微调螺栓(14)可以精确地将垂直激光线与基准点对齐。

将测量仪的导槽(6)放在旋转支架(11)的导轨(12)

上，然后将测量仪推到平台上，直到极限位置。分开时以相反的方向将测量仪从旋转支架上拉出。

旋转支架定位选项：

• 立在一个水平面上，
• 拧到一个垂直面上，
• 借助磁铁(15)吸到金属表面,
• 用天花板夹子(16)夹到天花板条上。

接通测量仪前，请先大略地调整好旋转支架(11)。

使用激光靶工作

在条件不佳和距离较远时，激光靶(20)可以改善激光束的可见性。

反光的那半激光靶(20)可以改善激光线的可见性,通过透明的那半可以在激光靶的背面看到激光线。

使用三脚架（附件）工作

三脚架提供稳定且高度可调的测量底座。将测量仪用1/4英寸三脚架接头(5)安装到三脚架(21)或市售摄影三脚架的螺纹上。使用三脚架的固定螺栓拧紧测量仪。

在开动测量仪之前，先大略地调整好三脚架的位置。

用通用支架进行固定（附件）（参见插图N）

借助通用支架(17)，您可以将测量仪固定到垂直表面、管道或可磁化材料上。通用支撑也可以充当地面三脚架，它可以减轻调整测量仪高度的工作。接通测量仪前，请先大略地调整好通用支架(17)。

工作时使用支架LB 10（附件）

可以借助支架(18)将测量仪固定在垂直表面或可磁化材料上。也可以与天花板夹(16)组合，将测量仪在高度上对正。

接通测量仪前，请先大略地调整好支架(18)。

工作时使用激光接收器（附件）（参见插图N）

在光线不佳（周围环境明亮，阳光直射）且距离更远的情况下使用激光接收器(19)以更好地找到激光线。

所有运行模式都适用于带激光接收器(19)工作。

激光辨识镜（附件）

激光辨识镜会过滤周围环境的光线。因此激光束会显得更亮。

激光视镜不得用作护目镜。激光视镜用于更好地识别激光束；然而对激光束并没有防护作用。

激光视镜不得用作太阳镜或在道路交通中使用。激光视镜并不能完全防护紫外线，还会干扰对色彩的感知。

工作范例（参见插图I-N）

有关测量仪的使用范例请参考说插图说明。

维修和服务

维护和清洁

测量仪器必须随时保持清洁。

不可以把仪器放入水或其它的液体中。

使用潮湿，柔软的布擦除仪器上的污垢。切勿使用任何清洁剂或溶剂。

务必定期清洁激光出口，清洁时不可以在出口残留绒毛。

存储和搬运测量仪时，一定要将其放在保护袋(24)中。

需要修理时，请将测量仪装入保护袋(24)邮寄。

客户服务和应用咨询

本公司顾客服务处负责回答有关本公司产品的修理、维护和备件的问题。备件的展开图纸和信息也可查看：www.bosch-pt.com

博世应用咨询团队乐于就我们的产品及其附件问题提供帮助。

询问和订购备件时，务必提供机器铭牌上标示的10位数物品代码。

香港和澳门特别行政区

罗伯特博世有限公司

香港北角英皇道625号，21楼

客户服务热线：[phone]

传真：[phone]

电子邮件：[e-mail]

www.bosch-pt.com.hk

中国大陆

博世电动工具（中国）有限公司

中国 浙江省 杭州市

滨江区 滨康路567号

102/1F 服务中心

邮政编码：310052

电话：[phone] / 5588

传真：[phone] x 5566# / 5588#

电邮：[e-mail]

www.bosch-pt.com.cn

制造商地址：

Robert Bosch Power Tools GmbH

罗伯特·博世电动工具有限公司

70538 Stuttgart / GERMANY

70538 斯图加特 / 德国

废弃处理

必须以符合环保要求的方式回收再利用测量仪、附件和包装材料。

请勿将测量仪和电池/蓄电池扔到生活垃圾里!

仅适用于欧盟国家：

无法再使用的测量仪根据欧盟第2012/19/EU号指令，损坏的或旧充电电池/蓄电池根据欧盟第2006/66/EC号指令必须单独收集并根据环保要求进行回收利用。

繁體中文

安全注意事項

為確保能夠安全地使用本測量工具，您必須完整詳讀本說明書並確實遵照其內容。若未依照現有之說明內容使用測量工具，測量工具內部所設置的防護措施可能無法發揮應有功效。謹慎對待測量

工具上的警告標示，絕對不可讓它模糊不清而無法辨識。請妥善保存說明書，將測量工具轉交給他人時應一併附上本說明書。

▶ 小心·若是使用非此處指明的操作設備或校正設備，或是未遵照說明的操作方式，可能使您暴露於危險的雷射光照射環境之下。
▶ 本測量工具出貨時皆有附掛雷射警示牌（即測量工具詳解圖中的標示處）。
▶ 雷射警示牌上的內容若不是以貴國語言書寫，則請於第一次使用前將隨附的當地語言說明貼紙貼覆於其上。

請勿將雷射光束對準人員或動物，您本人亦不可直視雷射光束或使雷射光束反射。因為這樣做可能會對他人眼睛產生眩光，進而引發意外事故或使眼睛受到傷害。

▶ 萬一雷射光不小心掃向眼睛，應立刻閉上眼睛並立刻將頭轉離光束範圍。
▶ 請勿對本雷射裝備進行任何改造。
▶ 請勿將雷射眼鏡當作護目鏡使用。雷射眼鏡是用來讓您看清楚雷射光束：但它對於雷射光照射並沒有保護作用。
▶ 請勿將雷射眼鏡當作護目鏡使用，或在道路上行進間使用。雷射眼鏡無法完全阻隔紫外線，而且還會降低您對於色差的感知能力。
本測量工具僅可交由合格的專業技師以原廠替換零件進行維修。如此才能夠確保本測量工具的安全性能。
不可放任兒童在無人監督之下使用本雷射測量工具。他們可能會不小心對他人眼睛產生眩光
▶ 請不要在存有易燃液體、氣體或粉塵等易爆環境下操作本測量工具。測量工具內部產生的火花會點燃粉塵或氣體。

磁性配件不得接近植入装置以及諸如心律調節器或胰島素幫浦等其他醫療器材。配件磁鐵形成的磁場可能干擾植入裝置或醫療器材運作。

請讓磁性配件遠離磁性資料儲存裝置和易受磁場干擾的高靈敏器材。配件之磁鐵所形成的磁場可能造成無法挽救的資料遺失。

產品和功率描述

請留意操作說明書中最前面的圖示。

依規定使用機器

此測量工具的設計適合用來確認及檢查水平線、垂直線和鉛垂點。

本測量工具可同時適用於室內及戶外應用。

插圖上的機件

機件的編號和儀器詳解圖上的編號一致。

(1) 雷射光束射出口
(2) 電池電量指示器
(3) 雷射操作模式按钮
(4) 電源開關
(5) 1/4"三腳架固定座
(6) 導槽
(7) 電池盒蓋鎖扣
(8) 電池盒蓋
(9) 雷射警示牌

(10) 序號

(11) 旋轉座 (RM 10) ^A)
(12) 導軌

222|繁體中文

(13) 長形固定孔
(14) 旋轉座的微調螺栓
(15) 磁鐵
(16) 天花板夹具 (DK 10) A)
(17) 萬用托架 (BM 1) A)
(18) 托架 (LB 10) A)
(19) 雷射接收器 ^A)
(20) 雷射標靶 ^A)
(21) 三腳架 (BT 150) A)
(22) 伸縮桿 (BT 350) A)
(23) 雷射辨識鏡 ^A)
(24) 保護套袋 ^A)

A) 圖表或說明上提到的配件，並不包含在基本的供貨範圍中。本公司的配件清單中有完整的配件供應項目。

技術性數據

點、線雷射測量儀	GCL 2-50 G
產品機號號	3 601 K66 M..
工作範圍A)
-標準雷射標線	15 m
-具有雷射接收器的雷射標線	5-50 m
-雷射點	10 m
調平精準度B)(C)
-雷射標線	±0.3 mm/m
-雷射點	±0.7 mm/m
自動調平範圍	±4°
調平耗時	<4秒
操作溫度	-10°C...+45°C
儲藏溫度	-20°C...+70°C
從基準點高度算起的最大可測量高度	2000 m
空氣相對濕度最大值	90%
依照IEC 61010-1,污染等級為	2D)
雷射等級	2
雷射標線
-雷射種類	500-540 nm,<10 mW
-C6	10
-光束發散角	50×10 mrad(全角度)
雷射點
-雷射種類	500-540 nm,<1 mW
-C6	1
-光束發散角	0.8 mrad(全角度)
相容的雷射接收器	LR 7
三腳架固定座	1/4"
電池	4×1.5 VLR6 (AA)

點、線雷射測量儀	GCL 2-50 G
重量符合EPTA-Procedure01:2014	0.58 kg
尺寸(長×寬×高)
-不含托架	126 × 63 × 115 mm
-含旋轉座 RM 10	145 × 63 × 180 mm
防護等級	IP 64

A) 工作範圍在不利的環境條件下（例如陽光直射），工作範圍將縮小。
B) 温度為 20-25 ℃
C) 此處提供的是在一般至有利環境條件下可達到的數值（比如無震動、無霧氣、無煙霧、無陽光直射）。歷經劇烈溫度起伏之後，精準度可能會發生偏差。
D) 只產生非傳導性污染，但應預期偶爾因水氣凝結而導致暫時性導電。

從產品銘牌的序號(10)即可確定您的測量工具機型。

安装

装入/更換電池

建議使用鹼錳電池來驅動本測量工具。

若要打開電池盒蓋 (8)，請將鎖扣 (7) 往上推，然後取下電池盒蓋。裝入電池。

此時請您注意是否有依照電池盒內側上的電極標示正確放入。

您可隨時從電池電量指示器 (2) 知道電池目前的電量。

電池快沒電時，電射標線的亮度將逐漸降低。

電池的電力即將耗盡時，電池電量指示器 (2) 會持續閃爍。雷射標線會每隔 5 分鐘閃爍 5 秒。

電力完全耗盡時，雷射標線和電池電量指示器將在測量工具關機前最後再閃爍一次。

務必同時更換所有的電池。請使用同一製造廠商，容量相同的電池。

▶ 長時間不使用時，請將測量工具裡的電池取出。電池可能因長時間存放於測量工具中不使用而自行放電。

操作

操作機器

不可以讓濕氣滲入儀器中，也不可以讓陽光直接照射在儀器上。
勿讓測量工具暴露於極端溫度或溫度劇烈變化的環境。例如請勿將它長時間放在車內。歷經較大溫度起伏時，請先讓測量工具回溫，而且一定要檢查精準度，確認後才能繼續進行測量（參見「測量工具精準度檢查」，頁223）。如果儀器曝露在極端溫度下或溫差較大的環境中，會影響儀器的測量準確度。
測量工具須避免猛力碰撞或翻倒。測量工具遭受外力衝擊後，一律必須先檢查其精準度，確認後才能繼續使用(參見「測量工具精準度檢查」，頁223)。

若要搬運測量工具時，請先將它關閉。關機後擺動零件應要被鎖定，否則擺動零件可能因為強烈的震動而受損。

啟動／關閉

若要啟動測量工具，請將電源開關 (4) 推至

「On」。本測量工具開機後將隨即從射出口 (1) 發射一道雷射光束。

▶ 雷射光束不可以對準人或動物，操作人本身也不要直視光束，即使和光束相距甚遠也不可以做上述動作。

本測量工具可隨時搭配雷射接收器 (19) 一起使用。若要關閉測量工具，請將電源開關 (4) 推至 Off 位置。關閉時，擺動零件即遭鎖定。

不可放任啟動的測量工具無人看管，使用完畢後請關閉測量工具電源。雷射可能會對旁人的眼睛產生眩光。

當操作溫度已超出最高允許值 45 °C 時，將自動關機以保護雷射二極體。待測量工具冷卻後又能再度操作時，您即可重新開機。

自動關機功能

若持續約 120 分鐘未按壓測量工具上的任何按鈕，本測量工具將自動關機以維護電池使用壽命。

若要在自動關機之後重新啟動測量工具，您可先將電源開關 (4) 推至「Off」接著再重新啟動測量工具，或者按一下雷射操作模式按鈕 (3)。

若要停用自動關機功能，請在測量工具處於啟動狀態時按住雷射操作模式按鈕 (3) 不放，維持 3 秒鐘。自動關機功能成功停用時，雷射光束將短暫閃爍以示確認。

提示：操作溫度如果超過 45 °C，可能無法停用此自動關機功能。

若要啟用自動關機功能，請將測量工具關閉後再重新啟動即可。

操作模式

測量工具提供多種操作模式，供您隨時進行切換：-十字線及點形模式（請參考圖A）：測量工具將向前發射出一道水平及一道垂直雷射標線，並且從雷射點處垂直往上及往下發射。

- 水平模式（請參考圖 B）：測量工具將發射出一條水平雷射標線。

- 垂直模式（請參考圖 C）：測量工具將發射出一條垂直雷射標線。

在室內空間定位測量工具時，可以看到垂直雷射標線從上方雷射點射出後投射在天花板上。

- 點形模式（請參考圖 D）：測量工具從雷射點處垂直往上及往下發出雷射光束。

若要切換操作模式，請重複按壓雷射操作模式按鈕(3)，直到機器發射出所需操作模式的雷射光束。所有操作模式皆可選擇要使用自動調平功能和傾角功能。

所有操作模式皆適合使用雷射接收器 (19)。

自動調平功能

測量工具在運轉期間將隨時監控本身位置。架設位置若位於相差 ±4^ 的自動調平範圍內，將自動執行自動調平功能。架設位置若落於自動調平範圍之外，則將自動切換至傾角功能。

自動調平功能開啟之測量作業（請參考圖 A-D）

請將本測量工具放置在一個穩固的水平平面上，或將它固定在旋轉座 (11) 或三腳架 (21) 上。

自動調平功能會在相差 ±4^ 的自動調平範圍內自動調整。雷射光束轉為持續亮起時，即代表測量工具已完成調平。

若無法使用自動調平功能，例如一旦測量工具的所在平面與水平面之間相差達4°以上時，雷射標線會先快速閃爍2秒鐘，接著反覆每隔5秒快速閃爍。此時儀器正在使用傾角功能。

後續測量若要使用自動調平功能，請將本測量工具架設在水平平面上，然後等待其自動調平即可。測量工具一進入 ±4° 的自動調平範圍時，雷射光束隨即再度持續亮起。

測量工具在運轉期間若有振動或移位，將重新進行調平。在完作調平之後應利用參考點檢查雷射光束的位置，以免因為儀器位置改變而造成測量錯誤。

使用傾角功能進行測量（請參考圖 E）

請將本測量工具放置在一個穩固的水平平面上。進行測量時若有開啟傾角功能，雷射標線會先快速閃爍2秒鐘，接著反覆每隔5秒快速閃爍。

使用傾角功能時，雷射標線不再進行調平，也不再強制性地彼此垂直。

測量工具精準度檢查

影響精度的因素

操作環境的溫度是最大的影響因素。尤其是由地面往上延伸的漸進式溫度差異可能會使雷射光束改變方向。

靠近地面的位置其溫度分層變化最大，因此當測量距離超過 20 m 以上，一律應將本測量工具安裝在三腳架上。此外，請您將測量工具儘量架設在作業區的中央。

除了外在因素，發生偏差的原因亦可能來自機器本身（例如機器曾翻倒或受到猛力撞擊）。因此，每次開始工作之前，請您先進行調平精準度檢查。

一律先檢查水平雷射標線的高度精準度及調平精準度，然後再檢查垂直雷射標線的調平精準度。

如果檢查時發現測量工具的偏差超過最大極限。必須把儀器交給 Bosch 顧客服務處修理。

請檢查水平線的高度精準度

針對這項檢查，您必須在兩面牆 A 和牆 B 之間找出一段無障礙物、長度 5 m 的測量距離。

- 請將測量工具先安裝在三腳架上後，再架設到A牆附近的位置，或將測量工具放置在穩固的平坦基座上。啟動測量工具，然後選擇十字線模式。

224|繁體中文

- 把雷射光束對準比較靠近的 A 牆並讓測量儀進行調平。標示出雷射標線在牆上之交叉點的中心位置（1 點）。

• 將測量工具旋轉 180°，讓它進行調平，然後在對面的 B 牆上標出雷射標線的交叉點（II 點）。
• 將測量工具（不用旋轉）移至靠近 B 牆附近，然後啟動電源，讓它進行調平。

- 調整測量工具的高度（利用三腳架或者必要時可再墊高），讓雷射標線的交叉點正好對準先前在B牆上標出的Ⅱ點。

- 將測量工具旋轉 180°，但不用再改變其高度。這次要讓它對準那條通過 A 牆 I 點的垂直線。讓測

量工具進行調平，接著再到 A 牆上標出雷射標線的交叉點（Ⅲ點）。

- A 牆上標出的 I 與 III 兩點相差的高度 d 即是測量工具的實際高度偏差。

測量距離為 2 × 5 m = 10 m 時的最大容許偏差是： 10 m × ± 0.3 mm/m = ± 3 mm 。因此，I 和 III 兩點之間相差的距離 d 最多只能有 3 mm 。

請檢查水平線的調平精準度

針對這項檢查，您必須找一塊約 5 × 5 m 的無障礙物空間。

- 請將測量工具先安裝在三腳架上後，再架設到 A 牆與 B 牆的中間點，或將測量工具放置於穩固的平坦基座上。啟動測量工具，然後選擇水平模式。讓測量工具進行調平。

- 請在與測量工具相隔 2.5 m 的兩邊牆面上標出雷射標線的中心點（A 牆上為 I 點，B 牆上為 II 點）。

• 將測量工具旋轉 180° 後架設在相隔 5 m 距離的位置上，然後讓它進行調平。
• 調整測量工具的高度（利用三腳架或者必要時可再墊高），讓雷射標線的中心點正好對準先前在B牆上標出的Ⅱ點。
• 請在 A 牆上標出雷射標線的中心點，此即為Ⅲ點（與 I 點呈一垂直線，可能位於 I 點之上或之下）。

- A 牆上標出的 I 與 III 兩點相差的高度 d 即是測量工具的實際水平高度偏差。

測量距離為 2 × 5 m = 10 m 時的最大容許偏差是： 10 m × ± 0.3 mm/m = ± 3 mm 。因此，I 和 III 兩點之間相差的距離 d 最多只能有 3 mm 。

檢查垂直線的調平精準度

為進行此項檢查，您需要找出一處地面平坦穩固的門口，門的兩邊都至少有 2.5 m 的深度。

- 請將測量工具放置於穩固的平坦地面（不是三腳架）上，與門口相距 2.5 公尺。啟動測量工具，然後選擇垂直模式。將雷射線對準門口，讓測量工具進行調平。

- 請在門口地面上（I 點）、在門口另一邊與目前位置相距 5 m 的位置上（II 點）以及門口上緣處（III 點），標出垂直雷射標線的中心點。

• 將測量工具旋轉 180°，並將它移至門口另一邊，正好放在 II 點後。讓測量工具進行調平，並調整垂直雷射標線的位置，讓它的中心點剛好同時通過 I 點及 II 點。
• 在門口上緣處標出雷射標線的中心點，此即為 IV 點。
• III 與 IV 兩點之間相差的距離 d 即是測量工具的實際垂直偏差。
• 測量門口的高度。

最大容許偏差的計算方式如下：

兩倍的門口高度 × 0.3 mm/m

舉例來說：如果門口高度為 2 m，則最大容許偏差為

2 × 2 m × ± 0.3 mm/m = ± 1.2 mm 。因此，Ⅲ及Ⅳ兩點最多可相差 1.2 mm。

檢查鉛垂精準度

針對這項檢查，您必須在地板與天花板之間找出一段無障礙物、長度 5 m 左右的測量距離。

- 請先將測量工具安裝至旋轉座 (11) 上後，再放置到地面上。請選用點形模式，然後讓測量工具進行調平。

- 請在天花板上，請到天花板上標出上方雷射點的中心位置（I 點）。然後再到地面上，請到地板上標出下方雷射點的中心位置（II 點）。

- 將測量工具旋轉 180°。讓下方雷射點的中心位置定位在已標出的Ⅱ點上。讓測量工具進行調平。標出上方雷射點的中心位置（Ⅲ點）。

- 天花板上Ⅰ與Ⅲ兩點之間相差的距離 d 即是測量工具的實際垂直偏差。

最大容許偏差的計算方式如下：

兩倍的地板與天花板距離 × 0.7 mm/m。

舉例來說：如果地板與天花板之間的距離為 5 m，則最大容許偏差為

2 × 5 m × ± 0.7 mm/m = ± 7 mm 。因此，I 及 III 兩點最多可相差 7 mm。

作業注意事項

一律只能標示雷射點／雷射標線的中心位置。雷射點的大小或雷射線段的寬度會隨著距離而改變。

226|繁體中文

使用旋轉座 RM 10 進行測量（請參考圖 F-H）

本測量工具可在旋轉座(11)的輔助之下，沿著一個持續可見的中央鉛垂點360°旋轉。透過這個方法，不需移動測量工具的位置，即可標示雷射標線。

利用微調螺栓 (14) 即可精準地將垂直雷射標線校正至基準點上。

將測量工具的導槽(6)裝到旋轉座(11)的導軌(12)上，並將測量工具推到平台上，直到最底位置。若要拆開，請將測量工具朝旋轉座的相反方向推移即可。

旋轉座的可行固定方式：

- 直立於一個平坦水平面上、

- 利用螺絲鎖在垂直立面上、

- 利用磁鐵 (15) 即可吸附在金屬表面上，

- 搭配使用天花板夾具 (16) 即可固定在天花板邊條上。

先大致對準好旋轉座 (11) 再啟動測量工具。

使用雷射靶進行測量

雷射標靶 (20) 可增強雷射光束在不利條件下以及距離較長時的能見度。

雷射標靶 (20) 有一半具反射作用，它可增強雷射標線的能見度，另一半則是可透光，讓您從雷射標靶背面也能看清楚雷射標線。

使用三腳架（配件）進行測量

三腳架可為您提供一個可調整高度的穩固測量基座。請利用 1/4" 三腳架固定座 (5) 將測量工具安裝到三腳架 (21) 或一般市售相機三腳架的螺紋孔上。利用三腳架的止付螺絲，將測量工具旋緊固定。在啟動測量工具之前，先大略地調整好三腳架的位置。

利用萬用托架（配件）進行固定（請參閱圖 N）

您可利用萬用托架 (17) 將本測量工具固定在例如垂直平面、管件或磁性材料上。萬用托架也可以充當地面三腳架，它可以減輕調整測量工具高度的工作負擔。

在啟動測量工具之前，先大略調整好萬用托架 (17) 的位置。

使用托架 LB 10 進行測量（配件）

您可利用托架 (18) 將本測量工具固定於垂直立面或磁性材質上。測量工具搭配天花板夾具 (16) 後，高度方面也可進行調校。

先大致對準好托架 (18) 再啟動測量工具。

使用雷射接收器（配件）進行測量（請參考圖 N）

在不利照明條件之下（周圍環境明亮、陽光直射）且距離又較遠時，為能更容易捕捉雷射標線，請使用雷射接收器(19)。

所有操作模式皆適合使用雷射接收器 (19)。

雷射視鏡（配件）

雷射視鏡可過濾掉周圍環境的光線。因此，您的眼睛看到雷射光時會覺得較亮。

▶ 請勿將雷射眼鏡當作護目鏡使用。雷射眼鏡是用來讓您看清楚雷射光束：但它對於雷射光照射並沒有保護作用。
▶ 請勿將雷射眼鏡當作護目鏡使用，或在道路上行進間使用。雷射眼鏡無法完全阻隔紫外線，而且還會降低您對於色差的感知能力。

操作範例（請參閱圖 I-N）

有關測量工具的使用範例請參考說插圖說明。

維修和服務

維修和清潔

測量儀器必須隨時保持清潔。

不可以把儀器放入水或其它的液體中。

使用柔軟濕布擦除儀器上的污垢。切勿使用清潔劑或溶液。

務必定期清潔雷射射出口，清潔時射出口不可殘留毛絮。

儲放和搬運測量工具時，一定要將它放置在保護套袋 (24) 內。

如需送修，請將測量工具放入保護套袋 (24) 內後，再轉交給相關單位。

顧客服務處和顧客咨詢中心

本公司顧客服務處負責回答有關本公司產品的維修、維護和備用零件的問題。以下的網頁中有分解圖和備用零件相關資料：www.bosch-pt.com

如果對本公司產品及其配件有任何疑問，博世應用諮詢小組很樂意為您提供協助。

當您需要諮詢或訂購備用零件時，請務必提供本產品型號銘牌上10位數的產品機號。

中國香港和澳門特別行政區

羅伯特·博世有限公司

香港北角英皇道625號21樓

客戶服務熱線：[phone]

傳真：[phone]

電子郵件：[e-mail]

www.bosch-pt.com.hk

台灣

台灣羅伯特博世股份有限公司

建國北路一段90號6樓

台北市10491

電話: [phone]

傳真:[phone]

www.bosch-pt.com.tw

制造商地址：

Robert Bosch Power Tools GmbH

羅伯特·博世電動工具有限公司

70538 Stuttgart / GERMANY

70538 斯圖加特/ 德國

廢棄物處理

必須以符合環保要求的方式回收再利用損壞的儀器、配件和包裝材料。

不得將測量工具與電池當成一般垃圾丟棄！

僅適用於歐盟國家：

依據歐盟指令 2012/19/EU，無法再繼續使用的測量工具必須分別收集起來，然後遵照環保相關法規進行資源回收。而歐盟指令 2006/66/EC 中則要求已故障或汰換下來的充電電池／拋棄式電池亦須比照辦理。

한국어

안전 수칙
