KÄYTTÖOHJE GCL 2-50 G Professional BOSCH
fi Alkuperäiset ohjeet
el Prutótno obraúv arhanc
Mittaustyökalun vaarattoman ja turvallisen käytön takaamiseksi kaikki annetut ohjeet tulee lukea ja huomioida. Jos mittaustyöka-lua ei käytetä näiden ohjeiden mukaan,
tämä saattaa heikentää mittaustyökalun suojausta. Älä koskaan peitä tai poista mittaustyökalussa olevia varoituskilpiä. PIDÄ NÄMÄ OHJEET HYVÄSSÄ TALLESSA JA ANNA NE MITTAUSTYÖKALUN MUKANA EDELLEEN SEURAAVALLA KÄYTTÄJÄLLE.
- Varoitus – vaarallisen säteilyaltistuksen vaara, jos käytät muita kuin tässä mainittuja käyttö- tai säätö- laitteita tai menetelmiä.
▶ Mittalaite toimitetaan laser-varoituskilven kanssa (merkitty kuvasivulla olevaan mittalaitteen piirrokseen). - Jos laser-varoituskilven teksti ei ole käyttömaan kielellä, liimaa kilven päälle mukana toimitettu käyttömaan kielinen tarra ennen ensikäyttöä.

Älä suuntaa lasersädettä ihmisiin tai eläimiinäläkä katso sinua kohti näkyvään tai heijastuneeseen lasersäteeseen. Lasersäde voi aiheuttaa häikäistymistä, onnettomuuksia tai silmävaurioita.
- Jos lasersäde osuu silmään, sulje silmät tarkoituksella ja käännä pää välittömästi pois säteen linjalta.
- Älä tee mitään muutoksia laserlaitteistoon.
- Älä käytä laserlaseja suojalaseina. Laserlaseilla lasersäteen voi havaita paremmin; ne eivät kuitenkaan suojaa lasersäteilyltä.
- Älä käytä laserlaseja aurinkolaseina tai tieliikenteessä. Laserlasit eivät takaa kunnollista UV-suojausta ja ne heikentävät värien näkemistä.
Anna vain valtuutetun ammattilaisen korjata viallinen mittaustyökalu ja vain alkuperäisillä varaosilla. Siten varmistat, että mittaustyökalu säilyy turvallisena.
- Älä anna lasten käyttää lasermittaustyökalua ilman valvontaa. Muuten he voivat häikäistä työkalulla tahattomasti sivullisia.
Älä käytä mittaustyökalua räjähdysvaarallisessa ympäristössä, jossa on palonarkoja nesteitä, kaasuja tai pölyä. Mittaustyökalussa voi muodostua kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.

Älä pidä magneettisia tarvikkeita implant- tien tai muiden lääketieteellisten laitteiden (esimerkiksi sydämentahdistimen tai insuliinipumpun) lähellä. Tarvikkeiden magneetit muodostavat kentän, joka voi haitata implant- tien ja lääketieteellisten laitteiden toimintaa.
- Pidä magneettiset tarvikkeet etäällä magneettisista tietovälineistä ja magneettisesti herkistä laitteista.
Tarvikkeiden magneettivoiman takia laitteiden tiedot saattavat hävitä pysyvästi.
Tuotteen ja ominaisuuksien kuvaus
Huomioi käyttöohjeiden etuosan kuvat.
Määräystenmukainen käyttö
Mittaustyökalu on tarkoitettu vaaka- ja pystysuorien linjojen sekä luotipisteiden mittaukseen ja tarkistukseen.
Se soveltuu käytettäväksi sisä- ja ulkotiloissa.
Kuvatut osat
Kuvattujen osien numerointi viittaa kuvasivulla olevaan mittaustyökalun piirrokseen.
(1) Lasersäteen ulostuloaukko
(2) Paristonäyttö
(3) Laser-käyttötavan painike
(4) Käynnistyskytkin
(5) Jalustakiinnitin 1/4"
(6) Ohjausura
(7) Paristokotelon kannen lukitus
(8) Paristokotelon kansi
(9) Laser-varoituskilpi
(10) Sarjanumero
(11) Kääntöpidike (RM 10) ^A)
(12) Ohjainkisko
(13) Kiinnityskohdan pitkittäisreikä
(14) Kääntöpidikkeen hienosäätöruuvi
(15) Magneetti
(16) Sisäkattokiinnike (DK 10) ^A
(17) Yleispidike (BM 1) ^A)
(18) Pidike (LB 10) ^A)
(19) Laservastaanotin ^A)
(20) Lasertähtäintaulu ^A)
(24) Suojalaukku ^A
A) Kuvassa näkyvä tai tekstissä mainittu lisätarvike ei kuulu vakiovarustukseen. Koko tarvikevalikoiman voit katsoa tarvikeohjelmastamme.
Tekniset tiedot
| Piste- ja linjalaser GCL 2-50 G | |
| Tuotenumero | 3 601 K66 M.. |
| Kantama ^A) | |
| - Tavalliset laserlinjat 15 m | |
| - Laserlinjat laservastaanottimen kanssa | 5-50 m |
80|Suomi
Piste- ja linjalaser GCL 2-50 G
| – Laserpisteet 10 m | |
| Tasaustarkkuus ^B)C) | |
| – Laserlinjat ±0,3 mm/m | |
| – Laserpisteet ±0,7 mm/m | |
| Itsetasausalue ±4° | |
| Tasausaika < 4 s | |
| Käyttölämpötila -10 ... +45 °C | |
| Säilytyslämpötila -20 ... +70 °C | |
| Maks. käyttökorkeus meren-pinnan tasosta | 2 000 m |
| Suhteellinen ilmankosteus maks. | 90 % |
| Likaisuusaste standardin IEC 61010-1 mukaan | 2 ^D) |
| Laserluokka 2 | |
| Laserlinjat | |
| – Lasertyppi 500-540 nm, < 10 mW | |
| – C_6 | 10 |
| – Divergenssi 50 × 10 mrad (täysi kulma) | |
| Laserpisteet | |
| – Lasertyppi 500-540 nm, < 1 mW | |
| – C_6 | 1 |
| – Divergenssi 0,8 mrad (täysi kulma) | |
| Yhteensopiva laservastaano-tin | LR 7 |
| Jalustakiinnitin 1/4" | |
| Paristot 4 × 1,5 V LR6 (AA) | |
| Paino EPTA-Procedure 01:2014 -ohjeiden mukaan | 0,58 kg |
| Mitat (pituus × leveys × korkeus) | |
| – ilman pidikettä | 126 × 63 × 115 mm |
| – RM 10 -kääntöpidikkeen kanssa | 145 × 63 × 180 mm |
| Suojaus | IP 64 |
A) Epäedulliset ympäristöolosuhteet (esimerkiksi suora auringon-paiste) saattavat lyhentää kantamaa.
B) 20-25°C lämpötilassa
C) Ilmoitetut arvot edellyttävät normaaleja tai edullisia ympäristön olosuhteita (esim. ei tärinää, ei sumua, ei savua, ei suoraa aurin- gonpaistetta). Voimakkaista lämpötilan vaihteluista voi seurata tarkkuuden poikkeamia.
D) Kyseessä on vain johtamaton lika. Työkaluun voi kuitenkin syntyä joskus tilapäistä johtavuutta kasteen takia.
Mittaustyökalun tyyppikilvessä on yksilöllinen sarjanumero (10) tunnistusta varten.
Asennus
Paristojen asennus/vaihto
Suosittelemme käyttämään mittaustyökalua alkali-mangaani-paristojen kanssa.
Avaa paristokotelon kansi (8) painamalla lukitsinta (7) ylös-päin ja ota paristokotelon kansi pois. Asenna paristot kotelon sisään.
Aseta paristot oikein päin paristokotelon sisäpuolelle merkityn kuvan mukaisesti.
Paristonäyttö (2) näyttää aina paristojen nykyisen varaustilan.
Laserlinjojen kirkkaus vähenee vähitellen, kun paristojen varaus heikkenee.
Paristonäyttö (2) vilkkuu jatkuvasti, kun paristojen varaus ovat lähes lopussa. Laserlinjat vilkkuvat 5 minuutin väliajoin 5 sekunnin ajan.
Kun paristot ovat kuluneet loppuun, paristonäyttö vilkahtaa vielä kerran ennen mittalaitteen sammumista.
Vaihda aina kaikki paristot samanaikaisesti. Käytä vain sa- man valmistajan ja saman kapasiteetin paristoja.
▶ Ota paristot pois mittaustyökalusta, jos et käytä sitä pitkään aikaan. Paristot saattavat korrodoitua ja purkautua, jos niitä säilytetään pitkän aikaa mittaustyökalun sisällä.
Käyttö
Käyttöönotto
▶ Suojaa mittaustyökalu kosteudelta ja suoralta aurin-gonpaisteelta.
- Älä altista mittaustyökalua erittäin korkeille/matalille lämpötiloille tai suurille lämpötilavaihteluille. Älä säilytä työkalua pitkiä aikoja esimerkiksi kuumassa autossa. Anna suurten lämpötilavaihteluiden jälkeen mittaustyökalun lämpötilan ensin tasaantua ja suorita aina mittaustyökalun tarkkuuden tarkistus ennen työskentelyn jatkamista (katso "Mittaustyökalun tarkkuuden tarkistus", Sivu 81). Äärimmäiset lämpötilat tai lämpötilavaihtelut voivat vai-kuttaa mittaustyökalun tarkkuuteen.
- Älä altista mittaustyökalua koville iskuille tai putoamiselle. Jos mittaustyökaluun on kohdistunut kovia iskuja, sille täytyy tehdä aina tarkkuuden tarkistus (katso "Mittaustyökalun tarkkuuden tarkistus", Sivu 81).
▶ Sammuta mittaustyökalu, kun kuljetat sitä. Sammutuksen yhteydessä kääntöyksikkö lukitaan, jotta se ei vahingoitu voimakkaiden liikkeiden takia.
Käynnistys ja pysäytys
Mittalaite käynnistyy, kun kytket käynnistyskytkimen (4) asentoon "On". Mittalaite heijastaa lasersäteet heti käynnistyksen jälkeen ulostuloaukoista (1).
- Älä koskaan suuntaa lasersädettä ihmisiin tai eläimiin, älä myöskään itse katso lasersäteeseen edes kaukaa.
Mittalaitetta voi käyttää koska tahansa laservastaanotti- men (19) kanssa.
Sammuta mittalaite kytkemällä käynnistyskytkin (4) Offasentoon. Sammutuksen yhteydessä kääntöyksikkö luki-taan.
- Älä jätä mittaustyökalua päälle ilman valvontaa ja sammuta mittaustyökalu käytön lopussa. Muuten lasersäde saattaa häikäistä sivullisia.
Jos korkein sallittu 45 °C käyttölämpötila ylitetään, laite sammuu laserdiodin suojelemiseksi. Jäähtymisen jälkeen mittaustyökalu on taas käyttövalmis ja sen voi käynnistää uudelleen.
Toiminnan katkaisuautomatiikka
Jos mittaustyökalun painikkeita ei paineta n. 120 minuuttiin, mittaustyökalu sammu automaattisesti paristojen säästämiseksi.
Kun haluat käynnistää mittaustyökalun uudelleen automaattisen sammutuksen jälkeen, siirrä käynnistyskytkin (4) ensin "Off"-asentoon ja kytke mittaustyökalu uudelleen päälle, tai paina laserin käyttötavan painiketta (3).
Kun haluat deaktivoida katkaisuautomatiikan, pidä (mittaus- työkalun ollessa päällä) laserin käyttötavan painiketta (3) pohjassa vähintään 3 sekunnin ajan. Kun katkaisuutomat- tiikka on deaktivoitu, lasersäteet vilkkuvat lyhyesti sen vah- vistamiseksi.
Huomautus: jos käyttölämpötila on yli 45 °C, katkaisuautomatiikkaa ei voi enää deaktivoida.
Kun haluat aktivoida katkaisuautomatiikan, sammuta mittaustyökalu ja käynnistä se uudelleen.
Käyttötavat
Mittalaitteessa on useita käyttötapoja ja käyttötapaa voi vaihtaa koska tahansa:
- Ristilinja- ja pistekäyttö (katso kuva A): mittalaite heijastaa yhden vaakasuoran ja yhden pystysuoran laserlinjan eteenpäin sekä laserpisteen pystysuoraan ylöspäin ja alaspäin.
- Vaakasuuntainen käyttö (katso kuva B): mittalaite heijastaa vaakasuoran laserlinjan.
- Pystysuuntainen käyttö (katso kuva C): mittalaite heijastaa pystysuoran laserlinjan. Kun mittalaite on asennettu huoneeseen, pystysuora laserlinja kulkee katossa ylemmän laserpisteen ylitse.
- Pistekäyttö (katso kuva D): mittalaite heijastaa laserpisteen pystysuoraan ylöspäin ja alaspäin.
Kun haluat vaihtaa käyttötapaa, paina toistuvasti laser-käyttötavan painiketta (3), kunnes laite heijastaa halutun käyttötavan mukaiset lasersäteet.
Kaikkien käyttötapojen yhteydessä on mahdollista käyttää sekä tasausautomatiikkaa että kaltevuustoimintoa.
Kaikkia käyttötapoja voi käyttää laservastaanottimen (19) kanssa.
Tasausautomatiikka
Mittalaite valvoo käytön aikana jatkuvasti asentoaan. Kun laitteen asennusasento on ±4° itsetausalueen sisällä, se toimii tasausautomatiikan kanssa. Itsetasausalueen ulkopuolella se vaihtaa automaattisesti kaltevuustoimintoon.
Työskentely automaattisen tasauksen kanssa (katso kuvat A–D)
Aseta mittalaite vaakasuoralle ja tukevalle alustalle. Kiinnitä se kääntöpidikkeeseen (11) tai jalustaan (21).
Tasausautomatiikka kompensoi epätasaisuudet automaattisesti ±4° itsetasausalueen sisällä. Heti kun lasersäteet palavat jatkuvasti, laite on tasaantunut.
Jos automaattinen tasaus ei ole mahdollista esimerkiksi mittalaitteen sijaintikohdan vinouden takia (poikkeama vaakalinjasta yli 4°), laserlinjat vilkkuvat ensin nopeasti 2 sekuntia, ja sen jälkeen monta kertaa nopeasti 5 sekunnin välein. Mittalaite on kaltevuustoiminnossa.
Kun haluat jatkaa työskentelyä tasausautomatiikan kanssa, aseta mittalaite vaakasuoraan asentoon ja odota itsetasausta. Heti kun mittalaite on ±4° itsetausalueen sisällä, lasersäteet palavat jatkuvasti.
Käytön aikana tapahtuvien tärähtelyjen tai asennon muutosten yhteydessä mittaustyökalu tasataan jälleen automaattisesti. Tarkista tasauksen jälkeen lasersäteiden kohdistus vertailupisteisiin nähden, jotta saat vältettyä mittaustyökalun siirtymisestä aiheutuvat virheet.
Kaltevuustoiminnon kanssa työskentely (katso kuva E)
Aseta mittalaite kaltevalle alustalle. Kaltevuustoiminnon kanssa työskenneltäessä laserlinjat vilkkuvat ensin nopeasti 2 sekunnin ajan, ja sen jälkeen monta kertaa nopeasti 5 sekunnin välein.
Kaltevuustoiminnossa laserlinjoja ei enää tasata, eivätkä ne välttämättä kulje enää suorassa kulmassa toisiinsa nähden.
Mittaustyökalun tarkkuuden tarkistus
Tarkkuuteen vaikuttavat seikat
Suurin vaikutus on ympäristön lämpötilalla. Varsinkin lattian ja huoneen yläosan väliset lämpötilaerot saattavat johtaa lasersäteen vinoon.
Koska lämpötilakerrostus on suurin lattian lähellä, mittaus- työkalu kannattaa asentaa aina jalustalle, kun teet yli 20 met- rin pituisia mittauksia. Aseta mittaustyökalu mieluiten kes- kelle työaluetta.
Ulkoisten vaikutusten lisäksi myös laitekohtaiset häiriöt (esim. putoaminen tai voimakkaat iskut) voivat aiheuttaa säätöpoikkeamia. Tarkasta sitä varten tasaustarkkuus aina ennen käyttöä.
Tarkista ensin vaakasuoran laserlinjan korkeus- sekä tasaustarkkuus ja sen jälkeen pystysuoran laserlinjan tasaustarkkuus.
Mikäli mittaustyökalu ylittää jossakin testissä suurimman sal- litun poikkeaman, korjauta työkalu Bosch-huollossa.
Vaakasuoran linjan korkeustarkkuuden tarkistus
Tarkistusta varten tarvitaan tukevalla alustalla oleva 5 metrin pituinen esteetön mittausmatka kahden seinän A ja B välissä.
82|Suomi

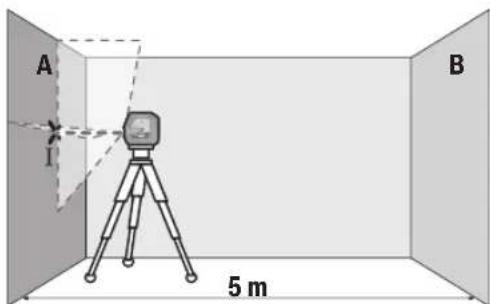

- Asenna mittalaite jalustalle tai tukevalle ja tasaiselle alustalle lähelle seinää A. Käynnistä mittalaite ja valitse ristilinjakäyttö.

- Suuntaa laser läheiseen seinään A ja anna mittaustyöka-lun suorittaa tasaus. Merkitse keskipiste, jossa laserlinjat leikkaavat toisensa seinässä (piste I).

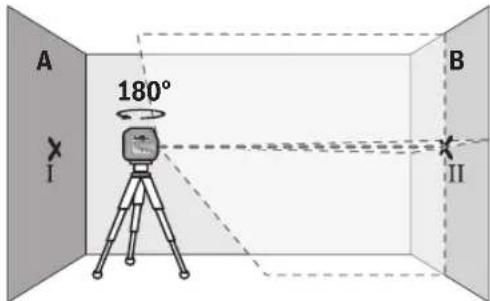

- Käännä mittaustyökalua 180° verran, anna laitteen tasaantua ja merkitse laserlinjojen leikkauspiste vastakkai-seen seinään B (piste II).
- Sijoita mittaustyökalu kääntämättä seinän lähelle B, kytke se päälle ja anna sen tasaantua.

- Säädä mittaustyökalun korkeus (jalustan tai tarv. tukien avulla) niin, että laserlinjojen leikkauspiste kohtaa tarkalleen aiemmin merkityn pisteen II seinässä B.

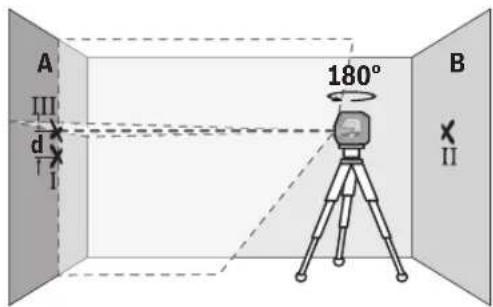

- Käännä mittaustyökalua 180° verran korkeutta muuttamatta. Kohdista se seinään A niin, että pystysuora laserlinja kulkee aiemmin merkityn pisteen I kautta. Anna mittaustyökalun tasaantua ja merkitse laserlinjojen leikkauspiste seinään A (piste III).
- Molempien merkittyjen pisteiden I ja III ero d seinässä A ilmoittaa mittaustyökalun todellisen korkeuspoikkeaman.
2 × 5 m = 10 m pituisella mittausmatkalla suurin sallittu poikkeama on:
10 m × ±0,3 mm/m = ±3 mm. Tämän mukaisesti pisteiden I ja III keskinäinen ero d saa olla korkeintaan 3 mm.
Vaakasuoran linjan tasaustarkkuuden tarkistus
Tarkistusta varten tarvitset n. 5 × 5 m pituisen esteettömän pinnan.

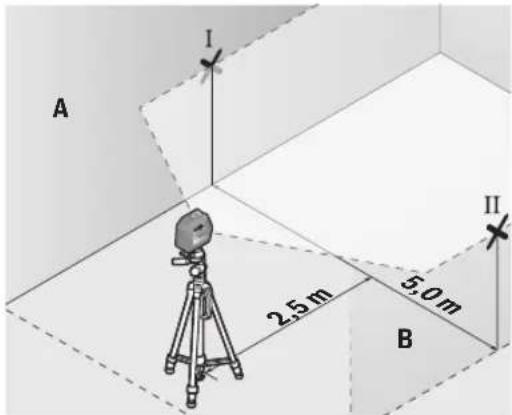

- Asenna mittalaite jalustalle tai tukevalle ja tasaiselle alustalle keskelle seinien A ja B välille. Käynnistä mittalaite ja valitse vaakasuuntainen käyttö. Anna mittalaitteen tasaantua.

- Merkitse 2,5 m etäisyydelle mittaustyökalusta molempiin seiniin laserlinjan keskikohta (piste I seinään A ja piste II seinään B).

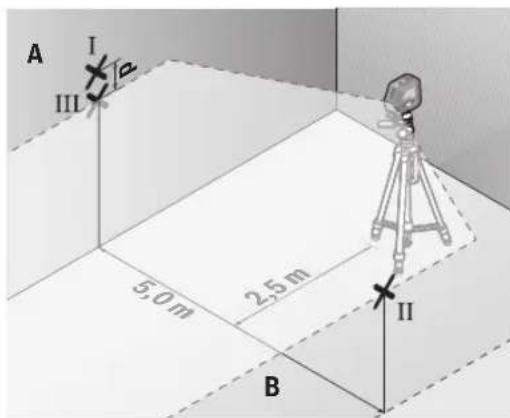

- Aseta mittaustyökalu 180° käännettynä 5 m etäisyydelle ja anna sen tasaantua.
- Säädä mittaustyökalun korkeus niin (jalustan tai tarvittaessa tukilevyjen avulla), että laserlinjan keskikohta osuu tarkalleen aiemmin merkitsemääsi pisteeseen II seinässä B.
- Merkitse seinän A laserlinjan keskikohta pisteeksi III (kohtisuorassa pisteen I ylä- tai alapuolella).
- Molempien merkittyjen pisteiden I ja III ero d seinässä A ilmoittaa mittaustyökalun todellisen vaakasuoruuspoikkeaman.
2 × 5 m = 10 m pituisella mittausmatkalla suurin sallittu poikkeama on:
10 m × ±0,3 mm/m = ±3 mm. Tämän mukaisesti pisteiden I ja III keskinäinen ero d saa olla korkeintaan 3 mm.
Pystysuoran linjan tasaustarkkuuden tarkistus
Tarkistusta varten tarvitset oviaukon (tukevalla alustalla), jonka molemmilla puolilla on vähintään 2,5 m tilaa.

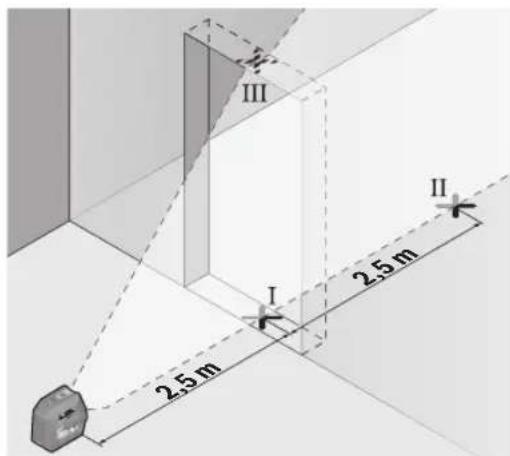

- Aseta mittalaite 2,5 m etäisyydelle oviaukosta tukevalle ja tasaiselle alustalle (ei jalustaan). Käynnistä mittalaite ja valitse pystysuuntainen käyttö. Kohdista laserlinja oviaukkoon ja anna mittalaitteen tasaantua.

- Merkitse pystysuoran laserlinjan keskipiste oviaukon lattiaan (piste I), 5 m etäisyydelle oviaukon toiselle puolelle (piste II) sekä oviaukon yläreunaan (piste III).

- Käännä mittaustyökalua 180° verran ja aseta se oviaukon toiselle puolelle suoraan pisteen II taakse. Anna mittaustyökalun tasaantua ja suuntaa pystysuora laserlinja niin, että sen keskipiste kulkee tarkalleen pisteiden I ja II kautta.
- Merkitse laserlinjan keskipiste oviaukon yläreunaan pisteeksi IV.
- Molempien merkittyjen pisteiden III ja IV ero d ilmoittaa mittaustyökalun todellisen pystysuoruuspoikkeaman.
- Mittaa oviaukon korkeus.
Suurin sallittu poikkeama lasketaan seuraavasti: oviaukon kaksinkertainen korkeus × 0,3 mm/m Esimerkki: kun oviaukon korkeus on 2 m, suurin sallittu poikkeama on
2 × 2 m × ±0,3 mm/m = ±1,2 mm. Tämän mukaisesti pisteet III ja IV saavat olla korkeintaan 1,2 mm etäisyydellä toisistaan.
Luotisuoruuden tarkastus
Tarkistusta varten tarvitaan tukevalla alustalla oleva 5 m pituinen esteetön mittausmatka lattian ja katon välissä.
- Asenna mittaustyökalu kääntöpidikkeeseen (11) ja aseta se lattialle. Valitse pistekäyttö ja anna mittaustyökalun tasaantua.

- Merkitse ylemmän laserpisteen keskikohta kattoon (piste I). Merkitse lisäksi alemman laserpisteen keskikohta lattiaan (piste II).
84|Suomi

- Käännä mittaustyökalua 180 astetta. Kohdista se niin, että alemman laserpisteen keskikohta on aiemmin merkityn pisteen II päällä. Anna mittaustyökalun tasaantua. Merkitse ylemmän laserpisteen keskikohta (piste III).
- Molempien kattoon merkittyjen pisteiden I ja III ero d ilmoittaa mittaustyökalun todellisen pystysuoruuspoikkeaman.
Suurin sallittu poikkeama lasketaan seuraavasti:
lattian ja katon kaksinkertainen keskinäinen etäisyyss × 0,7 mm/m.
Esimerkki: kun lattian ja katon keskinäinen etäisyys on 5 m, suurin sallittu poikkeama on
2 × 5 m × ±0,7 mm/m = ±7 mm. Tämän mukaisesti pisteet I ja III saavat olla korkeintaan 7 mm etäisyydellä toisistaan.
Työskentelyohjeita
Käytä merkintään aina vain laserpisteen tai laserlinjan keskipistettä. Laserpisteen koko ja laserlinjan leveys muuttuvat etäisyyden mukaan.
Työskentely kääntöpidikkeen RM 10 kanssa (katso kuvat F-H)
Kääntöpidikkeen (11) avulla voit kääntää mittalaitetta 360 astetta keskellä olevan ja aina näkyvän luotipisteen suhteen. Siten pystyt kohdistamaan laserlinjat mittalaitteen paikkaa muuttamatta.
Hienosäätöruuvilla (14) voit kohdistaa pystysuorat laserlinjat tarkasti vertailupisteisiin.
Aseta mittaustyökalun ohjausura (6) kääntöpidikkeen (11) ohjainkiskoon (12) ja työnnä mittaustyökalu jalustan rajoittimeen asti.
Kun haluat irrottaa mittaustyökalun, vedä se päinvastaiseen suuntaan pois kääntöpidikkeestä.
Kääntöpidikkeen asennusmahdollisuudet:
- aseta pidike pystyyn tasaiselle pinnalle
- ruuvaa pidike kiinni pystysuoraan pintaan
- kiinnitä pidike magneeteilla (15) metallipintoihin
- kiinnitä pidike sisäkattokiinnikkeellä (16) sisäkattorimoihin.
Suuntaa kääntöpidike (11) karkeasti, ennen kuin käynnistät mittalaitteen.
Työskentely lasertähtäintaulun kanssa
Lasertähtäintaulu (20) parantaa lasersäteen näkyvyyttä, kun mittaukset tehdään huonoissa olosuhteissa ja suurilla etäisyyksillä.
Lasertähtäintaulun (20) heijastava puolisko parantaa laserlinjan näkyvyyttä. Läpinäkyvän puoliskon läpi laserlinjan voi havaita myös lasertähtäintaulun taustapuolella.
Työskentely jalustan (lisätarvike) kanssa
Jalusta tarjoaa tukevan mittausalustan, jonka korkeus on säädettävissä. Asenna jalustan 1/4":n kiinnityksellä (5) varustettu mittaustyökalu jalustan (21) tai tavanomaisen kamerajalustan kierteeseen. Lukitse mittaustyökalu jalustan lukitusruuvilla.
Suuntaa jalusta karkeasti, ennen kuin käynnistät mittaustyökalun.
Kiinnitys yleispidikkeellä (lisätarvike) (katso kuva N)
Yleispidikkeellä (17) voit kiinnittää mittaustyökalun esimerkiksi pystypintoihin, putkiin ja magnetoituviin materiaaleihin. Yleispidike soveltuu myös pöytäjalustaksi ja helpottaa mittaustyökalun korkeussuuntausta.
Suuntaa jalusta (17) karkeasti, ennen kuin käynnistät mittaustyökalun.
Työskentely pidikkeen LB 10 kanssa (lisätarvike)
Pidikkeen (18) avulla voi kiinnittää mittalaitteen pystypintoihin tai magnetisoituviin materiaaleihin. Sisäkattokiinnikkeen (16) avulla voit suunnata mittalaitteen myös korkeissa kohdissa.
Suuntaa pidike (18) karkeasti, ennen kuin käynnistät mittalaitteen.
Työskentely laservastaanottimen (lisätarvike) kanssa (katso kuva N)
Epäedullisissa valaistusolosuhteissa (vaalea ympäristö, suora auringonpaiste) ja suurissa etäisyyksissä kannattaa käyttää laservastaanotinta (19), jotta laserlinjat löytyvät helpommin.
Kaikkia käyttötapoja voi käyttää laservastaanottimen (19) kanssa.
Lasertarkkailulasit (lisätarvike)
Lasertarkkailulasit suodattaa pois ympäristön valon. Tällöin silmä näkee laserin valon kirkkaampana.
- Älä käytä laserlaseja suojalaseina. Laserlaseilla lasersäteen voi havaita paremmin; ne eivät kuitenkaan suojaa lasersäteilyltä.
- Älä käytä laserlaseja aurinkolaseina tai tielliikenteessä. Laserlasit eivät takaa kunnollista UV-suojausta ja ne heikentävät värien näkemistä.
Työesimerkkejä (katso kuvat I-N)
Esimerkkejä mittaustyökalun käyttömahdollisuuksista löydät piirrossivuilta.
Hoito ja huolto
Huolto ja puhdistus
Pidä aina mittaustyökalu puhtaana.
Älä koskaan upota mittaustyökalua veteen tai muihin nesteisiin.
Pyyhi lika pois kostealla ja pehmeällä liinalla. Älä käytä puhdistusaineita tai liuottimia.
Puhdista varsinkin laserin ulostuloaukon pinnat säännöllisin väliajoin ja poista mahdollinen nöyhtä.
Säilytä ja kuljeta mittaustyökalua vain suojalaukussa (24).
Jos mittaustyökalu on vioittunut, lähetä se huoltoon suojalaukussa (24).
Asiakaspalvelu ja käyttöneuvonta
Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjäytyskuvat ja varaosatiedot ovat myös verkko-osoitteessa: www.bosch-pt.com
Bosch-käyttöneuvontatiimi vastaa mielellään tuotteita ja tarvikkeita koskeviin kysymyksiin.
Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä.
Suomi
Robert Bosch Oy
Bosch-keskushuolto
Pakkalantie 21 A
01510 Vantaa
Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi.
Puh.: 0800 98044
Faksi: 010 296 1838
www.bosch-pt.fi
Hävitys
Toimita käytöstä poistetut mittaustyökalut, lisätarvikkeet ja pakkaukset ympäristöystävälliseen kierrätykseen.

Älä heitä mittaustyökaluja tai paristoja talousjätteisiin!
Koskee vain EU-maita:
Eurooppalaisen direktiivin 2012/19/EU mukaan käyttökelvottomat mittaustyökalut ja eurooppalaisen direktiivin 2006/66/EY mukaan vialliset tai loppuun käytetyt akut/paristot täytyy kerätä erikseen ja toimittaa ympäristöystävälliseen kierrätykseen.
