Typ produktu	Linkový laser
Značka	Bosch
Model	GLL 3-80 G Professional
Rozměry (Š × H × V)	144 × 89 × 139 mm
Hmotnost (bez baterie)	0,93 kg
Napájení	Lithium-Ion baterie 3,7 V nebo 4 AA baterie (přes adaptér)
Výdrž (3 linie)	5 h (s baterií nebo bateriemi)
Třída laseru	Třída 2
Výkon laseru	< 10 mW, 500-540 nm
Standardní dosah	30 m
Dosah s přijímací buňkou	5-80 m
Přesnost nivelace	±0,3 mm/m
Rozsah samo-nivelace	±4°
Doba nivelace	< 4 s
Provozní režimy	Horizontální linie a 2 vertikální linie, režim naklonění
Speciální funkce	Úsporný režim, nastavitelné automatické vypnutí, funkce naklonění
Provozní teplota	-10 °C až +40 °C
Stupeň krytí	IP65
Údržba a čištění	Čistěte měkkým vlhkým hadříkem; bez rozpouštědel; skladujte v pouzdře
Bezpečnost	Nedívejte se do paprsku; zabraňte kontaktu s očima; dodržujte laserová bezpečnostní opatření
Náhradní díly a opravitelnost	Poprodejní servis Bosch; náhradní díly dostupné podle referenčního čísla produktu

Často kladené otázky - GLL 3-80 G Professional BOSCH

Jak zapnout GLL 3-80 G?

Přepněte vypínač Zapnuto/Vypnuto (4) do polohy «ON». Přístroj poté promítá horizontální laserovou linii horním okénkem. Nikdy nesměřujte paprsek na osoby nebo zvířata.

Jaký typ baterií použít?

Používejte alkalické manganové baterie typu LR6 (AA). Vložte je do adaptéru na baterie (8) při dodržení polarity. Vždy vyměňujte všechny baterie současně a používejte baterie stejné značky a kapacity.

Jak nabíjet lithium-iontovou baterii?

Otevřete kryt ochrany USB Type-C® konektoru (11). Připojte USB síťový adaptér (5 V, min. 2 A) pomocí USB kabelu (26). Nabíjení je optimální mezi +10 °C a +35 °C. Indikátor (10) je během nabíjení žlutý a po plném nabití zelený.

Co dělat, když laserové linie rychle blikají?

Rychlé blikání znamená, že je přístroj v režimu naklonění, protože samo-nivelace není možná (náklon > ±4°). Umístěte přístroj horizontálně na stabilní povrch, aby se vrátil do režimu automatické nivelace. Linie přestanou blikat, jakmile je přístroj vyrovnán.

Jak zkontrolovat přesnost nivelace?

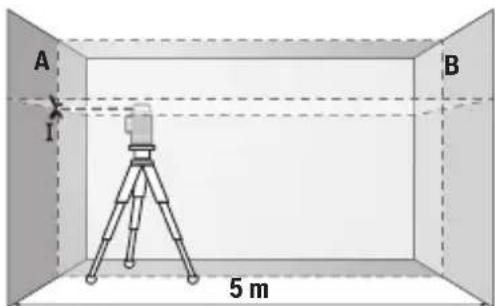

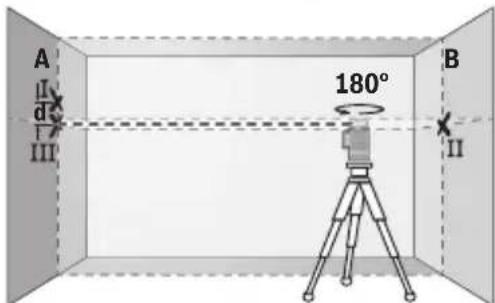

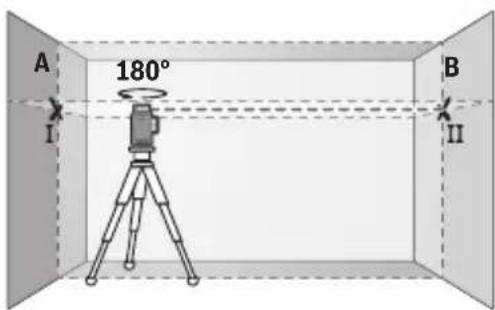

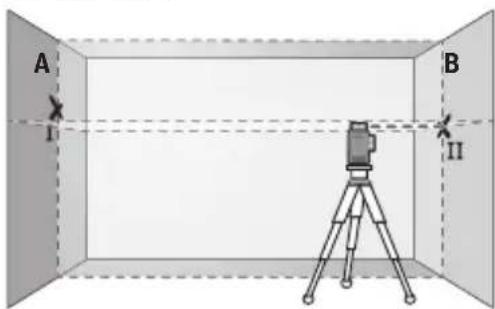

Proveďte kontrolu horizontální přesnosti na vzdálenost 5 m mezi dvěma stěnami (postup popsán v návodu). Maximální povolená odchylka je ±0,3 mm/m. U vertikálních linií použijte dveřní otvor a změřte odchylku. Pokud je odchylka příliš velká, nechte přístroj opravit v servisu Bosch.

Jaké příslušenství je kompatibilní?

Doporučené příslušenství: upevňovací držák LB 10, stropní svorka DK 20, univerzální držák, laserový terč, laserové brýle, laserový přijímač LR 7, stativ, teleskopická tyč, USB kabel, ochranné pouzdro a kufřík. Některé jsou prodávány samostatně.

Jak používat laserový přijímač?

Při obtížných světelných podmínkách nebo na velké vzdálenosti umožňuje laserový přijímač (23) lokalizovat laserové linie. Je kompatibilní ve všech provozních režimech. Umístěte jej na laserovou linii pro detekci paprsku.

Jak deaktivovat automatické vypnutí?

Když je přístroj zapnutý, podržte stisknuté jedno z tlačítek režimu laseru (1) po dobu nejméně 3 sekund. Laserové linie krátce bliknou pro potvrzení deaktivace. Pro opětovnou aktivaci přístroj vypněte a znovu zapněte.

Jak čistit a udržovat přístroj?

Čistěte přístroj měkkým vlhkým hadříkem. Nepoužívejte čisticí prostředky ani rozpouštědla. Pravidelně čistěte oblast kolem výstupu laserového paprsku. Ukládejte přístroj do ochranného pouzdra (27) nebo kufříku (28), když se nepoužívá.

Co dělat v případě poruchy?

Nejprve si přečtěte návod. Pokud problém přetrvává, kontaktujte servis Bosch. Ve Francii můžete použít online formulář pro vrácení na www.bosch-pt.fr nebo volat na 09 70 82 12 26. Pro opravy zašlete přístroj v ochranném pouzdře.

NÁVOD K OBSLUZE GLL 3-80 G Professional BOSCH

cs Původní návod k používání

Bezpečnostní upozornění

Aby byla zajištěna bezpečná a spolehlivá práce s měřicím přístrojem, je nutné si přečíst a dodržovat veškeré pokyny.

Pokud se měřicí přístroj nepoužívá podle těchto pokynů, může to negativně ovlivnit ochranná opatření, která jsou integrovaná v měřicím přístroji. Nikdy nesmíte dopustit, aby byly výstražné

štítky na měřicím přístroji nečitelné. TYTO POKYNY DOBŘE USCHOVEJTE, A POKUD BUDETE MĚŘICÍ PŘÍSTROJ PŘEDÁVAT DÁLE, PŘILOŽTE JE.

Pozor – pokud se používají jiná než zde uvedená ovládací nebo seřizovací zařízení nebo se provádějí jiné postupy, může to mít za následek vystavení nebezpečnému záření.
▶ Měřicí přístroj se dodává s výstražným štítkem laseru (je označený na vyobrazení měřicího přístroje na stránce s obrázky).
▶ Pokud není text výstražného štítku ve vašem národním jazyce, přelepte ho před prvním uvedením do provozu přiloženou nálepkou ve vašem jazyce.

Laserový paprsek nemiřte proti osobám nebo zvířatům a nedívejte se do přímého ani do odraženého laserového paprsku.

Může to způsobit oslnění osob, nehody nebo poškození zraku.

▶ Pokud laserový paprsek dopadne do oka, je třeba vědomě zavřít oči a okamžitě hlavou uhnout od paprsku.
▶ Na laserovém zařízení neprovádějte žádné změny.
Brýle pro zviditelnění laserového paprsku (příslušenství) nepoužívejte jako ochranné brýle. Brýle pro zviditelnění laserového paprsku slouží pro lepší rozpoznání laserového paprsku; nechrání ale před laserovým zářením.

240 | Čeština

Brýle pro zviditelnění laserového paprsku (příslušenství) nepoužívejte jako sluneční brýle nebo v silničním provozu. Brýle pro zviditelnění laserového paprsku neposkytují UV ochranu a zhoršují vnímání barev.
▶ Měřicí přístroj svěřujte do opravy pouze kvalifikovaným odborným pracovníkům, kteří mají k dispozici originální náhradní díly. Tím bude zajištěno, že zůstane zachovaná bezpečnost měřicího přístroje.
▶ Nedovolte dětem, aby používaly laserový měřicí přístroj bez dozoru. Mohly by neúmyslně oslnit jiné osoby nebo sebe.
S měřicím přístrojem nepracujte v prostředí s nebezpečím výbuchu, kde se nacházejí hořlavé kapaliny, plyny nebo hořlavý prach. V měřicím přístroji mohou vznikat jiskry, které mohou způsobit vznícení prachu nebo výparů.
▶ Neupravujte a neotvírejte akumulátor. Hrozí nebezpečí zkratu.
Při poškození a nesprávném použití akumulátoru mohou unikat výpary. Akumulátor může začít hořet nebo může vybouchnout. Zajistěte přívod čerstvého vzduchu a při potížích vyhledejte lékaře. Výpary mohou dráždit dýchací cesty.
Při nesprávném použití nebo poškozeném akumulátoru může z akumulátoru vytéct hořlavá kapalina. Zabraňte kontaktu s ní. Při náhodném kontaktu opláchněte místo vodou. Pokud se kapalina dostane do očí, vyhledejte navíc lékaře. Vytékající akumulátorová kapalina může způsobit podráždění pokožky nebo popáleniny.
▶ Špičatými předměty, jako např. hřebíky nebo šroubováky, nebo působením vnější síly může dojít k poškození akumulátoru. Uvnitř může dojít ke zkratu a akumulátor může začít hořet, může z něj unikat kouř, může vybouchnout nebo se přehřát.
Nepoužívaný akumulátor uchovávejte mimo kancelářské sponky, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které mohou způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek popáleniny nebo požár.
- Akumulátor používejte pouze v produktech výrobce. Jen tak bude akumulátor chráněný před nebezpečným přetížením.
- Akumulátory nabíjejte pouze pomocí nabíječek, které jsou doporučené výrobcem. U nabíječky, která je vhodná pro určitý druh akumulátorů, existuje nebezpečí požáru, pokud se bude používat s jinými akumulátory.

Chraňte akumulátor před horkem, např. i před trvalým slunečním zářením, ohněm, nečistotami, vodou a vlhkostí. Hrozí nebezpečí výbuchu a zkratu.

Nedávejte magnetické příslušenství do blízkosti implantátů a jiných lékařských přístrojů, např. kardiostimulátoru nebo inzulinové pumpy. Magnety příslušenství vytvářejí pole, které může negativně ovlivnit funkci implantátů nebo lékařských přístrojů.

Nedávejte magnetické příslušenství do blízkosti magnetických datových nosičů a magneticky citlivých zařízení. Působením magnetů příslušenství může dojít k nevratným ztrátám dat.

Řid'te se obrázky v přední části návodu k obsluze.

Použití v souladu s určeným účelem

Měřicí přístroj je určený k zjištování a kontrole vodorovných a svislých linií. Měřicí přístroj je vhodný pro používání ve vnitřních a venkovních prostorech. Tento výrobek je spotřební laserový výrobek v souladu s normou EN 50689.

Zobrazené součásti

Číslování zobrazených komponent se vztahuje na zobrazení měřicího přístroje na obrázkové straně.

(1) Tlačítko druhu provozu laseru
(2) Tlačítko pro energeticky úsporný režim
(3) Ukazatel stavu nabití akumulátoru/baterií
(4) Vypínač
(5) Výstupní otvor laserového paprsku
(6) Varovný štítek laseru
(7) Otočný uzávěr lithium-ionotového akumulátoru/adaptéru pro baterie
(8) Adaptér pro baterie
(9) Lithium-ionotový akumulátor ^a)
(10) Ukazatel nabití lithium-iontového akumulátoru ^a)
(11) Zdířka USB Type-C®a)b)
(12) Sériové číslo
(13) Stativový závit 1/4"
(14) Stativový závit 5/8"

242 | Čeština

(15) Držák (LB 10) ^a)
(16) Magnet ^a)
(17) 1/4" šroub držáku ^a)
(18) Otvor pro šroub v držáku ^a)
(19) Stropní držák (DK 20) ^a)
(20) Univerzální držák ^a)
(21) Cílová destička laseru ^a)
(22) Brýle pro práci s laserem ^a)
(23) Přijímač laseru ^a)
(24) Stativ ^a)
(25) Teleskopická tyč ^a)
(26) USB kabel ^a)
(27) Ochranné pouzdro ^a)
(28) Kufr ^a)

a) Toto příslušenství není standardní součástí dodávky.

b) USB Type-C® a USB-C® jsou chráněné značky organizace USB Implementers Forum.

Technické údaje

Čárový laser GLL 80-33 G
Číslo výrobku	3 601 K65 5..
Pracovní dosah (poloměr)A)
– Standardní 30 m
– S přijímačem laseru 5–80 m
Přesnost nivelaceB)C)D)	±0,3 mm/m
Rozsah samonivelace ±4°
Doba nivelace < 4 s
Provozní teplota –10 °C až +40 °C
Skladovací teplota (bez lithium-iontového akumulátoru) –20 °C až +70 °C
Max. nadmořská výška pro použití 2 000 m
Relativní vlhkost vzduchu max. 90 %
Stupeň znečištění podle IEC 61010-1 2	E)

1 609 92A 9B3 | (08.05.2024) Bosch Power Tools

Čeština | 243

Čárový laser GLL 80-33 G

Třída laseru 2
Typ laseru < 10 mW, 500–540 nm
C_6 10
Divergence 50 × 10 mrad (plný úhel)
Nejkratší délka impulzu 1/10 000 s
Frekvence impulzů 10 kHz
Kompatibilní přijímač laseru LR 7
Stativový závit 1/4", 5/8"
Napájení
– Lithium-iontový akumulátor 3,7 V
– Alkalicko-manganové baterie (s adaptérem pro baterie)	4× 1,5 V LR6 (AA)
Doba provozu se 3 laserovými čárami
– S lithium-iontovým akumulátorem 5 h
– S alkalicko-manganovými bateriemi 5 h
Hmotnost ^F)	0,93 kg
Rozměry (délka × šířka × výška) 144 × 89 × 139 mm
Stupeň krytí IP 65

Lithium-ionotový akumulátor (příslušenství) BA 3.7V 3.0Ah XL

Číslo výrobku	1 600 A03 1FZ
Nabíjecí přípojka	USB Type-C®
Doporučený kabel USB Type-C®	1 600 A03 4XE
Jmenovité napětí 3,7 V	—
Kapacita	3,0 Ah
Doporučená teplota prostředí při nabíjení	+10 °C až +35 °C
Dovolená teplota prostředí při skladování	-10 °C až +45 °C
Sítový zdroj
Výstupní napětí	5,0 V —

244 | Čeština

Čárový laser GLL 80-33 G

Výstupní proud minimálně 2 A

A) Pracovní oblast může být zmenšena nepříznivými podmínkami prostředí (např. přímé sluneční záření).
B) Platí u čtyř vodorovných průsečíků laserových čar.
C) Uvedené hodnoty platí za předpokladu normálních až příznivých podmínek prostředí (např. bez vibrací, bez mlhy, bez kouře, bez prímého slunečního záření). Po velkém kolísání teploty může dojít k odchylkám přesnosti.
D) Při maximálním rozsahu samonivelace je navíc třeba počítat s odchylkou od ±0,1 mm/m.
E) Vyskytuje se pouze nevodivé znečištění, přičemž příležitostně se ale očekává dočasná vodivost způsobená orosením.
F) Hmotnost bez akumulátoru/adaptéru pro baterie/baterií
K jednoznačné identifikaci měřicího přístroje slouží sériové číslo (12) na typovém štítku.

Napájení měřicího přístroje

Měřicí přístroj lze používat s Bosch lithium-ionotovým akumulátorem (9) nebo s běžnými bateriemi v adaptéru pro baterie (8).

Upozornění: Měřicí přístroj nikdy neskladujte bez nasazeného lithium-iontového akumulátoru (9) nebo adaptéru pro baterie (8), zejména v prašném nebo vlhkém prostředí.

Provoz s bateriemi (příslušenství)

Pro provoz měřicího přístroje doporučujeme použít alkalicko-manganové baterie.

Baterie vložte do adaptéru (8). Přitom dodržujte správnou polaritu podle vyobrazení na vnitřní straně krytu adaptéru pro baterie.

Vždy vyměňujte všechny baterie současně. Používejte pouze baterie od jednoho výrobce a se stejnou kapacitou.

Nasad'te adaptér pro baterie (8) do měřicího přístroje a otočte otočný uzávěr (7) tak, aby mohly úchyty zaklapnout na adaptéru pro baterie.

Pro vyjmutí adaptéru pro baterie (8) odklopte úchyty otočného uzávěru (7) a otočte je o 90°. Vyjměte adaptér pro baterie z měřicího přístroje.

Když měřicí přístroj delší dobu nepoužíváte, vyjměte z něj baterie. Baterie mohou při delším skladování v měřicím přístroji zkorodovat.

Nasazení/výměna lithium-ionotového akumulátoru

Nasad'te lithium-ionotový akumulátor (9) do měřicího přístroje a otočte otočný uzávěr (7) tak, aby mohly úchyty zaklapnout na lithium-ionotového akumulátoru.

Pro vyjmutí lithium-iontového akumulátoru (9) odklopte úchyty otočného uzávěru (7) a otočte je o 90°. Vyjměte lithium-iontový akumulátor z měřicího přístroje.

Nabíjení lithium-iontového akumulátoru

Pro nabíjení používejte pouze USB síťový zdroj, jehož výstupní napětí a minimální výstupní proud splňují požadavky v kapitole „Technické údaje“. Říd’te se návodem k obsluze USB síťového zdroje.
▶ Dbejte na správné síťové napětí! Napětí zdroje proudu musí souhlasit s údaji na typovém štítku síťového zdroje.
Akumulátor nabíjejte prostřednictvím USB přípojky pouze při teplotě prostředí od +10 °C do +35 °C. Při nabíjení mimo toto teplotní rozmezí může dojít k poškození akumulátoru nebo se může zvýšit nebezpečí požáru.

Upozornění: Lithium-iontové akumulátory se na základě mezinárodních dopravních předpisů dodávají částečně nabité. Aby byl zaručen plný výkon akumulátoru, před prvním použitím akumulátor úplně nabijte.

Otevřete kryt zdířky USB Type-C® (11). Propojte USB zdířku pomocí USB kabelu (26) s USB síťovým zdrojem. Připojte USB síťový zdroj k elektrické síti.

Barva ukazatele nabíjení (10)	Význam
Žlutá Lithium-ionotový akumulátor se nabíjí.
Zelená Lithium-ionotový akumulátor je úplně nabitý.
Červená Nabíjecí napětí nebo nabíjecí proud nejsou vhodné.
Po dokončení nabíjení odpojte USB kabel (26). Kvůli ochraně před prachem a stříkající vodou zavřete kryt zdířky USB Type-C® (11).

Energeticky úsporný režim

Pro úsporu energie můžete snížit jas laserových čar. Za tím účelem stiskněte tlačítko pro energeticky úsporný režim (2). Energeticky úsporný režim je signalizován svícením tlačítka pro energeticky úsporný režim. Pro ukončení energeticky úsporného režimu znovu stiskněte tlačítko pro energeticky úsporný režim (2), dokud nezhasne.

246 | Čeština

Ukazatel stavu nabití

Ukazatel stavu nabití (3) zobrazuje při zapnutém měřicím přístroji aktuální stav nabití lithium-iontového akumulátoru, resp. baterií.

S vybíjením lithium-iontového akumulátoru, resp. baterií se pomalu snižuje jas laserových čar.

Když jsou lithium-ionotový akumulátor nebo baterie téměř vybité, ukazatel stavu nabití (3) nepřetržitě bliká. Laserové čáry blikají každých 5 min po dobu 5 s.

Když jsou lithium-ionotový akumulátor nebo baterie vybité, laserové čáry a ukazatel stavu nabití (3) ještě jednou zablikají, než se měřicí přístroj vypne.

Provoz

Uvedení do provozu

▶ Chraňte měřicí přístroj před vlhkem a přímým slunečním zářením.
▶ Nevystavujte měřicí přístroj extrémním teplotám nebo kolísání teplot.

Nenechávejte ho např. delší dobu ležet v autě. Při větším kolísání teploty nechte měřicí přístroj nejprve vytemperovat a před další prací provedte vždy kontrolu přesnosti (viz „Kontrola přesnosti měřicího přístroje“, Stránka 248).

Při extrémních teplotách nebo teplotních výkyvech může být omezena přesnost přístroje.

▶ Chraňte měřicí přístroj před prudkými nárazy nebo pádem. Pokud byl měřicí přístroj vystavený působení silných vnějších vlivů, měli byste před další prací provést kontrolu přesnosti (viz „Kontrola přesnosti měřicího přístroje“, Stránka 248).
▶ Před přepravou měřicí přístroj vypněte. Při vypnutí se kyvná jednotka zajistí, při prudkých pohybech se jinak může poškodit.

Zapnutí/vypnutí

Pro zapnutí měřicího přístroje posuň vypínač (4) do polohy ON. Měřicí přístroj vysílá ihned po zapnutí laserovou čáru z horního výstupního otvoru (5).

▶ Nemiřte laserový paprsek na osoby nebo zvířata a nedívejte se sami do něj, a to ani z větší vzdálenosti.

Pro vypnutí měřicího přístroje posuňte vypínač (4) do polohy OFF. Při vypnutí se zablokuje kyvadlová jednotka.

▶ Nenechávejte zapnutý měřicí přístroj bez dozoru a po použití ho vypněte. Mohlo by dojít k oslnění jiných osob laserovým paprskem.

Blíží-li se teplota měřicího přístroje nejvyšší přípustné provozní teplotě, pomalu se snižuje jas laserových čar.

Při překročení maximální přípustné provozní teploty laserové čáry rychle zablikají, poté se měřicí přístroj vypne. Po vychladnutí je měřicí přístroj opět připravený k provozu a lze ho znovu zapnout.

Deaktivace automatického vypnutí

Pokud cca 120 min nestisknete žádné tlačítko na měřicím přístroji, měřicí přístroj se automaticky vypne kvůli šetření akumulátoru, resp. baterií.

Pro opětovné zapnutí měřicího přístroje po automatickém vypnutí můžeš bud posunout vypínač (4) nejprve do polohy OFF a poté měřicí přístroj znovu zapnout, nebo stiskni jedno z tlačítek druhu provozu laseru (1).

Pro deaktivaci automatického vypnutí podrž (při zapnutém měřicím přístroji) minimálně 3 s stisknuté jedno z tlačítek druhu provozu laseru (1). Jakmile je automatické vypnutí deaktivované, laserové čáry krátce zablikají pro potvrzení.

Pro aktivaci automatického vypnutí měřicí přístroj vypněte a znovu zapněte.

Druhy provozu

Měřicí přístroj umí promítat jednu vodorovnou a dvě svislé laserové čáry.

Po zapnutí měřicího přístroje je zapnutá vodorovná laserová čára.

Všechny laserové čáry můžeš zapnout a vypnout nezávisle na sobě. Za tím účelem stiskní tlačítko druhu provozu laseru (1), které patří k příslušné laserové čáře.

Všechny druhy provozu jsou možné jak s automatickou nivelací, tak také s funkcí sklonu.

Všechny druhy provozu jsou vhodné pro provoz s přijímačem laseru (23).

Automatická nivelace

Měřicí přístroj během provozu neustále kontroluje polohu. Při postavení mimo samonivelační rozsah ±4° pracuje s automatickou nivelací. Mimo samonivelační rozsah automaticky přejde do funkce sklonu.

Práce s automatickou nivelací

Postavte měřicí přístroj na vodorovný, pevný povrch, upevněte ho do držáku (15) nebo na stativ (24).

Automatická nivelace automaticky vyrovná nerovnosti v samonivelačním rozsahu ±4°. Jakmile laserové paprsky svítí nepřetržitě, je měřicí přístroj znivelovaný.

Pokud není možné provést automatickou nivelaci, např. protože je plocha, na které měřicí přístroj stojí, odchýlená od vodorovné roviny o více než 4°, laserové čáry nejprve rychle blikají 2 s, poté každých 5 s několikrát rychle zablikají. Měřicí přístroj je ve funkci sklonu.

248 | Čeština

Pro další práci s automatickou nivelací postavte měřicí přístroj vodorovně a počkejte na samonivelaci. Jakmile se měřicí přístroj nachází v samonivelačním rozsahu ±4°, laserové paprsky nepřetržitě svítí.

Při otřesech nebo změnách polohy během provozu se měřicí přístroj opět automaticky zniveluje. Po nivelaci zkontrolujte polohu laserových paprsků ve vztahu k referenčním bodům, aby se zamezilo chybám daným posunutím měřícího přístroje.

Práce s funkcí sklonu

Postavte měřicí přístroj na podklad se sklonem. Při práci s funkcí sklonu laserové čáry nejprve 2 s rychle blikají, poté několikrát rychle zablikají každých 5 s.

Laserové čáry nejsou znivelované a nemusí nutně probíhat navzájem kolmo.

Kontrola presnosti měřicího prístroje

Vlivy na presnost

Největší vliv má teplota prostředí. Laserový paprsek mohou vychýlit zejména rozdíly teplot od podlahy směrem nahoru.

Pro minimalizaci vlivu tepla, které stoupá ze země, doporučujeme používat měřicí přístroj na stativu. Kromě toho postavte měřicí přístroj podle možností doprostřed pracovní plochy.

Kromě vnějších vlivů mohou odchylky způsobovat také specifické vlivy (např. pád nebo prudké nárazy). Proto před začátkem každé práce zkontrolujte presnost nivelace.

Zkontrolujte vždy nejprve přesnost nivelace vodorovné laserové čáry a poté přesnost nivelace svislých laserových čar.

Pokud měřicí přístroj při jedné z kontrol překročí maximální odchylku, nechte ho opravit v servisu Bosch.

Pro kontrolu potřebujete volnou měřicí dráhu 5 m na pevném podkladu mezi stěnami A a B.

– Namontujte měřicí přístroj blízko stěny A na stativ nebo ho položte na pevný, rovný podklad. Zapněte měřicí přístroj. Zapněte vodorovnou laserovou čáru a svislou laserovou čáru čelně před měřicím přístrojem.

Čeština | 249

– Namiřte laser na blízkou stěnu A a nechte měřicí přístroj znivelovat. Označte střed bodu, ve kterém se laserové čáry na stěně protínají (bod I).

- Otočte měřicí přístroj o 180°, nechte ho znivelovat a označte průsečík laserových čar na protilehlé stěně B (bod II).

– Umístěte měřicí přístroj – aniž byste ho otočili – blízko u stěny B, zapněte ho a nechte ho znivelovat.

– Nastavte měřicí přístroj do takové výšky (pomocí stativu nebo případně podložením), aby průsečík laserových čar dopadal přesně na vyznačený bod II na stěně B.

- Otočte měřicí přístroj o 180°, aniž byste změnili výšku. Namiřte ho na stěnu A tak, aby svislá laserová čáry probíhala vyznačeným bodem I. Nechte měřicí přístroj znivelovat a označte průsečík laserových čar na stěně A (bod III).

- Rozdíl d mezi oběma označenými body I a III na stěně A udává skutečnou výškovou odchylku měřicího přístroje.

250 | Čeština

U měřicí dráhy 2 × 5 m = 10 m činí maximální připustná odchylka:

10 m × ±0,3 mm/m = ±3 mm. Rozdíl d mezi body I a III smí tedy činit maximálně 3 mm.

Pro kontrolu potřebujete dveřní otvor, u kterého je (na pevném podkladu) na každé straně dveří nejméně 2,5 m místa.

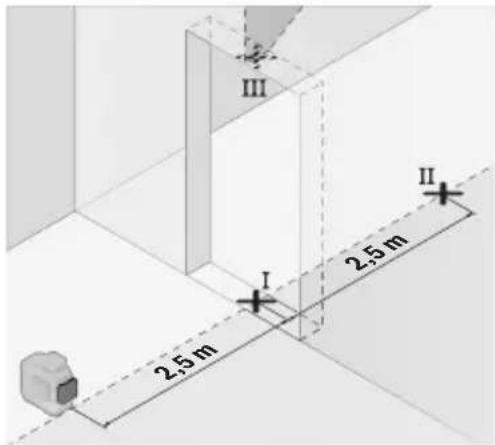

- Postav měřicí přístroj ve vzdálenosti 2,5 m od dveřního otvoru na pevný, rovný podklad (ne na stativ). Zapni měřicí přístroj a svislou laserovou čáru čelně před měřicím přístrojem. Namiř laserovou čáru na dveřní otvor a nech měřicí přístroj znivelovat.

– Označte střed svislé laserové čáry na podlaze ve dveřním otvoru (bod I), ve vzdálenost 5 m na druhé straně dveřního otvoru (bod II) a na horním okraji dveřního otvoru (bod III).

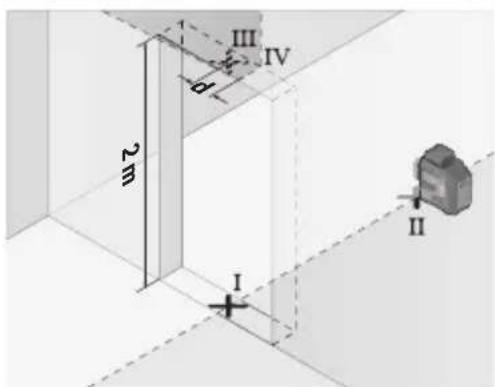

- Otočte měřicí přístroj o 180° a postavte ho na druhé straně dveřního otvoru přímo za bod II. Nechte měřicí přístroj znivelovat a svislou laserovou čáru vyrovnejte tak, aby její střed probíhal přesně body I a II.

– Označte střed laserové čáry na horním okraji dveřního otvoru jako bod IV.
- Rozdíl d mezi oběma označenými body III a IV udává skutečnou odchylku měřicího přístroje od svislé roviny.
- Změřte výšku otvoru dveří.

Opakujte postup měření pro druhou svislou laserovou čáru. Za tím účelem zapněte svislou laserovou čáru na straně vedle měřicího přístroje a měřicí přístroj před začátkem měření otočte o 90°.

Maximální přípustnou odchylku vypočítáte následovně:

dvojnásobná výška dveřního otvoru × 0,3 mm/m

Příklad: Při výšce dveřního otvoru 2 m smí maximální odchylka činit

2 × 2 m × ± 0,3 mm/m = ± 1,2 mm. Body III a IV smí tedy být maximálně 1,2 mm od sebe.

Pracovní pokyny

▶ Pro označení používejte vždy pouze střed laserové čáry. Šířka laserové čáry se mění se vzdáleností.

Práce s držákem LB 10 (příslušenství) (viz obrázky A–D)

Pomocí držáku (15) můžete měřicí přístroj upevnit na svislé plochy nebo magnetické materiály. V kombinaci s držákem na strop (19) lze měřicí přístroj vyrovnat i ve výšce. Nasad'te měřicí přístroj 1/4" stativovým závitem (13) na 1/4" šroub (17) držáku a přišroubujte ho.

Možnosti upevnění držáku (15):

- pomocí běžně prodávaného upevňovacího šroubu v otvoru pro šroub (18) na dřevu (viz obrázek B),

- pomocí magnetů (16) na magnetických materiálech (viz obrázek C),

- pomocí stropního držáku (19) na stropních lištách (viz obrázek D).

Když připevňujete příslušenství na povrch, nedávejte prsty na zadní stranu magnetického příslušenství. Vlivem silné přitažlivé síly magnetů může dojít k uskřípnutí prstů.

Než měřicí přístroj zapnete, držák (15) nahrubo vyrovnejte.

Práce s cílovou destičkou laseru (příslušenství)

Cílová tabulka laseru (21) zlepšuje viditelnost laserového paprsku při nepříznivých podmínkách a větších vzdálenostech.

Odrazivá plocha cílové tabulky laseru (21) zlepšuje viditelnost laserové čáry, pomocí prühledné plochy je laserová čára patrná i ze zadní strany cílové tabulky laseru.

Práce se stativem (příslušenství)

Stativ poskytuje stabilní, výškově přestavitelný měřicí základ. Nasad'te měřicí přístroj 1/4" upnutím pro stativ (13) na závit stativu (24) nebo běžného fotografického stativu. Pro upevnění na běžný stavební stativ použijte 5/8" upnutí pro stativ (14). Pomocí zajišťovacího šroubu stativu měřicí přístroj přišroubujte.

252 | Čeština

Než zapnete měřicí přístroj, stativ nahrubo vyrovnejte.

Upevnění pomocí univerzálního držáku (příslušenství) (viz obrázek F)

Pomocí univerzálního držáku (20) můžete měřicí přístroj upevnit např. na svislých plochách nebo magnetických materiálech. Univerzální držák je rovněž vhodný jako podlahový stativ a usnadňuje výškové vyrovnání měřicího přístroje.

Když pripevňujete příslušenství na povrch, nedávejte prsty na zadní stranu magnetického příslušenství. Vlivem silné přitažlivé síly magnetů může dojít k uskřípnutí prstů.

Než měřicí přístroj zapnete, univerzální držák (20) nahrubo vyrovnejte.

Práce s přijímačem laseru (příslušenství) (viz obrázek F)

Při nepříznivých světelných podmínkách (jasné prostředí, přímé sluneční záření) a na větší vzdálenosti používejte pro lepší rozpoznání laserových čar přijímač laseru (23).

Všechny druhy provozu jsou vhodné pro provoz s přijímačem laseru (23).

Brýle pro práci s laserem (příslušenství)

Brýle pro práci s laserem odfiltrují okolní světlo. Tím se jeví světlo laseru světlejší pro oko.

Brýle pro zviditelnění laserového paprsku (příslušenství) nepoužívejte jako ochranné brýle. Brýle pro zviditelnění laserového paprsku slouží pro lepší rozpoznání laserového paprsku; nechrání ale před laserovým zářením.
Brýle pro zviditelnění laserového paprsku (příslušenství) nepoužívejte jako sluneční brýle nebo v silničním provozu. Brýle pro zviditelnění laserového paprsku neposkytují UV ochranu a zhoršují vnímání barev.

Příklady práce (viz obrázky E-J)

Příklady možností použití měřicího přístroje naleznete na stránkách s obrázky.

Údržba a servis

Údržba a čištění

Udržujte měřicí přístroj vždy čistý.

Měřicí přístroj neponořujte do vody nebo jiných kapalin.

Nečistoty otřete vlhkým, měkkým hadříkem. Nepoužívejte čisticí prostředky nebo rozpouštědla.

Pravidelně čistěte zejména plochy na výstupním otvoru laseru a dávejte pozor na vlákna.

Měřicí přístroj skladujte a přepravujte pouze v ochranném pouzdru (27), resp. v kufru (28).

V případě opravy posílejte měřicí přístroj v ochranném pouzdru (27), resp. v kufru (28).

Zákaznická služba a poradenství ohledně použití

Zákaznická služba zodpoví vaše dotazy k opravě a údržbě vašeho výrobku a též k náhradním dílům. Rozkladové výkresy a informace o náhradních dílech najdete také na:

www.bosch-pt.com

V případě dotazů k našim výrobkům a příslušenství vám ochotně pomůže poradenský tým Bosch.

V případě veškerých otázek a objednávek náhradních dílů bezpodmínečně uvedťe 10místné věcné číslo podle typového štítku výrobku.

Czech Republic

Robert Bosch odbytová s.r.o.

Na www.bosch-pt.cz si si můžete objednat opravu Vašeho stroje nebo náhradní díly online.

Další adresy servisů najdete na:

Doporučené lithium-ionotové akumulátory podléhají požadavkům zákona o nebezpečných nákladech. Tyto akumulátory mohou být bez dalších podmínek přepravovány uživatelem po silnici.

Při zasílání prostřednictvím třetí osoby (např.: letecká přeprava nebo spedice) je třeba brát zřetel na zvláštní požadavky na balení a označení. Zde musí být při přípravě zásilky nezbytně přizván expert na nebezpečné náklady.

Akumulátory zasílejte pouze tehdy, pokud není poškozený kryt. Otevřené kontakty přelepte lepicí páskou a akumulátor zabalte tak, aby se v obalu nemohl pohybovat.

Dodržujte také případné další národní předpisy.

254 | Slovenčina

Likvidace

Měřicí přístroje, akumulátory/baterie, příslušenství a obaly je třeba odevzdat k ekologické recyklaci.

Měřicí přístroje a akumulátory/baterie nevyhazujte do domovního odpadu!

Pouze pro země EU:

Podle evropské směrnice 2012/19/EU o odpadních elektrických a elektronických zařízeních a jejího provedení ve vnitrostátním právu se musí již nepoužitelné měřicí přístroje a podle evropské směrnice 2006/66/ES vadné nebo opotřebované akumulátory/baterie shromažďovat odděleně a odevzdat k ekologické recyklaci.

Při nesprávné likvidaci mohou odpadní elektrická a elektronická zařízení kvůli případnému obsahu nebezpečných látek poškodit životní prostředí a lidské zdraví.

Akumulátory/baterie:

Li-Ion:

Řid’te se pokyny v části Přeprava (viz „Přeprava“, Stránka 253).

Slovenčina

Ak chcete batériový adaptér (8) vybrat, odklopte očko otočného uzáveru (7) a otočte ho o 90°. Batériový adaptér vyberte z meracieho prístroja.

Farba indikácie nabitia (10) Význam

Šetriaci režim energie

Ak chcete šetrit energiu, môžete znížit jas laserových línií. Stlačte pritom tlačidlo pre šetriaci režim energie (2). Šetriaci režim energie je signalizovaný rozsvietením tlačidla pre šetriaci režim energie. Na ukončenie šetriaceho režimu energie znova stlačte tlačidlo pre šetriaci režim energie (2), a tým zhasne.

Indikácia stavu nabitia

dvojnásobná výška otvoru dverí × 0,3 mm/m

Měřicí přístroje a akumulátory/baterie nevyhazujte do domovního odpadu!

Len pre krajiny EÚ:
