Produkttype	Laserkorslinje-pointer
Mærke	Bosch
Model	GLL 3-80 G Professional
Mål (L × B × H)	144 × 89 × 139 mm
Vægt (uden batteri)	0,93 kg
Strømforsyning	Lithium-ion batteri 3,7 V eller 4 AA-batterier (via adapter)
Driftstid (3 linjer)	5 timer (med batteri eller batterier)
Laserkonklasse	Klasse 2
Lasereffekt	< 10 mW, 500-540 nm
Standard rækkevidde	30 m
Rækkevidde med lasermodtager	5-80 m
Nivelleringsnøjagtighed	±0,3 mm/m
Selvnivelleringsområde	±4°
Nivelleringstid	< 4 s
Driftstilstande	Vandret linje og 2 lodrette linjer, hældningstilstand
Specielle funktioner	Energibesparende tilstand, justerbar automatisk slukning, hældningsfunktion
Driftstemperatur	-10 °C til +40 °C
Beskyttelsesklasse	IP65
Vedligeholdelse og rengøring	Rengør med en blød, fugtig klud; ingen opløsningsmidler; opbevares i etuiet
Sikkerhed	Kig ikke ind i strålen; undgå kontakt med øjnene; følg laserinstruktionerne
Reservedele og reparérbarhed	Bosch kundeservice; reservedele tilgængelige via produktreference

Ofte stillede spørgsmål - GLL 3-80 G Professional BOSCH

Hvordan tænder jeg GLL 3-80 G?

Sæt tænd/sluk-knappen (4) i positionen «ON». Apparatet projicerer derefter en vandret laserlinje gennem det øverste vindue. Ret aldrig strålen mod personer eller dyr.

Hvilken type batterier skal jeg bruge?

Brug alkaliske manganbatterier af typen LR6 (AA). Sæt dem i batteriadapteren (8) med korrekt polaritet. Udskift altid alle batterier på samme tid og brug batterier af samme mærke og kapacitet.

Hvordan oplader jeg lithium-ion-batteriet?

Åbn beskyttelsesdækslet til USB Type-C®-stikket (11). Tilslut en USB-netadapter (5 V, min. 2 A) via USB-kablet (26). Opladning er optimal mellem +10 °C og +35 °C. Indikatoren (10) er gul under opladning og grøn, når batteriet er fuldt.

Hvad gør jeg, hvis laserlinjerne blinker hurtigt?

Hurtig blinkning indikerer, at apparatet er i hældningstilstand, fordi selvnivellering ikke er mulig (hældning > ±4°). Sæt apparatet vandret på en stabil overflade for at vende tilbage til automatisk nivelleringstilstand. Linjerne holder op med at blinke, når de er i vater.

Hvordan kontrollerer jeg nivelleringsnøjagtigheden?

Udfør den vandrette nøjagtighedskontrol over 5 m mellem to vægge (procedure beskrevet i vejledningen). Den maksimale tilladte afvigelse er ±0,3 mm/m. For lodrette linjer skal du bruge en døråbning og måle afvigelsen. Hvis afvigelsen er for stor, skal apparatet repareres af Bosch kundeservice.

Hvilke tilbehør er kompatible?

Anbefalet tilbehør: fastgørelsesbeslag LB 10, loftsklemme DK 20, universalbeslag, lasermålskive, laserbriller, lasermodtager LR 7, stativ, teleskopstang, USB-kabel, beskyttelsesetui og kuffert. Nogle sælges separat.

Hvordan bruger jeg lasermodtageren?

Under vanskelige lysforhold eller over lange afstande kan lasermodtageren (23) lokalisere laserlinjerne. Den er kompatibel i alle driftstilstande. Placer den på laserlinjen for at detektere strålen.

Hvordan deaktiverer jeg automatisk slukning?

Når apparatet er tændt, skal du trykke på en af laserdriftstilstandstasterne (1) i mindst 3 sekunder. Laserlinjerne blinker kort for at bekræfte deaktiveringen. For at genaktivere skal du slukke og tænde apparatet igen.

Hvordan rengør og vedligeholder jeg apparatet?

Rengør apparatet med en blød, fugtig klud. Brug ikke rengøringsmidler eller opløsningsmidler. Rengør regelmæssigt området omkring laserstråleudgangen. Opbevar apparatet i beskyttelsesetuiet (27) eller kufferten (28), når det ikke er i brug.

Hvad gør jeg ved funktionsfejl?

Se først vejledningen. Hvis problemet fortsætter, kontakt Bosch kundeservice. I Frankrig kan du bruge returformularen online på www.bosch-pt.fr eller ringe til 09 70 82 12 26. Til reparationer skal du sende apparatet tilbage i beskyttelsesetuiet.

BRUGSANVISNING GLL 3-80 G Professional BOSCH

Sikkerhedsinstrukser

Samtlige anvisninger skal læses og overholdes for at kunne arbejde sikkert og uden risiko med måleværktøjet. Hvis måleværktøjet ikke anvendes i overensstemmelse med de foreliggende anvisninger, kan funktionen af de integrerede beskyttelsesforanstaltninger i måleværktøjet blive forringet. Sørg for, at advarselsskilte aldrig gøres ukendelige på måleværktøjet. GEM ANVISNINGERNE, OG S∅RG FOR AT LEVERE DEM MED, HVIS MÅLEVÆRKT∅JET GIVES VIDERE TIL ANDRE.

Forsigtig – hvis andre end de her angivne betjenings- eller justeringsanordninger benyttes, eller andre fremgangsmåder udføres, kan der opstå en farlig strålingseksposition.
Måleværktøjet udleveres med et laser-advarselsskilt (på billedet af måleværktøjet kendetegnet på grafiksiden).
Er teksten på laser-advarselsskiltet ikke på dit modersmål, klæbes den medleverede etiket på dit sprog oven på den eksisterende tekst, før værktøjet tages i brug første gang.

Ret ikke laserstrålen mod personer eller dyr, og kig aldrig ind i den direkte eller reflekterede laserstråle. Det kan blænde personer, forårsage ulykker eller beskadige øjnene.

Hvis du får laserstrålen i øjnene, skal du lukke dem med det samme og straks bevæge hovedet ud af stråleområdet.
▶ Foretag aldrig ændringer af laseranordningen.
▶ Brug ikke laserbrillerne (tilbehør) som beskyttelsesbriller. Med laserbrillerne kan man lettere få øje på laserstrålen, men de beskytter ikke mod laserstråling.
Brug ikke laserbrillerne (tilbehør) som solbriller eller i trafikken. Laserbrillerne beskytter ikke 100 % mod ultraviolette (UV) stråler og reducerer ens evne til at registrere og iagttage farver.
Sørg for, at reparationer på måleværktøjet kun udføres af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Dermed sikres størst mulig sikkerhed i forbindelse med måleværktøjet.

▶ Lad ikke børn benytte laser-måleværktøjet uden opsyn. De kan utilsigtet blænde personer eller sig selv.
Brug ikke måleværktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. I måleværktøj kan der dannes gnister, som kan an-tænde støvet eller dampene.
- Akkuen må ikke ændres eller åbnes. Fare for kortslutning.
▶ Beskadiges akkuen, eller bruges den forkert, kan der sive dampe ud. Akkuen kan antændes eller eksplodere. Tilfør frisk luft, og søg læge, hvis du føler dig utilpas. Dampene kan irritere luftvejene.
Hvis akkuen anvendes forkert, eller den er beskadiget, kan der slippe brændbar væske ud af akkuen. Undgå at komme i kontakt med denne væske. Hvis det alligevel skulle ske, skal du skylle med vand. Søg læge, hvis du får væsken i øjnene. Akku-væske kan give hudirritation eller forbrændinger.
- Akkuen kan blive beskadiget af spidse genstande som f.eks. søm eller skruetrækkere eller ydre kraftpåvirkning. Der kan opstå indvendig kortslutning, så akkuen kan antændes, ryge, eksplodere eller overophedes.
Ikke-benyttede akkuer må ikke komme i berøring med kontorclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, da disse kan kortslutte kontakterne. En kortslutning mellem batteri-kontakterne øger risikoen for personskader i form af forbrændinger.
▶ Brug kun akkuen i producentens produkter. Kun på denne måde beskyttes akkuen mod farlig overbelastning.
▶ Oplad kun akkuerne med ladere, der er anbefalet af fabrikanten. En lader, der er egnet til en bestemt type akkuer, må ikke benyttes med andre akkuer – brandfare.

Beskyt akkuen mod varme (f.eks. også mod varige solstråler, brand, snavs, vand og fugtighed). Der er risiko for eksplosion og kortslutning.

Det magnetiske tilbehør må ikke komme i nærheden af implantater og andet medicinsk udstyr som f.eks. pacemakere eller insulinpumper. Magneterne i tilbehøret danner et magnetfelt, som kan påvirke implantaternes eller det medicinske udstyrs funktion negativt.

Anbring ikke det magnetiske tilbehør i nærheden af magnetiske datamedier og magnetisk følsomt udstyr. Magneterne i tilbehøret kan forårsage uopretteligt data-tab.

128 | Dansk

Vær opmærksom på alle illustrationer i den forreste del af betjeningsvejledningen.

Beregnet anvendelse

Måleværktøjet er beregnet til at finde og kontrollere vandrette og lodrette linjer.

Måleværktøjet kan bruges både indendørs og udendørs.

Dette produkt er et laserprodukt til forbrugere iht. EN 50689.

Illustrerede komponenter

Nummereringen af de illustrerede komponenter refererer til illustrationen af måleværktø-jet på illustrationssiden.

(1) Knap til driftstilstanden laser
(2) Knap til energisparetilstand
(3) Visningen Ladeniveau akku/batterier
(4) Tænd/sluk-knap
(5) Udgangsåbning laserstråling
(6) Laser-advarselsskilt
(7) Drejelås lithium-ion-akku/batteriadapter
(8) Batteriadapter
(9) Lithium-ion-akku ^a)
(10) Visning af ladeniveau for lithium-ion-akku ^a)
(11) USB Type-C®-bøsning ^a)b)
(12) Serienummer
(13) Stativholder 1/4"
(14) Stativholder 5/8"
(15) Holder (LB 10) ^a)
(16) Magnet ^a)
(17) 1/4"-skrue med holder ^a)
(18) Skruehul i holderen ^a)
(19) Loftsklemme (DK 20) a)
(20) Universalholder ^a)
(21) Lasermåltavle ^a)

Dansk | 129

(22) Laserbriller ^a)
(23) Lasermodtager ^a)
(24) Stativ ^a)
(25) Teleskopstang ^a)
(26) USB-kabel ^a)
(27) Beskyttelsestaske ^a)
(28) Kuffert ^a)

b) USB Type-C® og USB-C® er varemærker tilhørende USB Implementers Forum.

Tekniske data

Linjelaser GLL 80-33 G
Varenummer	3 601 K65 5..
Arbejdsområde (radius)A)
- Standard 30 m
- Med lasermodtager 5-80 m
Nivelleringsnøjagtighed B)C)D)	±0,3 mm/m
Selvnivelleringsområde ±4°
Nivelleringstid < 4 s
Driftstemperatur -10 °C ... +40 °C
Opbevaringstemperatur (uden lithium-ion-akku) -20 °C ... +70 °C
Maks. anvendelseshøjde over referencehøjde 2000 m
Relativ luftfugtighed maks. 90 %
Tilsmudsningsgrad i overensstemmelse med IEC 61010-1	2E)
Laserklasse 2
Lasertype < 10 mW, 500-540 nm
C_6 10
Divergens 50 × 10 mrad (360°-vinkel)
Korteste impulsvarighed 1/10000 s
Pulsfrekvens 10 kHz

130 | Dansk

Linjelaser GLL 80-33 G

Kompatibel lasermodtager LR 7
Stativholder 1/4", 5/8"
Energiforsyning
– Lithium-ion-akku 3,7 V
– Alkaliske manganbatterier (med batteriadapter) 4 × 1,5 V LR6 (AA)
Driftsvarighed med 3 laserlinjer
– Med lithium-ion-akku 5 t
– Med alkali-mangan-batterier 5 t
Vægt ^F)	0,93 kg
Mål (længde × bredde × højde) 144 × 89 × 139 mm
Kapslingsklasse IP65
Lithium-ion-akku (tilbehør) BA 3.7V 3.0Ah XL
Varenummer	1 600 A03 1FZ
Ladetilslutning USB Type-C®
Anbefalet USB Type-C®-kabel	1 600 A03 4XE
Nominel spænding 3,7 V	=
Kapacitet 3,0 Ah
Anbefalet omgivelsestemperatur ved opladning +10 °C ... +35 °C
Tilladt omgivelsestemperatur ved opbevaring -10 °C ... +45 °C
Stikstrømforsyning
Udgangsspænding 5,0 V	=

Linjelaser GLL 80-33 G

Udgangsstrøm, min. 2 A

A) Arbejdsområdet kan forringes af ugunstige omgivelsesbetingelser (f.eks. direkte sollys).
B) Gælder ved de fire vandrette krydsningspunkter.
C) De angivne værdier forudsætter normale til gunstige omgivelsesbetingelser (f.eks. ingen vibration, ingen tåge, ingen røg, ingen direkte sollys). Efter kraftige temperatursvingninger kan der forekommer nøjagtighedsafvigelser.
D) Ved det maksimale selvnivelleringsområde skal der desuden påregnes en afvigelse på ±0,1 mm/m.
E) Der forekommer kun en ikke-ledende tilsmudsning, idet der dog lejlighedsvis må forventes en midlertidig ledeevne forårsaget af tildugning.
F) Vægt uden lithium-ion-akku/batteriadapter/batterier
Serienummeret (12) på typeskiltet bruges til entydig identifikation af måleværktøjet.

Energiforsyning måleværktøj

Måleværktøjet kan drives med enten en Bosch lithium-ion-akku (9) eller med gængse batterier i batteriadapter (8).

Bemærk! Opbevar aldrig måleværktøjet uden isat lithium-ion-akku (9) eller batteriadapter (8), især i støvede eller fugtige omgivelser.

Drift med batterier (tilbehør)

Det anbefales at bruge alkaliske manganbatterier til måleværktøjet.

Sæt batterierne i batteriadapteren (8). Sørg i den forbindelse for, at polerne vender rig- tigt som vist på indersiden af batteriadapteren.

Udskift altid alle batterier samtidig. Brug kun batterier fra en og samme producent og med samme kapacitet.

Sæt batteriadapteren (8) i måleværktøjet, og drej drejelåsen (7), så du kan folde øjet på batteriadapteren.

Hvis du vil fjerne batteriadapteren (8), skal du vippe øjet til drejelåsen (7) op og dreje det 90°. Tag batteriadapteren ud af måleværktøjet.

Tag batterierne ud af måleværktøjet, hvis det ikke skal bruges i længere tid. Batterierne kan korrodere og aflade sig selv, hvis det sidder i måleværktøjet i længere tid.

Drift med lithium-ion-akku

Isætning/udskiftning af lithium-ion-akku

Sæt lithium-ion-akkuen (9) ind i måleværktøjet, og drej drejelåsen (7), så du kan folde øjerne på lithium-ion-akkuen.

Bosch Power Tools 1 609 92A 9B3 | (08.05.2024)

132 | Dansk

Hvis du vil fjerne lithium-ion-akkuen (9), skal du vippe øjet til drejelåsen (7) op og dreje det 90°. Tag lihtium-ion-akkuen ud af måleværktøjet.

Opladning af lithium-ion-akku

Brug kun en USB-strømforsyning med en udgangsspænding og min. udgangsstrøm, som opfylder kravene i kapitlet "Tekniske data" til opladning. Følg betjeningsvejledningen til USB-strømforsyningen.
- Kontrollér netspændingen! Strømkildens spænding skal stemme overens med angivelserne på stikstrømforsyningens typeskilt.
▶ Oplad kun akkuen ved hjælp af USB-tilslutningen ved en omgivelsestemperatur på mellem +10 °C og +35 °C. Opladning uden for temperaturområdet kan beskadige akkuen eller øge risikoen for brand.

Bemærk! Lithium-ion-akkuer udleveres delvis opladet på grund af internationale transportforskrifter. For at sikre at akkuen fungerer 100 %, skal du oplade akkuen helt i opladeren før første ibrugtagning.

Åbn afdækningen til USB Type-C®-bøsningen (11). Forbind USB-bøsningen med en USB-strømforsyning via USB-kablet (26). Slut USB-strømforsyningen til lysnettet.

Farve på ladeindikator (10) Betydning

Gul Lithium-ion-akkuen oplades.

Grøn Lithium-ion-akkuen er helt opladet.

Rød Ladespænding og ladestrøm er uegnet.

Når opladningen er afsluttet, skal du fjerne USB-kablet (26). Luk afdækningen til USB Type-C®-bøsningen (11) for at beskytte mod støv og vandstænk.

Energisparetilstand

For at spare energi kan du reducere laserlinjernes lysstyrke. Tryk i den forbindelse på knappen til energisparetilstand (2). Energisparetilstanden vises ved, at knappen til energisparetilstand lyser. Hvis du vil afslutte energisparetilstand, skal du trykke på knappen til energisparetilstand (2) igen, så den slukker.

Ladetilstandsindikator

Ladeniveauindikatoren (3) viser lithium-ion-akkuens eller batteriernes aktuelle ladeniveau, när måleværktøjet tændes.

Laserlinjernes skarphed reduceres i takt med, at lithium-ion-akkuen eller batterierne af-lades.

Når lithium-ion-akkuen eller batterierne næsten er afladede, blinker ladeniveauindikatoren (3) konstant. Laserlinjerne blinker hvert 5. minut i ca. 5 sek.

Når lithium-ion-akkuen eller batterierne er afladet, blinker laserlinjerne og ladeniveauindikatoren (3) en gang til, før måleværktøjet slukkes.

Brug

Ibrugtagning

▶ Beskyt måleværktøjet mod fugt og direkte sollys.
Udsæt ikke måleværktøjet for ekstreme temperaturer eller temperatursvingninger. Lad det f.eks. ikke ligge i længere tid i bilen. Ved større temperatursvingninger skal måleværktøjets temperatur først tilpasse sig, og før du fortsætter arbejdet, skal der altid udføres en nøjagtighedskontrol (se "Nøjagtighedskontrol af måleværktøjet", Side 135).

Ved ekstreme temperaturer eller temperatursvingninger kan måleværktøjets præcision påvirkes.

▶ Undgå, at måleværktøjet udsættes for kraftige stød eller tabes. Hvis måleværktøjet har været udsat for kraftig ydre påvirkning, skal du foretage en nøjagtighedskontrol af det, før du fortsætter arbejdet (se "Nøjagtighedskontrol af måleværktøjet", Side 135).
▶ Sluk måleværktøjet, när du transporterer det. Ved slukning låses pendulenheden, som ellers kan beskadiges ved kraftige bevægelser.

Tænd/sluk

For at tænde måleværktøjet skal du skubbe tænd/sluk-knappen (4) til positionen ON. Måleværktøjet sender straks efter tændingen en laserlinje ud af udgangsåbningen foroven (5).
▶ Ret ikke laserstrålen mod personer eller dyr og ret ikke blikket ind i laserstrålen, heller ikke fra stor afstand.

Hvis du vil slukke måleværktøjet, skal du skubbe tænd/sluk-knappen (4) til positionen OFF. Ved stop låses pendulenheden.

Lad ikke det tændte måleværktøj være uden opsyn, og sluk måleværktøjet efter brug. Andre personer kan blive blændet af laserstrålen.

Hvis måleværktøjets temperatur nærmer sig den højest tilladte driftstemperatur, reduceres laserlinjernes skarphed langsomt.

Hvis den maksimalt tilladte driftstemperatur overskrides, blinker laserlinjerne hurtigt, hvorefter måleværktøjet slukker. Efter afkøling er måleværktøjet igen klar til brug og kan tændes på ny.

134 | Dansk

Deaktivering af frakoblingsautomatik

Hvis der ikke trykkes på en knap på måleværktøjet i ca. 120 minutter, slukkes måleværktøjet automatisk for at skåne akku og batterier.

Hvis du vil tænde måleværktøjet igen efter automatisk frakobling, kan du enten først forskyde tænd/sluk-knappen (4) til positionen OFF og derefter tænde måleværktøjet igen eller trykke på en af knapperne til driftstilstanden laser (1).

Hvis du vil deaktivere frakoblingsautomatikken, skal du (mens måleværktøjet er tændt) trykke på en af knapperne til driftstilstanden laser (1) i mindst 3 s. Når frakoblingsautomatikken er deaktiveret, blinker laserstrålerne kort som bekræftelse.

For at aktivere den automatiske frakobling skal du slukke måleværktøjet og tænde det igen.

Driftstilstande

Måleværktøjet kan vise en vandret og to lodrette laserlinjer.

Når måleværktøjet tændes, lyser den vandrette laserlinje.

Du kan tænde og slukke hver af laserlinjerne uafhængigt af hinanden. Tryk i den forbindelse på den knap til valg af laserdriftstilstand (1), der er knyttet til laserlinjen.

Alle driftsmåder kan anvendes med både nivelleringsautomatik og hældningsfunktion.

Alle driftsmåder egner sig til drift med lasermodtager (23).

Nivelleringsautomatik

Måleværktøjet overvåger hele tiden placeringen under drift. Ved opstilling inden for selv- nivelleringsområdet på ±4° arbejder det med nivelleringsautomatik. Uden for selviveller- ringsområdet skifter det automatisk til hældningsfunktionen.

Arbejde med automatisk nivellering

Stil måleværktøjet på et fast, vandret underlag, eller fastgør det på holderen (15) eller stativet (24).

Nivelleringsautomatikken udligner automatisk ujævnheder i selvnivelleringsområdet på ±4°. Så snart laserstrålerne lyser vedvarende, er måleværktøjet indnivelleret.

Hvis automatisk nivellering ikke er mulig, f.eks. fordi måleværktøjets ståflade afviger mere end 4° fra vandret, blinker laserlinjerne først 2 s i hurtig takt, derefter flere gange i hurtig takt hvert 5. s. Måleværktøjet befinder sig i hældningsfunktion.

For videre arbejde med nivelleringsautomatik skal du opstille måleværktøjet vandret og afvente selvnivelleringen. Så snart måleværktøjet befinder sig inden for selvnivelleringsområdet på ±4°, lyser laserstrålerne konstant.

Ved rystelser eller positionsændringer under driften nivelleres måleværktøjet igen automatisk. Kontrollér efter nivelleringen laserstrålernes position i forhold til referencepunkterne for at undgå fejl ved en forskydning af måleværktøjet.

Arbejde med hældningsfunktion

Stil måleværktøjet på et egnet underlag. Ved arbejde med hældningsfunktion blinker laserlinjerne først 2 s i hurtig takt, derefter flere gange i hurtig takt hvert 5. s.

I hældningsfunktionen nivelleres laserlinjerne ikke mere og forløber ikke mere nødven-digvis lodret i forhold til hinanden.

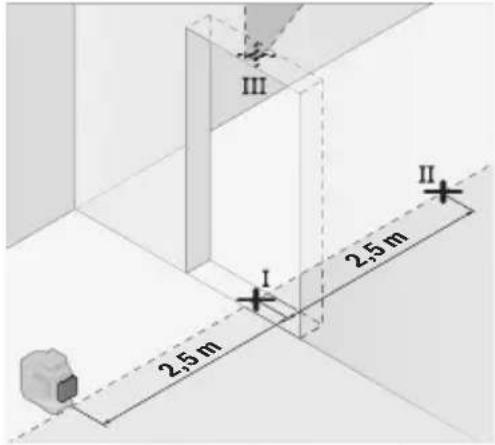

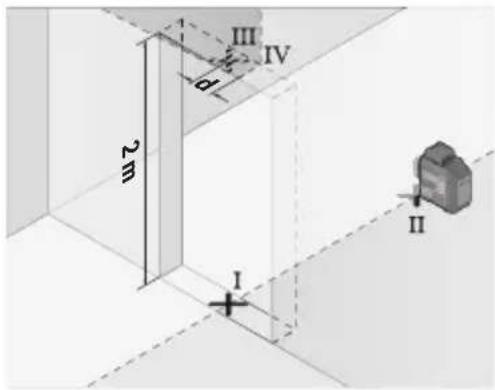

Nøjagtighedskontrol af måleværktøjet

Indvirkninger på nøjagtigheden

Den største indvirkning kommer fra omgivelsestemperaturen. Især temperaturforskelle, der forløber fra gulvet/jorden og opefter, kan afbøje laserstrålen.

For at minimere termisk påvirkning fra den varme, der stiger op fra gulvet, anbefales det at montere måleværktøjet på et stativ. Desuden skal måleværktøjet så vidt muligt opstilles midt på arbejdsfladen.

Ud over udefra kommende påvirkninger kan også maskinspecifikke påvirkninger (f.eks. fald eller kraftige stød/slag) resultere i afgivelser. Kontrollér derfor altid nivelleringsnøjagtigheden, før du påbegynder en arbejdsopgave.

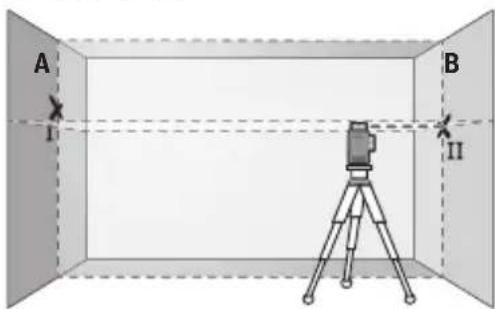

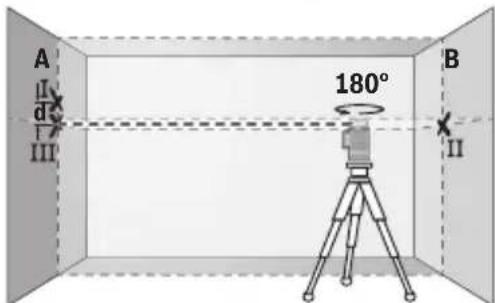

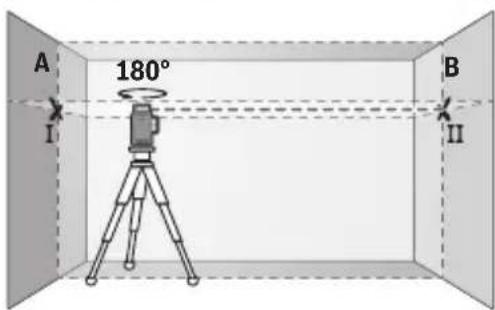

Kontrollér altid først nivelleringsnøjagtigheden for den vandrette laserlinje og derefter for de lodrette laserlinjer.

Overskrider måleværktøjet den maksimale afvigelse ved en af kontrollerne, skal det repareres hos en Bosch-kundeservice.

Kontrol af tværaksens vandrette nivelleringsnøjagtighed

Til kontrollen skal du bruge en fri målestrækning på 5 m på fast underlag mellem to vægge A og B.

- Monter måleværktøjet på et stativ tæt på væggen A, eller opstil det på et fast, jævnt underlag. Tænd måleværktøjet. Tænd den vandrette laserlinje og den lodrette laserlinje foran på måleværktøjet.

136 | Dansk

- Ret laseren mod den nærmeste væg A, og lad måleværktøjet foretage en indni- vellering. Markér midten af punktet, hvor laserlinjerne krydser hinanden på væggen (punkt I).

- Drej måleværktøjet 180°, lad det foretage indnivellering, og markér laserlinjernes krydsningspunkt på den modsatte væg B (punkt II).

- Placer måleværktøjet – uden at dreje det – tæt på væggen B, tænd det og det foretag indnivellering.

- Juster måleværktøjet i højden (ved hjælp af stativet eller evt. ved at lægge noget under), så laserlinjernes krydsningspunkt præcist rammer det forinden markerede punkt II på væggen B.

- Drej måleværktøjet 180° uden at ændre højden. Ret det mod væggen A, så den lodrette laserlinje forløber gennem det allerede markerede punkt I. Lad måleværktøjet foretaget indnivellering, og markér laserlinjernes krydsningspunkt på væggen A (punkt III).

- Differencen d mellem de to markerede punkter I og III på væggen A angiver måleværktøjets faktiske højdeafvigelse.

Ved en målestrækning på 2 × 5 m = 10 m er den maksimalt tilladte afvigelse: 10 m × ±0,3 mm/m = ±3 mm. Differencen d mellem punkterne I og III må derfor højst udgøre 3 mm.

Kontrol af de lodrette linjers nivelleringsnøjagtighed

Til kontrollen skal du bruge en døråbning, hvor der (på fast underlag) er mindst 2,5 m plads på hver side af døren.

- Opstil måleværktøjet i 2,5 m afstand fra døråbningen på fast, jævnt underlag (ikke på et stativ). Tænd måleværktøjet og den lodrette laserlinje foran på måleværktøjet. Ret laserlinjen mod døråbningen, og lad måleværktøjet foretage indnivellering.

- Markér midten af den lodrette laserlinje på døråbningens gulv (punkt I), i 5 m afstand på den anden side af døråbningen (punkt II) samt ved døråbningens overkant (punkt III).

- Drej måleværktøjet 180°, og opstil det på den anden side af døråbningen direkte bag punkt II. Lad måleværktøjet foretage indnivellering, og juster den lodrette laserlinje, så dens midte forløber nøjagtigt gennem punkterne I og II.

• Markér laserlinjens midte ved døråbningens overkant som punkt IV.
• Differencen d mellem de to markerede punkter og III og IV angiver måleværktøjets faktiske afvigelse fra lodret.
• Mål døråbningens højde.

138 | Dansk

Gentag måleprocessen for den anden lodrette laserlinje. Tænd i den forbindelse den lodrette laserlinje på siden ved siden af måleværktøjet, og drej måleværktøjet 90°, før målearbejdet påbegyndes.

Den maksimalt tilladte afvigelse beregnes på følgende måde:

Dobbelt højde af døråbningen × 0,3 mm/m

Eksempel: Ved en døråbning med højden 2 m må den maksimale afvigelse være

2 × 2 m × ± 0,3 mm/m = ± 1,2 mm . Punkterne III og IV må således højst ligge 1,2 mm fra hinanden.

Arbejdsvejledning

▶ Brug altid kun laserlinjens midte til marking. Laserlinjens bredde ændres med afstanden.

Arbejde med holderen LB 10 (tilbehør) (se billede A–D)

Ved hjælp af holderen (15) kan du fastgøre måleværktøjet på lodrette flader eller magnetiserbare materialer. I kombination med loftsklemmen (19) kan måleværktøjet også justeres i højden.

Sæt måleværktøjet med 1/4"-stativholderen (13) på holderens 1/4"-skrue (17), og skru det fast.

Monteringsmuligheder til holderen (15):

- med en almindelig monteringsskrue gennem skruehullet (18) på træ (se billede B)

- med magneter (16) på magnetiske materialer (se billede C)

- med loftsklemme (19) på loftsister (se billede D).

▶ Berør ikke bagsiden af det magnetiske tilbehør, når du fastgør tilbehøret til overflader. Magneternes stærke trækkraft kan resultere i, at dine fingre bliver klemt fast.

Juster holderen (15) groft, før du tænder måleværktøjet.

Arbejde med lasermåltavlen (tilbehør)

Laser-måltavlen (21) forbedrer laserstrålens synlighed ved ugunstige betingelser og større afstande.

Den reflekterende del af laser-måltavlen (21) forbedrer laserlinjens synlighed, og takket være den transparente del er laserlinjen også synlig fra bagsiden af laser-måltavlen.

Arbejde med stativ (tilbehør)

Et stativ udgør et stabilt, højdejusterbart måleunderlag. Sæt måleværktøjet med 1/4"-stativholderen (13) på stativets (24) eller på et normalt fotostativs gevind. Til fastgørelse på et gængs byggestativ benytter du 5/8"-stativholderen (14). Skru måleværktøjet fast igen med stativets låseskrue.

Juster stativet groft, før du tænder måleværktøjet.

Fastgør med universalholderen (tilbehør) (se billede F)

Ved hjælp af universalholderen (20) kan du fastgøre måleværktøjet på f.eks. lodrette flader eller magnetiserbare materialer. Universalholderen kan også bruges som gulvstativ og letter højdejusteringen af måleværktøjet.

▶ Berør ikke bagsiden af det magnetiske tilbehør, når du fastgør tilbehøret til overflader. Magneternes stærke trækkraft kan resultere i, at dine fingre bliver klemt fast.

Juster universalholderen (20) groft, før du tænder måleværktøjet.

Arbejde med lasermodtageren (tilbehør) (se billede F)

Ved ugunstige lysforhold (lyse omgivelser, direkte sollys) og på større afstande bruger du lasermodtageren (23) for bedre at kunne finde laserlinjerne.

Alle driftsmåder egner sig til drift med lasermodtager (23).

Laserbriller (tilbehør)

Laserbrillerne filtrerer det omgivende lys fra. Derved fremstår laserens lys lysere for øjet.

▶ Brug ikke laserbrillerne (tilbehør) som beskyttelsesbriller. Med laserbrillerne kan man lettere få øje på laserstrålen, men de beskytter ikke mod laserstråling.
Brug ikke laserbrillerne (tilbehør) som solbriller eller i trafikken. Laserbrillerne beskytter ikke 100 % mod ultraviolette (UV) stråler og reducerer ens evne til at registrere og iagttage farver.

Arbejdseksempler (se billeder E-J)

Eksempler på anvendelsesmuligheder for måleværktøjet finder du på illustrationssiderne.

Hold altid måleværktøjet rent.

Dyp ikke måleværktøjet i vand eller andre væsker.

Tør snavs af med en fugtig, blød klud. Brug ikke rengørings- eller opløsningsmiddel.

Rengør især flader ved laserens udgangsåbning regelmæssigt, og vær opmærksom på fnug.

Opbevar og transporter kun måleværktøjet i beskyttelsestasken (27) eller i kufferten (28).

140 | Dansk

Skal måleværktøjet repareres, indsendes det i beskyttelsestasken (27) eller i kufferten (28).

Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosionstegninger og oplysninger om reservedele finder du også på: www.bosch-pt.com

Bosch-anvendelsesrådgivningsteamet hjælper dig gerne, hvis du har spørgsmål til produkter og tilbehørsdele.

Produktets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.

Dansk

Du finder adresser til andre værksteder på:

De anbefalede lithium-ion-akkuer overholder bestemmelserne om farligt gods. Akkuerne kan transporteres af brugeren på offentlig vej uden yderligere pålæg.

Ved forsendelse gennem tredjemand (f.eks. lufttransport eller spedition) skal særlige krav vedrørende emballage og mærkning overholdes. Kontakt en ekspert i farligt gods, før forsendelsen forberedes.

Send kun akkuer, hvis huset er ubeskadiget. Tilklæb åbne kontakter, og indpak akkuen på en sådan måde, at den ikke kan bevæge sig i emballagen. Følg venligst også eventuelle, videreførende, nationale forskrifter.

Bortskaffelse

Måleværktøjer, akkuer/batterier, tilbehør og emballage skal bortskaffes miljø-mæssigt korrekt, så de kan genvindes.

Smid ikke måleværktøjer og akkuer/batterier ud sammen med husholdningsaffaldet!

Gælder kun i EU-lande:

Iht. det europæiske direktiv 2012/19/EU om affald fra elektrisk og elektronisk udstyr og de nationale bestemmelser, der er baseret herpå, skal kasseret måleværktøj, og iht. det europæiske direktiv 2006/66/EF skal defekte eller opbrugte akkuer/batterier indsamles separat og genbruges iht. gældende miljøforskrifter.

Ved forkert bortskaffelse kan elektrisk og elektronisk affald have skadelige virkninger på miljøet og menneskers sundhed på grund af den mulige tilstedeværelse af farlige stoffer.

Akkuer/batterier:

Li-ion:

Læs og overhold henvisningerne i afsnittet om transport (se "Transport", Side 140).

Svensk

Säkerhetsanvisningar

Sikkerhetsanvisninger

a) Dette tilbehøret hører ikke med til standardleveransen.

Drift med engangsbatterier (tilbehør)

Farge på ladeindikator (10) Betydning

Gul Li-ion-batteripakken lades.

Når du skal kontrollere, trenger du en døråpning der det (på fast underlag) er minst

2,5 m plass på begge sider av døren.

Feste med universalholderen (tilbehør) (se bilde F)

Måleverktøyet må ikke senkes ned i vann eller andre væsker.

Måleverktøy og oppladbare batterier / engangsbatterier må ikke kastes som vanlig husholdningsavfall!

Bare for land i EU:
