Produkttyp	Linienlaser
Marke	Bosch
Modell	GLL 3-80 G Professional
Abmessungen (L × B × H)	144 × 89 × 139 mm
Gewicht (ohne Akku)	0,93 kg
Stromversorgung	Lithium-Ionen-Akku 3,7 V oder 4 AA-Batterien (über Adapter)
Betriebsdauer (3 Linien)	5 h (mit Akku oder Batterien)
Laserklasse	Klasse 2
Laserleistung	< 10 mW, 500-540 nm
Standard-Reichweite	30 m
Reichweite mit Empfänger	5-80 m
Nivelliergenauigkeit	±0,3 mm/m
Selbstnivellierbereich	±4°
Nivellierzeit	< 4 s
Betriebsmodi	Horizontale Linie und 2 vertikale Linien, Neigungsmodus
Sonderfunktionen	Energiesparmodus, einstellbare Auto-Abschaltung, Neigungsfunktion
Betriebstemperatur	-10 °C bis +40 °C
Schutzart	IP65
Wartung und Reinigung	Mit einem weichen, feuchten Tuch reinigen; keine Lösungsmittel; in der Schutztasche aufbewahren
Sicherheit	Nicht in den Strahl schauen; Augenkontakt vermeiden; Laserhinweise beachten
Ersatzteile und Reparierbarkeit	Bosch Kundendienst; Ersatzteile über Produktreferenz erhältlich

Häufig gestellte Fragen - GLL 3-80 G Professional BOSCH

Wie schalte ich den GLL 3-80 G ein?

Stellen Sie den Ein-/Ausschalter (4) auf die Position "ON". Das Gerät projiziert dann eine horizontale Laserlinie aus dem oberen Fenster. Richten Sie den Strahl niemals auf Personen oder Tiere.

Welcher Batterietyp soll verwendet werden?

Verwenden Sie Alkalimangan-Batterien vom Typ LR6 (AA). Legen Sie sie polrichtig in den Batterieadapter (8) ein. Ersetzen Sie immer alle Batterien gleichzeitig und verwenden Sie Batterien derselben Marke und Kapazität.

Wie lade ich den Lithium-Ionen-Akku?

Öffnen Sie die Schutzabdeckung der USB Type-C®-Buchse (11). Schließen Sie ein USB-Netzteil (5 V, min. 2 A) über das USB-Kabel (26) an. Der Ladevorgang ist optimal zwischen +10 °C und +35 °C. Die Anzeige (10) ist gelb während des Ladens und grün, wenn der Akku voll ist.

Was tun, wenn die Laserlinien schnell blinken?

Ein schnelles Blinken zeigt an, dass sich das Gerät im Neigungsmodus befindet, da die Selbstnivellierung nicht möglich ist (Neigung > ±4°). Stellen Sie das Gerät waagerecht auf eine stabile Oberfläche, um in den automatischen Nivelliermodus zurückzukehren. Die Linien hören auf zu blinken, sobald sie waagerecht sind.

Wie überprüfe ich die Nivelliergenauigkeit?

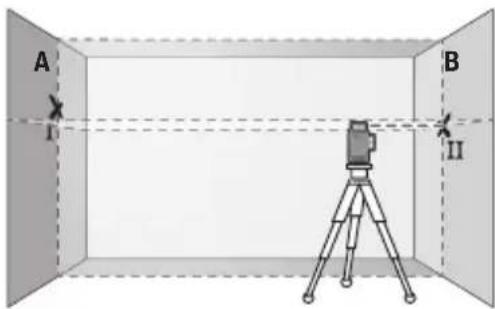

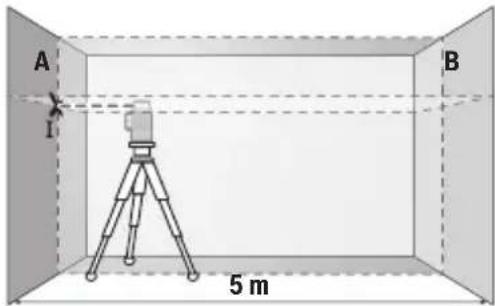

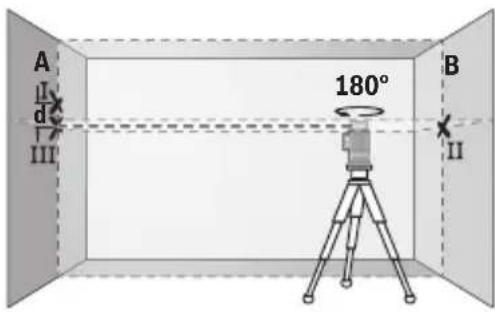

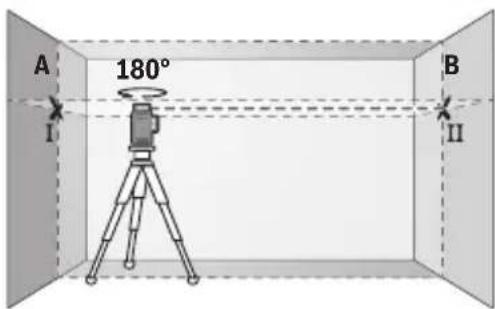

Führen Sie die horizontale Genauigkeitsprüfung über 5 m zwischen zwei Wänden durch (Verfahren in der Anleitung beschrieben). Die maximal zulässige Abweichung beträgt ±0,3 mm/m. Für vertikale Linien verwenden Sie eine Türöffnung und messen Sie die Abweichung. Ist die Abweichung zu groß, lassen Sie das Gerät von einem Bosch-Kundendienst reparieren.

Welches Zubehör ist kompatibel?

Empfohlenes Zubehör: Befestigungshalter LB 10, Deckenclip DK 20, Universalhalterung, Laserzieltafel, Lasersichtbrille, Laserempfänger LR 7, Stativ, Teleskopstab, USB-Kabel, Schutztasche und Koffer. Einige sind separat erhältlich.

Wie verwende ich den Laserempfänger?

Bei schwierigen Lichtverhältnissen oder auf große Entfernungen ermöglicht der Empfänger (23) das Auffinden der Laserlinien. Er ist in allen Betriebsmodi kompatibel. Setzen Sie ihn auf die Laserlinie, um den Strahl zu erfassen.

Wie deaktiviere ich die automatische Abschaltung?

Drücken Sie bei eingeschaltetem Gerät mindestens 3 Sekunden lang eine der Tasten für den Laserbetriebsmodus (1). Die Laserlinien blinken kurz zur Bestätigung der Deaktivierung. Zur Reaktivierung schalten Sie das Gerät aus und wieder ein.

Wie reinige und pflege ich das Gerät?

Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden Sie keine Reinigungsmittel oder Lösungsmittel. Reinigen Sie regelmäßig den Bereich um den Laserstrahlaustritt. Bewahren Sie das Gerät bei Nichtgebrauch in der Schutztasche (27) oder dem Koffer (28) auf.

Was tun bei Funktionsstörungen?

Konsultieren Sie zuerst die Anleitung. Wenn das Problem weiterhin besteht, wenden Sie sich an den Bosch-Kundendienst. In Frankreich können Sie das Online-Rückgabeformular unter www.bosch-pt.fr nutzen oder die 09 70 82 12 26 anrufen. Für Reparaturen senden Sie das Gerät in der Schutztasche zurück.

BEDIENUNGSANLEITUNG GLL 3-80 G Professional BOSCH

de Originalbetriebsanleitung

en Original instructions

fr Notice originale

es manual original

pt Manual original

Sämtliche Anweisungen sind zu lesen und zu beachten, um mit dem Messwerkzeug gefahrlos und sicher zu arbeiten. Wenn das Messwerkzeug nicht entsprechend den vorliegenden Anweisungen verwendet wird, können die integrierten Schutzvorkehrungen im Messwerkzeug beeinträchtigt werden. Machen Sie Warnschilder am Messwerkzeug niemals unkenntlich. BEWAHREN SIE DIESE ANWEI-SUNGEN GUT AUF UND GEBEN SIE SIE BEI WEITERGABE DES MESSWERKZEUGS MIT.

Vorsicht – wenn andere als die hier angegebenen Bedienungs- oder Justiereinrichtungen benutzt oder andere Verfahrensweisen ausgeführt werden, kann dies zu gefährlicher Strahlungsexposition führen.
Das Messwerkzeug wird mit einem Laser-Warnschild ausgeliefert (in der Darstellung des Messwerkzeugs auf der Grafikseite gekennzeichnet).
- Ist der Text des Laser-Warnschildes nicht in Ihrer Landessprache, dann überkleben Sie ihn vor der ersten Inbetriebnahme mit dem mitgelieferten Aufkleber in Ihrer Landessprache.

Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den direkten oder reflektierten Laserstrahl. Dadurch können Sie Personen blenden, Unfälle verursachen oder das Auge schädigen.

▶ Falls Laserstrahlung ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen.
▶ Nehmen Sie keine Änderungen an der Lasereinrichtung vor.
▶ Verwenden Sie die Laser-Sichtbrille (Zubehör) nicht als Schutzbrille. Die Laser-Sichtbrille dient zum besseren Erkennen des Laserstrahls; sie schützt jedoch nicht vor der Laserstrahlung.
▶ Verwenden Sie die Laser-Sichtbrille (Zubehör) nicht als Sonnenbrille oder im Straßenverkehr. Die Laser-Sichtbrille bietet keinen vollständigen UV-Schutz und vermindert die Farbwahrnehmung.

▶ Lassen Sie das Messwerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Messwerkzeuges erhalten bleibt.
▶ Lassen Sie Kinder das Laser-Messwerkzeug nicht unbeaufsichtigt benutzen. Sie könnten unbeabsichtigt andere Personen oder sich selber blenden.
Arbeiten Sie mit dem Messwerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Im Messwerkzeug können Funken erzeugt werden, die den Staub oder die Dämpfe entzünden.
- Ändern und öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.
Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Der Akku kann brennen oder explodieren. Führen Sie Frischluft zu und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen.
Bei falscher Anwendung oder beschädigtem Akku kann brennbare Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
▶ Durch spitze Gegenstände wie z. B. Nagel oder Schraubenzieher oder durch äußere Krafteinwirkung kann der Akku beschädigt werden. Es kann zu einem internen Kurzschluss kommen und der Akku brennen, rauchen, explodieren oder überhitzen.
▶ Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
▶ Verwenden Sie den Akku nur in Produkten des Herstellers. Nur so wird der Akku vor gefährlicher Überlastung geschützt.
Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.

Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Schmutz, Wasser und Feuchtigkeit. Es besteht Explosions- und Kurzschlussgefahr.

12 | Deutsch

Bringen Sie die magnetischen Zubehöre nicht in die Nähe von Implantaten und sonstigen medizinischen Geräten, wie z.B. Herzschrittmacher oder Insulinpumpe. Durch die Magnete der Zubehöre wird ein Feld erzeugt, das die Funktion von Implantaten oder medizinischen Geräten beeinträchtigen kann.

▶ Halten Sie die magnetischen Zubehöre fern von magnetischen Datenträgern und magnetisch empfindlichen Geräten. Durch die Wirkung der Magnete der Zubehöre kann es zu irreversiblen Datenverlusten kommen.

Produkt- und Leistungsbeschreibung

Bitte beachten Sie die Abbildungen im vorderen Teil der Betriebsanleitung.

Bestimmungsgemäßer Gebrauch

Das Messwerkzeug ist bestimmt zum Ermitteln und Überprüfen von waagerechten und senkrechten Linien.

Das Messwerkzeug ist zur Verwendung im Innen- und Außenbereich geeignet.

Dieses Produkt ist ein Verbraucher-Laser-Produkt gemäß EN 50689.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Messwerkzeugs auf der Grafikseite.

(1) Taste für Laser-Betriebsart
(2) Taste für Energiesparmodus
(3) Anzeige Ladezustand Akku/Batterien
(4) Ein-/Ausschalter
(5) Austrittsöffnung Laserstrahlung
(6) Laser-Warnschild
(7) Drehverschluss Li-Ionen-Akku-Pack/Batterieadapter
(8) Batterieadapter
(9) Li-Ionen-Akku-Pack ^a)
(10) Ladeanzeige des Li-Ionen-Akku-Packs ^a)
(11) USB Type-C®-Buchse ^a)b)
(12) Seriennummer
(13) Stativaufnahme 1/4"

Deutsch | 13

(14) Stativaufnahme 5/8"
(15) Halterung (LB 10) ^a)
(16) Magnet ^a)
(17) 1/4"-Schraube der Halterung ^a)
(18) Schraubloch der Halterung ^a)
(19) Deckenklammer (DK 20) ^a)
(20) Universelle Halterung ^a)
(21) Laser-Zieltafel ^a)
(22) Laser-Sichtbrille ^a)
(23) Laserempfänger ^a)
(24) Stativ^a)
(25) Teleskopstange ^a)
(26) USB-Kabel ^a)
(27) Schutztasche ^a)
(28) Koffer ^a)

a) Dieses Zubehör gehört nicht zum Standard-Lieferumfang.

b) USB Type-C® und USB-C® sind Markenzeichen des USB Implementers Forums.

Technische Daten

Linienlaser GLL 80-33 G
Sachnummer	3 601 K65 5..
Arbeitsbereich (Radius)A)
- Standard 30 m
- mit Laserempfänger 5–80 m
NivelliergenauigkeitB)C)D)	±0,3 mm/m
Selbstnivellierbereich ±4°
Nivellierzeit < 4 s
Betriebstemperatur -10 °C ... +40 °C
Lagertemperatur (ohne Li-Ionen-Akku-Pack) -20 °C ... +70 °C
max. Einsatzhöhe über Bezugshöhe 2000 m
relative Luftfeuchte max. 90 %

Bosch Power Tools 1 609 92A 9B3 | (08.05.2024)

14 | Deutsch

Linienlaser GLL 80-33 G

Verschmutzungsgrad entsprechend IEC 61010-1 2
Laserklasse 2
Lasertyp < 10 mW, 500–540 nm
C_6 10
Divergenz 50 × 10 mrad (Vollwinkel)
kürzeste Impulsdauer 1/10000 s
Pulsfrequenz 10 kHz
kompatibler Laserempfänger LR 7
Stativaufnahme 1/4", 5/8"
Energieversorgung
– Li-Ionen-Akku-Pack 3,7 V
– Alkali-Mangan-Batterien (mit Batterieadapter) 4 × 1,5 V LR6 (AA)
Betriebsdauer mit 3 Laserlinien
– mit Li-Ionen-Akku-Pack 5 h
– mit Alkali-Mangan-Batterien 5 h
GewichtF)	0,93 kg
Maße (Länge × Breite × Höhe) 144 × 89 × 139 mm
Schutzart	IP65
Li-Ionen-Akku-Pack (Zubehör)	BA 3.7V 3.0Ah XL
Sachnummer	1 600 A03 1FZ
Ladeanschluss	USB Type-C®
empfohlenes USB Type-C®-Kabel	1 600 A03 4XE
Nennspannung	3,7 V =
Kapazität	3,0 Ah
empfohlene Umgebungstemperatur beim Laden	+10 °C ... +35 °C
erlaubte Umgebungstemperatur bei Lagerung	-10 °C ... +45 °C
Steckernetzteil
Ausgangsspannung	5,0 V =

Linienlaser GLL 80-33 G

Ausgangsstrom mindestens 2 A

A) Der Arbeitsbereich kann durch ungünstige Umgebungsbedingungen (z.B. direkte Sonneneinstrahlung) verringert werden.
B) gültig an den vier horizontalen Kreuzungspunkten
C) Die angegebenen Werte setzen normale bis günstige Umgebungsbedingungen (z.B. keine Vibration, kein Nebel, kein Rauch, keine direkte Sonneneinstrahlung) voraus. Nach starken Temperaturschwankungen kann es zu Genauigkeitsabweichungen kommen.
D) Bei maximalem Selbstnivellierbereich ist zusätzlich mit einer Abweichung von ±0,1 mm/m zu rechnen.
E) Es tritt nur eine nicht leitfähige Verschmutzung auf, wobei jedoch gelegentlich eine vorübergehende durch Betauung verursachte Leitfähigkeit erwartet wird.
F) Gewicht ohne Li-Ionen-Akku-Pack/Batterieadapter/Batterien
Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Seriennummer (12) auf dem Typenschild.

Energieversorgung Messwerkzeug

Das Messwerkzeug kann entweder mit einem Bosch Li-Ionen-Akku-Pack (9) oder mit handelsüblichen Batterien im Batterieadapter (8) betrieben werden.

Hinweis: Lagern Sie das Messwerkzeug nie ohne eingesetzten Li-Ionen-Akku-Pack (9) oder Batterieadapter (8), besonders in staubiger oder feuchter Umgebung.

Betrieb mit Batterien (Zubehör)

Für den Betrieb des Messwerkzeugs wird die Verwendung von Alkali-Mangan-Batterien empfohlen.

Setzen Sie die Batterien in den Batterieadapter (8). Achten Sie dabei auf die richtige Polung entsprechend der Darstellung auf der Innenseite des Batterieadapters.

Ersetzen Sie immer alle Batterien gleichzeitig. Verwenden Sie nur Batterien eines Herstellers und mit gleicher Kapazität.

Setzen Sie den Batterieadapter (8) in das Messwerkzeug und drehen Sie den Drehverschluss (7) so, dass Sie die Öse an den Batterieadapter anklappen können.

Zum Entnehmen des Batterieadapters (8) klappen Sie die Öse des Drehverschlusses (7) auf und drehen sie um 90°. Nehmen den Batterieadapter aus dem Messwerkzeug.

▶ Nehmen Sie die Batterien aus dem Messwerkzeug, wenn Sie es längere Zeit nicht benutzen. Die Batterien können bei längerer Lagerung im Messwerkzeug korrodieren.

16 | Deutsch

Betrieb mit Li-Ionen-Akku-Pack

Li-Ionen-Akku-Pack einsetzen/wechseln

Setzen Sie den Li-Ionen-Akku-Pack (9) in das Messwerkzeug und drehen Sie den Drehverschluss (7) so, dass Sie die Öse an den Li-Ionen-Akku-Pack anklappen können. Zum Entnehmen des Li-Ionen-Akku-Packs (9) klappen Sie die Öse des Drehverschlusses (7) auf und drehen sie um 90°. Nehmen den Li-Ionen-Akku-Pack aus dem Messwerkzeug.

Li-Ionen-Akku-Pack laden

Benutzen Sie zum Aufladen nur ein USB-Netzteil, dessen Ausgangsspannung und Mindest-Ausgangsstrom den Anforderungen im Kapitel "Technische Daten" entspricht. Beachten Sie die Betriebsanleitung des USB-Netzteils.
▶ Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Steckernetzteils übereinstimmen.
Laden Sie den Akku nur über den USB-Anschluss bei Umgebungstemperaturen zwischen +10 °C und +35 °C. Laden außerhalb des Temperaturbereiches kann den Akku beschädigen oder die Brandgefahr erhöhen.

Hinweis: Li-Ionen-Akkus werden aufgrund internationaler Transportvorschriften teilgeladen ausgeliefert. Um die volle Leistung des Akkus zu gewährleisten, laden Sie vor dem ersten Einsatz den Akku vollständig auf.

Öffnen Sie die Abdeckung der USB Type-C®-Buchse (11). Verbinden Sie die USB-Buchse über das USB-Kabel (26) mit einem USB-Netzteil. Schließen Sie das USB-Netzteil an das Stromnetz an.

Farbe Ladeanzeige (10) Bedeutung

gelb Li-Ionen-Akku-Pack wird geladen.

grün Li-Ionen-Akku-Pack ist vollständig geladen.

rot Ladespannung oder Ladestrom sind ungeeignet.

Entfernen Sie nach Abschluss des Ladevorgangs das USB-Kabel (26). Schließen Sie die Abdeckung der USB Type-C®-Buchse (11) zum Schutz vor Staub und Spritzwasser.

Energiesparmodus

Um Energie zu sparen, können Sie die Helligkeit der Laserlinien verringern. Drücken Sie dazu die Taste für Energiesparmodus (2). Der Energiesparmodus wird durch das Leuchten der Taste für Energiesparmodus angezeigt. Zum Beenden des Energiesparmodus drücken Sie die Taste für Energiesparmodus (2) erneut, sodass sie erlischt.

Ladezustandsanzeige

Die Ladezustandsanzeige (3) zeigt bei eingeschaltetem Messwerkzeug den aktuellen La-dezustand des Li-Ionen-Akku-Packs bzw. der Batterien an.

Werden der Li-Ionen-Akku-Pack bzw. die Batterien schwach, wird die Helligkeit der Laserlinien langsam verringert.

Sind der Li-Ionen-Akku-Pack bzw. die Batterien fast leer, blinkt die

Ladezustandsanzeige (3) dauerhaft. Die Laserlinien blinken alle 5 min für 5 s.

Sind der Li-Ionen-Akku-Pack bzw. die Batterien leer, blinken die Laserlinien und die

Ladezustandsanzeige (3) noch einmal, bevor sich das Messwerkzeug ausschaltet.

Betrieb

Inbetriebnahme

Schützen Sie das Messwerkzeug vor Nässe und direkter Sonneneinstrahlung.
▶ Setzen Sie das Messwerkzeug keinen extremen Temperaturen oder Temperaturschwankungen aus. Lassen Sie es z.B. nicht längere Zeit im Auto liegen. Lassen Sie das Messwerkzeug bei größeren Temperaturschwankungen erst austemperieren und führen Sie vor dem Weiterarbeiten immer eine Genauigkeitsüberprüfung durch (siehe „Genauigkeitsüberprüfung des Messwerkzeugs“, Seite 19). Bei extremen Temperaturen oder Temperaturschwankungen kann die Präzision des Messwerkzeugs beeinträchtigt werden.
▶ Vermeiden Sie heftige Stöße oder Stürze des Messwerkzeugs. Nach starken äußeren Einwirkungen auf das Messwerkzeug sollten Sie vor dem Weiterarbeiten immer eine Genauigkeitsüberprüfung durchführen (siehe „Genauigkeitsüberprüfung des Messwerkzeugs“, Seite 19).
▶ Schalten Sie das Messwerkzeug aus, wenn Sie es transportieren. Beim Ausschalten wird die Pendeleinheit verriegelt, die sonst bei starken Bewegungen beschädigt werden kann.

Ein-/Ausschalten

Zum Einschalten des Messwerkzeugs schieben Sie den Ein-/Ausschalter (4) in die Position ON. Das Messwerkzeug sendet sofort nach dem Einschalten eine Laserlinie aus der oberen Austrittsöffnung (5).

Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den Laserstrahl, auch nicht aus größerer Entfernung.

Zum Ausschalten des Messwerkzeugs schieben Sie den Ein-/Ausschalter (4) in Position OFF. Beim Ausschalten wird die Pendeleinheit verriegelt.

18 | Deutsch

▶ Lassen Sie das eingeschaltete Messwerkzeug nicht unbeaufsichtigt und schalten Sie das Messwerkzeug nach Gebrauch ab. Andere Personen könnten vom Laserstrahl geblendet werden.

Nähert sich die Temperatur des Messwerkzeugs der höchstzulässigen Betriebstemperatur, wird die Helligkeit der Laserlinien langsam verringert.

Bei Überschreiten der höchstzulässigen Betriebstemperatur blinken die Laserlinien in schnellem Takt, danach schaltet sich das Messwerkzeug aus. Nach dem Abkühlen ist das Messwerkzeug wieder betriebsbereit und kann erneut eingeschaltet werden.

Abschaltautomatik deaktivieren

Wird ca. 120 min lang keine Taste am Messwerkzeug gedrückt, schaltet sich das Messwerkzeug zur Schonung des Akkus bzw. der Batterien automatisch ab.

Um das Messwerkzeug nach der automatischen Abschaltung wieder einzuschalten, können Sie entweder den Ein-/Ausschalter (4) erst in Position OFF schieben und das Messwerkzeug dann wieder einschalten, oder Sie drücken eine der Tasten für Laser-Betriebsart (1).

Um die Abschaltautomatik zu deaktivieren, halten Sie (bei eingeschaltetem Messwerkzeug) eine der Tasten für Laser-Betriebsart (1) mindestens 3 s lang gedrückt. Ist die Abschaltautomatik deaktiviert, blinken die Laserstrahlen kurz zur Bestätigung.

Um die automatische Abschaltung zu aktivieren, schalten Sie das Messwerkzeug aus und wieder ein.

Betriebsarten

Das Messwerkzeug kann eine waagerechte und zwei senkrechte Laserlinien erzeugen.

Nach dem Einschalten des Messwerkzeugs ist die waagerechte Laserlinie eingeschaltet.

Sie können jede der Laserlinien unabhängig voneinander ein- und ausschalten. Drücken Sie dazu die zur Laserlinie zugehörige Taste Laser-Betriebsart (1).

Alle Betriebsarten sind sowohl mit Nivellierautomatik als auch mit Neigungsfunktion möglich.

Alle Betriebsarten sind für den Betrieb mit dem Laserempfänger (23) geeignet.

Nivellierautomatik

Das Messwerkzeug überwacht während des Betriebs jederzeit die Lage. Bei Aufstellung innerhalb des Selbstnivellierbereiches von ±4^ arbeitet es mit Nivellierautomatik. Außerhalb des Selbstnivellierbereiches wechselt es automatisch in die Neigungsfunktion.

Arbeiten mit Nivellierautomatik

Stellen Sie das Messwerkzeug auf eine waagerechte, feste Unterlage, befestigen Sie es auf der Halterung (15) oder dem Stativ (24).

Die Nivellierautomatik gleicht Unebenheiten innerhalb des Selbstnivellierbereiches von ±4^ automatisch aus. Sobald die Laserstrahlen dauerhaft leuchten, ist das Messwerkzeug einnivelliert.

Ist die automatische Nivellierung nicht möglich, z.B. weil die Standfläche des Messwerkzeugs mehr als 4° von der Waagerechten abweicht, blinken die Laserlinien zuerst 2 s lang in schnellem Takt, danach alle 5 s mehrmals in schnellem Takt. Das Messwerkzeug befindet sich in der Neigungsfunktion.

Für weiteres Arbeiten mit Nivellierautomatik stellen Sie das Messwerkzeug waagerecht auf und warten Sie die Selbstnivellierung ab. Sobald sich das Messwerkzeug innerhalb des Selbstnivellierbereiches von ±4^ befindet, leuchten die Laserstrahlen dauerhaft.

Bei Erschütterungen oder Lageänderungen während des Betriebs wird das Messwerkzeug automatisch wieder einnivelliert. Überprüfen Sie nach der Nivellierung die Position der Laserstrahlen in Bezug auf Referenzpunkte, um Fehler durch eine Verschiebung des Messwerkzeugs zu vermeiden.

Arbeiten mit Neigungsfunktion

Stellen Sie das Messwerkzeug auf eine geneigte Unterlage. Beim Arbeiten mit Neigungsfunktion blinken die Laserlinien zuerst 2 s lang in schnellem Takt, danach alle 5 s mehrmals in schnellem Takt.

In der Neigungsfunktion werden die Laserlinien nicht mehr nivelliert und verlaufen nicht mehr zwingend senkrecht zueinander.

Genauigkeitsüberprüfung des Messwerkzeugs

Genauigkeitseinflüsse

Den größten Einfluss übt die Umgebungstemperatur aus. Besonders vom Boden nach oben verlaufende Temperaturunterschiede können den Laserstrahl ablenken.

Um thermische Einflüsse durch vom Boden aufsteigende Wärme zu minimieren, wird der Einsatz des Messwerkzeugs auf einem Stativ empfohlen. Stellen Sie das Messwerkzeug außerdem nach Möglichkeit in der Mitte der Arbeitsfläche auf.

Neben äußeren Einflüssen können auch gerätespezifische Einflüsse (wie z.B. Stürze oder heftige Stöße) zu Abweichungen führen. Überprüfen Sie deshalb vor jedem Arbeitsbeginn die Nivelliergenauigkeit.

Überprüfen Sie jeweils zuerst die Nivelliergenauigkeit der waagerechten Laserlinie und danach die Nivelliergenauigkeit der senkrechten Laserlinien.

20 | Deutsch

Sollte das Messwerkzeug bei einer der Prüfungen die maximale Abweichung überschreiten, dann lassen Sie es von einem Bosch-Kundendienst reparieren.

Waagerechte Nivelliergenauigkeit der Querachse überprüfen

Für die Überprüfung benötigen Sie eine freie Messstrecke von 5 m auf festem Grund zwischen zwei Wänden A und B.

- Montieren Sie das Messwerkzeug nahe der Wand A auf einem Stativ oder stellen Sie es auf festen, ebenen Untergrund. Schalten Sie das Messwerkzeug ein. Schalten Sie die waagerechte Laserlinie und die senkrechte Laserlinie frontal vor dem Messwerkzeug ein.

- Richten Sie den Laser auf die nahe Wand A und lassen Sie das Messwerkzeug einnivellieren. Markieren Sie die Mitte des Punktes, an dem sich die Laserlinien an der Wand kreuzen (Punkt I).

- Drehen Sie das Messwerkzeug um 180°, lassen Sie es einnivellieren und markieren Sie den Kreuzungspunkt der Laserlinien an der gegenüberliegenden Wand B (Punkt II).

- Platzieren Sie das Messwerkzeug – ohne es zu drehen – nahe der Wand B, schalten Sie es ein und lassen Sie es einnivellieren.

- Richten Sie das Messwerkzeug in der Höhe so aus (mithilfe des Stativs oder gegebenenfalls durch Unterlegen), dass der Kreuzungspunkt der Laserlinien genau den zuvor markierten Punkt II auf der Wand B trifft.

- Drehen Sie das Messwerkzeug um 180°, ohne die Höhe zu verändern. Richten Sie es so auf die Wand A, dass die senkrechte Laserlinie durch den bereits markierten Punkt I läuft. Lassen Sie das Messwerkzeug einnivellieren und markieren Sie den Kreuzungspunkt der Laserlinien auf der Wand A (Punkt III).

- Die Differenz d der beiden markierten Punkte I und III auf der Wand A ergibt die tatsächliche Höhenabweichung des Messwerkzeugs.

Auf der Messstrecke von 2 × 5 m = 10 m beträgt die maximal zulässige Abweichung: 10 m × ±0,3 mm/m = ±3 mm. Die Differenz d zwischen den Punkten I und III darf folglich höchstens 3 mm betragen.

Nivelliergenauigkeit der senkrechten Linien überprüfen

Für die Überprüfung benötigen Sie eine Türöffnung, bei der (auf festem Grund) auf jeder Seite der Tür mindestens 2,5 m Platz sind.

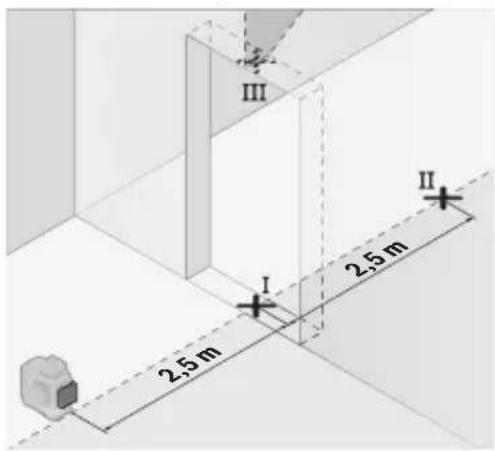

- Stellen Sie das Messwerkzeug in 2,5 m Entfernung von der Türöffnung auf festem, ebenem Grund auf (nicht auf einem Stativ). Schalten Sie das Messwerkzeug und die senkrechte Laserlinie frontal vor dem Messwerkzeug ein. Richten Sie die Laserlinie auf die Türöffnung und lassen Sie das Messwerkzeug einnivellieren.

- Markieren Sie die Mitte der senkrechten Laserlinie am Boden der Türöffnung (Punkt I), in 5 m Entfernung auf der anderen Seite der Türöffnung (Punkt II) sowie am oberen Rand der Türöffnung (Punkt III).

22 | Deutsch

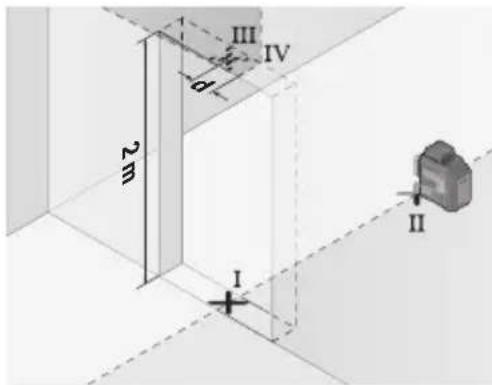

- Drehen Sie das Messwerkzeug um 180° und stellen Sie es auf der anderen Seite der Türöffnung direkt hinter den Punkt II. Lassen Sie das Messwerkzeug einnivellieren und richten Sie die senkrechte Laserlinie so aus, dass ihre Mitte genau durch die Punkte I und II verläuft.

• Markieren Sie die Mitte der Laserlinie am oberen Rand der Türöffnung als Punkt IV.
• Die Differenz d der beiden markierten Punkte III und IV ergibt die tatsächliche Abweichung des Messwerkzeugs von der Senkrechten.
• Messen Sie die Höhe der Türöffnung.
  Wiederholen Sie den Messvorgang für die zweite senkrechte Laserlinie. Schalten Sie dazu die senkrechte Laserlinie seitlich neben dem Messwerkzeug ein und drehen Sie das Messwerkzeug vor dem Beginn des Messvorganges um 90°.
  Die maximal zulässige Abweichung berechnen Sie wie folgt:
  doppelte Höhe der Türöffnung × 0,3 mm/m
  Beispiel: Bei einer Höhe der Türöffnung von 2 m darf die maximale Abweichung
  2 × 2 m × ± 0,3 mm/m = ± 1,2 mm betragen. Die Punkte III und IV dürfen folglich höchstens 1,2 mm auseinander liegen.

Arbeitshinweise

▶ Verwenden Sie immer nur die Mitte der Laserlinie zum Markieren. Die Breite der Laserlinie ändert sich mit der Entfernung.

Arbeiten mit der Halterung LB 10 (Zubehör) (siehe Bilder A–D)

Mithilfe der Halterung (15) können Sie das Messwerkzeug an senkrechten Flächen oder magnetisierbaren Materialien befestigen. In Kombination mit der Deckenklammer (19) kann das Messwerkzeug auch in der Höhe ausgerichtet werden.

Setzen Sie das Messwerkzeug mit der 1/4"-Stativaufnahme (13) auf die 1/4"-Schraube (17) der Halterung und schrauben Sie es fest.

Befestigungsmöglichkeiten der Halterung (15):

- mit einer handelsüblichen Befestigungsschraube durch das Schraubloch (18) an Holz (siehe Bild B),

- mit den Magneten (16) an magnetisierbaren Materialien (siehe Bild C),

- mit der Deckenklammer (19) an Deckenleisten (siehe Bild D).

▶ Halten Sie die Finger von der Rückseite des magnetischen Zubehörs fern, wenn Sie das Zubehör an Oberflächen befestigen. Durch die starke Zugkraft der Magnete können Ihre Finger eingeklemmt werden.

Richten Sie die Halterung (15) grob aus, bevor Sie das Messwerkzeug einschalten.

Arbeiten mit der Laser-Zieltafel (Zubehör)

Die Laser-Zieltafel (21) verbessert die Sichtbarkeit des Laserstrahls bei ungünstigen Bedingungen und größeren Entfernungen.

Die reflektierende Fläche der Laser-Zieltafel (21) verbessert die Sichtbarkeit der Laserlinie, durch die transparente Fläche ist die Laserlinie auch von der Rückseite der Laser-Zieltafel erkennbar.

Arbeiten mit dem Stativ (Zubehör)

Ein Stativ bietet eine stabile, höheneinstellbare Messunterlage. Setzen Sie das Messwerkzeug mit der 1/4"-Stativaufnahme (13) auf das Gewinde des Stativs (24) oder eines handelsüblichen Fotostativs. Für die Befestigung auf einem handelsüblichen Baustativ benutzen Sie die 5/8"-Stativaufnahme (14). Schrauben Sie das Messwerkzeug mit der Feststellschraube des Stativs fest.

Richten Sie das Stativ grob aus, bevor Sie das Messwerkzeug einschalten.

Befestigen mit der universellen Halterung (Zubehör) (siehe Bild F)

Mithilfe der universellen Halterung (20) können Sie das Messwerkzeug z.B. an senkrechten Flächen oder magnetisierbaren Materialien befestigen. Die universelle Halterung ist ebenso als Bodenstativ geeignet und erleichtert die Höhenausrichtung des Messwerkzeugs.

▶ Halten Sie die Finger von der Rückseite des magnetischen Zubehörs fern, wenn Sie das Zubehör an Oberflächen befestigen. Durch die starke Zugkraft der Magnete können Ihre Finger eingeklemmt werden.

Richten Sie die universelle Halterung (20) grob aus, bevor Sie das Messwerkzeug einschalten.

Arbeiten mit dem Laserempfänger (Zubehör) (siehe Bild F)

Bei ungünstigen Lichtverhältnissen (helle Umgebung, direkte Sonneneinstrahlung) und auf größere Entfernungen verwenden Sie zum besseren Auffinden der Laserlinien den Laserempfänger (23).

Alle Betriebsarten sind für den Betrieb mit dem Laserempfänger (23) geeignet.

24 | Deutsch

Laser-Sichtbrille (Zubehör)

Die Laser-Sichtbrille filtert das Umgebungslicht aus. Dadurch erscheint das Licht des Lasers für das Auge heller.

▶ Verwenden Sie die Laser-Sichtbrille (Zubehör) nicht als Schutzbrille. Die Laser-Sichtbrille dient zum besseren Erkennen des Laserstrahls; sie schützt jedoch nicht vor der Laserstrahlung.
▶ Verwenden Sie die Laser-Sichtbrille (Zubehör) nicht als Sonnenbrille oder im Straßenverkehr. Die Laser-Sichtbrille bietet keinen vollständigen UV-Schutz und vermindert die Farbwahrnehmung.

Arbeitsbeispiele (siehe Bilder E-J)

Beispiele für Anwendungsmöglichkeiten des Messwerkzeugs finden Sie auf den Grafikseiten.

Wartung und Service

Wartung und Reinigung

Halten Sie das Messwerkzeug stets sauber.

Tauchen Sie das Messwerkzeug nicht ins Wasser oder andere Flüssigkeiten.

Wischen Sie Verschmutzungen mit einem feuchten, weichen Tuch ab. Verwenden Sie keine Reinigungs- oder Lösemittel.

Reinigen Sie insbesondere die Flächen an der Austrittsöffnung des Lasers regelmäßig und achten Sie dabei auf Fusseln.

Lagern und transportieren Sie das Messwerkzeug nur in der Schutztasche (27) bzw. dem Koffer (28).

Senden Sie im Reparaturfall das Messwerkzeug in der Schutztasche (27) bzw. dem Koffer (28) ein.

Kundendienst und Anwendungsberatung

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com

Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Produkts an.

Deutschland

Robert Bosch Power Tools GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld – Willershausen

Kundendienst: Tel.: [phone]

E-Mail: [e-mail]

Unter www.bosch-pt.de können Sie online Ersatzteile bestellen oder Reparaturen anmelden.

Anwendungsberatung:

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Weitere Serviceadressen finden Sie unter:

Die empfohlenen Li-Ionen-Akkus unterliegen den Anforderungen des Gefahrgutrechts. Die Akkus können durch den Benutzer ohne weitere Auflagen auf der Straße transportiert werden.

Beim Versand durch Dritte (z.B.: Lufttransport oder Spedition) sind besondere Anforderungen an Verpackung und Kennzeichnung zu beachten. Hier muss bei der Vorbereitung des Versandstückes ein Gefahrgut-Experte hinzugezogen werden.

Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt ist. Kleben Sie offene Kontakte ab und verpacken Sie den Akku so, dass er sich nicht in der Verpackung bewegt. Bitte beachten Sie auch eventuelle weiterführende nationale Vorschriften.

Entsorgung

Messwerkzeuge, Akkus/Batterien, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Messwerkzeuge und Akkus/Batterien nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Messwerk-

26 | Deutsch

zeuge und gemäß der europäischen Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführt werden.

Bei unsachgemäßer Entsorgung können Elektro- und Elektronik-Altgeräte aufgrund des möglichen Vorhandenseins gefährlicher Stoffe schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit haben.

Nur für Deutschland:

Informationen zur Rücknahme von Elektro-Altgeräten für private Haushalte

Wie im Folgenden näher beschrieben, sind bestimmte Vertreiber zur unentgeltlichen Rücknahme von Altgeräten verpflichtet.

Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 m ^2 sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800 m ^2 , die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

1. bei der Abgabe eines neuen Elektro- oder Elektronikgeräts an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; Ort der Abgabe ist auch der private Haushalt, sofern dort durch Auslieferung die Abgabe erfolgt: In diesem Fall ist die Abholung des Altgeräts für den Endnutzer unentgeltlich; und
2. auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft werden und ist auf drei Altgeräte pro Geräteart beschränkt.

Der Vertreiber hat beim Abschluss des Kaufvertrags für das neue Elektro- oder Elektronikgerät den Endnutzer über die Möglichkeit zur unentgeltlichen Rückgabe bzw. Abholung des Altgeräts zu informieren und den Endnutzer nach seiner Absicht zu befragen, ob bei der Auslieferung des neuen Geräts ein Altgerät zurückgegeben wird.

Dies gilt auch bei Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Lager- und Versandflächen für Elektro- und Elektronikgeräte mindestens 400 m² betragen oder die gesamten Lager- und Versandflächen mindestens 800 m² betragen, wobei die unentgeltliche Abholung auf Elektro- und Elektronikgeräte der Kategorien 1 (Wärmeüberträger), 2 (Bildschirmgeräte) und 4 (Großgeräte mit mindestens einer äußeren Abmessung über 50 cm) beschränkt ist. Für alle übrigen Elektro- und Elektronikgeräte muss der Vertreiber geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzer gewährleisten; das gilt auch für Altgeräte, die in keiner äußeren Ab-

messung größer als 25 cm sind, die der Endnutzer zurückgeben will, ohne ein neues Gerät zu kaufen.

Akkus/Batterien:

Li-Ion:

Bitte beachten Sie die Hinweise im Abschnitt Transport (siehe „Transport“, Seite 25).

English

Safety Instructions

Automatische nivellering

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.cz

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.ro

E-Mail: [e-mail]

www.bosch.hr

Ostale adrese servisa možete pronaći na:

BLE-STACK-2-X, 2.02.00.31
