Τύπος προϊόντος	Αυτοεπιπεδούμενο λέιζερ σημείου
Μάρκα	Bosch
Μοντέλο	GPL 5 G Professional
Διαστάσεις (Μ × Π × Υ)	115 × 50 × 113 χιλ.
Βάρος (κατά EPTA)	0,35 kg
Τροφοδοσία	2 μπαταρίες LR6 (AA) 1,5 V
Αυτονομία	8 ώρες (στους 20-25 °C)
Εμβέλεια	30 m
Ακρίβεια επιπέδωσης	±0,35 χιλ./μ (εκτός από το κάτω σημείο: ±0,7 χιλ./μ)
Εύρος αυτοεπιπέδωσης	±4°
Διάρκεια αυτοεπιπέδωσης	< 4 δευτ.
Κατηγορία λέιζερ	2
Τύπος λέιζερ	500-540 nm, < 1 mW
Θερμοκρασίες λειτουργίας	-10 °C έως +45 °C
Θερμοκρασίες αποθήκευσης	-20 °C έως +70 °C
Δείκτης προστασίας	IP 65
Κύριες λειτουργίες	Προβολή οριζόντιων, κάθετων σημείων λέιζερ και σημείου καθέτου; αυτόματη αυτοεπιπέδωση; αυτόματη απενεργοποίηση μετά από 60 λεπτά
Συντήρηση και καθαρισμός	Καθαρίστε με ένα μαλακό, υγρό πανί, χωρίς απορρυπαντικά ή διαλύτες; αποθηκεύστε στην προστατευτική θήκη
Ασφάλεια	Μην κοιτάτε απευθείας την ακτίνα λέιζερ; μην κατευθύνετε σε ανθρώπους ή ζώα; χρησιμοποιήστε τα γυαλιά λέιζερ μόνο για βελτίωση της ορατότητας
Ανταλλακτικά και επισκευασιμότητα	Επισκευή από εξουσιοδοτημένο επαγγελματία της Bosch; διαθέσιμα ανταλλακτικά στο www.bosch-pt.com
Περιλαμβανόμενα αξεσουάρ	Μαγνητική περιστρεφόμενη βάση, προστατευτική θήκη, ετικέτα προειδοποίησης λέιζερ

Συχνές ερωτήσεις - GPL 5 G Professional BOSCH

Πόση είναι η αυτονομία των μπαταριών του Bosch GPL 5 G Professional;

Η αυτονομία είναι περίπου 8 ώρες με νέες αλκαλικές μπαταρίες σε θερμοκρασία 20-25 °C.

Πώς ελέγχετε την ακρίβεια της οριζόντιας αυτοεπιπέδωσης;

Τοποθετήστε τη συσκευή σε 5 μ. από έναν τοίχο, σημειώστε το σημείο λέιζερ, περιστρέψτε τη 180°, σημειώστε ξανά. Επαναλάβετε τη διαδικασία σε απόσταση 10 μ. Η απόκλιση δεν πρέπει να υπερβαίνει τα ±3,5 mm.

Τι να κάνετε αν τα σημεία λέιζερ αναβοσβήνουν γρήγορα;

Αυτό υποδηλώνει ότι η συσκευή είναι εκτός του εύρους αυτοεπιπέδωσης (πάνω από ±4° κλίση). Τοποθετήστε την σε μια πιο οριζόντια επιφάνεια ή ρυθμίστε το τρίποδο.

Πώς στερεώνετε τη συσκευή σε μεταλλική επιφάνεια;

Χρησιμοποιήστε την ενσωματωμένη μαγνητική περιστρεφόμενη βάση (3). Προσέχετε να μην τσιμπήσετε τα δάχτυλά σας κατά τη στερέωση λόγω της δύναμης των μαγνητών.

Μπορεί να χρησιμοποιηθεί η συσκευή σε εξωτερικό χώρο;

Ναι, η συσκευή μπορεί να χρησιμοποιηθεί σε εξωτερικό χώρο, αλλά η εμβέλεια μπορεί να μειωθεί σε έντονο ηλιακό φως. Η συσκευή είναι IP 65 (προστατευμένη από σκόνη και πίδακες νερού).

Πώς καθαρίζετε τη συσκευή;

Καθαρίστε τη με ένα μαλακό, υγρό πανί. Μη χρησιμοποιείτε απορρυπαντικά ή διαλύτες. Καθαρίζετε τακτικά την περιοχή γύρω από το άνοιγμα εξόδου της δέσμης λέιζερ.

Ποια αξεσουάρ είναι διαθέσιμα για αυτό το λέιζερ σημείου;

Τα αξεσουάρ περιλαμβάνουν ένα τρίποδο, γυαλιά λέιζερ, προστατευτική θήκη και μαγνητική περιστρεφόμενη βάση. Ορισμένα πωλούνται ξεχωριστά.

Τι να κάνετε αν η συσκευή δεν ανάβει;

Ελέγξτε τις μπαταρίες: τοποθετήστε δύο νέες μπαταρίες LR6 (AA) τηρώντας την πολικότητα. Αν το πρόβλημα παραμένει, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της Bosch.

Πώς χρησιμοποιείτε το κάτω σημείο λέιζερ;

Γυρίστε τη συσκευή στο πλάι πάνω στη μαγνητική περιστρεφόμενη βάση (3) έτσι ώστε το κάτω σημείο λέιζερ να είναι ορατό στο πάτωμα.

Πού βρίσκεται ο αριθμός σειράς της συσκευής;

Ο αριθμός σειράς (9) βρίσκεται στην πινακίδα στοιχείων της συσκευής. Είναι απαραίτητος για αιτήματα ανταλλακτικών ή επισκευής.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GPL 5 G Professional BOSCH

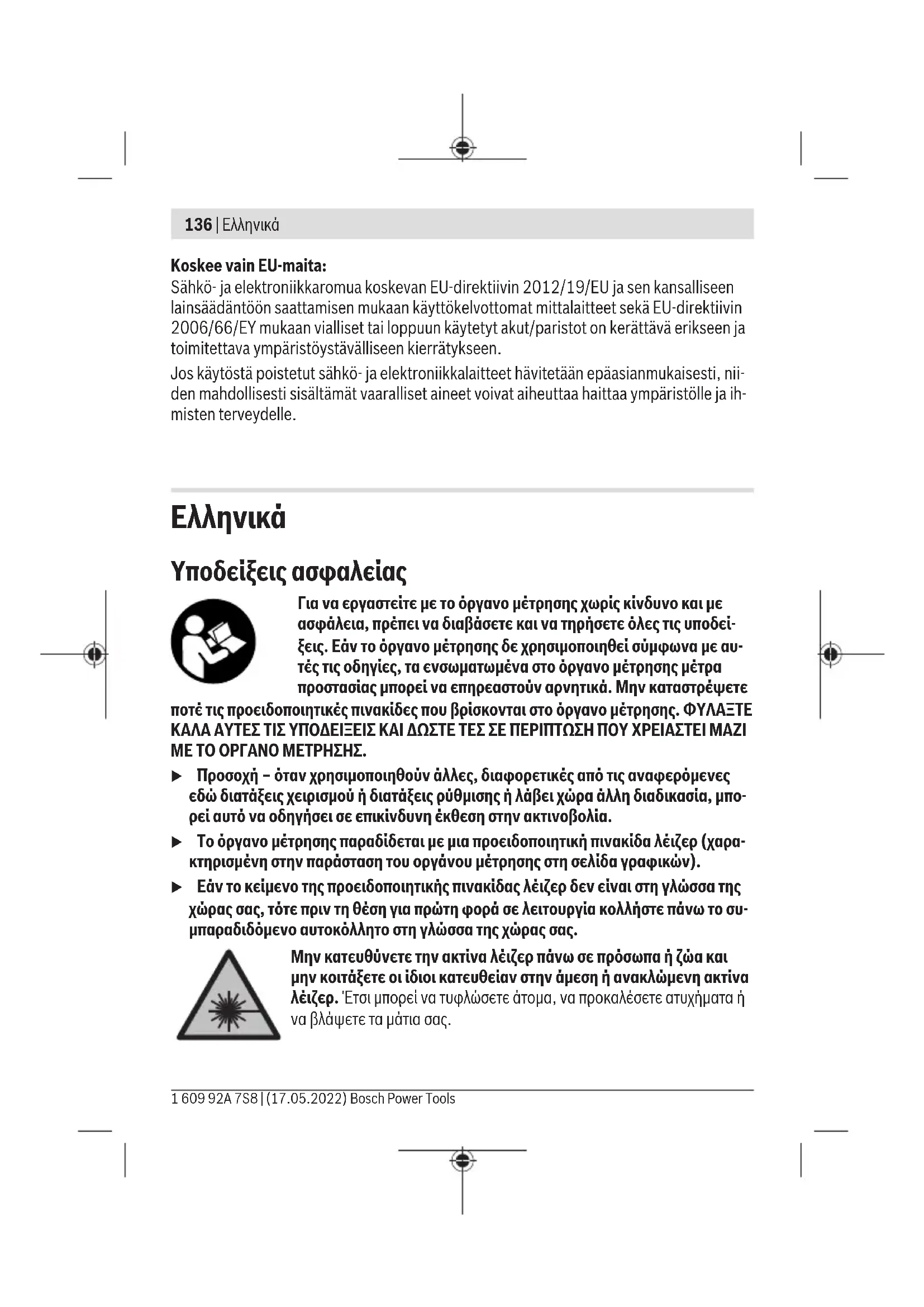

Υποδείξεις ασφαλείας

Για να εργαστείτε με το όργανο μέτρησης χωρίς κίνδυνο και ασφάλεια, πρέπει να διαβάσετε και να τηρήσετε όλες τις υποδείξεις. Εάν το όργανο μέτρησης δεν χρησιμοποιηθεί σύμφωνα με αυτές τις οδηγίες, τα ενσωματωμένα στο όργανο μέτρησης μέτρα προστασίας προβλέπεται να επηρεαστούν αρνητικά. Μην καταστρέψετε

Τα προειδοποιητικά σήματα και τα προστατευτικά μέτρα στο όργανο μέτρησης. Ακολουθήστε αυτές τις οδηγίες και λάβετε τα απαραίτητα μέτρα ασφαλείας πριν χρησιμοποιήσετε το όργανο μέτρησης.

Προσοχή: Ανάλογα με τις διαφορετικές από τις αναφερόμενες στις οδηγίες χρήσης ή διάταξης ρύθμισης ή λειτουργίας αλλά και δικαιώματα, προβλέπεται να οχληθεί με επικίνδυνη έκθεση στην ακτινοβολία. Το όργανο μέτρησης προστατεύεται με μια προειδοποιητική πινακίδα λέιζερ (χαρακτηριζόμενη στην πράξη του οργάνου μέτρησης στην οθόνη δίπλα στα βαρέα). Εάν το κείμενο της προειδοποιητικής πινακίδας δεν είναι στη γλώσσα της χώρας σας, τότε πριν τη θέση για πρώτη φορά σε λειτουργία κολλήστε πάνω αυτό- επικολλήστε αυτοκόλλητα στη γλώσσα σας.

Μην κοιτάτε την άκτιβα λέιζερ πάνω από τα πρόσωπα ή τα μάτια και μην κοιτάτε απευθείας στην ακτίνα ή στην ανάκαμψη ακτίνα λέιζερ. Έτσι μπορεί να τυφλώσετε άτομα, να προκαλέσετε ατυχήματα ή να βλάψετε τα μάτια σας.

Σε περίπτωση που η ακτίνα λέιζερ πέσει στα μάτια σας, πρέπει να κλείσετε τα μάτια συνειδητά και να παρακρύνετε το κεφάλι σας αμέσως από την ακτίνα. Μην προβάλετε οπτικά ή άλλα αντικείμενα στην ακτίνα. Μην χρησιμοποιείτε τα γυαλιά λέιζερ (ειδικά) ως προστατευτικά γυαλιά. Τα γυαλιά λέιζερ χρησιμεύουν για την αυτόματη αναγνώριση της ακτίνας λέιζερ, αλλά δεν σας προστατεύουν από την ακτίνα λέιζερ. Μην χρησιμοποιείτε τα γυαλιά λέιζερ (ειδικά) ως γυαλιά ηλίου ή στην οδήγηση. Τα γυαλιά λέιζερ δεν προσφέρουν προστασία από την υπεριώδη ακτινοβολία και μειώνουν την αντίληψη των χρωμάτων. Αναθέστε τη συντήρηση του οργάνου μέτρησης μόνο σε εξειδικευμένο τεχνικό προσωπικό και μόνο με γνήσια ανταλλακτικά. Με αυτόν τον τρόπο εξασφαλίζεται η διατήρηση της ασφαλούς λειτουργίας του εργαλείου μέτρησης. Μην αφήνετε παιδιά χωρίς επίβλεψη να χρησιμοποιούν το όργανο μέτρησης λέιζερ. Θα προκαλέσουν ακούσια να τυφλώσουν άτομα ή να τυφλωθούν τα ίδια. Μην εργάζεστε με το όργανο μέτρησης σε περιβάλλον με κίνδυνο έκρηξης, όπου βρίσκονται εύφλεκτα υγρά, αέρια ή εύφλεκτες σκόνες. Στο εσωτερικό του εργαλείου μέτρησης μπορεί να δημιουργηθούν σπινθήρες που μπορεί να αναφλέξουν τη σκόνη ή τους ατμούς.

Μη φέρετε τον μαγνήτη κοντά σε εμφυτεύματα ή άλλες ιατρικές συσκευές, όπως π.χ. βηματοδότης καρδιάς ή αντλία ινσουλίνης. Ο μαγνήτης δημιουργεί ένα πεδίο, το οποίο μπορεί να θέσει σε κίνδυνο τη λειτουργία των εμφυτευμάτων ή των ιατρικών συσκευών.

Το παρόν όργανο μέτρησης περιέχει μαγνητικούς φορείς δεδομένων και μαγνητικές ευαίσθητες συσκευές. Η επίδραση των μαγνητικών πεδίων μπορεί να οδηγήσει σε οριστική απώλεια των δεδομένων.

Περιγραφή προϊόντος και ισχύος

Προσέξτε τις εικόνες, ο πρώτος όρος των όρων λειτουργίας.

Χρήση σύμφωνα με τον προορισμό

Το όργανο μέτρησης προορίζεται για τον προσδιορισμό και τον έλεγχο ομονύμων εναύσματων καθώς και δημοσίων κατακορύφων.

Το εργαλείο μέτρησης είναι κατάλληλο για χρήση και σε εσωτερικούς και σε εξωτερικούς χώρους.

Απεικονιζόμενα στοιχεία

Η απαρίθμηση των απεικονιζόμενων στοιχείων βασίζεται στην απεικόνιση του εργαλείου όπως φαίνεται στη σελίδα γραφικών.

(1) Έξοδος λέιζερ (2) Διακόπτης On/Off (3) Μαγνητικό περιστρεφόμενο στήριγμα (4) Υποδοχή μπαταρίας 1/4" (5) Ασφάλιση του καλύμματος της θήκης των μπαταριών (6) Κάλυμμα της θήκης της μπαταρίας (7) Μαγνήτης (8) Προειδοποιητική πινακίδα λέιζερ (9) Αριθμός σειράς (10) Γωνία λέιζερ (11) Τρίποδας ^a) (12) Θήκη προστασίας

a) Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν περιέχονται στη στάνταρ συσκευασία. Τον πλήρη κατάλογο εξαρτημάτων μπορείτε να τον βρείτε στο πρόγραμμα εξαρτημάτων.

Τεχνικά στοιχεία

λέιζερ κουκιδων GPL 3 G
λέιζερ κουκιδων GPL 5 G
Κωδικός αριθμός GPL 3 G	3 601 K66 N..
Κωδικός αριθμός GPL 5 G	3 601 K66 P..
Περοχή εργασίαςA)	30 m
Ακριβεία χωροστάθμησης (εκτός κουκιδας λέιζερ προς τα κατω)B(C)	±0,35 mm/m
Ακριβεία χωροστάθμησης (κουκιδα λέιζερ προς τα κατω)B(C)	±0,7 mm/m
Περοχή autoxωροστάθμησης ±4°
Xρόνος χωροστάθμησης < 4 s
Θερμοκρασία λειτουργίας -10 °C ... +45 °C
Θερμοκρασία φύλαξης/anoθήκευσης -20 °C ... +70 °C

Λέιζερ κουμπιών GPL 3 G

Λέιζερ κουμπιών GPL 5 G

Μέγιστο ύψος χρήσης πάνω από το ύψος αναφοράς 2.000 m

Μέγιστη σχετική υγρασία αέρα 90%

Βαθμός ρύπανσης κατά IEC 61010-1 2)

Κατηγορία λέιζερ 2

Τύπος λέιζερ 2ερ500-540 nm, < 1 mW

C 1

Ανάλυση 0,8 mrad (γωνία)

Υποδοχή τριπόδου 1/4"

Μπαταρίες 2 × 1,5 V LR6 (AA)

Διάρκεια λειτουργίας 8 ώρες

Βάρος κατά 0,35 kg ΕΡΤΑ-Διαδικασία 01:2014

Διαστάσεις (μήκος × πλάτος × ύψος) 115 × 50 × 113 mm

Βαθμός προστασίας IP 65

A) Η περιοχή εργασίας πρέπει να προστατεύεται από δυσμενείς συνθήκες περιβάλλοντος (π.χ. άμεση ηλιακή ακτινοβολία). B) Θερμοκρασία 20-25°C. C) Οι αναφερόμενες τιμές προϋποθέτουν κανονικές έως ευνοϊκές συνθήκες περιβάλλοντος (π.χ. καθαρός αέρας, καθαρό νερό, καθαρός καπνός, καθαρή αέρα και ηλιακή ακτινοβολία). Μετά από ισχυρές διακυμάνσεις της θερμοκρασίας μπορεί να προκύψουν ανακρίβειες στην ακρίβεια. D) Εμφανίζεται μόνο μη αγώγιμη συμπύκνωση, αλλά περιστασιακά αναμένεται προσωρινή αγωγιμότητα που προκαλείται από εμφάνιση δρόσου.

Για την ορθή αναγνώριση του οργάνου μέτρησης χρησιμοποιείτε αέρα (9) πάνω στην ενδεικτική οθόνη.

Συναρμολόγηση

Τοποθέτηση/αλλαγή μπαταριών

Για τη λειτουργία του οργάνου περιποίησης συνιστάται η χρησιμοποίηση μεταλλικών εξαρτημάτων.

Τοποθετήστε το γυάλινο περίβλημα στο σημείο (3) στα πλάγια, έτσι ώστε το κάλυμμα της θήκης μπαταριών (6) να είναι ελεύθερο.

140|Ελληνικά

Για το άνοιγμα του καλύμματος της θήκης των μπαταριών (6) πιέστε την ασφάλεια (5) προς τα πάνω και αφαιρέστε το κάλυμμα της θήκης των μπαταριών. Τοποθετήστε μέσα τις μπαταρίες.

Προσέξτε έξω την ίδια πολικότητα σύμφωνα με την ένδειξη στην εσωτερική πλευρά της θήκης των μπαταριών.

Τοποθετήστε το κάλυμμα της θήκης των μπαταριών (6) και πιέστε το έως ότου ασφαλίσει στην ασφάλεια (5) κάτω.

Όταν ο μπαταριές είναι φορτισμένες, είναι ορατή η ένδειξη των κυκλωμάτων.

Όταν οι μπαταρίες είναι σχεδόν άδειες, αναβοσβήνουν οι κουκίδες 5 φορές ανά δευτερόλεπτο.

Όταν οι μπαταρίες είναι άδειες, αναβοσβήνουν οι κουκίδες λίγο πιο αργά, μία φορά, προτού να απενεργοποιηθεί το όργανο μέτρησης.

Αντικαθιστάτε πάντοτε ταυτόχρονα όλες τις μπαταρίες. Χρησιμοποιείτε μόνο μπαταρίες ενός κατασκευαστή και της ίδιας χωρητικότητας.

Αφαιρείτε τις μπαταρίες από το όργανο μέτρησης, όταν δεν το χρησιμοποιείτε για μεγαλύτερο χρονικό διάστημα. Οι μπαταρίες σε περίπτωση αποθήκευσης για μεγαλύτερο χρονικό διάστημα στο όργανο μέτρησης μπορεί να οξειδωθούν και να αυτοεκφορτιστούν.

Λειτουργία

Θέση σε λειτουργία

Προστατεύστε το εργαλείο μέτρησης από υγρασία και από άμεση ηλιακή ακτινοβολία. Μην εκθέτετε το όργανο μέτρησης σε υπερβολικές θερμοκρασίες ή σε μεγάλες διακυμάνσεις της θερμοκρασίας. Μην το αφήνετε για μεγάλο χρονικό διάστημα μέσα στο αυτοκίνητο. Σε περίπτωση μεγάλων διακυμάνσεων της θερμοκρασίας αφήστε το όργανο μέτρησης πρώτα να εξισορροπηθεί και μετά πριν από τη συνέχιση της εργασίας εκτελείτε πάντοτε έναν έλεγχο ακρίβειας (βλέπε Έλεγχος ακρίβειας του οργάνου μέτρησης, σελίδα 142). Η ακρίβεια του εργαλείου μέτρησης μπορεί να αλλοιωθεί υπό ακραίες θερμοκρασίες ή/και ισχυρές διακυμάνσεις της θερμοκρασίας. Αποφεύγετε τα δυνατά κουνήματα της θέσης του οργάνου μέτρησης. Μετά από ισχυρές εξωτερικές επιδράσεις στο όργανο μέτρησης πρέπει πριν τη συνέχιση της εργασίας να πραγματοποιείται πάντοτε ένας έλεγχος ακρίβειας (βλέπε Έλεγχος ακρίβειας του οργάνου μέτρησης, σελίδα 142).

Απενεργοποιείτε το όργανο μέτρησης, όταν το μεταφέρετε. Κατά την απενεργοποίηση κλείνεται η μονάδα παλμοδότησης, η οποία διαφορετικά μπορεί να υποστεί βλάβη από ισχυρές κινήσεις.

Ενεργοποίηση/απενεργοποίηση

Για την ενεργοποίηση του οργάνου μέτρησης πιέστε τον διακόπτη On/Off (2) στη θέση ON). Το όργανο μέτρησης εκπέμπει αμέσως μετά την ενεργοποίηση ακτίνες λέιζερ από τα ανοίγματα εξόδου (1).

Μην κατευθύνετε την ακτίνα λέιζερ πάνω σε ανθρώπους ή ζώα και μην κοιτάτε ο ίδιος/η ίδια στην ακτίνα λέιζερ, ακόμη και από μεγάλη απόσταση.

Για την απενεργοποίηση του οργάνου μέτρησης, τοποθετήστε το διακόπτη On/Off (2) στη θέση «OFF». Κατά την απενεργοποίηση, η οθόνη θα σβήσει.

Μην αφήνετε το ενεργοποιημένο όργανο μέτρησης χωρίς επίβλεψη και απενεργοποιήστε το όργανο μέτρησης μετά τη χρήση. Μπορεί να τυφλωθούν άλλα άτομα από την ακτίνα λέιζερ.

Σε περίπτωση υπέρβασης της μέγιστης επιτρεπόμενης θερμοκρασίας λειτουργίας των 45 °C πραγματοποιείται απενεργοποίηση για την προστασία της διόδου λέιζερ. Αφού πρώτα κρυώσει, το όργανο μέτρησης είναι και πάλι έτοιμο για χρήση και μπορεί να ενεργοποιηθεί ξανά.

Αυτόματη απενεργοποίηση

Το όργανο μέτρησης μετά από 60 δευτερόλεπτα αδράνειας απενεργοποιείται αυτόματα.

Η αυτόματη απενεργοποίηση επαναφέρεται στα 60 δευτερόλεπτα, όταν το ενεργοποιημένο όργανο μέτρησης βρίσκεται εκτός της περιοχής αυτοχωροστάθμισης (οι κουκίδες λέιζερ αναβοσβήνουν συνεχώς).

Αυτόματη χωροστάθμιση

Τοποθετήστε το όργανο μέτρησης πάνω σε μια οριζόντια, σταθερή επιφάνεια ή τοποθετήστε το πάνω σε ένα τρίποδα (11).

Η χρήση της κάτω κουκίδας λέιζερ γυρίζει το όργανο μέτρησης στο μαγνητικό περιστρεφόμενο στήριγμα (3) έτσι, ώστε η κουκίδα λέιζερ να φαίνεται στο πάνω μέρος.

Μετά την ενεργοποίηση, η αυτόματη χωροστάθμιση αντισταθμίζει αυτόματα ανωμαλίες εντός περιοχής αυτοχωροστάθμισης από ±4°. Η χωροστάθμιση ολοκληρώνεται, όλες οι κουκίδες λέιζερ αναβοσβήνουν συνεχώς και δεν κινούνται πλέον.

Όταν η αυτόματη χωροστάθμιση δεν είναι δυνατή, π.χ. επειδή η επιφάνεια στήριξης του οργάνου μέτρησης αποκλίνει πάνω από 4° από το οριζόντιο επίπεδο, αναβοσβήνουν οι κουκίδες λέιζερ με γρήγορο ρυθμό.

Σε αυτή την περίπτωση τοποθετήστε το όργανο μέτρησης οριζόντια και περιμένετε την αυτοχωροστάθμιση. Μόλις το όργανο μέτρησης βρεθεί μέσα στην περιοχή αυτοχωροστάθμισης από ±4°, αναβοσβήνουν κουκίδες λέιζερ συνεχώς.

Σε περίπτωση κραδασμών ή αλλαγής της θέσης κατά τη διάρκεια της λειτουργίας, το όργανο μέτρησης χωροσταθμίζεται ξανά αυτόματα. Μετά από μία εκ νέου χωροστάθμιση, ελέγχετε τη θέση των οριζόντιων ή κάθετων κουκίδων λέιζερ σε σχέση με τα σημεία αναφοράς, για την αποφυγή σφαλμάτων λόγω μιας μετατόπισης του οργάνου μέτρησης.

Έλεγχος ακρίβειας του οργάνου μέτρησης

Εμπάσεις όμως στην ακρίβεια

Τη μεγαλύτερη επίδραση εξασκεί η θερμοκρασία. Η ακτίνα λέιζερ εκτρέπεται ιδιαίτερα από τις διαφορές της θερμοκρασίας που διαδίδονται από το δάπεδο με φορά προς τα πάνω.

Επειδή η μέγιστη διαφοροποίηση της θερμοκρασίας σχηματίζεται κοντά στην επιφάνεια του εδάφους, καθώς και σε αποστάσεις μέτρησης μεγαλύτερες από 20 m, τοποθετήστε το όργανο μέτρησης πάνω σε ένα τρίποδα. Αν είναι δυνατόν, τοποθετήστε επίσης το όργανο μέτρησης στο κέντρο της υπό μέτρηση επιφάνειας.

Εκτός από τις εξωτερικές επιδράσεις που επηρεάζουν τη συσκευή (όπως π.χ. κραδασμοί ή δυνατά κτυπήματα) μπορεί να οδηγήσουν σε αποκλίσεις. Γι' αυτό πριν από κάθε έναρξη εργασίας ελέγχετε την ακρίβεια χωροστάθμησης.

Σε περίπτωση που το όργανο μέτρησης σε έναν έλεγχο ξεπερνά τη μέγιστη επιτρεπόμενη απόκλιση, τότε αναθέστε την επισκευή του σε ένα κέντρο σέρβις Bosch.

Έλεγχος της ακρίβειας της οριζόντιας χωροστάθμησης

Για τον έλεγχο χρειάζεστε ελεύθερη απόσταση μέτρησης μήκους 5 m πάνω σε σταθερή επιφάνεια, μεταξύ δύο τοίχων A και B.

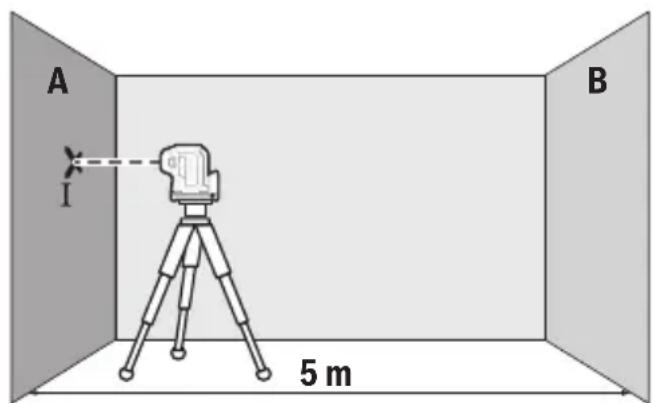

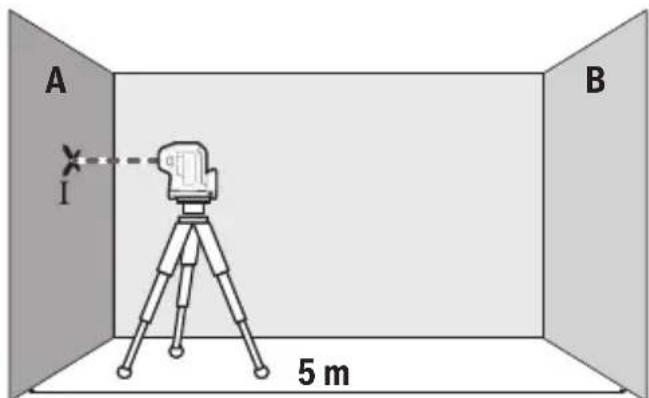

Τοποθετήστε το όργανο μέτρησης πάνω σε έναν τρίποδα κοντά στον τοίχο A, ή τοποθετήστε το πάνω σε σταθερή, επίπεδη επιφάνεια. Ενεργοποιήστε το όργανο μέτρησης.

Κατευθύνετε την οριζόντια ακτίνα λέιζερ, που είναι παράλληλη με τον διαμήκη άξονα του οργάνου μέτρησης, πάνω στον κοντινό τοίχο A. Αφήστε το όργανο μέτρησης να χωροσταθμηθεί. Μαρκάρετε το κέντρο της κουκκίδας λέιζερ στον τοίχο (σημείο I).

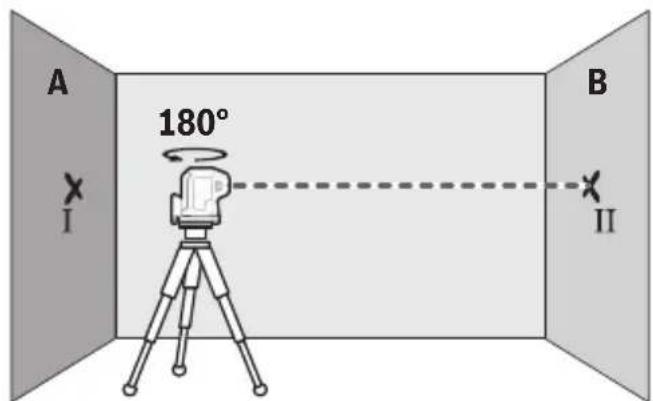

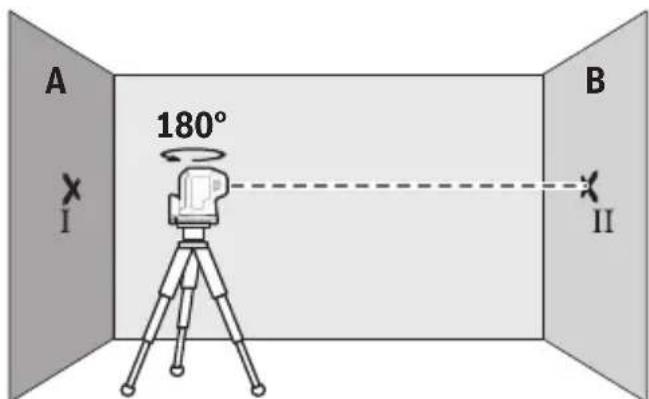

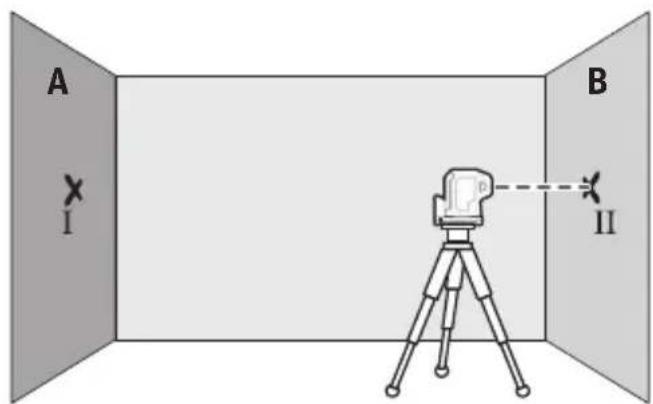

Γυρίστε το όργανο μέτρησης κατά 180°, αφήστε το να χωροσταθμηθεί και μαρκάρετε το κέντρο της ακτίνας λέιζερ στον απέναντι ευρισκόμενο τοίχο B (σημείο II). Τοποθετήστε το όργανο μέτρησης - χωρίς να το γυρίσετε - κοντά στον τοίχο B, ενεργοποιήστε το και αφήστε το να χωροσταθμηθεί.

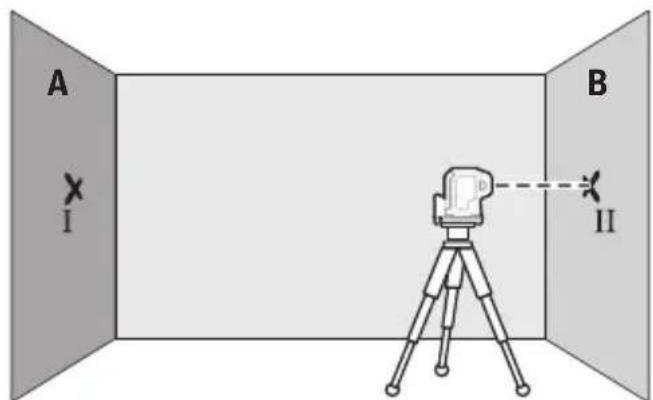

Ευθυγραμμίστε το όργανο μέτρησης στο ύψος (με τη βοήθεια του τρίποδα ή ενδεχομένως υποστηρίζοντάς το) έτσι, ώστε το κέντρο της ακτίνας λέιζερ να συμπίπτει ακριβώς με το προηγουμένως μαρκαρισμένο σημείο II πάνω στον τοίχο B.

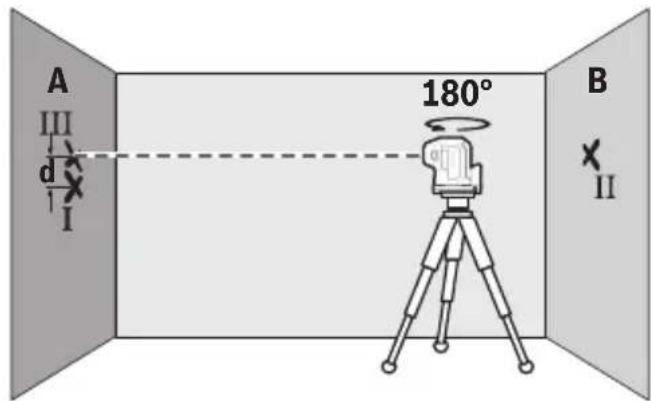

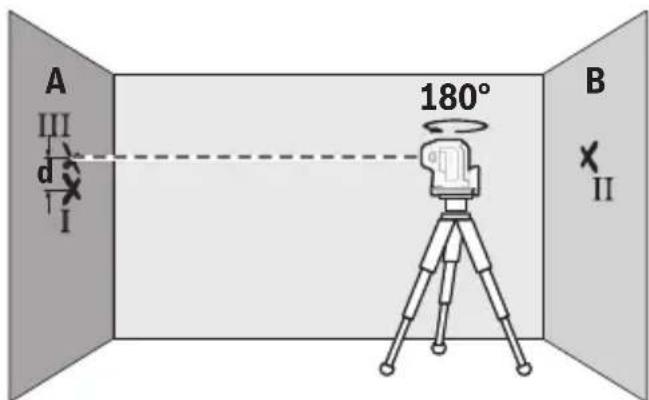

Γυρίστε το όργανο μέτρησης κατά 180°, χωρίς να αλλάξετε το ύψος. Αφήστε το να χωροσταθμηθεί και μαρκάρετε το κέντρο της ακτίνας λέιζερ πάνω στον τοίχο A (σημείο III). Προσέξτε να βρίσκεται το σημείο III κατά το δυνατόν κάθετα πάνω ή κάτω από το σημείο I. - Η διαφορά d των δύο μαρκαρισμένων σημείων I και III πάνω στον τοίχο A δίνει την πραγματική απόκλιση ύψους του οργάνου μέτρησης κατά το μήκος του διαμήκους άξονα.

Σε μια απόσταση μέτρησης 2 × 5 m = 10 m η μέγιστη επιτρεπτή απόκλιση ανέρχεται στα: 10 m × ±0,35 mm/m = ±3,5 mm. Η διαφορά d μεταξύ των σημείων I και III επιτρέπεται συνεπώς να ανέρχεται το πολύ στα 3,5 mm.

GPL 5 G: Ενεργοποιήστε τη διαγώνια λειτουργία για τις δύο πλευρικές ακτίνες λέιζερ, που τρέχουν κατά μήκος του εγκάρσιου άξονα του οργάνου μέτρησης. Γυρίστε το όργανο μέτρησης πριν από την έναρξη της διαγώνιας λειτουργίας κατά 90° προς την αντίθετη στη φορά των δεικτών του ρολογιού.

Έλεγχος της ακρίβειας κατακορύφου

Για τον έλεγχο χρειάζεστε μια ελεύθερη απόσταση μέτρησης πάνω σε μια σταθερή επιφάνεια με απόσταση περίπου 2,5 m από το δάπεδο και οροφής.

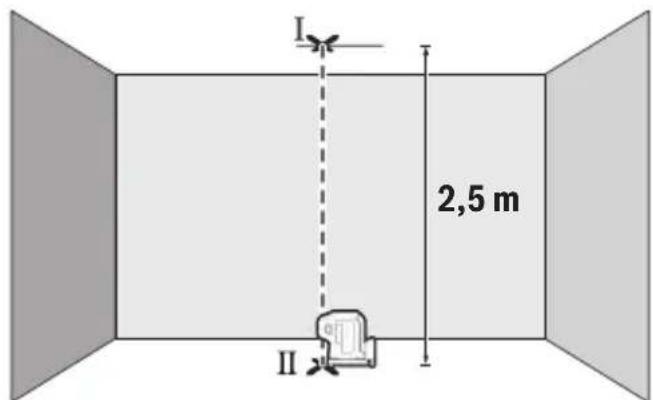

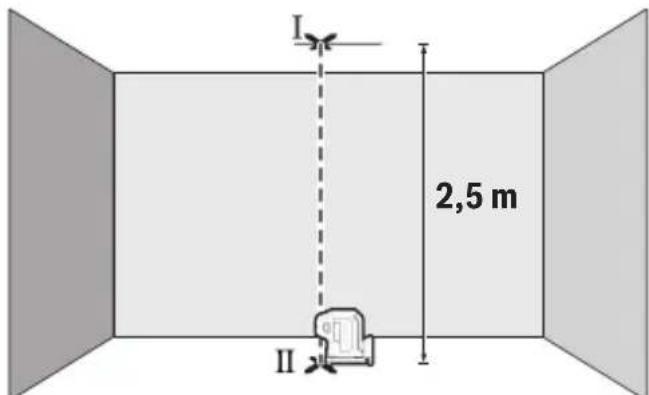

• Τοποθετήστε το όργανο μέτρησης πάνω στο δάπεδο. Θέστε το όργανο μέτρησης σε λειτουργία και γυρίστε το πάνω στο μαγνητικό περιστρεφόμενο στήριγμα (3) έτσι, ώστε η κάτω κουκκίδα λέιζερ να φαίνεται πάνω στο δάπεδο. Αφήστε το όργανο μέτρησης να υδροσταθμηστεί.

• Μαρκάρετε το κέντρο της επάνω κουκκίδας λέιζερ στην οροφή (σημείο I). Μαρκάρετε επίσης το κέντρο της κάτω κουκκίδας λέιζερ πάνω στο δάπεδο (σημείο II).

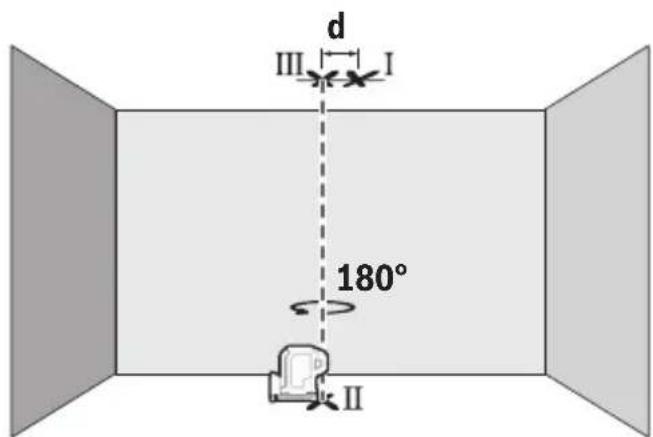

• Γυρίστε το όργανο μέτρησης κατά 180°. Τοποθετήστε το έτσι, ώστε το κέντρο της κάτω κουκκίδας λέιζερ να βρίσκεται πάνω στο ήδη μαρκαρισμένο σημείο II. Αφήστε το όργανο μέτρησης να υδροσταθμηστεί. Μαρκάρετε το κέντρο της επάνω κουκκίδας λέιζερ (σημείο III). - Η διαφορά d των δύο μαρκαρισμένων σημείων I και III πάνω στην οροφή δίνει την πραγματική απόκλιση του οργάνου μέτρησης από την κατακόρυφο.

Τη μέγιστη επιτρεπόμενη απόκλιση μπορείτε να την υπολογίσετε ως εξής:

Διπλάσια απόσταση μεταξύ δαπέδου και οροφής × 0,35 mm/m.

Παράδειγμα: 25 m η μέγιστη απόκλιση επιτρέπεται να ανέρχεται σε

2 × 2,5 m × ± 0,35 mm / m = ± 1,75 mm . Τα σημεία I και III επιτρέπεται να απέχουν μεταξύ τους το πολύ 1,75 mm.

Υποδείξεις εργασίας

Χρησιμοποιείτε πάντοτε το κέντρο της κουκκίδας λέιζερ για μαρκάρισμα. Το μέγεθος του σημείου λέιζερ εξαρτάται από την απόσταση.

Εργασία με τον τρίποδα (ειδικό εξάρτημα)

Ο τρίποδας αποτελεί σταθερή στηριζόμενη βάση μέτρησης. Τοποθετήστε το όργανο μέτρησης με την υποδοχή τρίποδα 1/4" (4) στο σπείρωμα του τρίποδα (11) ή ενός τρίποδα για φωτογραφική μηχανή του εμπορίου. Βιδώστε το όργανο μέτρησης με τη βίδα στερέωσης του τρίποδα σταθερά.

Πιέστε το κουμπί προεγνώσης για να ενεργοποιήσετε το όργανο μέτρησης.

Στερέωση με το μαγνητικό περιστρεφόμενο στήριγμα (βλέπε εικόνες A-B)

Με το μαγνητικό περιστρεφόμενο στήριγμα (3) μπορείτε να στερεώσετε το όργανο μέτρησης σε αγώγιμα υλικά.

Κρατάτε τα δάκτυλα μακριά από την πίσω πλευρά του μαγνητικού περιστρεφόμενου στηρίγματος, όταν το στερεώνετε σε επιφάνειες. Λόγω της ισχυρής δύναμης έλξης των μαγνητών (7) μπορούν να μαγνητιστούν τα δάκτυλά σας.

Ευθυγραμμίστε το μαγνητικό περιστρεφόμενο στήριγμα (3) κατά προσέγγιση, προτού ενεργοποιήσετε το όργανο μέτρησης.

Τοποθετήστε το όργανο μέτρησης πάνω στο μαγνητικό περιστρεφόμενο στήριγμα (3), για να καταστήσετε ορατή την κάτω κουκίδα αέρος για να μεταφέρετε με την οριζόντια κουκίδα αέρος. Αφήστε το όργανο μέτρησης να αφορά σε μια πλευρά του περιστρεφόμενου στηρίγματος, όταν το απενεργοποιείτε και το μεταφέρετε (βλέπε εικόνα B).

Καθαρίζετε τυχόν ρύπανση με ένα υγρό, μαλακό πανί. Μη χρησιμοποιείτε κανένα υγρό καθαρισμού ή διαλύτη.

Να καθαρίζετε τακτικά τις επιφάνειες κοντά στην έξοδο της ακτίνας λέιερ και προσέχετε να μη δημιουργούνται χνούδια.

Φυλλάγιο: Καλ μετράρετε το όργανο μέτρησης μόνο προς την κατεύθυνση (12).

Σε περίπτωση επισκευής στείλτε το όργανο μέτρησης στη θήκη προστασίας (12).

Υπηρεσία εξυπηρέτησης πελατών και συμβουλές εφαρμογής

Η υπηρεσία εξυπηρέτησης πελατών απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόντος σας καθώς και για τα ανταλλακτικά. Σχέδια συνάρμοσης και πληροφορίες για τα ανταλλακτικά θα βρείτε επίσης κάτω από: www.bosch

pt.com

Η ομάδα παροχής συμβουλών Bosch απαντά ευχαρίστως στις ερωτήσεις σας για τα προϊόντα μας και τα εξαρτήματά τους.

Δώστε σε όλες τις ερωτήσεις και παραγγελίες ανταλλακτικών οπωσδήποτε τον 10ψήφιο κωδικό αριθμό που αναγράφεται στην πινακίδα τύπου του προϊόντος.

Ελλάδα

Robert Bosch A.E.

Ερχείας 37

19400 Κορωπί-Αθήνα

Τηλ.: 2105701258

Φαξ: 2105701283

Email: [e-mail]

www.bosch.com

www.bosch-pt.gr

Περιγραφή των οδηγιών για την ενεργή διάταξη:

• Θήκη κυκλικής ακτίνας Α Καδύβρας θήκη ακτίνας Μτατινόκε θεμεος ερι τερι δετικόντε έρητους Κασχόντους.

• Θήκη κυκλικής ζβίνικοι έπηρηλατκαήλαερ cayneciŋ κακβίH A Καδύβρας θελεύταταόμει. Θήκη κυκλικής νεπρηεί. Μαερπίκ ὄγκτeHiopTacBɪH Καδύβρασα (I hγκτe) δεπrìnehi3.

• Θήκη κυκλικής 180°-κα δυραπ ανβενεπρηειδε ΜεHe καραma-Kapcβι B καδύβραςbɪnDa ναερπικ σαγηειHινKθe optacBι (Π ὄνKθe) δεπrìneHι3.
• Θήκη κυκλικής 6ύραμαι B καδύβρασεντός Κακυβίν, καοῦς Μαθουπεν, κούβίν, κούβίν, Μαθουπεν, καοῦς Μαθουπεν, καοῦς Μαθουπεν, καοῦς Μαθουπεν, καοῦς Μαθουπεν, καοῦς Μαθουπεν, καοῦς Μαθουπεν, καοῦς Μαθουπεν, καοῦς Ελεγιδεν, καοῦς Ελεγιδεν, καοῦς Ελεγιδεν, καοῦς Ελεγιδεν, καοῦς Ελεγιδεν, καοῦς Ελεγιδεν, καοῦς Ελεγιδεν, καοῦς Μαθουπεν, καοῦς Μαθουπεν, καοῦς Μαθουπεν, καοῦς Μαθουπεν, καοῦς Μαθουπεν, καοῦς Μαθουπεν, καοῦς Μαθουπεv, καοῦς Μαθουπεν, καοῦς Μαθουπεν, καοῦς Μαθουπεν, καοῦς Μαθουπεν, καοῦς Μαθουπεν, καοῦς Μαθουπεν, καοῦς Μαθουπεν, τὸν ἀντήσιν.

Καζακ|243

Τοποθετήστε τον περιστροφικό επιλογέα τρόπου λειτουργίας στη θέση «αυτόματη ευθυγράμμιση» και ακολουθήστε τη διαδικασία βαθμονόμησης (η ένδειξη αναβοσβήνει μέχρι να ολοκληρωθεί η διαδικασία).

• Ο περιστροφικός επιλογέας τρόπου λειτουργίας δεν έχει βαθμονομηθεί. Είναι ενεργοποιημένος, αλλά η θέση του επιλογέα (θέση III) δεν έχει βαθμονομηθεί. Οι θέσεις III και I δεν έχουν βαθμονομηθεί, οπότε όλες οι ενδείξεις είναι λανθασμένες.

Για τη βαθμονόμηση της θέσης και των θέσεων III, ακολουθήστε τη διαδικασία βαθμονόμησης του περιστροφικού επιλογέα τρόπου λειτουργίας, όπως περιγράφεται παρακάτω.

• Ο περιστροφικός επιλογέας τρόπου λειτουργίας έχει τρεις θέσεις. Ο περιστροφικός επιλογέας τρόπου λειτουργίας, θέση I, αυτόματη ευθυγράμμιση, θέση II, χειροκίνητη λειτουργία (3) και θέση III. Ο περιστροφικός επιλογέας τρόπου λειτουργίας έχει βαθμονομηθεί.

• Αφαιρέστε το κάλυμμα της θέσης του επιλογέα (θέση I). Στη συνέχεια, αφαιρέστε το κάλυμμα της θέσης του επιλογέα (θέση II).

• Ο περιστροφικός επιλογέας τρόπου λειτουργίας έχει περιστραφεί κατά 180°. Για τη βαθμονόμηση της θέσης του επιλογέα, ακολουθήστε τη διαδικασία βαθμονόμησης του περιστροφικού επιλογέα τρόπου λειτουργίας, όπως περιγράφεται παρακάτω.

Η μέγιστη επιτρεπόμενη απόκλιση είναι: μεταξύ των ακτίνων I και III, η απόκλιση είναι × 0,35 mm/m.

1609 92A 7S8|(17.05.2022) Bosch Power Tools

Παράδειγμα: Η απόκλιση μεταξύ των ακτίνων I και III, σε απόσταση 2,5 m, είναι μέγιστη:

2× 2,5M× ± 0,35MM / M = ± 1,75MM Επομένως, η απόκλιση μεταξύ των ακτίνων I και III δεν πρέπει να υπερβαίνει τα 1,75 mm.

Οδηγίες συντήρησης

Για τη βαθμονόμηση, χρησιμοποιήστε μόνο τη στάθμη λέιζερ, όχι τη θέση του επιλογέα. Η στάθμη λέιζερ έχει βαθμονομηθεί στο εργοστάσιο.

Αντικατάσταση μπαταριών (εάν χρειάζεται)

Αφαιρέστε τις βίδες και το κάλυμμα της θήκης μπαταριών. Αφαιρέστε τις παλιές μπαταρίες (4) και τοποθετήστε νέες (11) σύμφωνα με την πολικότητα που αναγράφεται. Κλείστε τη θήκη μπαταριών και σφίξτε τις βίδες.

Αφαιρέστε τις βίδες για να αντικαταστήσετε τις μπαταρίες.

Μαγνητικά αναλώσιμα τοποθετούνται (βλέπε σχήματα Α-Β)

Τοποθετήστε τα μαγνητικά αναλώσιμα (3) στο κάτω μέρος του οργάνου μέτρησης, στα μαγνητικά υλικά.

Όταν τα μαγνητικά αναλώσιμα είναι τοποθετημένα στο κάτω μέρος, μπορείτε να αφαιρέσετε τα αναλώσιμα από το πίσω μέρος του οργάνου. Ο μαγνήτης (7) μπορεί να τραβηχτεί προς τα έξω και να αφαιρεθεί.

Τοποθετήστε τα μαγνητικά αναλώσιμα (3) στο κάτω μέρος του οργάνου μέτρησης.

Για να δείτε το πραγματικό μέγεθος ή για να αλλάξετε το μέγεθος, αφαιρέστε τα μαγνητικά αναλώσιμα (3) από το όργανο μέτρησης. Στη συνέχεια, τοποθετήστε τα αναλώσιμα στο όργανο μέτρησης, όπως φαίνεται στο σχήμα (βλέπε σχήμα).

Προστατευτικά γυαλιά (προαιρετικά)

Τα προστατευτικά γυαλιά προστατεύουν από πιτσιλιές. Χρησιμοποιήστε τα για προστασία των ματιών.

Τα προστατευτικά γυαλιά (προαιρετικά) χρησιμοποιούνται για την προστασία των ματιών. Χρησιμοποιήστε τα για καλύτερη προστασία των ματιών, αλλά και για προστασία από πιτσιλιές.

Μην τα χρησιμοποιείτε ως προστασία από χημικά ή διαλύτες.

Σύμβολα (βλέπε σχήματα C-Ε)

Οι δυνατότητες του οργάνου μέτρησης περιγράφονται στα παρακάτω σχήματα.

Τεχνική συντήρηση και σέρβις

Σέρβις και καθαρισμός

Καθαρίστε το όργανο μέτρησης.

Μην βυθίζετε το όργανο μέτρησης σε νερό ή άλλα υγρά.

Προσοχή! Διαβάστε προσεκτικά τις οδηγίες χρήσης. Φυλάξτε τις για μελλοντική χρήση.

Ο χρήστης πρέπει να είναι προσεκτικός με τους κινδύνους που αναφέρονται στο εγχειρίδιο.

Μην αγγίζετε και μην τραβάτε το καλώδιο τροφοδοσίας (12) με βρεγμένα χέρια.

Για επισκευή, απευθυνθείτε στο εξουσιοδοτημένο κέντρο σέρβις (12).

Οδηγίες ασφαλείας και συμβουλές για την εργασία

Το εξουσιοδοτημένο κέντρο σέρβις παρέχει συμβουλές και τεχνική υποστήριξη, καθώς και πληροφορίες για ανταλλακτικά. Για περισσότερες πληροφορίες σχετικά με τα ανταλλακτικά και τα εξαρτήματα, επισκεφθείτε τον ιστότοπο: www.bosch-pt.com

Η ομάδα συμβούλων της Bosch θα απαντήσει σε ερωτήσεις σχετικά με τα προϊόντα και τα εξαρτήματά τους.

Κατά την υποβολή ερωτήσεων και την παραγγελία ανταλλακτικών, αναφέρετε πάντα τον δεκαψήφιο αριθμό παραγγελίας από την πινακίδα τύπου.

Η συμμόρφωση με τους κανονισμούς και τα πρότυπα για την επισκευή και τη συντήρηση ηλεκτρικών εργαλείων πρέπει να γίνεται μόνο από εξουσιοδοτημένα κέντρα σέρβις της "Robert Bosch" ή από εξουσιοδοτημένα συνεργεία. ΠΡΟΣΟΧΗ!

Οι μπαταρίες που έχουν υποστεί ζημιά μπορεί να προκαλέσουν τραυματισμό. Οι μπαταρίες πρέπει να απορρίπτονται σύμφωνα με τους κανονισμούς προστασίας του περιβάλλοντος και ανακύκλωσης.

Καζακστάν

Υπηρεσία εξυπηρέτησης πελατών και συμβουλές για την εφαρμογή:

"Robert Bosch" GmbH

Αλμάτι.

Δημοκρατία του Καζακστάν
