使用説明書 GPL 5 G Professional BOSCH

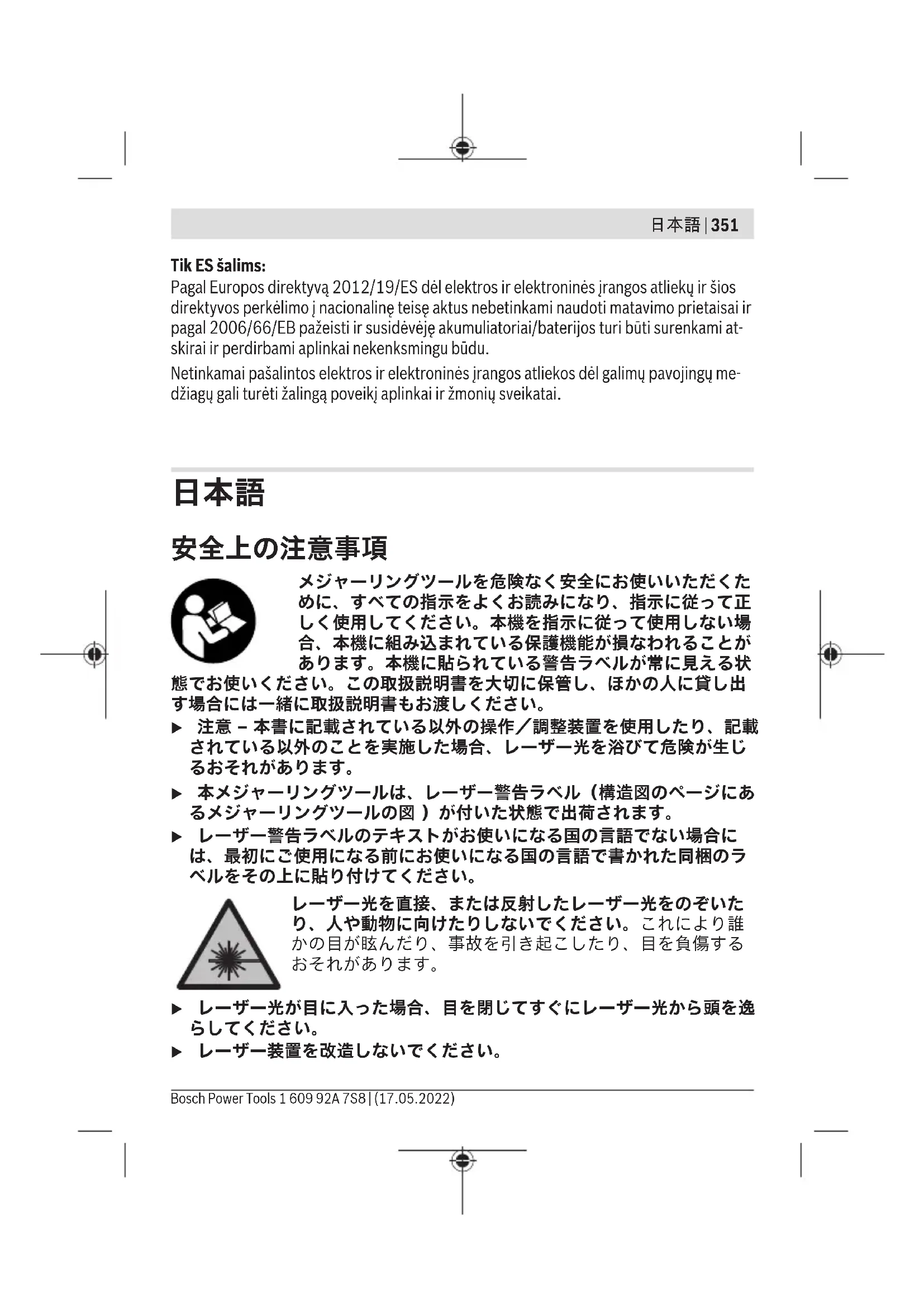

メジャーリングツールを危険なく安全にお使いいただくた めに、すべての指示をよくお読みになり、指示に従って正 しく使用してください。本機を指示に従って使用しない場 合、本機に組み込まれている保護機能が損なわれることが あります。本機に貼られている警告ラベルが常に見える状 態でお使いください。この取扱説明書を大切に保管し、ほかの人に貸し出 す場合には一緒に取扱説明書もお渡しください。 u 注意 – 本書に記載されている以外の操作／調整装置を使用したり、記載 されている以外のことを実施した場合、レーザー光を浴びて危険が生じ

u 本メジャーリングツールは、レーザー警告ラベル（構造図のページにあ るメジャーリングツールの図 ）が付いた状態で出荷されます。 u レーザー警告ラベルのテキストがお使いになる国の言語でない場合に は、最初にご使用になる前にお使いになる国の言語で書かれた同梱のラ ベルをその上に貼り付けてください。 レーザー光を直接、または反射したレーザー光をのぞいた り、人や動物に向けたりしないでください。これにより誰 かの目が眩んだり、事故を引き起こしたり、目を負傷する

u レーザー光が目に入った場合、目を閉じてすぐにレーザー光から頭を逸

u レーザー装置を改造しないでください。 Bosch Power Tools 1 609 92A 7S8 | (17.05.2022)352 | 日本語 u 安全メガネとしてレーザー用保護メガネ（アクセサリー）を使用しない でください。レーザー用保護メガネはあくまでもレーザービームを見や すくするためのもので、レーザー光から保護するものではありません。 u レーザー用保護メガネ（アクセサリー）をサングラスとして使用した り、道路交通上で着用したりしないでください。レーザー用保護メガネ は紫外線から目を完全に守ることはできず、また着用したままだと色の 認識力を低下させます。 u メジャーリングツールの修理は、必ずお買い求めの販売店、または電動 工具サービスセンターにお申しつけください。専門知識を備えた担当ス タッフが純正交換部品を使用して作業を行います。これによりメジャー リングツールの安全性が確実に保護されます。 u 誰もいないところでお子様に本機を使用させないでください。意図しな くても誰かの目を眩ませてしまう場合があります。 u 可燃性の液体、ガスまたは粉塵が存在する、爆発の危険のある環境でメ ジャーリングツールを使用しないでください。メジャーリングツールが 火花を発し、ほこりや煙に引火するおそれがあります。 マグネットを埋め込み型医療機器やその他の医療器具 （ペースメーカーやインスリンポンプなど）に近づけない ようにしてください。マグネットにより磁界が生じ、埋め 込み型医療機器やその他の医療器具の機能を損なうおそれ

u 本機を磁気データ媒体や磁気の影響を受けやすい装置に近づけないよう にしてください。マグネットの作用により不可逆的なデータの損失を招

取扱説明書の冒頭に記載されている図を参照してください。

本機は、水平出しや鉛直点の測定および確認に使用します。 屋内、屋外いずれでの使用にも適しています。

記載のコンポーネントの番号は、構成図のページにある本機の図に対応し

(3) 磁気式回転プラットフォーム (4) 三脚取付部 1/4" (5) 電池ケースカバーのロック (6)

a) 記載されている付属品は標準のセット内容には含まれていません。付属品の内容 についてはボッシュ電動工具カタログでご確認ください。

GPL 5 G 製品番号 GPL3G 3601K66N.. 製品番号 GPL5G 3601K66P..

30m 水平精度（下向きのレーザーポイント以外） B)C) ±0.35mm/m 水平精度（下向きのレーザーポイント） B)C) ±0.7mm/m

90% IEC61010-1による汚染度

8時間 質量（EPTA-Procedure 01:2014に準拠） 0.35kg 寸法（長さ×幅×高さ） 115× 50× 113mm

IP65 A) 測定範囲は不利な環境条件（直射日光など）により影響を受けることがありま

B) 20–25°C時 C) 記載されている数値は、良好な周囲条件（振動や発煙がなく、直射日光が当たっ ていないなど）で標準と考えられる数値です。温度の変化が大きい場合には、精 度の面で問題が生じるおそれがあります。 D) 非導電性の汚染のみが発生し、結露によって一時的に導電性が引き起こされる場

銘板に記載されたシリアル番号(9)で本機のタイプをご確認いただけます。

本機の作動には、アルカリマンガン電池の使用を推奨します。 必要に応じて磁気式回転プラットフォーム(3)を回して、電池ケースカ バー(6)が見えるようにしてください。 電池収納カバーのロック(5)を押し上げ、電池ケースカバー(6)を開いて取 り外します。電池をセットします。 その際、電池ケース内側の表示に従い、電池の向きに注意してください。 電池ケースカバー(6)を元に戻し、ロック(5)の上のマークされた箇所に押

電池残量が少なくなると、レーザーポイントの明るさが徐々に低下しま

電池の残量がほぼなくなると、レーザーポイントが1分につき5回のペース

1 609 92A 7S8 | (17.05.2022) Bosch Power Tools日本語 | 355 電池の残量が完全になくなると、本機がオフになる前に、レーザーポイン トがもう一度点滅します。 電池はすべて同じタイミングで交換してください。また、複数のメーカー に分けたりせず、単一メーカーの同じ容量の電池のみを使用してくださ

u 本機を長期間使用しない場合は、本機から電池を取り出してください。 電池を本機の中に長期間入れたままにすると、電池の腐食や自然放電に つながることがあります。

u 本機を濡らしたり、直射日光に当てないようにしてください。 u 本機を極端な温度や温度変化にさらさないでください。本機を長時間、 車内に置いたままにしないでください。温度変化が大きい場合には、本 機を周囲の温度に慣れさせてからスイッチを入れ、本機を使用する前に (参照 „精度の確認“, ページ356)で必ず精度を確認してください。 温度が極端な場合や気温変化が大きい場合には、本機の精度が低下する

u 本機に強度な衝撃を与えたり、落とさないでください。本機が外部から 強い影響を受けた場合には、本機を使用する前に必ず(参照 „精度の確 認“, ページ356)を行ってください。 u 運搬する際には本機をオフにしてください。オフにすると、揺動機構は ロックされます。そうしないと、強い振動があった場合に損傷するおそ

本機をオンにするには、オン／オフスイッチ(2)を「ON」位置にスライド します。本機の電源を入れると、すぐにレーザー光照射口(1)からレー ザー光が照射されます。 u レーザー光を人や動物に向けないでください。距離が離れている場合で もレーザー光を覗きこまないでください。 本機をオフにするには、オン／オフスイッチ(2)を「OFF」位置にスライ ドします。オフにすると、揺動機構はロックされます。 u 本機をオンにしたまま放置しないでください。使用後は本機の電源を 切ってください。レーザー光が他の人の目に入ると視力に影響を及ぼす

Bosch Power Tools 1 609 92A 7S8 | (17.05.2022)356 | 日本語 許容作動温度である45°Cを超えると、レーザーダイオードを保護するた めに本機はオフになります。温度が低下した後、本機は再度使用可能状態 になり、電源を再度入れることができます。

測定を行わずに60分経過すると、本機は自動的にオフになります。 オンにした本機が自動補正範囲外にある場合には（レーザーポイントが常 時点滅）、自動電源オフ機能は60分にリセットされます。

本機を水平で安定した面に置くか、または三脚(11)に固定します。 下方のレーザーポイントを使用する場合は、磁気式回転プラットフォー ム(3)で本機の向きを調整し、床面にレーザーポイントを表示させます。 機能をオンにすると、自動整準機能が自動補正範囲（±4°）内の凹凸を自 動的に調整します。レーザーポイントが持続的に照射され、その動きが止 まると、整準は終了です。 自動的に整準できない場合（本機の設置面が水平面から4°以上異なる場合 など）、レーザーポイントは速い速度で点滅し続けます。 この場合は本機を水平に配置し、整準されるまで待ってください。本機が ±4°の自動補正範囲内にあれば、直ちにレーザーポイントが持続的に照射

動作中に衝撃を与えたり、位置を変更すると、本機は自動的に整準されま す。整準が行われたら、本機がずれてエラーが生じないように、水平また は垂直のレーザーポイントの位置を基準点に基づいて確認してください。

周囲の温度は精度に最も大きな影響を及ぼします。特に床との温度差が大 きいと、レーザー光が歪んでしまう可能性があります。 床との温度差が大きく、測定距離が20m以上になる場合には、本機を必ず 三脚に取り付けてください。また、可能であれば本機を作業面の中央に

外的影響のほかに、機器固有の影響（落下や急激な衝突など）によって誤 差が生じることがあります。作業開始前に毎回精度をチェックしてくださ

精度チェック中に検査結果が1回でも許容誤差を超えた場合には、Bosch- カスタマーサービスにチェックをご依頼ください。 1 609 92A 7S8 | (17.05.2022) Bosch Power Tools日本語 | 357

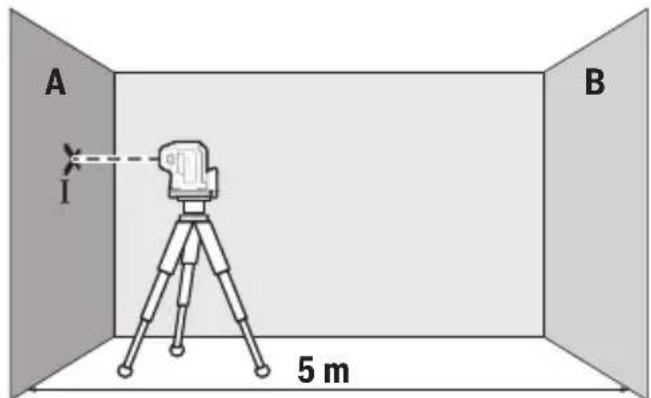

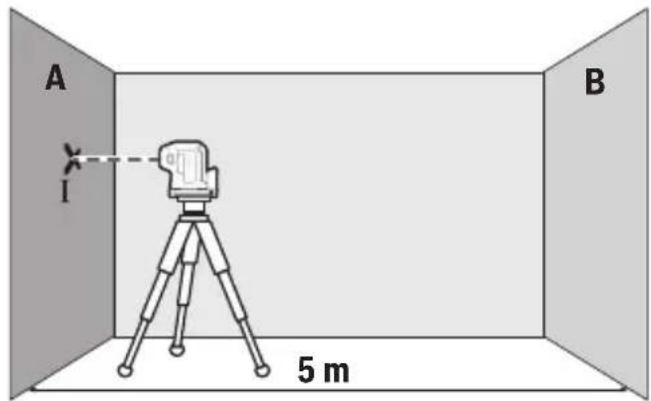

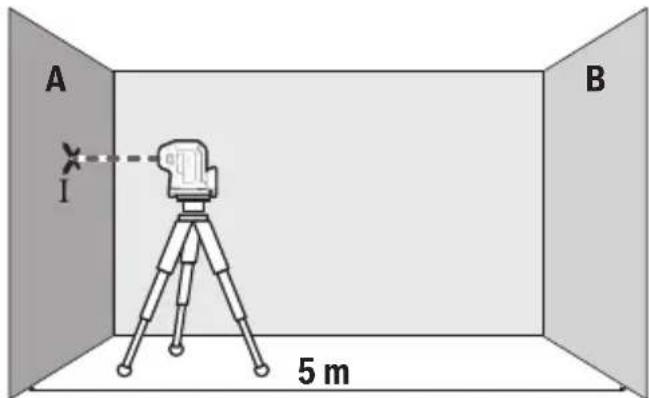

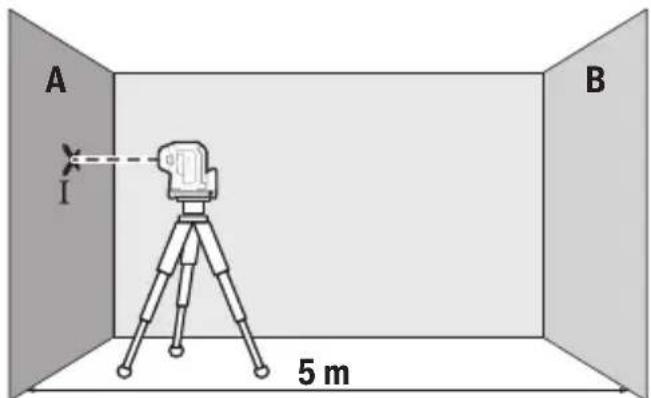

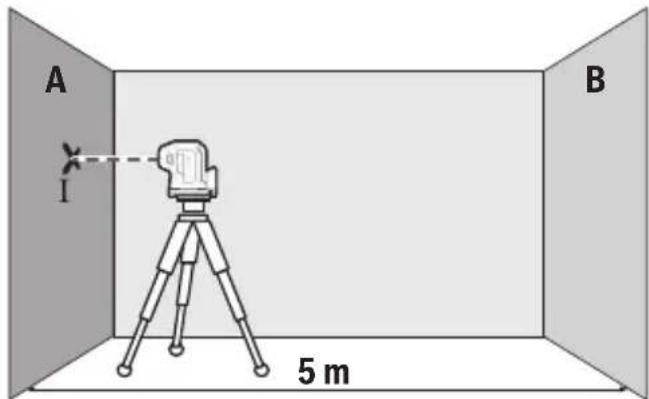

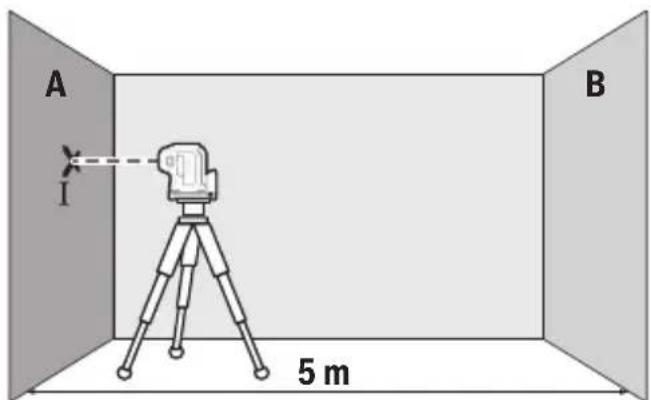

精度チェックを行うには、壁面（AおよびB）にはさまれた干渉物のない測 定距離（5m）と安定した設置面が必要になります。 – 本機を壁Aの近くの三脚の上に設置するか、または安定した平坦な床面 に置きます。本機の電源を入れます。

5 m – 本機の縦軸と並行して照射される水平のレーザー光を壁A付近に向け、 本機を整準させます。壁のレーザードットの中央に印を付けます（ポイ

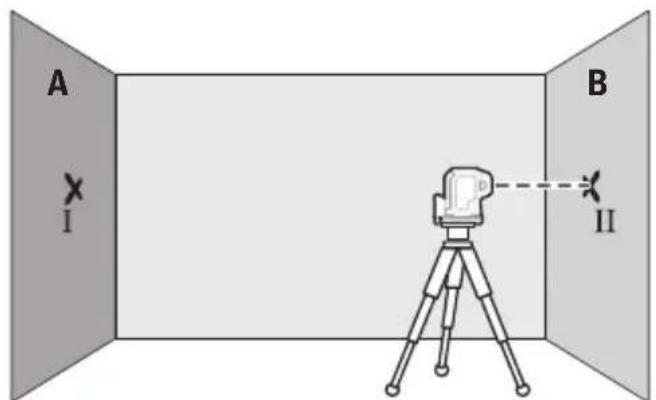

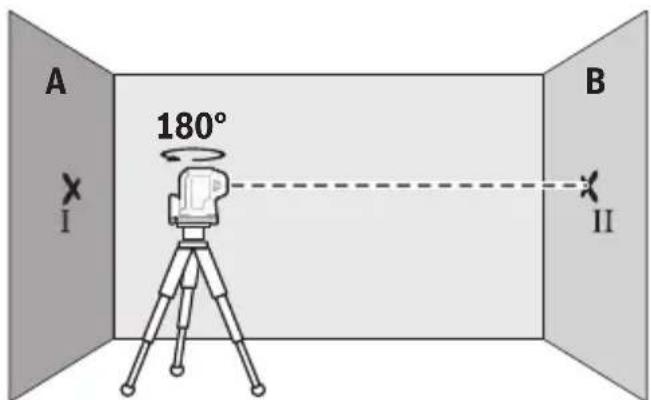

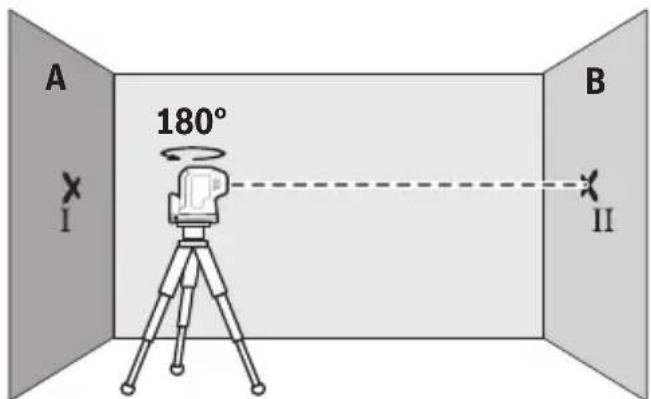

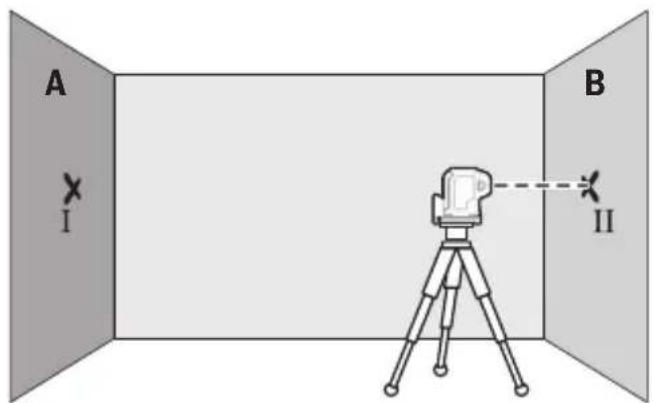

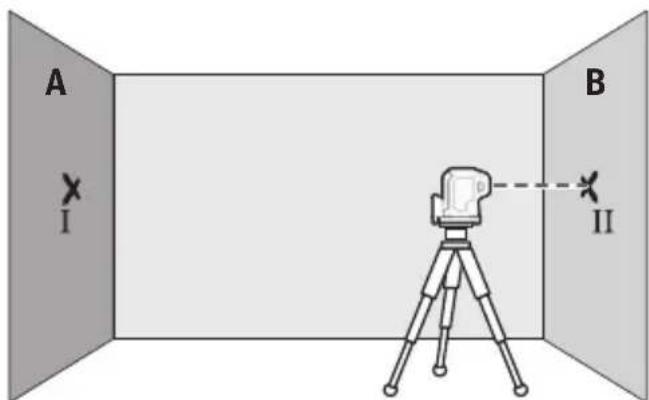

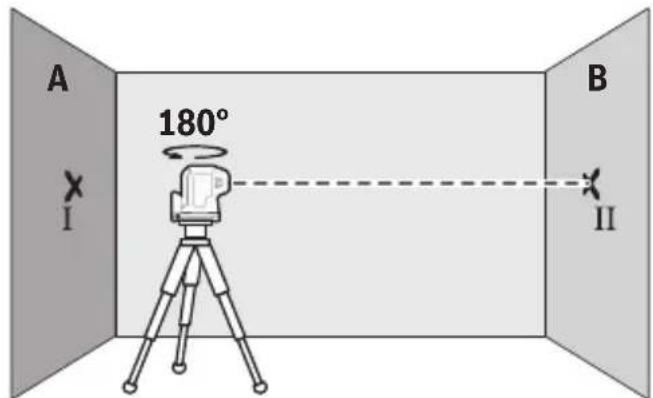

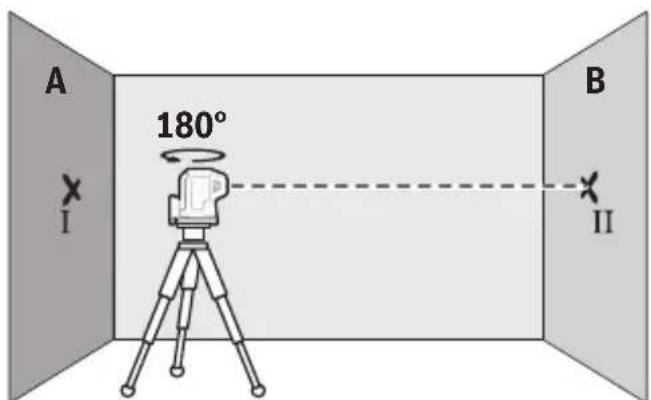

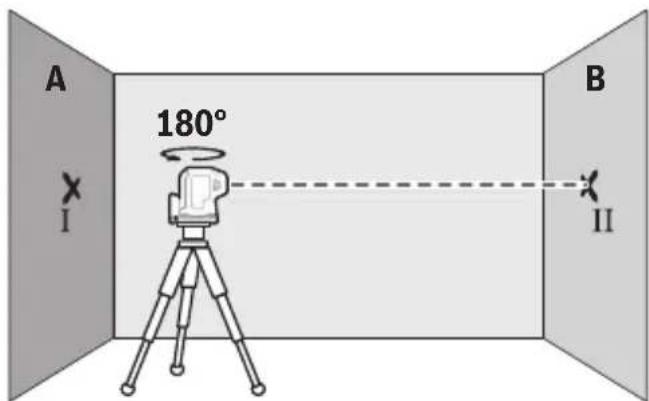

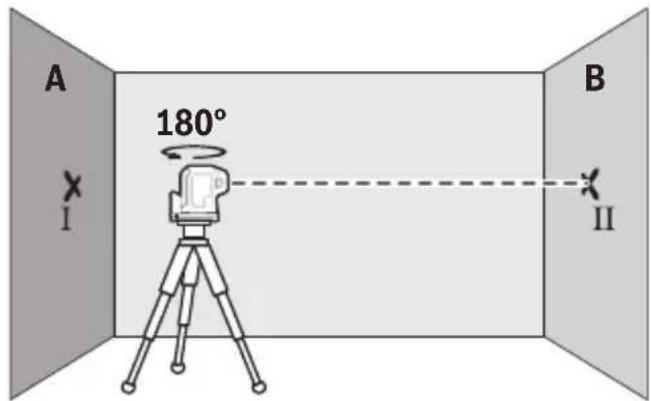

– 本機を180°回転させてから整準させ、反対側の壁Bのレーザードットの 中央に印を付けます（ポイントⅡ）。 – 本機を回転させることなく壁Bの近くに配置してから、本機をオンにし

– レーザードットの中央が壁Bに印を付けておいたポイントⅡに正確に来る 高さに本機を配置します（必要に応じて三脚や下敷きを使用）。

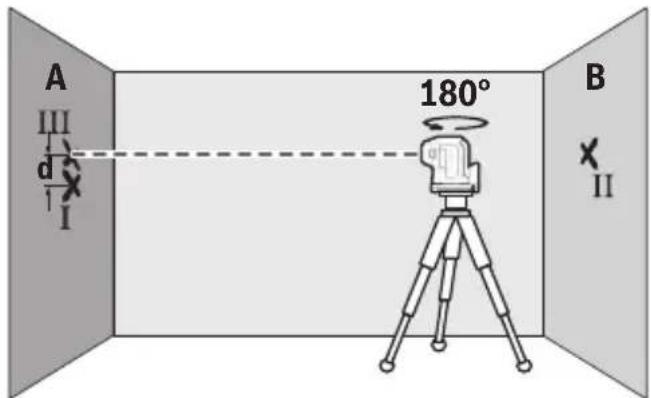

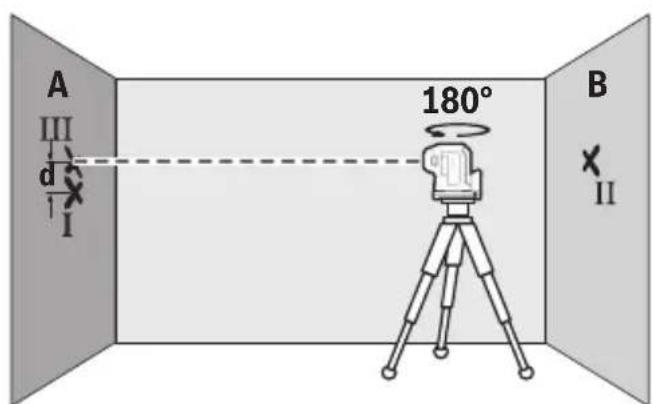

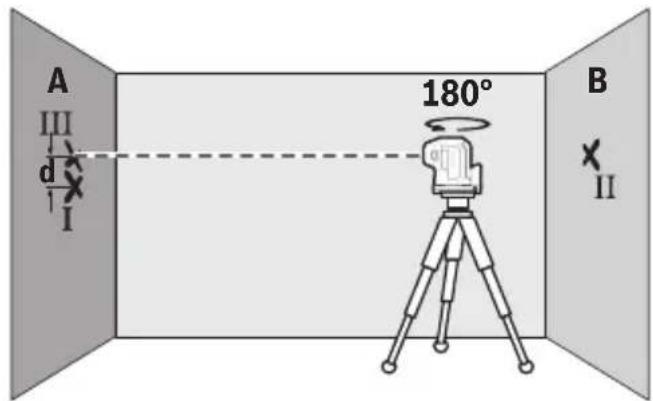

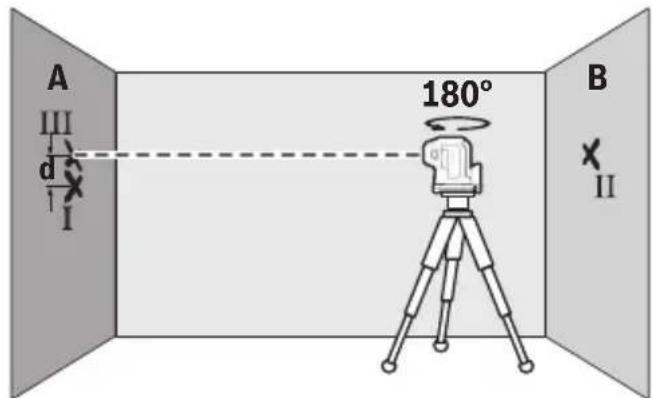

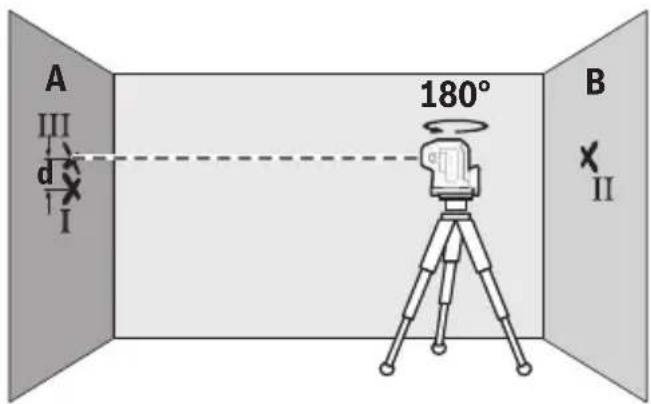

180° – 高さが変わらないようにして本機を180°回転させます。本機を整準さ せ、壁Aのレーザードットの中央に印を付けます（ポイントⅢ）。ポイ ントⅢができるだけポイントⅠの上または下（垂直方向）に来るようにく

– 壁Aに印を付けたポイントIとIIIの差dは、縦軸に沿った本機の実際の高

測定距離が2×5m=10mの場合の最大許容誤差は 10m×±0.35mm/m=±3.5mmで、ポイントⅠとⅢの差dは最大3.5mmと

GPL5G： 本機の横軸に沿って照射される横の2本のレーザー光のために 測定手順を繰り返します。測定を開始する前に、本機を90°回転させる か、または反時計回りに回してください。 1 609 92A 7S8 | (17.05.2022) Bosch Power Tools日本語 | 359

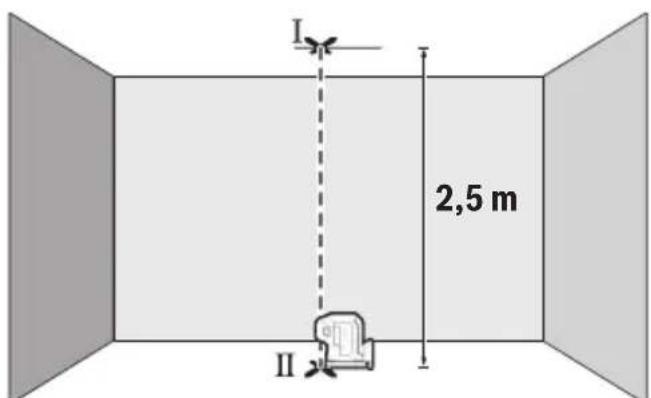

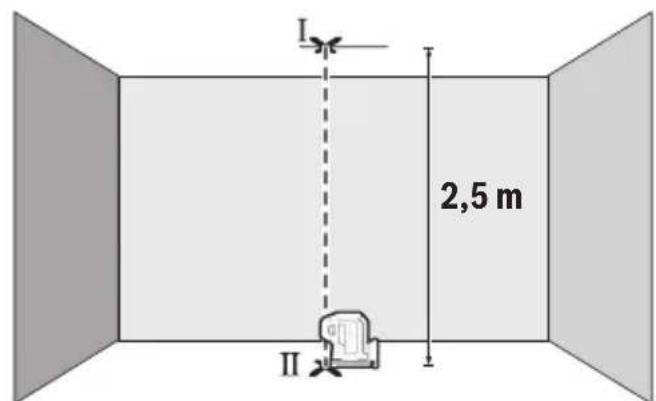

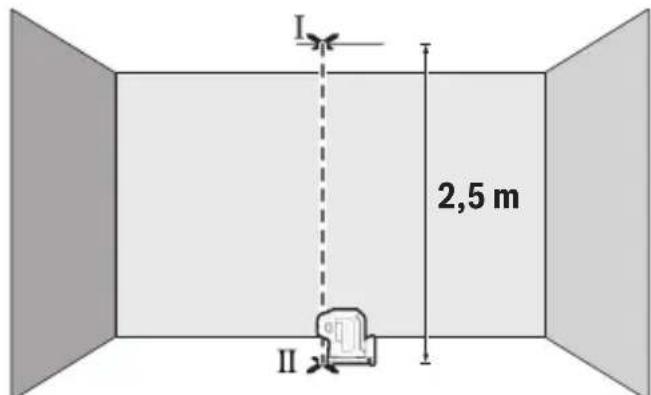

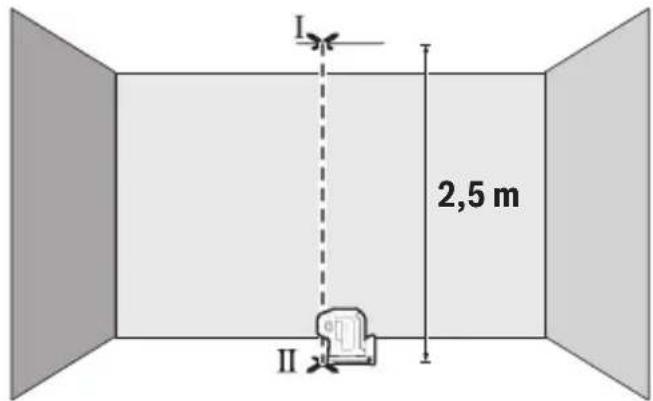

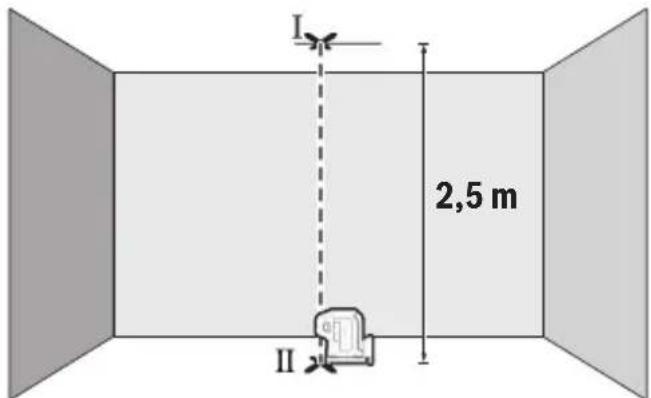

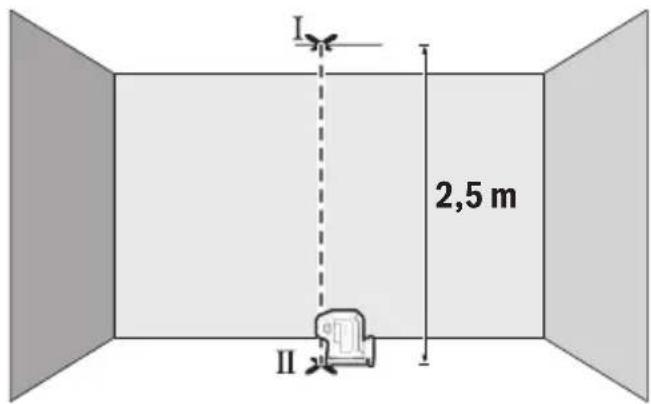

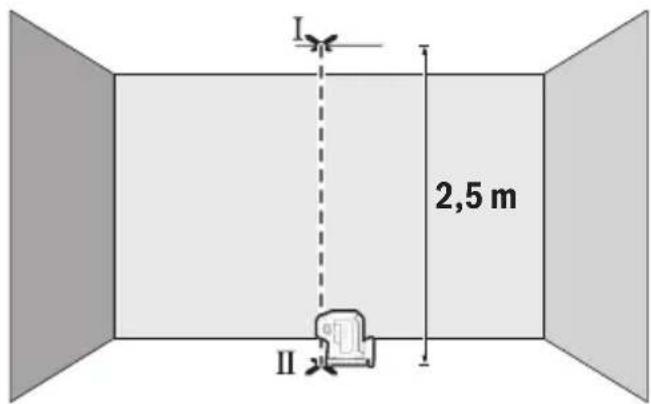

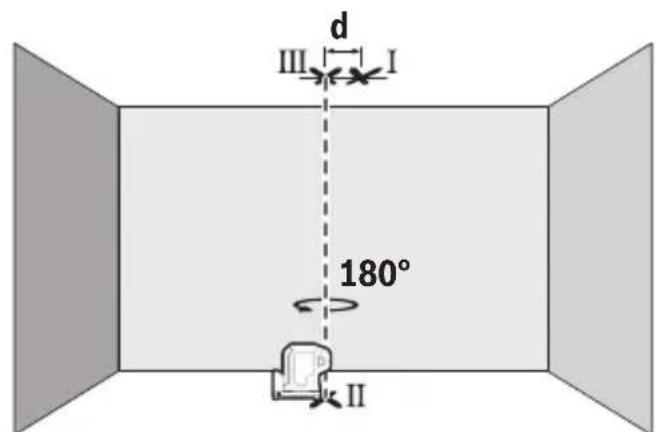

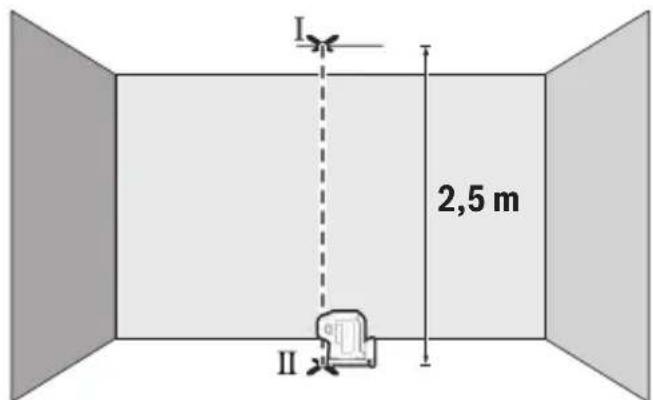

垂直ラインの精度は、堅い床の上の、床面と壁面の間の距離が約2.5m以 上あるスペースで確認してください。 – 本機を床面に置きます。本機の電源を入れてから、磁気式回転プラット フォーム(3)で本機の向きを調整し、床面に下方のレーザーポイントを 表示させます。本機を整準させます。 2,5 m – 天井の上部レーザードットの中央をマーキングします（ポイントⅠ）。 さらに、床面に照射された下方のレーザードットの中央をマーキングし ます（ポイントII）。

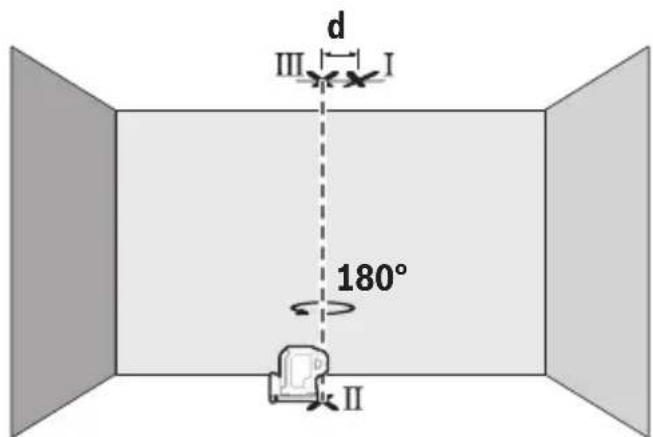

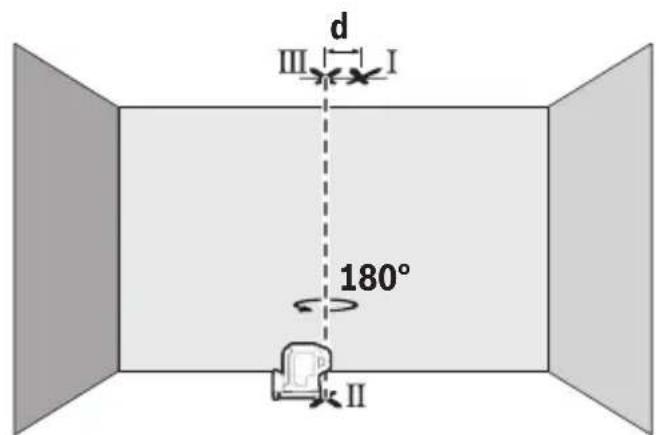

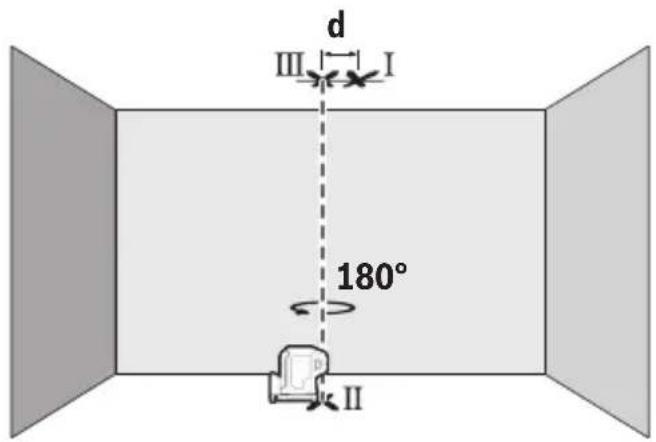

180° – メジャーリングツールを180°回転させた向きで設置し、下方のレー ザードットの中央がすでにマーキングしたポイントIIに来るように配置 します。本機を整準させます。上部のレーザードットの中央をマーキン グします（ポイントIII）。 – 天井に印を付けたポイントⅠとⅢの差dは、本機の垂直ラインに対する実

Bosch Power Tools 1 609 92A 7S8 | (17.05.2022)360 | 日本語 最大許容誤差は以下のように計算します： 2×床面と天井との距離 × 0.35mm/m 例えば床面と天井との距離が2.5mの場合の最大許容誤差は、 2×2.5m×±0.35mm/m=±1.75mmとなります。ポイントⅠとⅢが 1.75mm以内であれば正常です。

u 必ずレーザードット中心をマーキングしてください。レーザードットの 大きさは測定距離に応じて変化します。 三脚（付属品）を使用して作業する場合 三脚は、安定感のある、高さ調整可能な測定用ツールです。本機の三脚取 付部(4)（1/4インチ）を三脚(11) または市販の撮影用三脚のネジ部に合 わせます。三脚の固定用ネジを締め付けて本機を固定します。 本機をオンにする前に、三脚の位置をある程度調整してください。 磁気式回転プラットフォームの固定（図A−Bを参照） 一体化された磁気式回転プラットフォーム(3)を利用して、本機を磁性材 料に固定することができます。 u 回転プラットフォームを表面に固定する際、 磁力のある回転プラット フォームの裏側に指を近づけないようにしてください。マグネット(7) の引力が強いため、指が挟まれる可能性があります。 磁気式回転プラットフォーム(3)の位置をある程度調整してから、本機の

磁気式回転プラットフォーム(3)で本機の向きを調整して、下方のレー ザーポイントを表示させるか、または水平方向のレーザーポイントの高さ に合わせます。本機をオフにして運ぶ場合は、本機を回転プラットフォー ムにしっかりはめ込んでください（図Bを参照）。 レーザー用保護メガネ（付属品） レーザー用保護メガネは周囲の光を透過するため、目にはレーザーの光が より明るく感じられます。 u 安全メガネとしてレーザー用保護メガネ（アクセサリー）を使用しない でください。レーザー用保護メガネはあくまでもレーザービームを見や すくするためのもので、レーザー光から保護するものではありません。 u レーザー用保護メガネ（アクセサリー）をサングラスとして使用した り、道路交通上で着用したりしないでください。レーザー用保護メガネ は紫外線から目を完全に守ることはできず、また着用したままだと色の 認識力を低下させます。 1 609 92A 7S8 | (17.05.2022) Bosch Power Tools日本語 | 361 作業事例（図C–Eを参照） 本機の用途事例は構成図に記載されています。

本機を清潔に保ってください。 本機を水またはその他の液体に漬けたりしないでください。 汚れは水気を含んだ柔らかい布で拭き取ってください。洗剤や溶剤を使用

特にレーザー光照射口の面は定期的に清掃を行い、糸くずなどが残らない よう注意してください。 本機を保管・運搬する際には、必ず付属のキャリングバッグ(12)に収納し

本機を修理のために発送する際には、必ず付属のキャリングバッグ(12)に

カスタマーサービス＆使い方のご相談 製品の修理／メンテナンスや交換パーツに関してご質問等ございました ら、カスタマーサービスにぜひお問い合わせください。分解組立図や交換 パーツに関する情報についてはHPでご確認いただけます（www.bosch- pt.com）。 ボッシュのアプリケーションサポートチームは、製品や付属品に関するご 質問をお待ちしております。 お問い合わせまたは交換パーツの注文の際には、必ず本製品の銘板に基づ き10桁の部品番号をお知らせください。

ボッシュ株式会社　電動工具事業部　 〒150-8360　東京都渋谷区渋谷 3-6-7 コールセンターフリーダイヤル 0120-345-762 （土・日・祝日を除く、午前 9:00 ～午後 5:30） ホームページ: http://www.bosch.co.jp その他のカスタマーサービス対応窓口はこちら： www.bosch-pt.com/serviceaddresses Bosch Power Tools 1 609 92A 7S8 | (17.05.2022)362 | 中文

メジャーリングツール、アクセサリーと梱包材は、環境に適合した方法で リサイクルしてください。 メジャーリングツールとバッテリーを一般の家庭用ごみとして廃
