GPL 5 G Professional - Laserpassare BOSCH - Gratis bruksanvisning och manual

Produkttyp	Punktlaser
Märke	Bosch
Modell	GPL 5 G Professional
Mått (L × B × H)	115 × 50 × 113 mm
Vikt (enligt EPTA)	0,35 kg
Strömförsörjning	2 batterier LR6 (AA) 1,5 V
Drifttid	8 h (vid 20-25 °C)
Räckvidd	30 m
Nivelleringsnoggrannhet	±0,35 mm/m (förutom låg punkt: ±0,7 mm/m)
Självnivelleringsområde	±4°
Nivelleringstid	< 4 s
Laserklass	2
Lasertyp	500-540 nm, < 1 mW
Driftstemperatur	-10 °C till +45 °C
Förvaringstemperatur	-20 °C till +70 °C
Skyddsklass	IP 65
Huvudfunktioner	Projicering av horisontella, vertikala och lodräta laserpunkter; automatisk nivellering; automatisk avstängning efter 60 min
Underhåll och rengöring	Rengör med en mjuk, fuktig trasa, utan rengöringsmedel eller lösningsmedel; förvara i skyddsfodralet
Säkerhet	Titta inte in i laserstrålen; rikta inte mot personer eller djur; använd laserbrillor endast för att förbättra synligheten
Reservdelar och reparerbarhet	Reparation av en auktoriserad Bosch-verkstad; reservdelar finns på www.bosch-pt.com
Ingående tillbehör	Magnetiskt roterande stöd, skyddsfodral, laservarningsetikett

Vanliga frågor - GPL 5 G Professional BOSCH

Vad är batteritiden för Bosch GPL 5 G Professional?

Drifttiden är cirka 8 timmar med nya alkaliska batterier vid en temperatur på 20-25 °C.

Hur kontrollerar man den horisontella nivelleringsnoggrannheten?

Placera apparaten på 5 m avstånd från en vägg, markera laserpunkten, vrid den 180°, markera igen. Upprepa på 10 m avstånd. Avvikelsen får inte överstiga ±3,5 mm.

Vad gör jag om laserpunkterna blinkar snabbt?

Det indikerar att apparaten är utanför sitt självnivelleringsområde (mer än ±4° lutning). Placera den på en mer horisontell yta eller justera stativet.

Hur fäster man apparaten på en metallyta?

Använd det integrerade magnetiska roterande stödet (3). Var försiktig så att du inte klämmer fingrarna vid fastsättning på grund av magneternas styrka.

Kan apparaten användas utomhus?

Ja, apparaten kan användas utomhus, men räckvidden kan minska i starkt solljus. Höljet är IP 65 (damm- och vattenstråleskyddat).

Hur rengör man apparaten?

Rengör den med en mjuk, fuktig trasa. Använd inga rengöringsmedel eller lösningsmedel. Rengör regelbundet området runt laserstrålens öppning.

Vilka tillbehör finns till denna laser?

Tillbehören inkluderar ett stativ, laserbrillor, ett skyddsfodral och ett magnetiskt roterande stöd. Vissa säljs separat.

Vad gör jag om apparaten inte startar?

Kontrollera batterierna: sätt i två nya LR6 (AA)-batterier med rätt polaritet. Om problemet kvarstår, kontakta Boschs kundservice.

Hur använder man den nedåtriktade laserpunkten?

Vrid apparaten på sidan på det magnetiska roterande stödet (3) så att den nedre laserpunkten blir synlig på golvet.

Var hittar man apparatens serienummer?

Serienumret (9) finns på apparatens typskylt. Det är nödvändigt för alla förfrågningar om reservdelar eller reparationer.

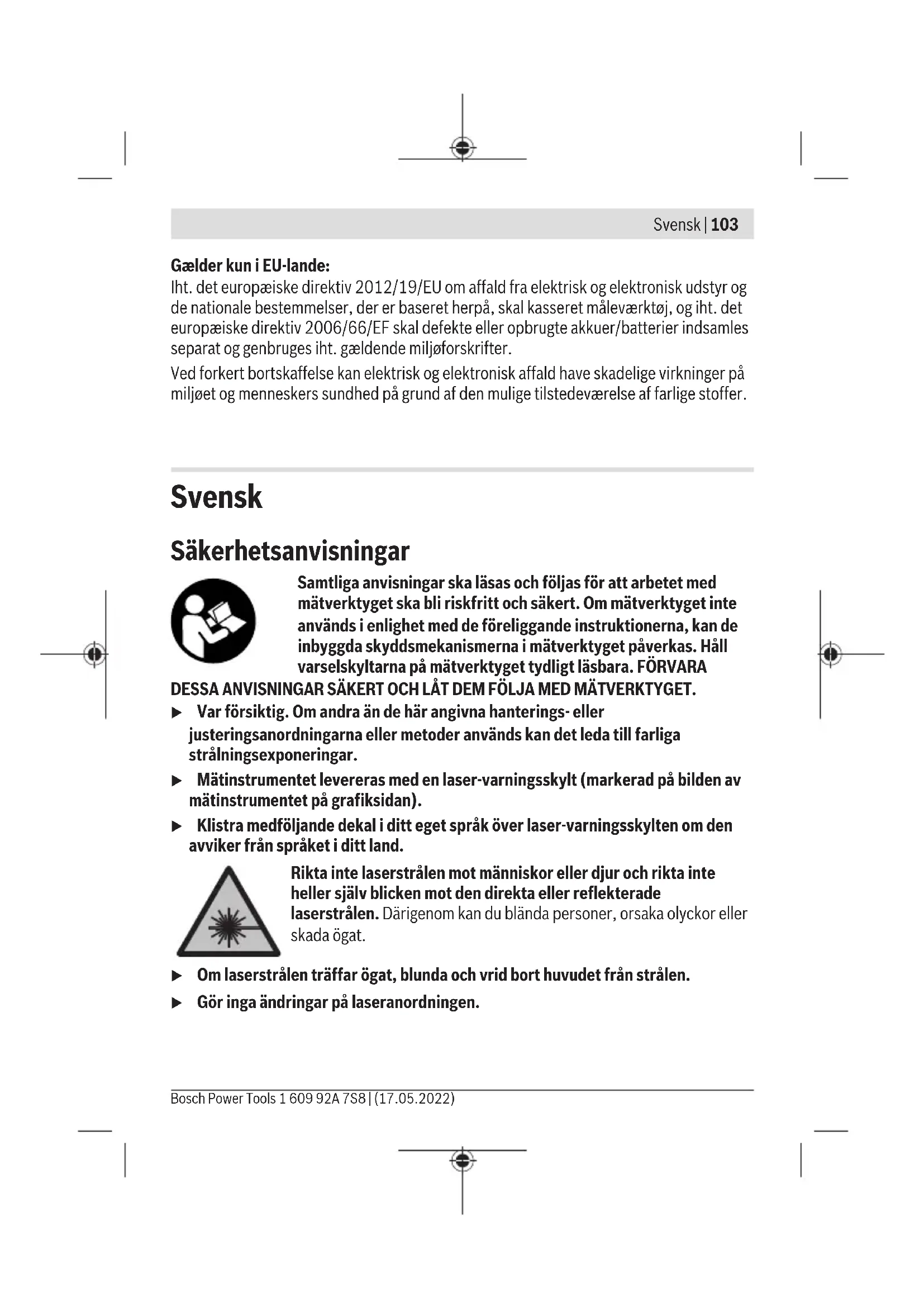

BRUKSANVISNING GPL 5 G Professional BOSCH

Samtliga anvisningar ska läsas och följas för att arbetet med mätverktyget ska bli riskfritt och säkert. Om mätverktyget inte används i enlighet med de föreliggande instruktionerna, kan de inbyggda skyddsmekanismerna i mätverktyget påverkas. Håll varningsskyltarna på mätverktyget tydligt läsbara. FÖRVARA

DESSA ANVISNINGAR SÄKERT OCH LÅT DEM FÖLJA MED MÄTVERKTYGET.

Var försiktig. Om andra än de här angivna hanterings- eller justeringsanordningarna eller metoder används kan det leda till farliga strålningsexponeringar. Mätinstrumentet levereras med en laser-varningsskylt (markerad på bilden av mätinstrumentet på grafiksidan). Klistra medföljande dekal i ditt eget språk över laser-varningsskylten om den avviker från språket i ditt land.

Rikta inte laserstrålen mot människor eller djur och rikta inte heller själv blicken mot den direkta eller reflekterade laserstrålen. Därigenom kan du blända personer, orsaka olyckor eller skada ögat.

Om laserstrålen träffar ögat, blunda och vrid bort huvudet från strålen. Gör inga ändringar på laseranordningen.

Använd inte laserglasögonen (tillbehör) som skyddsglasögon. Laserglasögonen används för att kunna se laserstrålen bättre. De skyddar dock inte mot laserstrålningen. Använd inte laserglasögonen (tillbehör) som solglasögon eller i trafiken. Laserglasögonen skyddar inte fullständigt mot UV-strålning och reducerar förmågan att uppfatta färg. Låt endast kvalificerad fackpersonal reparera mätverktyget och endast med originalreservdelar. Detta garanterar att mätverktygets säkerhet bibehålls. Låt inte barn använda laser-mätverktyget utan uppsikt. De kan oavsiktligt blända sig själva eller andra personer. Använd inte mätverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. I mätverktyget alstras gnistor, som kan antända dammet eller gaserna.

Placera inte magneten i närheten av implantat och andra medicinska apparater, som t.ex. pacemakers eller insulinpumpar. Magneten skapar ett fält som kan påverka funktionen hos implantat eller medicinska apparater.

Håll mätinstrumentet på avstånd från magnetiska datamedia och apparater som är känsliga för magnetstrålning. Magneterna kan leda till irreversibla dataförluster.

Produkt- och prestandabeskrivning

Beakta bilden i den främre delen av bruksanvisningen.

Ändamålsenlig användning

Mätverktyget är avsett för bestämning och kontroll av vågräta nivåer och lodpunkter. Mätinstrumentet kan användas både inomhus och utomhus.

Illustrerade komponenter

Numreringen av de avbildade komponenterna hänför sig till framställningen av mätinstrumentet på grafiksidan.

(1) Utgående laserstrålning (2) På-/av-strömbrytare (3) Magnetiskt vridfäste (4) Stativfäste 1/4"

(5) Spärr av batterifackets lock (6) Batterifackets lock (7) Magnet (8) Laservarningsskylt (9) Serienummer (10) Laserglasöga (11) Stativ (12) Skyddsväskan

a) I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns.

Tekniska data

Punktler GPL 3 G
Punktler GPL 5 G
Produktnummer GPL 3 G	3601 K66 N..
Produktnummer GPL 5 G	3601 K66 P..
ArbetsområdeA)	30 m
Nivelleringsnoggrannhet (utom laserpunkt nedåt)B)C)	±0,35 mm/m
Nivelleringsnoggrannhet (laserpunkt nedåt)B)C)	±0,7 mm/m
Självnivelleringsområde ±4°
Nivelleringstid < 4 s
Drifttemperatur -10 °C ... +45 °C
Förvaringstemperatur -20 °C ... +70 °C
Max. användningsöjd über referenshöjd 2000 m
Relativ luftfuktigkeit max. 90 %
Nersmutsningsgrad enligt IEC 61010-1 2	D)
Laserklass 2
Lasertyp 500-540 nm, < 1 mW
C6	1
Divergens 0,8 mrad (helvinkel)
Stativfäste 1/4"

Bosch Power Tools 1609 92A 7S8| (17.05.2022)

Punktlaser GPL 3 G

Punktlaser GPL 5 G

Batterier 2 × 1,5 V LR6 (AA)

Driftstid B) 8 h

Vikt motsvarande 0,35 kg

EPTA-Procedure 01:2014

Mått (längd × bredd × höjd) 115 × 50 × 113 mm

Skyddsklass IP 65

A) Arbetsområdet kan reduceras vid ogynnsamma omgivningsvillkor (t.ex. direkt solljus). B) Vid 20-25 °C C) Angivna värden förutsätter normala till gynnsamma omgivningsvillkor (t.ex. inga vibrationer, ingen dimma, ingen rök, inget direkt solljus). Vid kraftig temperaturvariation kan precisionsavvikelser förekomma. D) Endast en icke ledande smuts förekommer, men som på grund av kondens kan bli tillfälligt ledande.

För entydig identifiering av ditt mätinstrument finns serienumret (9) på typskylten.

Montering

Sätta i/byta batterier

Alkaliska mangan-batterier rekommenderas för mätinstrumentet.

Vrid eventuellt det magnetiska vridfästet (3) åt sidan så att batterifackets lock (6) ligger fritt.

För att öppna batterifackets lock (6), tryck spärren (5) uppåt och ta av batterifackets lock. Sätt i batterierna.

Se till att polerna hamnar rätt enligt bilden på insidan av batterifacket.

Sätt i batterifackets lock (6) och tryck på markeringen över spärren på batterifackets lock (5).

När batterierna blir svaga minskar laserpunkternas ljusstyrka långsamt.

När batterierna är nästan tomma blinkar laserpunkterna 5 gånger per minut.

Om batterierna är tomma blinkar laserpunkterna en gång till innan mätinstrumentet stängs av.

Byt alltid ut alla batterier samtidigt. Använd bara batterier med samma kapacitet och från samma tillverkare.

Ta ut batterierna från mätinstrumentet om du inte ska använda det under en längre period. Batterierna kan vid långtidslagring i mätverktyget korrodera och självurladdas.

Drift

Driftstart

Skydda mätinstrumentet mot fukt och direkt solljus.

Utsätt inte mätinstrumentet för extrema temperaturer eller stora temperatursvängningar. Låt det inte ligga till exempel i bilen under en längre period. Låt mätinstrumentet bli tempererat efter större temperaturvariationer och utför alltid ett precisionstest innan du fortsätter arbetet (se „Precisionskontroll av mätinstrumentet", Sidan 108). Vid extrema temperaturer eller temperatursvängningar kan mätinstrumentets precision påverkas. Undvik kraftiga stötar eller fall hos mätinstrumentet. Efter kraftig yttre påverkan på mätinstrumentet, utför alltid ett precisionstest (se „Precisionskontroll av mätinstrumentet“, Sidan 108). Stäng av mätinstrumentet när du transporterar det. Vid avstängning låses pendelenheten, som annars kan skadas vid kraftiga rörelser.

In- och urkoppling

För inkoppling av mätinstrumentet, skjut strömbrytaren (2) till position ON. Efter inkopplingen börjar mätinstrumentet genast sända laserstrålar genom utgångsöppningarna (1).

Rikta aldrig laserstrålen mot personer eller djur och rikta inte heller blicken mot laserstrålen även om du står på högre avstånd.

För urkoppling av mätinstrumentet, skjut strömbrytaren (2) till position OFF. Vid avstängning låses pendelenheten.

Lämna inte det påslagna mätverktyget utan uppsikt och stäng av mätverktyget efter användningen. Andra personer kan bländas av laserstrålen.

Om högsta tillåtna driftstemperatur på 45°C överskrids stängs mätinstrumentet av för att skydda laserdioden. Efter avkylning är mätinstrumentet redo för drift och kan startas på nytt.

Automatisk avstängning

Mätinstrumentet stängs av automatiskt efter 60 min i drift.

Den automatiska avstängningen återställs till 60 min om mätinstrumentet är påslaget och befinner sig utanför självnivelleringsintervallet (laserpunkterna blinkar fast).

Nivelleringsautomatik

Ställ mätinstrumentet på ett vågrätt, fast underlag eller sätt det på stativet (11).

För att använda den undre laserpunkten, vrid mätinstrumentet på det magnetiska vridfästet (3) så att laserpunkten syns på golvet.

Efter påslagning kompenserar den automatiska nivelleringen ojämnheter inom självnivelleringsområdet på ± 4 ^ °. Nivelleringen är avslutad när laserpunkterna lyser fast och inte längre rör sig.

Om automatisk nivellering inte är möjlig, t.ex. på grund av att mätinstrumentets yta avviker med mer än 4° från vågrät position, blinkar laserpunkterna i snabb takt.

Ställ i detta fall matinstrumentet vägrätt och vänta på självnivelleringen. Så snart matinstrumentet befinner sig inom självnivelleringsområdet på ±4° lyser laserpunkterna fast.

Vid skakningar eller ändringar av läge under drift nivelleras matinstrumentet igen automatiskt. Efter en ny nivellering, kontrollera positionen för vägräta respektive lodräta laserpunkter i relation till referenspunkter för att undvika fel genom förskjutning av matinstrumentet.

Den största påverkan kommer från omgivningstemperaturen. Särskilt temperaturskillnader från golvet och uppåt kan distrahera laserstrålen.

Eftersom temperaturskiftningen är störst i närheten av golvet ska matinstrumentet alltid monteras på ett stativ från en mätsträcka på 20 m. Ställ också matverktyget i mitten av arbetsytan om möjligt.

Förutom yttre påverkan kan även apparatspecifik påverkan (som fall eller stötar) leda till avvikelser. Kontrollera därför nivelleringsnoggrannheten innan varje gång du börjar arbeta.

Om matverktyget vid en av dessa kontroller överskrider maximal avvikelse bör det lämnas in för reparation till en Bosch-service.

Kontroll av vågrät nivelleringsnoggrannhet

För kontroll behöver du en fri mätsträcka på 5 m på fast underlag mellan två väggar, A och B.

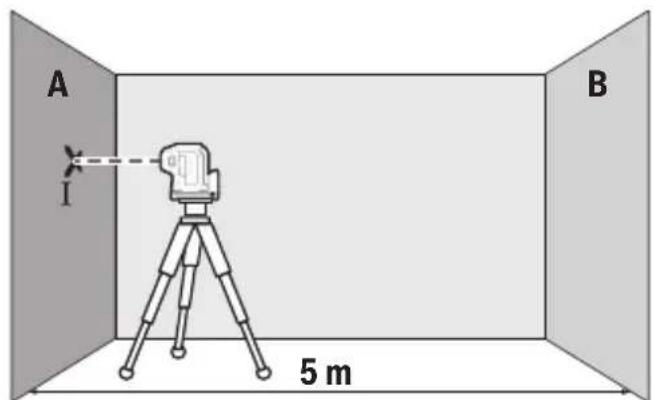

• Montera matinstrumentet i närheten av vägg A på ett stativ eller ställ det på ett fast, jämnt underlag. Slå på matinstrumentet.

• Rikta in den vägräta laserstrålen, som går parallellt med matverktygets mätaxel, på närmsta vägg A. Låt matinstrumentet nivelleras. Markera mitten av punkten på väggen (punkt I).

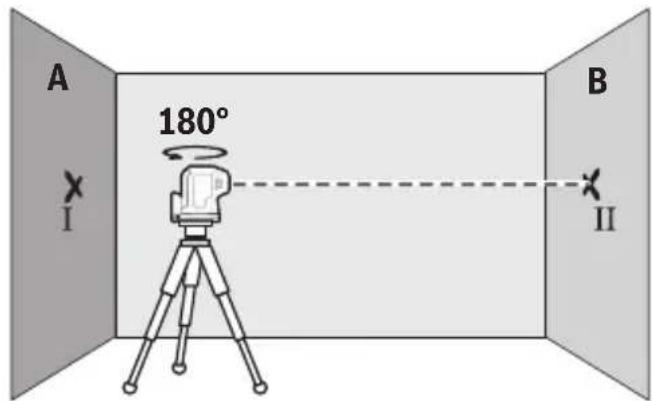

• Vrid matinstrumentet 180°, låt det nivelleras och markera punktens mitt för laserstrålen på motsatt vägg B (punkt II).

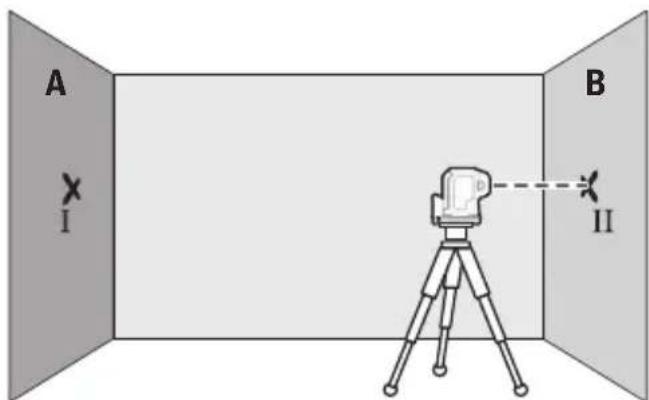

• Placera matinstrumentet - utan att vrida det - nära vägg B, starta det och låt det nivelleras.

• Rikta in matinstrumentet i höjden (med hjälp av stativet eller eventuellt med underlag), så att punktens mitt för laserstrålen träffar precis på tidigare markerad punkt II på vägg B.

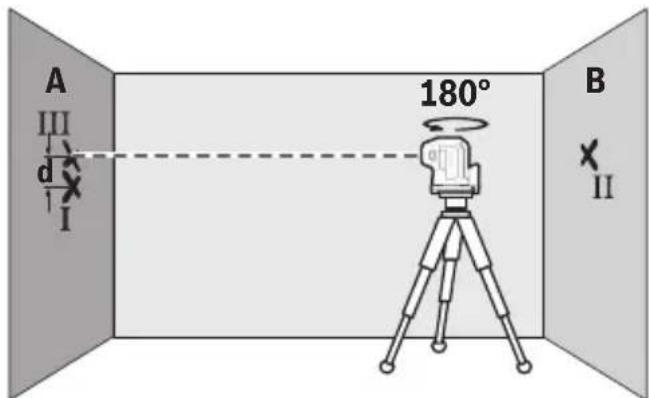

• Vrid matinstrumentet 180 grader åt andra hållet. Låt det nivelleras och markera punktens mitt för laserstrålen på motsatt vägg A (punkt III). Se till att punkt III ligger så lodrätt som möjligt över respektive under punkt I.
• Differensen d mellan de båda markerade punkterna I och III på vägg A utgör den faktiska höjdavvikelsen hos matinstrumentet längs längsaxeln.

Vid en mätsträcka på 2 × 5 m = 10 m uppgår den maximalt tillåtna avvikelsen: 10 m × ±0,35 mm/m = ±3,5 mm. Differensen d mellan punkterna I och III får därför vara max 3,5 mm.

GPL 5 G: upprepa mätningen för de båda laserstrålarna som löper längs matinstrumentets axel i sidled. Vrid matinstrumentet medsols i 90 grader innan varje mätning.

Kontrollera lodprecision

För kontroll behöver du en fri mätsträcka på ca 2,5 m mellan golv och tak.

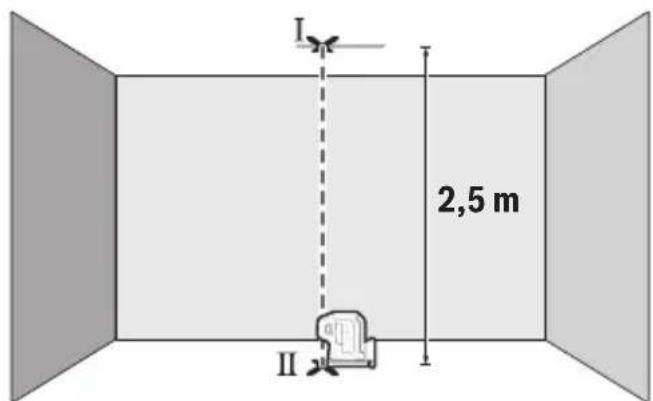

• Ställ matinstrumentet på golvet. Slå på matinstrumentet och vrid det på det magnetiska vridfästet (3) så att den undre laserpunkten syns på golvet. Låt matinstrumentet nivelleras.

• Markera mitten på den övre krysspunkten i taket (punkt I). Markera dessutom mitten på den andra laserpunkten på golvet (punkt II).

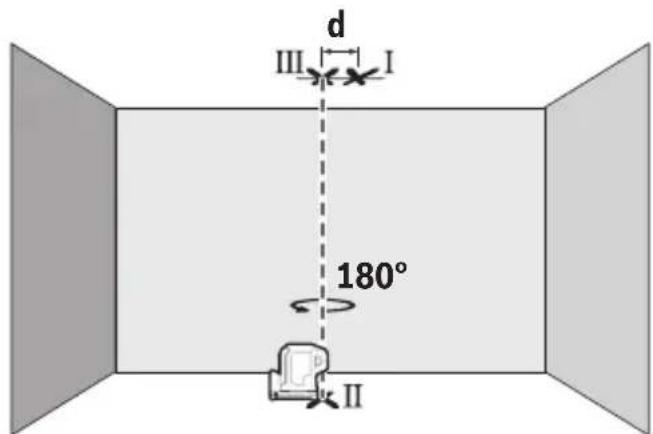

• Vrid matverktyget i 180 grader. Positionera det så att mitten av den undre laserpunkten ligger på den redan markerade punkten II. Låt matverktyget nivellera. Markera mitten på den övre laserpunkten (punkt III).
• Differensen d mellan de båda markerade punkterna I och III utgör den faktiska avvikelsen från lodrät nivå.

Den maximalt tillåtna avvikelsen beräknas på följande sätt:

dubbelt avstånd mellan golv och tak × 0,35 mm/m

Exempel: Vid ett avstånd mellan golv och tak på 2,5 m får den maximala avvikelsen uppgå till

2 × 2,5m × ± 0,35mm/m = ± 1,75mm. Punkterna I och III får därmed vara max 1,75 mm från varandra.

Arbetsanvisningar

Använd alltid laserpunktens centrum för märkning. Laserpunktens storlek förändras i relation till avståndet.

Arbeta med stativet (tillbehör)

Ett stativ ger ett stabilt, höjdjusterbart mätunderlag. Sätt mätverktyget med 1/4-tums stativhållaren (4) på stativets gänga (11) eller på ett vanligt kamerastativ. Skruva fast mätinstrumentet med fästskruven.

Rikta in stativet grovt innan du startar mätinstrumentet.

Placering med det magnetiska vridfästet (se bild A-B)

Med det integrerade magnetiska vridfästet (3) kan du placera mätinstrumentet på magnetiska ytor.

Håll fingrarna borta från baksidan av den magnetiska vridhållaren när du fäster vridhållaren på ytor. Genom magneternas (7) starka dragkraft kan dina fingrar fastna.

Rikta in det magnetiska vridfästet (3) grovt innan du slår på mätinstrumentet. Vrid mätinstrumentet på det magnetiska vridfästet (3) för att visa den andra laserpunkten eller för att beräkna höjd med den vågräta laserpunkten. Låt mätinstrumentet snäppa fast på vridfästet innan du stänger av och transporterar det (se bild B).

Laser-glasögon (tillbehör)

Laser-glasögonen filtrerar omgivningsljuset. Därigenom verkar laserljuset ljusare för ögat.

Använd inte laserglasögonen (tillbehör) som skyddsglasögon. Laserglasögonen används för att kunna se laserstrålen bättre. De skyddar dock inte mot laserstrålningen. Använd inte laserglasögonen (tillbehör) som solglasögon eller i trafiken. Laserglasögonen skyddar inte fullständigt mot UV-strålning och reducerar förmågan att uppfatta färg.

Arbetsexempel (se bild C-E)

Exempel på användningsmöjligheter för mätinstrumentet finns på grafiksidorna.

Underhåll och service

Underhåll och rengöring

Håll alltid mätinstrumentet rent.

Sänk inte ner mätinstrumentet i vatten eller andra vätskor.

Torka av smuts med en fuktig, mjuk trasa. Använd inga rengörings- eller lösningsmedel.

Rengör särskilt ytorna vid laserns utgångsöppning regelbundet och ta bort eventuellt damm.

Förvara och transportera bara mätinstrumentet i skyddsfodralet (12).

Skicka in mätinstrumentet i skyddsväskan (12) vid reparation.

Kundtjänst och applikationsrådgivning

Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Explosionsritningar och informationer om reservdelar hittar du också under:

www.bosch-pt.com

Boschs applikationsrådgivnings-team hjälper dig gärna med frågor om våra produkter och tillbehören till dem.

Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på produktens typskylt.

Svenska

Mätverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.

Släng inte matverktyg och batterier i hushållsavfallet!
