ПОСІБНИК КОРИСТУВАЧА GPL 5 G Professional BOSCH

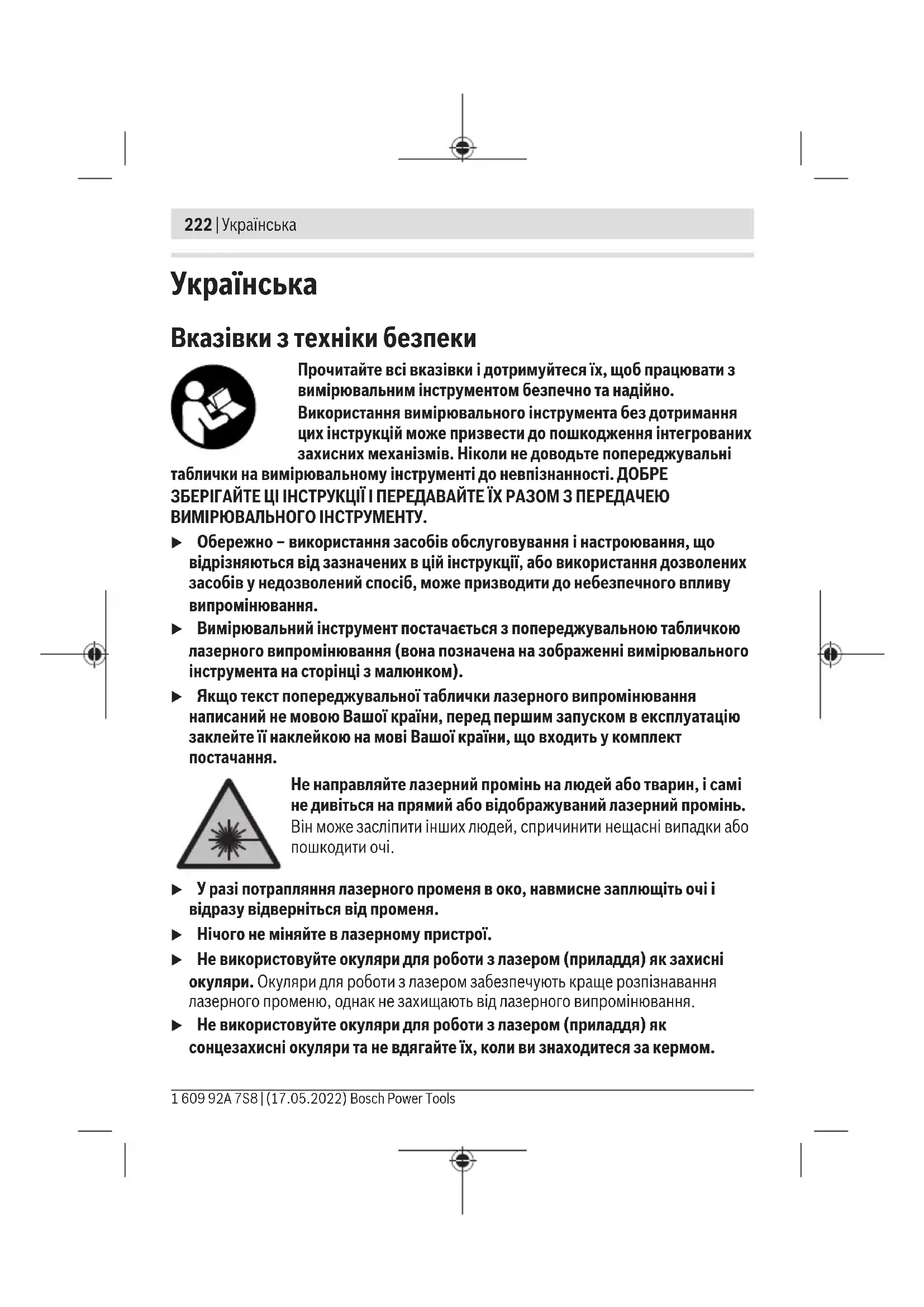

Вказівки з техніки безпеки Прочитайте всі вказівки і дотримуйтеся їх, щоб працювати з вимірювальним інструментом безпечно та надійно. Використання вимірювального інструмента без дотримання цих інструкцій може призвести до пошкодження інтегрованих захисних механізмів. Ніколи не доводьте попереджувальні таблички на вимірювальному інструменті до невпізнанності. ДОБРЕ ЗБЕРІГАЙТЕ ЦІ ІНСТРУКЦІЇ І ПЕРЕДАВАЙТЕ ЇХ РАЗОМ З ПЕРЕДАЧЕЮ ВИМІРЮВАЛЬНОГО ІНСТРУМЕНТУ. u Обережно – використання засобів обслуговування і настроювання, що відрізняються від зазначених в цій інструкції, або використання дозволених засобів у недозволений спосіб, може призводити до небезпечного впливу випромінювання. u Вимірювальний інструмент постачається з попереджувальною табличкою лазерного випромінювання (вона позначена на зображенні вимірювального інструмента на сторінці з малюнком). u Якщо текст попереджувальної таблички лазерного випромінювання написаний не мовою Вашої країни, перед першим запуском в експлуатацію заклейте її наклейкою на мові Вашої країни, що входить у комплект постачання. Не направляйте лазерний промінь на людей або тварин, і самі не дивіться на прямий або відображуваний лазерний промінь. Він може засліпити інших людей, спричинити нещасні випадки або пошкодити очі. u У разі потрапляння лазерного променя в око, навмисне заплющіть очі і відразу відверніться від променя. u Нічого не міняйте в лазерному пристрої. u Не використовуйте окуляри для роботи з лазером (приладдя) як захисні окуляри. Окуляри для роботи з лазером забезпечують краще розпізнавання лазерного променю, однак не захищають від лазерного випромінювання. u Не використовуйте окуляри для роботи з лазером (приладдя) як сонцезахисні окуляри та не вдягайте їх, коли ви знаходитеся за кермом. 1 609 92A 7S8 | (17.05.2022) Bosch Power ToolsУкраїнська | 223 Окуляри для роботи з лазером не забезпечують повний захист від УФ променів та погіршують розпізнавання кольорів. u Віддавайте вимірювальний інструмент на ремонт лише кваліфікованим фахівцям та лише з використанням оригінальних запчастин. Тільки за таких умов Ваш вимірювальний прилад і надалі буде залишатися безпечним. u Не дозволяйте дітям використовувати лазерний вимірювальний інструмент без нагляду. Діти можуть ненавмисне засліпити себе чи інших людей. u Не працюйте з вимірювальним інструментом у середовищі, де існує небезпека вибуху внаслідок присутності горючих рідин, газів або пилу. У вимірювальному приладі можуть утворюватися іскри, від яких може займатися пил або пари. Не встановлюйте магніт поблизу імплантантів і інших медичних апаратів, напр., кардіостимуляторів і інсулінових помп. Магніт створює поле, що може негативно впливати на функціональну здатність імплантантів і інсулінових помп. u Тримайте вимірювальний інструмент на відстані від магнітних носіїв даних і чутливих до магнітних полів приладів. Вплив магнітів може призвести до необоротної втрати даних. Опис продукту і послуг Будь ласка, дотримуйтеся ілюстрацій на початку інструкції з експлуатації. Призначення приладу Вимірювальний інструмент призначений для визначення і перевірки горизонтальних вирівнювань і точок прямовису. Вимірювальний прилад придатний для робіт всередині приміщень та надворі. Зображені компоненти Нумерація зображених компонентів посилається на зображення вимірювального приладу на сторінці з малюнком. (1) Вихідний отвір для лазерного променя (2)

(3) Магнітне поворотне кріплення (4) Гніздо під штатив 1/4" Bosch Power Tools 1 609 92A 7S8 | (17.05.2022)224 | Українська (5) Фіксатор секції для батарейок (6) Кришка секції для батарейок (7)

(8) Попереджувальна табличка для роботи з лазером (9) Серійний номер (10) Окуляри для роботи з лазером

Зображене або описане приладдя не входить в стандартний обсяг поставки. Повний асортимент приладдя Ви знайдете в нашій програмі приладдя. Технічні дані Точковий лазер GPL 3 G Точковий лазер GPL 5 G Товарний номер GPL3G 3601K66N.. Товарний номер GPL5G 3601K66P.. Робочий діапазон

30м Точність нівелювання (крім лазерної точки вниз) B)C) ±0,35мм/м Точність нівелювання (лазерна точка вниз) B)C) ±0,7мм/м Діапазон автоматичного нівелювання ±4° Тривалість нівелювання <4с Робоча температура –10°C…+45°C Температура зберігання –20°C…+70°C Макс. висота використання над реперною висотою 2000м Відносна вологість повітря макс. 90% Ступінь забрудненості відповідно до IEC 61010-1 2

Розходження 0,8мрад (повний кут) Гніздо під штатив 1/4" 1 609 92A 7S8 | (17.05.2022) Bosch Power ToolsУкраїнська | 225 Точковий лазер GPL 3 G Точковий лазер GPL 5 G Батарейки 2×1,5В LR6(AA) Робочий ресурс

8год. Вага відповідно до EPTA-Procedure 01:2014 0,35кг Розміри (довжина × ширина × висота) 115× 50× 113мм Ступінь захисту IP 65 A) Робочий діапазон може зменшуватися внаслідок несприятливих умов (напр., прямі сонячні

при 20–25°C C) Для вказаних значень умови навколишнього середовища повинні бути у діапазоні від нормальних до сприятливих (напр., відсутність вібрації, відсутність туману, відсутність диму, відсутність прямих сонячних променів). Після сильних перепадів температури можливе відхилення у точності. D) Зазвичай присутнє лише непровідне забруднення. Проте, як правило, виникає тимчасова провідність через конденсацію. Однозначна ідентифікація вимірювального інструмента можлива за допомогою серійного номера (9) на заводській табличці.

Вставлення/заміна батарейок У вимірювальному інструменті рекомендується використовувати лужно-марганцеві

За потреби поверніть магнітне поворотне кріплення(3) вбік, щоб звільнити доступ до кришки секції для батарейок(6). Щоб відкрити кришку секції для батарейок (6), притисніть фіксатор (5) вгору і зніміть кришку секції для батарейок. Вставте батарейки. При цьому звертайте увагу на правильну направленість полюсів, як це показано всередині секції для батарейок. Знову вставте кришку секції для батарейок(6) та притисніть її до місця, позначеного над фіксатором (5). Якщо батарейки починають розряджатися, яскравість лазерних точок повільно зменшується. Якщо батарейки майже розрядилися, лазерні точки блимають 5 разів на хвилину. Bosch Power Tools 1 609 92A 7S8 | (17.05.2022)226 | Українська Якщо батарейки розряджені, лазерні точки знову блимають, перш ніж вимірювальний інструмент вимкнеться. Міняйте відразу всі батарейки. Використовуйте лише батарейки одного виробника і з однаковою ємністю. u Виймайте батарейки з вимірювального інструмента, якщо тривалий час не будете користуватися ним. У разі тривалого зберігання у вимірювальному інструменті батарейки можуть кородувати і саморозряджатися.

Початок роботи u Захищайте вимірювальний прилад від вологи і сонячних промeнів. u Не допускайте впливу на вимірювальний інструмент екстремальних температур або температурних перепадів. Наприклад, не залишайте його надовго в автомобілі. Після значного перепаду температур дайте температурі вимірювальному інструмента стабілізуватись, і перед подальшою роботою завжди перевіряйте точність роботи вимірювального інструмента (див. „Перевірка точності вимірювального інструмента“, Сторінка228). Екстремальні температури та температурні перепади можуть погіршувати точність вимірювального інструмента. u Уникайте сильних поштовхів і падіння вимірювального інструмента. Після сильних зовнішніх впливів на вимірювальний інструмент перед подальшою роботою обов’язково завжди перевіряйте точність роботи вимірювального інструмента (див. „Перевірка точності вимірювального інструмента“, Сторінка228). u Під час транспортування вимикайте вимірювальний інструмент. При вимкненні приладу маятниковий вузол блокується, щоб запобігти пошкодженню внаслідок сильних поштовхів. Вмикання/вимикання Щоб увімкнути вимірювальний інструмент, посуньте вимикач (2) у положення ON. Одразу після увімкнення вимірювальний інструмент випромінює з вихідних отворів для лазерного променя лазерні промені (1). u Не спрямовуйте лазерний промінь на людей і тварин і не дивіться у лазерний промінь, включаючи і з великої відстані. Щоб вимкнути вимірювальний інструмент, посуньте вимикач (2) у положення OFF. При вимкненні інструмента маятниковий вузол блокується. 1 609 92A 7S8 | (17.05.2022) Bosch Power ToolsУкраїнська | 227 u Не залишайте увімкнутий вимірювальний інструмент без догляду, після закінчення роботи вимикайте вимірювальний інструмент. Інші особи можуть бути засліплені лазерним променем. При перевищенні максимально дозволеної робочої температури 45°C лазерний промінь для захисту лазерного діода автоматично вимикається. Після того, як вимірювальний прилад охолоне, він знову готовий до експлуатації та його можна знову вмикати. Автоматичне вимкнення Прибл. через 60хвил експлуатації вимірювальний інструмент автоматично вимикається. Автоматичне вимкнення скидається на 60хвил, якщо увімкнений вимірювальний інструмент виходить за межі діапазону самонівелювання (лазерні точки безперервно блимають). Автоматичне нівелювання Встановіть вимірювальний інструмент на тверду горизонтальну поверхню або закріпіть його на штативі(11). Для використання нижньої лазерної точки поверніть вимірювальний інструмент на магнітному поворотному кріпленні(3) так, щоб лазерну точку було видно на підлозі. Після увімкнення автоматичне нівелювання автоматично вирівнює нерівності у межах діапазону самонівелювання ±4°. Нівелювання завершене, щойно лазерні точки безперервно світяться і більше не рухаються. Якщо автоматичне нівелювання неможливе, напр., якщо поверхня, на якій встановлений вимірювальний інструмент, відрізняється від горизонталі більше ніж на 4°, лазерні точки безперервно блимають у швидкому темпі. У такому разі встановіть вимірювальний інструмент в горизонтальне положення і зачекайте, поки не буде здійснене автоматичне нівелювання. Щойно вимірювальний інструмент повернеться в діапазон автоматичного нівелювання ±4°, лазерні точки почнуть безперервно світитися. При струсах та змінах положення протягом експлуатації вимірювальний інструмент знову автоматично нівелюється. Після повторного нівелювання, щоб запобігти помилкам в результаті зсування вимірювального інструмента, перевірте положення горизонтальної чи вертикальної лазерної точки відносно базових точок. Bosch Power Tools 1 609 92A 7S8 | (17.05.2022)228 | Українська Перевірка точності вимірювального інструмента Фактори, що впливають на точність Найбільший вплив справляє температура зовнішнього середовища. Особливо температурні перепади, що спостерігаються в міру віддалення від ґрунту, можуть спричиняти відхилення лазерного променя. Оскільки температурні коливання є найбільшими близько до ґрунту, необхідно починаючи з довжини вимірювальної ділянки 20 м завжди монтувати вимірювальний прилад на штативі. Крім того, за можливістю вимірювальний інструмент треба встановлювати в центрі робочої ділянки. Поряд із зовнішніми умовами також і специфічні для інструменту умови (напр., струси або сильні удари) можуть призводити до відхилень. З цієї причини кожного разу перед початком роботи перевіряйте точність нівелювання. Якщо під час однієї з перевірок вимірювальний інструмент перевищить максимально допустиме відхилення, його треба віднести на ремонт до майстерні Bosch. Перевірка точності горизонтального нівелювання Для перевірки Вам на твердому ґрунті потрібна вільна вимірювальна ділянка довжиною 5м між двома стінами A і B. – Встановіть вимірювальний інструмент коло стіниA на штатив або встановіть його на тверду, рівну поверхню. Увімкніть вимірювальний інструмент.

5 m – Спрямуйте горизонтальний лазерний промінь, що проходить паралельно до поздовжньої осі вимірювального інструмента, на ближню стіну А. Дайте вимірювальному інструменту нівелюватися. Позначте середину лазерної точки на стіні (точкаⅠ). 1 609 92A 7S8 | (17.05.2022) Bosch Power ToolsУкраїнська | 229 180°

– Поверніть вимірювальний інструмент на 180°, зачекайте, поки закінчиться нівелювання, та позначте центр лазерного променя на протилежній стіні B

– Розташуйте вимірювальний прилад, не повертаючи його, коло стіни B, увімкніть його та дайте йому нівелюватися.

– Вирівняйте вимірювальний інструмент по висоті таким чином (за допомогою штатива або підмостивши що-небудь під нього), щоб середина лазерного променя точно попадала на точкуⅡ, позначену на стініB. Bosch Power Tools 1 609 92A 7S8 | (17.05.2022)230 | Українська

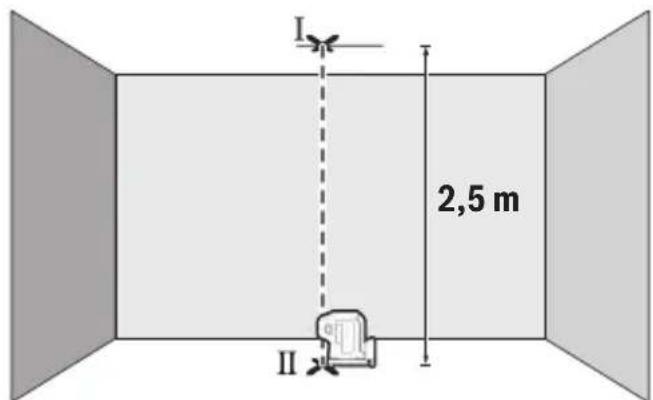

180° – Поверніть вимірювальний прилад на 180°, не змінюючи його висоти. Дайте йому нівелюватися і позначте середину лазерного променя на стініA (точкаⅢ). Слідкуйте за тим, щоб точкаⅢ знаходилася якомога рівніше над або під точкоюⅠ. – Різниця d між двома позначеними на стініА точкамиI і III – це фактичне відхилення вимірювального інструмента по висоті уздовж поздовжньої осі. На ділянці 2×5м=10м максимально допустиме відхилення становить: 10м×±0,35мм/м=±3,5мм. Таким чином, різниця d між точкамиⅠ і Ⅲ може складати максимум 3,5мм. GPL5G: повторіть процес вимірювання для двох бічних лазерних променів, які проходять уздовж поперечної осі вимірювального інструмента. Для цього поверніть вимірювальний інструмент перед початком вимірювання на 90° за годинниковою або проти годинникової стрілки. Перевірка точності виска Для перевірки на твердому ґрунті потрібна вільна вимірювальна ділянка висотою прибл. 2,5м між підлогою і стелею. – Поставте вимірювальний інструмент на підлогу. Увімкніть вимірювальний інструмент та поверніть його на магнітному поворотному кріпленні(3) так, щоб нижню лазерну точку було видно на підлозі. Дайте вимірювальному інструменту самонівелюватися. 1 609 92A 7S8 | (17.05.2022) Bosch Power ToolsУкраїнська | 231 2,5 m – Позначте середину верхньої лазерної точки на стелі (точкаⅠ). Позначте, крім того, середину нижньої лазерної точки на підлозі (точкаⅡ).

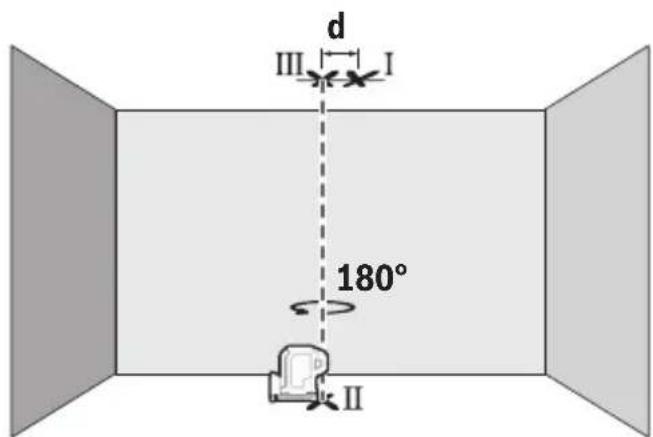

180° – Розверніть вимірювальний інструмент на 180°. Розташуйте його так, щоб середина нижньої лазерної точки знаходилася на раніше позначеній точціⅡ. Дайте вимірювальному інструменту нівелюватися. Позначте середину верхної лазерної точки (точкаⅢ). – Різниця d між двома позначеними точкамиⅠ іⅢ – це фактичне відхилення вимірювального інструмента від вертикалі. Підрахуйте максимально допустиме відхилення наступним чином: подвійна відстань між підлогою і стелею×0,35мм/м Приклад: При відстані між підлогою і стелею 2,5м максимальне відхилення повинно складати 2×2,5м×±0,35мм/м=±1,75мм. ТочкиⅠ і Ⅲ повинні, таким чином, знаходитись на максимальній відстані 1,75мм одна від одної. Bosch Power Tools 1 609 92A 7S8 | (17.05.2022)232 | Українська Вказівки щодо роботи u Для позначення завжди використовуйте середину лазерної точки. Розмір лазерної точки міняється в залежності від відстані. Робота зі штативом (приладдя) Штатив забезпечує стабільну підставку для вимірювання, висоту якої можна регулювати. Поставте вимірювальний інструмент гніздом під штатив 1/4" (4) на різьбу штатива (11) або звичайного фотоштатива. Зафіксуйте вимірювальний інструмент кріпильним гвинтом штатива. Грубо вирівняйте штатив, перш ніж вмикати вимірювальний прилад. Фіксація за допомогою магнітного поворотного кріплення (див.мал.A−B) За допомогою вбудованого магнітного поворотного кріплення(3) можна прикріпити вимірювальний інструмент до матеріалів, що намагнічуються. u Прикріплюючи поворотне кріплення до поверхонь, тримайте пальці подалі від задньої частини магнітного поворотного кріплення. Ваші пальці можуть защемитися внаслідок сильного притягування магнітів(7). Вирівняйте магнітне поворотне кріплення(3), перш ніж вмикати вимірювальний інструмент. Поверніть вимірювальний інструмент на магнітному поворотному кріпленні(3), щоб нижня лазерна точка стала видимою або щоб перенести висоту з горизонтальною лазерною точкою. При вимкненні та перенесенні знову зафіксуйте вимірювальний інструмент на поворотному кріпленні (див.мал.B). Окуляри для роботи з лазером (приладдя) Окуляри для роботи з лазером відфільтровують світло зовнішнього середовища. Завдяки цьому світло лазера здається для очей світлішим. u Не використовуйте окуляри для роботи з лазером (приладдя) як захисні окуляри. Окуляри для роботи з лазером забезпечують краще розпізнавання лазерного променю, однак не захищають від лазерного випромінювання. u Не використовуйте окуляри для роботи з лазером (приладдя) як сонцезахисні окуляри та не вдягайте їх, коли ви знаходитеся за кермом. Окуляри для роботи з лазером не забезпечують повний захист від УФ променів та погіршують розпізнавання кольорів. Приклади роботи (див.мал.C–E) Приклади для таких можливостей застосування вимірювального приладу Ви знайдете на сторінках з малюнками. 1 609 92A 7S8 | (17.05.2022) Bosch Power ToolsУкраїнська | 233 Технічне обслуговування і сервіс Технічне обслуговування і очищення Завжди тримайте вимірювальний прилад в чистоті. Не занурюйте вимірювальний прилад у воду або інші рідини. Витирайте забруднення вологою м’якою ганчіркою. Не використовуйте жодних миючих засобів або розчинників. Зокрема, регулярно прочищайте поверхні коло вихідного отвору лазера і слідкуйте при цьому за тим, щоб не залишалося ворсинок. Зберігайте і транспортуйте вимірювальний інструмент лише в доданій захисній сумці (12). Надсилайте вимірювальний прилад на ремонт в захисній сумці (12). Сервіс і консультації з питань застосування В сервісній майстерні Ви отримаєте відповідь на Ваші запитання стосовно ремонту і технічного обслуговування Вашого продукту. Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою: www.bosch-pt.com Команда співробітників Bosch з надання консультацій щодо використання продукції із задоволенням відповість на Ваші запитання стосовно нашої продукції та приладдя

При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний номер для замовлення, що стоїть на паспортній табличці продукту. Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров’я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.

Бош Сервісний Центр електроінструментів вул. Крайня 1 02660 Київ 60 Тел.: +380 44 490 2407 Факс: +380 44 512 0591 E-Mail: pt-service@ua.bosch.com www.bosch-professional.com/ua/uk Bosch Power Tools 1 609 92A 7S8 | (17.05.2022)234 | Қазақ Адреса Регіональних гарантійних сервісних майстерень за- значена в Національному гарантійному талоні. Адреси інших сервісних центрів наведено нижче: www.bosch-pt.com/serviceaddresses

Вимірювальні прилади, приладдя і упаковку треба здавати на екологічно чисту повторну переробку. Не викидайте вимірювальні інструменти і батарейки в побутове сміття! Лише для країнЄС: Відповідно до Європейської Директиви 2012/19/EU щодо відходів електричного та електронного обладнання та її перетворення в національне законодавство вимірювальні інструменти, які більше не придатні до використання, а також відповідно до Європейської Директиви 2006/66/EC несправні або відпрацьовані акумуляторні батареї/батарейки повинні здаватися окремо і утилізуватися екологічно чистим способом. При неправильній утилізації відпрацьовані електричні та електронні прилади можуть мати шкідливий вплив на навколишнє середовище та здоров’я людини через можливу наявність небезпечних речовин.

Клас лазер 2 Тип лазер 500−540nm, <1mW
