用户手册 GPL 5 G Professional BOSCH

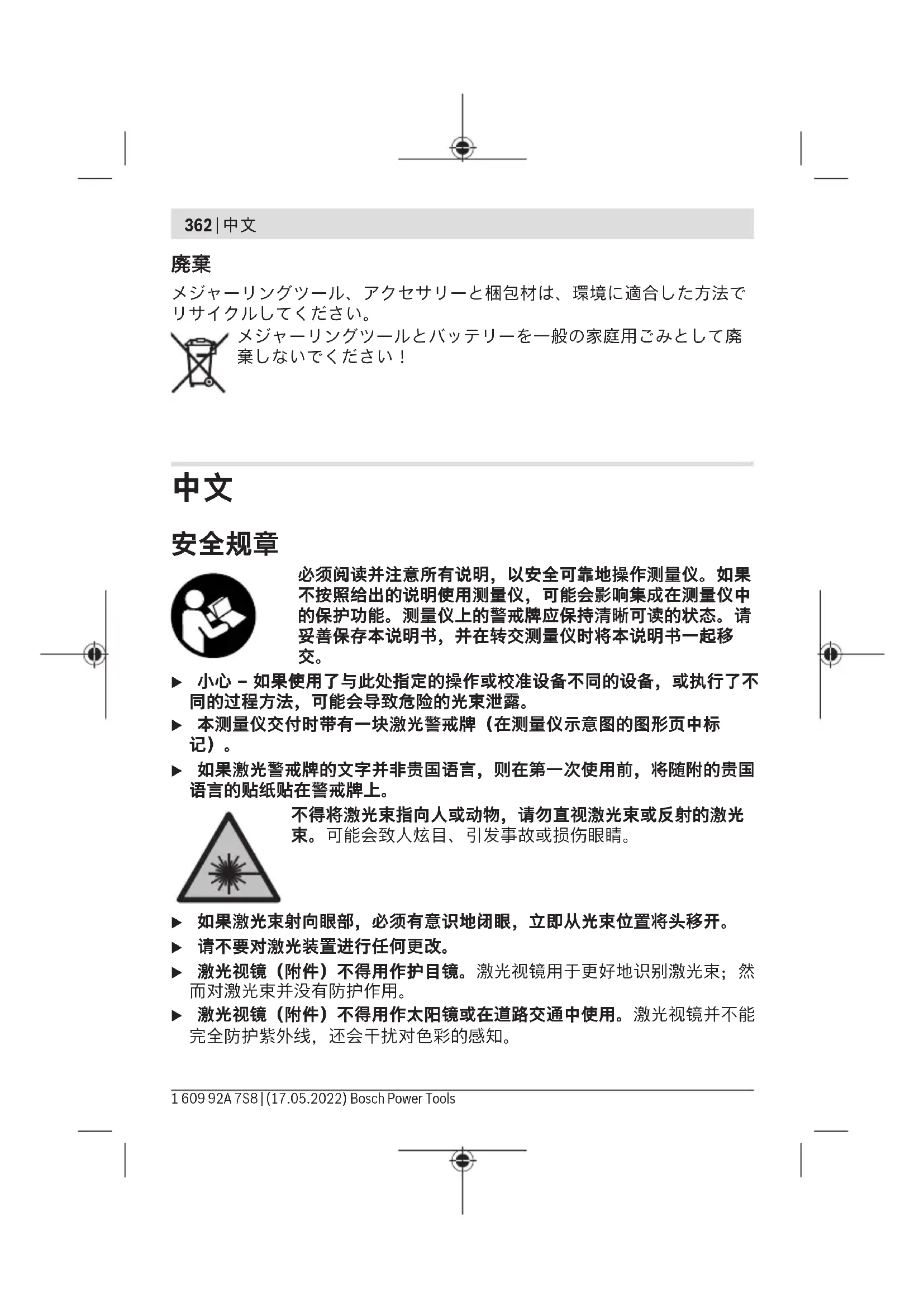

必须阅读并注意所有说明，以安全可靠地操作测量仪。如果 不按照给出的说明使用测量仪，可能会影响集成在测量仪中 的保护功能。测量仪上的警戒牌应保持清晰可读的状态。请 妥善保存本说明书，并在转交测量仪时将本说明书一起移

u 小心 – 如果使用了与此处指定的操作或校准设备不同的设备，或执行了不 同的过程方法，可能会导致危险的光束泄露。 u 本测量仪交付时带有一块激光警戒牌（在测量仪示意图的图形页中标 u 如果激光警戒牌的文字并非贵国语言，则在第一次使用前，将随附的贵国 语言的贴纸贴在警戒牌上。 不得将激光束指向人或动物，请勿直视激光束或反射的激光 束。可能会致人炫目、引发事故或损伤眼睛。 u 如果激光束射向眼部，必须有意识地闭眼，立即从光束位置将头移开。u 请不要对激光装置进行任何更改。u 激光视镜（附件）不得用作护目镜。激光视镜用于更好地识别激光束；然 而对激光束并没有防护作用。 u 激光视镜（附件）不得用作太阳镜或在道路交通中使用。激光视镜并不能 完全防护紫外线，还会干扰对色彩的感知。 1 609 92A 7S8 | (17.05.2022) Bosch Power Tools中文 | 363 u 仅允许由具备资质的专业人员使用原装备件修理测量仪。如此才能够确保

u 不得让儿童在无人看管的情况下使用激光测量仪。可能意外地让他人或自

u 请勿在有易燃液体、气体或粉尘的潜在爆炸性环境中使用测量仪。测量仪 器内可能产生火花并点燃粉尘和气体。 不要将磁性靠近植入物或其他医疗设备，例如心脏起搏器或 胰岛素泵。磁性会产生磁场，这可能对植入物或医疗设备的

u 让测量仪远离磁性数据媒体和对磁性敏感的设备。磁性作用可能会导致不

本测量仪用于测定和检查水平对准以及下对点。 本测量仪适合在室内和室外使用。

机件的编号和仪器详解图上的编号一致。 (1)

a) 图表或说明上提到的附件，并不包含在基本的供货范围中。本公司的附件清单中有

30米 找平准确性（向下激光点除外） B)C) ±0.35毫米/米 找平准确性（激光点向下） B)C) ±0.7毫米/米

–20°C…+70°C 基准高度以上的最大使用高度 2000米

8小时 重量符合EPTA-Procedure 01:2014 0.35千克 尺寸（长 × 宽 × 高） 115× 50× 113毫米 1 609 92A 7S8 | (17.05.2022) Bosch Power Tools中文 | 365

IP 65 A) 工作范围可能会因为环境条件不利（比如阳光直射）而缩小。 B) 在20–25摄氏度时 C) 给出的数值以正常至有利的环境条件为前提（例如无振动、无大雾、无烟雾、无直 接的阳光照射）。强烈的温度波动之后可能导致精度偏差。 D) 仅出现非导电性污染，不过有时会因凝结而暂时具备导电性。 型号铭牌上的序列号(9)是测量仪唯一的识别码。

建议使用碱性电池运行测量仪。 必要时，将磁性旋转支架(3)转至一侧，以便露出电池盒盖(6)。 要打开电池盒盖(6)，向上按压固定扳扣(5)并取下电池盒盖。装入电池。 根据电池盒内部的图示，注意电极是否正确。 再次装入电池盒盖(6)并在止动件(5)上方的标记处将其压紧。 当电池电量不足时，激光点的亮度缓慢减弱。 当电池电量即将耗尽时，激光点每分钟闪烁5次。 当电池没电时，激光点会在测量仪关闭前再闪烁一次。 务必同时更换所有的电池。请使用同一制造厂商所生产的相同容量电池。 u 长时间不用时，请将电池从测量仪中取出。 在长时间存放于测量仪中的 情况下，蓄电池可能会腐蚀以及自行放电。

u 不可以让湿气渗入仪器中，也不可以让阳光直接照射在仪器上。u 请勿在极端温度或温度波动较大的情况下使用测量仪。 比如请勿将测量 仪长时间放在汽车内。温度波动较大的情况下，先让测量仪的温度稳定下 来，在继续加工前应先进行精度检查(参见 “测量仪精度检查”, 页367)。 如果仪器曝露在极端的气候下或温差相当大的环境中，会影响测量仪的测

Bosch Power Tools 1 609 92A 7S8 | (17.05.2022)366 | 中文 u 避免让测量仪发生剧烈碰撞或将其跌落。测量仪受到强烈的外部作用之 后，在重新使用之前务必进行精度检查(参见 “测量仪精度检查”, 页367)。 u 运输时，请关闭测量仪。关机后摆动零件会被锁定，否则摆动零件可能因

如要接通测量仪，将电源开关(2)推到位置ON。启动后，测量仪立即从放射 口(1)射出激光束。 u 不得将激光束对准人或动物，也请勿直视激光束，即使和激光束相距甚远

如要关闭测量仪，请将电源开关(2)推到位置OFF。关闭状态下，摆动单元

u 测量仪接通后应有人看管，使用后应关闭。激光可能会让旁人炫目。 超出所允许的最高工作温度45°C时，测量仪就会关闭以保护激光二极管。 待测量仪冷却后便能够再度操作，此时您又可以再度开动仪器了。

测量仪会在60分钟后自动关闭。 如果接通后的测量仪超出自调平范围（激光点持续闪烁），自动断开装置复 位到60分钟。

将测量仪放到一个水平的、稳固的底板上或将其固定到三脚架(11)上。 如要使用下方激光点，请在磁性旋转支架(3)上转动测量仪，以便可以看到

接通后，自动调平功能在±4度的自调平范围内自动校平。一旦激光点持续亮 起且不再移动，就表示测量仪已经完成调平工作。 如果无法自动调平，比如因为测量仪的支承面与水平偏差超过4度，激光点

发生上述情况时，必须先水平放置测量仪，然后等其自动调平。一旦测量仪 处于±4度的自调平范围内，激光点会长亮。 运行中若出现抖动或位置改变，测量仪会自动再次调平。重新调平后基于参 考点检查水平或垂直激光点的位置，以避免由于测量仪移动而导致的错误。 1 609 92A 7S8 | (17.05.2022) Bosch Power Tools中文 | 367

操作环境的温度是最大的影响因素。尤其是由地面往上延伸的渐进式温度差

由于接近地面的温度积层最大，所有当测量距离超过20 米时最好把仪器安 装在三脚架上。另外，尽可能把测量仪摆在测量场所的中央。 除了外部影响，对设备特殊的影响（例如掉落或强烈撞击）也会导致出现偏 差。因此，每次工作前都要检查校准准确性。 如果在检查时发现测量仪的偏差超过最大极限，则将其交给Bosch客户服务

检查水平方向的调平准确性 针对这项检查，您必须找一段无障碍物的5米长线段，而且该测量线段必须 介于两面墙A和B之间。 – 将测量仪安装在靠近墙面A的三脚架上，或将测量仪放置在稳固的平整基

5 m – 将与测量仪纵轴平行的水平激光束调整到靠近墙壁A。让测量仪找平。在 墙壁上标记激光点的中心（点Ⅰ）。 Bosch Power Tools 1 609 92A 7S8 | (17.05.2022)368 | 中文 180°

– 将测量仪旋转180°，找平，然后在对面的墙B上标记激光束的点中心（点

– 靠近墙B放下测量仪，不要旋转，接通，找平。

– 调整测量仪的高度（借助三脚架，必要时通过垫板），使激光束的点中心 正好与墙B上之前标记的点Ⅱ重合。

180° 1 609 92A 7S8 | (17.05.2022) Bosch Power Tools中文 | 369 – 将测量仪旋转180°，不要改变高度。找平，然后在墙壁A上标记激光束的 点中心（点Ⅲ）。注意，点Ⅲ尽可能地在点Ⅰ的上方或下方垂直。 – 墙A上标记的点Ⅰ和点Ⅲ之间的差值d就是测量仪沿纵轴的实际高度差。 在2×5米=10米的测量距离内允许的最大偏差为： 10米×±0.35毫米/米=±3.5毫米。就是说，点Ⅰ和点Ⅲ之间的差值d最大允许 为3.5毫米。 GPL5G：对沿着测量仪横轴延伸的两侧激光束重复该测量过程。开始该测 量过程前，将测量仪顺时针或逆时针旋转90度。

针对这项检查，您必须找一段无障碍物的长线段，而且地面和天花板之间的 距离应约为2.5米。 – 将测量仪放到地面上。接通测量仪并在磁性旋转支架(3)上转动，以便可 以看到地面上的下部激光点。让测量仪调平。 2,5 m – 标记天花板上的上部激光点中心（点Ⅰ）。此外，标记地板上的下部激光

180° – 将测量仪旋转180°。将其定位，使得下部激光点的中心位于已标记的点Ⅱ 上。让测量仪找平。标记上部激光点的中心（点Ⅲ）。 – 天花板上点Ⅰ和点Ⅲ之间的差值d就是测量仪在垂直方向的实际偏差。 请按如下步骤计算所允许的最大偏差： 两倍的地面至天花板的距离 ×0.35毫米/米。 例如：地面至天花板之间的距离为2.5米时，则允许的最大偏差 2×2.5米×±0.35毫米/米=±1.75毫米。就是说，点Ⅰ和Ⅲ之间最多相距 1.75毫米。

u 仅使用激光点中心来标记。激光点的大小会随著距离的远近而改变。 使用三脚架（附件）工作 三脚架提供稳定且高度可调的测量底座。将测量仪用1/4英寸三脚架接头(4) 安装到三脚架(11)或市售摄影三脚架的螺纹上。使用三脚架的固定螺栓拧紧

在开动测量仪之前，先大略地调整好三脚架的位置。 使用磁性旋转支架进行固定（参见插图A−B） 借助一体式磁性旋转支架(3)可以将测量仪固定在可磁化的材料上。 u 如果固定住旋转支架的上表面，要让手指远离磁力旋转支架的背面。磁贴 (7)巨大的吸力可能会夹住手指。 接通测量仪前，请先大略地调整好磁性旋转支架(3)。 转动磁性旋转支架(3)上的测量仪，以便可以看到下部激光点或通过水平激 光点传递高度。关闭并运输测量仪时，将其再次卡到旋转支架上（参见插图 B）。 1 609 92A 7S8 | (17.05.2022) Bosch Power Tools中文 | 371

激光辨识镜会过滤周围环境的光线。因此激光束会显得更亮。 u 激光视镜（附件）不得用作护目镜。激光视镜用于更好地识别激光束；然 而对激光束并没有防护作用。 u 激光视镜（附件）不得用作太阳镜或在道路交通中使用。激光视镜并不能 完全防护紫外线，还会干扰对色彩的感知。 工作范例（参见插图C–E） 有关测量仪的使用范例请参考说插图说明。

测量仪器必须随时保持清洁。 不可以把仪器放入水或其它的液体中。 使用潮湿，柔软的布擦除仪器上的污垢。切勿使用任何清洁剂或溶剂。 务必定期清洁激光出口，清洁时不可以在出口残留绒毛。 存储和搬运测量仪时，一定要将其放在保护袋(12)中。 需要修理时，请将测量仪装入保护袋(12)邮寄。

本公司顾客服务处负责回答有关本公司产品的修理、维护和备件的问题。备 件的展开图纸和信息也可查看：www.bosch-pt.com 博世应用咨询团队乐于就我们的产品及其附件问题提供帮助。 询问和订购备件时，务必提供机器铭牌上标示的10位数物品代码。

滨江区　滨康路567号 102/1F 服务中心 邮政编码：310052 电话：(0571)8887 5566 / 5588 传真：(0571)8887 6688 x 5566# / 5588# 电邮：bsc.hz@cn.bosch.com www.bosch-pt.com.cn Bosch Power Tools 1 609 92A 7S8 | (17.05.2022)372 | 中文

Robert Bosch Power Tools GmbH 罗伯特·博世电动工具有限公司 70538 Stuttgart / GERMANY 70538 斯图加特 / 德国

必须以符合环保要求的方式回收再利用测量仪，附件和包装材料。 请勿将测量仪和电池/蓄电池扔到生活垃圾里。 产品中有害物质的名称及含量

(PBDE) 外壳的金属部分 X O O O O O

(PBDE) 内部连接电缆 O O O O O O A) 适用于采用附件的产品 B) 适用于采用充电电池电供的产品 C) 适用于采用显示器的产品 D) 适用于采用激光模块的产品 本表是按照SJ/T 11364的规定編制 O：表示该有害物质在该部件所有物质材料中的含量均在GB/T26572规定的限量要求以

X：表示该有害物质至少在该部件的某一物质材料中的含量超出GB/T26572规定的限量要 求，且目前业界没有成熟的替代方案，符合欧盟RoHS指令环保要求。 产品环保使用期限内的使用条件参见产品说明书。

為確保能夠安全地使用本測量工具，您必須完整詳讀本說明 書並確實遵照其內容。若未依照現有之說明內容使用測量工 具，測量工具內部所設置的防護措施可能無法發揮應有功 效。謹慎對待測量工具上的警告標示，絕對不可讓它模糊不 清而無法辨識。請妥善保存說明書，將測量工具轉交給他人 時應一併附上本說明書。 u 小心－若是使用非此處指明的操作設備或校正設備，或是未遵照說明的操 作方式，可能使您暴露於危險的雷射光照射環境之下。 u 本測量工具出貨時皆有附掛雷射警示牌（即測量工具詳解圖中的標示 u 雷射警示牌上的內容若不是以貴國語言書寫，則請於第一次使用前將隨附 的當地語言說明貼紙貼覆於其上。 Bosch Power Tools 1 609 92A 7S8 | (17.05.2022)374 | 繁體中文 請勿將雷射光束對準人員或動物，您本人亦不可直視雷射光 束或使雷射光束反射。 因為這樣做可能會對他人眼睛產生眩 光，進而引發意外事故或使眼睛受到傷害。 u 萬一雷射光不小心掃向眼睛，應立刻閉上眼睛並立刻將頭轉離光束範圍。 u 請勿對本雷射裝備進行任何改造。 u 請勿將雷射眼鏡當作護目鏡（配件）使用。雷射眼鏡是用來讓您看清楚雷 射光束：但它對於雷射光照射並沒有保護作用。 u 請勿將雷射眼鏡當作護目鏡（配件）使用，或在道路上行進間使用。雷射 眼鏡無法完全阻隔紫外線，而且還會降低您對於色差的感知能力。 u 本測量工具僅可交由合格的專業技師以原廠替換零件進行維修。如此才能 夠確保本測量工具的安全性能。 u 不可放任兒童在無人監督之下使用本雷射測量工具。 他們可能會不小心 對他人或自己的眼睛造生眩光。 u 請不要在存有易燃液體、氣體或粉塵等易爆環境下操作本測量工具。測量 工具內部產生的火花會點燃粉塵或氣體。 磁鐵不得接近植入裝置或諸如心律調節器或胰島素幫浦等其 他醫療器材。 磁鐵形成的磁場可能干擾植入裝置或醫療器材

u 請讓測量工具遠離磁性資料儲存裝置和易受磁場干擾的高靈敏器材。磁鐵 所形成的磁場可能造成無法挽救的資料遺失。

此測量工具的設計適合用來確認及檢查水平定位和鉛垂點。 本測量工具可同時適用於室內及戶外應用。

機件的編號和儀器詳解圖上的編號一致。 (1)

a) 圖表或說明上提到的配件，並不包含在基本的供貨範圍中。本公司的配件清單中有

GPL 5 G 產品機號 GPL3G 3601K66N.. 產品機號 GPL5G 3601K66P..

–20°C…+70°C 從基準點高度算起的最大可測量高度 2000m

90% 依照 IEC61010-1，污染等級為

8小時 重量符合EPTA-Procedure01:2014 0.35kg 尺寸（長 × 寬 × 高） 115× 50× 113mm

IP65 A) 工作範圍在不利的環境條件下（例如陽光直射），工作範圍將縮小。 B) 溫度為 20–25°C C) 此處提供的是在一般至有利環境條件下可達到的數值（比如無震動、無霧氣、無煙 霧、無陽光直射）。歷經劇烈溫度起伏之後，精準度可能會發生偏差。 D) 只產生非傳導性污染，但應預期偶爾因水氣凝結而導致暫時性導電。 從產品銘牌的序號 (9) 即可確定您的測量工具機型。

建議使用鹼錳電池來驅動本測量工具。 必要時可將磁吸式旋轉座(3) 轉至一側，以便露出電池盒蓋(6)。 若要打開電池盒蓋 (6)，請將鎖扣 (5) 往上推，然後取下電池盒蓋。裝入電

此時請您注意是否有依照電池盒內側上的電極標示正確放入。 將電池盒蓋 (6) 重新裝上，並壓入至鎖扣 (5) 上方標示的位置。 電池快沒電時，雷射點的亮度將逐漸降低。 電力完全耗盡時，雷射點將開始每分鐘閃爍 5 次。 電力完全耗盡時，雷射點將在測量工具關機前最後再閃爍一次。 務必同時更換所有的電池。請使用同一製造廠商，容量相同的電池。 u 長時間不使用時，請將測量工具裡的電池取出。電池可能因長時間存放於 測量工具中不使用而自行放電。 1 609 92A 7S8 | (17.05.2022) Bosch Power Tools繁體中文 | 377

u 不可以讓濕氣滲入儀器中，也不可以讓陽光直接照射在儀器上。 u 勿讓測量工具暴露於極端溫度或溫度劇烈變化的環境。例如請勿將它長時 間放在車內。歷經較大溫度起伏時，請先讓測量工具回溫，而且一定要檢 查精準度，確認後才能繼續進行測量 (參見 「測量工具精準度檢查」, 頁378)。 如果儀器曝露在極端溫度下或溫差較大的環境中，會影響儀器的測量準確

u 測量工具須避免猛力碰撞或翻倒。測量工具遭受外力衝擊後，一律必須先 檢查其精準度，確認後才能繼續使用(參見 「測量工具精準度檢查」, 頁378)。 u 若要搬運測量工具時，請先將它關閉。關機後擺動零件應要被鎖定，否則 擺動零件可能因為強烈的震動而受損。

若要啟動測量工具，請將電源開關 (2) 推至ON。本測量工具開機後將隨即 從射出口 (1) 發射一道雷射光束。 u 雷射光束不可以對準人或動物，操作人本身也不要直視光束，即使和光束 相距甚遠也不可以做上述動作。 若要關閉測量工具，請將電源開關 (2) 推至 OFF 位置。關閉時，擺動零件

u 不可放任啟動的測量工具無人看管，使用完畢後請關閉測量工具電源。雷 射可能會對旁人的眼睛產生眩光。 當操作溫度已超出最高允許值 45 °C 時，將自動關機以保護雷射二極體。待 測量工具冷卻後又能再度操作時，您即可重新開機。

測量工具會在連續工作 60分鐘後自動關機。 已啟動的測量工具如果不在自動調平範圍內（雷射點持續閃爍），則自動關 機功能將重設為 60分鐘。

請將本測量工具放置在一個穩固的水平平面上，或將它固定在三腳架(11)

若欲使用底下的雷射點，請旋轉磁吸式旋轉座(3) 上的測量工具，直到您能 夠在地板上看見雷射點。 Bosch Power Tools 1 609 92A 7S8 | (17.05.2022)378 | 繁體中文 啟動後，自動調平功能會在相差 ±4° 的自動調平範圍內自動進行調整。當雷 射點持續亮起並靜止不動時，表示調平結束。 若無法使用自動調平功能，例如一旦測量工具的所在平面與水平面之間相差 達 4° 以上時，雷射點將持續快速閃爍。 發生上述情況時，請將本測量工具架設在水平平面上，然後等待其自動調 平。測量工具一進入 ±4° 的自動調平範圍時，雷射點隨即再度持續亮起。 測量工具在運轉期間若有振動或移位，將重新進行調平。重新調平之後，請 全面檢查水平或垂直雷射點相對於基準點的位置，以免因測量工具移位而發

操作環境的溫度是最大的影響因素。尤其是由地面往上延伸的漸進式溫度差 異可能會使雷射光束改變方向。 靠近地面的位置其溫度分層變化最大，因此當測量距離超過 20 m 以上，一 律應將本測量工具安裝在三腳架上。此外，請您將測量工具儘量架設在作業

除了外在因素，發生偏差的原因亦可能來自機器本身（例如機器曾翻倒或受 到猛力撞擊）。因此，每次開始工作之前，請您先進行調平精準度檢查。 如果檢查時發現測量工具的偏差超過最大極限。必須把儀器交給 Bosch顧客

針對這項檢查，您必須在兩面牆 A 和牆B 之間找出一段無障礙物、長度 5 m

– 請將測量工具先安裝在三腳架上後，再架設到 A 牆附近的位置，或將測量 工具放置在穩固的平坦基座上。啟動測量工具。

5 m 1 609 92A 7S8 | (17.05.2022) Bosch Power Tools繁體中文 | 379 – 與測量工具縱軸平行的水平雷射光束要對準比較靠近的 A 牆。讓測量工具 進行調平。標出牆上點雷射的中心位置（Ⅰ 點）。 180°

– 將測量工具旋轉 180°，讓它進行調平，然後在對面的 B 牆上標出雷射光 束的中心點（Ⅱ 點）。 – 將測量工具（不用旋轉）移至靠近 B 牆附近，然後啟動電源，讓它進行

– 調整測量工具的高度（利用三腳架或者必要時可再墊高），讓雷射光束的 中心點正好對準先前在 B 牆上標出的 Ⅱ 點。 Bosch Power Tools 1 609 92A 7S8 | (17.05.2022)380 | 繁體中文

180° – 將測量工具旋轉 180°，但不用再改變其高度。讓測量工具進行調平，接 著再到 A 牆上標出雷射光束的中心點（Ⅲ 點）。請注意 Ⅲ 點應儘可能與 Ⅰ 點呈一垂直線，可能位於 Ⅰ 點之上或之下。 – A 牆上標出的 Ⅰ 與 Ⅲ 兩點相差的高度 d 即是測量工具縱軸方向的實際高

測量距離為 2 × 5m = 10m 時的最大容許偏差是： 10m × ±0.35mm/m = ±3.5 mm。因此，Ⅰ 和 Ⅲ 兩點之間相差的距離 d 最 多只能有 3.5mm。 GPL5G：重覆上述測量過程來檢查測量工具橫軸方向的的側面雷射光束。 其方法是：在開始測量流程之前，請先將測量工具逆時針旋轉 90°。

針對這項檢查，您必須在地板與天花板之間找出一段無障礙物、長度 2.5 m

– 將測量工具放置到地面上。啟動測量工具，接著旋轉磁吸式旋轉座(3) 上 的測量工具，使您能夠在地板上看見底下的雷射點。讓測量工具進行調

1 609 92A 7S8 | (17.05.2022) Bosch Power Tools繁體中文 | 381 2,5 m – 請在天花板上，請到天花板上標出上方雷射點的中心位置（Ⅰ 點）。然後 再到地面上，請到地板上標出下方雷射點的中心位置（Ⅱ 點）。

180° – 將測量工具旋轉 180°。讓下方雷射點的中心位置定位在已標出的 Ⅱ 點 上。讓測量工具進行調平。標出上方雷射點的中心位置（Ⅲ 點）。 – 天花板上 Ⅰ 與 Ⅲ 兩點之間相差的距離 d 即是測量工具的實際垂直偏差。 最大容許偏差的計算方式如下： 兩倍的地板與天花板距離 × 0.35 mm/m。 舉例來說：如果地板與天花板之間的距離為 2.5m，則最大容許偏差為 2 × 2.5m × ±0.35mm/m = ±1.75mm。因此，Ⅰ 及 Ⅲ 兩點最多可相差 1.75mm。

u 做記號時，一律以雷射點的中心點位置為準。雷射點的大小會隨著距離的

Bosch Power Tools 1 609 92A 7S8 | (17.05.2022)382 | 繁體中文 使用三腳架（配件）進行測量 三腳架可為您提供一個可調整高度的穩固測量基座。請利用 1/4" 三腳架固 定座 (4) 將測量工具安裝到三腳架 (11) 或一般市售相機三腳架的螺紋孔 上。利用三腳架的止付螺絲，將測量工具旋緊固定。 在啟動測量工具之前，先大略地調整好三腳架的位置。 使用磁吸式旋轉座進行固定（請參考圖A−B） 利用內建的磁吸式旋轉座(3) 即可將測量工具固定於磁性材質上。 u 當您將旋轉座固定在表面時，手指請勿靠近磁性旋轉座的背面。 磁鐵(7) 的強力牽引力可能會夾住手指。 先大致對準好磁吸式旋轉座(3)，再啟動測量工具。 藉由轉動磁吸式旋轉座(3) 上的測量工具，您即可看見底下的雷射點或利用 水平雷射點，找出相同高度的位置。關閉以及搬運測量工具時，請將測量工 具重新卡入至旋轉座上（請參考圖B）。

雷射視鏡可過濾掉周圍環境的光線。因此，您的眼睛看到雷射光時會覺得較

u 請勿將雷射眼鏡當作護目鏡（配件）使用。雷射眼鏡是用來讓您看清楚雷 射光束：但它對於雷射光照射並沒有保護作用。 u 請勿將雷射眼鏡當作護目鏡（配件）使用，或在道路上行進間使用。雷射 眼鏡無法完全阻隔紫外線，而且還會降低您對於色差的感知能力。 操作範例（請參閱圖 C–E） 有關測量工具的使用範例請參考說插圖說明。

測量儀器必須隨時保持清潔。 不可以把儀器放入水或其它的液體中。 使用柔軟濕布擦除儀器上的污垢。切勿使用清潔劑或溶液。 務必定期清潔雷射射出口，清潔時射出口不可殘留毛絮。 儲放和搬運測量工具時，一定要將它放置在保護套袋 (12) 內。 如需送修，請將測量工具放入保護套袋 (12) 內後，再轉交給相關單位。 1 609 92A 7S8 | (17.05.2022) Bosch Power Tools繁體中文 | 383 顧客服務處和顧客咨詢中心 本公司顧客服務處負責回答有關本公司產品的維修、維護和備用零件的問 題。以下的網頁中有分解圖和備用零件相關資料：www.bosch-pt.com 如果對本公司產品及其配件有任何疑問，博世應用諮詢小組很樂意為您提供

當您需要諮詢或訂購備用零件時，請務必提供本產品型號銘牌上 10 位數的

台灣羅伯特博世股份有限公司 建國北路一段90 號6 樓 台北市10491 電話: (02)77342588 傳真: (02)25161176 www.bosch-pt.com.tw

Robert Bosch Power Tools GmbH 羅伯特· 博世電動工具有限公司 70538 Stuttgart / GERMANY 70538 斯圖加特/ 德國 以下更多客戶服務處地址： www.bosch-pt.com/serviceaddresses

必須以符合環保要求的方式回收再利用損壞的儀器、配件和包裝材料。 不得將測量工具與電池當成一般垃圾丟棄！ Bosch Power Tools 1 609 92A 7S8 | (17.05.2022)384 | 한국어
