BRUGSANVISNING GPL 5 G Professional BOSCH

Sikkerhedsinstrukser

Samtige anvisninger skal læses og overholds for at kunne arbejde sikkert og,uden risiko med maleværktøjet.Hvis maleværktøjet ikke anvendes i overensstemmelse med de foreliggende anvisninger,kan Funktionen af de integrerede beskyttelsenforanstaltningerimaleværktøjetbliveforringet.Sorg for,at advar

selsskitte aldrig gores ukendelige på mäleværktøjet. GEM ANVISNINGERNE, OG SØRG FOR AT LEVERDE DEM MED, HVIS MALEVærKTØJET GIVES VIDERE TIL ANDRE.

Forsigtig - hvis andre ende her angivne betjenings- aller justeringsanordninger benyttes, aller andre fremgangsmader udfores, kan der opsta en farlig strålingseksposition.
Mäleværktøjt udleveres med et laser-advarselsskilt (pà billeddet af mæleværktø-jet kendetegnet på grafiksiden).
Er teksten på laser-adverselsskiltet ikke på dit modersmal, klæbes den medleverede etiket på dit sprog oven på den eksisterende tekst, für værktøj tages i brug Forste gang.

Ret jeg laserstrålen mod personer eller dyr, og kig aldrig ind i den direkte eller reflekterede laserstråle. Det kan blænde personer, forårsage ulykker eller beskadige øjnene.

Hvis du fär lasersträlen i øjnene, skal du lukke dem med det samme og straks bevæge hovedet ud af stråleområdet.
Foretag aldrig ændringer af laseranordningen.

Brug/DD laserbrillerne (tilbehør) som beskyttelsessbriller. Med laserbrillerne kan man lettere føje på laserstrålen, men de beskytter ikke mod laserstråling.
Brug-ie laserbrillerne (tilbehør) som solbriller erler i trafikken. Laserbrillerne beskytter ikke 100% mod ultraviolette (UV) straler og reducerer ens evne til at registre og iagttage farver.
Sorg for, at reparationer pa malevarktojet kun udfores af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Demed sikres storst mulig sikkerhed i forbindelse med malevarktojet.
Lad/DDke born benyttle laser-malevarktojet uden opsyn. De kan utilsigtet blende personer ell er sig selv.
Brug ikke mæleværktøj i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. I mæleværktøj kan der dannes gnister, som kan an-tænde støvet aller dampene.

Magneten må ikke komme iærheden af implantater og andet medicinsk udstyr som f.eks. pacemakere eller insulnPumper.

Magneten danner et magnetfelt, som kan pavarke implantaternes ell det medicinske udstyrs Funktion negativt.

Anbring/DDke malevarktojet i nahrheden af magnetiske datamedier og magnetisk folsomt udsty. Magneterne kan forarsage uopretteligt datatab.

Vær opmærksom på alle illustrationer i den forreste del af betjeningsvejledningen.

Beregnet anvendelse

Måleværktøjet er bestemt til at beregne og kontrollere vendrette indstillinger somt lodpunktter.

Måleværktøjet kan bruges bade indendørs og udendørs.

Vistekomponenter

Nummeringen af de illustrterede componenter refererer til illustrationen af moleværktø-jet på illustrationssiden.

(1) Udgangsabning laserstråling
(2) Taend/sluk-knap
(3) Magnetisk drejeholder

94 | Dansk

(4) Stativholder 1/4"
(5) Låsning af batteridæksel
(6) Batteridaeksel
(7) Magnet
(8) Laser-adverselsskilt
(9) Serienummer
(10) Laserbriller
(11) Stativ^a)
(12) Beskyttelsestaske

a) Tilbehør, som er illustrreret og beskrevet i betjeningsvejledningen, er/DD heholdt i leveringen. Det fuldstendige tilbehør vindes i vores tilbehorsprogram.

Tekniske data

Punktlasere GPL 3 G
Punktlasere GPL 5 G
Varenummer GPL 3 G	3601 K66 N..
Varenummer GPL 5 G	3601 K66 P..
ArbejdsområdeA)	30 m
Nivelleringsnø Jagtighed (undtagen laserpunkt nedad) B)C)	±0,35 mm/m
Nivelleringsnø Jagtighed (laserpunkt nedad) B)C)	±0,7 mm/m
Selvnivelleringsområde ±4°
Nivelleringstid < 4 s
Driftstemperatur -10 °C ... +45 °C
Opbevaringstemperatur -20 °C ... +70 °C
Maks. anvendelseshøjde over referencehøjde 2000 m
Relativ luftfugtighed maks. 90 %
Tilsmudsningsgrad i overensstemmelse med IEC 61010-1	2D)
Laserklasse 2
Lasertype 500-540 nm, < 1 mW
C6	1

Punklasere GPL 3 G

Punktasere GPL 5 G

Divergens 0,8 mrad (360°-vinkel)

Stativholder 1/4"

Batterier 2× 1,5 VLR6 (AA)

Driftsvarighed8 h

Vægt iht. 0,35 kg

EPTA-Procedure 01:2014

Mäl (laengde × bredde × højde) 115 × 50 × 113 mm

Taethedsgrad IP 65

A) Arbejdssromradet kan forringes af ugunstige omgivellesbetingelser (f.eks. direkte sollys).
B) ved 20-25°C
C) De angivne vardier forudsætter normale til gunshote omgivelsesbetingelser (f.eks. ingen vibration, ingen tage, ingen røg, ingen direkte sollys). Efter kraftige temperatursvingninger kan der forekomm erjagtighedsafvigelser.
D) Der forekommer kun en化进程 de tilmudsnig, idet der dog lejighedsvis ma forventes en midlertidig leedeevne forarsaget af tildugning.

Serienummerer (9) på typeskiltet bruges til entydig identifikation af målevæktøjet.

Montering

Isætning/skift af batterier

Det anbefales at bruge alkaliske manganbatterier til moleværktjoet.

Drej i givet fald den magnetiske drejeholder (3) til sider, sa batteridaekslet (6) er frit til gaengeligt.

For at Åbane låget til batterirummet (6) skal du trykke låsen (5) opad og tage låget til batterirummet af. Isæt batterierne.

Sorg i den forbindelse for, at polerne vender rigtigt som vist på indersiden af batterirummet.

Isæt batteridækslet (6) igen, og tryk det fast ved det markerede sted over Iåsen (5).

Laserprikkernes skarphed reduceres i takrt med, at batterierne aflades.

När batterierne er næsten helt tomme, blinker laserprikkerne 5 × pr. minut.

När batterierne er tome, blinker laserkirne en gang til, før mäleværtjotet slukkes.

Udskift altid alle batterier samtidig. Brug kun batterier fra en og samme producent og med samme kapacitet.

96|Dansk

▶ Tag batterierne ud af måleværktøjet, hvis det ikke skal bruges i længere tid. Batterierne kan korrodere og aflade sig selv, hvis de bliver siddende i længere tid.

Brug

Ibrugtagning

Beskyt mäleværktøj mod fugt og direkte sollys.
Udsæt ikke moleværktøjt for ekstreme temperaturer erler temperatursvingninger. Lad det f.eks. ikke ligge i længere tid i bilen. Ved større temperatursvingninger skal moleværktøjets temperatur forst tilpasse sig, og for du fortsetter arbejdet, skal der altid udfores en nojagtighedskontrol (se "Nogagtighedskontrol af moleværktøjet", Side 97). Ved ekstreme temperaturer erler temperatursvingninger kan moleværktøjets præcision påvirkes.
Undgå, at mæleværktøjet udsættes for kraftige stød eller tabes. Hvis mæleværktø-jet har været udsat for kraftig ydre paviruskning, skal du foretage en nøjagtighedskontrol af det, for du fortætter arbejdet (se "Nøjagtighedskontrol af mæleværktøjet", Si- de 97).
Sluk moleværktoget, nár du transporterer det. Ved slukning lases pendulenheden, som ellers kan beskadiges ved kraftige bevægelser.

Taend/sluk

For at tende maleværktøjet skal du skubbe tend/sluk-knappen (2) til positionen "ON". Maleværktøjet sender straks after tending laserstraler ud af udgangsabningerne (1).
Ret/DD laserstralen mod personer erler dyr og ret/DD blikket ind i laserstralen, heller nde fra stor afstand.

Hvis du vil slukke måleværktøjet, skal du skubbe tænd/sluk-knappen (2) til positionen "OFF". Ved stop lases pendulenheden.
Lad/DDet tendte malevarkoje vare uden opsyn, og sluk malevarkojet after drug. Andre personer kan blive blendet af laserstralen.

Ved overskridelse af den maks. tilladte driftstemperatur på 45^ slukkes maleværktøjet for at beskytte laserdioden. After afkøling er maleværktøjetigen klartil brug og kan tændes på ny.

Automatisk slukning

Måleværktøjet kobler automatisk fra after 60 min driftstid.

Automatisk slukning tilbagestilles til 60 min, när det tændte måleværtøj befinder siguten for selvivelleringsområdet (laserprikkerne blinker konstant).

Nivelleringsautomatik

Stil mäleværktøjet på et vindret, fast underlag, eller fastgör det på stativet (11).

For at benyttde den nederste laserprik skal du dreje malevarktojet pa den magnetiske drejeholder (3), sa laserprikken er synlig pa gulvet.

After tændingen udligner nivelleringsautomatikken automatisk ujævnheder i selvnevell- ringsområdet pa ± 4^ . Niveleringen er aflsuttet, sa snart laserprikkerne lyser konstant og ikke beværger sigmere.

Hvis automatisk nivelling-ie er mulig, f.eks. fordimaleværktjets staflade afviger mere end 4^ fra vandret, blinker laserprikerne vedvarende i hurtig takt.

Opstil i sä fald mäleværktøjet vandret, og vent på selvnishelingen. Så snart mäleværktø-jet befinder sig inden for selvnisheleringsområdet på ±4°, lyser laserprikkerne konstant.

Ved rystelser eller positionsændringer under driften nivelleres maléværktøjetigen automatisk. Kontrollerfter en ny nivelling de vandrette hhv. lodrette laserprikkers position i forhold til referencepunkterne for at undgå fejl på grund af, at maléværktøjet forskyder sig.

Nogagtighedskontrol af moleværktøjet

Indvirkninger på nøjagtigheden

Den største indvirkning kommt fra omgivelsestemperaturen. Især temperaturforskelle, der forløber fra gulvet/jorden og opefter, kan afbøje laserstrålen.

Da temperaturlagdelingen er storst tæt på gulvet/jorden, bør du alto mondere moleværktøjet på et stativ ved molestrækninger 20 mer derover. Desuden skal moleværktøjet savidt muligt opstillesmidt på arbejdsfladen.

Ud over udefraCOMMende pavirkninger kan ogsa maskinspecifikke pavirkninger (f.eks. fald aller kraftige stød/slag) resultere i afgivelser. Kontroller derfor altid nivelleringsnogagtigheden, for du pabegynder en arbejdsopgave.

Overskrider mæleværktøjet den maksimale afvigelse ved en af kontrollerne, skal det repa-reres hos en Bosch-kundeservice.

Kontrol af vandret nivelleringsnogagtighed

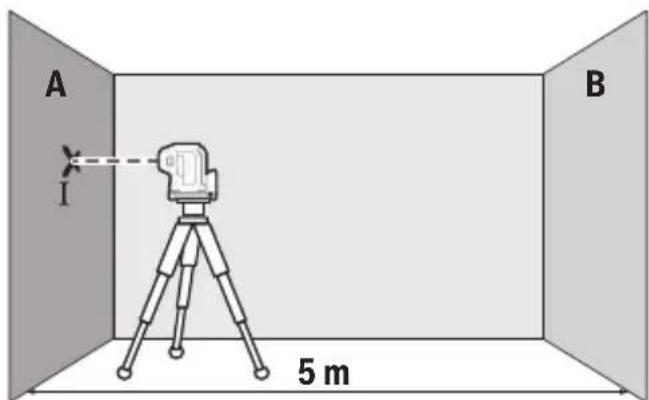

Til kontrollen skal du bruge en fri majestrækning pa 5 m pa fast underlag mellem to vage ge A og B.

• Monter målleværktøjt på et stativ tæt på væggen A, eller opstil det på et fast, jævnt underlag. Tænd målleværktøjt.

• Ret den vandrette lasersträle, der forløber parallt med moleværktøjets længdeakse, imod den nærmere væg A. Lad moleværktøjet foretage en automatisk nivellering. Marker midten af laserpunktet på væggen (punkt I).

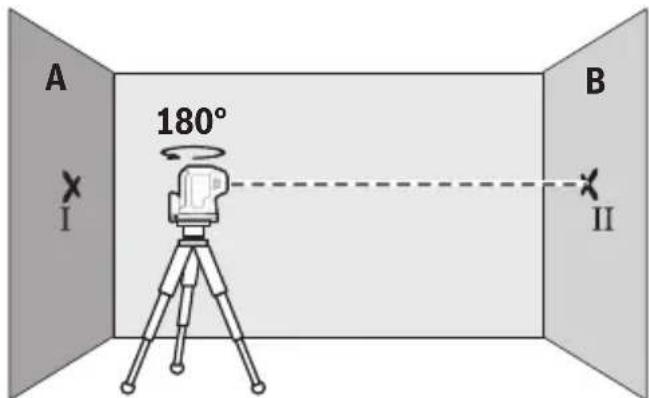

• Drej målleværktøjet 180^ , lad det foretage en automatisk nivellering, og markér laserstrålens punktmidte på den modsatte væg B (punkt II).

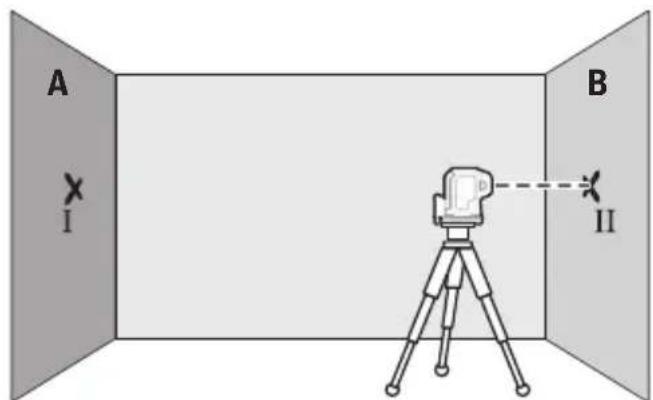

• Placer mäleværktøjet -.uden at dreje det - tæt på væggen B,ænd det og det foretag indnivellering.

• Justér maléværktøjet i højden (ved hjælp af stativet ellerevt. ved at lægge noget under), sä laserstrålens punktmidte praecist rammer det forinden markerede punkt II pa væggen B.

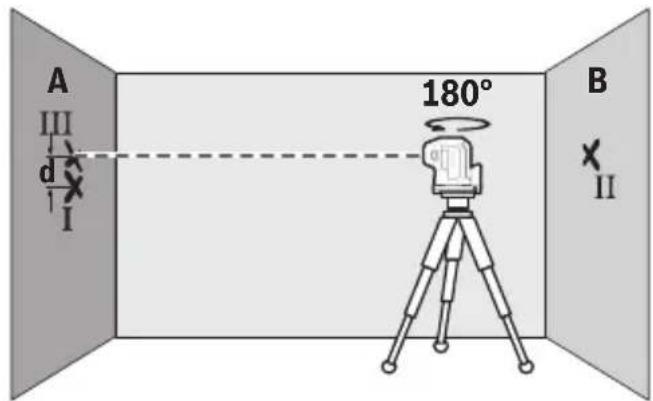

• Drej målæværktøjt 180^ uden atændre højden. Lad målæværktøjt foretage en automatisk nivelling, og marker laserstrålens punktmidte på væggen A (punkt III). Vær opmaerk som på, at punkt III sävidt muligt skal ære over hhv. under punkt I.
• Differencen d mellem de to markerede punkter I og III pa væggen A angiver moleværktøjets faktiske højdeafvigelse langs moleværktøjets længdeakse.

Ved en majestrækning pa 2 × 5m = 10 mer den maksimalt tilladte afvigelse:

10 m × ±0,35 mm/m = ±3,5 mm. Differencen d mellem punkterne I og III ma derfor højst udgore 3,5 mm.

GPL 5 G: Gentag moleprocessen for de to sideværts laserstråler, som forløber lungs med moleværktjets tværakse. Drej moleværktjet 90^ med uller mod uret, før moleprocessen pabegyndes.

100 | Dansk

Kontroller loddepracisionen

Til kontrollen skal du bruge en fri molestrækning pa fast underlag med en afstand pa ca. 2,5 m mullem gulv og loft.

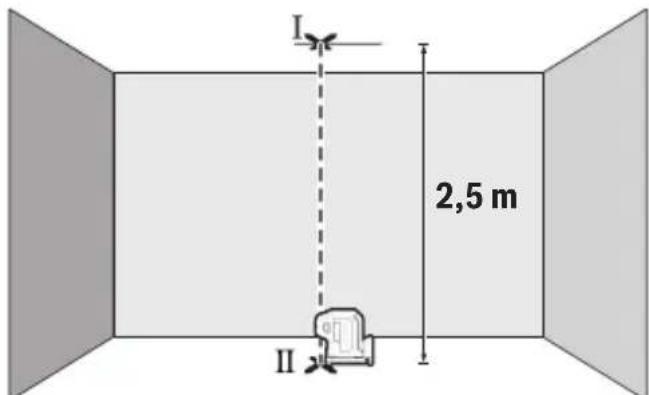

• Stil mäleværktøjet på gulvet. Tænd for mæleværktøjet og drej det på den magnetiske drejeholder (3), säden nederste laserprik kan ses på gulvet. Lad mæleværktøjet foretage en indnivellering.

• Markér midten af det øverste laserpunkt på loftet (punkt I). Markér desuden midten af det nederste laserpunkt på gulvet (punkt II).

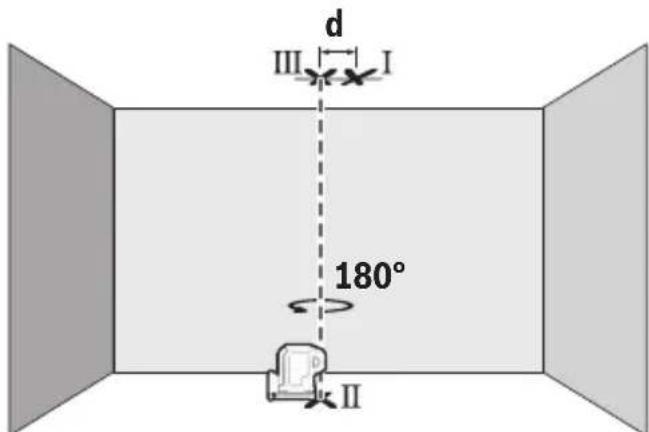

• Drej målæværktøjt 180^ . Placer det, sa midten af det nederste laserpunkt ligger pa det allerede markerede punkt II. Lad målæværktøjt foretage en automatisk nivelle-ring. Marker midten af det øverste laserpunkt (punkt III).
• Differencen d mellem de to markerede punkter og I og III på loftet angiver måleværktojets faktiske afvigelse fra lodret.

Den maksimalt tilladte afvigelse beregnes pa fologende ma'de:

Dobbelt afstand mellem gulv og loft × 0,35mm / m

1609 92A 7S8 | (17.05.2022) Bosch Power Tools

Eksempel: Ved en afstand mellem gulv og loft pa 2,5 m ma den maksimale afvigelse vare 2 × 2,5m × ± 0,35mm/m = ± 1,75mm . Punkterne I og III ma således højst ligge 1,75 mm fra hinanden.

Arbejdsvejledning

Brug altid kun midten af laserpunktet til at markere. Laserpunktets storrelse æn-drer sig med afstanden.

Arbejde med stativ (tilbehør)

Et stativ udgør et stabilt, højdejusterbart maleunderlag. Sæt moleværktøjt med 1/4"stativholderen (4) på stativets (11)GVind eller på et normalt fotostativsGVind. Skru mæleværktøjt fastigen med stativets laseskrue.

Juster stativet groft, for du taender maleværktoget.

Fastgorelse med den magnetiske drejeholder (se billede A-B)

Med den integrere de magnetiske drejeholder (3) kan du fastgore maleværktoget på magnetiserbare materialer.

Berør ikke bagsiden af den magnetiske drejeholder, narr du fastgør drejeholderen til overflader. Magneternes stærke trækkraft (7) kan resultere i, at dine fingre bliver klemt fast.

Juster den magnetiske drejeholder (3) groft, for du taender maleværktoget.

Drej mäleværktøjt på den magnetiske drejeholder (3) for at gøre den nederste laserprik synlig, eller for at overføre højder med den vandrette laserprik. Lad mæleværktøjt gå i indgrep på drejeholderen igen,ningar du slukker og transporterer det (se billede B).

Laserbriller (tilbehør)

Laserbrillerne filtrerer det omgivende lys fra. Derved fremstar laserens lys lysere for ojet.

Brug/DDeRne (tilbehr) som beskyttesesbriller. Med laserbrillerne kan man lettere fja oje pa laserstralen, men de beskytter icke mod laserstraling.
Brug-ie laserbrillerne (tilbehør) som solbriller erler i trafikken. Laserbrillerne beskytter ikke 100% mod ultraviolette (UV) straler og reducerer ens evne til at registre o iganttage farver.

Arbejdsekempler (se billeder C-E)

Eksempler på anvendelsesmuligheder for moleværktøjet finder du på illustrationssiderne.

Dyp jeg moleværktoget i vand aller andre væsker.

Tør snavs af med en fugtig, blød klud. Brug ikke rengørings- eller oplosningsmiddel.

Rengør især flader ved laserens udgangsåbning regelmaessigt, og vær opmærksom pa fnug.

Opbevar og transporter kun moleværktjet i beskyttelsestasken (12).

Indsend malevarktojet i beskyttelestasken (12) ved behov for reparation.

Kundeservice besvarer dine sporgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosionstegninger og oplyninger om reservedele finder du øgså

pa: www.bosch-pt.com

Bosch-anvendelsesrådgivningsteamet hjælper dig fremne, hvis du har spørgsmål tilprodukter og tilbehørsdele.

Produktets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservationele.

Dansk

Du finder adresser til andre varksteder på:

Måleværktøjer, tilbehør og emballage skal genbruges pa en miljøvenlig mæde.

Smid/DDke maleværktjoer og batterier ud sammen med husholdningsaffaldet!

Gælder kun i EU-lande:

Iht. det europæiske direktiv 2012/19/EU om affald fra elektrisk og elektronisk udstyr og de nationale bestemmelier, der er baseret herpå, skal kasseret mäleværktøj, og iht. det europæiske direktiv 2006/66/EF skal defekte eller opbrugte akkuer/batterier indsamles separat og genbruges iht. gældende miljøforskrifter.

Ved forkert bortskaffelse kan elektrisk og elektronisk affald have skadelige virkninger pa miljoget og messneskers sundhed pa grund af den mulige tilstedevarelse af farlige stoffer.

Svensk

Sakerhetsanvisningar

Sikkerhetsanvisninger

a) Ilustrert aller beskrevet tilbehör inngår ikke i standard-leveransen. Det komplette tilbehöret finner du i vårt tilbehørsprogram.

Tekniske data

Punktlaser GPL 3 G
Punktlaser GPL 5 G
Artikkelnummer GPL 3 G	3601 K66 N..
Artikkelnummer GPL 5 G	3601 K66 P..
RekkeviddeA)	30 m
Nivelleringsnøyaktigkeit (unntatt laserpunkt ned)B)C)	±0,35 mm/m
Nivelleringsnøyaktigkeit (laserpunkt ned)B)C)	±0,7 mm/m
Selvnivelleringsområde ±4°
Nivelleringstid < 4 s
Driftstemperatur -10 °C ... +45 °C
Lagringstemperatur -20 °C ... +70 °C
Maks. brukshøyde over referansehøyde 2000 m
Maks. relativ luftfuktigkeit 90 %
Forurensningsgrad i henhold til IEC 61010-1 2	D)
Laserklasse 2
Lasertype 500-540 nm, < 1 mW
C6	1
Divergens 0,8 mrad (360-graders	vinkel)
Stativfeste 1/4"

Norsk|117

Punktlaser GPL 3G

PunktlaserGPL5G

Batterier 2× 1,5V LR6 (AA)

Brukstid 8t

Vekti henhold til 0,35 kg EPTA-Procedure 01:2014

Feste med den magnetiske dreibare holderen (se bilde A-B)

Med den integrerte magnetiske dreibare holderen (3) kan du feste måleverktøyet til magnetiserbare materialer.

Hold fingrene unna baksiden pa den magnetiske dreibare holderen nár du fester den dreibare holderen pa overflater. Magnetenes (7) sterke trekkraft kan.fore til at fingrene blir fastklemt.

Grovjuster den magnetiske dreibare holderen (3) før du slar pa maleverktoyet.

Drei maleverktoyet pa den magnetiske dreibare holderen (3) for a gjore det nedre laserpunktet synlig aller for a overfere hoyder med det vannrette laserpunktet. Fest maleverktoyet pa den dreibare holderen igjen nar du skal sla det av og Transportere det (se bilde B).

Måleverktøyet må ikke senkes ned i vann eller andre æsker.

Boschskundeveilederteam hjelper deg gjerne hvis du har sporsmal om vareprodukter og tilbehør.

Ved alle forespørsler og reservationelsbestillinger ma du oppgi det 10-sifrede Produktnummeret som er angitt på produits typeskilt.

Norsk

Robert Bosch AS

Postboks 350

1402 Ski

Tel.: [phone]

Faks: 64878955

Du finner adresser til andre verksteder pa:
