(12) (10) 1 608 M00 05J (11) BT 150 0 601 096 B00 1 609 92A 7S8 | (17.05.2022) Bosch Power ToolsDeutsch | 7 Deutsch Sicherheitshinweise Sämtliche Anweisungen sind zu lesen und zu beachten, um mit dem Messwerkzeug gefahrlos und sicher zu arbeiten. Wenn das Messwerkzeug nicht entsprechend den vorliegenden Anweisun- gen verwendet wird, können die integrierten Schutzvorkehrun- gen im Messwerkzeug beeinträchtigt werden. Machen Sie Warn- schilder am Messwerkzeug niemals unkenntlich. BEWAHREN SIE DIESE ANWEI- SUNGEN GUT AUF UND GEBEN SIE SIE BEI WEITERGABE DES MESSWERKZEUGS MIT. u Vorsicht – wenn andere als die hier angegebenen Bedienungs- oder Justierein- richtungen benutzt oder andere Verfahrensweisen ausgeführt werden, kann dies zu gefährlicher Strahlungsexposition führen. u Das Messwerkzeug wird mit einem Laser-Warnschild ausgeliefert (in der Dar- stellung des Messwerkzeugs auf der Grafikseite gekennzeichnet). u Ist der Text des Laser-Warnschildes nicht in Ihrer Landessprache, dann überkle- ben Sie ihn vor der ersten Inbetriebnahme mit dem mitgelieferten Aufkleber in Ihrer Landessprache. Richten Sie den Laserstrahl nicht auf Personen oder Tiere und bli- cken Sie nicht selbst in den direkten oder reflektierten Laser- strahl. Dadurch können Sie Personen blenden, Unfälle verursachen oder das Auge schädigen. u Falls Laserstrahlung ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen. u Nehmen Sie keine Änderungen an der Lasereinrichtung vor. u Verwenden Sie die Laser-Sichtbrille (Zubehör) nicht als Schutzbrille. Die Laser- Sichtbrille dient zum besseren Erkennen des Laserstrahls; sie schützt jedoch nicht vor der Laserstrahlung. u Verwenden Sie die Laser-Sichtbrille (Zubehör) nicht als Sonnenbrille oder im Straßenverkehr. Die Laser-Sichtbrille bietet keinen vollständigen UV-Schutz und ver- mindert die Farbwahrnehmung. Bosch Power Tools 1 609 92A 7S8 | (17.05.2022)8 | Deutsch u Lassen Sie das Messwerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Messwerkzeuges erhalten bleibt. u Lassen Sie Kinder das Laser-Messwerkzeug nicht unbeaufsichtigt benutzen. Sie könnten unbeabsichtigt andere Personen oder sich selber blenden. u Arbeiten Sie mit dem Messwerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Im Messwerk- zeug können Funken erzeugt werden, die den Staub oder die Dämpfe entzünden. Bringen Sie den Magnet nicht in die Nähe von Implantaten oder sonstigen medizinischen Geräten, wie z.B. Herzschrittmacher oder Insulinpumpe. Durch den Magnetwird ein Feld erzeugt, das die Funktion von Implantaten oder medizinischen Geräten beeinträchti- gen kann. u Halten Sie das Messwerkzeug fern von magnetischen Datenträgern und magne- tisch empfindlichen Geräten. Durch die Wirkung der Magnete kann es zu irreversi- blen Datenverlusten kommen. Produkt- und Leistungsbeschreibung Bitte beachten Sie die Abbildungen im vorderen Teil der Betriebsanleitung. Bestimmungsgemäßer Gebrauch Das Messwerkzeug ist bestimmt zum Ermitteln und Überprüfen von waagerechten Aus- richtungen sowie Lotpunkten. Das Messwerkzeug ist zur Verwendung im Innen- und Außenbereich geeignet. Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Messwerkzeugs auf der Grafikseite. (1) Austrittsöffnung Laserstrahlung (2) Ein-/Ausschalter (3) magnetische Drehhalterung (4) Stativaufnahme 1/4" (5) Arretierung des Batteriefachdeckels (6) Batteriefachdeckel (7) Magnet 1 609 92A 7S8 | (17.05.2022) Bosch Power ToolsDeutsch | 9 (8) Laser-Warnschild (9) Seriennummer (10) Laser-Sichtbrille

Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm. Technische Daten Punktlaser GPL 3 G Punktlaser GPL 5 G Sachnummer GPL3G 3601K66N.. Sachnummer GPL5G 3601K66P.. Arbeitsbereich

30m Nivelliergenauigkeit (außer Laserpunkt nach unten) B)C) ±0,35mm/m Nivelliergenauigkeit (Laserpunkt nach unten) B)C) ±0,7mm/m Selbstnivellierbereich ±4° Nivellierzeit <4s Betriebstemperatur –10°C…+45°C Lagertemperatur –20°C…+70°C max. Einsatzhöhe über Bezugshöhe 2000m relative Luftfeuchte max. 90% Verschmutzungsgrad entsprechend IEC61010-1 2

Divergenz 0,8mrad (Vollwinkel) Stativaufnahme 1/4" Batterien 2×1,5V LR6(AA) Betriebsdauer

Bosch Power Tools 1 609 92A 7S8 | (17.05.2022)10 | Deutsch Punktlaser GPL 3 G Punktlaser GPL 5 G Gewicht entsprechend EPTA-Procedure01:2014 0,35kg Maße (Länge × Breite × Höhe) 115× 50× 113mm Schutzart IP 65 A) Der Arbeitsbereich kann durch ungünstige Umgebungsbedingungen (z.B. direkte Sonnenein- strahlung) verringert werden.

bei 20–25°C C) Die angegebenen Werte setzen normale bis günstige Umgebungsbedingungen (z.B. keine Vibra- tion, kein Nebel, kein Rauch, keine direkte Sonneneinstrahlung) voraus. Nach starken Tempera- turschwankungen kann es zu Genauigkeitsabweichungen kommen. D) Es tritt nur eine nicht leitfähige Verschmutzung auf, wobei jedoch gelegentlich eine vorüberge- hende durch Betauung verursachte Leitfähigkeit erwartet wird. Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Seriennummer (9) auf dem Typen- schild. Montage Batterien einsetzen/wechseln Für den Betrieb des Messwerkzeugs wird die Verwendung von Alkali-Mangan-Batterien empfohlen. Drehen Sie gegebenenfalls die magnetische Drehhalterung(3) zur Seite, sodass der Batteriefachdeckel(6) frei liegt. Zum Öffnen des Batteriefachdeckels (6) drücken Sie die Arretierung (5) nach oben und nehmen den Batteriefachdeckel ab. Setzen Sie die Batterien ein. Achten Sie dabei auf die richtige Polung entsprechend der Darstellung auf der Innenseite des Batteriefachs. Setzen Sie den Batteriefachdeckel (6) wieder ein und drücken Sie ihn an der markierten Stelle über der Arretierung (5) fest. Werden die Batterien schwach, wird die Helligkeit der Laserpunkte langsam verringert. Sind die Batterien fast leer, blinken die Laserpunkte 5× pro Minute. Sind die Batterien leer, blinken die Laserpunkte noch einmal, bevor sich das Messwerk- zeug ausschaltet. Ersetzen Sie immer alle Batterien gleichzeitig. Verwenden Sie nur Batterien eines Her- stellers und mit gleicher Kapazität. 1 609 92A 7S8 | (17.05.2022) Bosch Power ToolsDeutsch | 11 u Nehmen Sie die Batterien aus dem Messwerkzeug, wenn Sie es längere Zeit nicht benutzen. Die Batterien können bei längerer Lagerung im Messwerkzeug korro- dieren und sich selbst entladen. Betrieb Inbetriebnahme u Schützen Sie das Messwerkzeug vor Nässe und direkter Sonneneinstrahlung. u Setzen Sie das Messwerkzeug keinen extremen Temperaturen oder Temperatur- schwankungen aus. Lassen Sie es z.B. nicht längere Zeit im Auto liegen. Lassen Sie das Messwerkzeug bei größeren Temperaturschwankungen erst austemperieren und führen Sie vor dem Weiterarbeiten immer eine Genauigkeitsüberprüfung durch (siehe „Genauigkeitsüberprüfung des Messwerkzeugs“, Seite12). Bei extremen Temperaturen oder Temperaturschwankungen kann die Präzision des Messwerkzeugs beeinträchtigt werden. u Vermeiden Sie heftige Stöße oder Stürze des Messwerkzeugs. Nach starken äuße- ren Einwirkungen auf das Messwerkzeug sollten Sie vor dem Weiterarbeiten immer ei- ne Genauigkeitsüberprüfung durchführen (siehe „Genauigkeitsüberprüfung des Mess- werkzeugs“, Seite12). u Schalten Sie das Messwerkzeug aus, wenn Sie es transportieren. Beim Ausschal- ten wird die Pendeleinheit verriegelt, die sonst bei starken Bewegungen beschädigt werden kann. Ein-/Ausschalten Zum Einschalten des Messwerkzeugs schieben Sie den Ein-/Ausschalter (2) in die Posi- tion ON. Das Messwerkzeug sendet sofort nach dem Einschalten Laserstrahlen aus den Austrittsöffnungen (1). u Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den Laserstrahl, auch nicht aus größerer Entfernung. Zum Ausschalten des Messwerkzeugs schieben Sie den Ein-/Ausschalter (2) in Position OFF. Beim Ausschalten wird die Pendeleinheit verriegelt. u Lassen Sie das eingeschaltete Messwerkzeug nicht unbeaufsichtigt und schalten Sie das Messwerkzeug nach Gebrauch ab. Andere Personen könnten vom Laser- strahl geblendet werden. Bei Überschreiten der höchstzulässigen Betriebstemperatur von 45°C erfolgt die Ab- schaltung zum Schutz der Laserdiode. Nach dem Abkühlen ist das Messwerkzeug wieder betriebsbereit und kann erneut eingeschaltet werden. Bosch Power Tools 1 609 92A 7S8 | (17.05.2022)12 | Deutsch Abschaltautomatik Das Messwerkzeug schaltet sich nach 60min Betriebsdauer automatisch ab. Die Abschaltautomatik wird auf 60min zurückgesetzt, wenn sich das eingeschaltete Messwerkzeug außerhalb des Selbstnivellierbereichs befindet (die Laserpunkte blinken dauerhaft). Nivellierautomatik Stellen Sie das Messwerkzeug auf eine waagerechte, feste Unterlage oder befestigen Sie es auf dem Stativ(11). Für die Verwendung des unteren Laserpunktes drehen Sie das Messwerkzeug auf der magnetischen Drehhalterung(3) so, dass der Laserpunkt am Boden sichtbar ist. Nach dem Einschalten gleicht die Nivellierautomatik Unebenheiten innerhalb des Selbst- nivellierbereiches von ±4° automatisch aus. Die Nivellierung ist abgeschlossen, sobald die Laserpunkte dauerhaft leuchten und sich nicht mehr bewegen. Ist die automatische Nivellierung nicht möglich, z.B. weil die Standfläche des Messwerk- zeugs mehr als 4° von der Waagerechten abweicht, blinken die Laserpunkte dauerhaft in schnellem Takt. Stellen Sie in diesem Fall das Messwerkzeug waagerecht auf und warten Sie die Selbstni- vellierung ab. Sobald sich das Messwerkzeug innerhalb des Selbstnivellierbereiches von ±4° befindet, leuchten die Laserpunkte dauerhaft. Bei Erschütterungen oder Lageänderungen während des Betriebs wird das Messwerk- zeug automatisch wieder einnivelliert. Überprüfen Sie nach einer erneuten Nivellierung die Position der waagerechten bzw. senkrechten Laserpunkte in Bezug auf Referenz- punkte, um Fehler durch eine Verschiebung des Messwerkzeugs zu vermeiden. Genauigkeitsüberprüfung des Messwerkzeugs Genauigkeitseinflüsse Den größten Einfluss übt die Umgebungstemperatur aus. Besonders vom Boden nach oben verlaufende Temperaturunterschiede können den Laserstrahl ablenken. Da die Temperaturschichtung in Bodennähe am größten ist, sollten Sie das Messwerk- zeug ab einer Messstrecke von 20m immer auf einem Stativ montieren. Stellen Sie das Messwerkzeug außerdem nach Möglichkeit in der Mitte der Arbeitsfläche auf. Neben äußeren Einflüssen können auch gerätespezifische Einflüsse (wie z.B. Stürze oder heftige Stöße) zu Abweichungen führen. Überprüfen Sie deshalb vor jedem Arbeitsbe- ginn die Nivelliergenauigkeit. Sollte das Messwerkzeug bei einer der Prüfungen die maximale Abweichung überschrei- ten, dann lassen Sie es von einem Bosch-Kundendienst reparieren. 1 609 92A 7S8 | (17.05.2022) Bosch Power ToolsDeutsch | 13 Waagerechte Nivelliergenauigkeit überprüfen Für die Überprüfung benötigen Sie eine freie Messstrecke von 5m auf festem Grund zwi- schen zwei Wänden A undB. – Montieren Sie das Messwerkzeug nahe der WandA auf einem Stativ oder stellen Sie es auf festen, ebenen Untergrund. Schalten Sie das Messwerkzeug ein.

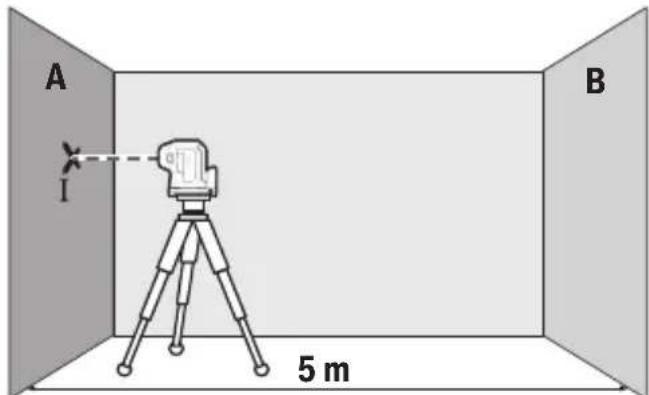

5 m – Richten Sie den waagerechten Laserstrahl, der parallel zur Längsachse des Mess- werkzeugs verläuft, auf die nahe Wand A. Lassen Sie das Messwerkzeug einnivellie- ren. Markieren Sie die Mitte des Laserpunktes an der Wand (PunktⅠ). 180°

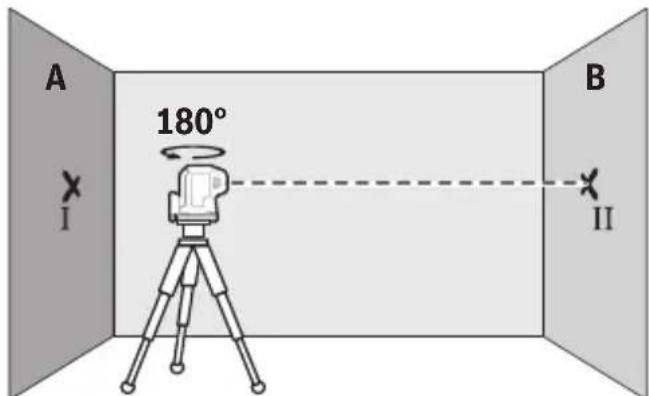

– Drehen Sie das Messwerkzeug um 180°, lassen Sie es einnivellieren und markieren Sie die Punktmitte des Laserstrahls an der gegenüberliegenden Wand B (PunktⅡ). – Platzieren Sie das Messwerkzeug –ohne es zu drehen– nahe der WandB, schalten Sie es ein und lassen Sie es einnivellieren. Bosch Power Tools 1 609 92A 7S8 | (17.05.2022)14 | Deutsch

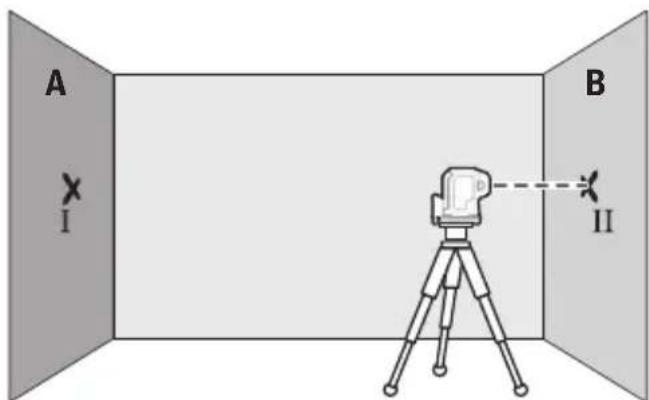

– Richten Sie das Messwerkzeug in der Höhe so aus (mithilfe des Stativs oder gegebe- nenfalls durch Unterlegen), dass die Punktmitte des Laserstrahls genau den zuvor markierten PunktⅡ auf der WandB trifft.

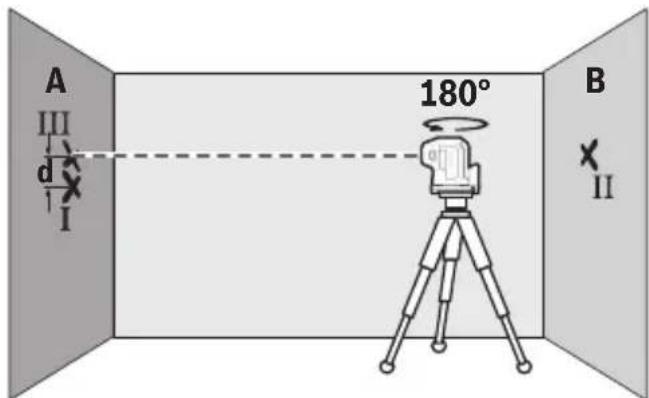

180° – Drehen Sie das Messwerkzeug um 180°, ohne die Höhe zu verändern. Lassen Sie es einnivellieren und markieren Sie die Punktmitte des Laserstrahls auf der WandA (PunktⅢ). Achten Sie darauf, dass PunktⅢ möglichst senkrecht über bzw. unter PunktⅠ liegt. – Die Differenz d der beiden markierten PunkteⅠ und Ⅲ auf der WandA ergibt die tat- sächliche Höhenabweichung des Messwerkzeugs entlang der Längsachse. Auf der Messstrecke von 2×5m=10m beträgt die maximal zulässige Abweichung: 10m×±0,35mm/m=±3,5mm. Die Differenz d zwischen den PunktenⅠ und Ⅲ darf folglich höchstens 3,5mm betragen. GPL5G: Wiederholen Sie den Messvorgang für die beiden seitlichen Laserstrahlen, die entlang der Querachse des Messwerkzeugs verlaufen. Drehen Sie dazu das Messwerk- zeug vor Beginn des Messvorgangs um 90° im bzw. gegen den Uhrzeigersinn. 1 609 92A 7S8 | (17.05.2022) Bosch Power ToolsDeutsch | 15 Lotgenauigkeit überprüfen Für die Überprüfung benötigen Sie eine freie Messstrecke auf festem Grund mit einem Abstand von ca. 2,5m zwischen Boden und Decke. – Stellen Sie das Messwerkzeug auf den Boden. Schalten Sie das Messwerkzeug ein und drehen Sie es auf der magnetischen Drehhalterung(3) so, dass der untere Laser- punkt auf dem Boden sichtbar ist. Lassen Sie das Messwerkzeug einnivellieren. 2,5 m – Markieren Sie die Mitte des oberen Laserpunktes an der Decke (PunktⅠ). Markieren Sie außerdem die Mitte des unteren Laserpunktes auf dem Boden (PunktⅡ).

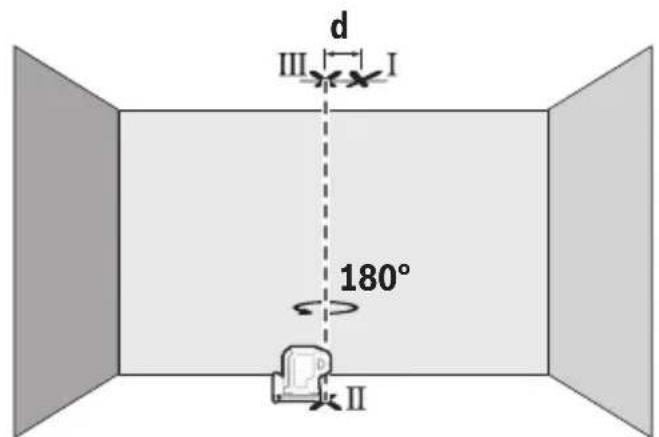

180° – Drehen Sie das Messwerkzeug um 180°. Positionieren Sie es so, dass die Mitte des unteren Laserpunktes auf dem bereits markierten PunktⅡ liegt. Lassen Sie das Mess- werkzeug einnivellieren. Markieren Sie die Mitte des oberen Laserpunktes (PunktⅢ). – Die Differenzd der beiden markierten PunkteⅠ undⅢ auf der Decke ergibt die tat- sächliche Abweichung des Messwerkzeugs von der Senkrechten. Die maximale zulässige Abweichung berechnen Sie wie folgt: doppelter Abstand zwischen Boden und Decke×0,35mm/m. Bosch Power Tools 1 609 92A 7S8 | (17.05.2022)16 | Deutsch Beispiel: Bei einem Abstand zwischen Boden und Decke von 2,5m darf die maximale Ab- weichung 2×2,5m×±0,35mm/m=±1,75mm betragen. Die PunkteⅠ undⅢ dürfen folglich höchstens 1,75mm auseinander liegen. Arbeitshinweise u Verwenden Sie immer nur die Mitte des Laserpunktes zum Markieren. Die Größe des Laserpunktes ändert sich mit der Entfernung. Arbeiten mit dem Stativ (Zubehör) Ein Stativ bietet eine stabile, höheneinstellbare Messunterlage. Setzen Sie das Mess- werkzeug mit der 1/4"-Stativaufnahme (4) auf das Gewinde des Stativs (11) oder eines handelsüblichen Fotostativs. Schrauben Sie das Messwerkzeug mit der Feststellschrau- be des Stativs fest. Richten Sie das Stativ grob aus, bevor Sie das Messwerkzeug einschalten. Befestigen mit der magnetischen Drehhalterung (sieheBilderA−B) Mit der integrierten magnetischen Drehhalterung(3) können Sie das Messwerkzeug an magnetisierbaren Materialien befestigen. u Halten Sie die Finger von der Rückseite der magnetischen Drehhalterung fern, wenn Sie die Drehhalterung an Oberflächen befestigen. Durch die starke Zugkraft der Magnete(7) können Ihre Finger eingeklemmt werden. Richten Sie die magnetische Drehhalterung(3) grob aus, bevor Sie das Messwerkzeug einschalten. Drehen Sie das Messwerkzeug auf der magnetischen Drehhalterung(3), um den unteren Laserpunkt sichtbar zu machen oder um mit dem waagerechten Laserpunkt Höhen zu übertragen. Lassen Sie das Messwerkzeug wieder auf der Drehhalterung einrasten, wenn Sie es ausschalten und transportieren (siehe BildB). Laser-Sichtbrille (Zubehör) Die Laser-Sichtbrille filtert das Umgebungslicht aus. Dadurch erscheint das Licht des La- sers für das Auge heller. u Verwenden Sie die Laser-Sichtbrille (Zubehör) nicht als Schutzbrille. Die Laser- Sichtbrille dient zum besseren Erkennen des Laserstrahls; sie schützt jedoch nicht vor der Laserstrahlung. u Verwenden Sie die Laser-Sichtbrille (Zubehör) nicht als Sonnenbrille oder im Straßenverkehr. Die Laser-Sichtbrille bietet keinen vollständigen UV-Schutz und ver- mindert die Farbwahrnehmung. 1 609 92A 7S8 | (17.05.2022) Bosch Power ToolsDeutsch | 17 Arbeitsbeispiele (sieheBilderC–E) Beispiele für Anwendungsmöglichkeiten des Messwerkzeugs finden Sie auf den Grafik- seiten. Wartung und Service Wartung und Reinigung Halten Sie das Messwerkzeug stets sauber. Tauchen Sie das Messwerkzeug nicht ins Wasser oder andere Flüssigkeiten. Wischen Sie Verschmutzungen mit einem feuchten, weichen Tuch ab. Verwenden Sie keine Reinigungs- oder Lösemittel. Reinigen Sie insbesondere die Flächen an der Austrittsöffnung des Lasers regelmäßig und achten Sie dabei auf Fusseln. Lagern und transportieren Sie das Messwerkzeug nur in der Schutztasche (12). Senden Sie im Reparaturfall das Messwerkzeug in der Schutztasche (12) ein. Kundendienst und Anwendungsberatung Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts so- wie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produk- ten und deren Zubehör. Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stelli- ge Sachnummer laut Typenschild des Produkts an. Deutschland Robert Bosch Power Tools GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Kundendienst: Tel.: (0711)40040460 E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com Unter www.bosch-pt.de können Sie online Ersatzteile bestellen oder Reparaturen anmel- den. Anwendungsberatung: Tel.: (0711)40040460 Fax: (0711)40040462 E-Mail: kundenberatung.ew@de.bosch.com Bosch Power Tools 1 609 92A 7S8 | (17.05.2022)18 | Deutsch Weitere Serviceadressen finden Sie unter: www.bosch-pt.com/serviceaddresses Entsorgung Messwerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederver- wertung zugeführt werden. Werfen Sie Messwerkzeuge und Batterien nicht in den Hausmüll! Nur für EU-Länder: Gemäß der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Messwerk- zeuge und gemäß der europäischen Richtlinie 2006/66/EG müssen defekte oder ver- brauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederver- wendung zugeführt werden. Bei unsachgemäßer Entsorgung können Elektro- und Elektronikaltgeräte aufgrund des möglichen Vorhandenseins gefährlicher Stoffe schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit haben. Nur für Deutschland: Informationen zur Rücknahme von Elektro-Altgeräten für private Haushalte Wie im Folgenden näher beschrieben, sind bestimmte Vertreiber zur unentgeltlichen Rücknahme von Altgeräten verpflichtet. Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400m² sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindes- tens 800m², die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,
