PANDUAN PENGGUNA GPL 5 G Professional BOSCH

id Petunjuk-Petunjuk untuk Penggunaan Orisinal vi Bn gc hng dn s dng

โทรศัพท์ 02 7587555 โทรสาร 02 7587525 สามารถดูที่อยู่ศูนย์บริการอื่นๆ ได้ที่: www.bosch-pt.com/serviceaddresses การกำจัดขยะ เครื่องมือวัด อุปกรณ์ประกอบ และหีบห่อ ต้องนำไปแยกประเภทวัสดุเพื่อส่งเข้าสู่ กระบวนการรีไซเคิลที่เป็นมิตรต่อสิ่งแวดล้อม อย่าทิ้งเครื่องมือวัดและแบตเตอรี่ลงในขยะบ้าน! Bosch Power Tools 1 609 92A 7S8 | (17.05.2022)408 | Bahasa Indonesia Bahasa Indonesia Petunjuk Keselamatan Petunjuk lengkap ini harus dibaca dan diperhatikan agar tidak terjadi bahaya dan Anda dapat bekerja dengan aman saat menggunakan alat ukur ini. Apabila alat ukur tidak digunakan sesuai dengan petunjuk yang disertakan, keamanan alat ukur dapat terganggu. Janganlah sekali-kali menutupi atau melepas label keselamatan kerja yang ada pada alat ukur ini. SIMPAN PETUNJUK INI DENGAN BAIK DAN BERIKAN KEPADA PEMILIK ALAT UKUR BERIKUTNYA. u Perhatian – jika perangkat pengoperasian atau perangkat pengaturan atau prosedur lain selain yang dituliskan di sini digunakan, hal ini dapat menyebabkan terjadinya paparan radiasi yang berbahaya. u Alat pengukur dikirim dengan tanda peringatan laser (ditandai dengan ilustrasi alat pengukur di halaman grafis). u Jika teks pada tanda peringatan laser tidak tertulis dalam bahasa negara Anda, tempelkan label yang tersedia dalam bahasa negara Anda di atas label berbahasa Inggris sebelum Anda menggunakan alat untuk pertama kalinya. Jangan melihat sinar laser ataupun mengarahkannya kepada orang lain atau hewan baik secara langsung maupun dari pantulan. Sinar laser dapat membutakan seseorang, menyebabkan kecelakaan atau merusak mata. u Jika radiasi laser mengenai mata, tutup mata Anda dan segera gerakkan kepala agar tidak terkena sorotan laser. u Jangan mengubah peralatan laser. u Jangan gunakan kacamata pelihat laser (aksesori) sebagai kacamata pelindung. Kacamata pelihat laser digunakan untuk mendeteksi sinar laser dengan lebih baik, namun tidak melindungi dari sinar laser. u Jangan gunakan kacamata pelihat laser (aksesori) sebagai kacamata hitam atau di jalan raya. Kacamata pelihat laser tidak menawarkan perlindungan penuh terhadap sinar UV dan mengurangi persepsi warna. u Perbaiki alat ukur hanya di teknisi ahli resmi dan gunakan hanya suku cadang asli. Dengan demikian, keselamatan kerja dengan alat ukur ini selalu terjamin. 1 609 92A 7S8 | (17.05.2022) Bosch Power ToolsBahasa Indonesia | 409 u Jangan biarkan anak-anak menggunakan alat ukur laser tanpa pengawasan. Hal ini dapat menyilaukan orang lain atau diri sendiri secara tidak sengaja. u Jangan mengoperasikan alat ukur di area yang berpotensi meledak yang di dalamnya terdapat cairan, gas, atau serbuk yang dapat terbakar. Di dalam alat pengukur dapat terjadi bunga api, yang lalu menyulut debu atau uap. Jauhkan magnet dari alat implan atau perangkat medis semacamnya, seperti misalnya alat pacu jantung atau pompa insulin. Magnetmenciptakan medan yang dapat memengaruhi fungsi alat implan atau perangkat medis. u Jauhkan alat pengukur dari media data magnetis dan perangkat yang sensitif terhadap magnet. Daya magnet dapat mengakibatkan data-data hilang secara permanen. Spesifikasi produk dan performa Perhatikan ilustrasi yang terdapat pada bagian depan panduan pengoperasian. Tujuan penggunaan Alat pengukur ini cocok untuk menentukan dan memeriksa penjajaran horizontal serta titik tegak lurus. Alat ukur ditujukan untuk digunakan di dalam maupun di luar ruangan. Ilustrasi komponen Nomor-nomor pada ilustrasi komponen sesuai dengan gambar alat pengukur pada halaman gambar. (1) Outlet sinar laser (2) Tombol on/off (3) Dudukan putar magnetis (4) Dudukan tripod 1/4" (5) Pengunci tutup kompartemen baterai (6) Tutup kompartemen baterai (7) Magnet (8) Label peringatan laser (9) Nomor seri Bosch Power Tools 1 609 92A 7S8 | (17.05.2022)410 | Bahasa Indonesia (10) Kacamata laser

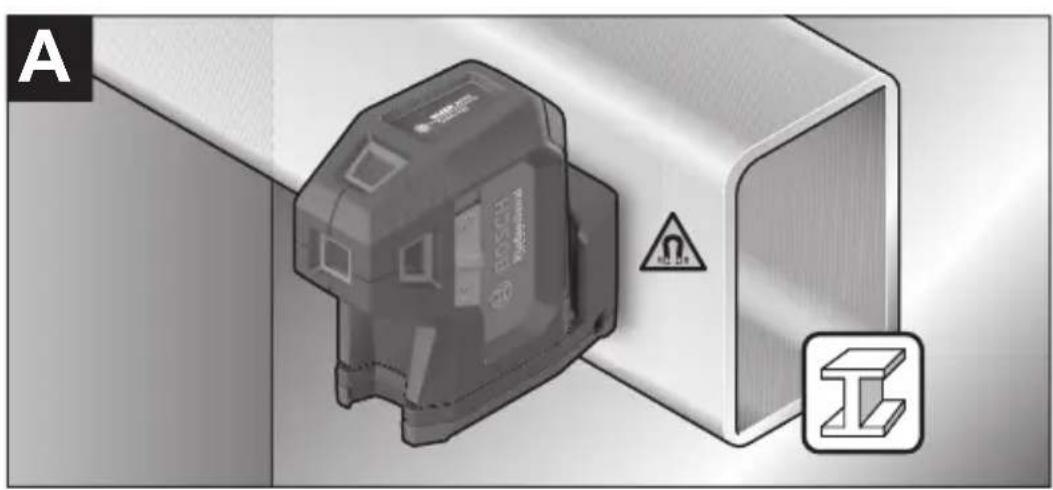

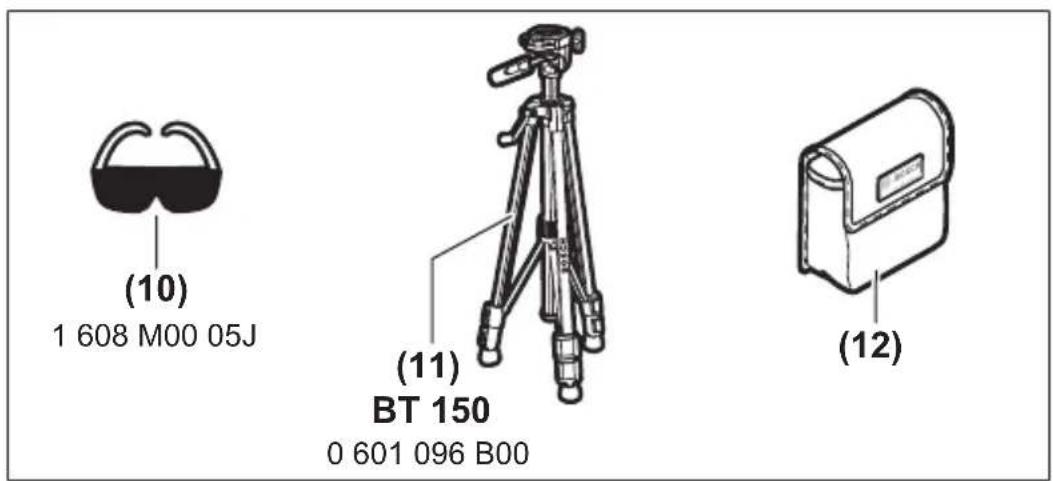

Aksesori yang ada pada gambar atau yang dijelaskan tidak termasuk dalam lingkup pengiriman standar. Semua aksesori yang ada dapat Anda lihat dalam program aksesori kami. Data teknis Laser titik GPL 3 G Laser titik GPL 5 G Nomor seri GPL3G 3601K66N.. Nomor seri GPL5G 3601K66P.. Area kerja

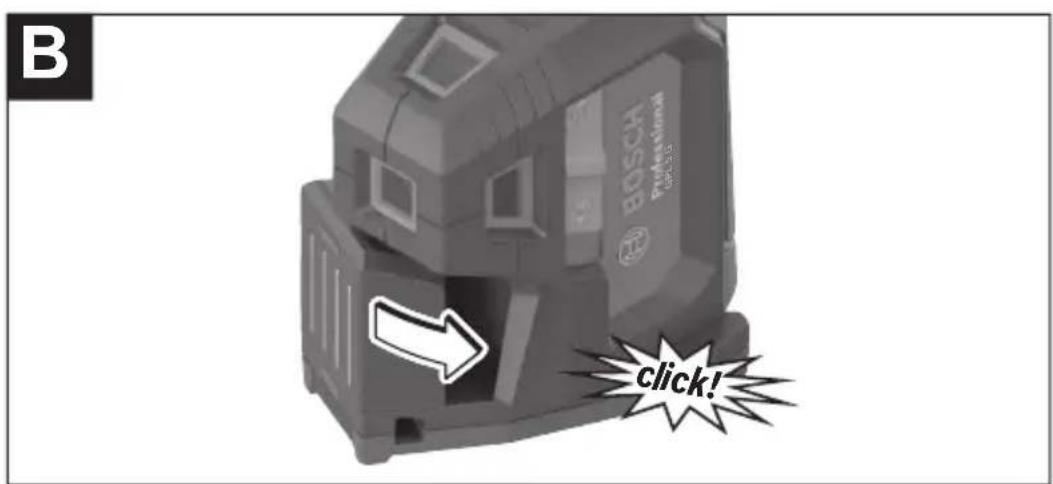

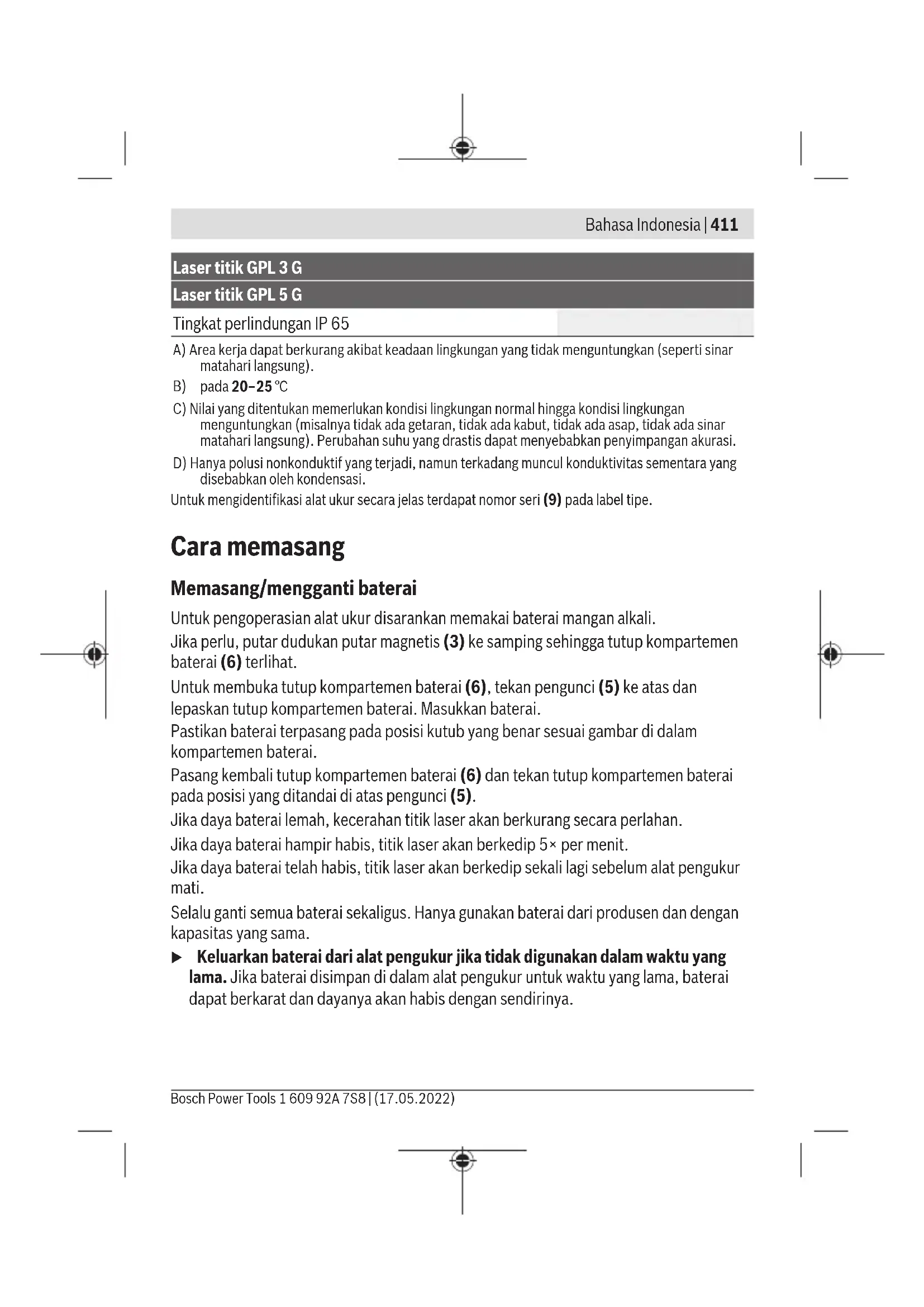

Berat sesuai dengan EPTA-Procedure01:2014 0,35kg Dimensi (panjang × lebar × tinggi) 115× 50× 113mm 1 609 92A 7S8 | (17.05.2022) Bosch Power ToolsBahasa Indonesia | 411 Laser titik GPL 3 G Laser titik GPL 5 G Tingkat perlindungan IP65 A) Area kerja dapat berkurang akibat keadaan lingkungan yang tidak menguntungkan (seperti sinar matahari langsung).

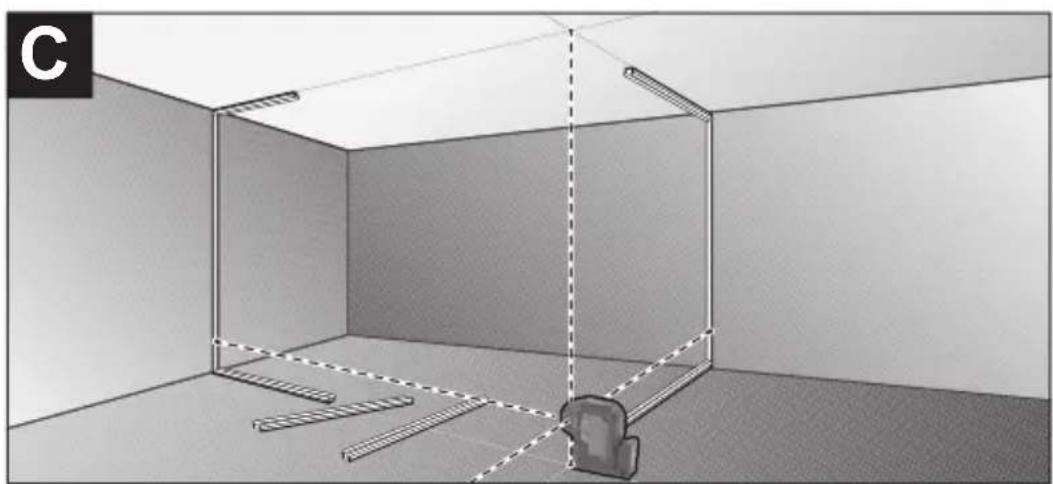

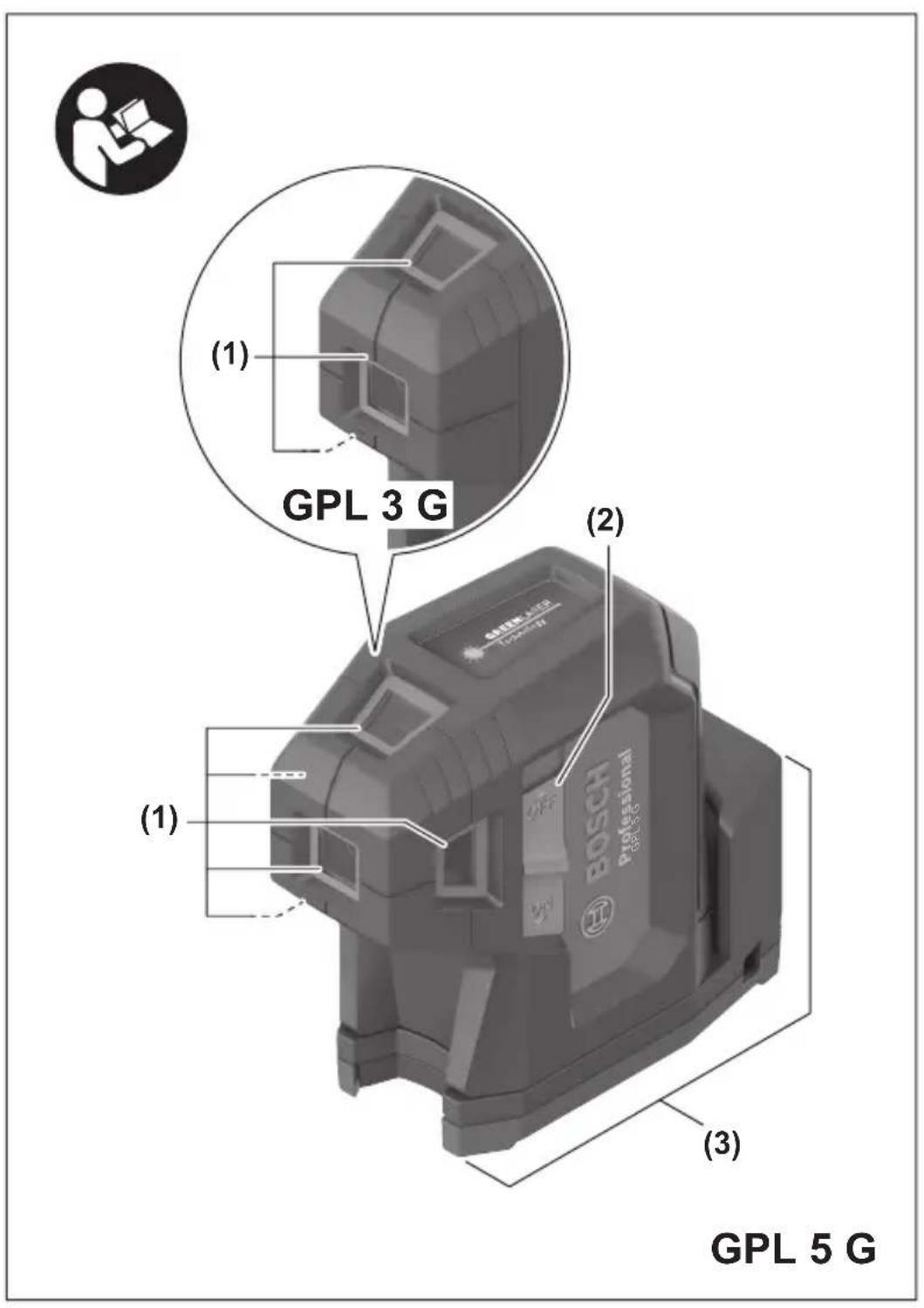

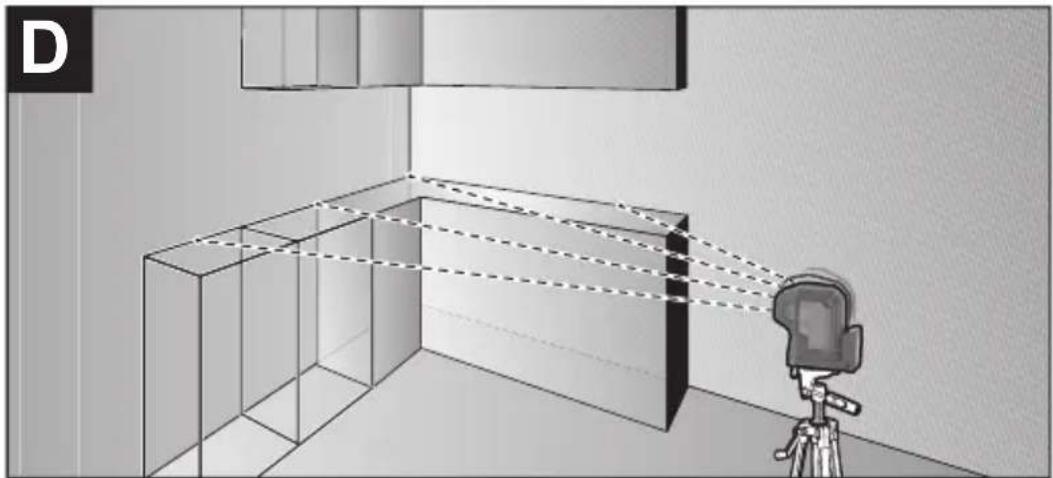

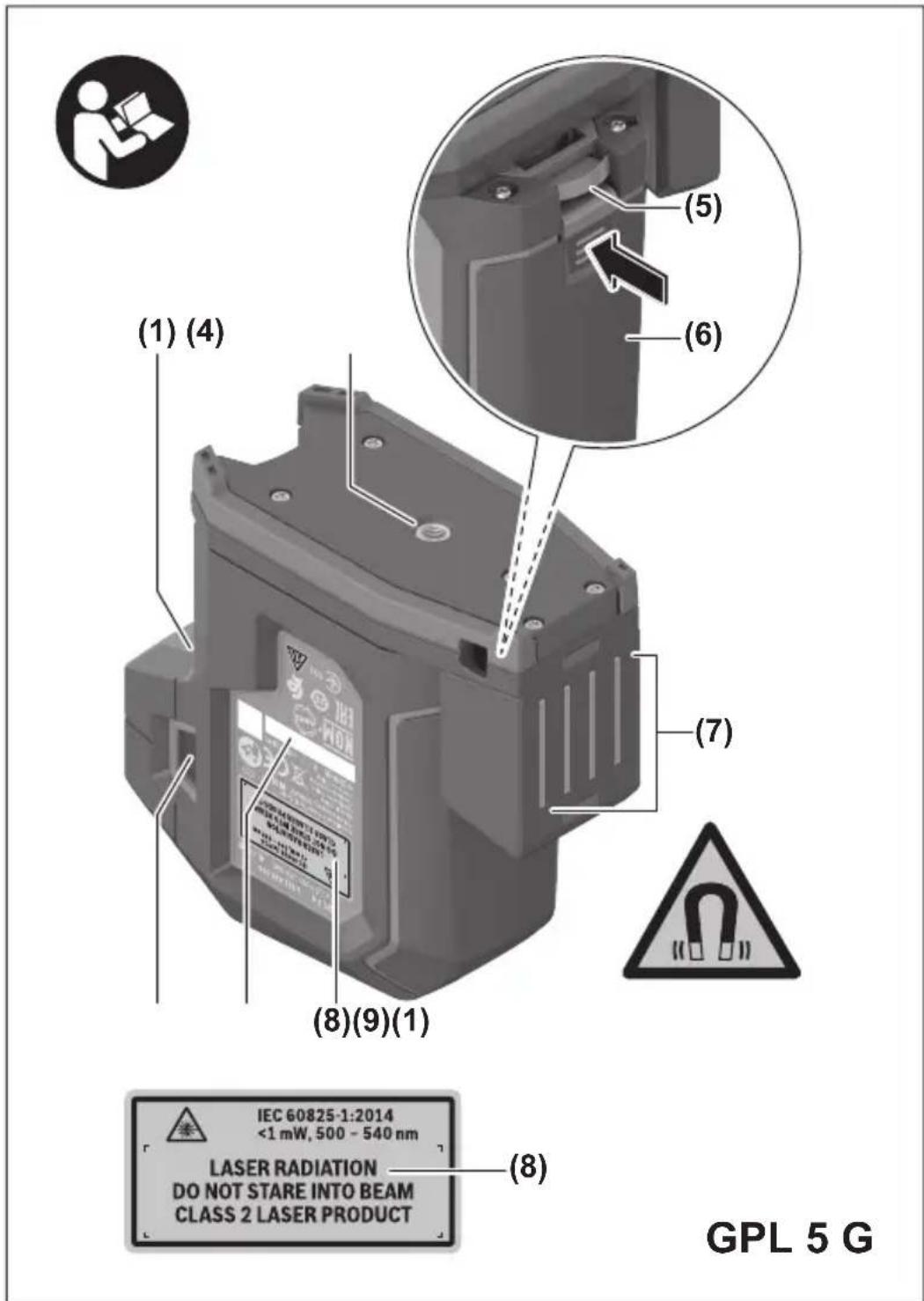

pada 20–25°C C) Nilai yang ditentukan memerlukan kondisi lingkungan normal hingga kondisi lingkungan menguntungkan (misalnya tidak ada getaran, tidak ada kabut, tidak ada asap, tidak ada sinar matahari langsung). Perubahan suhu yang drastis dapat menyebabkan penyimpangan akurasi. D) Hanya polusi nonkonduktif yang terjadi, namun terkadang muncul konduktivitas sementara yang disebabkan oleh kondensasi. Untuk mengidentifikasi alat ukur secara jelas terdapat nomor seri (9) pada label tipe. Cara memasang Memasang/mengganti baterai Untuk pengoperasian alat ukur disarankan memakai baterai mangan alkali. Jika perlu, putar dudukan putar magnetis(3) ke samping sehingga tutup kompartemen baterai(6) terlihat. Untuk membuka tutup kompartemen baterai (6), tekan pengunci (5) ke atas dan lepaskan tutup kompartemen baterai. Masukkan baterai. Pastikan baterai terpasang pada posisi kutub yang benar sesuai gambar di dalam kompartemen baterai. Pasang kembali tutup kompartemen baterai (6) dan tekan tutup kompartemen baterai pada posisi yang ditandai di atas pengunci (5). Jika daya baterai lemah, kecerahan titik laser akan berkurang secara perlahan. Jika daya baterai hampir habis, titik laser akan berkedip 5× per menit. Jika daya baterai telah habis, titik laser akan berkedip sekali lagi sebelum alat pengukur mati. Selalu ganti semua baterai sekaligus. Hanya gunakan baterai dari produsen dan dengan kapasitas yang sama. u Keluarkan baterai dari alat pengukur jika tidak digunakan dalam waktu yang lama. Jika baterai disimpan di dalam alat pengukur untuk waktu yang lama, baterai dapat berkarat dan dayanya akan habis dengan sendirinya. Bosch Power Tools 1 609 92A 7S8 | (17.05.2022)412 | Bahasa Indonesia Penggunaan Cara penggunaan u Lindungilah alat ukur dari cairan dan sinar matahari langsung. u Jauhkan alat pengukur dari suhu atau perubahan suhu yang ekstrem. Jangan biarkan alat pengukur berada terlalu lama di dalam kendaraan. Saat perubahan suhu besar, biarkan alat ukur menyesuaikan suhu lingkungan terlebih dulu dan selalu lakukan pemeriksaan akurasi sebelum melanjutkan pekerjaan dengan (lihat „Pemeriksaan keakuratan alat ukur“, Halaman413). Pada suhu atau perubahan suhu ekstrem, ketepatan alat pengukur dapat terganggu. u Hindari guncangan atau benturan yang keras pada alat ukur. Apabila setelah terjadi pengaruh eksternal yang kuat pada alat ukur, disarankan untuk memeriksa akurasi alat ukur sebelum digunakan kembali (lihat „Pemeriksaan keakuratan alat ukur“, Halaman413). u Matikan alat ukur saat memindahkan. Jika alat ukur dimatikan, unit pendulum akan terkunci yang dapat rusak jika terkena guncangan. Mengaktifkan/menonaktifkan perkakas listrik Untuk menyalakan alat pengukur, geser tombol on/off (2) ke posisi ON. Alat pengukur segera mengeluarkan sinar laser dari outlet sinar laser (1) begitu dinyalakan. u Jangan mengarahkan sinar laser pada orang lain atau binatang dan jangan melihat ke sinar laser, juga tidak dari jarak jauh. Untuk mematikan alat pengukur, geser tombol on/off (2) ke posisi OFF. Unit pendulum akan terkunci ketika alat pengukur dimatikan. u Jangan biarkan alat ukur yang aktif berada di luar pengawasan dan matikan alat ukur setelah digunakan. Sinar laser dapat menyilaukan mata orang lain. Saat suhu pengoperasian melebihi batas maksimum yang diperbolehkan sebesar 45°C, alat akan mati untuk melindungi dioda laser. Setelah alat pengukur menjadi dingin, alat pengukur siap dipakai dan bisa dihidupkan kembali. Penonaktifan otomatis Alat pengukur mati secara otomatis setelah 60menit pengoperasian. Penonaktifan otomatis akan diatur ulang pada 60menit apabila alat pengukur yang dihidupkan berada di luar area perataan otomatis (titik laser berkedip terus-menerus). Levelling otomatis Pasang alat pengukur pada permukaan yang datar dan stabil atau kencangkan pada tripod(11). 1 609 92A 7S8 | (17.05.2022) Bosch Power ToolsBahasa Indonesia | 413 Untuk penggunaan titik laser bawah, putar alat pengukur pada dudukan putar magnetis(3) sehingga titik laser dapat terlihat di atas permukaan lantai. Setelah dihidupkan, perataan otomatis akan menyeimbangkan keadaan yang tidak rata di dalam area perataan otomatis sebesar ±4° secara otomatis. Perataan selesai begitu titik laser menyala terus-menerus dan tidak lagi bergerak. Jika perataan otomatis tidak dapat dilakukan, misalnya karena permukaan posisi alat pengukur menyimpang lebih dari 4° dari posisi horizontal, titik laser akan berkedip terus- menerus dalam tempo yang cepat. Pada situasi tersebut, letakkan alat pengukur secara horizontal dan tunggu hingga perataan otomatis dimulai. Titik laser akan menyala terus-menerus begitu alat pengukur berada di dalam area perataan otomatis sebesar ±4°. Jika selama pengoperasian, alat pengukur mengalami guncangan atau dipindahkan, alat pengukur akan melakukan perataan secara otomatis. Setelah perataan ulang dilakukan, periksa posisi dari titik laser horizontal atau vertikal terkait titik acuannya untuk menghindari terjadinya kesalahan akibat alat pengukur bergeser. Pemeriksaan keakuratan alat ukur Pengaruh terhadap ketelitian Suhu sekitar memberikan pengaruh terbesar. Khususnya perbedaan suhu dari tanah ke atas dapat mempengaruhi sinar laser. Berhubung perbedaan dari lapisan-lapisan suhu di dekat tanah paling besar, alat ukur mulai jarak pengukuran sebesar 20 m sebaiknya selalu dipasang pada tripod. Selain itu alat ukur sebaiknya dipasang di bagian tengah permukaan kerja. Selain pengaruh dari luar, pengaruh khusus perangkat juga dapat menyebabkan kerusakan (seperti misalnya benturan atau guncangan keras). Oleh karena itu, periksa ketepatan levelling terlebih dahulu sebelum memulai proses. Jika pada pemeriksaan akurasi ternyata hasil pengukuran melebihi ambang batas maksimal, bawa alat pengukur ke Service Center Bosch untuk reparasi. Memeriksa akurasi perataan horizontal Untuk melakukan pemeriksaan ini diperlukan jarak kosong sepanjang 5m pada permukaan yang stabil di antara dua dinding A dan B. – Pasang alat pengukur di dekat dindingA pada tripod atau letakkan pada permukaan yang stabil dan rata. Hidupkan alat pengukur. Bosch Power Tools 1 609 92A 7S8 | (17.05.2022)414 | Bahasa Indonesia

– Sesuaikan tinggi alat pengukur (dengan bantuan tripod atau jika perlu ditopang) sehingga pusat titik sinar laser tepat menyentuh titik yang ditandai sebelumnya Ⅱ pada dinding B.

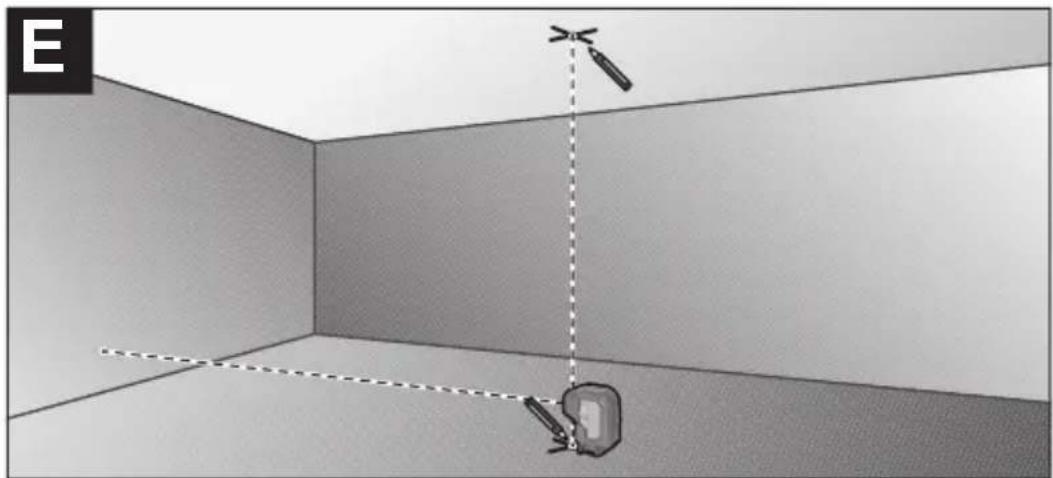

180° – Putar alat pengukur sebesar 180° tanpa mengubah ketinggian. Biarkan alat pengukur melakukan levelling dan tandai pusat titik sinar laser pada dindingA (titikⅢ). Pastikan titikⅢ terletak vertikal di atas atau di bawah titikⅠ. – Selisih d dari kedua titik Ⅰ dan Ⅲ yang ditandai pada dinding A memberikan selisih ketinggian sebenarnya dari alat pengukur sepanjang sumbu memanjang. Pada jarak ukur 2×5m=10m simpangan maksimal yang diperbolehkan adalah sebesar: 10m×±0,35mm/m=±3,5mm. Selisih d antara titik Ⅰ dan Ⅲ hanya diperbolehkan maksimum 3,5mm. GPL5G: Ulangi proses pengukuran pada sinar laser dua sisi yang menyusur di sepanjang sumbu melintang pada alat pengukur. Sebelum memulai proses pengukuran, putar alat pengukur sebesar 90° searah atau berlawanan arah jarum jam. Bosch Power Tools 1 609 92A 7S8 | (17.05.2022)416 | Bahasa Indonesia Memeriksa ketepatan tegak lurus Untuk melakukan pemeriksaan ini diperlukan jarak kosong dengan jarak sekitar 2,5m pada permukaan yang stabil antara lantai dan langit-langit. – Letakkan alat pengukur di atas permukaan lantai. Hidupkan alat pengukur dan putar pada dudukan putar magnetis(3) sehingga titik laser bawah dapat terlihat di atas permukaan lantai. Biarkan alat pengukur melakukan perataan. 2,5 m – Tandai pusat titik laser atas pada penutup (titik Ⅰ). Selain itu, tandai pusat titik laser bawah di atas lantai (titik Ⅱ).
