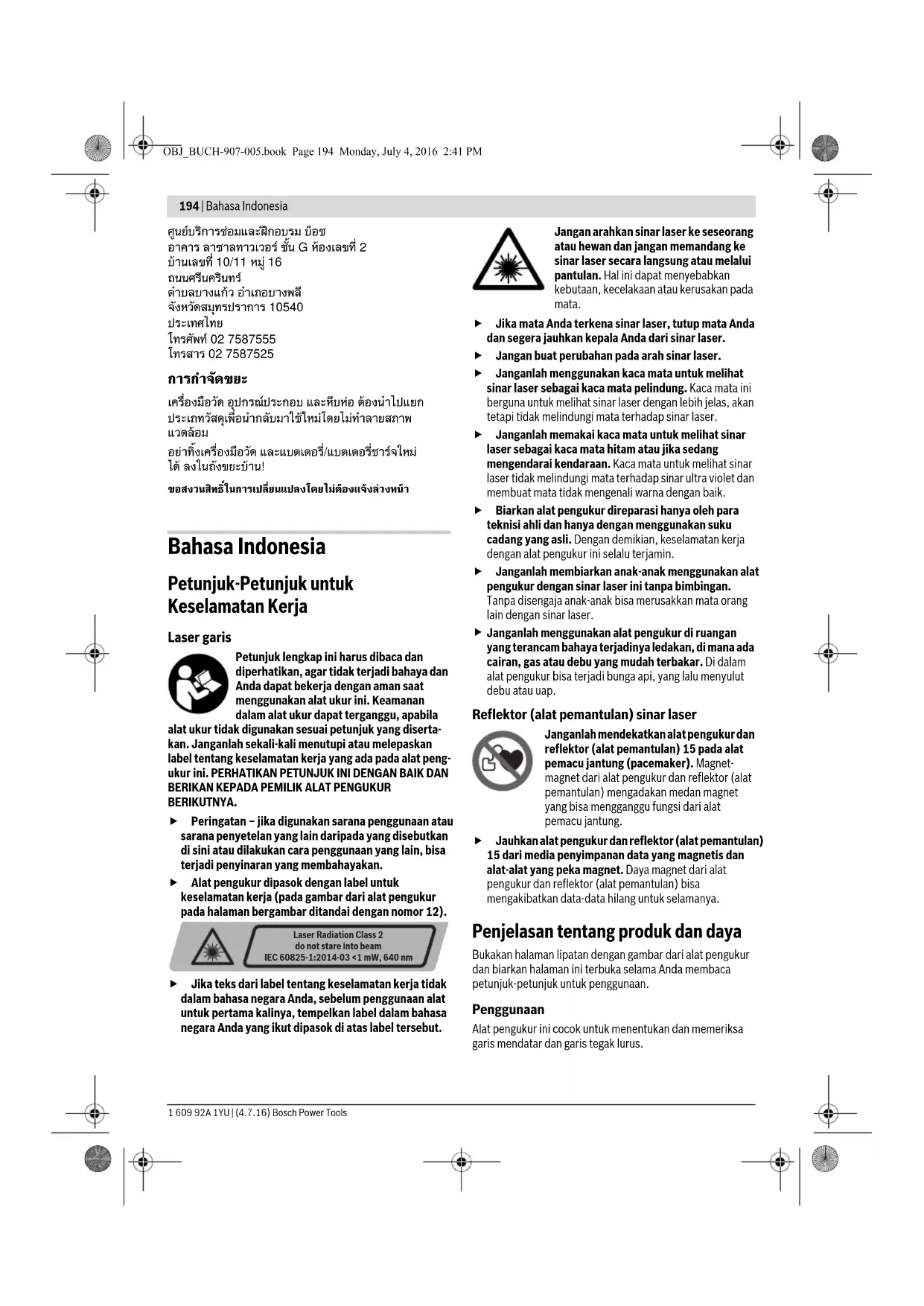

Notice BOSCH GLL 280 P Professional - page 194
Pick your language and provide your email: we'll send you a specifically translated version.

Pertanyaan pengguna tentang GLL 280 P Professional BOSCH

0 pertanyaan tentang perangkat ini. Jawab yang Anda tahu atau ajukan milik Anda sendiri.

Ajukan pertanyaan baru tentang perangkat ini

Email Anda tetap pribadi: hanya digunakan untuk memberi tahu Anda jika seseorang menjawab pertanyaan Anda.

Belum ada pertanyaan. Jadilah yang pertama bertanya.

Unduh instruksi untuk 3047 dalam format PDF gratis! Temukan panduan Anda GLL 280 P Professional - BOSCH dan ambil kembali perangkat elektronik Anda. Di halaman ini diterbitkan semua dokumen yang diperlukan untuk penggunaan perangkat Anda. GLL 280 P Professional merek BOSCH.

PANDUAN PENGGUNA GLL 280 P Professional BOSCH

Petunjuk-Petunjuk untuk

Penggunaan Crisinal

194 | Bahasa Indonesia

Petunjuk-Petunjuk untuk Keselamatan Kerja

Laser garis

BOSCH GLL 280 P Professional - Laser garis - 1

Petunjuk lengkap ini harus dibaca dan diperhatikan, agar tidak terjadi bahaya dan Anda dapat bekerja dengan aman saat menggunakan alat ukur ini. Keamanan dalam alat ukur dapat terganggu, apabila

alat ukur tidak digunakan sesuai petunjuk yang disertakan. Janganlah sekali-kali menutupi atau melepaskan label tentang keselamatan kerja yang ada pada alat pengukur ini. PERHATIKAN PETUNJUK INI DENGAN BAIK DAN BERIKAN KEPADA PEMILIK ALAT PENGUKUR BERIKUTNYA.

▶ Peringatan – jika digunakan sarana penggunaan atau sarana penyetelan yang lain daripada yang disebutkan di sini atau dilakukan cara penggunaan yang lain, bisa terjadi penyinaran yang membahayakan. ▶ Alat pengukur dipasok dengan label untuk keselamatan kerja (pada gambar dari alat pengukur pada halaman bergambar ditandai dengan nomor 12).

BOSCH GLL 280 P Professional - Laser garis - 2

Jika teks dari label tentang keselamatan kerja tidak dalam bahasa negara Anda, sebelum penggunaan alat untuk pertama kalinya, tempelkan label dalam bahasa negara Anda yang ikut dipasok di atas label tersebut.

BOSCH GLL 280 P Professional - Laser garis - 3

Jangan arahkan sinar laser ke seseorang atau hewan dan jangan memandang ke sinar laser secara langsung atau melalui pantulan. Hal ini dapat menyebabkan kebutaan, kecelakaan atau kerusakan pada mata.

Jika mata Anda terkena sinar laser, tutup mata Anda dan segera jauhkan kepala Anda dari sinar laser. Jangan buat perubahan pada arah sinar laser. Janganlah menggunakan kaca mata untuk melihat sinar laser sebagai kaca mata pelindung. Kaca mata ini berguna untuk melihat sinar laser dengan lebih jelas, akan tetapi tidak melindungi mata terhadap sinar laser. Janganlah memakai kaca mata untuk melihat sinar laser sebagai kaca mata hitam atau jika sedang mengendarai kendaraan. Kaca mata untuk melihat sinar laser tidak melindungi mata terhadap sinar ultra violet dan membuat mata tidak mengenali warna dengan baik. Biarkan alat pengukur direparasi hanya oleh para teknisi ahli dan hanya dengan menggunakan suku cadang yang asli. Dengan demikian, keselamatan kerja dengan alat pengukur ini selalu terjamin. Janganlah membiarkan anak-anak menggunakan alat pengukur dengan sinar laser ini tanpa bimbingan. Tanpa disengaja anak-anak bisa merusakkan mata orang lain dengan sinar laser. Janganlah menggunakan alat pengukur di ruangan yang terancam bahaya terjadinya ledakan, di mana ada cairan, gas atau debu yang mudah terbakar. Di dalam alat pengukur bisa terjadi bunga api, yang lalu menyulut debu atau uap.

Reflektor (alat pemantulan) sinar laser

BOSCH GLL 280 P Professional - Reflektor (alat pemantulan) sinar laser - 1

Janganlah mendekatkan alat pengukur dan reflektor (alat pemantulan) 15 pada alat pemacu jantung (pacemaker). Magnet-magnet dari alat pengukur dan reflektor (alat pemantulan) mengadakan medan magnet yang bisa mengganggu fungsi dari alat pemacu jantung.

Jauhkan alat pengukur dan reflektor (alat pemantulan) dari media penyimpanan data yang magnetis dan alat-alat yang peka magnet. Daya magnet dari alat pengukur dan reflektor (alat pemantulan) bisa mengakibatkan data-data hilang untuk selamanya.

Penjelasan tentang produk dan daya

Bukakan halaman lipatan dengan gambar dari alat pengukur dan biarkan halaman ini terbuka selama Anda membaca petunjuk-petunjuk untuk penggunaan.

Penggunaan

Alat pengukur ini cocok untuk menentukan dan memeriksa garis mendatar dan garis tegak lurus.

BOSCH GLL 280 P Professional - Penggunaan - 1

BOSCH GLL 280 P Professional - Penggunaan - 2

BOSCH GLL 280 P Professional - Penggunaan - 3

BOSCH GLL 280 P Professional - Penggunaan - 4

BOSCH GLL 280 P Professional - Penggunaan - 5

BOSCH GLL 280 P Professional - Penggunaan - 6

BOSCH GLL 280 P Professional - Penggunaan - 7

BOSCH GLL 280 P Professional - Penggunaan - 8

Keterangan tentang kebisingan

Tingkat tekanan suara dari sinyal audio pada jarak satu meter adalah 80 dB(A).

Jangan memegang alat pengukur dekat dengan telinga Anda!

Bagian-bagian pada gambar

Nomor-nomor dari bagian-bagian alat pengukur pada gambar sesuai dengan gambar alat pengukur pada halaman bergambar.

1 Lubang pengedar sinar laser 2 Petanda untuk baterai 3 Tombol untuk fungsi pulsa 4 Simbol fungsi pulsa 5 Tombol untuk menyetel jenis penggunaan 6 Simbol penggunaan tanpa penyetelan otomatis 7 Tombol untuk menghidupkan dan mematikan 8 Ulir untuk tripod 5/8" 9 Ulir untuk tripod 1/4"

10 Tutup kotak baterai

11 Penguncian tutup kotak baterai

12 Label keselamatan kerja dengan laser

13 Nomor model

14 Magnet-magnet

15 Reflektor (alat pemantulan) sinar laser

16 Pelat ukur dengan kaki*

17 Alat penerima laser*

18 Tas pelindung*

19 Penopang universal*

20 Tiang teleskop*

21 Kaca mata untuk melihat sinar laser*

22 Tripod*

* Aksesori yang ada dalam gambar atau yang dijelaskan tidak termasuk dalam alat pengukur standar yang dipasok.

Data teknis

Laser garis GLL 2-80 P
Nomor model3 601 K63 2..
Jarak pengukuran hingga1)
- penggunaan standar20 m
- penggunaan dengan fungsi pulsa15 m
- penggunaan dengan alat penerima laser5-80m
Ketelitian pengukuran±0,2mm/m
Batas penyetelan otomatis khusus±4°
Waktu penyetelan khusus<4s

1) Jarak pengukuran bisa berkurang, jika keadaan sekeliling tidak menguntungkan (misalnya sinar matahari yang langsung). Anda bisa mengidentifikasikan alat pengukur Anda dengan pasti, dengan nomor seri 13 pada label tipe.

1) Jarak pengukuran bisa berkurang, jika keadaan sekeliling tidak menguntungkan (misalnya sinar matahari yang langsung). Anda bisa mengidentifikasikan alat pengukur Anda dengan pasti, dengan nomor seri 13 pada label tipe.

Cara memasang

Memasang/mengganti baterai

Untuk menjalankan alat pengukur ini dianjurkan penggunaan baterai-baterai mangan-alkali.

Untuk membuka tutup kotak baterai 10, geserkan penguncian tutup kotak baterai 11 dalam arah panah dan bukakan tutup kotak baterai. Pasangkan baterai-baterai.

Perhatikan positip dan negatip dari baterai, sesuai dengan gambar pada bagian dalam dari tutup kotak baterai.

Jika baterai-baterai mulai mengosong, berbunyi satu nada sinyal selama 5 detik. Petanda baterai 2 berkedip-kedip merah secara menerus. Alat pengukur masih bisa digunakan selama kurang dari 2 jam.

Jika baterai-baterai pada waktu alat pengukur dihidupkan sudah lemah, nada sinyal 5 detik berbunyi segera setelah alat pengukur dihidupkan.

Gantikanlah selalu semua baterai sekaligus. Gunakanlah baterai-baterai yang sama mereknya dan dengan kapasitas yang sama.

Keluarkanlah baterai-baterai dari alat pengukur, jika alat pengukur tidak digunakan untuk waktu yang lama. Jika baterai disimpan untuk waktu yang lama, baterai bisa berkorosi dan mengosong sendiri.

BOSCH GLL 280 P Professional - Memasang/mengganti baterai - 1

BOSCH GLL 280 P Professional - Memasang/mengganti baterai - 2

BOSCH GLL 280 P Professional - Memasang/mengganti baterai - 3

BOSCH GLL 280 P Professional - Memasang/mengganti baterai - 4

BOSCH GLL 280 P Professional - Memasang/mengganti baterai - 5

BOSCH GLL 280 P Professional - Memasang/mengganti baterai - 6

BOSCH GLL 280 P Professional - Memasang/mengganti baterai - 7

BOSCH GLL 280 P Professional - Memasang/mengganti baterai - 8

Penggunaan

Cara penggunaan

Selama menggunakan alat pengukur, dalam keadaan tertentu bisa berbunyi nada sinyal yang keras. Oleh sebab itu jauhkan alat pengukur dari telinga Anda atau dari orang lain. Nada yang keras bisa merusakkan pendengaran. Lindungilah alat pengukur terhadap cairan dan sinar matahari yang langsung. Jagalah supaya alat pengukur tidak terkena suhu yang luar biasa atau perubahan suhu yang luar biasa. Misalnya, janganlah meninggalkan alat pengukur untuk waktu yang lama di dalam mobil. Jika ada perubahan suhu yang besar, biarkan alat pengukur mencapai suhu yang merata dahulu sebelum Anda mulai menggunakannya. Pada suhu yang luar biasa atau jika ada perubahan suhu yang luar biasa, ketelitian pengukuran alat pengukur bisa terganggu. Jagalah supaya alat pengukur tidak terbentur atau terjatuh. Jika alat pengukur rusak, ketelitian pengukuran bisa terganggu. Setelah alat pengukur terbentur atau terjatuh, periksalah garis-garis laser atau sinar-sinar tegak lurus dengan mencocokkan pada garis pedoman horizontal atau vertikal yang dikenal atau pada titik-titik tegak lurus yang sudah diperiksa. Sebelum mengangkut alat pengukur, matikan dahulu alat pengukur. Jika alat pengukur dimatikan, unit penimbang terkunci, karena unit penimbang ini bisa rusak jika terkena goncangan.

Untuk menghidupkan alat pengukur, dorongkan tombol untuk menghidupkan dan mematikan 7 pada kedudukan "on" (untuk pekerjaan tanpa penyetelan otomatis) atau pada kedudukan "on" (untuk pekerjaan dengan penyetelan otomatis). Segera setelah alat pengukur dihidupkan, alat pengukur mengedarkan garis-garis laser dari lubang-lubang pengedar 1.

Janganlah mengarahkan sinar laser pada orang-orang lain atau binatang dan janganlah melihat ke sinar laser, juga tidak dari jarak jauh. Janganlah meninggalkan alat pengukur yang hidup tanpa pengawasan dan matikan segera alat pengukur setelah penggunaannya. Sinar laser bisa merusakkan mata dari orang-orang lain.

Jika suhu kerja maks. yang diizinkan sebesar 45°C dilampaui, alat pengukur padam sendiri untuk melindungi diode laser. Setelah alat pengukur menjadi dingin, alat pengukur siap pakai dan bisa dihidupkan kembali.

Mematikan pemadaman otomatis

Jika selama kira-kira 30 menit tidak ada tombol pada alat pengukur yang ditekan, untuk menghemat baterai, alat pengukur padam secara otomatis.

Untuk menghidupkan kembali alat pengukur setelah pemadaman otomatis, geserkan dahulu tombol untuk menghidupkan

dan mematikan 7 ke posisi „off“ dan kemudian alat pengukur dihidupkan lagi, atau tekankan satu kali tombol untuk menyetel jenis penggunaan 5 atau tombol untuk fungsi pulsa 3.

Untuk mematikan pemadaman otomatis, tekankan (pada alat pengukur dalam penyetelan hidup) tombol untuk menyetel jenis penggunaan 5 selama paling sedikit 3 detik. Jika pemadaman otomatis sudah mati, sinar laser-sinar laser berkedip-kedip sebentar sebagai konfirmasinya.

Untuk menghidupkan pemadaman otomatis, matikan alat pengukur dan kemudian hidupkan kembali, atau sebagai gantinya, tekankan tombol untuk menyetel jenis penggunaan 5 selama paling sedikit 3 detik.

Mematikan nada sinyal

Setelah alat pengukur dihidupkan, fungsi nada sinyal selalu dalam keadaan aktif.

Untuk mematikan atau mengaktifkan fungsi nada sinyal, tekankan sekaligus tombol untuk menyetel jenis penggunaan 5 dan tombol untuk fungsi pulsa 3 dan tahankan tekanan selama paling sedikit 3 detik.

Baik pada waktu mengaktifkan maupun mematikan fungsi nada sinyal berbunyi tiga nada sinyal yang pendek sebagai konfirmasinya.

Macam penggunaan

Alat pengukur dilengkapi dengan tiga jenis penggunaan, dan Anda sewaktu-waktu bisa mengganti penggunaannya:

  • penggunaan mendatar: menghasilkan satu bidang laser mendatar,
  • penggunaan tegak lurus: menghasilkan satu bidang laser tegak lurus,
  • penggunaan garis silang: menghasilkan satu bidang laser mendatar dan satu bidang laser tegak lurus.

Setelah dihidupkan, alat pengukur berada pada penggunaan mendatar. Untuk merubah jenis penggunaan, tekan tombol untuk menyetel jenis penggunaan 5.

Ketiga jenis penggunaan bisa disetelkan dengan dan juga tanpa penyetelan otomatis.

Fungsi pulsa

Untuk penggunaan dengan alat penerima laser 17 harus dihidupkan fungsi pulsa – tidak tergantung dari jenis penggunaan yang dipilih –.

Pada fungsi pulsa garis-garis laser berkedip-kedip dengan frekuensi yang sangat tinggi, sehingga bisa diterima oleh alat penerima laser 17.

Untuk menghidupkan fungsi pulsa, tekan tombol 3. Jika fungsi pulsa hidup, petanda 4 menyala hijau.

Bagi mata manusia, garis-garis laser menjadi kurang jelas jika fungsi pulsa dihidupkan. Oleh karena itu pada penggunaan tanpa alat penerima laser, matikan fungsi pulsa dengan cara menekan sekali lagi tombol 3. Jika fungsi pulsa mati, petanda 4 padam.

BOSCH GLL 280 P Professional - Fungsi pulsa - 1

BOSCH GLL 280 P Professional - Fungsi pulsa - 2

BOSCH GLL 280 P Professional - Fungsi pulsa - 3

BOSCH GLL 280 P Professional - Fungsi pulsa - 4

BOSCH GLL 280 P Professional - Fungsi pulsa - 5

BOSCH GLL 280 P Professional - Fungsi pulsa - 6

BOSCH GLL 280 P Professional - Fungsi pulsa - 7

BOSCH GLL 280 P Professional - Fungsi pulsa - 8

BOSCH GLL 280 P Professional - Fungsi pulsa - 9

BOSCH GLL 280 P Professional - Fungsi pulsa - 10

Penyetelan otomatis

Bekerja dengan penyetelan otomatis

Pasangkan alat pengukur pada alas yang datar dan keras, kencangkan pada penopang 19 atau tripod 22.

Penyetelan otomatis menyeimbangkan ketidak rataan dalam batas-batas penyetelan otomatis sebesar ±4° secara otomatis. Penyetelan otomatis sudah rampung, jika garis laser-garis laser tidak bergerak lagi.

Jika penyetelan otomatis tidak bisa berfungsi, misalnya jika alas keberadaan alat pengukur berbeda lebih dari 4° dari garis mendatar, garis laser-garis laser berkedip-kedip secara cepat. Jika fungsi nada sinyal aktif, berbunyi satu nada sinyal selama paling lama 30 detik secara cepat. Dalam waktu 10 detik setelah alat pengukur dihidupkan, nada peringatan ini mati, supaya alat pengukur bisa dipasangkan.

Letakkan alat pengukur secara datar dan tunggulah sampai dilakukan penyetelan otomatis. Segera setelah alat pengukur berada dalam batas-batas penyetelan otomatis sebesar ±4°, sinar laser-sinar laser menyala menetap dan nada sinyal mati.

Jika selama penggunaan alat pengukur diguncang atau dipindahkan, alat pengukur akan melakukan penyetelan otomatis. Setelah penyetelan ini, periksa posisi garis-garis laser mendatar atau tegak lurus terhadap titik-titik patokan untuk menghindari kesalahan pengukuran.

Bekerja tanpa penyetelan otomatis

Jika penyetelan otomatis dimatikan, simbol penggunaan tanpa penyetelan otomatis 6 menyala merah dan selama 30 detik garis-garis laser berkedip-kedip perlahan.

Jika penyetelan otomatis dimatikan, alat pengukur bisa dipegang di tangan atau ditempatkan pada alas yang miring. Pada penggunaan garis silang, kedua garis laser tidak lagi harus bersilangan secara tegak lurus.

Ketelitian pengukuran

Pengaruh terhadap ketelitian

Pengaruh terbesar terhadap ketelitian berasal dari suhu lingkungan sekeliling. Khususnya perbedaan suhu dari bumi ke atas bisa mempengaruhi sinar laser.

Karena perbedaan lapisan suhu di dekat tanah paling besar, alat pengukur mulai jarak pengukuran sebesar 20 m sebaiknya selalu dipasang pada tripod. Selain itu, alat pengukur sebaiknya dipasang di tengah medan kerja.

Selain pengaruh dari luar, pengaruh spesifik perangkat juga dapat menyebabkan kerusakan (seperti jatuh atau guncangan keras). Oleh karena itu, periksa ketepatan tingkat terlebih dahulu sebelum memulai proses.

Periksa selalu pertama-tama ketelitian garis laser mendatar, kemudian ketelitian garis laser tegak lurus.

Jika pada pemeriksaan ketelitian ternyata hasil pengukuran alat pengukur tidak tepat dan melebihi ambang batas maksimal, biarkan alat pengukur direparasi oleh Service Center Bosch.

Memeriksa ketelitian pengukuran mendatar dari sumbu melintang

Untuk melakukan pemeriksaan ini, dibutuhkan jarak kosong sepanjang 5 m pada alas yang keras di antara dua dinding A dan B.

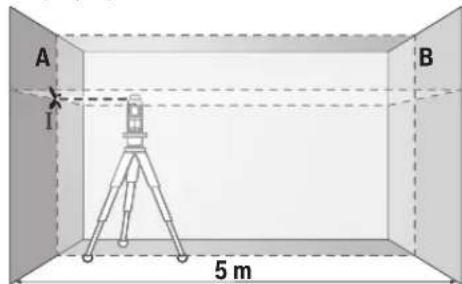

- Pasang alat pengukur di dekat dinding A pada tripod, atau letakkan pada alas yang keras dan rata. Hidupkan alat pengukur. Setel penggunaan garis silang dengan penyetelan otomatis.

BOSCH GLL 280 P Professional - Memeriksa ketelitian pengukuran mendatar dari sumbu melintang - 1

- Bidikkan laser pada dinding A yang dekat dan biarkan alat pengukur melakukan penyetelan otomatis. Tandai tengah-tengah titik pada persilangan garis-garis laser pada dinding (titik I).

180° A B I II

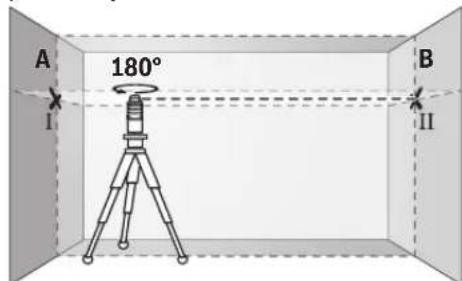

Putar alat pengukur 180°, biarkan alat pengukur melakukan penyetelan otomatis, dan tandai titik potong garis-garis laser pada dinding B di seberang (titik II).

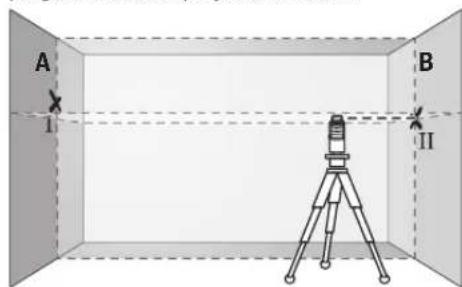

Pindahkan alat pengukur - tanpa memutarnya - ke dekat dinding B, hidupkan alat pengukur, dan biarkan alat pengukur melakukan penyetelan otomatis.

A I B II

Atur ketinggian alat pengukur (dengan tripod atau ganjelan jika perlu) sehingga titik potong garis-garis laser tepat mengenai titik II yang telah ditandai pada dinding B.

BOSCH GLL 280 P Professional - Memeriksa ketelitian pengukuran mendatar dari sumbu melintang - 4

BOSCH GLL 280 P Professional - Memeriksa ketelitian pengukuran mendatar dari sumbu melintang - 5

BOSCH GLL 280 P Professional - Memeriksa ketelitian pengukuran mendatar dari sumbu melintang - 6

BOSCH GLL 280 P Professional - Memeriksa ketelitian pengukuran mendatar dari sumbu melintang - 7

BOSCH GLL 280 P Professional - Memeriksa ketelitian pengukuran mendatar dari sumbu melintang - 8

BOSCH GLL 280 P Professional - Memeriksa ketelitian pengukuran mendatar dari sumbu melintang - 9

BOSCH GLL 280 P Professional - Memeriksa ketelitian pengukuran mendatar dari sumbu melintang - 10

BOSCH GLL 280 P Professional - Memeriksa ketelitian pengukuran mendatar dari sumbu melintang - 11

A II III 180° B II

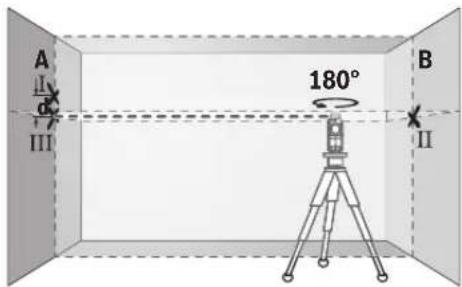

  • Putar alat pengukur 180° tanpa mengubah ketinggiannya. Arahkan ke dinding A sehingga garis laser tegak lurus melewati titik I yang telah ditandai sebelumnya. Biarkan alat pengukur melakukan penyetelan otomatis dan tandai titik potong garis-garis laser pada dinding A (titik III).
  • Selisih d antara kedua titik I dan III yang ditandai pada dinding A adalah selisih ketinggian sebenarnya dari alat pengukur sepanjang sumbu melintang.

Pada jarak pengukuran 2 x 5 m = 10 m, selisih maksimal yang diizinkan adalah:

10 m x ±0,2 mm/m = ±2 mm.

Dengan demikian, selisih d antara titik I dan III yang diizinkan adalah maksimal 2 mm.

Memeriksa ketelitian pengukuran garis tegak lurus

Untuk pemeriksaan ini, dibutuhkan lubang pintu di dinding yang terbuka, dan pada setiap sisi pintu (pada alas yang keras) minimal harus ada jarak 2,5 m.

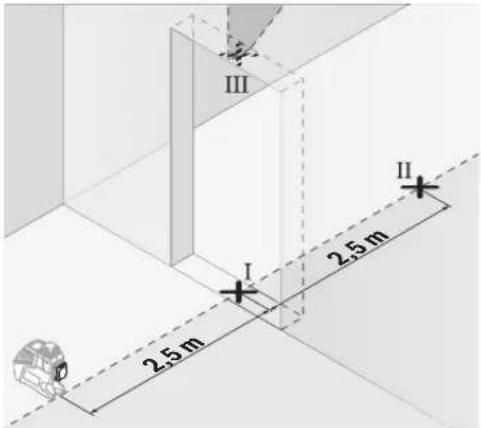

Pasang alat pengukur pada jarak 2,5 m dari lubang pintu pada alas yang keras dan rata (tidak pada tripod). Biarkan alat pengukur dalam penggunaan tegak lurus dengan penyetelan otomatis, dan arahkan garis laser pada lubang pintu.

BOSCH GLL 280 P Professional - Memeriksa ketelitian pengukuran garis tegak lurus - 1

Buat tanda pada tengah-tengah garis laser tegak lurus di lantai di lubang pintu (titik I), pada jarak 5 m di sisi lainnya dari lubang pintu (titik II), serta pada pinggiran atas lubang pintu (titik III).

BOSCH GLL 280 P Professional - Memeriksa ketelitian pengukuran garis tegak lurus - 2

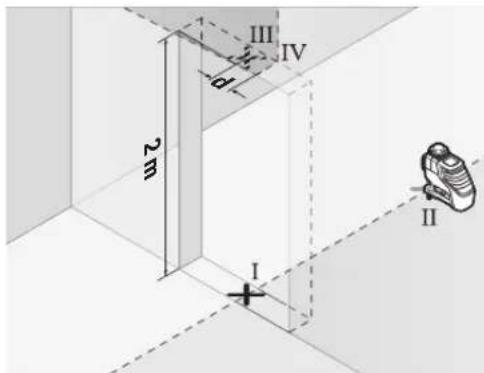

  • Putar alat pengukur 180° dan pasang pada sisi lainnya dari lubang pintu yang kosong, tepat di belakang titik II. Biarkan alat pengukur melakukan penyetelan otomatis dan arahkan garis laser tegak lurus sedemikian sehingga tengah-tengahnya tepat melalui titik I dan II.
  • Beri tanda pada tengah-tengah garis laser pada pinggiran atas lubang pintu sebagai titik IV.
  • Selisih d di antara kedua titik III dan IV yang ditandai adalah ketidaktepatan alat pengukur yang sebenarnya terhadap garis tegak lurus.
  • Ukur ketinggian dari lubang pintu.

Ketidaktepatan maksimal yang diizinkan dihitung sebagai berikut:

Petunjuk-petunjuk untuk pemakaian

▶ Berilah tanda hanya pada tengah-tengah dari garis laser. Lebar garis laser berubah sesuai dengan perubahan jarak.

Bekerja dengan reflektor (alat pemantul)

Dengan reflektor (alat pemantul) 15, sinar laser menjadi lebih jelas terlihat jika keadaan sekeliling tidak menguntungkan dan pada jarak yang jauh.

Bagian yang memantulkan dari reflektor sinar laser 15 membuat garis laser tampak lebih jelas; dengan bantuan bagian yang transparan, garis laser juga tampak dari sebelah belakang reflektor sinar laser.

Mengukur dengan tripod (aksesori)

Tripod dapat menjadi alas yang stabil untuk mengukur dan ketinggiannya dapat diubah. Pasangkan alat pengukur dengan ulir tripod 1/4" 9 pada ulir tripod 22 atau tripod kamera lain yang umum tersedia. Untuk mengencangkan pada tripod konstruksi bangunan yang umum tersedia, gunakan ulir tripod 5/8" 8. Kencangkan alat pengukur dengan baut pengunci tripod.

BOSCH GLL 280 P Professional - Mengukur dengan tripod (aksesori) - 1

BOSCH GLL 280 P Professional - Mengukur dengan tripod (aksesori) - 2

BOSCH GLL 280 P Professional - Mengukur dengan tripod (aksesori) - 3

BOSCH GLL 280 P Professional - Mengukur dengan tripod (aksesori) - 4

BOSCH GLL 280 P Professional - Mengukur dengan tripod (aksesori) - 5

BOSCH GLL 280 P Professional - Mengukur dengan tripod (aksesori) - 6

BOSCH GLL 280 P Professional - Mengukur dengan tripod (aksesori) - 7

BOSCH GLL 280 P Professional - Mengukur dengan tripod (aksesori) - 8

BOSCH GLL 280 P Professional - Mengukur dengan tripod (aksesori) - 9

Mengencangkan dengan penopang universal (aksesori) (lihat gambar D)

Dengan menggunakan penopang universal 19, alat pengukur dapat dikencangkan misalnya pada permukaan yang tegak lurus, pipa-pipa, atau bahan-bahan yang dapat menjadi magnetis. Penopang universal juga dapat digunakan sebagai tripod lantai dan memudahkan penyetelan ketinggian alat pengukur.

Bekerja dengan pelat ukur (aksesori) (lihat gambar-gambar A-B)

Dengan bantuan pelat ukur 16, Anda dapat memindahkan tanda-tanda laser pada lantai atau ketinggian laser pada dinding. Dengan medan nol dan skala, Anda dapat mengukur selisih terhadap ketinggian yang dikehendaki dan memindahkannya ke tempat lain. Dengan demikian, Anda tidak harus menyetel ketinggian yang dipindahkan secara seksama pada alat pengukur.

Pelat ukur 16 dilapisi dengan lapisan yang memantulkan, yang membuat sinar laser pada jarak yang jauh atau jika matahari bersinar terang terlihat lebih jelas. Kecerahan ini hanya terlihat, jika Anda melihat pada pelat ukur sejajar dengan sinar laser.

Bekerja dengan alat penerima laser (aksesori) (lihat gambar D)

Jika keadaan cahaya tidak menguntungkan (keadaan sekeliling cerah, sinar matahari langsung) dan jika jarak pengukuran jauh, gunakanlah alat penerima laser 17 untuk membantu menemukan garis-garis laser. Jika Anda bekerja dengan alat penerima laser, hidupkan fungsi pulsa (lihat „Fungsi pulsa“, halaman 196).

Kaca mata untuk melihat laser (aksesori)

Kaca mata untuk melihat laser menyaring cahaya lingkungan. Dengan demikian sinar merah dari laser bagi mata kita tampak lebih cerah.

Janganlah menggunakan kaca mata untuk melihat sinar laser sebagai kaca mata pelindung. Kaca mata ini berguna untuk melihat sinar laser dengan lebih jelas, akan tetapi tidak melindungi mata terhadap sinar laser. Janganlah memakai kaca mata untuk melihat sinar laser sebagai kaca mata hitam atau jika sedang mengendarai kendaraan. Kaca mata untuk melihat sinar laser tidak melindungi mata terhadap sinar ultra violet dan membuat mata tidak mengenali warna dengan baik.

Contoh untuk penggunaan (lihat gambar-gambar C-H)

Contoh untuk berbagai penggunaan dari alat pengukur bisa dilihat pada halaman-halaman bergambar.

Rawatan dan servis

Rawatan dan kebersihan

Simpankan dan transportasikan alat pengukur hanya di dalam tas pelindung yang ikut dipasok.

Jagalah supaya alat pengukur selalu bersih.

Janganlah memasukkan alat pengukur ke dalam air atau cairan lainnya.

Jika alat kotor, bersihkannya dengan lap yang lembab dan lunak. Janganlah menggunakan deterjen atau tiner.

Bersihkanlah secara berkala, terutama permukaan pada lubang pengedar sinar laser, dan perhatikanlah apakah ada bulu yang mencemarinya.

Jika alat pengukur harus direparasikan, kirimkannya di dalam tas pelindung 18.

Layanan purna jual dan konseling terkait pengoperasian

Layanan purna jual Bosch menjawab semua pertanyaan Anda terkait reparasi dan maintenance serta suku cadang produk ini. Gambar tiga dimensi dan informasi terkait suku cadang dapat Anda lihat di:

www.bosch-pt.com

Tim konseling pengoperasian dari Bosch dengan senang hati membantu Anda, jika Anda hendak bertanya tentang produk-produk kami dan aksesorisnya.

Jika Anda hendak menanyakan sesuatu atau memesan suku cadang, sebutkan selalu nomor model yang terdiri dari 10 angka dan tercantum pada label tipe produk.

Indonesia

PT Robert Bosch

Palma Tower 9 th & 10 th Floor

Jl. Let. Jend. TB Simatupang II S/06

Jakarta Selatan 12960

Indonesia

Tel.: (021) 3005 6565

Fax: (021) 3005 5801

E-Mail: boschpowertools@id.bosch.com

Cara membuang

Alat pengukur, aksesori dan kemasan sebaiknya didaur ulangkan sesuai dengan upaya untuk melindungi lingkungan hidup.

Janganlah membuang alat pengukur dan baterai isi ulang/baterai ke dalam sampah rumah tangga!

Perubahan dapat terjadi tanpa pemberitahuan sebelumnya.

Asisten panduan
Ditenagai oleh Anthropic
Menunggu pesan Anda
Informasi produk

Merek : BOSCH

Model : GLL 280 P Professional

Kategori : Laser nivelo
