Loại sản phẩm	Máy cân bằng laser dây
Thương hiệu	Bosch
Mẫu	GLL 280 P Professional
Kích thước (D x R x C)	159 x 54 x 141 mm
Trọng lượng (theo EPTA 01:2014)	0,69 kg
Nguồn cấp	4 pin LR6 (AA) 1,5 V
Thời gian hoạt động	Khoảng 9 giờ (2 tia laser), 18 giờ (1 tia laser)
Tầm xa	Tiêu chuẩn: 20 m; với chức năng xung: 15 m; với máy thu: 5–80 m
Độ chính xác cân bằng	±0,2 mm/m
Dải cân bằng tự động	±4°
Thời gian cân bằng điển hình	< 4 s
Cấp laser	2
Loại laser / bước sóng	640 nm, < 1 mW
Chỉ số bảo vệ	IP 54 (chống bụi và chống tia nước)
Nhiệt độ hoạt động	-10 °C đến +45 °C
Nhiệt độ bảo quản	-20 °C đến +70 °C
Kết nối chân máy	1/4" và 5/8"
Chức năng chính	Dòng ngang, dọc và chữ thập; cân bằng tự động; chế độ xung cho máy thu; tự động tắt (có thể điều chỉnh); tín hiệu âm thanh (có thể tắt)
Bảo trì và vệ sinh	Vải mềm và ẩm; không sử dụng dung môi; vệ sinh thường xuyên các cửa ra laser
An toàn	Không nhìn vào chùm tia; giữ xa máy tạo nhịp tim (nam châm); cất giữ trong hộp bảo vệ
Phụ tùng và khả năng sửa chữa	Có sẵn tại SAV Bosch; mã số sản phẩm 10 chữ số (3 601 K63 2..); chỉ sửa chữa bởi nhân viên có chuyên môn
Thông tin chung	Hướng dẫn tải miễn phí tại notice-facile.com; đi kèm với kính ngắm, hộp đựng, pin; phụ kiện tùy chọn: máy thu, chân máy, giá đỡ đa năng, kính

Câu hỏi thường gặp - GLL 280 P Professional BOSCH

Làm thế nào để thay pin cho Bosch GLL 280 P?

Để thay pin, đẩy khóa 11 của nắp ngăn pin 10 theo mũi tên, sau đó nâng nắp lên. Lắp 4 pin LR6 (AA) đúng chiều phân cực. Ưu tiên dùng pin kiềm.

Làm thế nào để kích hoạt chức năng xung để sử dụng máy thu?

Nhấn nút 3 (Chức năng xung). Đèn báo 4 sáng xanh. Các tia laser nhấp nháy ở tần số rất cao, có thể phát hiện bởi máy thu 17. Để tắt, nhấn lại nút.

Phải làm gì nếu các tia laser nhấp nháy và thiết bị không tự cân bằng?

Nếu thiết bị đo bị nghiêng hơn ±4°, việc cân bằng tự động không thể thực hiện. Các tia laser nhấp nháy và phát ra tín hiệu âm thanh nhanh trong tối đa 30 giây. Đặt thiết bị trên bề mặt nằm ngang ổn định hoặc điều chỉnh độ nghiêng nhỏ hơn 4°.

Làm thế nào để kiểm tra độ chính xác của thiết bị?

Thực hiện kiểm tra đường ngang và dọc như mô tả trong hướng dẫn. Ví dụ, với đường ngang, đặt thiết bị cách tường 5 m, đánh dấu giao điểm, xoay 180° và so sánh độ lệch. Độ lệch tối đa cho phép là ±0,2 mm/m.

Có thể sử dụng laser ngoài trời dưới ánh nắng mặt trời không?

Có, nhưng tầm nhìn có thể giảm. Sử dụng kính ngắm laser hoặc máy thu laser (bằng cách kích hoạt chức năng xung) để cải thiện phát hiện. Tầm xa với máy thu có thể đạt 80 m.

Làm thế nào để tắt chức năng tự động tắt sau 30 phút?

Nhấn giữ nút 5 (Chế độ hoạt động) ít nhất 3 giây khi thiết bị đang bật. Các tia laser nhấp nháy ngắn để xác nhận tắt. Để kích hoạt lại, tắt và bật lại thiết bị hoặc thực hiện lại thao tác tương tự.

Phụ kiện nào tương thích với GLL 280 P?

Trong số phụ kiện tùy chọn: máy thu laser 17, kính ngắm có chân 16, giá đỡ đa năng 19, cây kính thiên văn 20, kính nhìn 21, chân máy 22. Một số phụ kiện (như hộp đựng 18) được đi kèm.

Làm thế nào để vệ sinh thiết bị?

Dùng vải mềm và ẩm. Không bao giờ nhúng thiết bị vào nước. Không sử dụng chất tẩy rửa hoặc dung môi. Vệ sinh thường xuyên các bề mặt gần cửa ra laser để loại bỏ bụi.

Các hướng dẫn an toàn quan trọng là gì?

Không bao giờ chiếu tia laser vào người hoặc động vật. Không nhìn vào chùm tia. Nam châm có thể ảnh hưởng đến máy tạo nhịp tim – giữ thiết bị xa. Sử dụng hộp bảo vệ khi vận chuyển. Không sửa đổi thiết bị laser.

Tôi có thể tìm phụ tùng thay thế hoặc sửa chữa thiết bị ở đâu?

Liên hệ Dịch vụ Hậu mãi Bosch. Tại Pháp, bạn có thể đặt phụ tùng trực tuyến tại www.bosch-pt.fr hoặc gọi 0811 360122 (cước nội hạt). Để sửa chữa, hãy đến trung tâm được ủy quyền. Mã số sản phẩm (3 601 K63 2..) được ghi trên nhãn.

HƯỚNG DẪN NGƯỜI DÙNG GLL 280 P Professional BOSCH

Tiếng Việt Trang 199

عربى صفمة 206

فارسی 212 صفحه

3|

Các Nguyên Tắc An Toàn

Máy laze đường vạch

Phải dọc và chú ý mọi hướng dẫn để đảm bảo an toàn và không bị nguy hiểm khi làm việc với dụng cụ đo. Khi sử dụng dụng cụ đo không phù hợp với các hướng dẫn ở trên, các thiết bị

bảo vệ được tích hợp trong dụng cụ đo có thể bị suy glám. Không bao giờ được làm cho các dấu hiệu cảnh báo trên dụng cụ do không thể dọc được. HÃY BẢO QUẢN CĂN THẦN CÁC HƯƠNG DẮN NÀY VÀ ĐƯA KÊM THEO KHI BẠN CHUYÊN GIAO DỤNG CỤ ĐO.

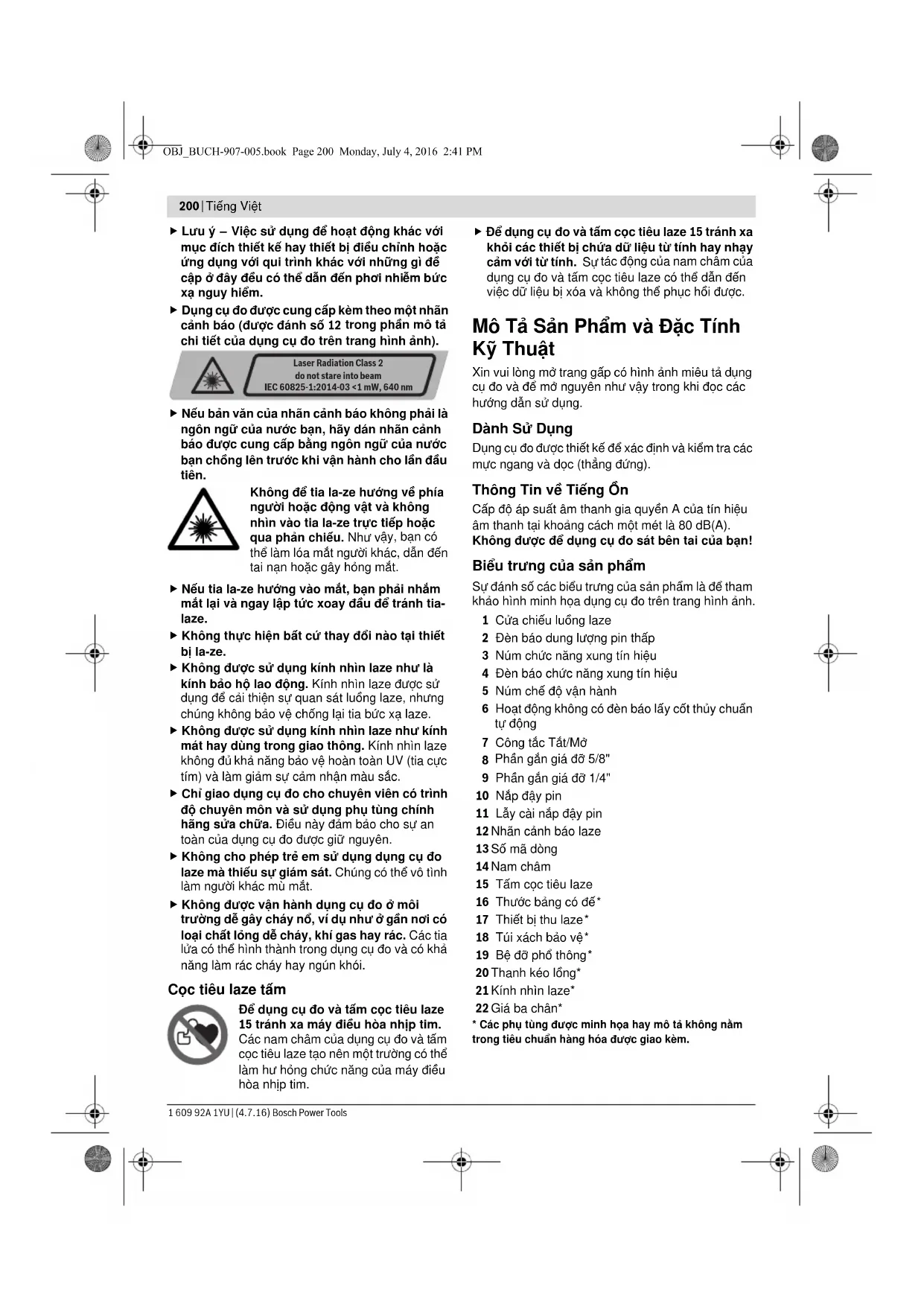

200|Tiếng Việt

▶ Lưu ý – Việc sử dụng để hoạt động khác với mục đích thiết kế hay thiết bị điều chỉnh hoặc ứng dụng với qui trình khác với những gì để cập ở đây đều có thể dẫn đến phối nhiễm bức xạ nguy hiểm.
▶ Dụng cụ đo được cung cấp kèm theo một nhân cảnh báo (được đánh số 12 trong phần mô tả chi tiết của dụng cụ đo trên trang hình ảnh).

▶ Nếu bản văn của nhân cảnh báo không phải là ngôn ngữ của nước bạn, hãy dán nhân cảnh báo được cung cấp bằng ngôn ngữ của nước bạn chống lên trước khi vận hành cho lân dấu tiên.

Không để tia la-ze hướng về phía người hoặc động vật và không nhìn vào tia la-ze trực tiếp hoặc qua phần chiếu. Như vậy, bạn có thể làm lóa mắt người khác, dẫn đến tai nạn hoặc gây hỏng mắt.

▶ Nếu tia la-ze hướng vào mắt, bạn phải nhằm mắt lại và ngay lập tức xoay dấu để tránh tia-laze.
▶ Không thực hiện bất cứ thay đổi nào tại thiết bị la-ze.
▶ Không được sử dụng kính nhìn laze như là kính bảo hộ lao động. Kính nhìn laze được sử dụng để cải thiện sự quan sát luống laze, nhưng chúng không bảo vệ chống lại tia bức xạ laze.
▶ Không được sử dụng kính nhìn laze như kính mát hay dùng trong giao thông. Kính nhìn laze không đủ khả năng bảo vệ hoàn toàn UV (tia cực tím) và làm giảm sự cảm nhận màu sắc.
▶ Chỉ giao dụng cụ đo cho chuyên viên có trình độ chuyên môn và sử dụng phụ tùng chính hằng sữa chữa. Điều này đảm bảo cho sự an toàn của dụng cụ đo được giữ nguyên.
▶ Không cho phép trẻ em sử dụng dụng cụ đo laze mà thiếu sự giám sát. Chúng có thể vô tình làm người khác mù mắt.
▶ Không được vận hành dụng cụ đo ở môi trường dễ gây cháy nổ, ví dụ như ở gần nơi có loại chất lỏng dễ cháy, khí gas hay rác. Các tia lửa có thể hình thành trong dụng cụ đo và có khá năng làm rác cháy hay ngún khói.

Cọc tiêu laze tắm

Đế dụng cụ đo và tấm cọc tiêu laze 15 tránh xa máy điều hòa nhịp tim. Các nam châm của dung cụ đo và tấm cọc tiêu laze tạo nên một trường có thể làm hư hỏng chức năng của máy điều hòa nhịp tim.

▶ Đế dụng cụ đo và tắm cọc tiêu laze 15 tránh xa khởi các thiết bị chứa dữ liệu từ tính hay nhạy cảm với từ tính. Sự tác động của nam châm của dụng cụ đo và tắm cọc tiêu laze có thể dẫn đến việc dữ liệu bị xóa và không thể phục hồi được.

Mô Tả Sản Phẩm và Đặc Tính Kỹ Thuật

Xin vui lòng mở trang gắp có hình ảnh miêu tả dụng cụ đo và dễ mở nguyên như vậy trong khi dọc các hướng dẫn sử dụng.

Dành Sử Dụng

Dụng cụ đo được thiết kế để xác định và kiểm tra các mục ngang và dọc (thắng đúng).

Thông Tin về Tiếng Ôn

Cấp độ áp suất âm thanh gia quyền A của tín hiệu âm thanh tại khoảng cách một mét là 80 dB(A). Không được đề dụng cụ đo sát bên tai của bạn!

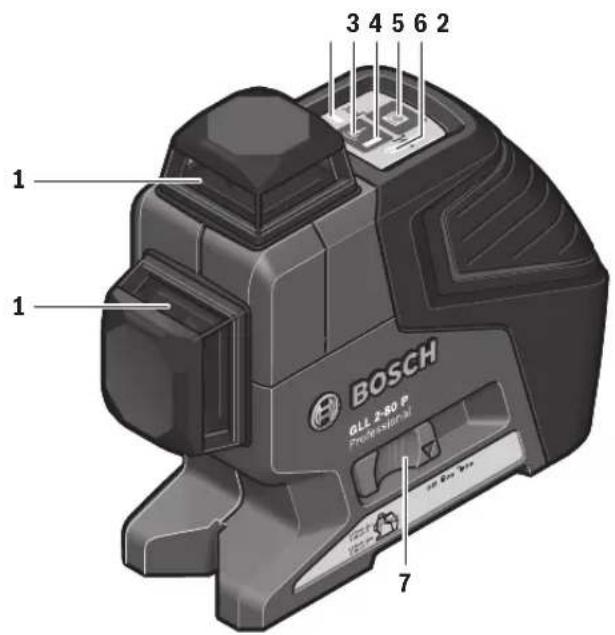

Biểu trưng của sản phẩm

Sự đánh số các biểu trung của sản phẩm là để tham khảo hình minh họa dụng cụ đo trên trang hình ảnh.

1 Cửa chiếu luông laze
2 Đèn báo dung lượng pin thấp
3 Núm chức năng xung tín hiệu
4 Đèn báo chức năng xung tín hiệu
5 Núm chế độ vân hành
6 Hoạt động không có đèn báo lấy cốt thủy chuẩn tự động

7 Công tắc Tất/Mỏ

8 Phân gắn giá dō 5/8"

9 Phân gắn giá dō 1/4"

10 Nắp đây pin

11 Lấy cải nắp đây pin

12 Nhãn cảnh báo laze

13 Số mã dòng

14 Nam châm

15 Tấm cọc tiêu laze

16 Thước bằng có đế*

17 Thiết bi thu laze*

18 Túi xách bảo vệ*

19 Bê dỗ phố thông*

20 Thanh kéo lông*

21 Kính nhìn laze*

22 Giá ba chân*

* Các phụ tùng được minh họa hay mô tả không nằm trong tiêu chuẩn hàng hóa được giao kèm.

Tiếng Việt|201

Thông số kỹ thuật

Máy laze đường vạch	GLL 2-80 P
Mã số máy	3 601 K63 2..
Tấm hoạt động ^1)
- Tiêu chuẩn	20 m
- Với chức năng xung động	15 m
- Với thiết bị thu laze	5–80 m
Cốt Thủy Chuẩn Chính Xác	±0,2 mm/m
Phạm vi tự lấy cốt thủy chuẩn (tiêu biểu)	±4 °
Thời gian lấy cốt thủy chuẩn, tiêu biểu	<4 s
Nhiệt độ hoạt động	-10 °C ... +45 °C
Nhiệt độ lưu kho	-20 °C ... +70 °C
Độ ẩm không khí tương đối, tối đa	90 %
Cấp độ laze	2
Loại laze	640 nm, <1 mW
C_6	1
thời gian ngắn nhất của xung động	1/1600 s
Phân kỳ Tia laser	0,5 mrad (Góc đáy)
Phân gắn giá đỡ	1/4", 5/8"
Pin	4 x 1 , 5 V L R 6 ( A
Khoảng thời gian hoạt động
- Với 2 mặt phẳng laze	9 h
- Với 1 mặt phẳng laze	18 h
Trọng lượng theo Qui trình EPTA-Procedure 01:2014(chuẩn EPTA 01:2014)	0,69 kg
Kích thước(dài x rộng x cao)	159 x 54 x 141 mm
Mức độ bảo vệ	IP 54 (ngăn được bụi và nước văng vào)
1) Tâm hoạt động có thể bị giảm do điều kiện môi trường xung quanh không thuận lợi (vd. ánh sáng mặt trời chiếu trực tiếp).Dụng cụ do có thể nhận biết rõ ràng bằng chuỗi số dòng 13 trên nhân ghi loại máy.

Sự lắp vào

Lắp/Thay Pin

Khuyến nghị nên sử dụng pin kiểm-mangan cho dụng cụ đo.

Đế mở nắp đây pin 10, nhân vào lấy cải 11 theo chiếu mũi tên và lật nắp đây pin lên. Lắp pin vào. Khi lắp vào, hãy lưu ý lắp đúng dấu cực của pin theo như ký hiệu ghi ở mặt trong nắp đây pin.

Khi pin bắt đầu yếu, sẽ có tín hiệu âm thanh dài 5 giây phát ra. Đèn báo dung lượng pin thấp 2 liên tục sáng đó. Dụng cụ đo vấn có thể hoạt động trong khoảng gần 2 tiếng.

Khi mở dụng cụ đo lên mà pin yếu, sẽ có tín hiệu âm thanh dài 5 giây phát ra ngay sau khi dụng cụ đo được mở máy.

Luôn luôn thay tất cả pin cùng một lân. Chỉ sử dụng pin cùng một hiệu và có cùng một điện dung.

Tháo pin ra khởi dụng cụ đo khi không sử dụng trong một thời gian không xác định. Khi cắt lưu kho trong một thời gian không xác định, pin có thể bị ăn mòn và tự phóng hết điện.

Vận Hành

Vận hành Ban đầu

Trong lúc vận hành dụng cụ đo sẽ phát ra tín hiệu âm thanh lớn trong một số trường hợp cụ thể nào đó. Vì vậy, đề dụng cụ đo cách xa tai của bạn hay tai những người khác. Tiếng tín hiệu âm thanh lớn có thể làm tôn thương thính giác.
Bảo vệ dụng cụ đo tránh khởi ẩm ướt và không để bức xạ mặt trời chiếu trực tiếp vào.
Không được để dụng cụ do ra nơi có nhiệt độ cao hay thấp cực độ hay nhiệt độ thay đổi thái quá. Như ví du sau, không được để dụng cụ đo trong xe ô tô trong một thời gian dài hơn mức bình thường. Trong trường hợp có sự thay đổi nhiệt độ thái quá, hãy để cho dụng cụ đo điều chỉnh theo nhiệt độ chung quanh trước khi đưa vào sử dụng. Trong trường hợp ở trạng thái nhiệt độ cực độ hay nhiệt độ thay đổi thái quá, sự chính xác của dụng cụ đo có thể bị hư hỏng.
Tránh không dễ dụng cụ đo bị va đập mạnh hay làm rốt xuống. Làm hồng dụng cụ đo có thể làm hư hại tính chính xác của nó. Sau khi bị tác động hay va chạm mạnh, hãy đổi chiếu đường laze hay đường dây dơi với đường ngang hay thẳng đúng qui chiếu đã biết hay với điểm dây dơi đã được kiểm tra.
▶ Tất dụng cụ đo trong lúc vận chuyển. Khi tất máy, bộ phận lấy cốt thủy chuẩn được khóa lại, bộ phận này có thể bị hư hỏng trong trường hợp bị di chuyển cực mạnh.

Tất và Mỏ

Đế mở dụng cụ đo, đầy công tắc Tất/Mở 7 về vi trí “☑ on” (khi không vận hành với chế độ lấy cốt thủy chuẩn tự động) hay về vi trí “☑ on” (khi vận hành với chế độ lấy cốt thủy chuẩn tự động). Ngay sau khi mở máy, dụng cụ đo phóng lường laze ra khởi các của chiếu 1.

202 | Tiếng Việt

▶ Không được chĩa lường laze vào con người hay động vật và không được tự chính bạn nhìn vào lường laze, ngay cả khi từ một khoảng cách lớn.
▶ Không được mở dụng cụ do rôle để mặc đó, và tất dụng cụ do ngay sau khi sử dụng xong.

Những người khác có thể bị luống laze làm mù mắt.

Đế tắt dụng cụ đo, đầy công tắc Tất/Mở 7 về vị trí "off". Khi tắt máy, bộ phận lấy cốt thủy chuẩn được khóa lại.

Khi vượt quá nhiệt độ hoạt động tối đa cho phép ở mức 45 °C, dụng cụ đo tự tất để bảo vệ di-ốt laze. Sau khi người trở lại, dụng cụ đo ở trạng thái sẵn sàng hoạt động và ta có thể mô máy để hoạt động trở lại.

Khử Hoạt Chúc Năng Tất Tự Động

Khi không có nút nào trên dụng cụ đo được bấm trong khoảng 30 phút, dụng cụ đo sẽ tự động tất để tiết kiệm pin.

Đế mở máy trở lại sau khi dụng cụ đo được tất tự động, một là đẩy công tắc Tất/Mở 7 về vị trí “off” và sau đó mở điện cho dụng cụ đo hoạt động trở lại hay là nhân núm chế độ vận hành 5 một lần hoặc nhân núm chức năng xung tín hiệu 3 một lần.

Đế khử hoạt chức năng tắt tự động, giữ nhân nút chế độ hoạt động 5 ít nhất là 3 giây (trong khi dụng cụ đo đang hoạt động). Sự khử hoạt chức năng tắt tự động được xác định bằng sự lóe sáng nhanh của các tia laze.

Đế cho chế độ tất tự động hoạt động, tất dụng cụ đo và sau đó mô lên lại hay nhân và giữ nhân núm chế độ vận hành 5 trong ít nhất là 3 giây.

Khử Hoạt Tín Hiệu Âm Thanh

Sau khi mở điện để dụng cụ đo hoạt động, tín hiệu âm thanh luôn luôn được kích hoạt theo mặc định.

Đế cho tín hiệu âm thanh hoạt động hoặc không hoạt động, nhân và giữ nhân núm chế độ vận hành 5 và núm chức năng xung tín hiệu 3 cùng một lúc trong thời gian ít nhất là 3 giây.

Cả hai sự cho tín hiệu âm thanh hoạt động và không hoạt động được xác nhận bằng ba tiếng bíp ngắn.

Chế Độ Hoạt Đông

Dụng cụ đo có ba chế độ hoạt động mà bạn có thể chuyển đổi qua lại trong bất cứ lúc nào:

• Vận hành chiếu ngang: tạo ra một mặt phẳng laze nằm ngang,
• Vận hành chiều thẳng đúng: tạo ra một mặt phẳng theo chiều doc,
• Vận hành chiều ngang và thẳng đúng: tạo ra mặt phẳng laze nằm ngang và doc.

Sau khi mở máy, dụng cụ đo nằm mặc định ở chế độ vận hành theo chiếu ngang. Nhân núm chế độ vận hành 5 để đối phương thức hoạt động.

Ta có thể chọn cả ba chế độ hoạt động có hoặc không có chức năng lấy cốt thủy chuẩn tự động.

Chức Năng Xung Tín Hiệu

Khi vận hành với thiết bị thu laze 17, phải cho chức năng xung tín hiệu hoạt động, – độc lập với chế độ hoạt động được lựa chọn.

Trong chức năng xung tín hiệu, đường chiếu laze nhập nháy ở tân số rất cao và vì thế nên bộ thu laze 17 có thể nhận biết được.

Đế chức năng xung tín hiệu hoạt động, nhân núm 3. Khi chức năng xung tín hiệu hoạt động, đèn báo chức năng xung tín hiệu 4 sáng lên màu xanh lá.

Khi chức năng xung tín hiệu hoạt động, thì sự nhìn thấy đường laze bằng mắt người bị giảm đi. Vì thế, đóng chức năng xung tín hiệu lại bằng cách nhân núm 3 lại lần nữa khi vận hành mà không có thiết bị thu laze. Khi chức năng xung tín hiệu được tất đi, đèn báo chức năng xung tín hiệu 4 không hoạt động.

Lấy Cốt Thủy Chuẩn Tự Động

Vận Hành với Chức Năng Lấy Cốt Thủy Chuẩn Tự Động

Đặt dụng cụ đo lên nơi bằng phẳng và chắc chắn, gắn dụng cụ vào bộ dỡ 19 hay lên giá dỡ 22.

Khi vận hành với chế độ lấy cốt thủy chuẩn tự động, đầy công tắc Tất/Mồ về vị trí 7 “? on”.

Sau khi mở máy, chức năng lắt cốt thủy chuẩn sẽ tự động làm cân bằng sự chênh lệch trong phạm vi tự lấy cốt thủy chuẩn ở mức ±4°. Sự lấy cốt thủy chuẩn hoàn tất ngay sau khi tia laze không còn di chuyển nữa.

Nếu như sự lấy cốt thủy chuẩn tự động không thể thực hiện được, vd. vì mặt phẳng nơi đặt dụng cụ đo lệch nhiều hơn mức 4° so với bề mặt phẳng ngang, các đường vạch laze bắt đầu nhập nháy nhanh. Khi tín hiệu âm thanh hoạt động, tín hiệu nhịp phách nhanh vang lên trong vòng 30 giây (tối đa). Sự báo hiệu này sẽ được tất trong vòng 10 giây sau khi được mỏ, nhằm cho phép điều chỉnh dụng cụ đo.

Lắp đặt dụng cụ đo ở vị trí bằng phẳng và dôi cho sự lấy mục thủy chuẩn tự động vận hành. Ngay sau khi dụng cụ đo nằm trong phạm vi tự lấy mục thủy chuẩn ±4°, tất cả các tia laze sáng lên liên tục và tín hiệu âm thanh được tất đi.

Trong trường hợp mắt đất bị rung động hay thay đổi vị trí trong lúc vận hành, dụng cụ đo tự động lấy mục trở lại. Đế tránh gặp sai sót, hãy kiểm tra vị trí của đường chiếu laze ngang và thẳng đúng, đối chiếu với điểm chuẩn trong khi lấy lại cốt thủy chuẩn.

Tiếng Việt|203

Vận Hành Không Có Chức Năng Lấy Cốt Thủy Chuẩn Tự Đông

Đế vận hành không có chức năng lấy cốt thủy chuẩn tự động, đẩy công tắc Tất/Mở 7 về vị trí “● on”. Khi chức năng lấy cốt thủy chuẩn tự động được tắt, đèn báo 6 sáng lên màu đỏ và trong 30 giấy dấu, tia laze nhập nháy chậm.

Khi chức năng lấy cốt thủy chuẩn tự động được tất đi, có thể dùng tay để giữ dụng cụ đo hay đặt trên một mặt nghiêng. Trong vận hành lấy mục đường ngang và thẳng đúng, hai đường chiếu laze không nhất thiết phải giao nhau để tạo thành góc vuông.

Cốt Thủy Chuẩn Chính Xác

Những Ảnh Hương Đến độ Chính xác

Nhiệt độ chung quanh có ảnh hưởng lớn nhất. Đặt biệt là sự thay đổi nhiệt độ xảy ra từ mặt đất toa lên có thể làm lệch luống laze.

Bời vì sự khác biệt lớn nhất của các tầng nhiệt độ là ở nơi gần mặt đất, nên luôn luôn lắp dụng cụ đo lên giá đã khi khoảng cách đo nằm ngoài tâm 20 m. Nếu có thể, cũng nên đặt dụng cụ đo vào chính giữa khu vực làm việc.

Bên cạnh các tác động ngoài, các tác động ảnh hưởng trực tiếp tới thiết bị (như rơi hoặc va đập mạnh) có thể gây ra các sai lệch. Do đó, hãy kiểm tra mức độ chính xác trước khi bắt đầu công việc. Trước tiên, kiểm tra mục thủy chuẩn chính xác của đường laze ngang và sau đó là mục thủy chuẩn chính xác của đường laze doc.

Nếu giả như dụng cụ đo chếch hướng vượt mức tối đa tại một trong những lân kiểm tra, xin vui lòng mang đến tram phục vụ hàng đã bán của Bosch để được sửa chữa.

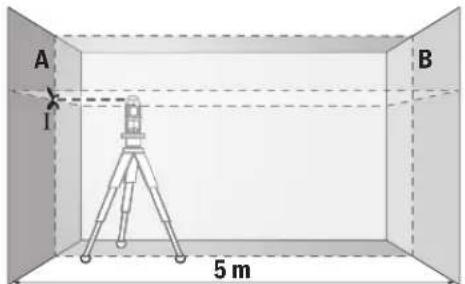

Kiểm Tra Cốt Thủy Chuẩn Ngang Chính Xác của Trực Cảnh Bên

Đối với kiểm tra loại này, khoảng cách đo tự do khoảng 5 m giữa tưởng A và B cần phải đặt trên một bề mặt ổn dinh.

- Lắp dụng cụ đo vào giá đỡ hay đặt trên một bề mặt ổn định và bằng phẳng gần tưởng A. Cho dụng cụ đo hoạt động. Chọn chức năng lấy mục đường ngang và dọc với chế độ lấy cốt thủy chuẩn tự động.

- Hướng thẳng lượng laze ngang vào tường A cân bên và để dụng cụ đo lấy mục. Đánh dấu tâm điểm nơi các đường laze giao nhau trên tường (điểm 1).

A 180° B I II

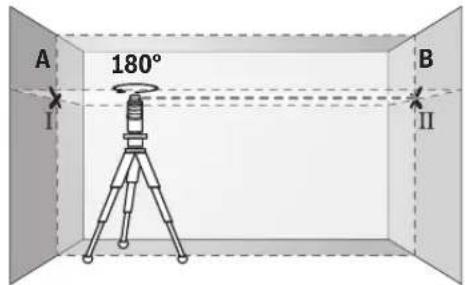

- Xoay dung cụ đo vòng quanh 180°, cho dụng cụ đo lấy mục và đánh dấu điểm giao nhau của các đường laze nằm trên tưởng đối diện B (điểm II). - Đưa sát vào tưởng B mà không phải xoay dung cụ đo. Cho dụng cụ đo hoạt động và chiếu vào.

A I B II

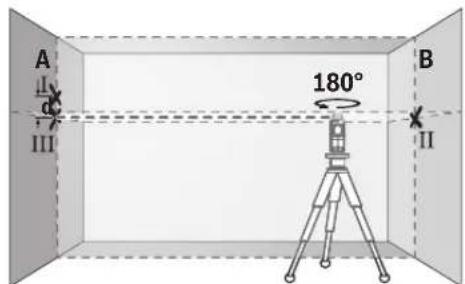

- So chính chiếu cao của dụng cụ do (nếu cản, sử dụng giá dỡ hay dùng vật kê bên dưới) sao cho điểm giao nhau của các đường laze chiếu chính xác vào tiêu điểm II đã được đánh dấu trước đó trên tưởng B.

A III 180° B II

- Không làm thay đổi chiếu cao, xoay dụng cụ đo vòng quanh 180°. Rơi thẳng vào tưởng A cách sao cho đường laze thẳng đúng đi qua điểm I đã được đánh dấu trước đó, Cho dụng cụ đo lấy mục và đánh dấu điểm giao nhau của các đường laze nằm trên tưởng A (điểm III). - Sự sai lệch d của hai điểm được đánh dấu I và III trên tưởng A là kết quả của chiếu cao lệch hướng thực tế của dụng cụ đo dọc theo trục bên.

204|Tiếng Việt

Đối với khoảng cách đo 2 x 5 m = 10 m, độ lệch tối đa cho phép là:

Do vậy, độ sai lệch d giữa các điểm I và III không được vượt quá 2 mm (tối đa).

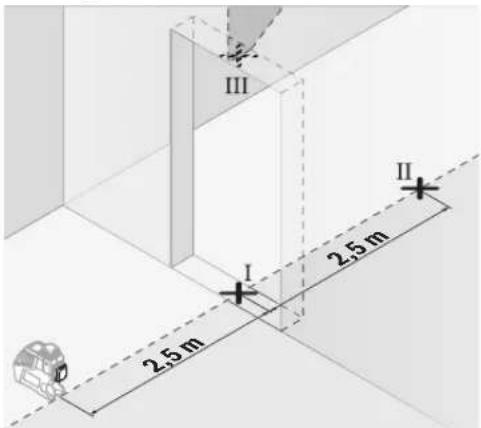

Kiểm Tra Cốt Thủy Chuẩn Chính xác của Mục Thắng Đúng

Đối với kiểm tra loại này, khung cửa trống cân mỗi bên cửa rộng ít nhất là 2,5 m (trên một bề mặt ổn định).

- Đặt dụng cụ đo lên trên một bề mặt vững chắc và bằng phẳng (không đặt trên giá dỡ) cách khung cửa trống 2,5 m. Cho dụng cụ đo chiếu vào trong khi sự vận hành theo chiếu dọc tự lấy mục thủy chuẩn tự động, và hướng thẳng tia laze vào khung cửa trống.

- Đánh dấu tâm điểm của đường laze thẳng đúng ngay tại sàn nhà dưới khung cửa trống (điểm I), và qua phía bên kia khung cửa trống với khoảng cách là 5 m (điểm II) và ngay tại cạnh trên của khung cửa trống (điểm III).

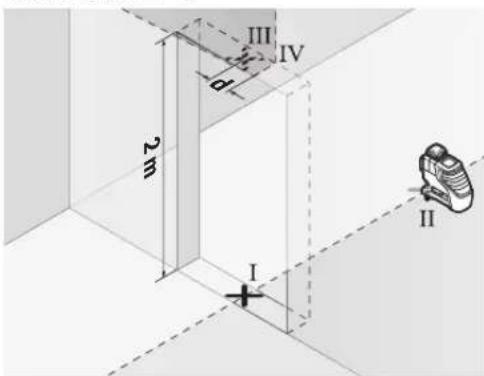

- Xoay dụng cụ đo vòng quanh 180° và đặt dụng cụ phía bên kia của khung của trống trực tiếp ngay sau điểm II. Cho dụng cụ đo chiếu vào và so chính đường laze độc cách sao cho điểm giữa của dụng cụ chạy chính xác ngang qua các điểm I và II.

• Đánh dấu tâm điểm của đường laze nằm ở cạnh trên của khung cửa trống như điểm IV.
• Sự sai lệch d của cả hai điểm được đánh dấu III và IV là kết quả của sự lệch hướng thực tế của dụng cụ đo so với đường dây đoi.
• Do chiếu cao của khung của trống.

Sự lệch hướng tối đa cho phép được tính toán như sau:

Nhân đôi chiếu cao của khung của trống x 0,2 mm/m

Ví dụ: Chiêu cao của khung của trống là 2 m, sự lệch hướng tối đa có thể là

2 x 2 m x ±0,2 mm/m = ±0,8 mm. Do đó, điểm III và IV có thể không được cách xa nhau vượt quá 0,8 mm (tối đa).

Hướng Dẫn Sử Dụng

▶ Luôn luôn sử dụng tâm điểm của đường laze để đánh dấu. Chiều rộng của đường laze thay đổi tùy theo khoảng cách.

Sử dụng cùng với tắm cọc tiêu laze

Tấm cọc tiêu laze 15 làm tăng khả năng nhìn thấy tia laze trong điều kiện không thuận lợi hay từ một khoảng cách lớn.

Bộ phận phán chiếu của tắm cọc tiêu laze 15 làm sự thấy rõ đường laze được tốt hơn. Nhờ vào bộ phận trong suốt, đường laze cũng có thể nhìn thấy được từ mặt sau của tắm cọc tiêu laze.

Thao tác với Giá ba chân (phụ tùng)

Giá dỡ hay giá ba chân tạo sự ổn định, có thể điều chỉnh độ cao trong khi đo. Lắp đặt dụng cụ đo với phần gắn giá dỡ 1/4" 9 lên trên ở ren lắp chân của giá dỡ 22 hay giá dỡ máy ảnh có bán ngoài thị trường. Đế gắn giá dỡ dùng trong ngành xây dựng có trên thị trường, hãy sử dụng phần gắn giá dỡ 5/8" 8. Vận chặt dụng cụ đo bằng núm văn lắp bắt của giá dỡ.

Gắn lấp vào Bộ Đỗ Phố Thông (phụ tùng) (xem hình D)

Bằng cách sử dụng bộ dỡ phố thông 19, ta có thể gắn dụng cụ đo vào. vd. lên một bề mặt thẳng đúng, đường ống hay các vật liệu từ hóa được. Bộ dỡ phố thông cũng có thể sử dụng thích hợp như giá dỡ đặt trên mặt đất và làm cho việc điều chỉnh độ cao của dụng cụ đo được dễ dàng hơn.

Vận hành với Thước Bằng (phụ tùng) (xem hình A – B)

Khi sử dụng với thước bằng 16, ta có thể chiếu tiêu điểm laze lên trên sàn nhà hay chiều cao laze lên trên tường.

Với trường bằng không và với thước chia độ, ta có thể đo chỗ khuỷu hay khoảng cách đốc ngược theo chiếu cao yêu cầu hoặc chiếu vào một địa điểm khác. Cách thức này loại bổ sự cân thiết phải điều chỉnh dụng cụ đo cho thật chính xác đối với chiếu cao phải chiếu vào.

Tiếng Việt|205

Thước bằng 16 được phủ chất liệu phần chiếu ở mặt ngoài để làm tăng mức độ nhìn thấy được lượng laze ở một khoáng cách rộng hoặc dưới ánh sáng chí chang của mặt trời. Sự gia tăng cường độ sáng chỉ có thể nhìn thấy được khi nhìn song song với lượng laze lên trên thước bằng.

Vận hành với thiết bị Thu Laze (phụ tùng) (xem hình D)

Trong điều kiện ánh sáng không thuận lợi (khu vực sáng chói, ánh sáng mặt trời chiếu trực tiếp) hay là ở một khoảng cách lớn, hãy sử dụng thiết bị thu laze để cải thiện sự nhận biết đường chiếu laze 17. Khi vận hành với thiết bị thu laze, mở chức năng xung tín hiệu lên (xem “Chức Năng Xung Tín Hiệu”, trang 202).

Kính nhìn laze (phụ tùng)

Kính nhìn laze lọc bổ ánh sáng xung quanh. Cách này làm cho mắt nhìn thấy ánh sáng đồ của tia laze sáng hơn.

Không được sử dụng kính nhìn laze như là kính bảo hộ lao động. Kính nhìn laze được sử dụng để cải thiện sự quan sát lường laze, nhưng chúng không bảo vệ chống lại tia bức xạ laze.
▶ Không được sử dụng kính nhìn laze như kính mát hay dùng trong giao thông. Kính nhìn laze không đủ khả năng bảo vệ hoàn toàn UV (tia cực tím) và làm giám sự cám nhận màu sắc.

Công việc theo Thí dụ (xem hình C–H)

Các ứng dụng mẫu cho dụng cụ đo có thể tra cứu trên các trang hình ảnh.

Bảo Dương và Bảo Quản

Bảo Dương Và Làm Sạch

Chỉ được cắt giữ và vận chuyển dụng cụ đo trong túi xách bảo vệ được giao kèm.

Luôn luôn giữ cho dụng cụ đo thật sạch sẽ.

Không được những dụng cụ do vào trong nước hay các chất lỏng khác.

Lau sạch bụi bản bằng một mảnh vải mềm và ẩm. Không sử dụng bất cứ chất tây rửa hay dung môi nào.

Thường xuyên lau sạch bề mặt các cửa chiếu laze một cách kỹ lường, và lưu ý đến các tưa vài hay sợi chỉ.

Trong trường hợp sửa chữa, xin gửi dụng cụ đo được bọc trong túi xách bảo vệ 18.

Dịch Vụ Sau Khi Bán và Dịch Vụ Úng Dụng

Bộ phân phục vụ hàng sau khi bán của chúng tôi sẽ trả lời các câu hỏi liên quan đến việc bảo trì và sửa chữa các sản phẩm cũng như các phụ tùng thay thế của bạn. Hình ảnh chi tiết và thông tin phụ tùng thay thế có thể tìm hiểu theo địa chí dưới đây:

www.bosch-pt.com

Bộ phận dịch vụ ứng dụng Bosch sẽ hàn hạnh trả lời các câu hỏi liên quan đến các sản phẩm của chúng tôi và linh kiện của chúng.

Trong tất cá các phán hôi và đơn đặt phụ tùng, xin vui lòng luôn luôn nhập số hàng hóa 10 chữ số theo nhận của hàng hóa.

Việt Nam

Công ty Trách Nhiêm Hữu Han Robert Bosch

Viêt Nam, PT/SVN

Phường 25, Quận Bình Thạnh

Thành Phố Hồ Chí Minh

Viêt Nam

Tel.: [phone] Ext 413

Fax: [phone]

[e-mail]

www.bosch-pt.com

Thải bổ

Dung cụ đo, phụ kiện và bao bì phải được phân loại để tái chế theo hướng thân thiện với môi trường.

Không được thải bỏ dụng cụ đo và pin/pin nạp điện lại được vào chung với rác sinh hoạt!

Được quyền thay đổi nội dung mà không phải thông báo trước.

206 | عربي
