BEDIENUNGSANLEITUNG GLL 280 P Professional BOSCH

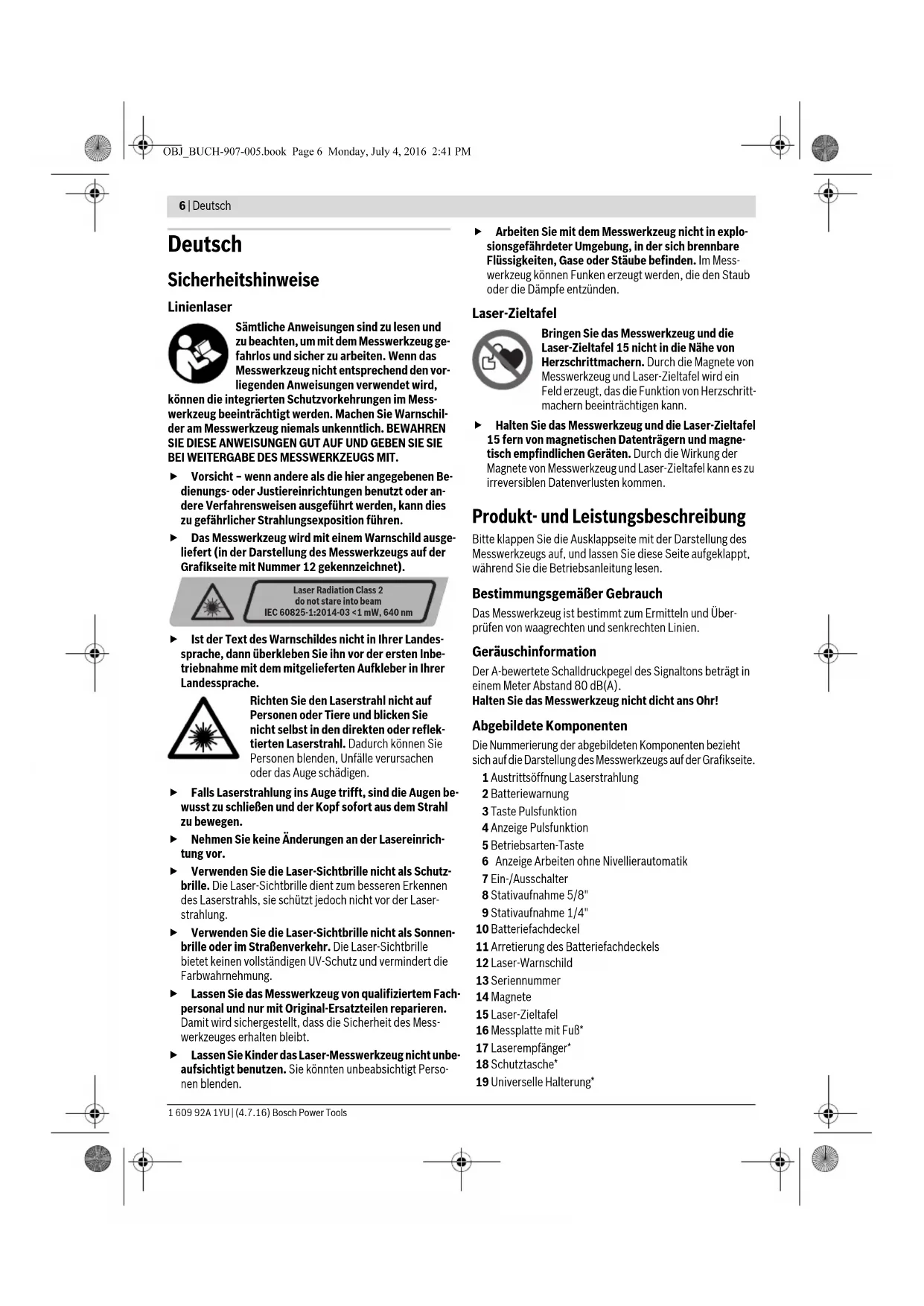

OBJ_BUCH-907-005.book Page 5 Monday, July 4, 2016 2:41 PM6 | Deutsch 1 609 92A 1YU | (4.7.16) Bosch Power Tools Deutsch Sicherheitshinweise Linienlaser Sämtliche Anweisungen sind zu lesen und zu beachten, um mit dem Messwerkzeug ge- fahrlos und sicher zu arbeiten. Wenn das Messwerkzeug nicht entsprechend den vor- liegenden Anweisungen verwendet wird, können die integrierten Schutzvorkehrungen im Mess- werkzeug beeinträchtigt werden. Machen Sie Warnschil- der am Messwerkzeug niemals unkenntlich. BEWAHREN SIE DIESE ANWEISUNGEN GUT AUF UND GEBEN SIE SIE BEI WEITERGABE DES MESSWERKZEUGS MIT. Vorsicht – wenn andere als die hier angegebenen Be- dienungs- oder Justiereinrichtungen benutzt oder an- dere Verfahrensweisen ausgeführt werden, kann dies zu gefährlicher Strahlungsexposition führen. Das Messwerkzeug wird mit einem Warnschild ausge- liefert (in der Darstellung des Messwerkzeugs auf der Grafikseite mit Nummer 12 gekennzeichnet). Ist der Text des Warnschildes nicht in Ihrer Landes- sprache, dann überkleben Sie ihn vor der ersten Inbe- triebnahme mit dem mitgelieferten Aufkleber in Ihrer Landessprache. Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den direkten oder reflek- tierten Laserstrahl. Dadurch können Sie Personen blenden, Unfälle verursachen oder das Auge schädigen. Falls Laserstrahlung ins Auge trifft, sind die Augen be- wusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen. Nehmen Sie keine Änderungen an der Lasereinrich- tung vor. Verwenden Sie die Laser-Sichtbrille nicht als Schutz- brille. Die Laser-Sichtbrille dient zum besseren Erkennen des Laserstrahls, sie schützt jedoch nicht vor der Laser- strahlung. Verwenden Sie die Laser-Sichtbrille nicht als Sonnen- brille oder im Straßenverkehr. Die Laser-Sichtbrille bietet keinen vollständigen UV-Schutz und vermindert die Farbwahrnehmung. Lassen Sie das Messwerkzeug von qualifiziertem Fach- personal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Mess- werkzeuges erhalten bleibt. Lassen Sie Kinder das Laser-Messwerkzeug nicht unbe- aufsichtigt benutzen. Sie könnten unbeabsichtigt Perso- nen blenden. Arbeiten Sie mit dem Messwerkzeug nicht in explo- sionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Im Mess- werkzeug können Funken erzeugt werden, die den Staub oder die Dämpfe entzünden. Laser-Zieltafel Bringen Sie das Messwerkzeug und die Laser-Zieltafel 15 nicht in die Nähe von Herzschrittmachern. Durch die Magnete von Messwerkzeug und Laser-Zieltafel wird ein Feld erzeugt, das die Funktion von Herzschritt- machern beeinträchtigen kann. Halten Sie das Messwerkzeug und die Laser-Zieltafel 15 fern von magnetischen Datenträgern und magne- tisch empfindlichen Geräten. Durch die Wirkung der Magnete von Messwerkzeug und Laser-Zieltafel kann es zu irreversiblen Datenverlusten kommen. Produkt- und Leistungsbeschreibung Bitte klappen Sie die Ausklappseite mit der Darstellung des Messwerkzeugs auf, und lassen Sie diese Seite aufgeklappt, während Sie die Betriebsanleitung lesen. Bestimmungsgemäßer Gebrauch Das Messwerkzeug ist bestimmt zum Ermitteln und Über- prüfen von waagrechten und senkrechten Linien. Geräuschinformation Der A-bewertete Schalldruckpegel des Signaltons beträgt in einem Meter Abstand 80 dB(A). Halten Sie das Messwerkzeug nicht dicht ans Ohr! Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Messwerkzeugs auf der Grafikseite. 1 Austrittsöffnung Laserstrahlung 2 Batteriewarnung 3 Taste Pulsfunktion 4 Anzeige Pulsfunktion 5 Betriebsarten-Taste 6 Anzeige Arbeiten ohne Nivellierautomatik 7 Ein-/Ausschalter 8 Stativaufnahme 5/8" 9 Stativaufnahme 1/4" 10 Batteriefachdeckel 11 Arretierung des Batteriefachdeckels 12 Laser-Warnschild 13 Seriennummer 14 Magnete 15 Laser-Zieltafel 16 Messplatte mit Fuß* 17 Laserempfänger* 18 Schutztasche* 19 Universelle Halterung* Laser Radiation Class 2do not stare into beamIEC 60825-1:2014-03 <1 mW, 640 nm OBJ_BUCH-907-005.book Page 6 Monday, July 4, 2016 2:41 PMDeutsch | 7 Bosch Power Tools 1 609 92A 1YU | (4.7.16) 20 Teleskopstange* 21 Laser-Sichtbrille* 22 Stativ*

• Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Technische Daten Montage Batterien einsetzen/wechseln Für den Betrieb des Messwerkzeugs wird die Verwendung von Alkali-Mangan-Batterien empfohlen. Zum Öffnen des Batteriefachdeckels 10 schieben Sie die Arretierung 11 in Pfeilrichtung und klappen den Batteriefach- deckel auf. Setzen Sie die Batterien ein. Achten Sie dabei auf die richtige Polung entsprechend der Darstellung auf der Innenseite des Batteriefachdeckels. Werden die Batterien schwach, ertönt ein einmaliger Signal- ton von 5 s Dauer. Die Batteriewarnung 2 blinkt dauerhaft rot. Das Messwerkzeug kann noch weniger als 2 h betrieben werden. Sind die Batterien beim Einschalten des Messwerkzeugs schwach, ertönt der 5 s lange Signalton direkt nach dem Ein- schalten des Messwerkzeugs. Ersetzen Sie immer alle Batterien gleichzeitig. Verwenden Sie nur Batterien eines Herstellers und mit gleicher Kapazität. Nehmen Sie die Batterien aus dem Messwerkzeug, wenn Sie es längere Zeit nicht benutzen. Die Batterien können bei längerer Lagerung korrodieren und sich selbst entladen. Betrieb Inbetriebnahme Beim Betrieb des Messwerkzeugs ertönen unter be- stimmten Bedingungen laute Signaltöne. Halten Sie deshalb das Messwerkzeug vom Ohr bzw. von anderen Personen fern. Der laute Ton kann das Gehör schädigen. Schützen Sie das Messwerkzeug vor Nässe und direk- ter Sonneneinstrahlung. Setzen Sie das Messwerkzeug keinen extremen Tempe- raturen oder Temperaturschwankungen aus. Lassen Sie es z.B. nicht längere Zeit im Auto liegen. Lassen Sie das Messwerkzeug bei größeren Temperaturschwankungen erst austemperieren, bevor Sie es in Betrieb nehmen. Bei extre- men Temperaturen oder Temperaturschwankungen kann die Präzision des Messwerkzeugs beeinträchtigt werden. Vermeiden Sie heftige Stöße oder Stürze des Mess- werkzeugs. Durch Beschädigungen des Messwerkzeugs kann die Genauigkeit beeinträchtigt werden. Vergleichen Sie nach einem heftigen Stoß oder Sturz die Laserlinien bzw. Lotstrahlen zur Kontrolle mit einer bekannten waag- rechten oder senkrechten Referenzlinie bzw. mit geprüf- ten Lotpunkten. Schalten Sie das Messwerkzeug aus, wenn Sie es trans- portieren. Beim Ausschalten wird die Pendeleinheit verrie- gelt, die sonst bei starken Bewegungen beschädigt werden kann. Ein-/Ausschalten Zum Einschalten des Messwerkzeugs schieben Sie den Ein-/ Ausschalter 7 in die Position „on“ (für Arbeiten ohne Nivel- lierautomatik) oder in die Position „on“ (für Arbeiten mit Nivellierautomatik). Das Messwerkzeug sendet sofort nach dem Einschalten Laserlinien aus den Austrittsöffnungen 1. Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den Laserstrahl, auch nicht aus größerer Entfernung. Lassen Sie das eingeschaltete Messwerkzeug nicht un- beaufsichtigt und schalten Sie das Messwerkzeug nach Gebrauch ab. Andere Personen könnten vom Laserstrahl geblendet werden. Zum Ausschalten des Messwerkzeugs schieben Sie den Ein-/Ausschalter 7 in die Position „off“. Beim Ausschalten wird die Pendeleinheit verriegelt. Linienlaser GLL 2-80 P Sachnummer 3 601 K63 2.. Arbeitsbereich

–Standard – mit Pulsfunktion – mit Laserempfänger 20 m 15 m 5–80m Nivelliergenauigkeit ±0,2mm/m Selbstnivellierbereich typisch ±4° Nivellierzeit typisch <4s Betriebstemperatur –10 °C ... +45 °C Lagertemperatur –20 °C ... +70 °C Relative Luftfeuchte max. 90 % Laserklasse

kürzeste Impulsdauer 1/1600 s Divergenz Laserlinie 0,5 mrad (Vollwinkel) Stativaufnahme 1/4", 5/8" Batterien 4x1,5VLR6(AA) Betriebsdauer – mit 2 Laserebenen – mit 1 Laserebene

18 h Gewicht entsprechend EPTA-Procedure 01:2014 0,69 kg Maße (Länge x Breite x Höhe) 159 x 54 x 141 mm Schutzart IP 54 (staub- und spritz- wassergeschützt)

1) Der Arbeitsbereich kann durch ungünstige Umgebungsbedingungen

(z.B. direkte Sonneneinstrahlung) verringert werden.Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Serien- nummer 13 auf dem Typenschild. OBJ_BUCH-907-005.book Page 7 Monday, July 4, 2016 2:41 PM8 | Deutsch 1 609 92A 1YU | (4.7.16) Bosch Power Tools Bei Überschreiten der höchstzulässigen Betriebstemperatur von 45 °C erfolgt die Abschaltung zum Schutz der Laser- diode. Nach dem Abkühlen ist das Messwerkzeug wieder betriebsbereit und kann erneut eingeschaltet werden. Abschaltautomatik deaktivieren Wird ca. 30 min lang keine Taste am Messwerkzeug gedrückt, schaltet sich das Messwerkzeug zur Schonung der Batterien automatisch ab. Um das Messwerkzeug nach der automatischen Abschaltung wieder einzuschalten, können Sie entweder den Ein-/Aus- schalter 7 erst in Position „off“ schieben und das Messwerk- zeug dann wieder einschalten, oder Sie drücken einmal die Betriebsarten-Taste 5 oder die Taste Pulsfunktion 3. Um die Abschaltautomatik zu deaktivieren, halten Sie (bei eingeschaltetem Messwerkzeug) die Betriebsarten-Taste 5 mindestens 3 s lang gedrückt. Ist die Abschaltautomatik de- aktiviert, blinken die Laserstrahlen kurz zur Bestätigung. Um die automatische Abschaltung zu aktivieren, schalten Sie das Messwerkzeug aus und wieder ein, oder Sie halten stattdessen die Betriebsarten-Taste 5 mindestens 3 s lang gedrückt. Signalton deaktivieren Nach dem Einschalten des Messwerkzeugs ist der Signalton immer aktiviert. Zum Deaktivieren bzw. Aktivieren des Signaltons drücken Sie gleichzeitig die Betriebsarten-Taste 5 und die Taste Pulsfunk- tion 3 und halten sie mindestens 3 s gedrückt. Sowohl beim Aktivieren als auch beim Deaktivieren ertönen drei kurze Signaltöne zur Bestätigung. Betriebsarten Das Messwerkzeug verfügt über drei Betriebsarten, zwischen denen Sie jederzeit wechseln können: – Horizontalbetrieb: erzeugt eine waagrechte Laserebene, – Vertikalbetrieb: erzeugt eine senkrechte Laserebene, – Kreuzlinienbetrieb: erzeugt eine waagrechte und eine senkrechte Laserebene. Nach dem Einschalten befindet sich das Messwerkzeug im Horizontalbetrieb. Um die Betriebsart zu wechseln, drücken Sie die Betriebsarten-Taste 5. Alle drei Betriebsarten können sowohl mit als auch ohne Nivellierautomatik gewählt werden. Pulsfunktion Für das Arbeiten mit dem Laserempfänger 17 muss – unab- hängig von der gewählten Betriebsart – die Pulsfunktion akti- viert werden. In der Pulsfunktion blinken die Laserlinien mit sehr hoher Frequenz und werden dadurch für den Laserempfänger 17 auffindbar. Zum Einschalten der Pulsfunktion drücken Sie die Taste 3. Bei eingeschalteter Pulsfunktion leuchtet die Anzeige 4 grün. Für das menschliche Auge ist die Sichtbarkeit der Laserlinien bei eingeschalteter Pulsfunktion verringert. Für Arbeiten ohne Laserempfänger schalten Sie deshalb die Pulsfunktion durch erneutes Drücken der Taste 3 aus. Bei ausgeschalteter Pulsfunktion erlischt die Anzeige 4. Nivellierautomatik Arbeiten mit Nivellierautomatik Stellen Sie das Messwerkzeug auf eine waagerechte, feste Unterlage, befestigen Sie es auf der Halterung 19 oder dem Stativ 22. Schieben Sie für Arbeiten mit Nivellierautomatik den Ein-/Aus- schalter 7 in Position „ on“. Die Nivellierautomatik gleicht Unebenheiten innerhalb des Selbstnivellierbereiches von ±4° automatisch aus. Die Nivel- lierung ist abgeschlossen, sobald sich die Laserlinien nicht mehr bewegen. Ist die automatische Nivellierung nicht möglich, z.B. weil die Standfläche des Messwerkzeugs mehr als 4° von der Waage- rechten abweicht, beginnen die Laserlinien in schnellem Takt zu blinken. Bei aktiviertem Signalton ertönt für maximal 30 s ein Signalton in schnellem Takt. Innerhalb von 10 s nach dem Einschalten ist dieser Alarm deaktiviert, um das Einrichten des Messwerkzeugs zu ermöglichen. Stellen Sie das Messwerkzeug waagerecht auf und warten Sie die Selbstnivellierung ab. Sobald sich das Messwerkzeug in- nerhalb des Selbstnivellierbereiches von ±4° befindet, leuch- ten die Laserstrahlen dauerhaft und der Signalton wird abge- schaltet. Bei Erschütterungen oder Lageänderungen während des Betriebs wird das Messwerkzeug automatisch wieder einni- velliert. Überprüfen Sie nach einer erneuten Nivellierung die Position der waagrechten bzw. senkrechten Laserlinie in Bezug auf Referenzpunkte, um Fehler zu vermeiden. Arbeiten ohne Nivellierautomatik Schieben Sie für Arbeiten ohne Nivellierautomatik den Ein-/ Ausschalter 7 in Position „on“. Bei ausgeschalteter Nivel- lierautomatik leuchtet die Anzeige 6 rot und für 30 s blinken die Laserlinien in langsamem Takt. Bei abgeschalteter Nivellierauto matik können Sie das Mess- werkzeug frei in der Hand halten oder auf eine geneigte Unter- lage stellen. Im Kreuzlinienbetrieb verlaufen die zwei Laser- linien nicht mehr zwingend senkrecht zueinander. Nivelliergenauigkeit Genauigkeitseinflüsse Den größten Einfluss übt die Umgebungstemperatur aus. Besonders vom Boden nach oben verlaufende Temperatur- unterschiede können den Laserstrahl ablenken. Da die Temperaturschichtung in Bodennähe am größten ist, sollten Sie das Messwerkzeug ab einer Messstrecke von 20 m immer auf einem Stativ montieren. Stellen Sie das Messwerk- zeug außerdem nach Möglichkeit in der Mitte der Arbeits- fläche auf. Neben äußeren Einflüssen können auch gerätespezifische Einflüsse (wie z.B. Stürze oder heftige Stöße) zu Abweichun- gen führen. Überprüfen Sie deshalb vor jedem Arbeitsbeginn die Nivelliergenauigkeit. Überprüfen Sie jeweils zuerst die Nivelliergenauigkeit der waagrechten Laserlinie und danach die Nivelliergenauigkeit der senkrechten Laserlinie. OBJ_BUCH-907-005.book Page 8 Monday, July 4, 2016 2:41 PMDeutsch | 9 Bosch Power Tools 1 609 92A 1YU | (4.7.16) Sollte das Messwerkzeug bei einer der Prüfungen die maxi- male Abweichung überschreiten, dann lassen Sie es von einem Bosch-Kundendienst reparieren. Waagerechte Nivelliergenauigkeit der Querachse überprüfen Für die Überprüfung benötigen Sie eine freie Messstrecke von 5 m auf festem Grund zwischen zwei Wänden A und B. – Montieren Sie das Messwerkzeug nahe der Wand A auf einem Stativ oder stellen Sie es auf festen, ebenen Unter- grund. Schalten Sie das Messwerkzeug ein. Wählen Sie Kreuzlinienbetrieb mit Nivellierautomatik. – Richten Sie den Laser auf die nahe Wand A und lassen Sie das Messwerkzeug einnivellieren. Markieren Sie die Mitte des Punktes, an dem sich die Laserlinien an der Wand kreuzen (Punkt I). –Drehen Sie das Messwerkzeug um 180°, lassen Sie es ein- nivellieren und markieren Sie den Kreuzungspunkt der Laserlinien an der gegenüberliegenden Wand B (Punkt II). – Platzieren Sie das Messwerkzeug – ohne es zu drehen – nahe der Wand B, schalten Sie es ein und lassen Sie es ein- nivellieren. – Richten Sie das Messwerkzeug in der Höhe so aus (mithilfe des Stativs oder gegebenenfalls durch Unterlegen), dass der Kreuzungspunkt der Laserlinien genau den zuvor mar- kierten Punkt II auf der Wand B trifft. –Drehen Sie das Messwerkzeug um 180 °, ohne die Höhe zu verändern. Richten Sie es so auf die Wand A, dass die senkrechte Laserlinie durch den bereits markierten Punkt I läuft. Lassen Sie das Messwerkzeug einnivellieren und markieren Sie den Kreuzungspunkt der Laserlinien auf der Wand A (Punkt III). – Die Differenz d der beiden markierten Punkte I und III auf der Wand A ergibt die tatsächliche Höhenabweichung des Messwerkzeugs entlang der Querachse. Auf der Messstrecke von 2 x 5 m =10m beträgt die maximal zulässige Abweichung: 10 m x±0,2mm/m =±2mm. Die Differenz d zwischen den Punkten I und III darf folglich höchstens 2 mm betragen. Nivelliergenauigkeit der senkrechten Linie überprüfen Für die Überprüfung benötigen Sie eine Türöffnung, bei der (auf festem Grund) auf jeder Seite der Tür mindestens 2,5 m Platz sind. – Stellen Sie das Messwerkzeug in 2,5 m Entfernung von der Türöffnung auf festem, ebenem Grund auf (nicht auf einem Stativ). Lassen Sie das Messwerkzeug im Vertikalbetrieb mit Nivellierautomatik einnivellieren, und richten Sie die Laserlinie auf die Türöffnung. – Markieren Sie die Mitte der senkrechten Laserlinie am Bo- den der Türöffnung (Punkt I), in 5 m Entfernung auf der an- deren Seite der Türöffnung (Punkt II) sowie am oberen Rand der Türöffnung (Punkt III).

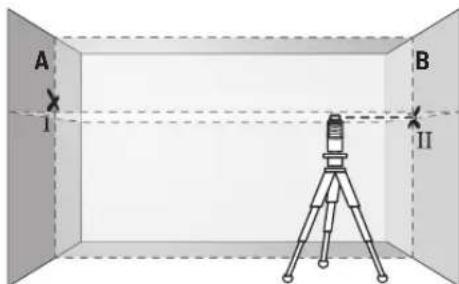

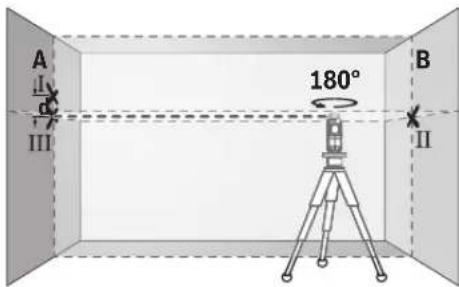

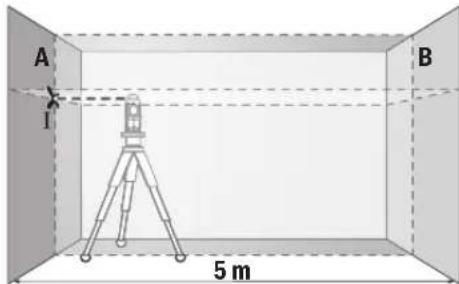

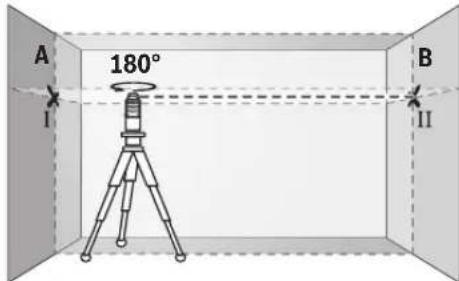

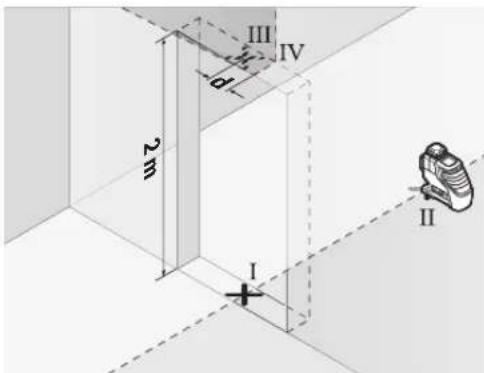

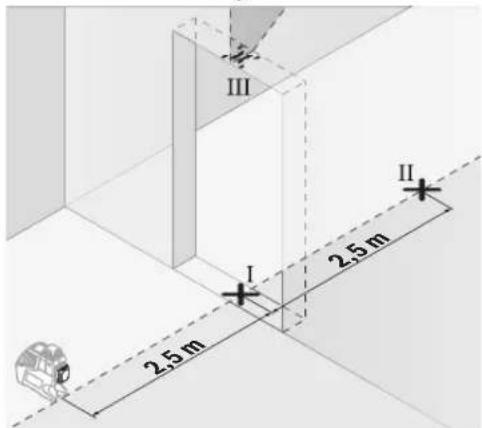

180° 2,5 m 2,5 m OBJ_BUCH-907-005.book Page 9 Monday, July 4, 2016 2:41 PM10 | Deutsch 1 609 92A 1YU | (4.7.16) Bosch Power Tools – Drehen Sie das Messwerkzeug um 180° und stellen Sie es auf der anderen Seite der Türöffnung direkt hinter den Punkt II. Lassen Sie das Messwerkzeug einnivellieren und richten Sie die senkrechte Laserlinie so aus, dass ihre Mitte genau durch die Punkte I und II verläuft. – Markieren Sie die Mitte der Laserlinie am oberen Rand der Türöffnung als Punkt IV. – Die Differenz d der beiden markierten Punkte III und IV ergibt die tatsächliche Abweichung des Messwerkzeugs von der Senkrechten. – Messen Sie die Höhe der Türöffnung. Die maximale zulässige Abweichung berechnen Sie wie folgt: doppelte Höhe der Türöffnung x 0,2 mm/m Beispiel: Bei einer Höhe der Türöffnung von 2 m darf die maxi- male Abweichung 2x2m x±0,2mm/m =±0,8mm betragen. Die Punkte III und IV dürfen folglich höchstens 0,8 mm auseinander liegen. Arbeitshinweise Verwenden Sie immer nur die Mitte der Laserlinie zum Markieren. Die Breite der Laserlinie ändert sich mit der Entfernung. Arbeiten mit der Laser-Zieltafel Die Laser-Zieltafel 15 verbessert die Sichtbarkeit des Laser- strahls bei ungünstigen Bedingungen und größeren Entfer- nungen. Die reflektierende Hälfte der Laser-Zieltafel 15 verbessert die Sichtbarkeit der Laserlinie, durch die transparente Hälfte ist die Laserlinie auch von der Rückseite der Laser-Zieltafel erkennbar. Arbeiten mit dem Stativ (Zubehör) Ein Stativ bietet eine stabile, höheneinstellbare Messunter- lage. Setzen Sie das Messwerkzeug mit der 1/4"-Stativauf- nahme 9 auf das Gewinde des Stativs 22 oder eines handels- üblichen Fotostativs. Für die Befestigung auf einem handels- üblichen Baustativ benutzen Sie die 5/8"-Stativaufnahme 8. Schrauben Sie das Messwerkzeug mit der Feststellschraube des Stativs fest. Befestigen mit der universellen Halterung (Zubehör) (siehe Bild D) Mithilfe der universellen Halterung 19 können Sie das Mess- werkzeug z.B. an senkrechten Flächen, Rohren oder magneti- sierbaren Materialien befestigen. Die universelle Halterung ist ebenso als Bodenstativ geeignet und erleichtert die Höhen- ausrichtung des Messwerkzeugs. Arbeiten mit der Messplatte (Zubehör) (sieheBilderA–B) Mithilfe der Messplatte 16 können Sie die Lasermarkierung auf den Boden bzw. die Laserhöhe auf eine Wand übertragen. Mit dem Nullfeld und der Skala können Sie den Versatz zur ge- wünschten Höhe messen und an anderer Stelle wieder antra- gen. Damit entfällt das exakte Einstellen des Messwerkzeugs auf die zu übertragende Höhe. Die Messplatte 16 hat eine Reflexbeschichtung, die die Sicht- barkeit des Laserstrahls in größerer Entfernung bzw. bei star- ker Sonnenstrahlung verbessert. Die Helligkeitsverstärkung ist nur zu erkennen, wenn Sie parallel zum Laserstrahl auf die Messplatte blicken. Arbeiten mit Laserempfänger (Zubehör) (siehe Bild D) Bei ungünstigen Lichtverhältnissen (helle Umgebung, direkte Sonneneinstrahlung) und auf größere Entfernungen verwen- den Sie zum besseren Auffinden der Laserlinien den Laser- empfänger 17. Schalten Sie beim Arbeiten mit dem Laser- empfänger die Pulsfunktion ein (siehe „Pulsfunktion“, Seite 8). Laser-Sichtbrille (Zubehör) Die Laser-Sichtbrille filtert das Umgebungslicht aus. Dadurch erscheint das rote Licht des Lasers für das Auge heller. Verwenden Sie die Laser-Sichtbrille nicht als Schutz- brille. Die Laser-Sichtbrille dient zum besseren Erkennen des Laserstrahls, sie schützt jedoch nicht vor der Laser- strahlung. Verwenden Sie die Laser-Sichtbrille nicht als Sonnen- brille oder im Straßenverkehr. Die Laser-Sichtbrille bie- tet keinen vollständigen UV-Schutz und vermindert die Farbwahrnehmung. Arbeitsbeispiele (siehe Bilder C–H) Beispiele für Anwendungsmöglichkeiten des Messwerkzeugs finden Sie auf den Grafikseiten. Wartung und Service Wartung und Reinigung Lagern und transportieren Sie das Messwerkzeug nur in der mitgelieferten Schutztasche. Halten Sie das Messwerkzeug stets sauber. Tauchen Sie das Messwerkzeug nicht ins Wasser oder andere Flüssigkeiten. Wischen Sie Verschmutzungen mit einem feuchten, weichen Tuch ab. Verwenden Sie keine Reinigungs- oder Lösemittel. Reinigen Sie insbesondere die Flächen an der Austrittsöff- nung des Lasers regelmäßig und achten Sie dabei auf Fusseln. Senden Sie im Reparaturfall das Messwerkzeug in der Schutz- tasche 18 ein. 2 m

( I) 5 ( II) ( III) – 180°
