BEDIENUNGSANLEITUNG LR 65 Professional BOSCH

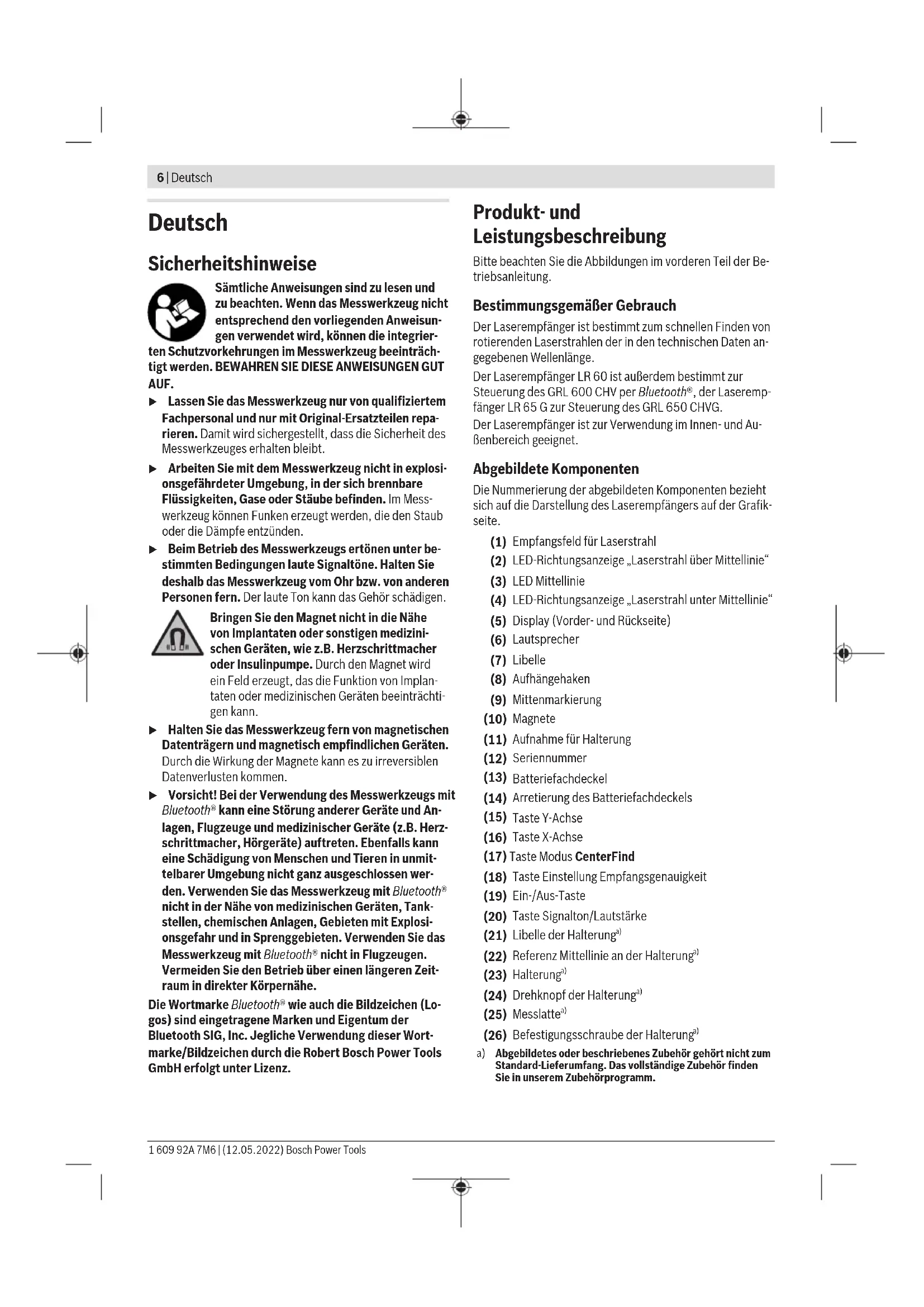

1 609 92A 7M6 | (12.05.2022) Bosch Power Tools6 | Deutsch Deutsch Sicherheitshinweise Sämtliche Anweisungen sind zu lesen und zu beachten. Wenn das Messwerkzeug nicht entsprechend den vorliegenden Anweisun- gen verwendet wird, können die integrier- ten Schutzvorkehrungen im Messwerkzeug beeinträch- tigt werden. BEWAHREN SIE DIESE ANWEISUNGEN GUT AUF. u Lassen Sie das Messwerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen repa- rieren. Damit wird sichergestellt, dass die Sicherheit des Messwerkzeuges erhalten bleibt. u Arbeiten Sie mit dem Messwerkzeug nicht in explosi- onsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Im Mess- werkzeug können Funken erzeugt werden, die den Staub oder die Dämpfe entzünden. u Beim Betrieb des Messwerkzeugs ertönen unter be- stimmten Bedingungen laute Signaltöne. Halten Sie deshalb das Messwerkzeug vom Ohr bzw. von anderen Personen fern. Der laute Ton kann das Gehör schädigen. Bringen Sie den Magnet nicht in die Nähe von Implantaten oder sonstigen medizini- schen Geräten, wie z.B. Herzschrittmacher oder Insulinpumpe. Durch den Magnetwird ein Feld erzeugt, das die Funktion von Implan- taten oder medizinischen Geräten beeinträchti- gen kann. u Halten Sie das Messwerkzeug fern von magnetischen Datenträgern und magnetisch empfindlichen Geräten. Durch die Wirkung der Magnete kann es zu irreversiblen Datenverlusten kommen. u Vorsicht! Bei der Verwendung des Messwerkzeugs mit Bluetooth® kann eine Störung anderer Geräte und An- lagen, Flugzeuge und medizinischer Geräte (z.B. Herz- schrittmacher, Hörgeräte) auftreten. Ebenfalls kann eine Schädigung von Menschen und Tieren in unmit- telbarer Umgebung nicht ganz ausgeschlossen wer- den. Verwenden Sie das Messwerkzeug mit Bluetooth® nicht in der Nähe von medizinischen Geräten, Tank- stellen, chemischen Anlagen, Gebieten mit Explosi- onsgefahr und in Sprenggebieten. Verwenden Sie das Messwerkzeug mit Bluetooth® nicht in Flugzeugen. Vermeiden Sie den Betrieb über einen längeren Zeit- raum in direkter Körpernähe. Die Wortmarke Bluetooth® wie auch die Bildzeichen (Lo- gos) sind eingetragene Marken und Eigentum der Bluetooth SIG, Inc. Jegliche Verwendung dieser Wort- marke/Bildzeichen durch die Robert Bosch Power Tools GmbH erfolgt unter Lizenz. Produkt- und Leistungsbeschreibung Bitte beachten Sie die Abbildungen im vorderen Teil der Be- triebsanleitung. Bestimmungsgemäßer Gebrauch Der Laserempfänger ist bestimmt zum schnellen Finden von rotierenden Laserstrahlen der in den technischen Daten an- gegebenen Wellenlänge. Der Laserempfänger LR60 ist außerdem bestimmt zur Steuerung des GRL600CHV per Bluetooth®, der Laseremp- fänger LR65G zur Steuerung des GRL650CHVG. Der Laserempfänger ist zur Verwendung im Innen- und Au- ßenbereich geeignet. Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Laserempfängers auf der Grafik- seite. (1) Empfangsfeld für Laserstrahl (2) LED-Richtungsanzeige „Laserstrahl über Mittellinie“ (3) LED Mittellinie (4) LED-Richtungsanzeige „Laserstrahl unter Mittellinie“ (5) Display (Vorder- und Rückseite) (6) Lautsprecher (7) Libelle (8) Aufhängehaken (9) Mittenmarkierung (10) Magnete (11) Aufnahme für Halterung (12) Seriennummer (13) Batteriefachdeckel (14) Arretierung des Batteriefachdeckels (15) Taste Y‑Achse (16) Taste X‑Achse (17) Taste Modus CenterFind (18) Taste Einstellung Empfangsgenauigkeit (19) Ein-/Aus-Taste (20) Taste Signalton/Lautstärke (21) Libelle der Halterung

(22) Referenz Mittellinie an der Halterung

(24) Drehknopf der Halterung

(26) Befestigungsschraube der Halterung

Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm. 1 609 92A 7M6 | (12.05.2022) Bosch Power ToolsDeutsch | 7 Anzeigenelemente (a) Ladezustandsanzeige Akku/Batterien Rotationslaser (b) Anzeige Verbindung per Bluetooth® (c) Anzeige Empfangsgenauigkeit (d) Anzeige Maßeinheit (e) Textanzeige (f) Richtungsanzeige „Laserstrahl unter Mittellinie“ (g) Anzeige Signalton/Lautstärke (h) Anzeige Mittellinie (i) Batterieanzeige Laserempfänger (j) Richtungsanzeige „Laserstrahl über Mittellinie“ Technische Daten Laserempfänger LR 60 LR 65G Sachnummer 3601K69P.. 3601K69T.. empfangbare Wellenlänge 600−800nm 500−570nm Arbeitsbereich max.

– mit GRL600CHV 300m − – mit GRL650CHVG − 325m Empfangswinkel ±35° ±35° empfangbare Rotationsgeschwindigkeit >120min

Bluetooth® Laserempfänger – Klasse 1 1 – Kompatibilität Bluetooth®5.0/4.X (LowEnergy)

– Signalreichweite max.

100m 100m – Betriebsfrequenzbereich 2402–2480MHz 2402–2480MHz – Sendeleistung max. 6,3 mW 6,3 mW Batterien 2×1,5VLR6 (AA) 2×1,5VLR6 (AA) Betriebsdauer ca. 50h 50h Gewicht entsprechend EPTA‑Procedure01:2014 0,38kg 0,38kg Maße (Länge × Breite × Höhe) 175×79×33mm 175×79×33mm Bosch Power Tools 1 609 92A 7M6 | (12.05.2022)8 | Deutsch Laserempfänger LR 60 LR 65G Schutzart IP67 IP67 A) Der Arbeitsbereich kann durch ungünstige Umgebungsbedingungen (z.B. direkte Sonneneinstrahlung) verringert werden. B) abhängig vom Abstand zwischen Laserempfänger und Rotationslaser sowie von Laserklasse und Lasertyp des Rotationslasers C) Die Empfangsgenauigkeit kann durch ungünstige Umgebungsbedingungen (z.B. direkte Sonneneinstrahlung) beeinträchtigt werden. D) Es tritt nur eine nicht leitfähige Verschmutzung auf, wobei jedoch gelegentlich eine vorübergehende durch Betauung verursachte Leitfähig- keit erwartet wird. E) Bei Bluetooth® Low-Energy-Geräten kann je nach Modell und Betriebssystem kein Verbindungsaufbau möglich sein. Bluetooth® Geräte müs- sen das SPP-Profil unterstützen. F) Die Reichweite kann je nach äußeren Bedingungen, einschließlich des verwendeten Empfangsgeräts, stark variieren. Innerhalb von ge- schlossenen Räumen und durch metallische Barrieren (z.B. Wände, Regale, Koffer etc.) kann die Bluetooth® Reichweite deutlich geringer sein. Zur eindeutigen Identifizierung Ihres Laserempfängers dient die Seriennummer (12) auf dem Typenschild. Montage Batterien einsetzen/wechseln Für den Betrieb des Laserempfängers wird die Verwendung von Alkali-Mangan-Batterien empfohlen. Drehen Sie die Arretierung(14) des Batteriefachdeckels (z.B. mit einer Münze) in Position . Klappen Sie den Batteriefachdeckel(13) auf und setzen Sie die Batterien ein. Achten Sie dabei auf die richtige Polung entsprechend der Darstellung auf der Innenseite des Batteriefachs. Schließen Sie den Batteriefachdeckel(13) und drehen Sie die Arretierung(14) des Batteriefachdeckels in Position . Die Batterieanzeige(i) zeigt den Ladezustand der Batterien des Laserempfängers an: Anzeige Kapazität 50−100% 5−50% 2−5% 0−2% Ersetzen Sie immer alle Batterien gleichzeitig. Verwenden Sie nur Batterien eines Herstellers und mit gleicher Kapazi- tät. u Nehmen Sie die Batterien aus dem Laserempfänger, wenn Sie ihn längere Zeit nicht benutzen. Die Batterien können bei längerer Lagerung im Laserempfänger korro- dieren und sich selbst entladen. Ladezustandsanzeige Rotationslaser Die Ladezustandsanzeige(a) zeigt den Ladezustand des Ak- kus bzw. der Batterien des Rotationslasers an, wenn der Ro- tationslaser eingeschaltet ist und eine Verbindung per Bluetooth® zwischen Laserempfänger und Rotationslaser be- steht. Anzeige Kapazität 60−100% Anzeige Kapazität 30−60% 5−30% 0−5% Betrieb Inbetriebnahme u Schützen Sie den Laserempfänger vor Nässe und di- rekter Sonneneinstrahlung. u Setzen Sie den Laserempfänger keinen extremen Temperaturen oder Temperaturschwankungen aus. Lassen Sie ihn z.B. nicht längere Zeit im Auto liegen. Las- sen Sie den Laserempfänger bei größeren Temperatur- schwankungen erst austemperieren, bevor Sie ihn in Be- trieb nehmen. Bei extremen Temperaturen oder Tempe- raturschwankungen kann die Präzision des Laserempfän- gers beeinträchtigt werden. u Halten Sie den Arbeitsbereich frei von Hindernissen, die den Laserstrahl reflektieren oder behindern könn- ten. Decken Sie z.B. spiegelnde oder glänzende Ober- flächen ab. Messen Sie nicht durch Glasscheiben oder ähnliche Materialien hindurch. Durch einen reflektier- ten oder behinderten Laserstrahl können die Messergeb- nisse verfälscht werden. Laserempfänger aufstellen (sieheBildA) Platzieren Sie den Laserempfänger so, dass der Laserstrahl das Empfangsfeld(1) erreichen kann. Richten Sie ihn so aus, dass der Laserstrahl das Empfangsfeld quer durchläuft (wie im Bild dargestellt). Bei Rotationslasern mit mehreren Betriebsarten wählen Sie Horizontal- oder Vertikalbetrieb mit der höchsten Rotations- geschwindigkeit. Ein-/Ausschalten u Beim Einschalten des Laserempfängers ertönt ein lau- ter Signalton. Halten Sie deshalb den Laserempfänger beim Einschalten vom Ohr bzw. von anderen Personen fern. Der laute Ton kann das Gehör schädigen. 1 609 92A 7M6 | (12.05.2022) Bosch Power ToolsDeutsch | 9 Zum Einschalten des Laserempfängers drücken Sie die Ein-/Aus-Taste (19). Alle Displayanzeigen sowie alle LEDs leuchten kurz auf und ein Signalton ertönt. Zum Ausschalten des Laserempfängers halten Sie die Ein-/ Aus-Taste(19) so lange gedrückt, bis alle LEDs kurz auf- leuchten und das Display erlischt. Außer der Einstellung der Displaybeleuchtung werden alle Einstellungen beim Aus- schalten des Laserempfängers gespeichert. Wird ca. 10min keine Taste am Laserempfänger gedrückt und erreicht das Empfangsfeld(1) 10min lang kein Laser- strahl, dann schaltet der Laserempfänger zur Schonung der Batterien automatisch ab. Verbindung zum Rotationslaser Im Auslieferungszustand sind Rotationslaser und der mitge- lieferte Laserempfänger bereits per Bluetooth® verbunden. Bei bestehender Verbindung erscheint die Anzeige Verbin- dung per Bluetooth®(b) im Display des Laserempfängers. Um den Laserempfänger erneut zu verbinden oder um einen weiteren Laserempfänger mit dem Rotationslaser zu verbin- den, halten Sie die Taste Bluetooth® am Rotationslaser so lange gedrückt, bis das Symbol für den Verbindungsaufbau zu Fernbedienung/Laserempfänger im Display des Rotati- onslasers erscheint. Halten Sie danach die Tasten X‑Achse(16) und Y‑Achse(15) am Laserempfänger so lan- ge gedrückt, bis in der Textanzeige(e) des Laserempfängers P‑‑ erscheint. Der erfolgreiche Verbindungsaufbau wird im Display des Ro- tationslasers bestätigt. In der Textanzeige(e) des Laseremp- fängers erscheint POK. Kann die Verbindung zwischen Rotationslaser und Laser- empfänger nicht aufgebaut werden, dann erscheint in der Textanzeige(e) des Laserempfängers PNK und im Display des Rotationslasers wird die Fehlermeldung zur fehlge- schlagenen Verbindung gezeigt. Zur Fehlerbehebung beach- ten Sie die Betriebsanleitung des Rotationslasers. Richtungsanzeigen Die Position des Laserstrahls im Empfangsfeld(1) wird an- gezeigt: – im Display(5) an der Vorder- und Rückseite des Laser- empfängers durch die Richtungsanzeige „Laserstrahl un- ter Mittellinie“(f), die Richtungsanzeige „Laserstrahl über Mittellinie“(j) bzw. die Anzeige Mittellinie(h), – optional durch die rote LED-Richtungsanzeige „Laser- strahl unter Mittellinie“(4), die blaue LED-Richtungsan- zeige „Laserstrahl über Mittellinie“(2) sowie die grüne LED Mittellinie(3) an der Vorderseite des Laserempfän- gers, – optional durch den Signalton. Beim ersten Durchlaufen des Laserstrahls durch das Empfangsfeld(1) ertönt immer ein kurzer Signalton und die rote LED-Richtungsanzeige „Laserstrahl unter Mittellinie“(4) sowie die blaue LED-Richtungsanzeige „Laserstrahl über Mittellinie“(2) leuchten kurz auf (auch wenn Signalton und/ oder LED-Richtungsanzeigen ausgeschaltet wurden). Laserempfänger zu tief: Durchläuft der Laserstrahl die obe- re Hälfte des Empfangsfeldes(1), dann erscheint die Rich- tungsanzeige „Laserstrahl über Mittellinie“(j) im Display. Bei eingeschalteten LEDs leuchtet die blaue LED-Richtungs- anzeige „Laserstrahl über Mittellinie“(2). Bei eingeschaltetem Signalton ertönt ein Signal in langsa- mem Takt. Bewegen Sie den Laserempfänger in Pfeilrichtung nach oben. Bei Annäherung an die Mittellinie wird nur noch die Spitze der Richtungsanzeige „Laserstrahl über Mittellinie“(j) angezeigt. Laserempfänger zu hoch: Durchläuft der Laserstrahl die untere Hälfte des Empfangsfeldes(1), dann erscheint die Richtungsanzeige „Laserstrahl unter Mittellinie“(f) im Dis- play. Bei eingeschalteten LEDs leuchtet die rote LED-Richtungs- anzeige „Laserstrahl unter Mittellinie“(4). Bei eingeschaltetem Signalton ertönt ein Signal in schnellem Takt. Bewegen Sie den Laserempfänger in Pfeilrichtung nach un- ten. Bei Annäherung an die Mittellinie wird nur noch die Spit- ze der Richtungsanzeige „Laserstrahl unter Mittellinie“(f) angezeigt. Laserempfänger mittig: Durchläuft der Laserstrahl das Empfangsfeld(1) auf Höhe der Mittellinie, dann erscheint die Anzeige Mittellinie(h) im Display. Bei eingeschalteten LEDs leuchtet die grüne LED Mittellinie(3). Bei eingeschaltetem Signalton ertönt ein Dauerton. Speicherfunktion letzter Empfang: Wird der Laserempfän- ger so bewegt, dass der Laserstrahl das Empfangsfeld(1) wieder verlässt, blinkt für kurze Zeit die zuletzt angezeigte Richtungsanzeige „Laserstrahl über Mittellinie“(j) bzw. die Richtungsanzeige „Laserstrahl unter Mittellinie“(f). Diese Anzeige kann über das Einstellungsmenü ein- bzw. ausge- schaltet werden. Anzeige relative Höhe (sieheBildB) Trifft der Laserstrahl das Empfangsfeld(1), dann wird der Abstand zwischen Laserstrahl und Mittellinie des Laseremp- fängers in der Textanzeige(e) im Display als absoluter Wert angezeigt. Die Maßeinheit der Höhenanzeige kann im Einstellungsmenü geändert werden ("mm" oder "in"). Displaybeleuchtung Die Displays(5) an Vorder- und Rückseite des Laserempfän- gers verfügen über eine Displaybeleuchtung. Die Displaybe- leuchtung wird eingeschaltet: – beim Einschalten des Laserempfängers, – bei jedem Tastendruck, – wenn sich der Laserstrahl über das Empfangsfeld(1) be- wegt. Die Displaybeleuchtung schaltet sich automatisch ab: – 30s nach jedem Tastendruck, wenn kein Laserstrahl das Empfangsfeld erreicht, – 2min seitdem keine Taste gedrückt wurde und wenn sich die Position des Laserstrahls im Empfangsfeld nicht än- dert. Bosch Power Tools 1 609 92A 7M6 | (12.05.2022)10 | Deutsch Die Displaybeleuchtung kann im Einstellungsmenü ausge- schaltet werden. Die Einstellung der Displaybeleuchtung wird beim Ausschal- ten des Laserempfängers nicht gespeichert. Nach dem Ein- schalten des Laserempfängers ist die Displaybeleuchtung immer eingeschaltet. Einstellungen Einstellung der Anzeige Mittellinie wählen Sie können festlegen, mit welcher Genauigkeit die Position des Laserstrahls auf dem Empfangsfeld(1) als „mittig“ ange- zeigt wird. Die aktuelle Einstellung der Anzeige Mittellinie ist in der An- zeige Empfangsgenauigkeit(c) zu sehen. Um die Empfangsgenauigkeit zu ändern, drücken Sie die Taste Einstellung Empfangsgenauigkeit(18) so oft, bis die gewünschte Einstellung im Display angezeigt wird. Bei jedem Drücken der Taste Einstellung Empfangsgenauigkeit er- scheint für kurze Zeit der jeweilige Wert der Empfangsgenau- igkeit in der Textanzeige(e). Die Einstellung der Empfangsgenauigkeit wird beim Aus- schalten gespeichert. Signalton zur Anzeige des Laserstrahls Die Position des Laserstrahls auf dem Empfangsfeld(1) kann durch einen Signalton angezeigt werden. Sie können die Lautstärke ändern oder den Signalton aus- schalten. Drücken Sie zum Wechseln bzw. Ausschalten des Signaltons die Taste Signalton(20), bis die gewünschte Lautstärke im Display angezeigt wird. Bei niedriger Lautstärke erscheint die Signalton-Anzeige(g) im Display mit einem Balken, bei hoher Lautstärke mit 3 Balken, bei ausgeschaltetem Signal- ton erlischt sie. Unabhängig von der Einstellung des Signaltons ertönt beim ersten Auftreffen des Laserstrahls auf dem Empfangsfeld(1) zur Bestätigung ein kurzer Ton in niedriger Lautstärke. Die Einstellung des Signaltons wird beim Ausschalten des Laserempfängers gespeichert. Einstellungsmenü Einstellungsmenü aufrufen: Drücken Sie gleichzeitig kurz die Taste X‑Achse(16) und die Taste Y‑Achse(15). Einstellung innerhalb eines Untermenüs ändern: Drücken Sie entweder die Taste X‑Achse(16) oder die Taste Y‑Achse(15), um zwischen den Einstellungen zu wechseln. Die zuletzt gewählte Einstellung wird beim Verlassen des Menüs automatisch gespeichert. Untermenü wechseln: Drücken Sie kurz die Taste Modus CenterFind(17), um in das nächste Untermenü zu gelan- gen. Einstellungsmenü verlassen: Drücken Sie so lange die Tas- te Modus CenterFind(17), bis das Einstellungsmenü been- det ist. Alternativ wird das Einstellungsmenü etwa 10s nach dem letzten Tastendruck automatisch beendet. Folgende Untermenüs stehen zur Verfügung: – Maßeinheit der Anzeige relative Höhe: Beim Aufrufen des Maßeinheiten-Menüs erscheint die aktuell gewählte Maßeinheit in der Textanzeige(e), die verfügbaren Maß- einheiten sind in der Anzeige Maßeinheit(d) darüber zu sehen. – LED-Richtungsanzeigen (LED): Die 3 LED- Richtungsanzeigen(2), (4) sowie (3) können in der Hel- ligkeit geändert oder ausgeschaltet werden. Die LEDs leuchten jeweils in der gewählten Einstellung. – Displaybeleuchtung (LIT): Die Displaybeleuchtung kann eingeschaltet (grüne LED leuchtet) oder ausgeschaltet werden (rote LED leuchtet). – Speicherfunktion letzter Empfang (MEM): Die Anzeige der Richtung, in der der Laserstrahl das Empfangsfeld verlassen hat, kann eingeschaltet (grüne LED leuchtet) oder ausgeschaltet werden (rote LED leuchtet). – Center-Funktionen (CF/CL) (LR65G): Es kann zwi- schen Modus CenterFind (CF) und Modus CenterLock (CL) gewählt werden. Der aktuelle Modus erscheint in der Textanzeige(e). Außer der Einstellung der Displaybeleuchtung werden alle Einstellungen beim Ausschalten des Laserempfängers ge- speichert. Funktionen Modus CenterFind (sieheBildC) Im Modus CenterFind versucht der Rotationslaser automa- tisch, durch eine Auf- und Abwärtsbewegung des Rotations- kopfes den Laserstrahl auf die Mittellinie des Laserempfän- gers auszurichten. Der Laserstrahl kann bei Horizontallage des Rotationslasers in Bezug auf die X‑Achse des Rotationslasers, auf die Y‑Ach- se oder auf beide Achsen gleichzeitig ausgerichtet werden (siehe „Neigungsermittlung mit Modus CenterFind (sieheBildD)“, Seite11). Bei Vertikallage des Rotations- lasers ist nur eine Ausrichtung auf die Y‑Achse möglich. Modus CenterFind starten:

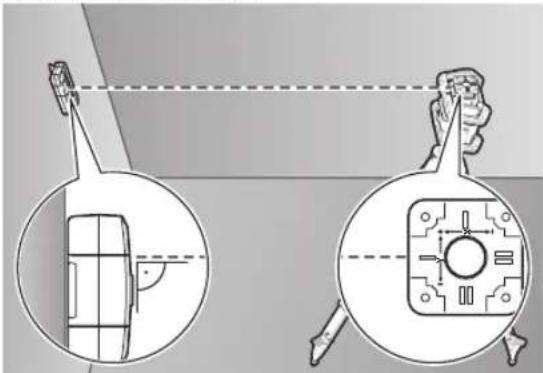

Stellen Sie Rotationslaser und Laserempfänger so auf, dass sich der Laserempfänger in Richtung der X‑Achse bzw. der Y‑Achse des Rotationslasers befindet. Richten Sie den La- serempfänger so aus, dass die gewünschte Achse im rechten Winkel zum Empfangsfeld(1) steht. 1 609 92A 7M6 | (12.05.2022) Bosch Power ToolsDeutsch | 11 Soll der Laserstrahl auf beide Achsen ausgerichtet werden, dann platzieren Sie je einen mit dem Rotationslaser verbun- denen Laserempfänger in Richtung der X‑ und der Y‑Achse. Jeder Laserempfänger muss sich innerhalb des Schwenkbe- reichs von ±8,5% des Rotationslasers befinden. Schalten Sie den Rotationslaser im Rotationsbetrieb ein. LR65G: Im Einstellungsmenü muss die Center-Funktion auf Modus CenterFind (CF) gestellt sein. Bei Ausrichtung auf zwei Achsen des Rotationslasers gilt das für beide Laser- empfänger. Zum Start des Modus CenterFind für die X‑Achse drücken Sie entweder lang die Taste Modus CenterFind(17), oder drücken Sie lang die Taste Modus CenterFind(17) zusam- men mit der Taste X‑Achse(16). Zum Start des Modus CenterFind für die Y-Achse drücken Sie lang die Taste Modus CenterFind(17) zusammen mit der Taste Y‑Achse(15). Soll der Laserstrahl gleichzeitig auf beide Achsen ausgerich- tet werden, dann muss der Modus CenterFind an jedem La- serempfänger separat gestartet werden. Nach dem Start des Modus CenterFind bewegt sich der Ro- tationskopf am Rotationslaser auf und ab. Während der Su- che erscheint in der Textanzeige(e) CFX (X‑Achse) bzw. CFY (Y‑Achse). Trifft der Laserstrahl das Empfangsfeld(1) in Höhe der Mit- tellinie des Laserempfängers, erscheint die Anzeige Mittellinie(h) sowie in der Textanzeige(e) XOK (X‑Achse) bzw. YOK (Y‑Achse). Am Rotationslaser wird der Wert der gefundenen Neigung angezeigt. Der Modus CenterFind wird automatisch beendet. Modus CenterFind abbrechen: Um den Modus CenterFind abzubrechen, drücken Sie die Taste Modus CenterFind(17) und halten sie gedrückt. Fehlerbehebung: Konnte der Laserstrahl die Mittellinie des Laserempfängers innerhalb des Schwenkbereichs nicht finden, erscheint in der Textanzeige(e) ERR und alle LED-Richtungsanzeigen leuchten. Drücken Sie eine beliebige Taste am Rotationsla- ser und eine am Laserempfänger, um die Fehlermeldungen zu schließen. Positionieren Sie Rotationslaser und Laser- empfänger neu, sodass sich der Laserempfänger innerhalb des Schwenkbereichs von ±8,5% des Rotationslasers befin- det. Achten Sie darauf, dass der Laserempfänger zur X‑Ach- se bzw. zur Y‑Achse ausgerichtet ist, sodass der Laserstrahl das Empfangsfeld(1) waagerecht durchlaufen kann. Starten Sie dann den Modus CenterFind neu. LR65G: Sollen beide Achsen des Rotationslasers auf einen Laserempfänger ausgerichtet werden, dann muss an beiden Laserempfängern die gleiche Center-Funktion eingestellt sein. Eine Kombination von Modus CenterFind und ModusCenterLock ist nicht möglich. Ist auf einer Achse bereits Modus CenterLock eingestellt und wird auf der anderen Achse ModusCenterFind gestar- tet, erscheint in der Textanzeige(e) abwechselnd ERR und CL. Stellen Sie an beiden Laserempfängern Modus CenterFind ein, und starten Sie die Funktion neu. Neigungsermittlung mit Modus CenterFind (sieheBildD) Mithilfe des Modus CenterFind kann die Neigung einer Flä- che bis max. 8,5% gemessen werden. Stellen Sie dazu den Rotationslaser an einem Ende der geneigten Fläche in Hori- zontallage auf einem Stativ auf. Die X‑ bzw. die Y‑Achse des Rotationslasers muss in einer Linie mit der zu ermittelnden Neigung ausgerichtet sein. Schalten Sie den Rotationslaser ein und lassen Sie ihn einnivellieren. Befestigen Sie den Laserempfänger mit der Halterung an ei- ner Messlatte(25). Setzen Sie die Messlatte nah am Mess- werkzeug (am gleichen Ende der geneigten Fläche) auf. Richten Sie den Laserempfänger auf der Messlatte in der Hö- he so aus, dass der Laserstrahl des Rotationslasers als mittig angezeigt wird ➊. Setzen Sie dann die Messlatte mit dem Laserempfänger am anderen Ende der geneigten Fläche auf ➋. Achten Sie dar- auf, dass die Position des Laserempfängers auf der Messlat- te unverändert bleibt. Starten Sie den Modus CenterFind für die Achse, die auf die geneigte Fläche ausgerichtet ist. Nach Abschluss des Modus CenterFind wird am Rotationslaser die Neigung der Fläche angezeigt. Modus CenterLock (LR65G) Im Modus CenterLock versucht der Rotationslaser automa- tisch, durch eine Auf- und Abwärtsbewegung des Rotations- kopfes den Laserstrahl auf die Mittellinie des Laserempfän- gers auszurichten. Im Unterschied zum Modus CenterFind wird die Position des Laserempfängers kontinuierlich ge- prüft und die Neigung des Rotationslasers automatisch ange- passt. Im Display des Rotationslasers werden keine Nei- gungswerte angezeigt. Die Ausrichtung ist für X‑ und Y‑Achse möglich, sowohl bei Horizontallage als auch bei Vertikallage des Rotationslasers. Modus CenterLock starten:

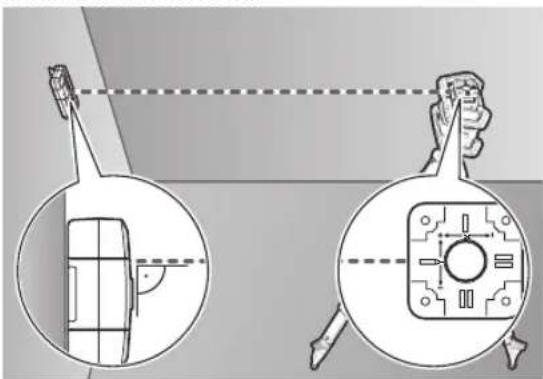

Stellen Sie Rotationslaser und Laserempfänger so auf, dass sich der Laserempfänger in Richtung der X‑Achse bzw. der Y‑Achse des Rotationslasers befindet. Richten Sie den La- serempfänger so aus, dass die gewünschte Achse im rechten Winkel zum Empfangsfeld(1) steht. Soll der Laserstrahl auf beide Achsen ausgerichtet werden, dann platzieren Sie je einen mit dem Rotationslaser verbun- denen Laserempfänger in Richtung der X‑ und der Y‑Achse. Bosch Power Tools 1 609 92A 7M6 | (12.05.2022)12 | Deutsch Jeder Laserempfänger muss sich innerhalb des Schwenkbe- reichs von ±8,5% des Rotationslasers befinden. Schalten Sie den Rotationslaser im Rotationsbetrieb ein. Im Einstellungsmenü des Laserempfängers muss die Center- Funktion auf Modus CenterLock (CL) gestellt sein. Bei Aus- richtung auf zwei Achsen des Rotationslasers gilt das für bei- de Laserempfänger. Zum Start des Modus CenterLock für die X‑Achse drücken Sie entweder lang die Taste Modus CenterFind(17), oder drücken Sie lang die Taste Modus CenterFind(17) zusam- men mit der Taste X‑Achse(16). Zum Start des Modus CenterLock für die Y-Achse drücken Sie lang die Taste Modus CenterFind(17) zusammen mit der Taste Y‑Achse(15). Soll der Laserstrahl gleichzeitig auf beide Achsen ausgerich- tet werden, dann muss der Modus CenterLock an jedem La- serempfänger separat gestartet werden. Nach dem Start des Modus CenterLock bewegt sich der Ro- tationskopf am Rotationslaser auf und ab. Während der Su- che erscheint in der Textanzeige(e) CLX (X‑Achse) bzw. CLY (Y‑Achse). Trifft der Laserstrahl das Empfangsfeld(1) in Höhe der Mit- tellinie des Laserempfängers, erscheint die Anzeige Mittellinie(h) sowie in der Textanzeige(e) LOC. Am Rotati- onslaser wird das Symbol CenterLock im Startbildschirm für die entsprechende Achse angezeigt. Bei Positionsänderungen von Laserempfänger oder Rotati- onslaser wird die Neigung am Rotationslaser automatisch angepasst. u Achten Sie beim Arbeiten mit dem Modus CenterLock sorgfältig darauf, dass Rotationslaser und Laseremp- fänger nicht unbeabsichtigt bewegt werden. Durch die automatische Anpassung der Neigung bei jeder Positions- änderung kann es zu Fehlmessungen kommen. Modus CenterLock abbrechen: Um den Modus CenterLock abzubrechen oder zu beenden, drücken Sie die Taste Modus CenterFind(17) und halten sie gedrückt. War der Laserstrahl zu diesem Zeitpunkt be- reits erfolgreich auf die Mittellinie des Laserempfängers aus- gerichtet, dann bleibt die eingestellte Neigung am Rotations- laser auch bei Abbruch des Modus CenterLock erhalten. Fehlerbehebung: Konnte der Laserstrahl die Mittellinie des Laserempfängers nicht innerhalb von 2min finden (unabhängig, ob bei Start des Modus oder nach Positionsänderungen), erscheint in der Textanzeige(e) ERR und alle LED-Richtungsanzeigen leuchten. Drücken Sie eine beliebige Taste am Rotationslaser und eine am Laserempfänger, um die Fehlermeldungen zu schließen. Positionieren Sie Rotationslaser und Laserempfänger neu, sodass sich der Laserempfänger innerhalb des Schwenkbe- reichs von ±8,5% des Rotationslasers befindet. Achten Sie darauf, dass der Laserempfänger zur X‑Achse bzw. zur Y‑Achse ausgerichtet ist, sodass der Laserstrahl das Empfangsfeld(1) waagerecht durchlaufen kann. Starten Sie dann den Modus CenterLock neu. Sollen beide Achsen des Rotationslasers auf einen Laser- empfänger ausgerichtet werden, dann muss an beiden La- serempfängern die gleiche Center-Funktion eingestellt sein. Eine Kombination von Modus CenterLock und ModusCenterFind ist nicht möglich. Ist auf einer Achse bereits Modus CenterFind eingestellt und wird auf der anderen Achse ModusCenterLock gestar- tet, erscheint in der Textanzeige(e) abwechselnd ERR und CF. Stellen Sie an beiden Laserempfängern Modus CenterLock ein, und starten Sie die Funktion neu. Stroboskopschutz-Filter Der Laserempfänger hat elektronische Filter für Stroboskop- lichter. Die Filter schützen z.B. vor Störungen durch Warn- lichter von Baumaschinen. Arbeitshinweise Ausrichten mit der Libelle Mithilfe der Libelle(7) können Sie den Laserempfänger senkrecht (lotrecht) ausrichten. Ein schief angebrachter La- serempfänger führt zu Fehlmessungen. Markieren An der Mittenmarkierung(9) rechts und links am Laseremp- fänger können Sie die Position des Laserstrahls markieren, wenn er durch die Mitte des Empfangsfeldes(1) läuft. Achten Sie darauf, den Laserempfänger beim Markieren ge- nau senkrecht (bei waagerechtem Laserstrahl) bzw. waage- recht (bei senkrechtem Laserstrahl) auszurichten, da sonst die Markierungen gegenüber dem Laserstrahl versetzt sind. Befestigen mit der Halterung (sieheBildE) Sie können den Laserempfänger mithilfe der Halterung(23) sowohl an einer Messlatte(25) (Zubehör) als auch an ande- ren Hilfsmitteln mit einer Breite bis zu 65mm befestigen. Schrauben Sie die Halterung(23) mit der Befestigungsschraube(26) in der Aufnahme(11) an der Rückseite des Laserempfängers fest. Lösen Sie den Drehknopf(24) der Halterung, schieben Sie die Halterung z.B. auf die Messlatte(25) und drehen Sie den Drehknopf(24) wieder fest. Mithilfe der Libelle(21) können Sie die Halterung(23) und damit den Laserempfänger waagerecht ausrichten. Ein schief angebrachter Laserempfänger führt zu Fehlmessun- gen. Die Referenz Mittellinie(22) an der Halterung befindet sich auf der gleichen Höhe wie die Mittenmarkierung(9) und kann zum Markieren des Laserstrahls verwendet werden. Befestigen mit Magnet (sieheBildF) Ist eine sichere Befestigung nicht unbedingt erforderlich, können Sie den Laserempfänger mithilfe der Magnete(10) an Stahlteile heften. 1 609 92A 7M6 | (12.05.2022) Bosch Power ToolsDeutsch | 13 Störungen beheben Textanzeige (e) Problem Abhilfe PNK Aufbau der Verbindung per Bluetooth® zum Rotationslaser GRL600CHV bzw. GRL650CHVG fehlgeschlagen Drücken Sie kurz die Ein-/Aus-Tasteam Rotationslaser, um die Fehlermeldung zu schließen. Starten Sie den Ver- bindungsaufbau erneut. Ist der Verbindungsaufbau nicht möglich, wenden Sie sich an den Bosch-Kundendienst. ERR Kalibrierung des Rotationslasers GRL600CHV bzw. GRL650CHVG fehl- geschlagen Lesen und beachten Sie die Betriebsanleitung des GRL600CHV bzw. GRL650CHVG. Modus CenterFind bzw. Modus CenterLock fehlgeschlagen Drücken Sie eine beliebige Taste, um die Fehlermeldung zu schließen. Prüfen Sie die Position von Rotationslaser und Laserempfänger vor dem Neustart der Funktion. LR65G: ERR und CL abwech- selnd Modus CenterFind kann nicht gestartet werden, weil der Rotationslaser bereits im Modus CenterLock arbeitet. Stellen Sie an beiden Laserempfängern Modus CenterFind ein, und starten Sie die Funktion neu. ERR und CF abwech- selnd Modus CenterLock kann nicht gestartet werden, weil der Rotationslaser bereits im Modus CenterFind arbeitet. Stellen Sie an beiden Laserempfängern Modus CenterLock ein, und starten Sie die Funktion neu. Zuordnung der Funktionen Funktion möglich mit LR 60 und GRL 600 CHV Rotationslaser mit rotem Laser- strahl (600−800nm) Ladezustandsanzeige des Rotationslasers ● − Richtungsanzeigen für Position des Laserstrahls ● ● Anzeige relative Höhe ● ● Modus CenterFind

Funktion möglich mit LR 65G und GRL 650 CHVG Rotationslaser mit grünem Laser- strahl (500−570nm) Ladezustandsanzeige des Rotationslasers ● − Richtungsanzeigen für Position des Laserstrahls ● ● Anzeige relative Höhe ● ● Modus CenterFind

Wartung und Service Wartung und Reinigung Halten Sie den Laserempfänger stets sauber. Tauchen Sie den Laserempfänger nicht ins Wasser oder an- dere Flüssigkeiten. Wischen Sie Verschmutzungen mit einem feuchten, weichen Tuch ab. Verwenden Sie keine Reinigungs- oder Lösemittel. Kundendienst und Anwendungsberatung Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions- zeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör. Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typen- schild des Produkts an. Bosch Power Tools 1 609 92A 7M6 | (12.05.2022)14 | English Deutschland Robert Bosch Power Tools GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Kundendienst: Tel.: [phone] E-Mail: [e-mail] Unter www.bosch-pt.de können Sie online Ersatzteile be- stellen oder Reparaturen anmelden. Anwendungsberatung: Tel.: [phone] Fax: [phone] E-Mail: [e-mail] Weitere Serviceadressen finden Sie unter: www.bosch-pt.com/serviceaddresses Entsorgung Laserempfänger, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden. Werfen Sie Laserempfänger und Batterien nicht in den Hausmüll! Nur für EU-Länder: Gemäß der europäischen Richtlinie 2012/19/EU uber Elek- tro- und Elektronik-Altgerate und ihrer Umsetzung in natio- nales Recht müssen nicht mehr gebrauchsfähige Laseremp- fänger und gemäß der europäischen Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführt werden. Bei unsachgemäßer Entsorgung können Elektro- und Elektro- nikaltgeräte aufgrund des möglichen Vorhandenseins ge- fährlicher Stoffe schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit haben. Nur für Deutschland: Informationen zur Rücknahme von Elektro-Altgeräten für private Haushalte Wie im Folgenden näher beschrieben, sind bestimmte Ver- treiber zur unentgeltlichen Rücknahme von Altgeräten ver- pflichtet. Vertreiber mit einer Verkaufsfläche für Elektro- und Elektro- nikgeräte von mindestens 400m² sowie Vertreiber von Le- bensmitteln mit einer Gesamtverkaufsfläche von mindestens 800m², die mehrmals im Kalenderjahr oder dauerhaft Elek- tro- und Elektronikgeräte anbieten und auf dem Markt bereit- stellen, sind verpflichtet,

1. bei der Abgabe eines neuen Elektro- oder Elektronikge-

räts an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abga- be oder in unmittelbarer Nähe hierzu unentgeltlich zu- rückzunehmen; Ort der Abgabe ist auch der private Haushalt, sofern dort durch Auslieferung die Abgabe er- folgt: In diesem Fall ist die Abholung des Altgeräts für den Endnutzer unentgeltlich; und

2. auf Verlangen des Endnutzers Altgeräte, die in keiner

Hiermit erklärt RobertBosch PowerToolsGmbH, dass der Funkanlagentyp LR60/LR65G der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: en Hereby, RobertBosch PowerToolsGmbH declares that the radio equipment type LR60/LR65G is in compliance with Directive 2014/53/EU. The full text of the EU declaration of conformity is available at the following internet address:
