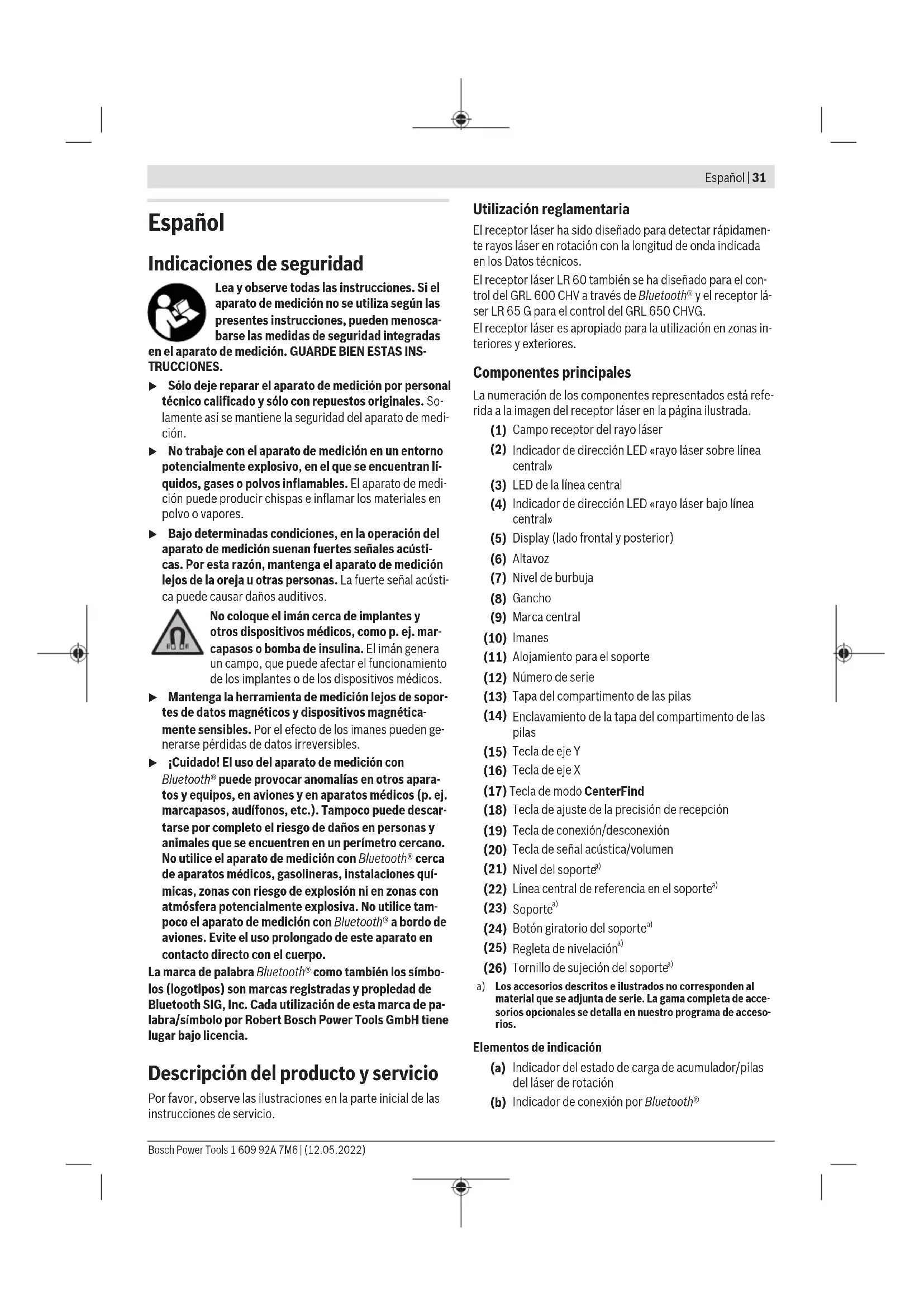

MANUAL DE USUARIO LR 65 Professional BOSCH

(22) Línea central de referencia en el soporte

(24) Botón giratorio del soporte

(25) Regleta de nivelación

(26) Tornillo de sujeción del soporte

Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie. La gama completa de acce- sorios opcionales se detalla en nuestro programa de acceso- rios. Elementos de indicación (a) Indicador del estado de carga de acumulador/pilas del láser de rotación (b) Indicador de conexión por Bluetooth® Bosch Power Tools 1 609 92A 7M6 | (12.05.2022)32 | Español (c) Indicador de precisión de recepción (d) Unidad de medida indicada (e) Indicador de textos (f) Indicador de dirección «rayo láser bajo línea cen- tral» (g) Indicador de señal acústica/volumen (h) Indicador de línea central (i) Indicador de pilas del receptor láser (j) Indicador de dirección «rayo láser sobre línea cen- tral» Datos técnicos Receptor láser LR 60 LR 65G Número de artículo 3601K69P.. 3601K69T.. Longitudes de onda detectables 600−800nm 500−570nm Área de trabajo máx.

– con GRL600CHV 300m − – con GRL650CHVG − 325m Ángulo de recepción ±35° ±35° Velocidad de rotación detectable >120min

Precisión de recepción B)C) – muy fina ±0,5mm ±0,5mm – fina ±1mm ±1mm – media ±2mm ±2mm – aproximada ±5mm ±5mm – muy aproximada ±10mm ±10mm Temperatura de servicio –10°C ... +50°C –10°C ... +50°C Temperatura de almacenamiento –20°C ... +70°C –20°C ... +70°C Altura de aplicación máx. sobre la altura de referencia 2000m 2000m Humedad relativa del aire máx. 90% 90% Grado de contaminación según IEC61010-1 2

– Alcance de señal máx.

100m 100m – Gama de frecuencias de servicio 2402–2480MHz 2402–2480MHz – Potencia de emisión máx. 6,3 mW 6,3 mW Pilas 2×1,5V LR6(AA) 2×1,5V LR6(AA) Duración del servicio aprox. 50h 50h Peso según EPTA-Procedure01:2014 0,38kg 0,38kg Medidas (longitud× ancho× altura) 175×79×33mm 175×79×33mm Grado de protección IP67 IP67 A) La zona de trabajo puede reducirse con condiciones del entorno adversas (p. ej. irradiación solar directa). B) dependiente de la distancia entre el receptor láser y el láser de rotación así como la clase y el tipo de láser del láser de rotación C) La precisión de recepción puede reducirse con condiciones del entorno adversas (p. ej. irradiación solar directa). D) Sólo se produce un ensuciamiento no conductor, sin embargo ocasionalmente se espera una conductividad temporal causada por la con- densación. E) En los aparatos Bluetooth®-Low-Energy, según el modelo y el sistema operativo, es posible que no se pueda establecer una comunicación. Los aparatos Bluetooth® deben apoyar el perfil SPP. F) El alcance puede variar fuertemente según las condiciones exteriores, inclusive el receptor utilizado. En el interior de espacios cerrados y por barreras metálicas (p.ej. paredes, estanterías, maletas, etc.), el alcance de Bluetooth® puede ser notoriamente menor. Para la identificación unívoca de su receptor láser sirve el número de serie (12) en la placa de tipo. 1 609 92A 7M6 | (12.05.2022) Bosch Power ToolsEspañol | 33 Montaje Colocar/cambiar las pilas Se recomienda utilizar pilas alcalinas de manganeso en el re- ceptor láser. Gire el enclavamiento(14) de la tapa del alojamiento de las pilas (p. ej. con una moneda) a la posición . Abra la tapa del compartimento de pilas(13) y coloque las pilas. Observe en ello la polaridad correcta conforme a la repre- sentación en el lado interior del compartimiento de pilas. Cierre la tapa del alojamiento de las pilas(13) y gire el enclavamiento(14) de la tapa del alojamiento de las pilas a la posición . El indicador de pilas(i) indica el estado de carga de las pilas del receptor láser: Indicador Capacidad 50−100% 5−50% 2−5% 0−2% Reemplace siempre simultáneamente todas las pilas. Utilice sólo pilas de un fabricante y con igual capacidad. u Retire las pilas del receptor láser, si no va a utilizarlo durante un periodo largo. Si las pilas se almacenan du- rante mucho tiempo en el receptor láser, pueden corroer- se y autodescargarse. Indicador de estado de carga del láser de rotación El indicador de estado de carga(a) indica el estado de carga del acumulador o de las pilas del láser de rotación, si el láser de rotación está conectado y hay una conexión Bluetooth® entre el receptor láser y el láser de rotación. Indicador Capacidad 60–100% 30−60% 5−30% 0−5% Operación Puesta en marcha u Proteja el receptor láser de la humedad y de la exposi- ción directa al sol. u No exponga el receptor láser a temperaturas extremas o fluctuaciones de temperatura. No lo deje, por ejem- plo, durante un tiempo prolongado en el automóvil. Si el receptor láser ha sufrido un cambio fuerte de temperatu- ra, antes de ponerlo en servicio, esperar primero a que se atempere. Las temperaturas extremas o los cambios bruscos de temperatura pueden afectar a la precisión del receptor láser. u Mantenga la zona de trabajo libre de obstáculos que puedan reflejar o estorbar el rayo láser. Por ejemplo, cubra las superficies reflectantes o brillantes. No mi- da a través de cristales de vidrio o materiales simila- res. Un rayo láser reflejado o estorbado puede falsificar los resultados de la medición. Instalación del receptor láser (verfiguraA) Coloque el receptor láser de tal modo que el rayo láser pue- da alcanzar el campo receptor(1). Oriéntelo de manera que el rayo láser atraviese transversalmente el campo receptor (como aparece representado en la figura). Para los láseres de rotación con varios modos de operación, elija el funcionamiento horizontal o vertical con la mayor ve- locidad de rotación. Conexión/desconexión u Al conectar el receptor láser suena un tono de señal fuerte. Por esta razón, mantenga el receptor láser le- jos de la oreja u otras personas cuando se conecta. La fuerte señal acústica puede causar daños auditivos. Para conectar el receptor láser, pulse la tecla de conexión/ desconexión (19). Todos los indicadores del display así co- mo los LEDs se iluminan brevemente y se emite una señal acústica. Para desconectar el receptor láser, mantenga pulsada la te- cla de conexión/desconexión(19), hasta que se iluminen brevemente todos los LEDs y se apague el display. Excepto el ajuste de la iluminación del display, todas las configuracio- nes se memorizan al desconectar el receptor láser. Si no se pulsa ninguna tecla en el receptor láser durante aprox. 10min y no llega ningún rayo láser al campo receptor(1) durante 10min, entonces se desconecta auto- máticamente el receptor láser para la protección de las pilas. Conexión del láser de rotación En el estado de suministro, el láser de rotación y el receptor láser ya están conectados vía Bluetooth®. En el caso de una conexión existente, aparece la indicación conexión vía Bluetooth®(b) en el display del receptor láser. Para volver a conectar el receptor láser o para conectar otro receptor láser al láser de rotación, mantenga pulsada la tecla Bluetooth® del láser de rotación, hasta que aparezca el sím- bolo para el establecimiento de conexión del telemando/re- ceptor láser en el display del láser de rotación. A continua- ción, mantenga presionadas las teclas del eje X(16) y del eje Y(15) en el receptor láser, hasta que aparezca en el indi- cador de texto(e) del receptor láser P‑‑. El establecimiento exitoso de la conexión se confirma en el display del láser de rotación. En el indicador de texto(e) del receptor láser aparece POK. Bosch Power Tools 1 609 92A 7M6 | (12.05.2022)34 | Español Si no se puede establecer la conexión entre el láser de rota- ción y el receptor láser, entonces aparece en el indicador de texto(e) del receptor láser PNK y en el display del láser de rotación el mensaje de error de la conexión fallida. Para la eliminación de averías, consulte las instrucciones de servicio del láser de rotación. Indicadores de dirección Se muestra la posición del rayo láser en el campo receptor(1): – en el display(5) en el lado frontal y trasero del receptor láser mediante el indicador de dirección "rayo láser bajo línea central"(f), el indicador de dirección "rayo láser so- bre línea central"(j) y el indicador de línea central(h), – opcionalmente mediante el indicador de dirección LED rojo "rayo láser bajo línea central"(4), el indicador de di- rección LED azul "rayo láser sobre línea central"(2) así como el indicador LED verde de línea central(3) en el la- do frontal del receptor láser, – opcionalmente mediante la señal acústica. Cuando el rayo láser pasa por primera vez por el campo receptor(1) siempre se emite un tono de señal corto y se encienden brevemente el indicador de dirección LED rojo "rayo láser bajo línea central"(4) así como el indicador de di- rección LED azul "rayo láser sobre línea central"(2) (tam- bién si se ha desconectado el tono de señal y/o el indicador de dirección LED). Receptor láser demasiado bajo: Si el rayo láser recorre la mitad superior del campo receptor(1), entonces aparece el indicador de dirección "rayo láser sobre línea central"(j) en el display. Con los LEDs conectados, está encendido el indicador de di- rección LED azul "rayo láser sobre línea central"(2). Si la señal acústica está activada, se emite una señal con un ritmo lento. Desplace hacia arriba el receptor láser en dirección de la fle- cha. Al acercarse a la línea central, sólo se visualiza la punta del indicador de dirección "rayo láser sobre la línea central"(j). Receptor láser demasiado alto: Si el rayo láser recorre la mitad inferior del campo receptor(1), entonces aparece el indicador de dirección "rayo láser bajo línea central"(f) en el display. Con los LEDs conectados, está encendido el indicador de di- rección LED rojo "rayo láser bajo línea central"(4). Si la señal acústica está activada, se emite una señal con un ritmo rápido. Desplace hacia abajo el receptor láser en dirección de la fle- cha. Al acercarse a la línea central, sólo se visualiza la punta del indicador de dirección "rayo láser bajo la línea central"(f). Receptor láser centrado: Si el rayo láser recorre el campo receptor(1) a la altura de la línea central, entonces aparece el indicador de línea central(h) en el display. Con los LEDs conectados, está encendido el indicador de lí- nea central LED verde(3). Con la señal acústica activada se emite un tono permanente. Función de memoria de la última recepción: Si el receptor láser se mueve de tal manera que el rayo láser abandona de nuevo el campo receptor(1), parpadea brevemente el últi- mo indicador de dirección "rayo láser sobre la línea central"(j) o el indicador de dirección "rayo láser bajo la lí- nea central"(f). Esta indicación se puede activar o desacti- var a través del menú de configuración. Indicación de altura relativa (verfiguraB) Si el rayo láser llega al campo receptor(1), la distancia entre el rayo láser y la línea central del receptor láser se muestra en el indicador de texto(e) en el display como un valor abso- luto. La unidad de medida del indicador de altura se puede modi- ficar en el menú de configuración ("mm" o "in"). Iluminación del display Los displays(5) en el lado frontal y posterior del receptor lá- ser disponen de una iluminación de display. La iluminación de display se conecta: – al conectar el receptor láser, – cada vez que se pulsa una tecla, – cuando el rayo láser se mueve sobre el campo receptor(1). La iluminación de display se desconecta automáticamente: – 30s después de cada pulsación de tecla, si no llega nin- gún rayo láser al campo receptor, – 2min después de que no se haya pulsado ninguna tecla y si no cambia la posición del rayo láser en el campo recep- tor. La iluminación de display se puede desconectar en el menú de configuración. El ajuste de iluminación de display no se almacena con la desconexión del receptor láser. Tras la conexión del recep- tor láser, la iluminación del display está siempre conectada. Configuración Seleccionar el ajuste del indicador de línea central Puede determinar el grado de precisión con el que se mues- tra la posición del rayo láser en el campo receptor(1) como "centrado". El ajuste actual del indicador de la línea central se puede ver en el indicador de precisión de recepción(c). Para modificar la precisión de recepción, presione la tecla de ajuste de la precisión de recepción(18) repetidamente, hasta que aparezca el ajuste deseado en el display. Cada vez que se presiona la tecla de ajuste de la precisión de recep- ción, el valor respectivo de la precisión de recepción apare- ce durante un corto período de tiempo en el indicador de texto(e). El ajuste de la precisión de recepción se almacena con la desconexión. Señal acústica indicadora de la posición del rayo láser La posición del rayo láser en el campo receptor(1) puede ser indicada por un tono de señal. 1 609 92A 7M6 | (12.05.2022) Bosch Power ToolsEspañol | 35 Ud. puede modificar el volumen de la señal acústica, o bien, desactivarla. Para cambiar o desconectar la señal acústica, oprima la tecla de tono de señal(20), hasta que se muestre el volumen de- seado en el display. A bajo volumen, la indicación del tono de señal(g) aparece con una barra en el display, a un volu- men alto con 3 barras y con el tono de señal desconectado se apaga. Independientemente de la configuración del tono de la se- ñal, la primera vez que el rayo láser llega al campo receptor(1), se emite un tono corto de bajo volumen para confirmar el tono de la señal. El ajuste del tono de la señal se almacena durante la desco- nexión del receptor láser. Menú de configuración Acceso al menú de configuración: Pulse brevemente las te- clas del eje X(16) y del eje Y(15) al mismo tiempo. Modificación del ajuste dentro de un submenú: Pulse la tecla del eje X(16) o la tecla del eje Y(15), para alternar en- tre los ajustes. El último ajuste seleccionado se memoriza automáticamente al abandonar el menú. Cambio de submenú: Pulse brevemente la tecla de modo CenterFind(17), para pasar al siguiente submenú. Abandono del menú de configuración: Presione y manten- ga presionada la tecla de modo CenterFind(17), hasta la fi- nalización del menú de configuración. Alternativamente, el menú de configuración se finaliza automáticamente unos 10segundos después de la última pulsación de tecla. Los siguientes submenús están a disposición: – Unidad de medida de la indicación de la altura relati- va: Al seleccionar el menú de unidades de medida apare- ce la unidad de medida actualmente seleccionada en el indicador de texto(e), las unidades de medida disponi- bles se pueden ver sobre el indicador de unidad de medida(d). – Indicadores de dirección LED (LED): Los 3 indicadores de dirección LED(2), (4) así como (3) se pueden modifi- car en cuanto a luminosidad o desconectar. Los LEDs se iluminan cada vez en el ajuste seleccionado. – Iluminación del display (LIT): La iluminación del display se puede conectar (LED verde iluminado) o desconectar (LED rojo iluminado). – Función de memoria de la última recepción (MEM): La indicación de la dirección en la que el rayo láser ha aban- donado el campo de recepción se puede conectar (LED verde iluminado) o desconectar (LED rojo iluminado). – Funciones Center (CF/CL) (LR65G): Se puede selec- cionar entre el modo CenterFind (CF) y el modo CenterLock (CL). El modo actual aparece en el indicador de texto(e). Excepto el ajuste de la iluminación del display, todas las con- figuraciones se memorizan al desconectar el receptor láser. Funciones Modo CenterFind (verfiguraC) En el modo CenterFind, el láser de rotación intenta alinear automáticamente el rayo láser sobre la línea central del re- ceptor láser con un movimiento de ascenso y descenso del cabezal de rotación. Con la posición horizontal del láser de rotación en relación con el eje X del láser de rotación, el rayo láser se puede ali- near con el eje Y o con ambos ejes al mismo tiempo (ver "De- terminación de la inclinación con el modo CenterFind (verfiguraD)", Página36). Con la posición vertical del lá- ser de rotación sólo es posible la alineación con el eje Y. Iniciar el modo CenterFind:

Coloque el láser de rotación y el receptor láser de modo que el receptor láser se encuentre en la dirección del eje X res- pectivamente del eje Y del láser de rotación. Alinee el recep- tor láser de manera que el eje deseado quede en ángulo rec- to con el campo receptor(1). Si el rayo láser se va a alinear con ambos ejes, coloque res- pectivamente un receptor láser conectado al láser de rota- ción en la dirección del eje X y del eje Y. Cada receptor láser debe estar dentro del radio de giro del ±8,5% del láser de rotación. Conecte el láser de rotación en el modo de rotación. LR65G: En el menú de configuración, la función Center de- be estar ajustada al modo CenterFind (CF). En caso de ali- neación a dos ejes del láser de rotación, esto vale para am- bos receptores del láser. Para el inicio del modo CenterFind para el eje X, presione prolongadamente la tecla de modo CenterFind(17), o pre- sione prolongadamente la tecla de modo CenterFind(17) junto con la tecla del eje X(16). Para el inicio del modo CenterFind para el eje Y presione prolongadamente la tecla de modo CenterFind(17) junto con la tecla del eje Y(15). Si el rayo láser debe alinearse sobre ambos ejes simultánea- mente, el modo CenterFind debe iniciarse por separado en cada receptor láser. Después de iniciar el modo CenterFind, el cabezal giratorio se mueve hacia arriba y hacia abajo en el láser de rotación. Durante la búsqueda aparece en el indicador de texto(e) CFX (eje X) o CFY (eje Y). Bosch Power Tools 1 609 92A 7M6 | (12.05.2022)36 | Español Si el rayo láser incide en el campo receptor(1) a la altura de la línea central del receptor láser, aparece el indicador de lí- nea central(h) así como en el indicador de texto(e) XOK (eje X) o YOK (eje Y). El valor de la inclinación encontrada se muestra en el láser de rotación. El modo CenterFind se ter- mina automáticamente. Interrupción del modo CenterFind: Para interrumpir el modo CenterFind, presione la tecla del modo CenterFind(17) y manténgala presionada. Eliminación de errores: Si el rayo láser no puede encontrar la línea central del recep- tor láser dentro del radio de giro, aparece en el indicador de texto(e) ERR y se iluminan todos los indicadores de direc- ción LED. Presione cualquier tecla en el láser de rotación y otra en el receptor láser para cerrar los mensajes de error. Vuelva a colocar el láser de rotación y el receptor del láser de modo que éste se encuentre dentro del radio de giro de ±8,5% del láser de rotación. Asegúrese de que el receptor láser esté alineado con el eje X respectivamente el eje Y para que el rayo láser pueda recorrer horizontalmente el campo receptor(1). A continuación, reinicie el modo CenterFind. LR65G: Si los dos ejes del láser de rotación deben alinearse con un receptor láser, entonces debe estar ajustada la mis- ma función Center en ambos receptores láser. No es posible una combinación de modo CenterFind y modoCenterLock. Si el modo CenterLock ya está ajustado en un eje y se inicia el modoCenterFind en el otro eje, el indicador de texto(e) alterna entre ERR y CL. Ajuste el modo CenterFind en am- bos receptores láser y reinicie la función. Determinación de la inclinación con el modo CenterFind (verfiguraD) Con la ayuda del modo CenterFind se puede medir la incli- nación de una superficie hasta un máximo de 8,5%. Para ello, coloque el láser de rotación sobre un trípode en un ex- tremo de la superficie inclinada en posición horizontal. El eje X o el eje Y del láser de rotación debe estar alineado con la inclinación a determinar. Conecte el láser de rotación y deje que se nivele. Fije el receptor láser con el soporte en una regleta de medición(25). Coloque la regleta de medición cerca del aparato de medición (en el mismo extremo de la superficie inclinada). Alinee la altura del receptor láser en la regleta de medición de modo que el rayo láser del láser de rotación se muestre centrado ➊. A continuación, coloque la regleta de medición con el recep- tor láser en el otro extremo de la superficie inclinada ➋. Ase- gúrese de que la posición del receptor láser en la regleta de medición no varíe. Inicie el modo CenterFind para el eje alineado con la super- ficie inclinada. Una vez finalizado el modo CenterFind, la in- clinación de la superficie se muestra en el láser de rotación. Modo CenterLock (LR65G) En el modo CenterLock, el láser de rotación intenta alinear automáticamente el rayo láser sobre la línea central del re- ceptor láser con un movimiento de ascenso y descenso del cabezal de rotación. A diferencia del modo CenterFind, la posición del receptor láser se comprueba continuamente y la inclinación del láser de rotación se ajusta automáticamente. No se visualizan valores de inclinación en el display del láser de rotación. La alineación es posible para los ejes X e Y, tanto para la po- sición horizontal como vertical del láser de rotación. Iniciar el modo CenterLock:

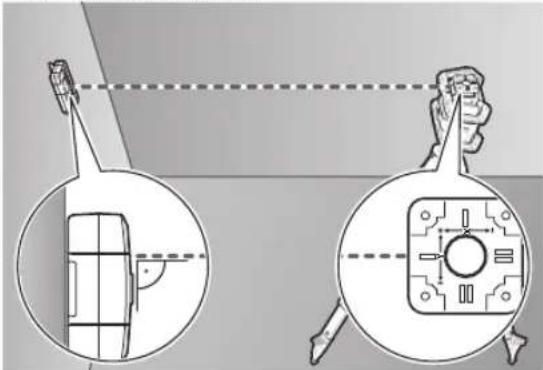

Coloque el láser de rotación y el receptor láser de modo que el receptor láser se encuentre en la dirección del eje X res- pectivamente del eje Y del láser de rotación. Alinee el recep- tor láser de manera que el eje deseado quede en ángulo rec- to con el campo receptor(1). Si el rayo láser se va a alinear con ambos ejes, coloque res- pectivamente un receptor láser conectado al láser de rota- ción en la dirección del eje X y del eje Y. Cada receptor láser debe estar dentro del radio de giro del ±8,5% del láser de rotación. Conecte el láser de rotación en el modo de rotación. En el menú de configuración del receptor láser, la función Center debe estar ajustada al modo CenterLock (CL). En ca- so de alineación a dos ejes del láser de rotación, esto vale para ambos receptores del láser. Para el inicio del modo CenterLock para el eje X, presione prolongadamente la tecla de modo CenterFind(17), o pre- sione prolongadamente la tecla de modo CenterFind(17) junto con la tecla del eje X(16). Para el inicio del modo CenterLock para el eje Y presione prolongadamente la tecla de modo CenterFind(17) junto con la tecla del eje Y(15). Si el rayo láser debe alinearse sobre ambos ejes simultánea- mente, el modo CenterLock debe iniciarse por separado en cada receptor láser. Después de iniciar el modo CenterLock, el cabezal giratorio se mueve hacia arriba y hacia abajo en el láser de rotación. Durante la búsqueda aparece en el indicador de texto(e) CLX (eje X) o CLY (eje Y). Si el rayo láser incide en el campo receptor(1) a la altura de la línea central del receptor láser, aparece la indicación de la línea central(h) así como en la indicación de texto(e) LOC. En el láser giratorio, el símbolo CenterLock se visualiza en la pantalla de inicio para el eje correspondiente. 1 609 92A 7M6 | (12.05.2022) Bosch Power ToolsEspañol | 37 En caso de cambios de posición del receptor láser o del láser de rotación, la inclinación en el láser de rotación se ajusta automáticamente. u Cuando trabaje con el modo CenterLock, tenga cuida- do de no mover involuntariamente el láser giratorio y el receptor láser. Debido al ajuste automático de la incli- nación con cada cambio de posición, pueden generarse mediciones incorrectas. Interrupción del modo CenterLock: Para interrumpir o finalizar el modo CenterLock, presione la tecla del modo CenterFind(17) y manténgala presionada. Si el rayo láser ya estaba correctamente alineado con la línea central del receptor láser en este momento, la inclinación ajustada en el láser de rotación se mantiene también en caso de la interrupción del modo CenterLock. Eliminación de errores: Si el rayo láser no ha podido encontrar la línea central del re- ceptor láser en 2 minutos (independientemente de que sea al inicio del modo o después de los cambios de posición), aparece en la pantalla de texto(e) ERR y se encienden todos los indicadores de dirección LED. Presione cualquier tecla en el láser de rotación y otra en el receptor láser para cerrar los mensajes de error. Vuelva a co- locar el láser de rotación y el receptor del láser de modo que éste se encuentre dentro del radio de giro de ±8,5% del lá- ser de rotación. Asegúrese de que el receptor láser esté ali- neado con el eje X respectivamente el eje Y para que el rayo láser pueda recorrer horizontalmente el campo receptor(1). A continuación, reinicie el modo CenterLock. Si los dos ejes del láser de rotación deben alinearse con un receptor láser, entonces debe estar ajustada la misma fun- ción Center en ambos receptores láser. No es posible una combinación de modo CenterLock y modoCenterFind. Si el modo CenterFind ya está ajustado en un eje y se inicia el modoCenterLock en el otro eje, el indicador de texto(e) alterna entre ERR y CF. Ajuste el modo CenterLock en am- bos receptores láser y reinicie la función. Filtro de protección estroboscópica El receptor láser incorpora filtros electrónicos para luces es- troboscópicas. Los filtros protegen, p. ej., de interferencias por luces de advertencia de maquinaria para obras. Instrucciones para la operación Nivelación con el nivel de burbuja Con la ayuda del nivel(7) puede alinear el receptor láser ver- ticalmente (perpendicularmente). Las mediciones realiza- das con un receptor láser colocado inclinado son erróneas. Marcado En la marca central(9), a la derecha y a la izquierda del re- ceptor láser, puede marcar la posición del rayo láser cuando pasa por el centro del campo receptor(1). Al marcar, preste atención a que el receptor láser se encuen- tre perfectamente vertical (si utiliza el rayo láser horizontal) u horizontal (si utiliza el rayo láser vertical) para evitar que queden desplazadas las marcas respecto al rayo láser. Fijación con el soporte (verfiguraE) Puede fijar el receptor láser con la ayuda de un soporte(23) tanto a una regla graduada(25) (accesorio) como también a otros medios auxiliares con un ancho de hasta 65mm. Atornille el soporte(23) con el tornillo de fijación(26) en el alojamiento(11) en el lado posterior del receptor láser. Suelte el botón giratorio(24) del soporte, deslice el sopor- te, p. ej., sobre la regleta de medición(25) y vuelva a apre- tar el botón giratorio(24). Con la ayuda del nivel(21) puede alinear horizontalmente el soporte(23) y, por lo tanto, el receptor láser. Las medicio- nes realizadas con un receptor láser colocado inclinado son erróneas. La línea central de referencia(22) en el soporte está a la misma altura que la marca de la línea central(9) y se puede utilizar para marcar el rayo láser. Sujeción magnética (ver figuraF) Si no es esencial una fijación segura, puede sujetar el recep- tor láser con la ayuda de los imanes(10) en piezas de acero. Remedio de perturbaciones Indicador de textos (e) Problema Remedio PNK No se ha podido establecer una cone- xión Bluetooth® con el láser de rotación GRL600CHV o GRL650CHVG Presione brevemente la tecla de conexión/desconexión del láser de rotación para cerrar el mensaje de error. Rei- nicie el establecimiento de la conexión. Si no es posible establecer una conexión, póngase en contacto con el servicio de atención al cliente Bosch. ERR Ha fallado la calibración del láser rotati- vo GRL600CHV o GRL650CHVG Lea y observe las instrucciones de servicio del GRL600CHV o GRL650CHVG. Ha fallado el modo CenterFind o el mo- do CenterLock Pulse cualquier tecla para cerrar el mensaje de error. Compruebe la posición del láser de rotación y del recep- tor láser antes de reiniciar la función. LR65G: Bosch Power Tools 1 609 92A 7M6 | (12.05.2022)38 | Español Indicador de textos (e) Problema Remedio ERR y CL alternativa- mente No se puede iniciar el modo CenterFind porque el láser de rotación ya está tra- bajando en el modo CenterLock. Ajuste el modo CenterFind en ambos receptores láser y reinicie la función. ERR y CF alternativa- mente No se puede iniciar el modo CenterLock porque el láser de rotación ya está trabajando en el modo CenterFind. Ajuste el modo CenterLock en ambos receptores láser y reinicie la función. Asignación de las funciones Función posible con LR 60 y GRL 600 CHV Láser de rotación con rayo láser ro-

(600−800nm) Indicador de estado de carga del láser de rotación ● − Indicadores de dirección para la posición del rayo láser ● ● Indicador de la altura relativa ● ● Modo CenterFind

Función posible con LR 65G y GRL 650 CHVG Láser de rotación con rayo láser verde (500−570nm) Indicador de estado de carga del láser de rotación ● − Indicadores de dirección para la posición del rayo láser ● ● Indicador de la altura relativa ● ● Modo CenterFind

Mantenimiento y servicio Mantenimiento y limpieza Mantenga siempre limpio el receptor láser. No sumerja el receptor láser en agua ni en otros líquidos. Limpiar el aparato con un paño húmedo y suave. No utilice ningún detergente o disolvente. Servicio técnico y atención al cliente El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su produc- to, así como sobre piezas de recambio. Las representacio- nes gráficas tridimensionales e informaciones de repuestos se encuentran también bajo: www.bosch-pt.com El equipo asesor de aplicaciones de Bosch le ayuda gustosa- mente en caso de preguntas sobre nuestros productos y sus accesorios. Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el nº de artículo de 10dígitos que fi- gura en la placa de características del producto. España Robert Bosch España S.L.U. Departamento de ventas Herramientas Eléctricas C/Hermanos García Noblejas, 19 28037 Madrid Para efectuar su pedido online de recambios o pedir la reco- gida para la reparación de su máquina, entre en la página www.herramientasbosch.net. Tel. Asesoramiento al cliente: 902 531 553 Fax: [phone] Direcciones de servicio adicionales se encuentran bajo: www.bosch-pt.com/serviceaddresses Eliminación Los receptores láser, los accesorios y los embalajes deberán someterse a un proceso de recuperación que respete el me- dio ambiente. ¡No arroje los receptores láser y las pilas a la ba- sura! Sólo para los países de laUE: De acuerdo con la directiva europea 2012/19/UE sobre apa- ratos eléctricos y electrónicos de desecho y su realización en la legislación nacional y la directiva europea 2006/66/CE, los receptores láser que ya no son aptos para su uso y res- pectivamente los acumuladores/las pilas defectuosos o vací- 1 609 92A 7M6 | (12.05.2022) Bosch Power ToolsPortuguês | 39 os deberán ser recogidos por separado y reciclados de ma- nera respetuosa con el medio ambiente. En el caso de una eliminación inadecuada, los aparatos eléc- tricos y electrónicos pueden tener efectos nocivos para el medio ambiente y la salud humana debido a la posible pre- sencia de sustancias peligrosas. Informaciones adicionales para México La operación de este equipo está sujeta a las siguientes dos condiciones

1. Es posible que este equipo o dispositivo no cause inter-

ferencia perjudicial.

2. Este equipo o dispositivo debe aceptar cualquier inter-
