Service og vedlikehold Vedlikehold og rengjøring Sørg for at lasermottakeren alltid er ren. Lasermottakeren må aldri senkes ned i vann eller andre væsker. Tørk bort skitt med en myk, fuktig klut. Bruk ikke rengjørings- eller løsemidler. Kundeservice og kundeveiledning Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Du finner også sprengskisser og informasjon om reservedeler på www.bosch-pt.com Boschs kundeveilederteam hjelper deg gjerne hvis du har spørsmål om våre produkter og tilbehør. Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10‑sifrede produktnummeret som er angitt på produktets typeskilt. Norsk Robert Bosch AS Postboks 350 1402 Ski Tel.: 64 87 89 50 Faks: 64 87 89 55 Du finner adresser til andre verksteder på: www.bosch-pt.com/serviceaddresses Kassering Lever lasermottaker, tilbehør og emballasje til et innsamlingssted, for miljøvennlig gjenvinning. Lasermottakere og batterier må ikke kastes som vanlig husholdningsavfall! Bare for land i EU: Ifølge det europeiske direktivet 2012/19/EU om brukt elektrisk og elektronisk utstyr og gjennomføringen av dette i nasjonalt lovverk må lasermottakere som ikke lenger kan brukes, og ifølge det europeiske direktivet 2006/66/EF må defekte eller brukte oppladbare batterier / engangsbatterier, sorteres og gjenvinnes på en miljøvennlig måte. Ikke-forskriftsmessig håndtering av elektrisk og elektronisk avfall kan føre til miljø- og helseskader på grunn av eventuelle farlige stoffer. Suomi Turvallisuusohjeet Kaikki ohjeet on luettava ja niitä on nouda- tettava. Jos mittaustyökalua ei käytetä näi- den ohjeiden mukaan, tämä saattaa heiken- tää mittaustyökalun suojausta. SÄILYTÄ NÄMÄ OHJEET HUOLELLISESTI. Bosch Power Tools 1 609 92A 7M6 | (12.05.2022)86 | Suomi u Anna vain valtuutetun ammattilaisen korjata viallinen mittaustyökalu ja vain alkuperäisillä varaosilla. Siten varmistat, että mittaustyökalu säilyy turvallisena. u Älä käytä mittaustyökalua räjähdysvaarallisessa ym- päristössä, jossa on palonarkoja nesteitä, kaasuja tai pölyä. Mittaustyökalussa voi muodostua kipinöitä, jotka saattavat sytyttää pölyn tai höyryt. u Kun mittaustyökalua käytetään, siitä kuuluu tietyissä olosuhteissa voimakkaita merkkiääniä. Voimakkaat merkkiäänet voivat aiheuttaa kuulovaurioita. Pidä sen vuoksi mittaustyökalu etäällä korvista ja muista ihmi- sistä. Voimakas ääni saattaa vahingoittaa kuuloa. Älä pidä magneettia implanttien tai muiden lääketieteellisten laitteiden (esimerkiksi sy- dämentahdistimen tai insuliinipumpun) lä- hellä. Magneetti muodostaa kentän, joka voi haitata implanttien ja lääketieteellisten laittei- den toimintaa. u Pidä mittaustyökalu etäällä magneettisista tietoväli- neistä ja magneettisesti herkistä laitteista. Magneetti- voiman takia laitteiden tiedot saattavat hävitä pysyvästi. u Varoitus! Kun mittaustyökalua käytetään Bluetooth®- yhteydellä, siitä voi aiheutua häiriöitä muille laitteille ja järjestelmille, lentokoneille ja lääketieteellisille lait- teille (esim. sydämentahdistin, kuulolaitteet). Lisäksi on mahdollista, että se aiheuttaa haittaa työkalun vä- littömässä läheisyydessä oleskeleville ihmisille ja eläi- mille. Älä käytä mittaustyökalua Bluetooth®-yhteydellä lääketieteellisten laitteiden, huoltoasemien, kemial- listen laitosten, räjähdysvaarallisten tilojen ja räjäyty- salueiden läheisyydessä. Älä käytä mittaustyökalua Bluetooth®-yhteydellä lentokoneissa. Vältä pitkäkes- toista käyttöä kehon välittömässä läheisyydessä. Bluetooth®-tuotenimi sekä vastaavat kuvamerkit (logot) ovat rekisteröityjä tavaramerkkejä ja Bluetooth SIG, Inc. -yhtiön omaisuutta. Robert Bosch Power Tools GmbH käyttää näitä tuotenimiä/kuvamerkkejä aina lisenssillä. Tuotteen ja ominaisuuksien kuvaus Huomioi käyttöohjeiden etuosan kuvat. Määräystenmukainen käyttö Laservastaanotin on tarkoitettu sellaisten pyörivien lasersä- teiden nopeaan etsintään, joiden aallonpituus vastaa tekni- siä tietoja. LR60 -laservastaanotin on tarkoitettu GRL600CHV:n oh- jaamiseen Bluetooth®-yhteydellä ja LR65G -laservastaano- tin GRL650CHVG:n ohjaamiseen. Laservastaanotin on tarkoitettu sisä- ja ulkokäyttöön. Kuvatut osat Kuvattujen osien numerointi viittaa kuvasivulla olevaan laser- vastaanottimen piirrokseen. (1) Lasersäteen vastaanottokenttä (2) LED-suuntanuoli ”lasersäde keskilinjan yläpuolella” (3) Keskilinjan LED-valo (4) LED-suuntanuoli ”lasersäde keskilinjan alapuolella” (5) Näyttö (etu- ja taustapuoli) (6) Kaiutin (7) Libelli (8) Ripustuskoukku (9) Keskimerkki (10) Magneetit (11) Pidikkeen kiinnitin (12) Sarjanumero (13) Paristokotelon kansi (14) Paristokotelon kannen lukitsin (15) Y‑akselin painike (16) X‑akselin painike (17) CenterFind-tilan painike (18) Vastaanottotarkkuuden säätöpainike (19) Käynnistyspainike (20) Äänimerkin/äänenvoimakkuuden painike (21) Pidikkeen libelli

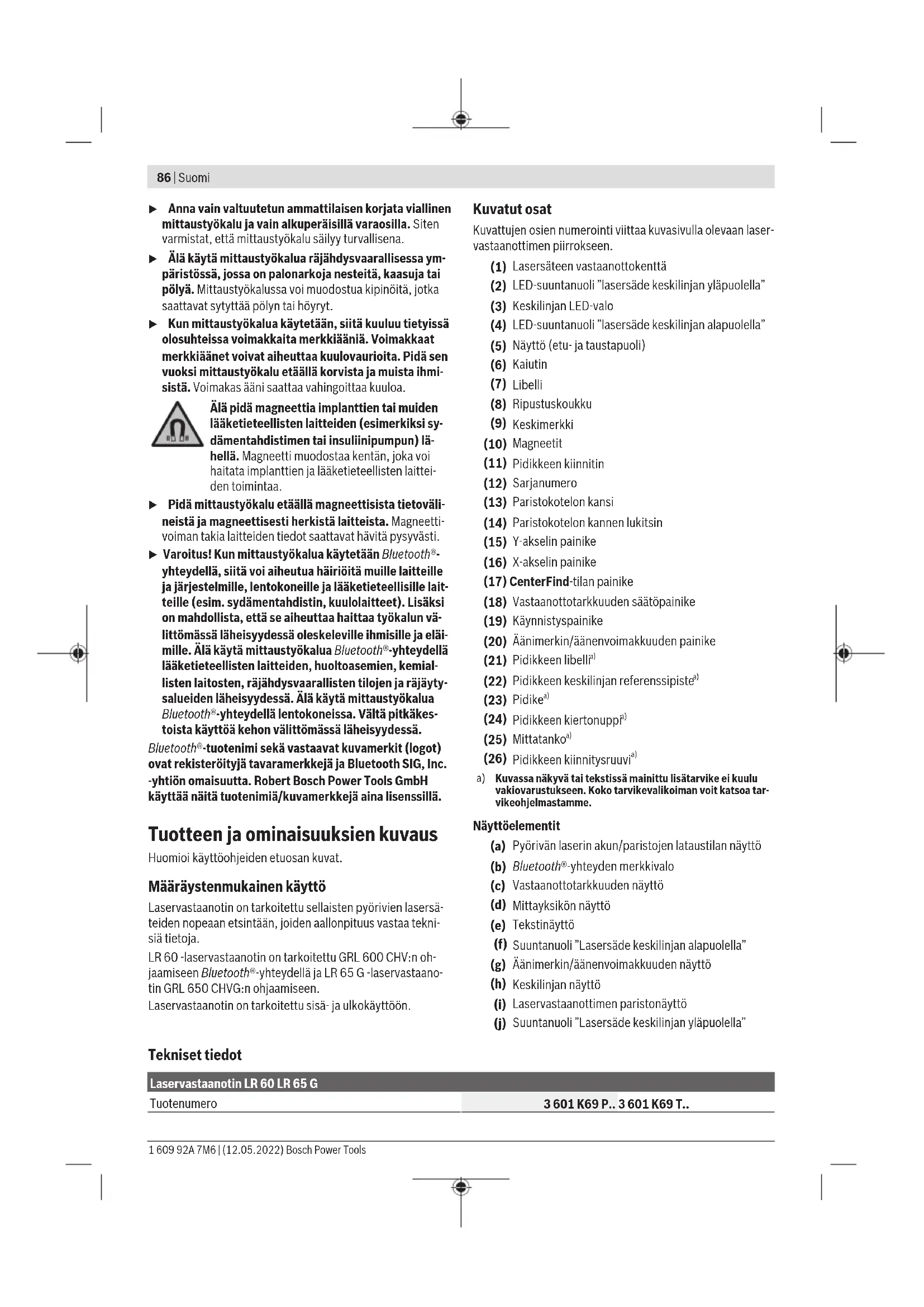

(22) Pidikkeen keskilinjan referenssipiste

(24) Pidikkeen kiertonuppi

(26) Pidikkeen kiinnitysruuvi

Kuvassa näkyvä tai tekstissä mainittu lisätarvike ei kuulu vakiovarustukseen. Koko tarvikevalikoiman voit katsoa tar- vikeohjelmastamme. Näyttöelementit (a) Pyörivän laserin akun/paristojen lataustilan näyttö (b) Bluetooth®-yhteyden merkkivalo (c) Vastaanottotarkkuuden näyttö (d) Mittayksikön näyttö (e) Tekstinäyttö (f) Suuntanuoli ”Lasersäde keskilinjan alapuolella” (g) Äänimerkin/äänenvoimakkuuden näyttö (h) Keskilinjan näyttö (i) Laservastaanottimen paristonäyttö (j) Suuntanuoli ”Lasersäde keskilinjan yläpuolella” Tekniset tiedot Laservastaanotin LR 60 LR 65G Tuotenumero 3601K69P.. 3601K69T.. 1 609 92A 7M6 | (12.05.2022) Bosch Power ToolsSuomi | 87 Laservastaanotin LR 60 LR 65G Vastaanotettavissa oleva aallonpituus 600−800nm 500−570nm Suurin kantama

– GRL600CHV:n kanssa 300m − – GRL650CHVG:n kanssa − 325m Vastaanottokulma ±35° ±35° Vastaanotettavissa oleva pyörimisnopeus >120min

Vastaanottotarkkuus B)C) – Erittäin hieno ±0,5mm ±0,5mm – Hieno ±1mm ±1mm – Keskikarkea ±2mm ±2mm – Karkea ±5mm ±5mm – Erittäin karkea ±10mm ±10mm Käyttölämpötila –10...+50°C –10...+50°C Säilytyslämpötila –20...+70°C –20...+70°C Maks. käyttökorkeus merenpinnan tasosta 2000m 2000m Suhteellinen ilmankosteus maks. 90% 90% Likaisuusaste standardin IEC61010-1 mukaan 2

Bluetooth®-laservastaanotin – Luokka 1 1 – Yhteensopivuus Bluetooth®5.0/4.X (Low Energy)

– Signaalin suurin kantavuus

100m 100m – Käyttötaajuusalue 2402–2480MHz 2402–2480MHz – Lähetysteho maks. 6,3 mW 6,3 mW Paristot 2×1,5V LR6(AA) 2×1,5V LR6(AA) Käyttöaika n. 50h 50h Paino EPTA-Procedure01:2014 -ohjeiden mukaan 0,38kg 0,38kg Mitat (pituus × leveys × korkeus) 175×79×33mm 175×79×33mm Suojaus IP 67 IP 67 A) Epäedulliset ympäristöolosuhteet (esimerkiksi suora auringonpaiste) saattavat lyhentää kantamaa. B) riippuu laservastaanottimen ja pyörivän laserin välisestä etäisyydestä sekä pyörivän laserin laserluokasta ja lasertyypistä C) Epäedulliset ympäristöolosuhteet (esimerkiksi suora auringonpaiste) saattavat heikentää vastaanottotarkkuutta. D) Kyseessä on vain johtamaton lika. Työkaluun voi kuitenkin syntyä joskus tilapäistä johtavuutta kasteen takia. E) Bluetooth®-Low-Energy-laitteilla ei välttämättä voi muodostaa yhteyttä kyseisestä mallista ja käyttöjärjestelmästä riippuen. Bluetooth®-lait- teiden on tuettava SPP-profiilia. F) Kantavuus voi vaihdella voimakkaasti ulkoisten olosuhteiden ja käytettävän vastaanottimen mukaan. Suljetuissa tiloissa ja metallisten estei- den (esimerkiksi seinät, kaapit, laukut, yms.) takia Bluetooth®-kantavuus saattaa olla huomattavasti pienempi. Laservastaanottimen laitekilvessä oleva sarjanumero (12) on laitteen yksilöllinen tunnistusnumero. Asennus Paristojen asennus/vaihto Laservastaanottimen virtalähteenä suosittelemme käyttä- mään alkalimangaaniparistoja. Käännä paristokotelon kannen lukitusta(14) (esim. koli- kolla) asentoon . Avaa paristokotelon kansi(13) ja asenna paristot paikoilleen. Aseta paristot oikein päin paristokotelon sisäpuolelle merki- tyn kuvan mukaisesti. Sulje paristokotelon kansi(13) ja käännä paristokotelon kannen lukitusta(14) asentoon . Paristonäyttö(i) ilmoittaa laservastaanottimen paristojen la- taustilan: Näyttö Kapasiteetti 50−100% Bosch Power Tools 1 609 92A 7M6 | (12.05.2022)88 | Suomi Näyttö Kapasiteetti 5−50% 2−5% 0−2% Vaihda aina kaikki paristot samanaikaisesti. Käytä vain sa- man valmistajan ja saman kapasiteetin paristoja. u Ota paristot pois laservastaanottimesta, jos et käytä sitä pitkään aikaan. Paristot saattavat korrodoitua ja purkautua, jos niitä säilytetään pitkän aikaa laservastaa- nottimen sisällä. Pyörivän laserin lataustilan näyttö Lataustilan näyttö(a) ilmoittaa pyörivän laserin akun tai pa- ristojen lataustilan, kun pyörivä laser on päällä ja laservas- taanottimen ja pyörivän laserin välillä on Bluetooth®-yhteys. Näyttö Kapasiteetti 60−100% 30−60% 5−30% 0−5% Käyttö Käyttöönotto u Suojaa laservastaanotin kosteudelta ja suoralta aurin- gonvalolta. u Älä altista laservastaanotinta erittäin korkeille/mata- lille lämpötiloille tai suurille lämpötilavaihteluille. Älä esim. jätä sitä pitkäksi aikaa autoon. Anna laservastaanot- timen lämpötilan tasaantua suurten lämpötilavaihtelujen jälkeen, ennen kuin käytät sitä. Äärimmäiset lämpötilat tai lämpötilavaihtelut voivat heikentää laservastaanottimen tarkkuutta. u Poista käyttöalueelta esteet, jotka saattavat heijastaa tai peittää lasersäteen. Peitä esimerkiksi heijastavat tai kiiltävät pinnat. Älä mittaa ikkunoiden tai vastaa- van materiaalien läpi. Lasersäteen heijastuminen tai peittyminen saattaa vääristää mittaustuloksia. Laservastaanottimen asentaminen (katsokuvaA) Sijoita laservastaanotin niin, että lasersäde osuu vastaanottokenttään(1). Suuntaa se niin, että lasersäde kul- kee poikittain vastaanottokentän läpi (kuvan osoittamalla ta- valla). Jos pyörivässä laserissa on useita käyttötapoja, valitse vaa- kasuuntainen tai pystysuuntainen käyttö suurimman pyöri- misnopeuden kanssa. Käynnistys ja pysäytys u Kun käynnistät laservastaanottimen, se antaa voimak- kaan äänimerkin. Siksi laservastaanotin tulee pitää etäällä korvasta ja sivullisista käynnistyksen aikana. Voimakas ääni saattaa vahingoittaa kuuloa. Käynnistä laservastaanotin painamalla käynnistyspainiketta (19). Kaikki näytöt ja kaikki LED-valot syttyvät hetkeksi ja laite antaa äänimerkin. Sammuta laservastaanotin pitämällä käynnistyspainiketta(19) pohjassa, kunnes kaikki LED-valot vilkahtavat ja näyttö sammuu. Kun sammutat laservastaanot- timen, kaikki asetukset tallentuvat muistiin näytön valaistus- asetusta lukuun ottamatta. Jos mitään laservastaanottimen painiketta ei paineta noin 10minuuttiin eikä vastaanottokenttään (1) osu lasersädettä 10minuutin kuluessa, laservastaanotin sammuu automaatti- sesti paristojen säästämiseksi. Yhteys pyörivään laseriin Pyörivä laser ja sen mukana toimitettava laservastaanotin ovat tehtaalta toimitettaessa valmiiksi Bluetooth®-parikyt- kettyjä. Bluetooth®-yhteysnäyttö(b) syttyy laservastaanotti- men näyttöön, jos yhteys on muodostettu. Kun haluat parikytkeä laservastaanottimen uudelleen tai pa- riliittää toisen laservastaanottimen pyörivään laseriin, pidä pyörivän laserin Bluetooth®-painiketta pohjassa, kunnes pyörivän laserin näyttöön syttyy kauko-ohjaimeen/laservas- taanottimeen muodostettavan yhteyden symboli. Pidä sen jälkeen laservastaanottimen X‑akselin(16) ja Y‑akselin(15) painikkeita pohjassa, kunnes laservastaanottimen tekstinäyttöön(e) tulee viesti P‑‑. Pyörivän laserin näyttö ilmoittaa yhteyden muodostamisen onnistumisesta. Laservastaanottimen tekstinäyttöön(e) tu- lee ilmoitus POK. Jos pyörivän laserin ja laservastaanottimen parikytkentä ei onnistu, laservastaanottimen tekstinäyttöön(e) tulee viesti PNK ja pyörivän laserin näyttöön tulee epäonnistunutta pari- kytkentää koskeva virheilmoitus. Korjaa vika pyörivän laserin käyttöohjeiden mukaan. Suuntanäytöt Lasersäteen sijainti vastaanottokentässä(1) ilmoitetaan seuraavasti: – näytössä(5) laservastaanottimen etu- ja taustapuolella suuntanuolella "Lasersäde keskilinjan alapuolella"(f), suuntanuolella "Lasersäde keskilinjan yläpuolella"(j) tai keskilinjan näytöllä(h), – valinnaisesti punaisella LED-suuntanuolella "Lasersäde keskilinjan alapuolella"(4), sinisellä LED-suuntanuolella "Lasersäde keskilinjan yläpuolella"(2) sekä vihreällä kes- kilinjan LED-valolla(3) laservastaanottimen etupuolella, – valinnaisesti äänimerkillä. Kun lasersäde osuu ensimmäisen kerran vastaanottokenttään(1), kuulet aina lyhyen äänimerkin ja punainen LED-suuntanuoli "Lasersäde keskilinjan alapuolella"(4) sekä sininen LED-suuntanuoli "Lasersäde keskilinjan yläpuolella"(2) vilkahtavat (silloinkin, jos ääni- merkki ja/tai LED-suuntanäytöt on kytketty pois päältä). 1 609 92A 7M6 | (12.05.2022) Bosch Power ToolsSuomi | 89 Laservastaanotin on liian alhaalla: jos lasersäde osuu vastaanottokentän(1) yläpuoliskoon, näyttöön syttyy suun- tanuoli "Lasersäde keskilinjan yläpuolella"(j). Kun LED-valot on kytketty päälle, sininen LED-suuntanuoli "Lasersäde keskilinjan yläpuolella"(2) syttyy. Kun äänimerkki on kytketty päälle, kuulet hitaasti toistuvan äänimerkin. Siirrä laservastaanotinta nuolen suuntaan ylöspäin. Kun osu- makohta lähestyy keskilinjaa, näytössä näkyy enää vain suuntanuolen "Lasersäde keskilinjan yläpuolella"(j) kärki. Laservastaanotin on liian ylhäällä: jos lasersäde osuu vastaanottokentän(1) alapuoliskoon, näyttöön syttyy suun- tanuoli "Lasersäde keskilinjan alapuolella"(f). Kun LED-valot on kytketty päälle, punainen LED-suuntanuoli "Lasersäde keskilinjan alapuolella"(4) syttyy. Kun äänimerkki on kytketty päälle, kuulet nopeasti toistuvan äänimerkin. Siirrä laservastaanotinta nuolen suuntaan alaspäin. Kun osu- makohta lähestyy keskilinjaa, näytössä näkyy enää vain suuntanuolen "Lasersäde keskilinjan alapuolella"(f) kärki. Laservastaanotin keskellä: kun lasersäde osuu vastaanottokentän(1) keskilinjan korkeudelle, näyttöön tu- lee keskilinjan näyttö(h). Kun LED-valot on kytketty päälle, vihreä keskilinjan LED- valo(3) syttyy. Kun äänimerkki on kytketty päälle, kuulet jatkuvan äänimer- kin. Viimeisimmän vastaanoton muistitoiminto: jos laservas- taanotinta siirretään niin, ettei lasersäde enää osu vastaanottokenttään(1), viimeksi näytössä näkynyt suunta- nuoli "Lasersäde keskilinjan yläpuolella"(j) tai suuntanuoli "Lasersäde keskilinjan alapuolella"(f) vilkkuu hetken aikaa. Tämän ilmoituksen voi kytkeä päälle tai pois päältä asetusva- likon kautta. Suhteellisen korkeuden näyttö (katsokuvaB) Kun lasersäde osuu vastaanottokenttään(1), lasersäteen ja laservastaanottimen keskilinjan välinen etäisyys ilmoitetaan absoluuttisena arvona laitteen tekstinäytössä(e). Korkeusnäytön mittayksikön voi vaihtaa asetusvalikossa ("mm" tai "in"). Näytön valaistus Laservastaanottimen etu- ja taustapuolen näytöt(5) ovat va- laistuja. Näytön valaistus syttyy: – kun käynnistät laservastaanottimen, – jokaisella näppäinpainalluksella, – kun lasersäde liikkuu vastaanottokentässä(1). Näytön valaistus sammuu automaattisesti: – 30s kuluttua viimeisimmästä näppäinpainalluksesta, mi- käli lasersäde ei osu vastaanottokenttään, – 2min kuluttua viimeisimmästä näppäinpainalluksesta, kun lasersäteen osumakohta ei muutu vastaanottoken- tässä. Näytön valaistuksen voi kytkeä pois päältä asetusvalikosta. Näytön valaistuksen asetusta ei tallenneta muistiin laservas- taanottimen sammutuksen yhteydessä. Näytön valaistus syt- tyy aina laservastaanottimen käynnistyksen yhteydessä. Asetukset Keskilinjan näytön asetuksen valinta Voit määrittää, millä tarkkuudella lasersäteen ilmoitetaan olevan "keskellä" vastaanottokenttää(1). Keskilinjan näytön nykyisen asetuksen näet vastaanottotark- kuuden näytöstä(c). Kun haluat säätää vastaanottotarkkuutta, paina toistuvasti vastaanottotarkkuuden säätöpainiketta(18), kunnes näy- tössä näkyy haluamasi asetus. Vastaanottotarkkuuden säätö- painikkeen jokaisen painalluksen yhteydessä tekstinäytössä(e) näkyy hetken aikaa vastaanottotarkkuu- den säätöarvo. Vastaanottotarkkuuden asetus tallentuu muistiin sammutuk- sen yhteydessä. Lasersäteen sijainnin ilmoittava äänimerkki Lasersäteen sijainnin vastaanottokentässä (1) voi ilmoittaa äänimerkin avulla. Voit säätää äänenvoimakkuutta tai kytkeä äänimerkin pois päältä. Paina äänimerkin säätöä tai poiskytkentää varten äänimerkkipainiketta(20), kunnes näyttö ilmoittaa halutun äänenvoimakkuuden. Pienellä äänenvoimakkuudella ääni- merkin näytössä(g) on yksi palkki, suurella äänenvoimak- kuudella kolme palkkia, pois päältä kytketyn äänimerkin yh- teydessä näyttö sammuu. Äänimerkin asetuksesta riippumatta laite ilmoittaa lyhyellä ja hiljaisella äänimerkillä, kun lasersäde osuu ensimmäisen ker- ran vastaanottokenttään(1). Äänimerkin asetus tallentuu muistiin laservastaanottimen sammutuksen yhteydessä. Asetusvalikko Asetusvalikon avaaminen: paina samanaikaisesti ja ly- hyesti X‑akselin painiketta(16) ja Y‑akselin painiketta(15). Asetuksen säätäminen alivalikon puitteissa: vaihda ase- tuksesta toiseen painamalla X‑akselin painiketta(16) tai Y‑akselin painiketta(15). Viimeksi valittu asetus tallentuu automaattisesti muistiin, kun poistut valikosta. Alivalikosta toiseen vaihtaminen: vaihda seuraavaan aliva- likkoon painamalla lyhyesti CenterFind-tilan painiketta(17). Asetusvalikosta poistuminen: pidä CenterFind-tilan painiketta(17) pohjassa, kunnes asetusvalikko sulkeutuu. Vaihtoehtoisesti asetusvalikko suljetaan automaattisesti noin 10s kuluttua viimeisimmästä näppäinpainalluksesta. Käytettävissä ovat seuraavat alivalikot: – Suhteellisen korkeuden näytön mittayksikkö: kun avaat mittayksikkövalikon, parhaillaan valittuna oleva mit- tayksikkö näkyy tekstinäytössä(e), ja käytettävissä olevat mittayksiköt näkyvät sen yläpuolella olevassa mittayksikkönäytössä(d). – LED-suuntanuolet (LED): 3 LED-suuntanuolen(2), (4) sekä (3) kirkkautta voi säätää tai ne voi kytkeä pois päältä. LED-valot palavat valitun asetuksen mukaan. Bosch Power Tools 1 609 92A 7M6 | (12.05.2022)90 | Suomi – Näytön valaistus (LIT): näytön valaistuksen voi kytkeä päälle (vihreä LED-valo palaa) tai pois päältä (punainen LED-valo palaa). – Viimeisimmän vastaanoton muistitoiminto (MEM): la- sersäteen poistumisen vastaanottokentästä ilmoittavan suuntanuolen näytön voi kytkeä päälle (vihreä LED-valo palaa) tai pois päältä (punainen LED-valo palaa). – Center-toiminnot (CF/CL) (LR65G): voit valita CenterFind-tilan (CF) ja CenterLock-tilan (CL) välillä. Nykyinen tila tulee tekstinäyttöön(e). Kun sammutat laservastaanottimen, kaikki asetukset tallen- tuvat muistiin näytön valaistusasetusta lukuun ottamatta. Toiminnot CenterFind-tila (katso kuvaC) CenterFind-tilassa pyörivä laser pyrkii automaattisesti suun- taamaan lasersäteen laservastaanottimen keskilinjaan liikut- tamalla pyörivää päätä ylös- ja alaspäin. Lasersäteen voi suunnata pyörivän laserin vaakasuuntai- sessa asennossa pyörivän laserin X‑akselin suhteen Y‑akse- liin tai samanaikaisesti molempiin akseleihin (katso "Kallis- tuksen määrittäminen CenterFind-tilalla (katsokuvaD)", Sivu90). Pyörivän laserin pystysuuntaisessa asennossa suuntaamisen voi tehdä vain Y‑akseliin. Käynnistä CenterFind-tila:

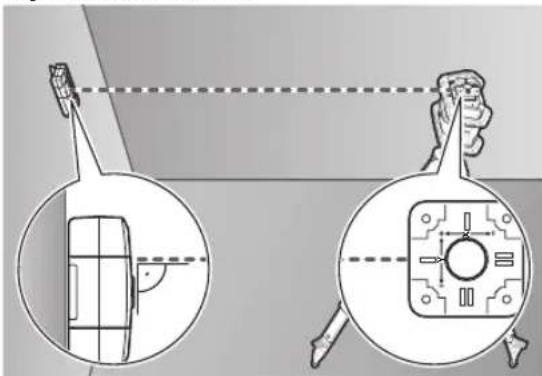

Sijoita pyörivä laser ja laservastaanotin niin, että laservas- taanotin on pyörivän laserin X‑akselin tai Y‑akselin suun- nassa. Kohdista laservastaanotin siten, että haluttu akseli on suorassa kulmassa vastaanottokenttään(1) nähden. Jos lasersäde halutaan suunnata molempiin akseleihin, asenna kaksi pyörivään laseriin parikytkettyä laservastaano- tinta, toinen X‑akselin ja toinen Y‑akselin suuntaan. Kum- mankin laservastaanottimen täytyy olla pyörivän laserin ±8,5%:n kääntöalueen sisällä. Käynnistä pyörivän laserin pyörivä käyttö. Laservastaanottimen asetusvalikossa Center-toiminnon täy- tyy olla CenterLock-tilassa (CL). Jos suuntaus tehdään pyö- rivän laserin kahteen akseliin, tämä tila koskee molempia la- servastaanottimia. Käynnistä CenterLock-tila X‑akselille CenterFind- tilapainikkeen(17) pitkällä painalluksella, tai CenterFind- tilapainikkeen(17) ja X‑akselin painikkeen(16) samanaikai- sella pitkällä painalluksella. Käynnistä CenterLock-tila Y‑akselille CenterFind- tilapainikkeen(17) ja Y‑akselin painikkeen(15) samanaikai- sella pitkällä painalluksella. Jos haluat suunnata lasersäteen samanaikaisesti kumpaan- kin akseliin, CenterLock-tila täytyy käynnistää erikseen mo- lemmissa laservastaanottimissa. CenterLock-tilan käynnistyksen jälkeen pyörivän laserin pyörivä pää liikkuu ylös- ja alaspäin. Etsinnän aikana tekstinäytössä(e) lukee CLX (X‑akseli) tai CLY (Y‑akseli). Kun lasersäde osuu vastaanottokenttään(1) laservastaanot- timen keskilinjan korkeudelle, näyttöpaneeliin tulee keskilin- jan näyttö(h) sekä tekstinäyttö(e) LOC. Pyörivän laserin vastaavan akselin aloitusnäyttöön tulee CenterLock-sym- boli. Jos laservastaanottimen tai pyörivän laserin sijainti muuttuu, pyörivän laserin kallistusta säädetään automaattisesti. u Kun käytät tilaa CenterLock, varmista ehdottomasti, ettei pyörivä laser ja laservastaanotin pääse siirty- mään tahattomasti. Kaltevuuden automaattinen säätö jokaisessa asennonmuutoksessa voi johtaa virheellisiin mittaustuloksiin. CenterLock-tilan keskeyttäminen: Kun haluat keskeyttää tai lopettaa CenterLock-tilan, pidä CenterFind-tilan painiketta(17) pohjassa. Jos lasersäde on tässä vaiheessa jo kohdistettu laservastaanottimen keskilin- jaan, pyörivän laserin asetettu kallistus säilyy, vaikka CenterLock-tila keskeytettäisiin. Virheiden korjaaminen: Jos lasersäde ei löydä laservastaanottimen keskilinjaa 2 mi- nuutin kuluessa (tilan käynnistyksen tai sijainnin muutoksen jälkeen), tekstinäyttö(e) ERR tulee näkyviin ja kaikki LED- suuntanuolet syttyvät. Sulje virheilmoitukset painamalla mitä tahansa pyörivän la- serin painiketta ja laservastaanottimen painiketta. Kohdista pyörivä laser ja laservastaanotin uudelleen niin, että laser- vastaanotin on pyörivän laserin ±8,5% kääntöalueen sisällä. Varmista, että laservastaanotin on suunnattu X‑akselin tai Y‑akselin suhteen niin, että lasersäde osuu vaakasuorassa asennossa vastaanottokenttään(1). Käynnistä siten CenterLock-tila uudelleen. Jos pyörivän laserin molemmat akselit halutaan kohdistaa la- servastaanottimeen, molemmille laservastaanottimille on asetettava sama Center-toiminto. CenterLock-tilan ja CenterFind-tilan yhdistelmä ei ole mahdollinen. Jos yksi akseli on asetettu CenterFind-tilaan ja toinen akseli käynnistetäänCenterLock-tilassa, tekstinäyttöön(e) tulee vuorotellen ERR ja CF. Aseta molemmat laservastaanottimet CenterLock-tilaan ja käynnistä toiminto uudelleen. Stroboskooppivalojen suojasuodatin Laservastaanottimessa on stroboskooppivalojen elektroni- nen suodatin. Suodatin suojaa esim. rakennuskoneiden va- roitusvalojen aiheuttamilta häiriöiltä. Työskentelyohjeita Suuntaus libellin kanssa Libellin(7) avulla voit suunnata laservastaanottimen pysty- suoraan (luotisuoraan) asentoon. Vinoon asennettu laservas- taanotin johtaa mittausvirheisiin. Merkintä Voit merkitä laservastaanottimen oikean ja vasemman puo- len keskimerkin(9) avulla lasersäteen paikan, kun se kulkee vastaanottokentän(1) keskellä. Varmista, että suuntaat merkittäessä laservastaanottimen tarkalleen pystysuoraan asentoon (vaakasuoralla lasersä- teellä) tai vaakasuoraan asentoon (pystysuoralla lasersä- teellä), koska muuten merkinnät poikkeavat lasersäteestä. Bosch Power Tools 1 609 92A 7M6 | (12.05.2022)92 | Suomi Kiinnitys pidikkeeseen (katsokuvaE) Voit kiinnittää laservastaanottimen pidikkeellä(23) mittatankoon(25) (lisätarvike) tai muihin maks. 65mm:n le- vyisiin apuvälineisiin. Kiinnitä pidike(23) kiinnitysruuvilla(26) laservastaanotti- men taustapuolen kiinnittimeen(11). Löysää pidikkeen kiertonuppia(24), siirrä pidikettä esim. mittatangossa(25) ja kiristä kiertonuppi(24). Libellin(21) avulla voi suunnata pidikkeen(23) ja laservas- taanottimen vaakasuoraan asentoon. Vinoon asennettu la- servastaanotin johtaa mittausvirheisiin. Pidikkeen keskilinjan referenssipiste(22) on samalla kor- keudella kuin keskimerkki(9) ja sitä voi käyttää lasersäteen merkintään. Kiinnitys magneetin kanssa (katso kuvaF) Jos käyttökohteessa ei tarvita välttämättä varmistettua kiin- nitystä, voit liittää laservastaanottimen teräsosiin magneettien(10) avulla. Häiriöiden poistaminen Tekstinäyttö (e) Ongelma Korjausohje PNK Bluetooth®-yhteyden muodostus pyöri- vään laseriin GRL600CHV tai GRL650CHVG epäonnistui Sulje virheilmoitus painamalla lyhyesti pyörivän lase- rinkäynnistyskytkintä. Käynnistä parikytkentä uudelleen. Jos parikytkentä ei onnistu, käänny Bosch-huollon puo- leen. ERR Pyörivän laserinGRL600CHV tai GRL650CHVG kalibrointi epäonnistui Lue GRL600CHV:n tai GRL650CHVG:n käyttöopas ja noudata siinä annettuja ohjeita. CenterFind-tila tai CenterLock-tila ei toimi Sulje virheilmoitus painamalla mitä tahansa painiketta. Tarkasta pyörivän laserin ja laservastaanottimen asento, ennen kuin käynnistät toiminnon uudelleen. LR65G: ERR ja CL tulevat vuoro- tellen näyttöön CenterFind-tilaa ei voi käynnistää, koska pyörivää laseria käytetään jo CenterLock-tilassa. Aseta molemmat laservastaanottimet CenterFind-tilaan ja käynnistä toiminto uudelleen. ERR ja CF tulevat vuoro- tellen näyttöön CenterLock-tilaa ei voi käynnistää, koska pyörivää laseria käytetään jo CenterFind-tilassa. Aseta molemmat laservastaanottimet CenterLock-tilaan ja käynnistä toiminto uudelleen. Toimintojen kohdennus Toimintoa voi käyttää laitteilla LR 60 ja GRL 600 CHV Pyörivä laser punaisella lasersä- teellä (600−800nm) Pyörivän laserin lataustilan näyttö ● − Lasersäteen sijainnin suuntanuolet ● ● Suhteellisen korkeuden näyttö ● ● CenterFind-tila

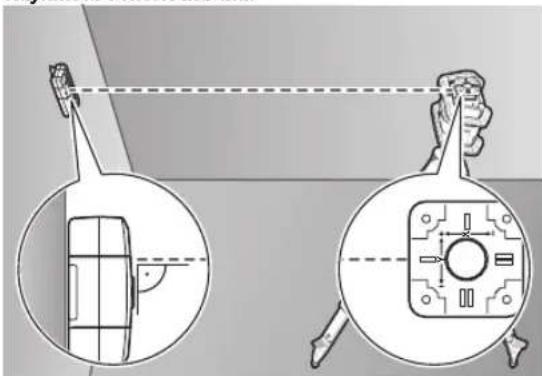

Toimintoa voi käyttää laitteilla LR 65G ja GRL 650 CHVG Pyörivä laser vihreällä lasersä- teellä (500−570nm) Pyörivän laserin lataustilan näyttö ● − Lasersäteen sijainnin suuntanuolet ● ● Suhteellisen korkeuden näyttö ● ● CenterFind-tila

1 609 92A 7M6 | (12.05.2022) Bosch Power ToolsΕλληνικά | 93 Hoito ja huolto Huolto ja puhdistus Pidä laservastaanotin aina puhtaana. Älä upota laservastaanotinta veteen tai muihin nesteisiin. Pyyhi lika pois kostealla ja pehmeällä liinalla. Älä käytä puh- distusaineita tai liuottimia. Asiakaspalvelu ja käyttöneuvonta Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä va- raosia koskeviin kysymyksiin. Räjäytyskuvat ja varaosatiedot ovat myös verkko-osoitteessa: www.bosch-pt.com Bosch-käyttöneuvontatiimi vastaa mielellään tuotteita ja tar- vikkeita koskeviin kysymyksiin. Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10‑numeroi- nen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä. Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi. Puh.: 0800 98044 Faksi: 010 296 1838 www.bosch-pt.fi Muut asiakaspalvelun yhteystiedot löydät kohdasta: www.bosch-pt.com/serviceaddresses Hävitys Toimita käytöstä poistetut laservastaanottimet, lisätarvik- keet ja pakkaukset ympäristöystävälliseen kierrätykseen. Älä hävitä laservastaanottimia tai paristoja ta- lousjätteiden mukana! Koskee vain EU‑maita: Sähkö- ja elektroniikkaromua koskevan EU-direktiivin 2012/19/EU ja sen kansalliseen lainsäädäntöön saattami- sen mukaan käyttökelvottomat laservastaanottimet sekä EU- direktiivin 2006/66/EY mukaan vialliset tai loppuun käytetyt akut/paristot on kerättävä erikseen ja toimitettava ympäris- töystävälliseen kierrätykseen. Jos käytöstä poistetut sähkö- ja elektroniikkalaitteet hävite- tään epäasianmukaisesti, niiden mahdollisesti sisältämät vaaralliset aineet voivat aiheuttaa haittaa ympäristölle ja ih- misten terveydelle.
