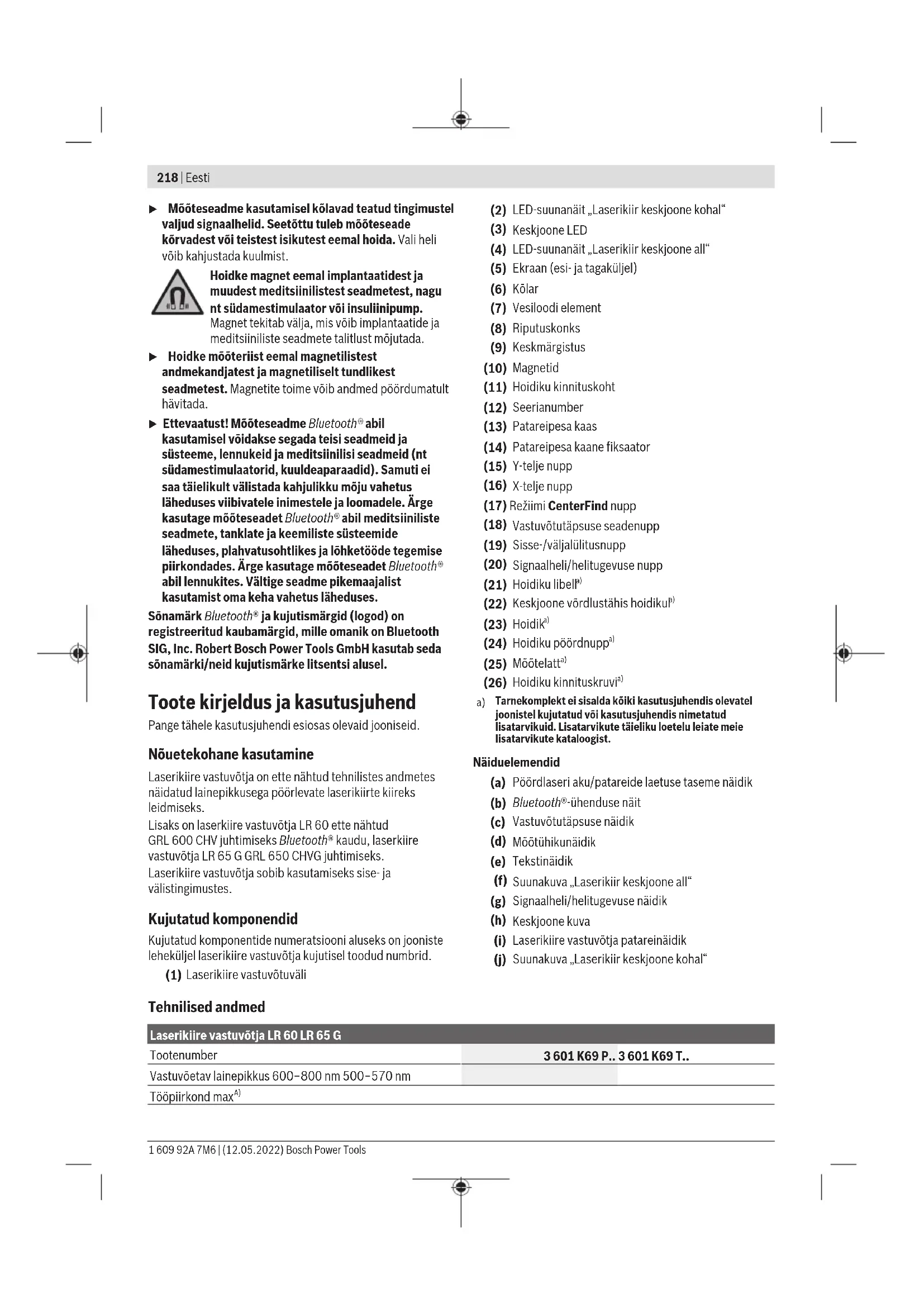

Notice BOSCH LR 65 Professional - page 218

Vaata juhendit :

Laadige alla juhend oma Lasertase PDF-formaadis tasuta! Leidke oma juhend LR 65 Professional - BOSCH ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. LR 65 Professional kaubamärgi BOSCH.

KASUTUSJUHEND LR 65 Professional BOSCH

Održavanje i servisiranje Održavanje i čišćenje Laserski prijamnik uvijek održavajte čistim. Laserski prijamnik ne uranjajte u vodu ili druge tekućine. Prljavštinu obrišite vlažnom, mekom krpom. Ne upotrebljavajte sredstva za čišćenje ili otapala. Servisna služba i savjeti o uporabi Naša servisna služba će odgovoriti na vaša pitanja o popravku i održavanju vašeg proizvoda, kao i o rezervnim dijelovima. Crteže u rastavljenom obliku i informacije o rezervnim dijelovima možete naći i na našoj adresi: www.bosch-pt.com Tim Bosch savjetnika o uporabi rado će odgovoriti na vaša pitanja o našim proizvodima i njihovom priboru. U slučaju upita ili naručivanja rezervnih dijelova, molimo vas obavezno navedite 10‑znamenkasti kataloški broj s tipske pločice proizvoda. Hrvatski Robert Bosch d.o.o PT/SHR-BSC Kneza Branimira 22 10040 Zagreb Tel.: +385 12 958 051 Fax: +385 12 958 050 E-Mail: RBKN-bsc@hr.bosch.com www.bosch.hr Ostale adrese servisa možete pronaći na: www.bosch-pt.com/serviceaddresses Zbrinjavanje Laserske prijamnike, pribor i ambalažu treba dovesti na ekološki prihvatljivo recikliranje. Laserske prijamnike i baterije ne bacajte u kućni otpad! Samo za zemljeEU: U skladu s europskom Direktivom 2012/19/EU o električnim i elektroničkim starim uređajima i njihovom provedbom u nacionalno pravo neupotrebljivi laserski prijamnici i u skladu s europskom Direktivom 2006/66/EZ neispravne ili istrošene aku-baterije/baterije moraju se odvojeno sakupljati i dovesti na ekološki prihvatljivo recikliranje. U slučaju nepravilnog zbrinjavanja električni i elektronički stari uređaji mogu imati štetne učinke na okoliš i ljudsko zdravlje zbog moguće prisutnosti opasnih tvari. Eesti Ohutusnõuded Lugege läbi kõik juhised ja järgige neid. Kui mõõteseadme kasutamisel eiratakse käesolevaid juhiseid, siis võivad mõõteseadmesse sisseehitatud kaitseseadised kahjustada saada. HOIDKE JUHISED HOOLIKALT ALLES. u Laske mõõteseadet parandada ainult kvalifitseeritud tehnikutel, kes kasutavad originaalvaruosi. Nii tagate mõõteseadme ohutu töö. u Ärge töötage mõõteseadmega plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Mõõteseadmes võivad tekkida sädemed, mille toimel võib tolm või aur süttida. Bosch Power Tools 1 609 92A 7M6 | (12.05.2022)218 | Eesti u Mõõteseadme kasutamisel kõlavad teatud tingimustel valjud signaalhelid. Seetõttu tuleb mõõteseade kõrvadest või teistest isikutest eemal hoida. Vali heli võib kahjustada kuulmist. Hoidke magnet eemal implantaatidest ja muudest meditsiinilistest seadmetest, nagu nt südamestimulaator või insuliinipump. Magnet tekitab välja, mis võib implantaatide ja meditsiiniliste seadmete talitlust mõjutada. u Hoidke mõõteriist eemal magnetilistest andmekandjatest ja magnetiliselt tundlikest seadmetest. Magnetite toime võib andmed pöördumatult hävitada. u Ettevaatust! Mõõteseadme Bluetooth® abil kasutamisel võidakse segada teisi seadmeid ja süsteeme, lennukeid ja meditsiinilisi seadmeid (nt südamestimulaatorid, kuuldeaparaadid). Samuti ei saa täielikult välistada kahjulikku mõju vahetus läheduses viibivatele inimestele ja loomadele. Ärge kasutage mõõteseadet Bluetooth® abil meditsiiniliste seadmete, tanklate ja keemiliste süsteemide läheduses, plahvatusohtlikes ja lõhketööde tegemise piirkondades. Ärge kasutage mõõteseadet Bluetooth® abil lennukites. Vältige seadme pikemaajalist kasutamist oma keha vahetus läheduses. Sõnamärk Bluetooth® ja kujutismärgid (logod) on registreeritud kaubamärgid, mille omanik on Bluetooth SIG, Inc. Robert Bosch Power Tools GmbH kasutab seda sõnamärki/neid kujutismärke litsentsi alusel. Toote kirjeldus ja kasutusjuhend Pange tähele kasutusjuhendi esiosas olevaid jooniseid. Nõuetekohane kasutamine Laserikiire vastuvõtja on ette nähtud tehnilistes andmetes näidatud lainepikkusega pöörlevate laserikiirte kiireks leidmiseks. Lisaks on laserkiire vastuvõtja LR60 ette nähtud GRL600CHV juhtimiseks Bluetooth® kaudu, laserkiire vastuvõtja LR65G GRL650CHVG juhtimiseks. Laserikiire vastuvõtja sobib kasutamiseks sise- ja välistingimustes. Kujutatud komponendid Kujutatud komponentide numeratsiooni aluseks on jooniste leheküljel laserikiire vastuvõtja kujutisel toodud numbrid. (1) Laserikiire vastuvõtuväli (2) LED-suunanäit „Laserikiir keskjoone kohal“ (3) Keskjoone LED (4) LED-suunanäit „Laserikiir keskjoone all“ (5) Ekraan (esi- ja tagaküljel) (6) Kõlar (7) Vesiloodi element (8) Riputuskonks (9) Keskmärgistus (10) Magnetid (11) Hoidiku kinnituskoht (12) Seerianumber (13) Patareipesa kaas (14) Patareipesa kaane fiksaator (15) Y-telje nupp (16) X‑telje nupp (17) Režiimi CenterFind nupp (18) Vastuvõtutäpsuse seadenupp (19) Sisse-/väljalülitusnupp (20) Signaalheli/helitugevuse nupp (21) Hoidiku libell

(22) Keskjoone võrdlustähis hoidikul

(24) Hoidiku pöördnupp

Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel kujutatud või kasutusjuhendis nimetatud lisatarvikuid. Lisatarvikute täieliku loetelu leiate meie lisatarvikute kataloogist. Näiduelemendid (a) Pöördlaseri aku/patareide laetuse taseme näidik (b) Bluetooth®-ühenduse näit (c) Vastuvõtutäpsuse näidik (d) Mõõtühikunäidik (e) Tekstinäidik (f) Suunakuva „Laserikiir keskjoone all“ (g) Signaalheli/helitugevuse näidik (h) Keskjoone kuva (i) Laserikiire vastuvõtja patareinäidik (j) Suunakuva „Laserikiir keskjoone kohal“ Tehnilised andmed Laserikiire vastuvõtja LR60 LR 65G Tootenumber 3601K69P.. 3601K69T.. Vastuvõetav lainepikkus 600−800nm 500−570nm Tööpiirkond max

1 609 92A 7M6 | (12.05.2022) Bosch Power ToolsEesti | 219 Laserikiire vastuvõtja LR60 LR 65G – GRL600CHV-ga 300m − – GRL650CHVG-ga − 325m Vastuvõtunurk ±35° ±35° Vastuvõetav pöörlemiskiirus >120min

Vastuvõtutäpsus B)C) – väga täpne ±0,5mm ±0,5mm – täpne ±1mm ±1mm – keskmine ±2mm ±2mm – ligikaudne ±5mm ±5mm – väga ligikaudne ±10mm ±10mm Töötemperatuur –10°C ... +50°C –10°C ... +50°C Hoiutemperatuur –20°C ... +70°C –20°C ... +70°C Kontrollkõrgust ületav max töökõrgus 2000m 2000m Max suhteline õhuniiskus 90% 90% Määrdumisaste vastavalt standardile IEC61010-1 2

Bluetooth®-i kasutav laserikiire vastuvõtja – Klass 1 1 – Ühilduvus Bluetooth®5.0/4.X (Low Energy)

100m 100m – Töösageduse vahemik 2402–2480MHz 2402–2480MHz – Max saatevõimsus 6,3mW 6,3mW Patareid 2×1,5VLR6 (AA) 2×1,5VLR6 (AA) Tööaeg u 50h 50h Kaal EPTA‑Procedure01:2014 järgi 0,38kg 0,38kg Mõõtmed (pikkus×laius×kõrgus) 175×79×33mm 175×79×33mm Kaitseaste IP67 IP67 A) Ebasoodsad keskkonnatingimused (nt otsene päikesekiirgus) võivad tööpiirkonda vähendada. B) olenevalt laserikiire vastuvõtja ja pöördlaseri vahelisest kaugusest ning pöördlaseri klassist ja tüübist C) Ebasoodsad keskkonnatingimused (nt otsene päikesekiirgus) võivad vastuvõtutäpsust vähendada. D) Esineb ainult mittejuhtiv määrdumine, mis võib aga ajutiselt kondensatsiooni tõttu juhtivaks muutuda. E) Bluetooth® Low Energy seadmete korral ei pruugi olenevalt mudelist ja operatsioonisüsteemist ühenduse loomine võimalik olla. Bluetooth®- seadmed peavad toetama SPP-profiili. F) Ulatus võib olenevalt välistest tingimustest, sh kasutatavast vastuvõtuseadmest, tugevalt varieeruda. Suletud ruumides ja metallpiirete tõttu (nt seinad, riiulid, kohver jms) võib Bluetooth®-ulatus oluliselt väiksem olla. Laserikiire vastuvõtja täpseks identimiseks on tüübisildil seerianumber(12). Paigaldus Patareide paigaldamine/vahetamine Laserikiire vastuvõtjas on soovitatav kasutada leelismangaanpatareisid. Keerake patareipesa kaane fiksaator(14) (nt mündi abil) asendisse . Tehke patareipesa kaas(13) lahti ja pange patareid sisse. Järgige sealjuures patareipesa siseküljel toodud kujutisele vastavat õiget polaarsust. Sulgege patareipesa kaas(13) ja keerake patareipesa kaane fiksaator(14) asendisse . Patareinäidik(i) näitab laserikiire vastuvõtja patareide laetuse taset. Näit Mahtuvus 50−100% 5−50% 2−5% Bosch Power Tools 1 609 92A 7M6 | (12.05.2022)220 | Eesti Näit Mahtuvus 0−2% Vahetage alati kõik patareid korraga. Kasutage ainult ühe tootja ja ühesuguse mahtuvusega patareisid. u Kui te laserikiire vastuvõtjat pikemat aega ei kasuta, võtke patareid välja. Patareid võivad pikemal laserikiire vastuvõtjas hoidmisel korrodeeruda ja iseeneslikult tühjeneda. Pöördlaseri laetuse taseme näit Laetuse taseme näidik(a) näitab pöördlaseri aku või patareide laetuse taset, kui pöördlaser on sisse lülitatud ning laserikiire vastuvõtja ja pöördlaseri vahel on Bluetooth®- ühendus. Näit Mahtuvus 60−100% 30−60% 5−30% 0−5% Töötamine Kasutuselevõtt u Kaitske laserikiire vastuvõtjat niiskuse ja otsese päikesepaiste eest. u Ärge jätke laserikiire vastuvõtjat äärmuslike temperatuuride ega temperatuurikõikumiste kätte. Näiteks ärge jätke seda pikemat aega autosse. Suuremate temperatuurikõikumiste korral laske laserikiire vastuvõtjal enne kasutuselevõttu keskkonna temperatuuriga kohaneda. Äärmuslikel temperatuuridel ja temperatuurikõikumiste korral võib laserikiire vastuvõtja täpsus väheneda. u Tööpiirkonnas ei tohi olla takistusi, mis peegeldavad või takistavad laserikiirt. Katke peegeldavad või läikivad pinnad kinni. Ärge mõõtke läbi klaaside või muude sarnaste materjalide. Peegelduv või takistatud laserikiir võib mõõtmistulemusi moonutada. Laserikiire vastuvõtja paigaldamine (vtjnA) Valige laserikiire vastuvõtjale selline koht, et laserikiir jõuaks vastuvõtuväljale(1). Suunake seade nii, et laserikiir läbiks vastuvõtuvälja põiki (nagu joonisel kujutatud). Mitme töörežiimiga pöördlaseril valige suurima pöörlemiskiirusega horisontaal- või vertikaalrežiim. Sisse-/väljalülitamine u Laserikiire vastuvõtja sisselülitamisel kõlab vali signaalheli. Seepärast tuleb laserikiire vastuvõtjat sisselülitamisel kõrvadest ja teistest isikutest eemal hoida. Vali heli võib kuulmist kahjustada. Laserikiire vastuvõtja sisselülitamiseks vajutage sisse-/ väljalülitusnuppu(19). Kõik ekraaninäidud ja LEDid süttivad korraks ning kõlab signaalheli. Laserikiire vastuvõtja väljalülitamiseks vajutage seni sisse-/ väljalülitusnupule(19), kuni kõik LEDid korraks süttivad ja ekraan pimeneb. Peale ekraanivalgustuse seade salvestatakse laserikiire vastuvõtja väljalülitamisel kõik seaded. Kui umbes 10min vältel ei vajutata laserikiire vastuvõtjal ühtegi nuppu ja vastuvõtuväli(1) ei võta 10min vältel laserikiirt vastu, lülitub laserikiire vastuvõtja patareide säästmiseks automaatselt välja. Ühendus pöördlaseriga Tarnimisel on pöördlaser ja kaasasolev laserikiire vastuvõtja juba Bluetooth®-i kaudu ühendatud. Ühenduse olemasolul on laserikiire vastuvõtja ekraanil Bluetooth®-ühenduse näit(b). Laserikiire vastuvõtja taasühendamiseks või teise laserikiire vastuvõtja ühendamiseks pöördlaseriga hoidke pöördlaseri nuppuBluetooth® all seni, kuni pöördlaseri ekraanile ilmub kaugjuhtimispuldiga/ laserikiire vastuvõtjaga ühenduse loomise sümbol. Seejärel hoidke X‑telje(16) ja Y‑telje (15) nuppe laserikiire vastuvõtjal allavajutatuina seni, kuni laserikiire vastuvõtja tekstinäidikule (e) ilmub P‑‑. Loodud ühendus kinnitatakse pöördlaseri ekraanil. Laserikiire vastuvõtja tekstinäidikul(e) kuvatakse POK. Kui pöördlaseri ja laserikiire vastuvõtja vahel ei õnnestu ühendust luua, kuvatakse laserikiire vastuvõtja tekstinäidikul(e) teade PNK ja pöördlaseri ekraanil veateade ühenduse loomise ebaõnnestumise kohta. Vaadake vea kõrvaldamiseks suuniseid pöördlaseri kasutusjuhendist. Suunakuvad Laserikiire asukohta vastuvõtuväljal(1) näidatakse: – laserikiire vastuvõtja esi- ja tagakülje ekraanil(5) suunakuvana „Laserikiir keskjoone all“(f), suunakuvana „Laserikiir keskjoone kohal“(j) või keskjoone kuvana(h), – valikuliselt punase LED-suunanäiduna „Laserikiir keskjoone all“(4), sinise LED-suunanäiduna „Laserikiir keskjoone kohal“(2) ja rohelise LED-keskjoonena(3) laserikiire vastuvõtja esiküljel, – valikuliselt signaalheliga. Kui laserikiir läbib vastuvõtuvälja(1) esimest korda, kõlab lühike signaalheli ning punane LED-suunanäit „Laserikiir keskjoone all“(4) ja sinine LED-suunanäit „Laserikiir keskjoone kohal“(2) süttivad korraks (ka siis, kui signaalheli ja/või LED-suunanäidud on välja lülitatud). Laserikiire vastuvõtja on liiga madalal. Kui laserikiir läbib vastuvõtuvälja(1) ülemist poolt, ilmub ekraanile suunakuva „Laserikiir keskjoone kohal“(j). Kui LEDid on sisse lülitatud, põleb sinine LED-suunanäit „Laserikiir keskjoone kohal“(2). Sisselülitatud signaalheli korral kõlab signaal aeglases rütmis. Liigutage laserikiire vastuvõtjat noole suunas ülespoole. 1 609 92A 7M6 | (12.05.2022) Bosch Power ToolsEesti | 221 Keskjoonele lähenemisel kuvatakse veel ainult suunakuva „Laserijoon keskjoone kohal“(j) tippu. Laserikiire vastuvõtja on liiga kõrgel. Kui laserikiir läbib vastuvõtuvälja(1) alumist poolt, ilmub ekraanile suunakuva „Laserikiir keskjoone all“(f). Kui LEDid on sisse lülitatud, põleb punane LED-suunanäit „Laserikiir keskjoone all“(4). Sisselülitatud signaalheli korral kõlab signaal kiires rütmis. Liigutage laserikiire vastuvõtjat noole suunas allapoole. Keskjoonele lähenemisel kuvatakse veel ainult suunakuva „Laserijoon keskjoone all“(f) tippu. Laserikiire vastuvõtja on keskel. Kui laserikiir läbib vastuvõtuvälja(1) keskjoone kõrgusel, ilmub ekraanile keskjoone kuva(h). Kui LEDid on sisse lülitatud, põleb roheline LED- keskjoon(3). Sisselülitatud signaalheli korral kostab pidev heli. Viimase vastuvõtu salvestamise funktsioon. Kui laserikiire vastuvõtjat liigutatakse nii, et laserikiir ei lange enam vastuvõtuväljale(1), vilgub veidi aega viimati näidatud suunakuva „Laserikiir keskjoone kohal“(j) või „Laserikiir keskjoone all“(f). Seda kuva saab seadete menüüs sisse või välja lülitada. Suhtelise kõrguse näit (vtjnB) Kui vastuvõtuväljale(1) langeb laserikiir, näitab ekraani tekstinäidik(e) laserikiire ja laserikiire vastuvõtja keskjoone vahelise kauguse absoluutväärtust. Kõrguse näidu mõõtühikut saab seadete menüüs muuta („mm“ või „in“). Ekraanivalgustus Ekraanid(5) laserikiire vastuvõtja esi- ja tagaküljel on valgustusega. Ekraanivalgustus lülitub sisse: – laserikiire vastuvõtja sisselülitamisel, – iga nupuvajutuse korral, – laserikiire liikumisel üle vastuvõtuvälja(1). Ekraanivalgustus lülitub automaatselt välja: – 30s järel pärast viimast nupuvajutust, kui vastuvõtuväljale ei lange laserikiirt; – 2min järel pärast viimast nupuvajutust, kui laserikiire asukoht vastuvõtuväljal ei muutu. Ekraanivalgustuse saab seadete menüüs välja lülitada. Laserikiire vastuvõtja väljalülitamisel ekraanivalgustuse seadet ei salvestata. Laserikiire vastuvõtja sisselülitamisel on ekraanivalgustus alati sisse lülitatud. Seaded Keskjoone kuva seade valimine Saate valida, millise täpsusastmega näidatakse laserikiire asukohta vastuvõtuväljal(1) keskelasuvana. Keskjoone kuva hetkeseadet näete vastuvõtutäpsuse näidikul(c). Vastuvõtutäpsuse muutmiseks vajutage vastuvõtutäpsuse seadenuppu(18) nii mitu korda, kuni ekraanile ilmub soovitud seade. Vastuvõtutäpsuse seadenupu igal vajutusel näitab tekstinäidik(e) veidi aega vastavat vastuvõtutäpsuse väärtust. Väljalülitamisel vastuvõtutäpsuse seade salvestatakse. Signaalheli laserkiire näitamiseks Laserkiire asukohta vastuvõtuväljal (1) saab näidata signaalheliga. Võite helitugevust muuta või signaalheli välja lülitada. Signaalheli vahetamiseks või väljalülitamiseks vajutage signaalheli nuppu(20), kuni ekraanil näidatakse soovitud helitugevust. Väikese helitugevuse korral kuvatakse signaalheli näit(g) ekraanil ühe tulbana, suure helitugevuse korral kolme tulbana, väljalülitatud signaalheli korral näit puudub. Olenemata signaalheli seadest kõlab laserikiire esmakordsel langemisel vastuvõtuväljale(1) kinnituseks lühike vaikne helisignaal. Laserikiire vastuvõtja väljalülitamisel signaalheli seade salvestatakse. Seadete menüü Seadete menüü avamine. Vajutage samaaegselt korraks X- telje nuppu(16) ja Y-telje nuppu(15). Seade muutmine samas alammenüüs. Seadete vahel liikumiseks vajutage kas X-telje nuppu(16) või Y-telje nuppu(15). Viimati valitud seade salvestatakse menüüst lahkumisel automaatselt. Alammenüü vahetamine: järgmisse alammenüüsse liikumiseks vajutage korraks režiimi nuppu CenterFind(17). Seadete menüüst lahkumine. hoidke režiimi nuppuCenterFind(17) allavajutatuna seni, kuni seadete menüü sulgub. Seadete menüü sulgub automaatselt umbes 10s järel pärast viimast nupuvajutust. Alammenüüd on järgmised. – Suhtelise kõrguse näidu mõõtühik. Mõõtühikumenüü avamisel näete tekstinäidikul(e) hetkel valitud mõõtühikut, saadaolevaid mõõtühikuid aga selle kohal mõõtühikunäidikul(d). – LED-suunanäidud (LED). 3 LED-suunanäidu(2), (4) ja (3) heledust saab muuta ning need saab välja lülitada. LEDid põlevad valitud seade kohaselt. – Ekraanivalgustus (LIT). Ekraanivalgustuse saab lülitada sisse (põleb roheline LED) või välja (põleb punane LED). – Viimase vastuvõtu salvestamise funktsioon (MEM). Viimase laserikiire vastuvõtuväljale langemise suuna näidu saab lülitada sisse (põleb roheline LED) või välja (põleb punane LED). – Center-funktsioonid (CF/CL) (LR65G): Valida saab režiimi CenterFind (CF) ja režiimi CenterLock (CL) vahel. Tekstinäidikule (e) ilmub ajakohane režiim. Peale ekraanivalgustuse seade salvestatakse laserikiire vastuvõtja väljalülitamisel kõik seaded. Bosch Power Tools 1 609 92A 7M6 | (12.05.2022)222 | Eesti Funktsioonid Režiim CenterFind (vt joonis C) Režiimis CenterFind proovib pöördlaser pöörleva pea automaatse üles- ja allaliikumise teel laserikiirt laserikiire vastuvõtja keskjoonele suunata. Laserikiire saab pöördlaseri horisontaalasendi korral suunata pöördlaseri X-telje suhtes Y-teljele või korraga mõlemale teljele (vaadake „Kalde mõõtmine režiimil CenterFind (vt jn D)“, Lehekülg222). Pöördlaseri vertikaalasendi korral saab laserikiire suunata ainult Y- teljele. Režiimi CenterFind käivitamine:

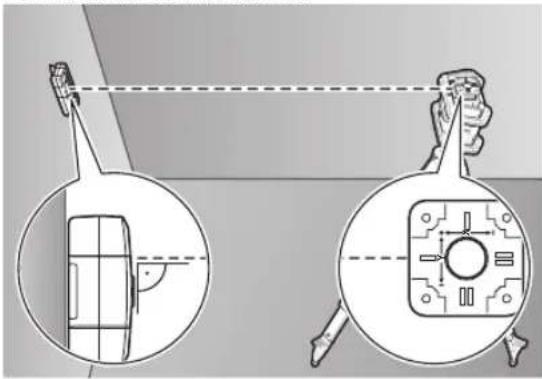

Paigutage pöördlaser ja laserikiire vastuvõtja nii, et laserikiire vastuvõtja oleks pöördlaseri X-telje või Y-telje suunas. Suunake laserikiire vastuvõtja nii, et soovitud telg paikneks vastuvõtuvälja (1) paremas nurgas. Kui soovite laserikiire suunata mõlemale teljele, paigutage üks pöördlaseriga ühendatud laserikiire vastuvõtja X-telje ja teine Y-telje suunas. Kumbki laserikiire vastuvõtja peab olema pöördlaseri pööramisvahemikus ±8,5%. Lülitage pöördlaser pöörlemisrežiimil sisse. Laserikiire vastuvõtja seadete menüüs peab Center- funktsioon olema seatud režiimile CenterLock (CL). Pöördlaseri suunamisel kahele teljele kehtib see mõlema laserikiire vastuvõtja suhtes. Režiimi CenterLock käivitamiseks X‑telje jaoks vajutage pikalt režiimi CenterFind(17) nuppu või vajutage pikalt režiimi CenterFind(17) nuppu koos X-telje(16) nupuga. Režiimi CenterLock käivitamiseks Y-telje jaoks vajutage pikalt režiimi CenterFind(17) nuppu koos Y‑telje(15) nupuga. Kui soovite laserikiire suunata korraga mõlemale teljele, tuleb režiim CenterLock igal laserikiire vastuvõtjal eraldi käivitada. Pärast režiimi CenterLock käivitamist liigub pöördlaseri pöörlev pea üles-alla. Otsimise ajal ilmub tekstinäidikule(e) CLX (X‑telg) või CLY (Y‑telg). Kui laserikiir langeb vastuvõtuväljale(1) laserikiire vastuvõtja keskjoone kõrgusel, ilmub keskjoone näit (h) ning tekstinäidikul(e) LOC. Pöördlaseril näidatakse stardikuval vastava telje sümbolit CenterLock. Laserikiire vastuvõtja või pöördlaseri asendimuutuste korral kohandatakse pöördlaseril kalle automaatselt. u Töötamisel režiimis CenterLock jälgige hoolikalt, et te pöördlaserit ja laseri vastuvõtjat kogemata ei liigutaks. Kalde automaatse kohandamise tõttu iga asendimuutusega võivad tulemuseks olla ebaõiged mõõtetulemused. Režiimi CenterLock katkestamine: Režiimi CenterLock katkestamiseks või lõpetamiseks vajutage režiimi nuppu CenterFind(17) ja hoidke seda allavajutatuna. Kui laserikiir oli selleks hetkeks juba edukalt laserikiire vastuvõtja keskjoonele suunatud, säilib seatud kalle pöördlaseril ka režiimi CenterLock katkestuse korral. Vea kõrvaldamine: Kui laserikiir ei leidnud laserikiire vastuvõtja keskjoont 2 minuti jooksul (sõltumata sellest, kas režiimi käivitamisel või pärast asendimuudatusi), ilmub tekstinäidikule(e)ERR ja kõik LED-suunanäidud põlevad. Veateadete sulgemiseks vajutage pöördlaseril ja laserikiire vastuvõtjal suvalist nuppu. Paigutage pöördlaser ja laserikiire vastuvõtja ümber nii, et laserikiire vastuvõtja oleks pöördlaseri pööramisvahemikus ±8,5%. Jälgige, et laserikiire vastuvõtja oleks suunatud X‑teljele või Y‑teljele nii, et laserikiir saaks vastuvõtuvälja (1) horisontaalselt läbida. Käivitage seejärel režiim CenterLock uuesti. Kui pöördlaseri mõlemad teljed peavad olema suunatud ühele laserikiire vastuvõtjale, tuleb mõlemal laserikiire vastuvõtjal seada sama Center-funktsioon. Režiimi CenterLock ja režiimi CenterFind kombinatsioon ei ole võimalik. Kui ühel teljel on režiim CenterFind juba seatud ja teisel teljel käivitatakse režiim CenterLock, ilmub tekstinäidikule (e) vaheldumisi ERR ja CF. Seadke mõlemal laserikiire vastuvõtjal režiim CenterLock ja käivitage funktsioon uuesti. Stroboskoobi kaitsefiltrid Laserikiire vastuvõtjal on elektroonilised stroboskoobitulede filtrid. Filtrid kaitsevad näiteks ehitusmasinate hoiatustuledest tingitud tõrgete eest. Tööjuhised Väljarihtimine libelli abil Libell(7) võimaldab laserikiire vastuvõtjat vertikaalasendisse (loodi) seada. Viltune laserikiire vastuvõtja annab ebaõiged mõõtetulemused. Märgistamine Laserikiire vastuvõtja vasakul ja paremal pool oleval keskmärgistusel(9) saate tähistada laserikiire asukohta, kui see läbib vastuvõtuvälja(1) keskosa. Veenduge, et märgistamisel oleks laserikiire vastuvõtja joondatud täpselt vertikaalselt (horisontaalse laserikiire korral) või horisontaalselt (vertikaalse laserikiire korral), kuna vastasel juhul on märgistused laserikiire suhtes nihutatud. Hoidikuga kinnitamine (vtjnE) Laserikiire vastuvõtja saab hoidikuga(23) kinnitada nii mõõtelati(25) (lisavarustus) kui ka teiste kuni 65mm laiuste abivahendite külge. Keerake hoidik(23) kinnituskruviga(26) kinnituskohta(11) laserikiire vastuvõtja tagaküljel. Vabastage hoidiku pöördnupp(24), lükake hoidik näiteks mõõtelatile(25) ja keerake pöördnupp(24) uuesti kinni. Libell(21) võimaldab hoidiku(23) ja seega ka laserikiire vastuvõtja horisontaalasendisse seada. Viltune laserikiire vastuvõtja annab ebaõiged mõõtetulemused. Keskjoone võrdlustähis(22) hoidikul asub keskmärgistusega(9) samal kõrgusel ja seda saab kasutada laserikiire märgistamiseks. Bosch Power Tools 1 609 92A 7M6 | (12.05.2022)224 | Eesti Magnetiga kinnitamine (vt jn F) Kui kindel kinnitus ei ole tingimata vajalik, võite laserikiire vastuvõtja kinnitada magnetitega(10) mõne terasdetaili külge. Tõrgete kõrvaldamine Tekstinäidik(e) Probleem Kõrvaldamine PNK Ühendus loomine Bluetooth®-i kaudu pöördlaseriga GRL600CHV või GRL650CHVG ebaõnnestus Vajutage veateate sulgemiseks korraks pöördlaseri sisse-/ väljalülitusnuppu. Taaskäivitage ühenduse loomine. Kui ühendust ei õnnestu luua, võtke ühendust Bosch klienditeenindusega. ERR Pöördlaseri GRL600CHV või GRL650CHVG kaliibrimine ebaõnnestus Lugege ja järgige GRL600CHV või GRL650CHVG kasutusjuhendit. Režiim CenterFind või režiim CenterLock ebaõnnestus Veateate sulgemiseks vajutage suvalist nuppu. Enne funktsiooni taaskäivitamist kontrollige pöördlaseri ja laserikiire vastuvõtja asendit. LR 65G: ERR ja CL vaheldumisi Režiim CenterFind ei saa käivituda, kuna pöördlaser töötab juba režiimis CenterLock. Seadke mõlemal laserikiire vastuvõtjal režiim CenterFind ja käivitage funktsioon uuesti. ERR ja CF vaheldumisi Režiim CenterLock ei saa käivituda, kuna pöördlaser töötab juba režiimis CenterFind. Seadke mõlemal laserikiire vastuvõtjal režiim CenterLock ja käivitage funktsioon uuesti. Funktsioonide liigitamine Funktsioon võimalik LR 60 ja GRL 600 CHV puhul Punase laserikiirega pöördlaser (600−800nm) Pöördlaseri laetuse taseme näit ● − Laserikiire asendi suunanäidud ● ● Suhtelise kõrguse näidik ● ● Režiim CenterFind

Funktsioon võimalik LR 65G ja GRL 650 CHVG puhul Rohelise laserikiirega pöördlaser (500−570nm) Pöördlaseri laetuse taseme näit ● − Laserikiire asendi suunanäidud ● ● Suhtelise kõrguse näidik ● ● Režiim CenterFind
