AdvancedLevel 360 - Lasertase BOSCH - Tasuta kasutusjuhend
Leidke seadme juhend tasuta AdvancedLevel 360 BOSCH PDF-formaadis.
| Toote tüüp | Ristjoonlaser |
| Mudel | AdvancedLevel 360 |
| Artikli number | 3 603 F63 B.. |
| Mõõtmed (P × L × K) | 117 × 80 × 126 mm |
| Kaal (vastavalt EPTA 01:2014) | 0.52 kg |
| Toiteallikas | 4 × 1,5 V LR6 (AA) leelis-mangaanpatareid |
| Tööaeg (ristjoone režiim) | Vähemalt 4 h |
| Laseri klass | Klass 2 (IEC 60825-1:2014) |
| Laseri jooned – lainepikkus / võimsus | Roheline 500–540 nm, < 10 mW |
| Loodipunkt – lainepikkus / võimsus | Punane 630–650 nm, < 1 mW |
| Tööulatus (läbimõõt) | Kuni u. 24 m |
| Loodimise täpsus – laserijooned | ±0,4 mm/m |
| Loodimise täpsus – loodipunkt | ±1,0 mm/m |
| Isetasanduvusulatus | ±4° |
| Loodimisaeg | ≤ 4 s |
| Töötemperatuur | −5 °C kuni +40 °C |
| Ladustamistemperatuur | −20 °C kuni +70 °C |
| Kasutusotstarve | Siseruumide horisontaalsete/vertikaalsete joonte ja loodipunktide määramine ja kontrollimine |
| Töörežiimid | Ristjoon, ristjoon ja loodipunkt, horisontaal (kõik automaatse loodimise või kaldefunktsiooniga) |
| Hooldus | Hoida puhas; pühkida niiske pehme lapiga; mitte kasutada pesuaineid ega lahusteid; regulaarselt puhastada laseri väljapääsu ala |
| Ohutusjuhised | Klass 2 laser – ärge vaadake kiiresse; hoidke magnetid eemal südamestimulaatoritest; ärge kasutage plahvatusohtlikus keskkonnas |
| Varuosad / teenindus | Saadaval aadressil www.bosch-pt.com; lisage 10-kohaline artikli number |
| Tarvikud | Statiiv (1/4" kinnitus), laseri vaatlusprillid |
Korduma kippuvad küsimused - AdvancedLevel 360 BOSCH
Kasutajate küsimused teemal AdvancedLevel 360 BOSCH
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Lasertase PDF-formaadis tasuta! Leidke oma juhend AdvancedLevel 360 - BOSCH ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. AdvancedLevel 360 kaubamärgi BOSCH.
KASUTUSJUHEND AdvancedLevel 360 BOSCH
et Algupärane kasutusjuhend
Mõõtmeseadmega ohutu ja täpse töö tagamiseks lugege kõik juhised hoolikalt läbi ja järgige neid. Kui mõõteseadme kasutamisel eiratakse käesolevaid juhiseid, siis võivad mõõteseadmesse sisseehitatud kaitseseadised kahjustada saada. Ärge katke kinni mõõteseadmel olevaid hoiatusmärgiseid. HOIDKE KÄESOLEVAD JUHISED HOOLIKALT ALLES JA MÖÖTESEADME EDASIANDMISEL PANGE KAASA KA JUHISED.
▶ Ettevaatust – käesolevas juhendis nimetatud käsitsus- või justeerimisseadmetest erinevate seadmete kasutamisel või muul viisil toimides võib laserkiirgus muutuda ohtlikuks.
Mõõteseade tarnitakse koos laseri hoiatussildiga (tähistatud mõõteriista kujutisel jooniste leheküljel).
Kui laseri hoiatussildi tekst ei ole teie riigis köneldavas keeles, kleepige see enne tööriista esmakordset kasutuselevõttu üle kaasasoleva, teie riigikeeles oleva kleebisega.
Ärge juhtige laserkiirt inimeste ega loomade suunas ja ärge viige ka ise pilku otsese või peegelduva laserkiire suunas. Vastasel korral võite inimesi pimestada, põhjustada õnnetusi või kahjustada silmi.
Kui laserkiir tabab silma, tuleb silmad teadlikult sulgeda ja pea laserkiire tasandilt viivitamatult välja viia.
- Ärge tehke laserseadmes mingeid muudatusi.
- Ärge kasutage laserkiire nähtavust parandavaid prille kaitseprillidena. Prillid teevad laserkiire paremini nähtavaks, kuid ei kaitse laserkiirguse eest.
- Ärge kasutage laserkiire nähtavust parandavaid prille päikeseprillidena ega autot juhtides. Laserkiire nähtavust parandavad prillid ei paku kaitset UV-kiirguse eest ja vähendavad värvide eristamise võimet.
Laske mööteseadet parandada ainult kvalifitseeritud tehnikutel, kes kasutavad originaalvaruosi. Nii tagate mööteseadme ohutu töö.
- Ärge laske lastel kasutada lasermööteseadet ilma järelevalveta. Lapsed võivad teisi inimesi kogemata pimestada.

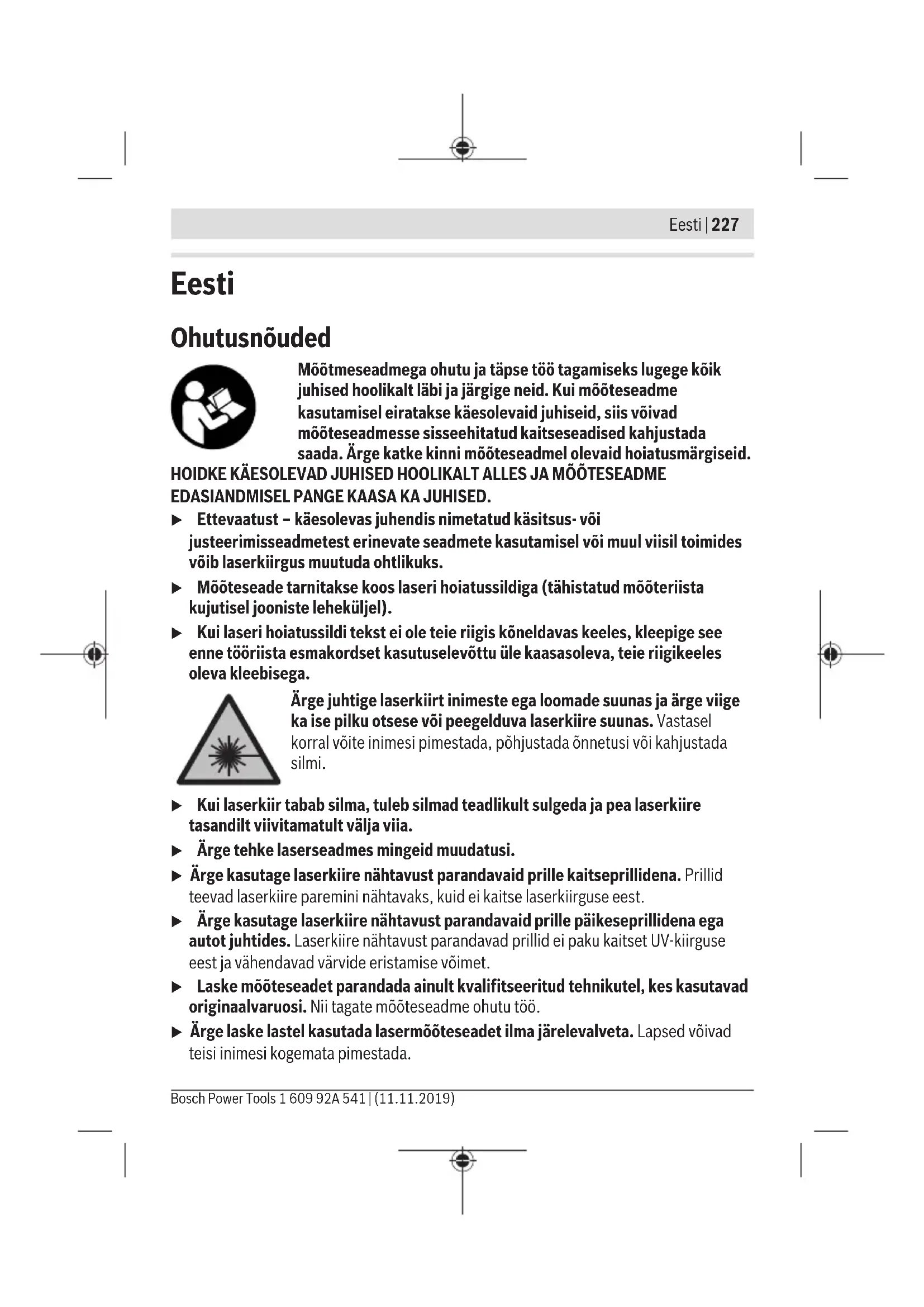

228 | Eesti
- Ärge töötage mööteseadmega plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Mööteseadmes võivad tekkida sädemed, mille toimel võib tolm või aur süttida.
Hoidke magnet eemal implantaatidest ja muudest meditsiinilistest seadmetest, nagu nt südamestimulaator või insuliinipump. Magnet tekitab välja, mis võib implantaatide ja meditsiiniliste seadmete talitlust mõjutada.
Hoidke mööteriist eemal magnetilistest andmekandjatest ja magnetiliselt tundlikest seadmetest. Magnetite toime vöib andmed pöördumatult hävitada.
Toote kirjeldus ja kasutusjuhend
Pange tähele kasutusjuhendi esiosas olevaid jooniseid.
Nõuetekohane kasutamine
Mõõteseade on ette nähtud horisontaalsete ja vertikaalsete joonte ning loodimispunktide määramiseks ja kontrollimiseks.
Mõõteseade sobib kasutamiseks sisetingimustes.
Kujutatud komponendid
Kujutatud komponentide numeratsiooni aluseks on jooniseleheküljel toodud numbrid.
(1) Laserrežiimi nupp Mode
(2) Kaldefunktsiooni nupp
(3) Olekunäit
(4) Sisse-/väljalüliiti
(5) Magnet (sisemuses)
(6) Laserikiire väljumisava
(7) Statiiv ^A)
(8) Laseriprillid ^A)
(9) Statiivi kinnituskoht 1/4"
(10) Patareipesa kaane fiksaator
(11) Patareipesa kaas
(12) Laseri hoiatussilt
(13) Seerianumber
A) Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel kujutatud või kasutusjuhendis nimetatud lisatarvikuid. Lisatarvikute täieliku loetelu leiate meie lisatarvikute kataloogist.
Tehnilised andmed
| Ristjoonlaser AdvancedLevel 360 | |
| Tootenumber | 3 603 F63 B.. |
| Tööpiirkond (läbimõõt) kuni uA) | 24 m |
| Vertikaalsete laserjoonte avanemisnurk 120° | |
| NivelleerimistäpsusB)C)D) | |
| – Laserjooned ±0,4 mm/m | |
| – Loodipunkt ±1,0 mm/m | |
| Isenivelleerumisulatus ±4° | |
| Nivelleerimisaeg ≤ 4 s | |
| Töötemperatuur -5 °C ... +40 °C | |
| Hoiutemperatuur -20 °C ... +70 °C | |
| Maksimaalne kontrollkõrgust ületav töökõrgus 2000 m | |
| Maksimaalne suhteline öhuniiskus 90 % | |
| Määrdumisaste vastavaltIEC 61010-1 | 2E) |
| Laseri klass 2 | |
| Laserjooned | |
| – Laseri tüüp 500–540 nm, < 10 mW | |
| – Laserkiire värv roheline | |
| – C6 | 10 |
| – Divergents 50 × 10 mrad (täispööre) | |
| Loodipunkt | |
| – Laseri tüüp 630–650 nm, < 1 mW | |
| – Laserkiire värv punane | |
| – C6 | 1 |
230 | Eesti
Ristjoonlaser AdvancedLevel 360
| - Divergents 0,8 mrad (täispööre) | |
| Statiivi kinnituskoht 1/4" | |
| Patareid 4 × 1,5 V LR6 (AA) | |
| Tööiga (ristjoonterežiimis) vähemalt 4 h | |
| Kaal EPTA-Procedure 01:2014 järgi 0,52 kg | |
| Mõõtmed (pikkus × laius × kõrgus) 117 × 80 × 126 mm | |
A) Ebasoodsad keskkonnatingimused (nt otsene päikesekiiirgus) võivad tööpiirkonda vähendada.
B) temperatuuril 20-25°C
C) kehtib kahes ristumispunktis ja vastaskülgedel
D) Näidatud väärtused eeldavad normaalseid kuni soodsaid keskkonnatingimusi (nt vibratsiooni, udu, suitsu, otsese päikesekiirguse puudumine). Suurte temperatuurikõikumiste järel võib tekkida täpsushälbeid.
E) Esineb ainult mittejuhtiv määrdumine, mis võib aga ajutiselt kondensatsiooni tõttu juhtivaks muutuda.
Teie mõõteseadme ühetähenduslikuks identimiseks kasutatakse tüübisildil olevat seerianumbrit (13).
Paigaldamine
Patareide paigaldamine/vahetamine
Mõõteriistas on soovitatav kasutada leelis-mangaan-patareisid.
Patareipesa kaane (11) avamiseks vajutage fiksaatorit (10) ja võtke patareipesa kaas ära. Pange patareid sisse.
Järgige sealjuures patareipesa siseküljel toodud kujutisele vastavat öiget polaarsust.
Kui patareid on tühjad, süttib olekunäit (3) punaselt ja laserkiired lülitatakse välja.
Lülitage mööteriist välja ja vahetage patareid.
Vahetage alati köik patareid korraga. Kasutage ainult ühe tootja ja ühesuguse mahtuvusega patareisid.
Kui te mõõteseadet pikemat aega ei kasuta, võtke patareid välja. Patareid võivad pikemal mõõteseadmes hoidmisel korrodeeruda ja iseeneslikult tühjeneda.
Töö
Seadme kasutuselevött
Kaitske mööteriista niiskuse ja otsese päikesekiirguse eest.
- Ärge jätke mõõteriista äärmuslike temperatuuride ja temperatuurikõikumiste kätte. Ärge jätke seda nt pikemaks ajaks autosse. Suurte temperatuurikõikumiste korral laske mõõteriistal enne kasutuselevõtmist esmalt keskkonnatemperatuuriga kohaneda. Äärmuslike temperatuuride või temperatuurikõikumiste korral võib mõõteriista täpsus väheneda.
▶ Vältige tugevaid lööke või mõõteseadme kukkumist. Kahjustused võivad mõjutada mõõteseadme täpsust. Vörrelge pärast tugevat lööki või kukkumist laserjoont kontrolliks mõne tuntud horisontaalse või vertikaalse laserjoonega.
▶ Transpordi ajaks lülitage mõõteseade välja. Väljalülitamisel lukustatakse pendlisõlm, mida järsud liigutused võiksid kahjustada.
Sisse-/väljalülitamine
Mõõteriista sisselülitamiseks lükake sisse-/väljalüliiti (4) asendisse „ON“. Mõõteriist saadab kohe pärast sisselülitamist eesmisest ja ülemisest väljumisavast (6) välja laserjooned.
- Ärge suunake laserkiirt inimestele ja loomadele ning ärge vaadake ise laserkiirt ka suure vahemaa tagant.
Mõõteriista väljalülitamiseks lükake sisse-/väljalüliti (4) asendisse OFF. Väljalülitamisel pendlisõlm lukustatakse.
- Ärge jätke sisselülitatud mõõteseadet järelevalveta ja lülitage mõõteseade pärast kasutamist välja. Laserkiir võib teisi inimesi pimestada.
Töörežiimid
Mõõteriistal on mitu töörežiimi, mida võite igal ajal vahetada:
- ristjoonrežiim (vt jn A): moodustab horisontaalse lasertasandi (360° pöörlev laserjoon) ja vertikaalse laserjoone ettesuunas,
- ristjoon- ja loodipunktirežiim (vt jn B): moodustab horisontaalse lasertasandi (360° pöörlev laserjoon), kaks vertikaalset ristuvat laserjoont ja loodipunkti alla,
- horisontaalrežiim (vt jn C): moodustab horisontaalse lasertasandi (360° pöörlev laserjoon).
Pärast sisselülitamist on mööteseade automaatse nivelleerumisega ristjoonrežiimis.
Töörežiimi vahetamiseks vajutage laseri töörežiimi nuppu Mode (1).
Kõik töörežiimid on võimalikud nii nivelleerimisautomaatikaga kui ka kaldefunktsiooniga.
232 | Eesti
Nivelleerimisautomaatika
Nivelleerimisautomaatikaga (vt jooniseid E-G)
Nivelleerimisautomaatikaga töötamisel ei tohi olekunäit (3) põleda. Lülitage vajaduse korral kaldefunktsiooni nuppu (2) vajutades nivelleerimisautomaatika jälle sisse, nii et olekunäit kustub.
Asetage mööteriist horisontaalsele kindlale aluspinnale või kinnitage statiivile (7).
Nivelleerimisautomaatika korrigeerib automaatselt ebatasasused isenivelleerumispiirkonnas ±4°. Nivelleerimine on lõpetatud, kui laseri jooned enam ei liigu.
Kui automaatne nivelleerimine ei ole võimalik, kuna nt mõõteriista tugipind erineb horisontaalpinnast rohkem kui 4°, hakkavad laserkiired vilkuma.
Sellisel juhul seadke mõöteriist horisontaalseks ja oodake ära automaatne nivelleerimine. Niipea kui mõöteriist on isenivelleerumispiirkonnas ±4°, põlevad laserkiired pidevalt.
Väljaspool isenivelleerumispiirkonda ±4° ei ole nivelleerimisautomaatikaga töötamine võimalik, sest sel juhul ei ole tagatud laserkiirte nivelleerimistäpsus ega täisnurk laserjoonte vahel.
Raputuste või asendimuutuste korral töö ajal nivelleeritakse mõõteseade automaatselt uuesti. Kontrollige mõõteriista nihkumisest tingitud vigade vältimiseks uue nivelleerumise järel horisontaalse või vertikaalse laserjoone asendit võrdluspunktide suhtes.
Kaldefunktsiooniga töötamine (vt jn H)
Kaldefunktsiooniga töötamiseks vajutage kaldefunktsiooni nuppu (2). Kaldefunktsioonis põleb olekunäit (3) roheliselt.
Kaldefunktsiooniga töötamisel on nivelleerimisautomaatika välja lülitatud. Mööteriista võite vabalt käes hoida või kaldu olevale alusele asetada. Laserkiiri enam ei nivelleerita ja nad ei pea enam omavahel tingimata ristuma.
Töösuunised
▶ Kasutage märgistamiseks alati ainult laserpunkti või laserjoone keskpunkti.
Laserpunkti suurus või laserjoone laius muutuvad kauguse suurenedes.
Töötamine statiiviga (lisavarustus)
Statiiv pakub stabiilset, reguleeritava kõrgusega mõõtmisalust. Asetage mõõteseade statiivi kinnituskohaga 1/4" (9) statiivi (7) või standardse fotostatiivi keermele.
Enne mööteseadme sisselülitamist joondage statiiv esialgselt.
Laseri prillid (lisavarustus)
Laseri prillid filtreerivad keskkonnavalgustust. Laseri valgus tundub seetöttu silmale heledam.
- Ärge kasutage laserkiire nähtavust parandavaid prille kaitseprillidena. Prillid teevad laserkiire paremini nähtavaks, kuid ei kaitse laserkiirguse eest.
- Ärge kasutage laserkiire nähtavust parandavaid prille päikeseprillidena ega autot juhtides. Laserkiire nähtavust parandavad prillid ei paku kaitset UV-kiirguse eest ja vähendavad värvide eristamise võimet.
Kasutusnäited (vt jooniseid E-H)
Näiteid mõõteseadme kasutamisvõimalustest leiate jooniste leheküljelt.
Paigaldage mõõteriist alati kontrollitava pinna või serva lähedale ja laske tal iga kord enne mõõtmise alustamist nivelleeruda.
Mõõtke laserkiire ja pinna või serva vahelist kaugust alati kahest, üksteisest võimalikult kaugel asuvast punktist.
Hooldus ja korrashoid
Hooldus ja puhastamine
Hoidke mõõteriist alati puhas.
Ärge kastke mööteriista vette ega muudesse vedelikesse.
Eemaldage määrdumised niiske, pehme riidelapiga pühkides. Ärge kasutage puhastusvahendeid ega lahusteid.
Puhastage regulaarselt eriti laseri väljumisava juures olevaid pindu ja jälgige, et sinna ei jääks puhastuslapist niidiotsakesi.
Müügijärgne teenindus ja kasutusalane nõustamine
Klienditeeninduse töötajad vastavad teie küsimustele teie toote remondi ja hoolduse ning varuosade kohta. Joonised ja info varuosade kohta leiate ka veebisaidilt:
www.bosch-pt.com
Boschi nõustajad on meeleldi abiks, kui teil on küsimusi toodete ja lisatarvikute kasutamise kohta.
Päringute esitamisel ja varuosade tellimisel teatage meile kindlasti toote tüübisildil olev 10-kohaline tootenumber.
Eesti Vabariik
Mercantile Group AS
Boschi elektriliste käsitööriistade remont ja hooldus
234 | Latviešu
Pärnu mnt. 549
76401 Saue vald, Laagri
Tel.: 6549 568
Faks: 679 1129
Jäätmekäitlus
Mõõteriistad, lisavarustus ja pakendid tuleb suunata keskkonnasäästlikult taaskasutusse.
Ärge visake mööteriistu ega patareisid olmejäätmete hulka!
Üksnes ELi liikmesriikidele:
Vastavalt direktiivile 2012/19/EL elektri- ja elektroonikaseadmete jäätmete kohta ja direktiivile 2006/66/EÜ tuleb defektsed või kasutusressursi ammendanud akud/patareid eraldi kokku koguda ja suunata keskkonnasäästlikult taaskasutusse.
