ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ AdvancedLevel 360 BOSCH

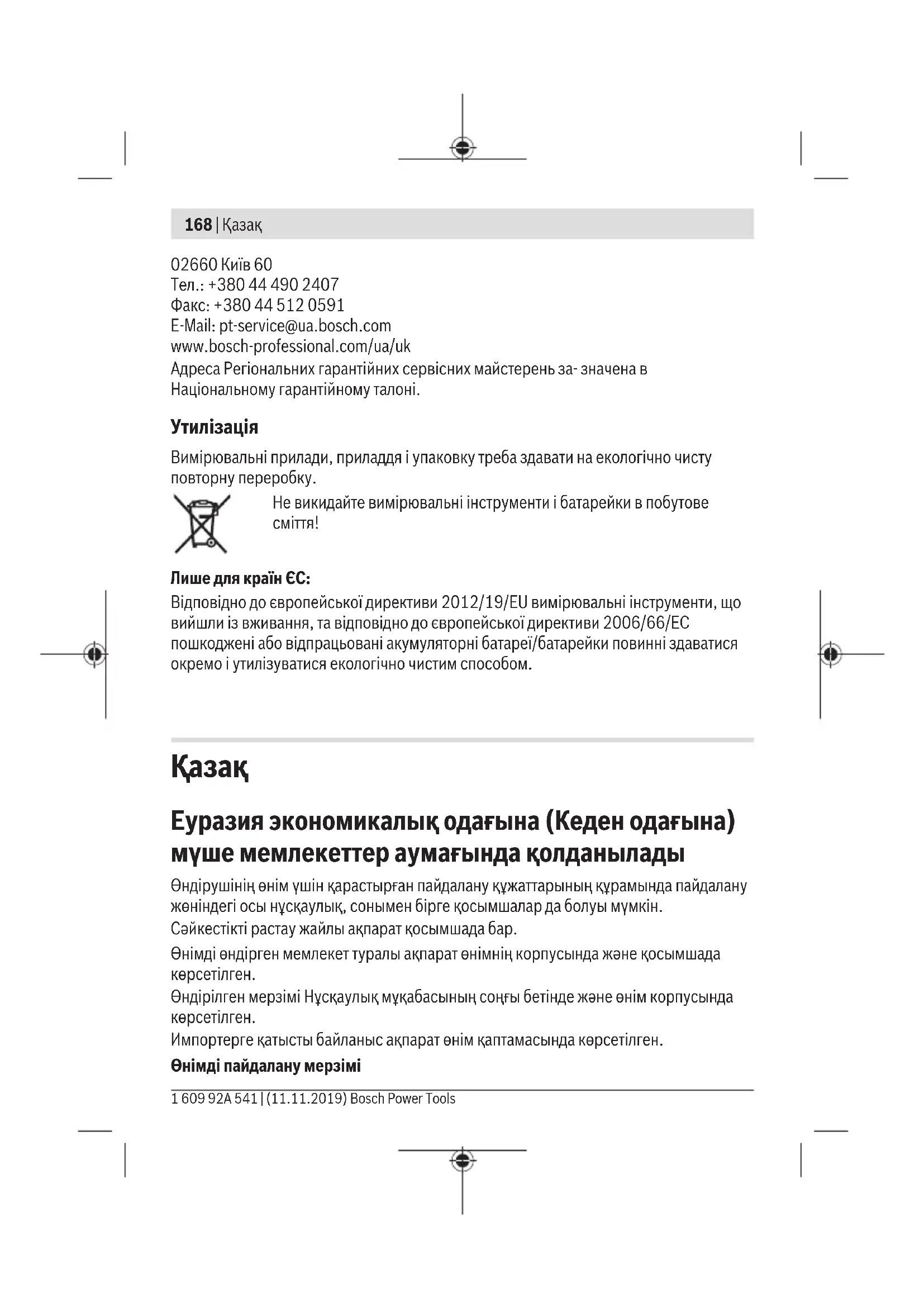

Еуразия экономикалық одағына (Кеден одағына) мүше мемлекеттер аумағында қолданылады Өндірушінің өнім үшін қарастырған пайдалану құжаттарының құрамында пайдалану жөніндегі осы нұсқаулық, сонымен бірге қосымшалар да болуы мүмкін. Сəйкестікті растау жайлы ақпарат қосымшада бар. Өнімді өндірген мемлекет туралы ақпарат өнімнің корпусында жəне қосымшада көрсетілген. Өндірілген мерзімі Нұсқаулық мұқабасының соңғы бетінде және өнім корпусында көрсетілген. Импортерге қатысты байланыс ақпарат өнім қаптамасында көрсетілген. Өнімді пайдалану мерзімі 1 609 92A 541 | (11.11.2019) Bosch Power ToolsҚазақ | 169 Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен бастап (өндіру күні зауыт тақтайшасында жазылған) істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз (сервистік тексеру) пайдалану ұсынылмайды. Қызметкер немесе пайдаланушының қателіктері мен істен шығу себептерінің

– өнім корпусынан тікелей түтін шықса, пайдаланбаңыз – жауын –шашын кезінде сыртта (далада) пайдаланбаңыз – корпус ішіне су кірсе құрылғыны қосушы болмаңыз Шекті күй белгілері – өнім корпусының зақымдалуы Қызмет көрсету түрі мен жиілігі Әр пайдаланудан соң өнімді тазалау ұсынылады.

– құрғақ жерде сақтау керек – жоғары температура көзінен және күн сәулелерінің әсерінен алыс сақтау керек – сақтау кезінде температураның кенет ауытқуынан қорғау керек – егер құрал жұмсақ сөмке немесе пластик кейсте жеткізілсе оны осы өзінің қорғағыш қабында сақтау ұсынылады – сақтау шарттары туралы қосымша ақпарат алу үшін МЕМСТ 15150 (Шарт 1) құжатын қараңыз

– тасымалдау кезінде өнімді құлатуға және кез келген механикалық ықпал етуге қатаң тыйым салынады – босату/жүктеу кезінде пакетті қысатын машиналарды пайдалануға рұқсат берілмейді. – тасымалдау шарттары талаптарын МЕМСТ 15150 (5шарт) құжатын оқыңыз. Қауіпсіздік нұсқаулары Өлшеу құралымен қауіпсіз және сенімді жұмыс істеу үшін барлық нұсқаулықтарды оқып орындау керек. Өлшеу құралын осы нұсқауларға сай пайдаланбау өлшеу құралындағы кірістірілген қауіпсіздік шараларына жағымсыз әсер етеді. Өлшеу құралындағы ескертулерді көрінбейтін қылмаңыз. ОСЫ НҰСҚАУЛАРДЫ САҚТАП, ӨЛШЕУ ҚҰРАЛЫН БАСҚАЛАРҒА БЕРГЕНДЕ ОЛАРДЫ ҚОСА ҰСЫНЫҢЫЗ. Bosch Power Tools 1 609 92A 541 | (11.11.2019)170 | Қазақ u Абай болыңыз – егер осы жерде берілген пайдалану немесе түзету құралдарынан басқа құралдан пайдаланса немесе басқа жұмыс әдістері орындалса бұл қаупті сәулеге шалынуға алып келуі мүмкін. u Өлшеу құралы лазер ескерту тақтасымен бірге жеткізіледі (графика бетіндегі өлшеу құралының суретінде белгіленген). u Егер лазер ескерту тақтасының мәтіні еліңіздің тілінде болмаса, алғаш рет қолданысқа енгізбес бұрын оның орнына еліңіздің тіліндегі жапсырманы жабыстырыңыз. Лазер сәулесін адамдарға немесе жануарларға бағыттамаңыз және өзіңіз де тікелей немесе шағылысқан лазер сәулесіне қарамаңыз. Бұл адамдардың көзін шағылдыруы мүмкін, сәтсіз оқиғаларға әкелуі немесе көзге зақым келтіруі мүмкін. u Егер лазер сәулесі көзге түссе көздерді жұмып басты сәуледен ары қарату

u Лазер құрылғысында ешқандай өзгерту орындамаңыз. u Лазер көру көзілдірігін қорғаныш көзілдірігі ретінде пайдаланбаңыз. Лазер көру көзілдірігі лазер сәулесін жақсырақ көру үшін қызмет жасайды, бірақ ол лазер сәулесінен қорғамайды. u Лазер көру көзілдірігін күн көзілдірігі ретінде немесе жол қозғалысында пайдаланбаңыз. Лазер көрі көзілдірігі ультрафиолет сәулелерінен толық қорғамай рең көру қабилетін азайтады. u Өлшеу құралын тек білікті маманға және арнаулы бөлшектермен жөндетіңіз. Сол арқылы өлшеу құрал қауіпсіздігін сақтайсыз. u Балалар лазер өлшеу құралын бақылаусыз пайдаланбасын. Олар білмей адамдардың көзін шағылыстыру мүмкін. u Жанатын сұйықтықтар, газдар немесе шаң жиылған жарылыс қаупі бар ортада өлшеу құралын пайдаланбаңыз. Өлшеу құралы ұшқын шығарып, шаңды жандырып, өрт тудыруы мүмкін. Магнитті имплантаттардың немесе кардиостимулятор немесе инсулин сорғысы сияқты басқа да медициналық құрылғылардың жанына қоймаңыз. Магнит имплантаттардың немесе медициналық құрылғылардың жұмысына әсер ететін өріс

u Өлшеу құралын магнитті дерек тасымалдаушылар мен магнитке сезімтал аспаптардан алыс ұстаңыз. Магниттердің әсері қалпына келтіруге болмайтын деректер жоғалуына алып келуі мүмкін. 1 609 92A 541 | (11.11.2019) Bosch Power ToolsҚазақ | 171 Өнім және қуат сипаттамасы Пайдалану нұсқаулығының алғы бөлігінің суреттерін ескеріңіз. Тағайындалу бойынша қолдану Өлшеу құралы көлденең және тік сызықтарды және перпендикуляр негіздерін есептеп тексеруге арналған. Өлшеу құралы ішкі аймақтарда пайдалануға арналмаған. Көрсетілген құрамдас бөлшектер Көрсетілген құрамдастар нөмірі суреттер бар беттегі өлшеу құралының сипаттамасына қатысты. (1) Лазер жұмыс режиміне арналған түймеMode (2) Еңіс функциясының түймесі (3) Күй индикаторы (4)

(5) Магнит (іштегі) (6) Лазер сәулесінің шығыс саңылауы (7)

(8) Лазер көру көзілдірігі

(9) Штатив бекіткіші 1/4 дюйм (10) Батарея бөлімі қақпағының бекіткіші (11) Батарея бөлімінің қақпағы (12) Лазер ескерту тақтасы (13) Сериялық нөмір

Бейнеленген немесе сипатталған жабдықтар стандартты жеткізу көлемімен қамтылмайды. Толық жабдықтарды біздің жабдықтар бағдарламамыздан табасыз. Техникалық мәліметтер Айқыш-ұйқыш сызық лазері AdvancedLevel 360 Өнім нөмірі 3 603 F63 B.. Жұмыс аймағы (диаметрі), ең көбі шамамен

24 м Тік лазер сызықтарының ашылу бұрышы 120° Bosch Power Tools 1 609 92A 541 | (11.11.2019)172 | Қазақ Айқыш-ұйқыш сызық лазері AdvancedLevel 360 Нивелирлеу дәлдігі B)C)D) – Лазер сызықтары ±0,4мм/м – Перпендикуляр табаны ±1,0 мм/м Өздігінен нивелирлеу аймағы ±4° Нивелирлеу уақыты ≤4с Жұмыс температурасы –5°C … +40°C Сақтау температурасы –20°C … +70°C Негізгі биіктіктің үстіндегі макс. пайдалану биіктігі 2000м Салыстырмалы ауа ылғалдығы, макс. 90 % Ластану дәрежесі IEC61010-1 стандарты бойынша 2

Лазер класы 2 Лазер сызықтары – Лазер түрі 500–540 нм, < 10 мВт – Лазер сәулесінің түсі жасыл – C

– Айырмашылық 50 × 10 мрад (толық бұрыш) Перпендикуляр табаны – Лазер түрі 630–650 нм, < 1 мВт – Лазер сәулесінің түсі қызыл – C

– Айырмашылық 0,8мрад (толық бұрыш) Штатив бекіткіші 1/4 дюйм Батареялар 4×1,5В LR6(AA) Жұмыс ұзақтығы (айқасу сызықтарының режимінде) кем дегенде 4 сағ Салмағы EPTA-Procedure 01:2014 құжатына сай 0,52 кг 1 609 92A 541 | (11.11.2019) Bosch Power ToolsҚазақ | 173 Айқыш-ұйқыш сызық лазері AdvancedLevel 360 Өлшемдер (ұзындығы× ені× биіктігі) 117× 80× 126мм A) Жұмыс аймағын қолайсыз қоршау шарттарында (мысалы тікелей күн сәулелерінде) қысқарту мүмкін.

20–25°C C) екі айқасу нүктесінде және бір-біріне қарама-қарсы орналасқан жақтарда жарамды D) Көрсетілген мәндер қалыпты және жағымды қоршаған орта шарттарын (мысалы, дірілсіз, тұмансыз, түтінсіз, тікелей күн сәулесінсіз) талап етеді. Температура шұғыл өзгерген жағдайда, дәлдік ауытқуы мүмкін. E) Тек қана тоқ өткізбейтін лас пайда болады, бірақ кейбір жағдайларда еру нәтижесінде тоө өткізу қабілеті пайда болуы күтіледі. Өлшеу құралының зауыттық тақтайшадағы сериялық нөмірі (13) оны дұрыс анықтауға көмектеседі.

Батареяларды салу/алмастыру Өлшеу құралы үшін алкалин марганец батареясын пайдалану ұсынылады. Батарея бөлімінің қақпағын(11) ашу үшін ысырманы(10) басып, қақпақты алып тастаңыз. Батареяларды енгізіңіз. Батарея бөлімінің ішіндегі суретте көрсетілгендей полюстардың дұрыс орналасуын қамтамасыз етіңіз. Батареялардың заряды таусылған болса, күй индикаторы (3) қызыл түспен жанып, лазер сәулелері өшіп қалады. Өлшеу құралын өшіріп, батареяларды алмастырыңыз. Барлық батареяларды бірдей алмастырыңыз. Тек бір өндірушінің және қуаты бірдей батареяларды пайдаланыңыз. u Өлшеу құралын ұзақ уақыт пайдаланбасаңыз, батареяны өлшеу құралынан шығарып алыңыз. Ұзақ уақыт сақтаған жағдайда, өлшеу құралындағы батареяларды тот басуы және олардың заряды өздігінен таусылуы мүмкін.

Пайдалануға ендіру u Өлшеу құралын сыздан және тікелей күн сәулелерінен сақтаңыз.u Өлшеу құралына айрықша температура немесе температура тербелулері әсер етпеуі тиіс. Оны мысалы автокөлікте ұзақ уақыт қалдырмаңыз. Үлкен температуралық ауытқулары жағдайында алдымен өлшеу құралының Bosch Power Tools 1 609 92A 541 | (11.11.2019)174 | Қазақ температурасын дұрыс пайдаланыңыз. Айрықша температура немесе температура тербелулері кезінде өлшеу құралының дәлдігі төменделуі мүмкін. u Өлшеу құралын қатты соғылудан немесе түсуден сақтаңыз. Өлшеу құралының зақымдануы себебінен дәлдігі төменделуі мүмкін. Қатты соғылу немесе қағылудан соң лазер сызығын белгілі бір көлденең немесе тік сызықпен салыстырыңыз. u Өлшеу құралын тасымалдаудан алдын оны қосыңыз. Өшуде тербелу бөлігі бұғатталады, әйтпесе ол қатты әрекеттерде зақымдалуы мүмкін.

Өлшеу құралын қосу үшін ажыратқышты (4) "ON" күйіне жылжытыңыз. Өлшеу құралы қосылған соң бірден алдыңғы мен жоғарғы шығыс саңылаулардан (6) лазер сызықтарын жібереді. u Лазер сәулесін адамдарға немесе жануарларға бағыттамаңыз және тіпті алыстан болсын жарық сәулесіне өзіңіз қарамаңыз. Өлшеу құралын өшіру үшін қосқыш/өшіргішті (4) "OFF" күйіне жылжытыңыз. Өшіру кезінде тербелу блогы бұғатталады. u Қосулы зарядтау құралын бақылаусыз қалдырмаңыз және өлшеу құралын пайдаланудан соң өшіріңіз. Лазер сәулесімен адамдардың көзін шағылыстыру

Пайдалану түрлері Өлшеу құралында бірнеше жұмыс режимі бар, оларды әркез ауыстыруға болады: – Айқасу сызықтарының режимі (A суретін қараңыз): бір көлденең лазер жазықтығын (360° айналатын лазер сызығы) және бір тік лазер сызығын алға қарай шығарады, – Айқасу сызықтарының және перпендикуляр табанының режимі (B суретін қараңыз): бір көлденең лазер жазықтығын (360° айналатын лазер сызығы), екі тік, тікбұрышты лазер сызығын және бір тік лазер сызығын төмен қарай

– Көлденең жұмыс режимі (C суретін қараңыз): бір көлденең лазер жазықтығын (360° айналатын лазер сызығы) шығарады. Өлшеу құралы қосылғаннан кейін нивелирлеу автоматикасымен айқасу сызықтарының режимінде болады. Жұмыс режимін ауыстыру үшін лазер жұмыс режимінің түймесінMode (1) басыңыз. Барлық жұмыс режимдері нивелирлеу автоматикасымен да, еңіс функциясымен да орындалуы мүмкін. 1 609 92A 541 | (11.11.2019) Bosch Power ToolsҚазақ | 175 Нивелирлеу автоматикасы Нивелирлеу автоматикасымен жұмыс істеу (E–G суреттерін қараңыз) Нивелирлеу автоматикасымен жұмыс істеген кезде, күй индикаторы (3) жанбауы тиіс. Қажет болса, еңіс функциясының түймесін (2) басу арқылы нивелирлеу автоматикасын күй индикаторы сөнетіндей етіп қайта басыңыз. Өлшеу құралын көлденең, берік бетке қойып, штативте (7)бекітіңіз. Нивелирлеу автоматикасы ±4° шамасындағы өздігінен нивелирлеу аймағында тегіс емес жерлерді автоматты түрде тегістейді. Лазер сызықтары одан ары қозғалмаса, нивелирлеу аяқталады. Автоматты түрде нивелирлеу мумкін болмаса, мысалы, өлшеу құралы тұрған бет көлденең сызықтан 4° шамасынан артық ауыған болса, лазер сәулелері жыпылықтай бастайды. Бұл жағдайда өлшеу құралын көлденеңінен қойып, өздігінен нивелирлеу аяқталғанша күтіңіз. Өлшеу құралы ±4° өздігінен нивелирлеу аймағында тұрса, лазер сәулелері үздіксіз жанады. ±4° өздігінен нивелирлеу аймағынан тыс нивелирлеу автоматикасымен жұмыс істеу мүмкін емес, себебі кері жағдайда лазер сәулелерінің нивелирлеу дәлдігі де, лазер сәулелерінің арасындағы дұрыс бұрыш та қамтамасыз етілмейді. Пайдалану кезінде қағылулар болса немесе күй өзгерсе өлшеу құралы автоматты ретте өзін нивелирлейді. Жаңа нивелирлеген соң өлшеу құралының жылжып қалуынан қателердің алдын алу үшін көлденең немесе тік лазер сызығының күйін негізгі нүктелерге салыстырып тексеріңіз. Еңіс функциясымен жұмыс істеу (H суретін қараңыз) Еңіс функциясымен жұмыс істеу үшін еңіс функциясының түймесін (2) басыңыз. Еңіс функциясы қосылып тұрғанда, күй индикаторы (3) жасыл түспен жанып

Еңіс функциясымен жұмыс істеген кезде, нивелирлеу автоматикасы өшірулі болады. Өлшеу құралын еркін қолда ұстауға немесе еңіс бетке қоюға болады. Лазер сәулелері бұдан былай нивелирленбейді және бір-біріне тігінен өтпейді. Пайдалану нұсқаулары u Белгілеу үшін әрдайым тек лазерлік нүктенің немесе лазерлік сызықтың ортасын пайдаланыңыз. Лазерлік нүктенің өлшемі немесе лазерлік сызықтың ені қашықтықпен өзгереді. Bosch Power Tools 1 609 92A 541 | (11.11.2019)176 | Қазақ Штативпен жұмыс істеу (керек-жарақ) Штатив тұрақты және биіктігі реттелетін өлшеу табаны болады. Өлшеу құралын 1/4" штатив патронымен (9) штативтің (7) немесе стандартты фотоштативтің бұрандасына орнатыңыз. Өлшеу құралын штативтегі құлыптау бұрандасымен

Өлшеу құралын қосудан алдын штативті бағыттаңыз. Лазер көру көзілдірігі (керек-жарақ) Лазер көру көзілдірігі қоршау жарықтығын сүзгілейді. Осылай лазер жарығы көз үшін жарқынрақ болады. u Лазер көру көзілдірігін қорғаныш көзілдірігі ретінде пайдаланбаңыз. Лазер көру көзілдірігі лазер сәулесін жақсырақ көру үшін қызмет жасайды, бірақ ол лазер сәулесінен қорғамайды. u Лазер көру көзілдірігін күн көзілдірігі ретінде немесе жол қозғалысында пайдаланбаңыз. Лазер көрі көзілдірігі ультрафиолет сәулелерінен толық қорғамай рең көру қабилетін азайтады. Жұмыс мысалдары (E−H суреттерін қараңыз) Өлшеу құралын пайдалану мүмкіндіктерінің мысалдары суреттер беттерінде

Өлшеу құралын әрдайым тексерілетін аймақ немесе шетке жақын қойып әр өлшеуден алдын нивелирлеңіз. Лазерлік сызық пен аймақ немесе шетінің аралықтарын әрдайым екі бірі бірінен ең ұзақ орналасқан нүктелерде өлшеңіз. Техникалық күтім және қызмет Қызмет көрсету және тазалау Өлшеу құралын таза ұстаңыз. Өлшеу құралын суға немесе басқа сұйықтықтарға батырмаңыз. Ластануларды суланған, жұмсақ шүберекпен сүртіңіз. Жуғыш заттарды немесе еріткіштерді пайдаланбаңыз. Лазер шығыс тесігіндегі аймақтарды сапалы тазалайтын қылшықтарға назар

Тұтынушыға қызмет көрсету және пайдалану кеңестері Қызмет көрсету орталығы өнімді жөндеу және оған техникалық қызмет көрсету, сондай-ақ қосалқы бөлшектер туралы сұрақтарға жауап береді. Құрамдас 1 609 92A 541 | (11.11.2019) Bosch Power ToolsҚазақ | 177 бөлшектер бойынша кескін мен қосалқы бөлшектер туралы мәліметтер төмендегі мекенжай бойынша қолжетімді: www.bosch-pt.com Bosch қызметтік кеңес беру тобы біздің өнімдер және олардың керек-жарақтары туралы сұрақтарыңызға жауап береді. Сұрақтар қою және қосалқы бөлшектерге тапсырыс беру кезінде міндетті түрде өнімнің фирмалық тақтайшасындағы 10 таңбалы өнім нөмірін беріңіз. Өндіруші талаптары мен нормаларының сақталуымен электр құралын жөндеу және кепілді қызмет көрсету барлық мемлекеттер аумағында тек “Роберт Бош” фирмалық немесе авторизацияланған қызмет көрсету орталықтарында орындалады. ЕСКЕРТУ! Заңсыз жолмен әкелінген өнімдерді пайдалану қауіпті, денсаулығыңызға зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және тарату әкімшілік және қылмыстық тәртіп бойынша Заңмен қудаланады.

Тұтынушыларға кеңес беру және шағымдарды қабылдау орталығы: “Роберт Бош” (Robert Bosch) ЖШС

Қазақстан Республикасы

Муратбаев к., 180 үй “Гермес” БО, 7 қабат Тел.: [phone] Факс: [phone] E-Mail: [e-mail] Сервистік қызмет көрсету орталықтары мен қабылдау пунктерінің мекен-жайы туралы толық және өзекті ақпаратты Сіз: www.bosch-professional.kz ресми сайттан
