Produkta veids	Šķērslīniju lāzera līmenis
Modelis	AdvancedLevel 360
Artikula numurs	3 603 F63 B..
Izmēri (G × P × A)	117 × 80 × 126 mm
Svars (saskaņā ar EPTA 01:2014)	0.52 kg
Barošanas avots	4 × 1,5 V LR6 (AA) sārmainas mangāna baterijas
Darbības ilgums (šķērslīniju režīms)	Vismaz 4 h
Lāzera klase	2. klase (IEC 60825-1:2014)
Lāzera līnijas – Viļņa garums / Jauda	Zaļa 500–540 nm, < 10 mW
Svērtenes punkts – Viļņa garums / Jauda	Sarkana 630–650 nm, < 1 mW
Darba diapazons (diametrs)	Līdz aptuveni 24 m
Izlīdzināšanas precizitāte – Lāzera līnijas	±0.4 mm/m
Izlīdzināšanas precizitāte – Svērtenes punkts	±1.0 mm/m
Pašizlīdzināšanās diapazons	±4°
Izlīdzināšanas laiks	≤ 4 s
Darba temperatūra	−5 °C to +40 °C
Uzglabāšanas temperatūra	−20 °C to +70 °C
Paredzētais lietojums	Iekštelpu horizontālo/vertikālo līniju un svērtenes punktu noteikšana un pārbaude
Darba režīmi	Šķērslīniju, šķērslīniju un svērtenes punkts, horizontāls (visi ar automātisku izlīdzināšanu vai slīpuma funkciju)
Apkope	Turēt tīru; noslaucīt ar mitru, mīkstu drānu; nelietot mazgāšanas līdzekļus vai šķīdinātājus; regulāri tīrīt lāzera izejas laukumu
Drošības piezīmes	2. klases lāzers – neskatīties starā; turēt magnētus prom no elektrokardiostimulatoriem; nelietot sprādzienbīstamā atmosfērā
Rezerves daļas / serviss	Pieejams vietnē www.bosch-pt.com; iekļaut 10 ciparu artikula numuru
Piederumi	Statīvs (1/4 collu stiprinājums), lāzera novērošanas brilles

Bieži uzdotie jautājumi - AdvancedLevel 360 BOSCH

Kā nomainīt baterijas manā Bosch AdvancedLevel 360?

Nospiediet bloķēšanas mehānismu uz bateriju nodalījuma vāciņa, noņemiet vāciņu un ievietojiet 4 x 1,5V LR6 (AA) baterijas. Pārliecinieties, ka polaritāte ir pareiza, kā parādīts nodalījuma iekšpusē. Vienmēr nomainiet visas baterijas vienlaicīgi.

Ko dara dažādie darba režīmi?

Lāzeram ir trīs režīmi: Šķērslīniju (horizontāla 360° līnija + viena vertikāla līnija), Šķērslīniju un svērtenes punkts (horizontāla 360° līnija + divas vertikālas līnijas + svērtenes punkts zemāk) un Horizontālais režīms (tikai horizontāla 360° līnija). Nospiediet pogu Mode, lai pārslēgtos starp tiem.

Kāds ir pašizlīdzināšanās diapazons un kas notiek, ja tas tiek pārsniegts?

Pašizlīdzināšanās diapazons ir ±4°. Ja instruments ir sasvērts vairāk par to, lāzera stari mirgos, norādot, ka izlīdzināšana nav iespējama. Novietojiet instrumentu uz līdzenas virsmas, lai ļautu tam pašizlīdzināties.

Vai es varu izmantot šo lāzera līmeni ārpus telpām?

AdvancedLevel 360 ir paredzēts iekštelpu lietošanai. Lietošana ārpus telpām var samazināt darba diapazonu apkārtējās gaismas dēļ un nav ieteicama. Sargājiet instrumentu no mitruma un tiešiem saules stariem.

Kā tīrīt lāzera līmeni?

Vienmēr turiet instrumentu tīru. Nekad neiegremdējiet ūdenī. Noslaukiet ar mitru, mīkstu drānu. Nelietojiet mazgāšanas līdzekļus vai šķīdinātājus. Regulāri tīriet laukumu ap lāzera izejas atveri, pārbaudot, vai nav linti.

Ko parāda statusa indikators?

Kad instruments ir ieslēgts, statusa indikators rāda: Zaļš – automātiskā izlīdzināšana ir aktīva vai ir ieslēgta slīpuma funkcija; Sarkans – baterijas izlādējušās (lāzeri izslēdzas). Nomainiet baterijas, kad tas ir sarkans.

Kā lietot slīpuma funkciju?

Nospiediet slīpuma funkcijas pogu. Statusa indikators iedegas zaļš, un automātiskā izlīdzināšana tiek atspējota. Pēc tam varat brīvi sasvērt instrumentu. Lāzera līnijas vairs nebūs automātiski līdzenas.

Kāpēc lāzera stari mirgo?

Mirgošana norāda, ka instruments atrodas ārpus pašizlīdzināšanās diapazona (±4°) vai ka izlīdzināšanu nevar pabeigt. Novietojiet instrumentu uz līdzenas virsmas un gaidiet, kamēr stari kļūst stabili.

Kā piestiprināt lāzeru uz statīva?

Izmantojiet 1/4 collu statīva stiprinājumu instrumenta apakšpusē. Pieskrūvējiet to standarta fotoaparāta statīvam vai iekļautajam statīva piederumam. Pievelciet fiksācijas skrūvi. Pirms ieslēgšanas aptuveni izlīdziniet statīvu.

Vai lāzera līmenis ir ūdensnecaurlaidīgs?

Nē, tas nav ūdensnecaurlaidīgs. Sargājiet mērinstrumentu no mitruma. Nekad neiegremdējiet to ūdenī vai citos šķidrumos. Tīrīšanai noslaukiet tikai ar mitru drānu.

LIETOŠANAS INSTRUKCIJA AdvancedLevel 360 BOSCH

Iv Instrukcijas originalvalodā

It Originali instrukcija

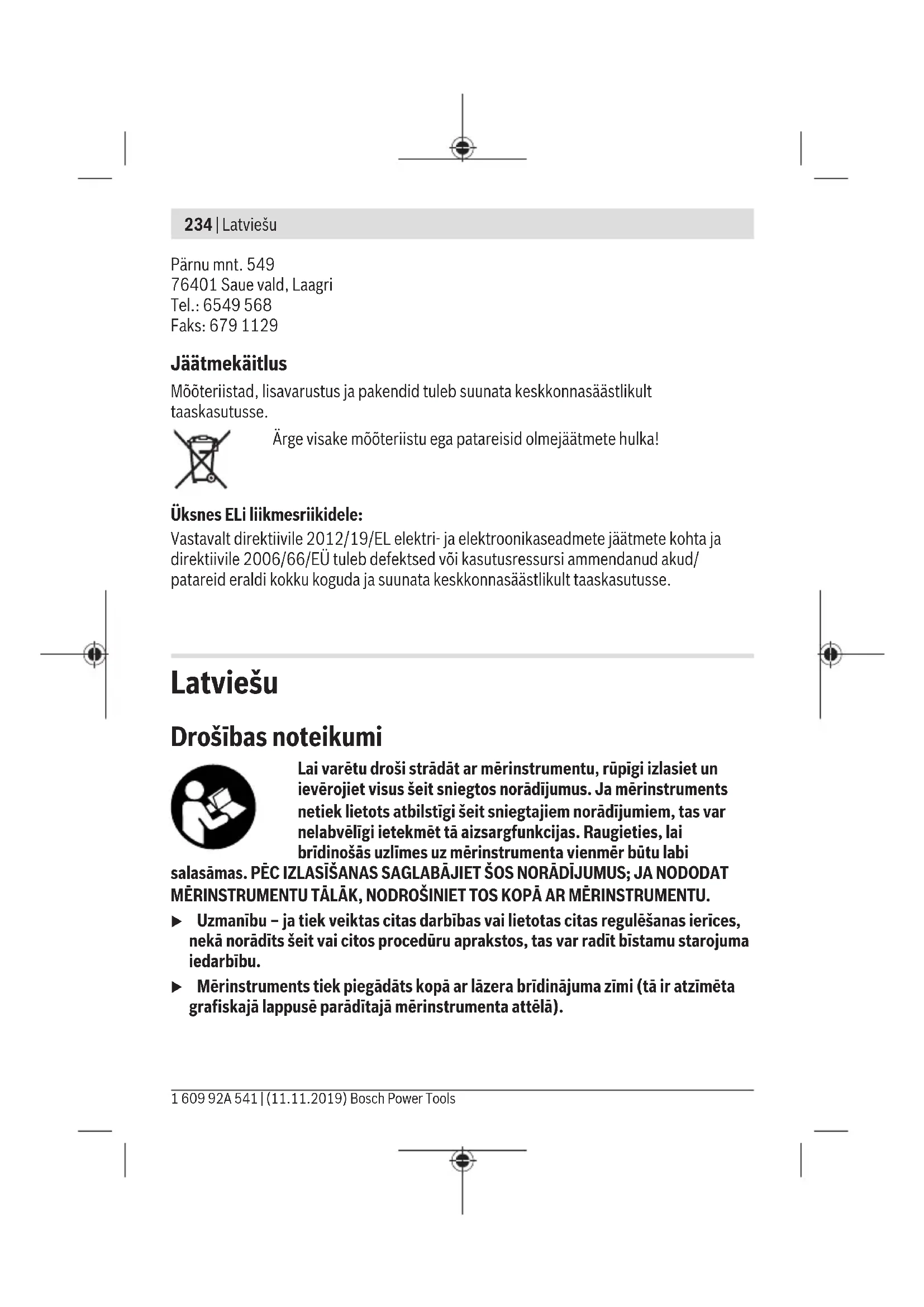

Latviešu....Lappuse 234

Lai varētu droši strādāt ar mērinstrumentu, rūpīgi izlasiet un ievērojiet visus šeit sniegtos norādījumus. Ja mērinstruments netiek lietots atbilstīgi šeit sniegtajiem norādījumiem, tas var nelabvēlīgi ietekmēt tā aizsargfunkcijas. Raugieties, lai brīdinošās uzlīmes uz mērinstrumenta vienmēr būtu labi

salasāmas. PĒC IZLASĪŠANAS SAGLABĀJIET ŠOS NORĀDĪJUMUS; JA NODODAT MĒRINSTRUMENTU TĀLĀK, NODROŠINIET TOS KOPĀ AR MĒRINSTRUMENTU.

Uzmanību – ja tiek veiktas citas darbības vai lietotas citas regulēšanas ierīces, nekā norādīts šeit vai citos procedūru aprakstos, tas var radīt bīstamu starojuma iedarbību.
▶ Mērinstruments tiek piegādāts kopā ar lāzera brīdinājuma zīmi (tā ir atzīmēta grafiskajā lappusē parādītajā mērinstrumenta attēlā).

▶ Ja brīdinājuma uzlīmes teksts nav jūsu valsts valodā, pirms izstrādājuma lietošanas pirmo reizi uzlimējiet uz tās kopā ar izstrādājumu piegādāto uzlimi jūsu valsts valodā.

Nevërsiet lāzera staru citu personu vai mājdzīvnieku virzienā un neskatieties tiešajā vai atstarotajā lāzera starā. Šāda rīcība var apžilbināt tuvumā esošās personas, izraisīt nelaimes gadījumus vai pat bojāt redzi.

▶ Ja lāzera stars iespid acīs, nekavējoties aizveriet tās un izkustiniet galvu tā, lai tā neatrastos lāzera starā.
▶ Neveiciet nekādas izmainas ar lāzera ierīci.
▶ Nelietojiet lāzera skatbrilles kā aizsargbrilles. Lāzera skatbrilles ir paredzētas lāzera stara redzamības uzlabošanai, taču tās nespēj pasargāt acis no lāzera starojuma.
▶ Nelietojiet lāzera skatbrilles kā saules brilles vai kā aizsargbrilles, vadot satiksmes lidzekli. Lāzera skatbrilles nenodrošina pilnvērtīgu aizsardzību no ultraviolētā starojuma un pasliktina krāsu izškiršanas spēju.
Nodrošiniet, lai mērinstrumentu remontētu vienīgi kvalificēti remonta speciālisti, nomaiņai izmantojot oriģinālās rezerves daļas. Tas Įaus saglabāt vajadzīgo darba drošības līmeni, strādājot ar mērinstrumentu.
▶ Neļaujiet bērniem lietot lāzera mērinstrumentu bez pieaugušo uzraudzības. Viņi var nejauši apžilbināt tuvumā esošās personas.
▶ Nestrādājiet ar mērinstrumentu sprādzienbīstamās vietās, kur atrodas viegli degoši šķidrumi, gāzes vai putekļi. Mērinstrumentā var rasties dzirksteles, kas var izraisīt putekļu vai tvaiku aizdegšanos.

Nenovietojiet magnētu implantu vai cita medicīniska aprīkojuma tuvumā, piemēram, elektrokardiostimulatora vai insulīna pumpja tuvumā. Magnēts rada lauku, kas var ietekmēt implantātu vai medicīnisko ierīču darbību.

Netuviniet mērinstrumentu magnētiskajiem datu nesējiem un ierīcēm, ko spēj ietekmēt magnētiskais lauks. Magnētu iedarbība var izraisīt neatgriezeniskus informācijas zudumus.

Izstrādājuma un tā funkciju apraksts

Nemiet vērā attēlus lietošanas pamācības sākuma daļā.

236 | Latviešu

Paredzētais pielietojums

Mērinstruments ir paredzēts līmenisku un statenisku līniju iezīmēšanai un pārbaudei.

Mērinstruments ir paredzēts lietošanai telpās.

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija sakrīt ar numuriem mērinstrumenta attēlā, kas sniegts grafiskajā lappusē.

(1) Lāzera darba režīma izvēles taustiņš Mode
(2) Sasvēršanas funkcijas taustiņš
(3) Statusa indikators
(4) leslēdzējs/izslēdzējs
(5) Magnēts (iekšpusē)
(6) Lāzera staru izvadlūka
(7) Statīvs ^A)
(8) Lāzera skatbrilles ^A)
(9) 1/4" vītne stiprināšanai uz statīva
(10) Bateriju nodalijuma vāciņa fiksators
(11) Bateriju nodalijuma vāciņš
(12) Lāzera brīdinājuma uzlīme
(13) Sērijas numurs

A) Šeit attėlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā.

Tehniskie parametri

Krustliniju lāzers AdvancedLevel 360
Izstrādājuma numurs	3 603 F63 B..
Darbības tālums (diametrs) līdz apt. A)	24 m
Vertikālo lāzera līniju atvēršanas leņķis 120°
Izlīdzināšanas precizitāte B)C)D)
– lāzera līnijām ±0,4 mm/m
– svērteņa punktam ±1,0 mm/m
Pašizlīdzināšanās diapazons ±4°

1 609 92A 541 | (11.11.2019) Bosch Power Tools

Latviešu | 237

Krustliniju lazers AdvancedLevel 360

Pašizlīdzināšanās laiks ≤ 4 s
Darba temperatūra -5 °C ... +40 °C
Uzglabāšanas temperatūra -20 °C ... +70 °C
Maks. darba augstums virs atskaites līmeņa 2000 m
Maks. relatīvais gaisa mitrums. 90 %
Piesārņojuma pakāpe atbilstoši standartam IEC 61010-1	2^E)
Lāzera klase 2
lāzera līnijām
– Lāzera starojums 500–540 nm, < 10 mW
– Lāzera stara krāsa zaļa
– C_6	10
– Diverģence 50 × 10 mrad (pilns leņķis)
svērteņa punktam
– Lāzera starojums 630–650 nm, < 1 mW
– Lāzera stara krāsa sarkana
– C_6	1
– Diverģence 0,8 mrad (pilns leņķis)
Vītne stiprināšanai uz statīva 1/4"
Baterijas 4 × 1,5 V LR6 (AA)
Minimālais darbības ilgums (krustlīniju režīmā)	4 h
Svars atbilstoši EPTA-Procedure 01:2014	0,52 kg

238 | Latviešu

Krustliniju lazers AdvancedLevel 360

Izmēri (garums × platums × augstums) 117 × 80 × 126 mm

A) Nelabvēlīgos darba apstāklos (piemēram, tiešos saules staros) darbības tālums var samazināties.
B) piei 20-25 °C
C) spēkā divos krustpunktos un pretējās pusēs
D) Norādītās vērtības attiecas uz normāliem un labvēligiem apkārtējās vides apstākļiem (piemēram, nav vibrāciju, nav miglas, nav dūmu, nav tiešu saules staru). Ja ir ievērojamas temperatūras svārstības, mērinstruments var darboties neprecīzi.
E) Piezīme: parasti ir vērojams tikai elektronenevadošs piesārnojums, taču dažkārt ir sagaidāma kondensācijas izraisītas pagaidu elektrovadāmības parādīšanās.
Mēinstrumenta viennozīmīgai identifikācijai kalpo sērijas numurs (13), kas atrodams uz tā markējuma plāksnītes.

Montāža

Bateriju ievietošana/nomaiņa

Mērinstrumenta darbināšanai ieteicams izmantot sārma-mangāna baterijas.

Lai atvērtu bateriju nodalījuma vāciņu (11), uzspiediet uz fiksatora (10), tad noņemiet bateriju nodalījuma vāciņu. levietojiet nodalījumā baterijas.

levērojiet pareizu bateriju pievienošanas polaritāti, kas attēlota bateriju nodalījumā.

Ja baterijas ir tukšas, statusa indikācija (3) iedegas sarkanā krāsā un lāzera stari tiek izslēgti. Izslēdziet mērinstrumentu un nomainiet baterijas.

Vienlaicīgi nomainiet visas nolietotās baterijas. Nomaiņai izmantojiet vienā firmā ražotas baterijas ar vienādu ietilpību.

Ja mērinstruments ilgāku laiku netiek lietots, izņemiet no tā baterijas.

Ilgstošanas uzglabāšanas laikā baterijas var korodēt vai izlādēties mērišanas instrumentā.

Lietošana

Uzsākot lietošanu

▶ Sargājiet mērinstrumentu no mitruma un saules staru tiešas iedarbības.

▶ Nepakļaujiet instrumentu ħoti augstas vai ħoti zemas temperatūras iedarbībai un straujām temperatūras izmaiņām. Piemēram, neatstājiet mērinstrumentu uz ilgāku laiku automašinā. Lielu temperatūras svārstību gadījumā pirms mērinstrumenta lietošanas nogaidiet, līdz tā temperatūra izlīdzinās ar apkārtējās vides temperatūru.

Ekstremālu temperatūras vērtību vai strauju temperatūras izmaiņu iedarbība uz mērinstrumentu var nelabvēlīgi ietekmēt tā precizitāti.

▶ Sargājiet mērinstrumentu no stipriem triecieniem, neļaujiet tam krist.
Mērinstrumenta bojājumi var nelabvēlīgi ietekmēt tā precizitāti. Ja mērinstruments ir saņēmis stipru triecienu vai kritis, pārbaudiet tā precizitāti, savietojot lāzera stara veidotās līnijas ar kādu zināmu līmenisku vai statenisku atskaites līniju.
▶ Transportēšanas laikā izslēdziet mērinstrumentu. Izslēdzot mērinstrumentu, tiek fiksēts svārsta mezgls, kas spēcīgu svārstību iespaidā varētu tikt bojāts.

leslēgšana un izslēgšana

Lai ieslēgtu mērinstrumentu, pārbīdiet ieslēdzēju (4) stāvoklī „ON“ (leslēgts). Tūlit pēc mērinstrumenta ieslēgšanas no tā izvadlūkas (6) tiek izstaroti lāzera stari.

▶ Nevërsiet lâzera staru citu personu vai mäjdzivnieku virzienä un neskatieties lâzera starä pat no liela attäluma.

Lai izslēgtu mērinstrumentu, pārbīdiet ieslēdzēju/izslēdzēju (4) pozīcijā OFF. Kad izslēdz mērinstrumentu, tiek fiksēts tā svārsta mezgls.

▶ Neatstājiet ieslēgtu mērinstrumentu bez uzraudzības un pēc lietošanas to izslēdziet. Lāzera stars var apžilbināt tuvumā esošās personas.

Darba režimi

Mērinstruments var darboties vairākos režimos, kurus jebkurā brīdi var viegli mainīt:

• krustlīniju režīms (skatīt attēlu A): veido līmenisku lāzera līmeni (360° lāzera līnija pa perimetru) un statenisku lāzera līniju uz priekšu,
• Krustlīniju un svērteņa punkta režīms (skatīt attēlu B): izstaro vienu līmenisku lāzera līmeni (360° lāzera līnija pa perimetru), divas stateniskas, ortogonālas lāzera līnijas, kā arī vienu lejup vērstu svērteņa punktu,
• horizontālais režīms (skatīt attēlu C): veido vienu līmenisku lāzera līmeni (360° lāzera līnija pa perimetru).

Pēc ieslēgšanas mērinstruments pāriet krustlīniju režimā ar automātisku pašizlīdzināšanos. Lai mainītu darba režimu, nospiediet lāzera darba režima taustiņu Mode (1).

Visi darba režimi iespējami gan ar automātisko pašizlīdzināšanos, gan sasvēršanas funkciju.

240 | Latviešu

Automātiskā pašizlīdzināšanās

Darbs ar automātisko pašizlidzināšanos (skatīt attēlus E-G)

Strādājot ar automātisko pašizlīdzināšanos, statusa indikācija (3) nedrīkst degt. Ja nepieciešams, nospiežot sasvēršanas funkcijas taustiņu (2), atkal iestatiet automātisko pašizlīdzināšanos, lai nodziest statusa indikators.

Nolieciet mērinstrumentu uz limeniska stingra paliktņa vai piestipriniet to pie statīva (7).

Pašizlidzināšanās sistēma automātiski kompensē nolieci pašizlidzināšanās diapazonā ±4°. Pašizlidzināšanās ir beigusies, kad lāzera līnijas vairs nepārvietojas.

Ja automātiskā pašizlīdzināšanās nav iespējama, piem., jo mērinstrumenta balsta virsma vairāk par 4° atšķiras no horizontālā līmeņa, lāzera stari sāk mirgot.

Šādā gadījumā novietojiet mērinstrumentu līmeniskā stāvoklī un nogaidiet, līdz beidzas pašizlīdzināšanās process. Līdzko mērinstruments atrodas pašizlīdzināšanās diapazona robežās, kas ir ±4, lāzera stari deg pastāvīgi.

Ārpus automatātiskās pašizlīdzināšanās diapazona ±4° darbs ar automatātisko pašizlīdzināšanu nav iespējams, jo tādā gadījumā nav nodrošināta ne lāzera staru līmeņošanas precizitāte, ne taisns leņķis starp lāzera stariem.

Ja mērinstruments ir saņēmis triecienu vai ir izmainijies tā stāvoklis, automātiski sāk darboties pašizlīdzināšanās funkcija, kompensējot tā stāvokļa izmaiņas. Tomēr, lai izvairītos no klūdām, pēc mērinstrumenta atkārtotas pašizlīdzināšanās tā lāzera staru veidoto horizontālo vai vertikālo līniju stāvoklis jāpārbauda, salīdzinot tās ar kādu atskaites līniju.

Darbs ar sasvēršanas funkciju (skatīt attēlu H)

Lai strādātu ar sasvēršanas funkciju, spiediet sasvēršanas funkcijas taustiņu (2).

Sasvēršanas funkcijas laikā statusa indikators (3) deg zaļā krāsā.

Strādājot ar sasvēršanas funkciju, automātiskā pašizlīdzināšanās ir izslēgta.

Mērinstrumentu var brīvi turēt rokā vai novietot uz slīpas pamatnes. Lāzera līnijas vairs netiek izlīdzinātas, un tās vairs nav savstarpēji pilnībā perpendikulāras.

Norādījumi darbam

▶ Vienmër veidojiet atzîmes lâzera stara veidotâs lînijas vai punkta vidü. Lâzera stara projicētā apla diametrs vai lînijas platums mainãs līdz ar attālumu no lâzera.

Darbs ar stativu (papildpiederums)

Statīvs ir ierīce ar regulējamu augstumu, kas paredzēta mērinstrumenta stabilai nostiprināšanai. Novietojiet mērinstrumentu uz statīva tā, lai tā vītne (9) atrastos pret statīva (7) vai tirdzniecībā pieejama fotostatīva 1/4" stiprinājuma skrūvi. Stingri pieskrūvējiet mērinstrumentu ar statīva stiprinājuma skrūvi.

Pirms mērinstrumenta ieslēgšanas aptuveni izlīdziniet statīvu.

Lāzera skatbrilles (papildpiederums)

Lāzera skatbrillēm piemīt īpašība aizturēt apkārtējo gaismu, tāpēc lāzera stars acīm liekas spilgtāks.

▶ Nelietojiet lāzera skatbrilles kā aizsargbrilles. Lāzera skatbrilles ir paredzētas lāzera stara redzamības uzlabošanai, taču tās nespēj pasargāt acis no lāzera starojuma.
▶ Nelietojiet lāzera skatbrilles kā saules brilles vai kā aizsargbrilles, vadot satiksmes līdzekli. Lāzera skatbrilles nenodrošina pilnvērtīgu aizsardzību no ultraviolētā starojuma un pasliktina krāsu izšķiršanas spēju.

Darba operāciju piemēri (attēli E-H)

Mērinstrumenta lietošanas piemēri ir sniegti grafiskajās lappusēs.

Vienmēr novietojiet mērinstrumentu pārbaudāmās virsmas vai malas tuvumā un pirms mērījumu uzsākšanas nogaidiet, līdz beidzas tā pašizlīdzināšanās process.

Vienmēr mēriet attālumu starp lāzera staru un kādu virsmu vai malu divos punktos, kas atrodas pēc iespējas tālāk viens no otra.

Apkalpošana un apkope

Apkalpošana un tīrīšana

Uzturiet mērinstrumentu tīru.

Neiegremdējiet mērinstrumentu ūdenī vai citos škidrumos.

Apslaukiet izstrādājumu ar mitru, mīkstu lupatiņu. Nelietojiet moduļa apkopei tīrīšanas līdzekļus vai šķīdinātājus.

Regulāri un īpaši rūpīgi tīriet lāzera stara izvadlūku virsmas un sekojiet, lai uz tām neveidotos nosēdumi.

Klientu apkalpošanas dienests un konsultācijas par lietošanu

Klientu apkalpošanas dienests atbildēs uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves daļām. Kopsalikuma attēlus un informāciju par rezerves daļām Jūs varat atrast interneta vietnē: www.bosch-pt.com

Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem.

Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma marķējuma plāksnītes.

242 | Lietuvių k.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Mūkusalas ielā 97

LV-1004 Rīga

Tālr.: 67146262

Telefakss: 67146263

E-pasts: [e-mail]

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotie mērinstrumenti, to piederumi un iesaiņojuma materiāli jāpārstrādā apkārtējai videi nekaitīgā veidā.

Neizmetiet mērinstrumentu un baterijas sadzīves atkritumu tvertnē!

Tikai EK valstim.

Atbilstoši Eiropas Savienības direktīvai 2012/19/ES, lietošanai nederīgie mērinstrumenti, kā arī, atbilstoši Eiropas Savienības direktīvai 2006/66/EK, bojātie vai nolietotie akumulatori un baterijas jāsavāc atsevišķi un jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.
