Tuotetyyppi	Ristiviivalasertaso
Malli	AdvancedLevel 360
Tuotenumero	3 603 F63 B..
Mitat (P × L × K)	117 × 80 × 126 mm
Paino (EPTA 01:2014 mukaan)	0.52 kg
Virtalähde	4 × 1,5 V LR6 (AA) alkalimangaaniparistot
Käyttöaika (ristiviivatila)	Vähintään 4 h
Laserluokka	Luokka 2 (IEC 60825-1:2014)
Laserviivat – aallonpituus/teho	Vihreä 500–540 nm, < 10 mW
Luotipiste – aallonpituus/teho	Punainen 630–650 nm, < 1 mW
Työalue (halkaisija)	Noin 24 m asti
Tasoitustarkkuus – laserviivat	±0,4 mm/m
Tasoitustarkkuus – luotipiste	±1,0 mm/m
Itsetasoitusalue	±4°
Tasoitusaika	≤ 4 s
Käyttölämpötila	−5 °C – +40 °C
Säilytyslämpötila	−20 °C – +70 °C
Käyttötarkoitus	Vaaka- ja pystyviivojen sekä luotipisteiden sisätilojen määrittäminen ja tarkistus
Käyttötilat	Ristiviiva, ristiviiva ja luotipiste, vaakasuora (kaikki automaattisella tasoituksella tai kaltevuustoiminnolla)
Huolto	Pidä puhtaana; pyyhi kostealla, pehmeällä liinalla; ei puhdistusaineita tai liuottimia; puhdista laseraukon ympäristö säännöllisesti
Turvallisuusohjeet	Luokan 2 laser – älä katso säteeseen; pidä magneetit poissa sydämentahdistimista; älä käytä räjähdysvaarallisissa ympäristöissä
Varaosat/huolto	Saatavana osoitteesta www.bosch-pt.com; sisällytä 10-numeroinen tuotenumero
Lisävarusteet	Jalusta (1/4″-kiinnitys), lasersuojalasit

Usein kysytyt kysymykset - AdvancedLevel 360 BOSCH

Kuinka vaihdan paristot Bosch AdvancedLevel 360 -laitteessa?

Paina paristokotelon kannen lukitusmekanismia, poista kansi ja aseta 4 x 1,5 V LR6 (AA) -paristoa. Tarkista oikea napaisuus kotelon sisällä olevan merkinnän mukaan. Vaihda aina kaikki paristot samanaikaisesti.

Mitä eri käyttötilat tekevät?

Laserissa on kolme tilaa: Ristiviiva (vaakasuora 360° viiva + yksi pystyviiva), Ristiviiva ja luotipiste (vaakasuora 360° viiva + kaksi pystyviivaa + luotipiste alapuolella) ja Vaakatila (vain vaakasuora 360° viiva). Paina tilapainiketta vaihtaaksesi niiden välillä.

Mikä on itsetasoitusalue ja mitä tapahtuu, jos se ylittyy?

Itsetasoitusalue on ±4°. Jos laite kallistetaan tämän yli, lasersäteet alkavat vilkkua, mikä osoittaa, ettei tasoitus ole mahdollista. Sijoita laite tasaiselle alustalle, jotta itsetasoitus voi tapahtua.

Voinko käyttää tätä lasertasoa ulkona?

AdvancedLevel 360 on tarkoitettu sisäkäyttöön. Ulkokäyttö voi vähentää työaluetta ympäröivän valon vuoksi, eikä sitä suositella. Suojaa laite kosteudelta ja suoralta auringonvalolta.

Kuinka puhdistan lasertason?

Pidä laite puhtaana koko ajan. Älä koskaan upota veteen. Pyyhi kostealla, pehmeällä liinalla. Älä käytä puhdistusaineita tai liuottimia. Puhdista laseraukon ympäristö säännöllisesti ja tarkista nukka.

Mitä tilaosoitin näyttää?

Kun laite on päällä, tilaosoitin näyttää: Vihreä – automaattinen tasoitus aktiivinen tai kaltevuustoiminto käytössä; Punainen – paristot tyhjentyneet (laserit sammuvat). Vaihda paristot, kun osoitin on punainen.

Kuinka käytän kaltevuustoimintoa?

Paina kaltevuustoimintopainiketta. Tilaosoitin syttyy vihreänä ja automaattinen tasoitus poistuu käytöstä. Voit sitten kallistaa laitetta vapaasti. Laserviivat eivät enää ole automaattisesti vaakatasossa.

Miksi lasersäteet vilkkuvat?

Vilkkuminen osoittaa, että laite on itsetasoitusalueen (±4°) ulkopuolella tai että tasoitusta ei voida suorittaa loppuun. Aseta laite tasaiselle alustalle ja odota, kunnes säteet pysähtyvät.

Kuinka kiinnitän lasertason jalustaan?

Käytä laitteen pohjassa olevaa 1/4″-jalustakiinnitystä. Kierrä se tavalliseen kamerajalustaan tai mukana toimitettuun jalustatarvikkeeseen. Kiristä lukitusruuvi. Kohdista jalusta karkeasti ennen päälle kytkemistä.

Onko lasertaso vedenpitävä?

Ei, se ei ole vedenpitävä. Suojaa mittalaite kosteudelta. Älä koskaan upota sitä veteen tai muihin nesteisiin. Puhdista vain kostealla liinalla.

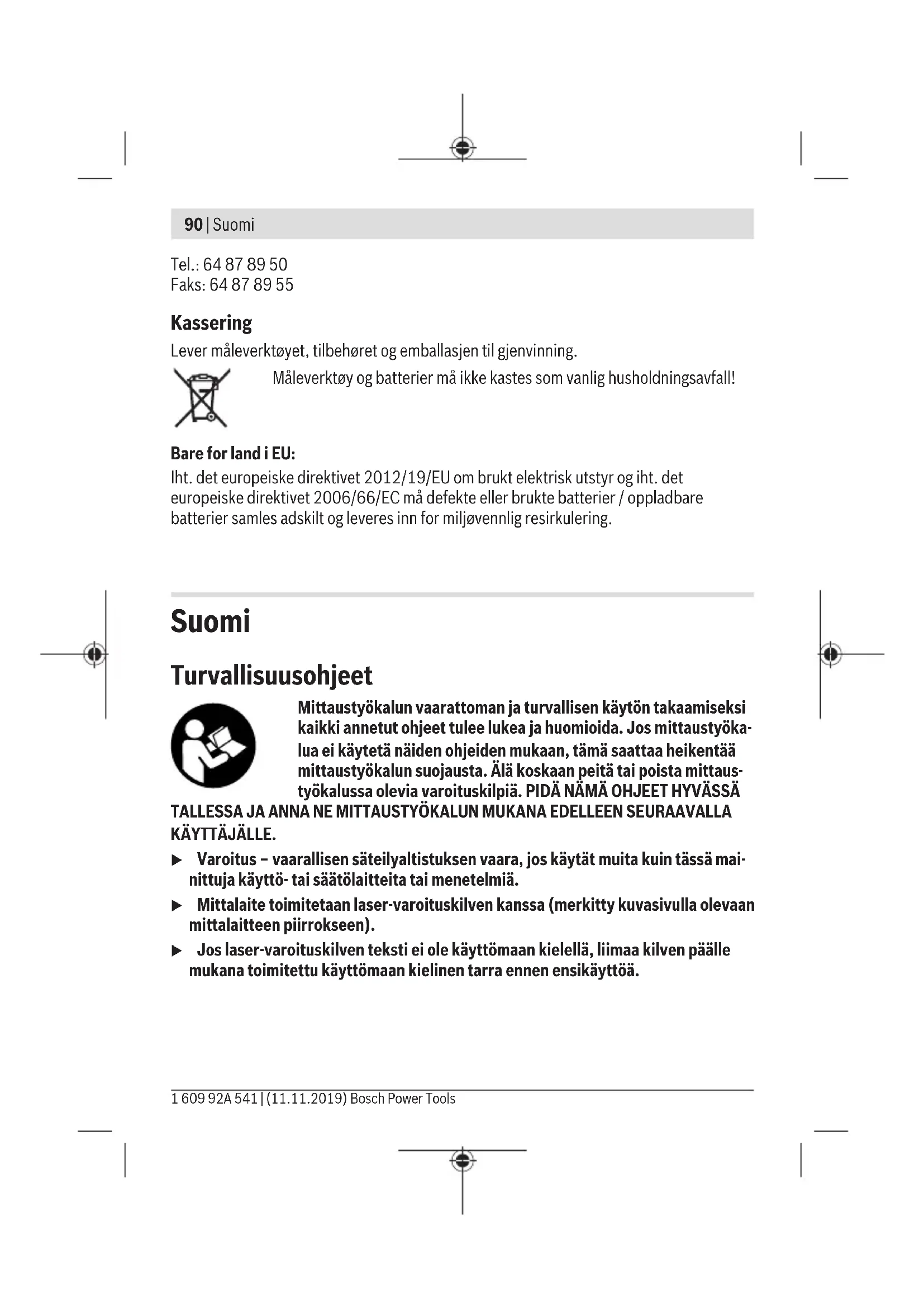

KÄYTTÖOHJE AdvancedLevel 360 BOSCH

fi Alkuperäiset ohjeet

Mittaustyökalun vaarattoman ja turvallisen käytön takaamiseksi kaikki annetut ohjeet tulee lukea ja huomioida. Jos mittaustyökalua ei käytetä näiden ohjeiden mukaan, tämä saattaa heikentää mittaustyökalun suojausta. Älä koskaan peitä tai poista mittaustyökalussa olevia varoituskilpiä. PIDÄ NÄMÄ OHJEET HYVÄSSÄ

TALLESSA JA ANNA NE MITTAUSTYÖKALUN MUKANA EDELLEEN SEURAAVALLA KÄYTTÄJÄLLE.

• Varoitus – vaarallisen säteilyaltistuksen vaara, jos käytät muita kuin tässä mainittuja käyttö- tai säätölaitteita tai menetelmiä.
  ▶ Mittalaite toimitetaan laser-varoituskilven kanssa (merkitty kuvasivulla olevaan mittalaitteen piirrokseen).
• Jos laser-varoituskilven teksti ei ole käyttömaan kielellä, liimaa kilven päälle mukana toimitettu käyttömaan kielinen tarra ennen ensikäyttöä.

Älä suuntaa lasersädettä ihmisiin tai eläimiinäläkä katso sinua kohti näkyvään tai heijastuneeseen lasersäteeseen. Lasersäde voi aiheuttaa häikäistymistä, onnettomuuksia tai silmävaurioita.

• Jos lasersäde osuu silmään, sulje silmät tarkoituksella ja käännä pää välittö-mästi pois säteen linjalta.
• Älä tee mitään muutoksia laserlaitteistoon.
• Älä käytä laserlaseja suojalaseina. Laserlaseilla lasersäteen voi havaita paremmin; ne eivät kuitenkaan suojaa lasersäteilyltä.
• Älä käytä laserlaseja aurinkolaseina tai tieliikenteessä. Laserlasit eivät takaa kunnollista UV-suojausta ja ne heikentävät värien näkemistä.
  Anna vain valtuutetun ammattilaisen korjata viallinen mittaustyökalu ja vain al-kuperäisillä varaosilla. Siten varmistat, että mittaustyökalu säilyy turvallisena.
• Älä anna lasten käyttää lasermittaustyökalua ilman valvontaa. Muuten he voivat häikäistä työkalulla tahattomasti sivullisia.
• Älä käytä mittaustyökalua räjähdysvaarallisessa ympäristössä, jossa on palonarkoja nesteitä, kaasuja tai pölyä. Mittaustyökalussa voi muodostua kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.

Älä pidä magneettia implanttien tai muiden lääketieteellisten laitteiden (esimerkiksi sydämentahdistimen tai insuliinipumpun) lähellä. Magneetti muodostaa kentän, joka voi haitata implanttien ja lääketieteellisten laitteiden toimintaa.

- Pidä mittaustyökalu etäällä magneettisista tietovälineistä ja magneettisesti herkistä laitteista. Magneettivoiman takia laitteiden tiedot saattavat hävitä pysyvästi.

Tuotteen ja ominaisuuksien kuvaus

Huomioi käyttöohjeiden etuosan kuvat.

Määräystenmukainen käyttö

Mittaustyökalu on tarkoitettu vaaka- ja pystysuorien linjojen sekä luotipisteiden mittaukseen ja tarkistukseen.

Mittaustyökalu soveltuu käytettäväksi sisätilassa.

92 | Suomi

Kuvatut osat

Kuvattujen osien numerointi viittaa kuvasivulla olevaan mittaustyökalun piirrokseen.

(1) Laser-käyttötavan painike Mode
(2) Kaltevuustoiminnon painike
(3) Tilan merkkivalo
(4) Käynnistyskytkin
(5) Magneetti (sisäpuolella)
(6) Lasersäteen ulostuloaukko
(7) Jalusta ^A)
(8) Lasertarkkailulasit ^A)
(9) Jalustakiinnitin 1/4"
(10) Paristokotelon kannen lukitus
(11) Paristokotelon kansi
(12) Laser-varoituskilpi
(13) Sarjanumero

A) Kuvassa näkyvä tai tekstissä mainittu lisätarvike ei kuulu vakiovarustukseen. Koko tarvikevalikoiman voit katsoa tarvikeohjelmastamme.

Tekniset tiedot

Ristilinjalaser AdvancedLevel 360
Tuotenumero	3 603 F63 B..
Maks. kantama (halkaisija) n. ^A)	24 m
Pystysuuntaisten laserlinjojen avautumakulma 120°
Tasaustarkkuus ^B)(C)D)
– Laserlinjat ±0,4 mm/m
– Luotipiste ±1,0 mm/m
Itsetasausalue ±4°
Tasausaika ≤ 4 s
Käyttölämpötila -5 ... +40 °C
Säilytyslämpötila -20 ... +70 °C
Maks. käyttökorkeus merenpinnan tasosta 2 000 m

1 609 92A 541 | (11.11.2019) Bosch Power Tools

Suomi|93

Ristilinjalaser AdvancedLevel 360

Suhteellinen ilmankosteus maks. 90 %
Likaisuusaste standardinIEC 61010-1 mukaan	2^E)
Laserluokka 2
Laserlinjat
– Lasertyyppi 500–540 nm, < 10 mW
– Lasersäteen väri vihreä
– C_6	10
– Divergenssi 50 × 10 mrad (täysi kulma)
Luotipiste
– Lasertyyppi 630–650 nm, < 1 mW
– Lasersäteen väri punainen
– C_6	1
– Divergenssi 0,8 mrad (täysi kulma)
Jalustakiinnitin 1/4"
Paristot 4 × 1,5 V LR6 (AA)
Käyttöaika (ristilinjakäytössä) vähintään 4 h
Paino EPTA-Procedure 01:2014 -ohjeiden mukaan 0,52 kg
Mitat (pituus × leveys × korkeus) 117 × 80 × 126 mm

A) Epäedulliset ympäristöolosuhteet (esimerkiksi suora auringonpaiste) saattavat lyhentää kanta-maa.
B) 20-25°C lämpötilassa
C) Koskee kahta risteyskohtaa ja niiden vastakkaisia puolia
D) Ilmoitetut arvot edellyttävät normaaleja tai edullisia ympäristön olosuhteita (esim. ei tärinää, ei sumua, ei savua, ei suoraa auringonpaistetta). Voimakkaista lämpötilan vaihteluista voi seurata tarkkuuden poikkeamia.
E) Kyseessä on vain johtamaton lika. Työkaluun voi kuitenkin syntyä joskus tilapäistä johtavuutta kasteen takia.
Mittaustyökalun tyyppikilvessä on yksilöllinen sarjanumero (13) tunnistusta varten.

94 | Suomi

Asennus

Paristojen asennus/vaihto

Suosittelemme käyttämään mittaustyökalua alkali-mangaani-paristojen kanssa.

Kun haluat avata paristokotelon kannen (11) paina lukitusta (10) ja poista paristokotelon kansi. Asenna paristot kotelon sisään.

Aseta paristot oikein päin paristokotelon sisäpuolelle merkityn kuvan mukaisesti.

Jos paristot ovat tyhjiä, tilanäyttö (3) palaa punaisena ja lasersäteet sammuvat. Sammuta mittalaite ja vaihda paristot.

Vaihda aina kaikki paristot samanaikaisesti. Käytä vain saman valmistajan ja saman kapa-siteetin paristoja.

▶ Ota paristot pois mittaustyökalusta, jos et käytä sitä pitkään aikaan. Paristot saattavat korrodoitua ja purkautua, jos niitä säilytetään pitkän aikaa mittaustyökalun sisällä.

Käyttö

Käyttöönotto

▶ Suojaa mittaustyökalu kosteudelta ja suoralta auringonpaisteelta.
- Älä altista mittaustyökalua erittäin korkeille/matalille lämpötiloille tai suurille lämpötilavaihteluille. Älä säilytä työkalua pitkiä aikoja esimerkiksi kuumassa autossa. Anna suurien lämpötilavaihteluiden jälkeen mittaustyökalun lämpötilan ensin tasaantua, ennen kuin otat sen käyttöön. Äärimmäiset lämpötilat tai lämpötilavaihtelut voivat vaikuttaa mittaustyökalun tarkkuuteen.
- Älä altista mittaustyökalua voimakkaille iskuille tai putoamiselle. Mittaustyökalun vauriot voivat huonontaa tarkkuutta. Vertaa laserlinjaa tarkastusta varten ennestään tuntemaasi vaaka- tai pystysuoraan vertailulinjaan, jos työkaluun on kohdistunut voimakas isku tai se on pudonnut lattialle.
▶ Sammuta mittaustyökalu, kun kuljetat sitä. Sammutuksen yhteydessä kääntöyksikkö lukitaan, jotta se ei vahingoitu voimakkaiden liikkeiden takia.

Käynnistys ja pysäytys

Mittalaite käynnistyy, kun kytket käynnistyskytkimen (4) asentoon "ON". Kun käynnistät mittalaitteen, se heijastaa heti laserlinjat etuosan ja yläosan ulostuloaukosta (6).

- Älä koskaan suuntaa lasersädettä ihmisiin tai eläimiin, älä myöskään itse katso lasersäteeseen edes kaukaa.

Sammuta mittalaite kytkemällä käynnistyskytkin (4) OFF-asentoon. Sammutuksen yhteydessä kääntöyksikkö lukitaan.

- Älä jätä mittaustyökalua päälle ilman valvontaa ja sammuta mittaustyökalu käytön lopussa. Muuten lasersäde saattaa häikäistä sivullisia.

Käyttötavat

Mittalaitteessa on useita käyttötapoja ja käyttötapaa voi vaihtaa koska tahansa:

• Ristilinjakäyttö (katso kuva A): heijastaa vaakasuoran lasertason (360°:n jatkuva laserlinja) ja pystysuoran laserlinjan eteenpäin.
• Ristilinja- ja luotipistekäyttö (katso kuva B): heijastaa vaakasuoran lasertason (360°:n jatkuva laserlinja), kaksi pystysuoraa, suorakulmaista laserlinjaa sekä luotipisteen alaspäin.
• Vaakasuuntainen käyttö (katso kuva C): heijastaa vaakasuoran lasertason (360°:n jatkuva laserlinja).

Käynnistyksen jälkeen mittalaite on ristilinjakäytössä tasausautomatiikan kanssa. Kun haluat vaihtaa käyttötapaa, paina laserin käyttötavan painiketta Mode (1).

Kaikkien käyttötapojen yhteydessä on mahdollista käyttää sekä tasausautomatiikkaa että kaltevuustoimintoa.

Tasausautomatiikka

Työskentely tasausautomatiikan kanssa (katso kuvat E-G)

Tasausautomatiikan kanssa työskenneltäessä tilanäyttö (3) ei saa palaa. Kytke tarvittaessa tasausautomatiikka uudelleen päälle painamalla kaltevuustoiminnon painiketta (2), jotta tilanäyttö sammuu.

Aseta mittalaite vaakasuoran, tukevan alustan päälle tai kiinnitä se jalustaan (7).

Tasausautomatiikka kompensoi epätasaisuudet automaattisesti ±4° itsetasausalueen sisällä. Tasaus on saatu päätökseen heti kun laserlinjat eivät enää liiku.

Lasersäteet alkavat vilkkua, jos automaattinen tasaus ei ole mahdollista esimerkiksi mittalaitteen alustan vinouden takia (mikäli poikkeama vaakalinjasta on yli 4°).

Aseta tässä tapauksessa mittalaite vaakasuoraan asentoon ja odota, että itsetasaus saadaan suoritettua. Heti kun mittalaite on ±4° itsetasausalueen rajoissa, lasersäteet palavat jatkuvasti.

Tasausautomatiikan kanssa ei voi työskennellä ±4° itsetasausalueen ulkopuolella, koska tällöin lasersäteiden tasaustarkkuus ja lasersäteiden keskinäinen suorakulmaisuus ei ole taattua.

Käytön aikana tapahtuvien tärähtelyjen tai asennon muutosten yhteydessä mittaustyö- kalu tasataan jälleen automaattisesti. Tarkasta uuden tasauksen jälkeen vaakasuoran tai

96 | Suomi

pystysuoran laserlinjan asento vertailupisteisiin nähden mittaustyökalun siirtymisestä johtuvien virheiden välttämiseksi.

Kaltevuustoiminnon kanssa työskentely (katso kuva H)

Paina kaltevuustoiminnon painiketta (2), kun haluat työskennellä kaltevuustoiminnon kanssa. Kaltevuustoiminnon yhteydessä tilanäyttö (3) palaa vihreänä.

Kaltevuustoimintoa käytettäessä tasausautomatiikka on kytketty pois päältä. Voit pitää mittalaitetta vapaasti kädessä tai asettaa sen kaltevalle alustalle. Laserlinjoja ei enää tasata, eivätkä ne ole välttämättä enää suorassa kulmassa toisiinsa nähden.

Työskentelyohjeita

Käytä merkintään aina vain laserpisteen tai laserlinjan keskipistettä. Laserpisteen koko ja laserlinjan leveys muuttuvat etäisyyden mukaan.

Työskentely jalustan (lisätarvike) kanssa

Jalusta tarjoaa tukevan mittausalustan, jonka korkeus on säädettävissä. Asenna jalustan 1/4":n kiinnityksellä (9) varustettu mittaustyökalu jalustan (7) tai tavanomaisen kamerajalustan kierteseen. Lukitse mittaustyökalu jalustan lukitusruuvilla.

Suuntaa jalusta karkeasti, ennen kuin käynnistät mittaustyökalun.

Lasertarkkailulasit (lisätarvike)

Lasertarkkailulasit suodattaa pois ympäristön valon. Tällöin silmä näkee laserin valon kirkkaampana.

• Älä käytä laserlaseja suojalaseina. Laserlaseilla lasersäteen voi havaita paremmin; ne eivät kuitenkaan suojaa lasersäteilyltä.
• Älä käytä laserlaseja aurinkolaseina tai tieliikenteessä. Laserlasit eivät takaa kunnollista UV-suojausta ja ne heikentävät värien näkemistä.

Työesimerkkejä (katso kuvat E-H)

Esimerkkejä mittaustyökalun käyttömahdollisuuksista löydät piirrossivuilta.

Aseta mittaustyökalu aina sen pinnan tai reunan lähelle, jonka haluat tarkistaa, ja anna laitteen tasaantua ennen jokaista mittausta.

Mittaa aina etäisyys lasersäteestä pintaan tai reunaan kahdesta mahdollisimman kaukana toisistaan sijaitsevista pisteistä.

Hoito ja huolto

Huolto ja puhdistus

Pidä aina mittaustyökalu puhtaana.

Älä koskaan upota mittaustyökalua veteen tai muihin nesteisiin.

Pyyhi lika pois kostealla ja pehmeällä liinalla. Älä käytä puhdistusaineita tai liuottimia.

Puhdista varsinkin laserin ulostuloaukon pinnat säännöllisin väliajoin ja poista mahdollinen nöyhtä.

Asiakaspalvelu ja käyttöneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin.

Räjäytyskuvat ja varaosatiedot ovat myös verkko-osoitteessa: www.bosch-pt.com

Bosch-käyttöneuvontatiimi vastaa mielellään tuotteita ja tarvikkeita koskeviin kysymyksiin.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi.

Puh.: 0800 98044

Faksi: 010 296 1838

www.bosch-pt.fi

Hävitys

Toimita käytöstä poistetut mittaustyökalut, lisätarvikkeet ja pakkaukset ympäristöystävälliseen kierrätykseen.

Älä heitä mittaustyökaluja tai paristoja talousjätteisiin!

Koskee vain EU-maita:

Eurooppalaisen direktiivin 2012/19/EU mukaan käyttökelvottomat mittaustyökalut ja eurooppalaisen direktiivin 2006/66/EY mukaan vialliset tai loppuun käytetyt akut/paristot täytyy kerätä erikseen ja toimittaa ympäristöystävälliseen kierrätykseen.
