Tip izdelka	Križni linijski laserski nivo
Model	AdvancedLevel 360
Številka artikla	3 603 F63 B..
Dimenzije (D × Š × V)	117 × 80 × 126 mm
Teža (po EPTA 01:2014)	0,52 kg
Vir napajanja	4 × 1,5 V LR6 (AA) alkalne manganove baterije
Čas delovanja (križni način)	vsaj 4 h
Razred laserja	razred 2 (IEC 60825-1:2014)
Laserske črte – valovna dolžina/moč	Zelena 500–540 nm, < 10 mW
Navpična točka – valovna dolžina/moč	Rdeča 630–650 nm, < 1 mW
Delovno območje (premer)	do pribl. 24 m
Natančnost niveliranja – laserske črte	±0,4 mm/m
Natančnost niveliranja – navpična točka	±1,0 mm/m
Območje samoniveliranja	±4°
Čas niveliranja	≤ 4 s
Delovna temperatura	−5 °C do +40 °C
Temperatura skladiščenja	−20 °C do +70 °C
Predvidena uporaba	Določanje in preverjanje vodoravnih/navpičnih črt ter navpičnih točk v notranjih prostorih
Načini delovanja	Križni, križni in navpična točka, vodoravni (vsi s samoniveliranjem ali funkcijo nagiba)
Vzdrževanje	Ohranjajte čisto; obrišite z vlažno, mehko krpo; brez detergentov ali topil; redno čistite območje izhoda laserja
Varnostna opozorila	Laser razreda 2 – ne gledajte v žarek; magnete hranite stran od srčnih spodbujevalnikov; ne uporabljajte v eksplozivnih atmosferah
Rezervni deli/servis	Na voljo na www.bosch-pt.com; vključite 10-mestno številko artikla
Dodatki	Stativ (1/4" nastavek), očala za opazovanje laserja

Pogosto zastavljena vprašanja - AdvancedLevel 360 BOSCH

Kako zamenjam baterije v svojem Bosch AdvancedLevel 360?

Pritisnite zaklepni mehanizem na pokrovu predala za baterije, odstranite pokrov in vstavite 4 x 1,5 V LR6 (AA) baterije. Prepričajte se o pravilni polariteti, kot je prikazano v predalu. Vedno zamenjajte vse baterije hkrati.

Kaj storijo različni načini delovanja?

Laser ima tri načine: Križni (vodoravna 360° črta + ena navpična črta), Križni in navpična točka (vodoravna 360° črta + dve navpični črti + navpična točka spodaj) in Vodoravni način (samo vodoravna 360° črta). Pritisnite gumb Mode za preklapljanje med njimi.

Kakšno je območje samoniveliranja in kaj se zgodi, če je preseženo?

Območje samoniveliranja je ±4°. Če je orodje nagnjeno čez to mejo, bodo laserski žarki utripali, kar pomeni, da niveliranje ni mogoče. Ponovno postavite orodje na ravno površino, da omogočite samoniveliranje.

Ali lahko ta laserski nivo uporabljam na prostem?

AdvancedLevel 360 je namenjen uporabi v notranjih prostorih. Uporaba na prostem lahko zmanjša delovno območje zaradi okoliške svetlobe in ni priporočljiva. Orodje zaščitite pred vlago in neposredno sončno svetlobo.

Kako očistim laserski nivo?

Orodje vedno ohranjajte čisto. Nikoli ga ne potapljajte v vodo. Obrišite z vlažno, mehko krpo. Ne uporabljajte detergentov ali topil. Redno čistite območje okoli izhoda laserja in preverite morebitne kosme.

Kaj prikazuje indikator stanja?

Ko je orodje vklopljeno, indikator stanja prikazuje: Zeleno – samodejno niveliranje aktivno ali funkcija nagiba vključena; Rdeče – baterije so prazne (laserji se izklopijo). Zamenjajte baterije, ko je rdeče.

Kako uporabim funkcijo nagiba?

Pritisnite gumb za funkcijo nagiba. Indikator stanja zasveti zeleno in samodejno niveliranje je onemogočeno. Nato lahko orodje prosto nagibate. Laserske črte ne bodo več samodejno poravnane.

Zakaj laserski žarki utripajo?

Utripanje pomeni, da je orodje zunaj območja samoniveliranja (±4°) ali da niveliranje ni mogoče zaključiti. Postavite orodje na ravno površino in počakajte, da žarki postanejo stabilni.

Kako namestim laser na stativ?

Uporabite 1/4" nastavek za stativ na dnu orodja. Privijte ga na standardni foto stativ ali priloženi stativ. Zategnite zaklepni vijak. Pred vklopom grobo poravnajte stativ.

Je laserski nivo vodoodporen?

Ne, ni vodoodporen. Merilno orodje zaščitite pred vlago. Nikoli ga ne potapljajte v vodo ali druge tekočine. Za čiščenje ga obrišite samo z vlažno krpo.

NAVODILA ZA UPORABO AdvancedLevel 360 BOSCH

Preberite in upoštevajte vsa navodila, da zagotovite varno in zanesljivo uporabo merilne naprave. Če merilne naprave ne uporabljate v skladu s priloženimi navodili, lahko pride do poškodb zaščitne opreme, vgrajene v merilni napravi.

Opozorilnih nalepk na merilni napravi nikoli ne zakrivajte. TA

NAVODILA VARNO SHRANITE IN JIH PRILOŽITE MERILNI NAPRAVI V PRIMERU PREDAJE.

▶ Pozor! Če ne uporabljate tu navedenih naprav za upravljanje in nastavljanje oz. će uporabljate drugačne postopke, lahko to povzroči nevarno izpostavljenost sevanju.
▶ Merilni napravi je priložena opozorilna nalepka za laser (označena na strani s shematskim prikazom merilne naprave).
Če besedilo na varnostni nalepki za laser ni v vašem jeziku, ga pred prvim zagonom prelepite s priloženo nalepko v ustreznem jeziku.

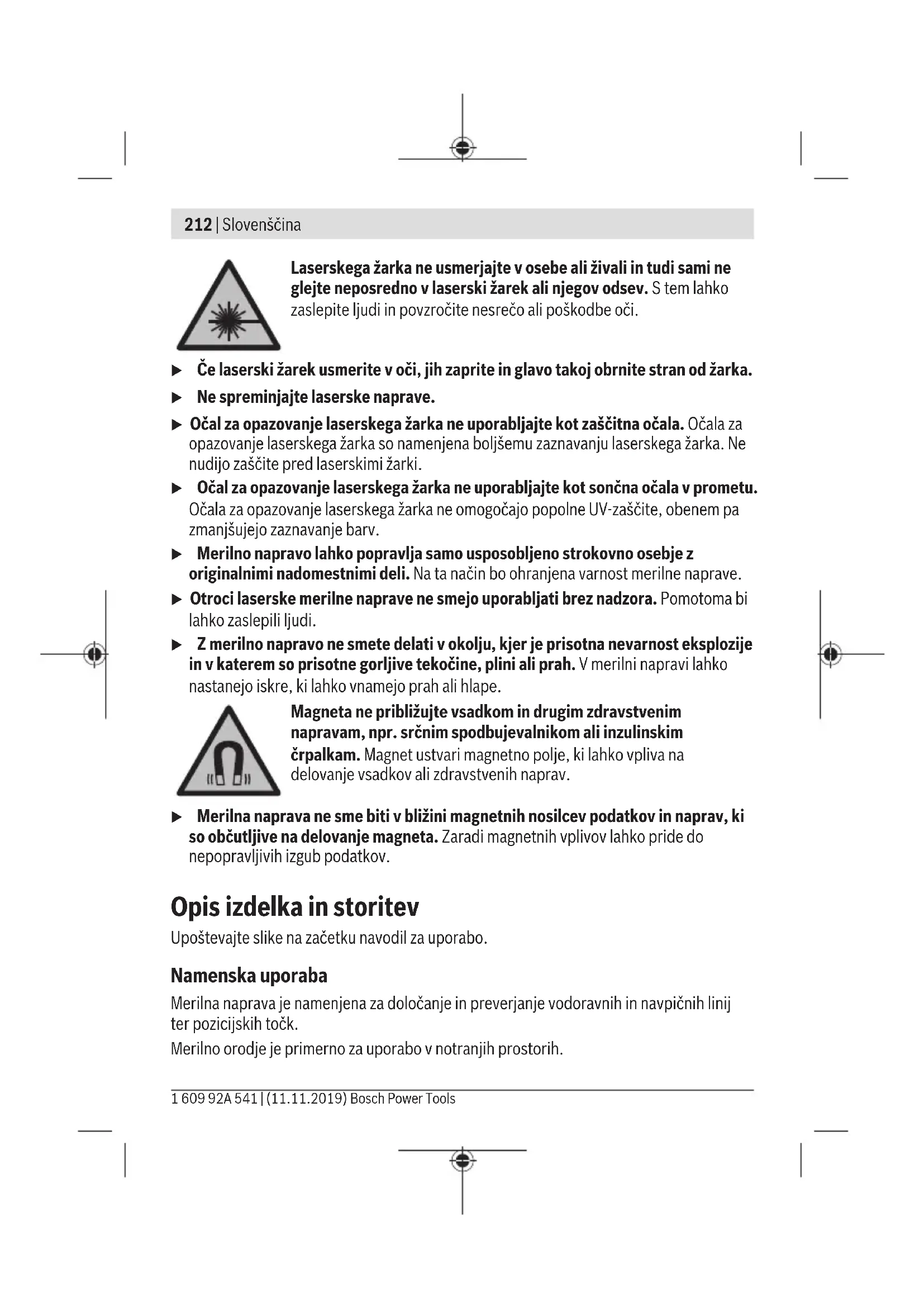

212 | Slovenščina

Laserskega žarka ne usmerjajte v osebe ali živali in tudi sami ne glejte neposredno v laserski žarek ali njegov odsev. S tem lahko zaslepite ljudi in povzročite nesrečo ali poškodbe oči.

Če laserski žarek usmerite v oči, jih zaprite in glavo takoj obrnite stran od žarka.
▶ Ne spreminjajte laserske naprave.
▶ Očal za opazovanje laserskega žarka ne uporabljajte kot zaščitna očala. Očala za opazovanje laserskega žarka so namenjena boljšemu zaznavanju laserskega žarka. Ne nudijo zaščite pred laserskimi žarki.
Očal za opazovanje laserskega žarka ne uporabljajte kot sončna očala v prometu. Očala za opazovanje laserskega žarka ne omogočajo popolne UV-zaščite, obenem pa zmanjšujejo zaznavanje barv.
▶ Merilno napravo lahko popravlja samo usposobljeno strokovno osebje z originalnimi nadomestnimi deli. Na ta način bo ohranjena varnost merilne naprave.
▶ Otroci laserske merilne naprave ne smejo uporabljati brez nadzora. Pomotoma bi lahko zaslepili ljudi.
Z merilno napravo ne smete delati v okolju, kjer je prisotna nevarnost eksplozije in v katerem so prisotne gorljive tekočine, plini ali prah. V merilni napravi lahko nastanejo iskre, ki lahko vnamejo prah ali hlape.

Magneta ne približujte vsadkom in drugim zdravstvenim napravam, npr. srčnim spodbujevalnikom ali inzulinskim črpalkam. Magnet ustvari magnetno polje, ki lahko vpliva na delovanje vsadkov ali zdravstvenih naprav.

▶ Merilna naprava ne sme biti v bližini magnetnih nosilcev podatkov in naprav, ki so občutljive na delovanje magneta. Zaradi magnetnih vplivov lahko pride do nepopravljivih izgub podatkov.

Opis izdelka in storitev

Upoštevajte slike na začetku navodil za uporabo.

Namenska uporaba

Merilna naprava je namenjena za določanje in preverjanje vodoravnih in navpičnih linij ter pozicijskih točk.

Merilno orodje je primerno za uporabo v notranjih prostorih.

Komponente na sliki

Oštevilčenje naslikanih komponent se nanaša na prikaz merilne naprave na strani s shemami.

(1) Tipka za način delovanja laserja Mode
(2) Tipka za funkcijo nagiba
(3) Prikaz stanja
(4) Stikalo za vklop/izklop
(5) Magnet (v notranjosti)
(6) Izstopna odprtina laserskega žarka
(7) Stojalo ^A)
(8) Očala za opazovanje laserskega žarka ^A)
(9) Navoj za stojalo 1/4"
(10) Zapora pokrova predala za baterije
(11) Pokrov predala za baterije
(12) Opozorilna nalepka laserja
(13) Serijska številka

A) Prikazan ali opisan pribor ni del standardnega obsega dobave. Celoten pribor je del našega programa pribora.

Tehnični podatki

Križni laser AdvancedLevel 360
Številka izdelka	3 603 F63 B..
Delovno območje (premer) do pribl. A)	24 m
Kot odprtine za navpične laserske linije 120°
Natančnost niveliranja B)C)D)
- Laserske linije ±0,4 mm/m
- Točka navpičnice ±1,0 mm/m
Območje samodejnega niveliranja ±4°
Čas niveliranja ≤ 4 s
Delovna temperatura -5 °C ... +40 °C
Temperatura skladiščenja -20 °C ... +70 °C

Bosch Power Tools 1 609 92A 541 | (11.11.2019)

214 | Slovenščina

Križni laser AdvancedLevel 360

Najv. nadmorska višina uporabe 2000 m
Najv. relativna zračna vlažnost 90 %
Stopnja onesnaženja v skladu s standardomIEC 61010-1	2^E)
Laserski razred 2
Laserske linije
– Vrsta laserja 500–540 nm, < 10 mW
– Barva laserskega žarka zelena
– C_6	10
– Odstopanje 50 × 10 mrad (polni kot)
Točka navpičnice
– Vrsta laserja 630–650 nm, < 1 mW
– Barva laserskega žarka rdeča
– C_6	1
– Odstopanje 0,8 mrad (polni kot)
Navoj za stojalo 1/4"
Baterije 4 × 1,5 V LR6 (AA)
Čas delovanja (v načinu delovanja s križnimi linijami) vsaj	4 h
Teža poEPTA-Procedure 01:2014	0,52 kg
Dimenzije (dolžina × širina × višina) 117 × 80 × 126 mm

A) Delovno območje se lahko zaradi neugodnih pogojev v okolici (na primer zaradi neposrednega sončnega sevanja) zmanjša.
B) pri 20-25°C
C) velja pri dveh točkah križanja in ustreznih nasprotnih straneh
D) Navedene vrednosti veljajo pri normalnih do ugodnih pogojih okolice (npr. brez tresljajev, megle, dima ali neposredne sončne svetlobe). Po močnejših temperaturnih nihanjih lahko pride do odklonov natančnosti.
E) Nastane samo neprevodna umazanija, vendar lahko kljub temu občasno pride do prevodnosti, ki jo povzroči kondenzat.
Za nedvoumno identifikacijo vaše merilne naprave služi serijska številka (13) na tipski ploščici.

Namestitev

Namestitev/menjava baterij

Za delovanje merilne naprave priporočamo uporabo alkalno-manganovih baterij.

Če želite odpreti pokrov predala za baterije (11), pritisnite na zapah (10) in snemite pokrov predala za baterije. Vstavite bateriji.

Pri tem pazite na pravilno polariteto baterij, ki mora ustrezati skici na notranji strani predala za bateriji.

Če so baterije prazne, potem prikaz stanja (3) sveti rdeče in laserske linije se izklopijo. Izključite merilno napravo in zamenjajte baterije.

Bateriji vedno zamenjajte sočasno. Uporabljajte zgolj baterije istega proizvajalca z enako zmogljivostjo.

Če merilne naprave dalj časa ne boste uporabljali, iz nje odstranite bateriji. Pri daljšem skladiščenju merilne naprave lahko baterije korodirajo in se samodejno izpraznijo.

Delovanje

Uporaba

▶ Merilno napravo zavarujte pred vlago in neposrednim sončnim sevanjem.
▶ Merilne naprave ne izpostavljajte ekstremnim temperaturam ali temperaturnim nihanjem. Merilne naprave na primer ne puščajte dalj časa v avtomobilu. Počakajte, da se temperatura merilne naprave pri večjih temperaturnih nihanjih najprej prilagodi, šele nato napravo uporabite. Pri ekstremnih temperaturah ali temperaturnih nihanjih se lahko zmanjša natančnost delovanja merilne naprave.
▶ Preprečite močne udarce v merilno napravo in padce na tla. Poškodbe merilne naprave lahko vplivajo na njeno natančnost. Po močnem udarcu ali padcu za kontrolo primerjajte lasersko linijo z eno izmed znanih vodoravnih ali navpičnih referenčnih linij.
Med transportom izklopite merilno napravo. Ob izklopu se nihajna enota zapahne, saj bi se sicer pri močnem premikanju lahko poškodovala.

Vklop/izklop

Za vklop merilne naprave stikalo za vklop/izklop (4) potisnite v položaj „ON“. Merilna naprava takoj po vklopu začne oddajati laserske linije iz sprednje in zgornje izstopne odprtine (6).

216 | Slovenščina

Laserskega žarka ne usmerjajte v osebe ali živali in ne glejte vanj, tudi ne iz večje razdalje.

Za izklop merilne naprave stikalo za vklop/izklop (4) potisnite v položaj OFF. Ob izklopu se nihajna enota zapahne.

▶ Vklopljene merilne naprave nikoli ne puščajte brez nadzora. Po uporabi jo izklopite. Laserski žarek lahko zaslepi druge osebe.

Načini delovanja

Merilna naprava omogoča več načinov delovanja, med katerimi lahko kadar koli preklapljate:

– Način delovanja s križnimi linijami (glejte sliko A): merilna naprava ustvari vodoravno lasersko ravnino (360°-stopinjska laserska linija) in navpično lasersko linijo spredaj.
- Način delovanja s križnimi linijami in točko navpičnice (glejte sliko B): merilna naprava ustvari vodoravno lasersko ravnino (360°-stopinjska laserska linija), dve navpični, pravokotni laserski liniji ter točko navpičnice navzdol.
- Način delovanja z vodoravnimi linijami (glejte sliko C): merilna naprava ustvari vodoravno lasersko ravnino (360°-stopinjska laserska linija).

Po vklopu je merilna naprava v načinu delovanja s križnimi linijami s samodejnim niveliranjem. Da spremenite način delovanja, pritisnite na tipko za način delovanja laserja Mode (1).

Vse načine delovanja lahko izberete s samodejnim niveliranjem kot tudi s funkcijo nagiba.

Samodejno niveliranje

Delo s samodejnim niveliranjem (glejte slike E-G)

Pri izvajanju dela s samodejnim niveliranjem prikaz stanja (3) ne sme svetiti. Po potrebi s pritiskom tipke za funkcijo nagiba (2) znova vklopite samodejno niveliranje, tako da prikaz stanja ugasne.

Postavite merilno orodje na vodoravno, trdno podlogo ali ga pritrdite na stojalo (7).

Samodejno niveliranje samostojno izravna neravnine znotraj samonivelirnega območja od ±4°. Niveliranje je zaključeno, ko se laserske linije ne premikajo več.

Laserski žarki začnejo utripati, če samodejno niveliranje ni možno, npr. ker stojna ploskev merilne naprave od vodoravnice odstopa več kot 4°.

V tem primeru merilno napravo postavite v vodoravni položaj in počakajte na samodejno niveliranje. Kakor hitro je merilna naprava znotraj območja samodejnega niveliranja ±4°, laserski žarki trajno svetijo.

Zunaj območja samodejnega niveliranja ±4° delo s samodejnim niveliranjem ni mogoče, saj ni mogoče zagotoviti niti natančnosti niveliranja niti pravega kota med laserskima linijama.

V primeru udarcev ali spremembe položaja med delovanjem merilna naprava samodejno ponovi niveliranje. Po ponovnem niveliranju preverite položaj vodoravne oziroma navpične laserske linije glede na referenčne točke in tako preprečite napake zaradi zamika merilne naprave.

Delo s funkcijo nagiba (glejte sliko H)

Za delo s funkcijo nagiba pritisnite tipko za funkcijo nagiba (2). Pri funkciji nagiba sveti prikaz stanja (3) zeleno.

Pri delu s funkcijo nagiba je samodejno niveliranje izklopljeno. Merilno napravo lahko držite v roki ali pa jo položite na nagnjeno podlago. Laserski žarki se ne nivelirajo več in ne potekajo več nujno pravokotno eden na drugega.

Navodila za delo

Za označitev vedno uporabite le sredino laserske točke oz. laserske linije.

Velikost laserske točke oz. širina laserske linije se z razdaljo spremeni.

Delo s stojalom (pribor)

Stojalo vam zagotavlja stabilno, po višini nastavljivo merilno podlago. Merilno napravo z nastavkom za stojalo 1/4" (9) namestite na navoj stojala (7) ali običajnega stojala za fotoaparate. Merilno napravo privijte z vijakom za pritrditev na stojalo.

Pred vklopom merilne naprave morate grobo naravnati stojalo.

Očala za opazovanje laserskega žarka (pribor)

Očala za opazovanje laserskega žarka filtrirajo svetlobo okolice. Tako se očesu zdi, da je svetloba laserja svetlejša.

▶ Očal za opazovanje laserskega žarka ne uporabljajte kot zaščitna očala. Očala za opazovanje laserskega žarka so namenjena boljšemu zaznavanju laserskega žarka. Ne nudijo zaščite pred laserskimi žarki.
▶ Očal za opazovanje laserskega žarka ne uporabljajte kot sončna očala v prometu.

Očala za opazovanje laserskega žarka ne omogočajo popolne UV-zaščite, obenem pa zmanjšujejo zaznavanje barv.

Primeri dela (glejte slike E-H)

Primeri za različne načine uporabe merilne naprave so na straneh s shematskimi prikazi.

Merilno napravo vedno postavite blizu površine ali roba, ki jo/ga želite preveriti, in dovolite, da se naprava pred pričetkom vsakega merjenja uravna.

218 | Slovenščina

Razmake med laserskim žarkom in površino ali robom vedno merite na dveh točkah, ki ležita karseda daleč narazen.

Vzdrževanje in servisiranje

Vzdrževanje in čiščenje

Merilna naprava naj bo vedno čista.

Merilne naprave nikoli ne potapljajte v vodo ali v druge tekočine.

Umazanijo obrišite z vlažno, mehko krpo. Ne uporabljajte čistilnih sredstev ali topil.

Še posebej redno čistite površine ob izstopni odprtini laserja in pazite, da krpa ne bo puščala vlaken.

Servisna služba in svetovanje uporabnikom

Servis vam bo dal odgovore na vaša vprašanja glede popravila in vzdrževanja izdelka ter nadomestnih delov. Tehnične skice in informacije glede nadomestnih delov najdete na:

www.bosch-pt.com

Boscheva skupina za svetovanje pri uporabi vam bo z veseljem odgovorila na vprašanja o naših izdelkih in pripadajočem priboru.

Ob vseh vprašanjih in naročilih rezervnih delov nujno sporočite 10-mestno številko na tipski ploščici izdelka.

Slovensko

Robert Bosch d.o.o.

Verovškova 55a

1000 Ljubljana

Tel.: [phone]

Fax: [phone]

Mail : [e-mail]

www.bosch.si

Odlaganje

Merilne naprave, pribor in embalažo oddajte v okolju prijazno recikliranje.

Merilnih naprav in baterij ne smete odvreči med gospodinjske odpadke!

Zgolj za države Evropske unije:

Odslužene merilne naprave (v skladu z Direktivo 2012/19/EU) in okvarjene ali izrabljene akumulatorske/navadne baterije (v skladu z Direktivo 2006/66/ES) je treba zbirati ločeno in jih okolju prijazno reciklirati.
