Gaminio tipas	Kryžminės linijos lazerinis nivelyras
Modelis	AdvancedLevel 360
Prekės numeris	3 603 F63 B..
Matmenys (I × P × A)	117 × 80 × 126 mm
Svoris (pagal EPTA 01:2014)	0,52 kg
Maitinimo šaltinis	4 × 1,5 V LR6 (AA) šarminės mangano baterijos
Veikimo trukmė (kryžminės linijos režimas)	Mažiausiai 4 val.
Lazerio klasė	2 klasė (IEC 60825-1:2014)
Lazerio linijos – bangos ilgis / galia	Žalia 500–540 nm, < 10 mW
Svirties taškas – bangos ilgis / galia	Raudona 630–650 nm, < 1 mW
Veikimo diapazonas (skersmuo)	Iki apytiksliai 24 m
Išlyginimo tikslumas – lazerio linijos	±0,4 mm/m
Išlyginimo tikslumas – svirties taškas	±1,0 mm/m
Savaiminio išsilyginimo diapazonas	±4°
Išsilyginimo laikas	≤ 4 s
Darbinė temperatūra	−5 °C iki +40 °C
Laikymo temperatūra	−20 °C iki +70 °C
Paskirtis	Vidaus patalpų horizontalių/vertikalių linijų ir svirties taškų nustatymas ir tikrinimas
Darbo režimai	Kryžminė linija, kryžminė linija ir svirties taškas, horizontali (visi su automatiniu išlyginimu arba nuolydžio funkcija)
Priežiūra	Laikykite švarų; nuvalykite drėgna, minkšta šluoste; nenaudokite ploviklių ar tirpiklių; reguliariai valykite lazerio išėjimo angos sritį
Saugos pastabos	2 klasės lazeris – nežiūrėkite į spindulį; laikykite magnetus atokiai nuo širdies stimuliatorių; nenaudokite sprogioje aplinkoje
Atsarginės dalys / servisas	Galima įsigyti www.bosch-pt.com; nurodykite 10 skaitmenų prekės numerį
Priedai	Trikojis (1/4" laikiklis), lazerio stebėjimo akiniai

Dažnai užduodami klausimai - AdvancedLevel 360 BOSCH

Kaip pakeisti baterijas mano Bosch AdvancedLevel 360?

Paspauskite baterijų skyriaus dangtelio fiksavimo mechanizmą, nuimkite dangtelį ir įdėkite 4 x 1,5 V LR6 (AA) baterijas. Įsitikinkite, kad poliškumas atitinka skyriuje nurodytą. Visada keiskite visas baterijas vienu metu.

Ką daro skirtingi darbo režimai?

Lazeris turi tris režimus: Kryžminė linija (horizontal 360° linija + viena vertikali linija), Kryžminė linija ir svirties taškas (horizontal 360° linija + dvi vertikalios linijos + svirties taškas apačioje) ir Horizontalus režimas (tik horizontali 360° linija). Paspauskite režimo mygtuką, kad perjungtumėte juos.

Koks yra savaiminio išsilyginimo diapazonas ir kas atsitinka, jei jis viršijamas?

Savaiminio išsilyginimo diapazonas yra ±4°. Jei prietaisas pakreipiamas daugiau nei tai, lazerio spinduliai pradės mirksėti, nurodydami, kad išlyginimas neįmanomas. Perstatykite prietaisą ant lygaus paviršiaus, kad įvyktų savaiminis išsilyginimas.

Ar galiu naudoti šį lazerinį nivelyrą lauke?

AdvancedLevel 360 yra skirtas naudoti patalpose. Naudojimas lauke gali sumažinti veikimo diapazoną dėl aplinkos šviesos ir nerekomenduojamas. Saugokite prietaisą nuo drėgmės ir tiesioginių saulės spindulių.

Kaip valyti lazerinį nivelyrą?

Prietaisą visada laikykite švarų. Niekada nepanardinkite į vandenį. Nuvalykite drėgna, minkšta šluoste. Nenaudokite ploviklių ar tirpiklių. Reguliariai valykite sritį aplink lazerio išėjimo angą, tikrindami, ar nėra pūkelių.

Ką rodo būsenos indikatorius?

Kai prietaisas įjungtas, būsenos indikatorius rodo: Žalia – automatinis išlyginimas aktyvus arba nuolydžio funkcija įjungta; Raudona – baterijos išsikrovusios (lazeriai išsijungia). Kai raudona, pakeiskite baterijas.

Kaip naudoti nuolydžio (pasvirimo) funkciją?

Paspauskite nuolydžio funkcijos mygtuką. Būsenos indikatorius užsidegs žaliai, o automatinis išlyginimas išsijungs. Tada galite laisvai pakreipti prietaisą. Lazerio linijos nebebus automatiškai horizontalios.

Kodėl lazerio spinduliai mirksi?

Mirksėjimas rodo, kad prietaisas yra už savaiminio išsilyginimo diapazono (±4°) arba kad išlyginimo negalima atlikti. Padėkite prietaisą ant lygaus paviršiaus ir palaukite, kol spinduliai nustos mirksėti.

Kaip pritvirtinti lazerį ant trikojo?

Naudokite 1/4" trikojo laikiklį prietaiso apačioje. Prisukite jį prie standartinio fotoaparato trikojo arba pateikto trikojo priedo. Priveržkite fiksavimo varžtą. Prieš įjungdami apytiksliai sulygiuokite trikojį.

Ar lazerinis nivelyras yra vandeniui atsparus?

Ne, jis nėra vandeniui atsparus. Saugokite matavimo prietaisą nuo drėgmės. Niekada nepanardinkite jo į vandenį ar kitus skysčius. Valymui tik nuvalykite drėgna šluoste.

NAUDOJIMO INSTRUKCIJA AdvancedLevel 360 BOSCH

Lietuvių k. Puslapis 242

عربية 251

259 فارسی

(8) 1 608 M00 05J (2) (3) Mode (1) (7) TT 150 0 603 691 100 (6) OFF ON BOSCH (4) (5) AdvancedLevel 360

Bosch Power Tools 1 609 92A 541 | (11.11.2019)

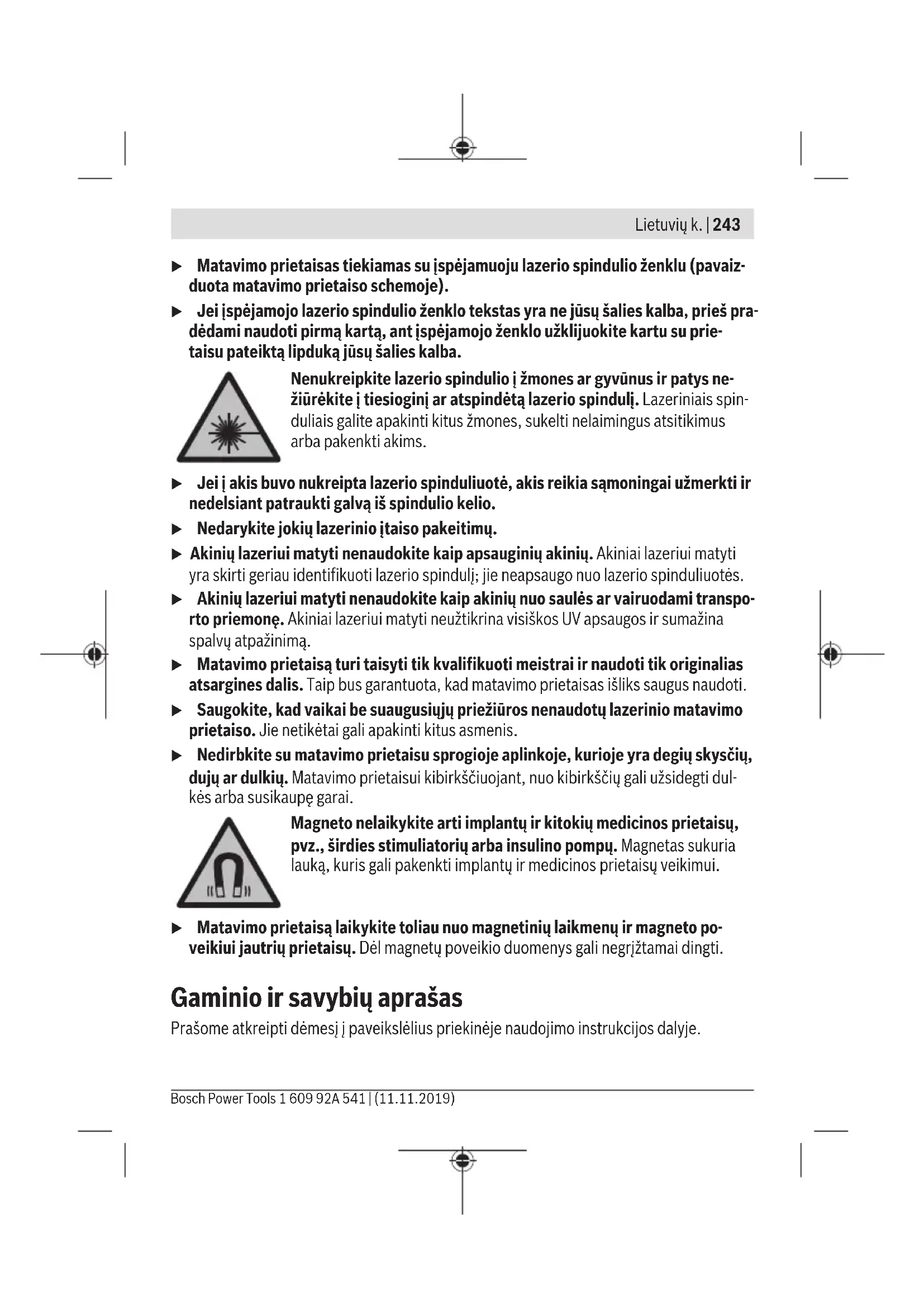

Kad su matavimo prietaisu dirbtumète nepavojingai ir saugiai, perskaitykite visas nuorodas ir jų laikykitės. Jei matavimo prietaisas naudojamas nesilaikant pateiktų nuorodu, gali būti pakenkta matavimo prietaise integruotiems apsauginiams įtaisams. Pasirūpinkite, kad įspėjamieji ženklai ant matavimo prietaiso visada būtų įskaitomi. IŠSAUGOKITE ŠIĄ INSTRUKCIJĄ IR ATIDUOKITE JĄ KARTU SU MATAVIMO PRIETAISU, JEI PERDUODATE Jİ KITAM SAVININKUI.

- Atsargiai – jei naudojami kitokie nei čia aprašyti valdymo ar justavimo įrenginiai arba taikomi kitokie metodai, spinduliavimas gali būti pavojingas.

Matavimo prietaisas tiekiamas su įspėjamuoju lazerio spindulio ženklu (pavaizduota matavimo prietaiso schemoje).
▶ Jei įspėjamojo lazerio spindulio ženklo tekstas yra ne jūsų šalies kalba, prieš pradėdami naudoti pirmą kartą, ant įspėjamojo ženklo užklijuokite kartu su prietaisu pateiktą lipduką jūsų šalies kalba.

Nenukreipkite lazerio spindulio i žmones ar gyvūnus ir patys nežiūrėkite i tiesioginį ar atspindėtą lazerio spindulį. Lazeriniais spin- duliais galite apakinti kitus žmones, sukelti nelaimingus atsitikimus arba pakenkti akims.

▶ Jei į akis buvo nukreipta lazerio spinduliuotė, akis reikia sąmoningai užmerkti ir nedelsiant patraukti galvą iš spindulio kelio.
▶ Nedarykite jokių lazerinio įtaiso pakeitimų.
- Akinių lazeriui matyti nenaudokite kaip apsauginių akinių. Akiniai lazeriui matyti yra skirti geriau identifikuoti lazerio spindulį; jie neapsaugo nuo lazerio spinduliuotės.
Akinių lazeriui matyti nenaudokite kaip akinių nuo saulės ar vairuodami transporto priemonę. Akiniai lazeriui matyti neužtikrina visiškos UV apsaugos ir sumažina spalvų atpažinimą.
Matavimo prietaisą turi taisyti tik kvalifikuoti meistrai ir naudoti tik originalias atsargines dalis. Taip bus garantuota, kad matavimo prietaisas išliks saugus naudoti.
▶ Saugokite, kad vaikai be suaugusiujų priežiūros nenaudotų lazerinio matavimo prietaiso. Jie netikėtai gali apakinti kitus asmenis.
Nedirbkite su matavimo prietaisu sprogioje aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Matavimo prietaisui kibirkščiuojant, nuo kibirkščių gali užsidegti dulkės arba susikaupę garai.

Magneto nelaikykite arti implantų ir kitokių medicinos prietaisų, pvz., širdies stimuliatorių arba insulino pompų. Magnetas sukuria lauką, kuris gali pakenkti implantų ir medicinos prietaisų veikimui.

Matavimo prietaisą laikykite toliau nuo magnetinių laikmenų ir magneto poveikiui jautrių prietaisų. Dėl magnetų poveikio duomenys gali negrįžtamai dingti.

Gaminio ir savybių aprašas

Prašome atkreipti dėmesį į paveikslėlius priekinėje naudojimo instrukcijos dalyje.

244 | Lietuvių k.

Naudojimas pagal paskirti

Matavimo prietaisas skirtas horizontalioms ir vertikalioms linijom nustatyti ir patikrinti bei statmens taškams pažymėti.

Matavimo prietaisas skirtas naudoti patalpose.

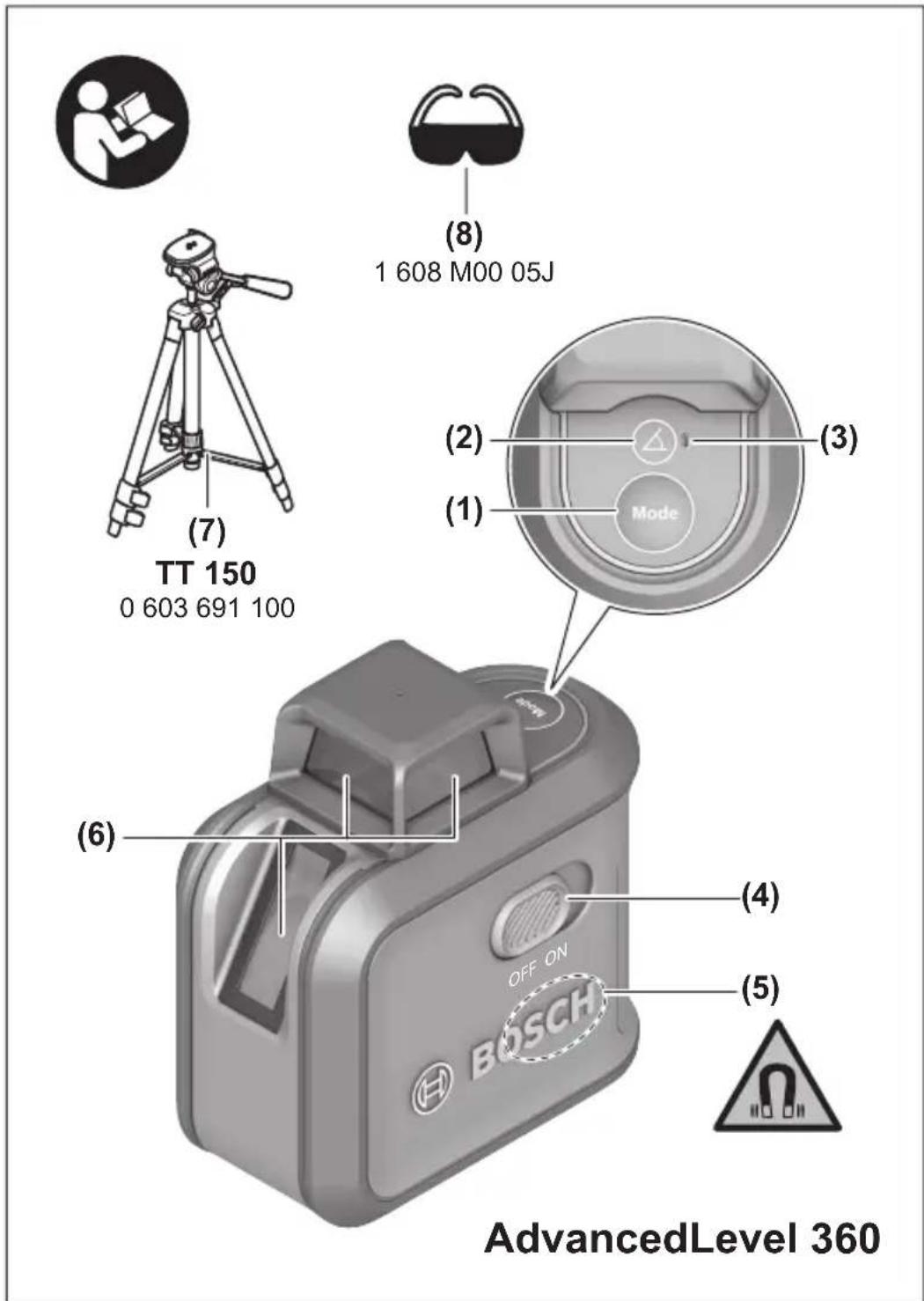

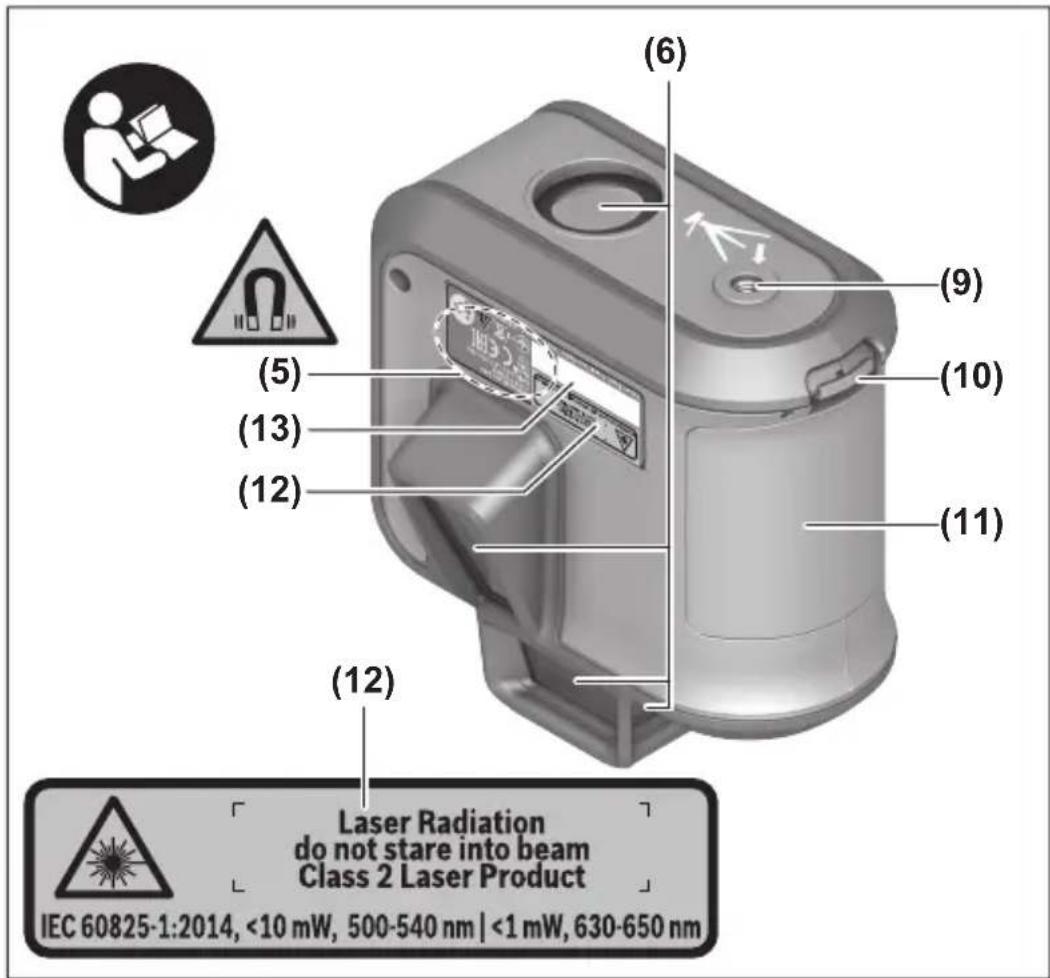

Pavaizduoti prietaiso elementai

Pavaizduotų sudedamųjų dalių numeriai atitinka matavimo prietaiso schemos numerius.

(1) Lazerio veikimo režimo mygtukas Mode
(2) Posvyrio funkcijos mygtukas
(3) Büsenos indikatoriai
(4) Jjungimo-išjungimo jungiklis
(5) Magnetas (viduje)
(6) Lazerio spindulio išėjimo anga
(7) Stovas ^A)
(8) Akiniai lazerio matomumui pagerinti ^A)
(9) Jungtis tvirtinti prie stovo 1/4"
(10) Baterijų skyriaus dangtelio fiksatorius
(11) Bateriju skyriaus dangtelis
(12) Įspėjamasis lazerio spindulio ženklas
(13) Serijos numeris

A) Pavaizduoti ar aprašyti priedai i tiekiamą standartinį komplektą nejeina. Visą papildomą irangą rasite mūsų papildomos irangos programoje.

Techniniai duomenys

Kryžminių linijų lazerinis nivelyras AdvancedLevel 360
Gaminio numeris	3 603 F63 B..
Veikimo nuotolis (skersmuo) maždaug ikiA)	24 m
Vertikalių lazerio linijų sklidimo kampas 120°
Niveliavimo tikslumasB)C)D)
– Lazerio linijos ±0,4 mm/m
– Statmens taškas ±1,0 mm/m
Savaiminio išsilyginimo diapazonas ±4°

1 609 92A 541 | (11.11.2019) Bosch Power Tools

Lietuvių k. | 245

Kryžminių linijų lazerinis nivelyras AdvancedLevel 360

Niveliavimo laikas ≤ 4 s
Darbinė temperatūra -5 °C ... +40 °C
Sandėliavimo temperatūra -20 °C ... +70 °C
Maks. eksploatavimo aukštis virš bazinio aukščio 2000 m
Maks. santykinis oro drėgnis 90 %
Užterštumo laipsnis pagalIEC 61010-1	2^E)
Lazerio klasė 2
Lazerio linijos
– Lazerio tipas 500–540 nm, < 10 mW
– Lazerio spindulio spalva žalia
– C_6	10
– Divergencija 50 × 10 mrad (visas kampas)
Statmens taškas
– Lazerio tipas 630–650 nm, < 1 mW
– Lazerio spindulio spalva raudona
– C_6	1
– Divergencija 0,8 mrad (visas kampas)
Sriegis prietaisui prie stovo tvirtinti 1/4"
Baterijos 4 × 1,5 V LR6 (AA)
Veikimo trukmė (kryžminių linijų režimu) mažiausiai	4 h
Svoris pagal„EPTA-Procedure 01:2014“	0,52 kg

246 | Lietuvių k.

Kryžminių linijų lazerinis nivelyras AdvancedLevel 360

Matmenys (ilgis × plotis × aukštis) 117 × 80 × 126 mm

A) Esant nepalankioms aplinkos sąlygoms (pvz., tiesiogiai šviečiant saulei), veikimo nuotolis gali sumažeti.
B) esant 20-25 °C
C) galioja dviejuose susikirtimo taškuose ir atitinkamose priešingose pusėse
D) Nurodytos vertės galioja esant normalios ir palankioms aplinkos sąlygoms (pvz., néra vibracijos, néra rūko, néra dūmu, néra tiesioginio saulės spinduliavimo). Po didelių temperatūros svyravimų gali atsirasti tikslumo nuokrypių.
E) Atsiranda tik nelaidžių nešvarumų, tačiau galima tikėtis aprasojimo sukelto laikino laidumo. Firminėje lentelėje esantis gaminio numeris (13) yra skirtas jūsų matavimo prietaisui vienareikšmiškai identifikuoti.

Montavimas

Bateriju įdėjimas/keitimas

Matavimo prietaisą patariama naudoti su šarminėmis mangano baterijomis.

Norėdami atidaryti baterijų skyriaus dangtelį (11), paspauskite fiksatorių (10) ir nuimkite baterijų skyriaus dangtelį. Jdėkite baterijas.

Jdėdami baterijas atkreipkite dėmesį j baterijų skyriaus viduje nurodytus baterijų polius.

Išsikrovus baterijoms, būsenos indikatorius (3) pradeda šviesti raudonai, o lazerio spin- duliai išjungiami.Išjunkite matavimo prietaisą ir pakeiskite baterijas.

Visada kartu pakeiskite visas baterijas. Naudokite tik vieno gamintojo ir vienodos talpos baterijas.

▶ Jei matavimo prietaiso ilgesnį laiką nenaudosite, išimkite iš jo baterijas. Ilgesnį laiką laikant baterijas matavimo prietaise, dėl korozijos jos gali pradėti irti ir savaime išsikrauti.

Naudojimas

Paruošimas naudoti

▶ Saugokite matavimo prietaisą nuo dręgmės ir tiesioginio saulės spindulių po- veikio.

Matavimo prietaisą saugokite nuo itin aukštos ir žemos temperatūros bei temperatūros svyravimų. Pvz., nepalikite jo ilgesniam laikui automobilyje. Esant didesniems temperatūros svyravimams, prieš jjungdami matavimo prietaisą, palaukite, kol

stabilizuosis jo temperatūra. Esant ypač aukštai ir žemai temperatūrai arba temperatūros svyravimams, gali būti pakenkiama matavimo prietaiso tikslumui.

▶ Saugokite, kad matavimo prietaisas nebūtu smarkiai sutrenktas ir nenukristu.
Pažeidus matavimo prietaisą gali būti pakenkiama tikslumui. Prietaisui nukritus arba jį sutrenkus, patikrinkite lazerio spindulio liniją su žinoma horizontalia ar vertikalia atskaitos linija.
▶ Jei matavimo prietaisą norite transportuoti, jį išjunkite. Prietaisą išjungus švytavimo mazgas užblokuojamas, nes prietaisui labai judant neužblokuotas mazgas gali būti pažeidžiamas.

ljungimas ir išjungimas

Norėdami matavimo prietaisą jjungti, jjungimo-išjungimo jungiklj (4) pastumkite į padėtį „ON“. Matavimo prietaisą jjungus, per priekinę ir viršutinę spindulio išėjimo angą (6) iš-kart išeina lazerio linijos.

▶ Nenukreipkite lazerio spindulio i kitus asmenis ar gyvūnus ir nežiūrėkite i lazerio spindulį patys, net ir būdami atokiau nuo prietaiso.

Norėdami matavimo prietaisą išjungti, jjungimo-išjungimo jungiklj (4) pastumkite į padėtį OFF. Prietaisą išjungus švytavimo mazgas užblokuojamas.

▶ Nepalikite ijungto matavimo prietaiso be priežiūros, o baigę su prietaisu dirbti, jį išjunkite. Lazerio spindulys gali apakinti kitus žmones.

Veikimo režimai

Šis matavimo prietaisas yra su keliais veikimo režimais, kuriuos jūs bet kada galite per-jungti:

• Kryžminių linijų režimas (žr. A pav.): sukuria horizontalią lazerio plokštumą (360° be-sisukanti lazerio linija) ir vertikalią lazerio liniją pirmyn,
• Kryžminių linijų ir statmens taško režimas (žr. B pav.): sukuria horizontalią ir (360° be-sisukanti lazerio linija), dvi vertikalias, lygiagrečias lazerio linijas bei vieną statmens tašką žemyn,
• Horizontalus režimas (žr. C pav.): sukuria horizontalia lazerio plokštumą (360° besiukanti lazerio linija).

ljungus matavimo prietaisą, jis pradeda veikti kryžminių linijų režimu su automatiniu niveliavimu. Norėdami pakeisti veikimo režimą, paspauskite lazerio veikimo režimo mygtuka Mode.(1)

Visi veikimo režimai galimi tiek su automatinio niveliavimo jtaisu, tiek su posvyrio funkcija.

248 | Lietuvių k.

Automatinio niveliavimo įtaisas

Darbas su automatinio niveliavimo įtaisu (žr. E-G pav.)

Dirbant su automatinio niveliavimo įtaisu, būsenos indikatorius (3) turi nešviesti. Jei reikia, spustelėję posvyrio funkcijos mygtuką (2) vėl jjunkite automatinio niveliavimo įtaisą – būsenos indikatorius užges.

Pastatykite matavimo prietaisą ant horizontalaus, tvirto pagrindo arba pritvirtinkite jį prie stovo (7).

Automatinis niveliavimo įtaisas savaiminio išsilyginimo diapazone ±4° esančius nelygumus išlygina automatiškai. Kai lazerio linijos nustoja judėti, niveliavimas yra baigtas.

Jei automatinio išlyginimo atlikti nejmanoma, pvz., jei plokštumos, ant kurios yra pastatytas matavimo prietaisas, nuokrypa nuo horizontalės yra didesnė kaip 4°, lazerio spinduliai pradeda mirksėti.

Tokiu atveju, matavimo prietaisą pastatykite horizontaliai ir palaukite, kol savaime susinivelius. Kai tik matavimo prietaisas grįžta į savaiminio susiniveliavimo diapazoną ±4°, la-zerio spinduliai pradeda šviesti nuolat.

Už savaiminio susiniveliavimo diapazono ±4° ribų dirbti su automatinio niveliavimo įtaisu galimybių nėra, nes negalima užtikrinti nei lazerio spindulių niveliavimo tikslumo, nei to, kad lazerio linijos viena kitos atžvilgiu eis stačiu kampu.

Jei veikimo metu matavimo prietaisas sujudinamas arba pakeičiama jo padėtis, jis automatiškai vėl suniveliuojamas. Kad dėl matavimo prietaiso pasislinkimo išvengtumėte klaidų, po kiekvieno niveliavimo patikrinkite horizontalios arba vertikalios lazerio linijos padėtį atskaitos taško atžvilgiu.

Darbas su posvyrio funkcija (žr. H pav.)

Norėdami dirbti su posvyrio funkcija, paspauskite posvyrio funkcijos mygtuką (2). Dirba- nt su posvyrio funkcija, būsenos indikatorius (3) šviečia žaliai.

Dirbant su posvyrio funkcija, automatinio niveliavimo įtaisas yra išjungtas. Matavimo prietaisą galite laikyti rankoje arba pastatyti ant pasvirusio pagrindo. Lazerio spinduliai nebeniveliuojami ir nebūtinai yra statmeni vienas kito atžvilgiu.

Darbo patarimai

Visada žymėkite tik lazerio taško ar lazerio linijos vidurį. Lazerio taško dydis ir la- zerio linijos plotis kinta priklausomai nuo atstumo.

Darbas su stovu (papildoma iranga)

Ant stovo prietaisas stovi stabiliai ir juo galima reguliuoti prietaiso aukštį. Naudodamiesi 1/4" jungtimi tvirtinti prie stovo (9), matavimo prietaisą prisukite prie stovo (7) sriegio

arba prie standartinio trikojo stovo. Matavimo prietaisą tvirtai prisukite stovo fiksuojamuoju varžtu.

Prieš jjungdami matavimo prietaisą, stovą apytiksliai išlyginkite.

Akiniai lazerio matomumui pagerinti (papildoma iranga)

Akiniai lazerio matomumui pagerinti išfiltruoja aplinkos šviesą. Todėl lazerio šviesa tampa akiai aiškiau matoma.

• Akinių lazeriui matyti nenaudokite kaip apsauginių akinių. Akiniai lazeriui matyti yra skirti geriau identifikuoti lazerio spindulį; jie neapsaugo nuo lazerio spinduliuotės.
  Akinių lazeriui matyti nenaudokite kaip akinių nuo saulės ar vairuodami transporto priemonę. Akiniai lazeriui matyti neužtikrina visiškos UV apsaugos ir sumažina spalvų atpažinimą.

Darbo pavyzdžiai (žr. E-H pav.)

Pavyzdžių apie matavimo prietaiso naudojimo galimybes rasite grafiniuose puslapiuose. Matavimo prietaisą visada pastatykite arti paviršiaus ar briaunos, kurią reikia patikrinti, ir prieš kiekvieną matavimą palaukite, kol jis susiniveliuos.

Atstumus tarp lazerio spindulio ir paviršiaus ar briaunos visada išmatuokite dviejuose, kaip galima toliau vienas nuo kito nutolusiouse taškuose.

Priežiūra ir servisas

Priežiūra ir valymas

Matavimo prietaisas visuomet turi būti švarus.

Nepanardinkite matavimo prietaiso j vandenj ir kitokius skysčius.

Visus nešvarumus nuvalykite drėgnu minkštu skudurėliu. Nenaudokite valymo priemonių ir tirpiklių.

Paviršius ties lazerio spindulio išėjimo anga valykite reguliariai. Atkreipkite dėmesį, kad po valymo neliktų prilipusių siūlelių.

Klientų aptarnavimo skyrius ir konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informacijos apie atsargines dalis rasite interneto puslapyje: www.bosch-pt.com

Bosch konsultavimo tarnybos specialistai mielai pakonsultuos Jus apie gaminius ir jų papildomą įrangą.

leškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje.

250 | Lietuvių k.

Lietuva

Bosch jrankių servisas

Informacijos tarnyba: [phone]

İrankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Šalinimas

Matavimo prietaisai, papildoma jranga ir pakuotė turi būti surenkami ir perdirbami aplinkai nekenksmingu būdu.

Matavimo prietaisų ir baterijų nemeskite į buitinių atliekų konteinerį!

Tik ES šalims:

Pagal Europos direktyvą 2012/19/ES, naudoti nebetinkami matavimo prietaisai ir, pagal Europos direktyvą 2006/66/EB, pažeisti ir išeikvoti akumuliatoriai bei baterijos turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.
