| Produkttype | Krydslinjelaserniveau |
| Model | AdvancedLevel 360 |
| Artikelnummer | 3 603 F63 B.. |
| Mål (L × B × H) | 117 × 80 × 126 mm |
| Vægt (ifølge EPTA 01:2014) | 0.52 kg |
| Strømkilde | 4 × 1,5 V LR6 (AA) alkaliske manganbatterier |
| Driftstid (krydslinjetilstand) | Mindst 4 timer |
| Laserklasse | Klasse 2 (IEC 60825-1:2014) |
| Laserlinjer – Bølgelængde / Effekt | Grøn 500–540 nm, < 10 mW |
| Lodpunkt – Bølgelængde / Effekt | Rød 630–650 nm, < 1 mW |
| Arbejdsområde (diameter) | Op til ca. 24 m |
| Nivelleringsnøjagtighed – Laserlinjer | ±0,4 mm/m |
| Nivelleringsnøjagtighed – Lodpunkt | ±1,0 mm/m |
| Selvnivelleringsområde | ±4° |
| Nivelleringstid | ≤ 4 sek. |
| Driftstemperatur | −5 °C til +40 °C |
| Opbevaringstemperatur | −20 °C til +70 °C |
| Tilsigtet anvendelse | Indendørs bestemmelse og kontrol af vandrette/lodrette linjer og lodpunkter |
| Driftstilstande | Krydslinje, krydslinje & lodpunkt, vandret (alle med auto-nivellering eller hældningsfunktion) |
| Vedligeholdelse | Hold rent; aftør med fugtig, blød klud; ingen rengøringsmidler eller opløsningsmidler; rengør jævnligt laserudgangsområdet |
| Sikkerhedsanvisninger | Klasse 2 laser – stir ikke ind i strålen; hold magneter væk fra pacemakere; må ikke anvendes i eksplosive atmosfærer |
| Reservedele / Service | Tilgængelig på www.bosch-pt.com; medtag 10-cifret artikelnummer |
| Tilbehør | Stativ (1/4" fatning), laserbeskyttelsesbriller |
Ofte stillede spørgsmål - AdvancedLevel 360 BOSCH
Brugerspørgsmål om AdvancedLevel 360 BOSCH
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Laser niveau i PDF-format gratis! Find din vejledning AdvancedLevel 360 - BOSCH og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. AdvancedLevel 360 af mærket BOSCH.
BRUGSANVISNING AdvancedLevel 360 BOSCH

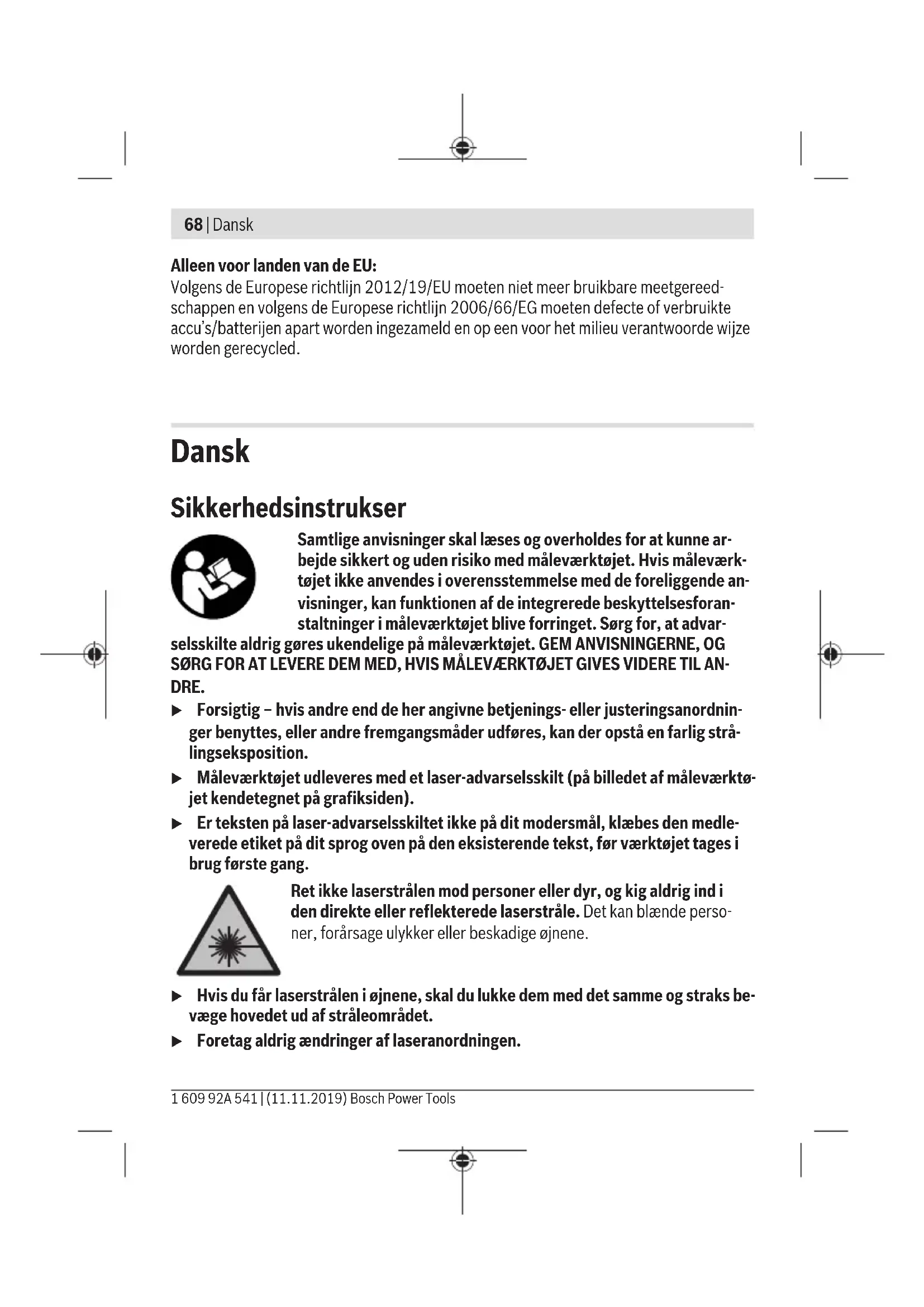

Sikkerhedsinstrukser
Samtlige anvisninger skal læses og overholdes for at kunne arbejde sikkert og uden risiko med måleværktøjet. Hvis måleværktøjet ikke anvendes i overensstemmelse med de foreliggende anvisninger, kan funktionen af de integrerede beskyttelsesforanstaltninger i måleværktøjet blive forringet. Sørg for, at advarselsskilte aldrig gøres ukendelige på måleværktøjet. GEM ANVISNINGERNE, OG S∅RG FOR AT LEVERE DEM MED, HVIS MÅLEVÆRKT∅JET GIVES VIDERE TIL ANDRE.
Forsigtig – hvis andre end de her angivne betjenings- eller justeringsanordninger benyttes, eller andre fremgangsmåder udføres, kan der opstå en farlig strålingseksposition.
Måleværktøjet udleveres med et laser-advarselsskilt (på billedet af måleværktøjet kendetegnet på grafiksiden).
Er teksten på laser-advarselsskiltet ikke på dit modersmål, klæbes den medleverede etiket på dit sprog oven på den eksisterende tekst, før værktøjet tages i brug første gang.
Ret ikke laserstrålen mod personer eller dyr, og kig aldrig ind i den direkte eller reflekterede laserstråle. Det kan blænde personer, forårsage ulykker eller beskadige øjnene.
Hvis du får laserstrålen i øjnene, skal du lukke dem med det samme og straks bevæge hovedet ud af stråleområdet.
▶ Foretag aldrig ændringer af laseranordningen.
▶ Brug ikke laserbrillerne som beskyttelsesbriller. Med laserbrillerne kan man lettere få øje på laserstrålen, men de beskytter ikke mod laserstråling.
▶ Brug ikke laserbrillerne som solbriller eller i trafikken. Laserbrillerne giver ikke fuldstændig UV-beskyttelse, og de nedsætter farveopfattelsen.
Sørg for, at reparationer på måleværktøjet kun udføres af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Dermed sikres størst mulig sikkerhed i forbindelse med måleværktøjet.
▶ Lad ikke børn benytte måleværktøjet uden opsyn. De kan utilsigtet blænde personer.
Brug ikke måleværktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. I måleværktøj kan der dannes gnister, som kan an-tænde støvet eller dampene.
Magneten må ikke komme i nærheden af implantater og andet medicinsk udstyr som f.eks. pacemakere eller insulinpumper.
Magneten danner et magnetfelt, som kan påvirke implantaternes eller det medicinske udstyrs funktion negativt.
Anbring ikke måleværktøjet i nærheden af magnetiske datamedier og magnetisk følsomt udstyr. Magneterne kan forårsage uopretteligt datatab.
Vær opmærksom på alle illustrationer i den forreste del af betjeningsvejledningen.
Beregnet anvendelse
Måleværktøjet er beregnet til at finde og kontrollere vandrette og lodrette linjer samt lodpunkter.
Måleværktøjet er egnet til indendørs anvendelse.
Viste komponenter
Nummereringen af de illustrerede komponenter refererer til illustrationen af måleværktø-jet på illustrationssiden.
(1) Knap til laser-driftsmåde Mode
(2) Knap til hældningsfunktion
(3) Statusvisning
(4) Tænd/sluk-kontakt
70 | Dansk
(5) Magnet (indvendigt)
(6) Udgangsåbning laserstråling
(7) Stativ ^A)
(8) Laserbriller ^A)
(9) Stativholder 1/4"
(10) Låsning af batteridæksel
(11) Batteridæksel
(12) Laseradvarselsskilt
(13) Serienummer
A) Tilbehør, som er illustreret og beskrevet i betjeningsvejledningen, er ikke indeholdt i leveringen. Det fuldstændige tilbehør findes i vores tilbehørsprogram.
Tekniske data
| Krydslinjelaser AdvancedLevel 360 | |
| Varenummer | 3 603 F63 B.. |
| Arbejdsområde (diameter) op til ca. ^A) | 24 m |
| Åbningsvinkel på vertikale laserlinjer 120° | |
| Nivelleringsnøjagtighed ^B)C)D) | |
| – Laserlinjer ±0,4 mm/m | |
| – Lodpunkt ±1,0 mm/m | |
| Selvnivelleringsområde ±4° | |
| Nivelleringstid ≤ 4 s | |
| Driftstemperatur -5 °C ... +40 °C | |
| Opbevaringstemperatur -20 °C ... +70 °C | |
| Maks. anvendelseshøjde over referencehøjde 2000 m | |
| Relativ luftfugtighed maks. 90 % | |
| Tilsmudsningsgrad iht. | 2^E) |
| IEC 61010-1 | |
| Laserklasse 2 | |
| Laserlinjer | |
| – Lasertype 500–540 nm, < 10 mW | |
1 609 92A 541 | (11.11.2019) Bosch Power Tools
Dansk | 71
Krydslinjelaser AdvancedLevel 360
| – Laserstrålens farve grøn | |
| – C_6 | 10 |
| – Divergens 50 × 10 mrad (360°-vinkel) | |
| Lodpunkt | |
| – Lasertype 630–650 nm, < 1 mW | |
| – Laserstrålens farve rød | |
| – C_6 | 1 |
| – Divergens 0,8 mrad (360°-vinkel) | |
| Stativholder 1/4" | |
| Batterier 4 × 1,5 V LR6 (AA) | |
| Driftsvarighed (ved krydslinjedrift) mindst 4 h | |
| Vægt iht. | 0,52 kg |
| EPTA-Procedure 01:2014 | |
| Mål (længde × bredde × højde) 117 × 80 × 126 mm |
A) Arbejdsområdet kan forringes af ugunstige omgivelsesbetingelser (f.eks. direkte sollys).
B) ved 20-25°C
C) gælder de to krydsningspunkter og de modsatliggende sider
D) De angivne værdier forudsætter normale til gunstige omgivelsesbetingelser (f.eks. ingen vibration, ingen tåge, ingen røg, ingen direkte sollys). Efter kraftige temperatursvingninger kan der forekommer nøjagtighedsafvigelser.
E) Der forekommer kun en ikke-ledende tilsmudsning, idet der dog lejlighedsvis må forventes en midlertidig ledeevne forårsaget af tildugning.
Serienummeret (13) på typeskiltet bruges til entydig identifikation af måleværktøjet.
Montering
Isætning/skift af batterier
Det anbefales at bruge alkaliske manganbatterier til måleværktøjet.
Låget til batterirummet (11) åbnes ved at trykke på låsen (10) og tage låget til batterirummet af. Isæt batterierne.
Sørg i den forbindelse for, at polerne vender rigtigt som vist på indersiden af batterirummet.
72 | Dansk
Hvis batterierne er afladet, lyser statusvisningen (3) rødt, og laserstrålerne deaktiveres. Sluk måleværktøjet, og skift batterier.
Udskift altid alle batterier samtidig. Brug kun batterier fra en og samme producent og med samme kapacitet.
Tag batterierne ud af måleværktøjet, hvis det ikke skal bruges i længere tid. Batterierne kan korrodere og aflade sig selv, hvis de bliver siddende i længere tid.
Brug
Ibrugtagning
▶ Beskyt måleværktøjet mod fugt og direkte sollys.
Udsæt ikke måleværktøjet for ekstreme temperaturer eller temperatursvingninger. Lad det f.eks. ikke ligge i længere tid i bilen. Ved større temperatursvingninger skal måleværktøjets temperatur tilpasse sig, før det tages i brug. Ved ekstreme temperaturer eller temperatursvingninger kan måleværktøjets præcision påvirkes.
▶ Undgå, at måleværktøjet udsættes for kraftige stød eller tabes. Hvis måleværktøjet bliver beskadiget, kan det resultere i unøjagtige målinger. Hvis det alligevel udsættes for et kraftigt stød eller tabes, skal laserlinjen efterfølgende kontrolleres ved at sammenligne den med en kendt vandret eller lodret referencelinje.
▶ Sluk måleværktøjet, när du transporterer det. Ved slukning låses pendulenheden, som ellers kan beskadiges ved kraftige bevægelser.
Tænd/sluk
For at tænde måleværktøjet skal du skubbe tænd/sluk-knappen (4) til positionen "ON". Straks efter tænding udsender måleværktøjet laserlinjer fra forreste og øverste udgangsåbning (6).
▶ Ret ikke laserstrålen mod personer eller dyr og ret ikke blikket ind i laserstrålen, heller ikke fra stor afstand.
Hvis du vil slukke måleværktøjet, skal du skubbe tænd/sluk-knappen (4) til positionen "OFF". Ved stop låses pendulenheden.
Lad ikke det tændte måleværktøj være uden opsyn, og sluk måleværktøjet efter brug. Andre personer kan blive blændet af laserstrålen.
Driftstilstande
Måleværktøjet har flere driftsmåder, som du altid kan skifte imellem:
- Krydslinjedrift (se billede A): viser et vandret laserniveau (360° omløbende laserlinje) og en lodret laserlinje fremad,
- Krydslinje- og lodpunktsdrift (se billede B): viser et vandret laserniveau (360° omløbende laserlinje), to lodrette, ortogonale laserlinjer samt et lodpunkt nedad,
- Horisontaldrift (se billede C): viser et vandret laserniveau (360° omløbende laserlinje).
Efter aktivering befinder måleværktøjet sig i krydslinjedrift med nivelleringsautomatik.
Hvis du vil skifte driftsmåde, skal du trykke på knappen til laser-driftsmåde Mode (1).
Alle driftsmåder kan anvendes med både nivelleringsautomatik og hældningsfunktion.
Nivelleringsautomatik
Arbejde med nivelleringsautomatik (se billede E-G)
Ved arbejde med nivelleringsautomatik må statusvisningen (3) ikke lyse. Tænd nivelleringsautomatikken igen, så statusvisningen forsvinder, ved at trykke på knappen til hældningsfunktion (2).
Stil måleværktøjet på et vandret, fast underlag, eller fastgør det på stativet (7).
Nivelleringsautomatikken udligner automatisk ujævnheder i selvnivelleringsområdet på ±4°. Nivelleringen er afsluttet, så snart laserlinjerne ikke længere bevæger sig.
Hvis automatisk nivellering ikke er mulig, f.eks. fordi måleværktøjets ståflade afviger mere end 4° fra vandret, begynder laserstrålerne at blinke.
Opstil i så fald måleværktøjet vandret, og vent på selvnivelleringen. Så snart måleværktøjet befinder sig inden for selvnivelleringsområdet på ±4°, lyser laserstrålerne konstant.
Uden for selvnivelleringsområdet på ±4° er det ikke muligt at arbejde med nivelleringsautomatik, da hverken laserstrålerne nivelleringsnøjagtighed eller den højre vinkel mellem laserstrålerne kan garanteres.
Ved rystelser eller positionsændringer under driften nivelleres måleværktøjet igen automatisk. Kontrollér efter gennivellering de vandrette/lodrette laserlinjers position i forhold til referencepunkterne for at undgå fejl ved en forskydning af måleværktøjet.
Arbejde med hældningsfunktion (se billede H)
Tryk på knappen til hældningsfunktion (2) for at arbejde med hældningsfunktionen. Når hældningsfunktionen er aktiveret, lyser statusvisningen (3) grønt.
Ved arbejde med hældningsfunktionen er nivelleringsautomatikken slået fra. Du kan holde måleværktøjet frit i hånden eller stille det på et hældende underlag. Laserstrålerne nivelleres ikke mere og forløber ikke mere nødvendigvis lodret i forhold til hinanden.
Arbejdsvejledning
Brug altid kun laserpunktets/laserlinjens midte til marking. Laserpunktets størrelse og laserlinjens bredde ændres i takt med afstanden.
74 | Dansk
Arbejde med stativ (tilbehør)
Et stativ udgør et stabilt, højdejusterbart måleunderlag. Sæt måleværktøjet med 1/4"-stativholderen (9) på stativets (7) gevind eller på et normalt fotostativs gevind. Skru måleværktøjet fast igen med stativets låseskrue.
Juster stativet groft, før du tænder måleværktøjet.
Laserbriller (tilbehør)
Laserbrillerne filtrerer det omgivende lys fra. Derved fremstår laserens lys lysere for øjet.
▶ Brug ikke laserbrillerne som beskyttelsesbriller. Med laserbrillerne kan man lettere få øje på laserstrålen, men de beskytter ikke mod laserstråling.
Brug ikke laserbrillerne som solbriller eller i trafikken. Laserbrillerne giver ikke fuldstændig UV-beskyttelse, og de nedsætter farveopfattelsen.
Arbejdseksempler (se billeder E-H)
Eksempler på anvendelsesmuligheder for måleværktøjet finder du på illustrationssiderne.
Stil altid måleværktøjet tæt på den flade eller kant, der skal kontrolleres, og lad det altid foretage indnivellering før start af en måling.
Mål altid afstande mellem laserstrålen og en flade eller kant ved to punkter, der ligger længst muligt fra hinanden.
Hold altid måleværktøjet rent.
Dyp ikke måleværktøjet i vand eller andre væsker.
Tør snavs af med en fugtig, blød klud. Brug ikke rengørings- eller opløsningsmiddel.
Rengør især flader ved laserens udgangsåbning regelmæssigt, og vær opmærksom på fnug.
Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosionstegninger og oplysninger om reservedele finder du også
Bosch-anvendelsesrådgivningsteamet hjælper dig gerne, hvis du har spørgsmål til produkter og tilbehørsdele.
Produktets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.
Dansk
Måleværktøjer, tilbehør og emballage skal genbruges på en miljøvenlig måde.
Smid ikke måleværktøjer og batterier ud sammen med husholdningsaffaldet!
Gælder kun i EU-lande:
Iht. det europæiske direktiv 2012/19/EU skal kasseret måleværktøj og iht. det europæiske direktiv 2006/66/EF skal defekte eller opbrugte akkuer/batterier indsamles separat og genbruges iht. gældende miljøforskrifter.
Svensk
Säkerhetsanvisningar
Sikkerhetsanvisninger
A) Illustrert eller beskrevet tilbehør inngår ikke i standard-leveransen. Det komplette tilbehøret finner du i vårt tilbehørsprogram.
Tekniske data
| Krysslinjelaser AdvancedLevel 360 | |
| Artikkelnummer | 3 603 F63 B.. |
| Arbeidsområde (med lasermåltavle) inntil ca. A) | 24 m |
| Åpningsvinkel vertikale laserlinjer 120° | |
| Nivelleringsnøyaktighet B)C)D) | |
| - Laserlinjer ±0,4 mm/m | |
| - Loddpunkt ±1,0 mm/m | |
| Selvnivelleringsområde ±4° | |
| Nivelleringstid ≤ 4 s | |
| Driftstemperatur -5 °C ... +40 °C | |
| Lagringstemperatur -20 °C ... +70 °C | |
| Maks. brukshøyde over referansehøyde 2000 m | |
| Maks. relativ luftfuktighet 90 % | |
| Forurensningsgrad i henhold til IEC 61010-1 | 2E) |
| Laserklasse 2 | |
| Laserlinjer | |
| - Lasertype 500–540 nm, < 10 mW | |
| - Farge på laserstrålen Grønt | |
| - C6 | 10 |
| - Divergens 50 × 10 mrad | (360-graders vinkel) |
| Loddpunkt | |
| - Lasertype 630–650 nm, < 1 mW | |
| - Farge på laserstrålen Rødt | |
| - C6 | 1 |
Bosch Power Tools 1 609 92A 541 | (11.11.2019)
86 | Norsk
Måleverktøyet må ikke senkes ned i vann eller andre væsker.
