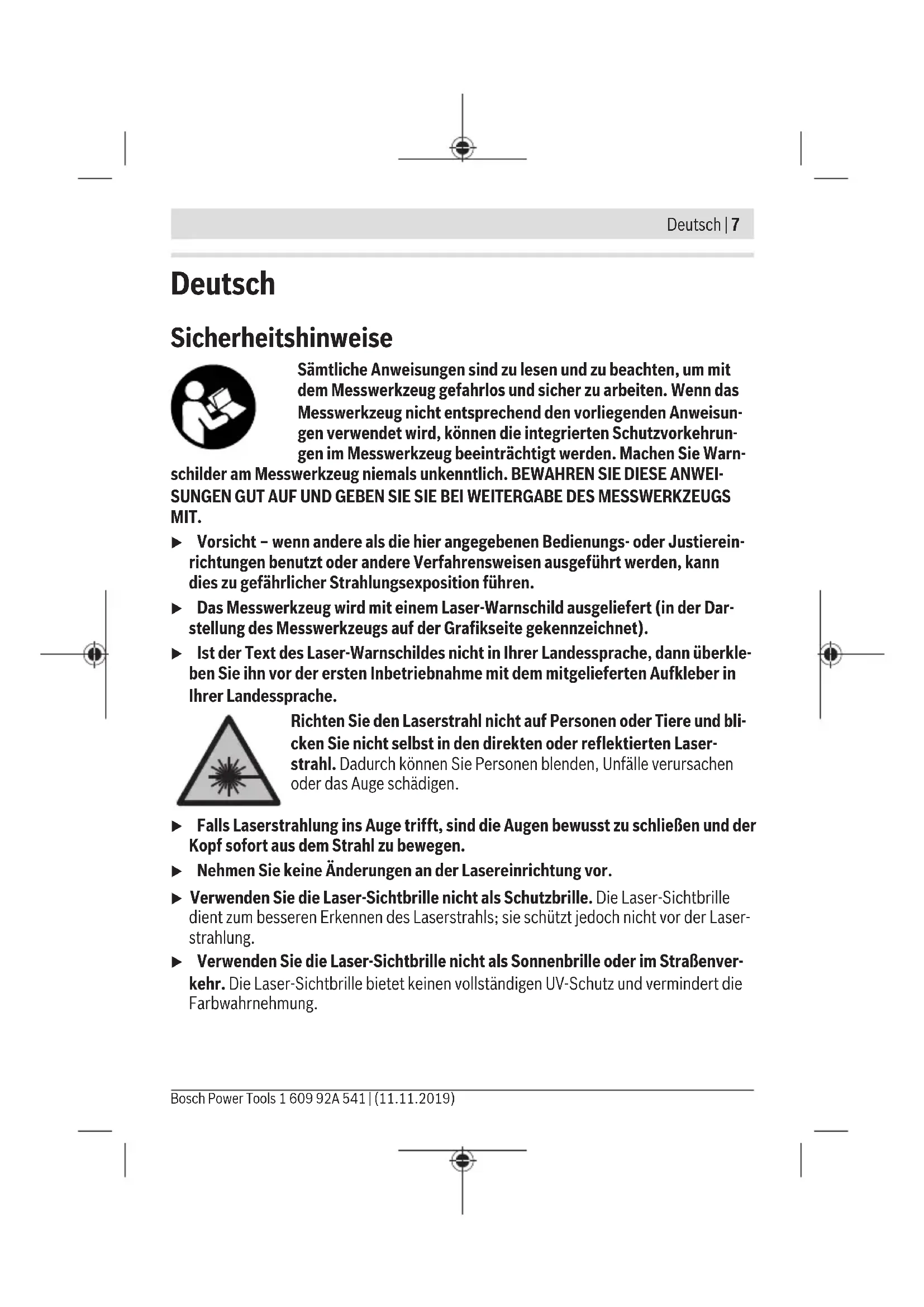

1 609 92A 541 | (11.11.2019) Bosch Power ToolsDeutsch | 7 Deutsch Sicherheitshinweise Sämtliche Anweisungen sind zu lesen und zu beachten, um mit dem Messwerkzeug gefahrlos und sicher zu arbeiten. Wenn das Messwerkzeug nicht entsprechend den vorliegenden Anweisun- gen verwendet wird, können die integrierten Schutzvorkehrun- gen im Messwerkzeug beeinträchtigt werden. Machen Sie Warn- schilder am Messwerkzeug niemals unkenntlich. BEWAHREN SIE DIESE ANWEI- SUNGEN GUT AUF UND GEBEN SIE SIE BEI WEITERGABE DES MESSWERKZEUGS MIT. u Vorsicht – wenn andere als die hier angegebenen Bedienungs- oder Justierein- richtungen benutzt oder andere Verfahrensweisen ausgeführt werden, kann dies zu gefährlicher Strahlungsexposition führen. u Das Messwerkzeug wird mit einem Laser-Warnschild ausgeliefert (in der Dar- stellung des Messwerkzeugs auf der Grafikseite gekennzeichnet). u Ist der Text des Laser-Warnschildes nicht in Ihrer Landessprache, dann überkle- ben Sie ihn vor der ersten Inbetriebnahme mit dem mitgelieferten Aufkleber in Ihrer Landessprache. Richten Sie den Laserstrahl nicht auf Personen oder Tiere und bli- cken Sie nicht selbst in den direkten oder reflektierten Laser- strahl. Dadurch können Sie Personen blenden, Unfälle verursachen oder das Auge schädigen. u Falls Laserstrahlung ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen. u Nehmen Sie keine Änderungen an der Lasereinrichtung vor. u Verwenden Sie die Laser-Sichtbrille nicht als Schutzbrille. Die Laser-Sichtbrille dient zum besseren Erkennen des Laserstrahls; sie schützt jedoch nicht vor der Laser- strahlung. u Verwenden Sie die Laser-Sichtbrille nicht als Sonnenbrille oder im Straßenver- kehr. Die Laser-Sichtbrille bietet keinen vollständigen UV-Schutz und vermindert die Farbwahrnehmung. Bosch Power Tools 1 609 92A 541 | (11.11.2019)8 | Deutsch u Lassen Sie das Messwerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Messwerkzeuges erhalten bleibt. u Lassen Sie Kinder das Laser-Messwerkzeug nicht unbeaufsichtigt benutzen. Sie könnten unbeabsichtigt Personen blenden. u Arbeiten Sie mit dem Messwerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Im Messwerk- zeug können Funken erzeugt werden, die den Staub oder die Dämpfe entzünden. Bringen Sie den Magnet nicht in die Nähe von Implantaten oder sonstigen medizinischen Geräten, wie z.B. Herzschrittmacher oder Insulinpumpe. Durch den Magnetwird ein Feld erzeugt, das die Funktion von Implantaten oder medizinischen Geräten beeinträchti- gen kann. u Halten Sie das Messwerkzeug fern von magnetischen Datenträgern und magne- tisch empfindlichen Geräten. Durch die Wirkung der Magnete kann es zu irreversi- blen Datenverlusten kommen. Produkt- und Leistungsbeschreibung Bitte beachten Sie die Abbildungen im vorderen Teil der Betriebsanleitung. Bestimmungsgemäßer Gebrauch Das Messwerkzeug ist bestimmt zum Ermitteln und Überprüfen von waagerechten und senkrechten Linien sowie Lotpunkten. Das Messwerkzeug ist zur Verwendung im Innenbereich geeignet. Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Messwerkzeugs auf der Grafikseite. (1) Taste für Laser-Betriebsart Mode (2) Taste Neigungsfunktion (3) Statusanzeige (4) Ein-/Ausschalter (5) Magnet (im Innern) (6) Austrittsöffnung Laserstrahlung (7) Stativ

(9) Stativaufnahme 1/4" (10) Arretierung des Batteriefachdeckels (11) Batteriefachdeckel (12) Laser-Warnschild (13) Seriennummer

Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm. Technische Daten Kreuzlinienlaser AdvancedLevel 360 Sachnummer 3 603 F63 B.. Arbeitsbereich (Durchmesser) bis ca.

24 m Öffnungswinkel vertikale Laserlinien 120° Nivelliergenauigkeit B)C)D) – Laserlinien ±0,4mm/m – Lotpunkt ±1,0mm/m Selbstnivellierbereich ±4° Nivellierzeit ≤4s Betriebstemperatur −5 °C…+40 °C Lagertemperatur –20 °C…+70 °C max. Einsatzhöhe über Bezugshöhe 2000m relative Luftfeuchte max. 90% Verschmutzungsgrad entsprechend IEC61010‑1

Laserklasse 2 Laserlinien – Lasertyp 500–540nm, <10mW – Farbe des Laserstrahls grün – C

– Divergenz 50×10mrad (Vollwinkel) Bosch Power Tools 1 609 92A 541 | (11.11.2019)10 | Deutsch Kreuzlinienlaser AdvancedLevel 360 Lotpunkt – Lasertyp 630–650nm, <1mW – Farbe des Laserstrahls rot – C

– Divergenz 0,8mrad (Vollwinkel) Stativaufnahme 1/4" Batterien 4×1,5V LR6(AA) Betriebsdauer (bei Kreuzlinienbetrieb) mindestens 4h Gewicht entsprechend EPTA-Procedure 01:2014 0,52kg Maße (Länge× Breite× Höhe) 117× 80× 126mm A) Der Arbeitsbereich kann durch ungünstige Umgebungsbedingungen (z.B. direkte Sonnenein- strahlung) verringert werden.

bei 20–25°C C) gültig an den zwei Kreuzungspunkten und den jeweils gegenüberliegenden Seiten D) Die angegebenen Werte setzen normale bis günstige Umgebungsbedingungen (z.B. keine Vibra- tion, kein Nebel, kein Rauch, keine direkte Sonneneinstrahlung) voraus. Nach starken Tempera- turschwankungen kann es zu Genauigkeitsabweichungen kommen. E) Es tritt nur eine nicht leitfähige Verschmutzung auf, wobei jedoch gelegentlich eine vorüberge- hende durch Betauung verursachte Leitfähigkeit erwartet wird. Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Seriennummer (13) auf dem Typen- schild. Montage Batterien einsetzen/wechseln Für den Betrieb des Messwerkzeugs wird die Verwendung von Alkali-Mangan-Batterien empfohlen. Zum Öffnen des Batteriefachdeckels(11) drücken Sie auf die Arretierung(10) und neh- men den Batteriefachdeckel ab. Setzen Sie die Batterien ein. Achten Sie dabei auf die richtige Polung entsprechend der Darstellung auf der Innenseite des Batteriefachs. Sind die Batterien leer, dann leuchtet die Statusanzeige(3) rot und die Laserstrahlen werden abgeschaltet. Schalten Sie das Messwerkzeug aus und wechseln Sie die Batteri- en. 1 609 92A 541 | (11.11.2019) Bosch Power ToolsDeutsch | 11 Ersetzen Sie immer alle Batterien gleichzeitig. Verwenden Sie nur Batterien eines Her- stellers und mit gleicher Kapazität. u Nehmen Sie die Batterien aus dem Messwerkzeug, wenn Sie es längere Zeit nicht benutzen. Die Batterien können bei längerer Lagerung im Messwerkzeug korro- dieren und sich selbst entladen. Betrieb Inbetriebnahme u Schützen Sie das Messwerkzeug vor Nässe und direkter Sonneneinstrahlung. u Setzen Sie das Messwerkzeug keinen extremen Temperaturen oder Temperatur- schwankungen aus. Lassen Sie es z.B. nicht längere Zeit im Auto liegen. Lassen Sie das Messwerkzeug bei größeren Temperaturschwankungen erst austemperieren, be- vor Sie es in Betrieb nehmen. Bei extremen Temperaturen oder Temperaturschwan- kungen kann die Präzision des Messwerkzeugs beeinträchtigt werden. u Vermeiden Sie heftige Stöße oder Stürze des Messwerkzeugs. Durch Beschädi- gungen des Messwerkzeugs kann die Genauigkeit beeinträchtigt werden. Vergleichen Sie nach einem heftigen Stoß oder Sturz die Laserlinie zur Kontrolle mit einer bekann- ten waagerechten oder senkrechten Referenzlinie. u Schalten Sie das Messwerkzeug aus, wenn Sie es transportieren. Beim Ausschal- ten wird die Pendeleinheit verriegelt, die sonst bei starken Bewegungen beschädigt werden kann. Ein-/Ausschalten Zum Einschalten des Messwerkzeugs schieben Sie den Ein-/Ausschalter(4) in die Posi- tion „ON“. Das Messwerkzeug sendet sofort nach dem Einschalten Laserlinien aus der vorderen und der oberen Austrittsöffnung(6). u Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den Laserstrahl, auch nicht aus größerer Entfernung. Zum Ausschalten des Messwerkzeugs schieben Sie den Ein-/Ausschalter (4) in Position OFF. Beim Ausschalten wird die Pendeleinheit verriegelt. u Lassen Sie das eingeschaltete Messwerkzeug nicht unbeaufsichtigt und schalten Sie das Messwerkzeug nach Gebrauch ab. Andere Personen könnten vom Laser- strahl geblendet werden. Bosch Power Tools 1 609 92A 541 | (11.11.2019)12 | Deutsch Betriebsarten Das Messwerkzeug verfügt über mehrere Betriebsarten, zwischen denen Sie jederzeit wechseln können: – Kreuzlinienbetrieb (siehe BildA): erzeugt eine waagerechte Laserebene (360° umlau- fende Laserlinie) und eine senkrechte Laserlinie nach vorn, – Kreuzlinien- und Lotpunktbetrieb (siehe BildB): erzeugt eine waagerechte Laser- ebene (360° umlaufende Laserlinie), zwei senkrechte, orthogonale Laserlinien sowie einen Lotpunkt nach unten, – Horizontalbetrieb (siehe BildC): erzeugt eine waagerechte Laserebene (360° umlau- fende Laserlinie). Nach dem Einschalten befindet sich das Messwerkzeug im Kreuzlinienbetrieb mit Nivel- lierautomatik. Um die Betriebsart zu wechseln, drücken Sie die Taste für Laser-Betriebs- art Mode(1). Alle Betriebsarten sind sowohl mit Nivellierautomatik als auch mit Neigungsfunktion möglich. Nivellierautomatik Arbeiten mit Nivellierautomatik (sieheBilderE−G) Beim Arbeiten mit Nivellierautomatik darf die Statusanzeige(3) nicht leuchten. Schalten Sie gegebenenfalls durch Drücken der Taste Neigungsfunktion(2) die Nivellierautomatik wieder ein, sodass die Statusanzeige erlischt. Stellen Sie das Messwerkzeug auf eine waagerechte, feste Unterlage oder befestigen Sie es auf dem Stativ(7). Die Nivellierautomatik gleicht Unebenheiten innerhalb des Selbstnivellierbereiches von ±4° automatisch aus. Die Nivellierung ist abgeschlossen, sobald sich die Laserlinien nicht mehr bewegen. Ist die automatische Nivellierung nicht möglich, z.B. weil die Standfläche des Messwerk- zeugs mehr als 4° von der Waagerechten abweicht, beginnen die Laserstrahlen zu blin- ken. Stellen Sie in diesem Fall das Messwerkzeug waagerecht auf und warten Sie die Selbstni- vellierung ab. Sobald sich das Messwerkzeug innerhalb des Selbstnivellierbereiches von ±4° befindet, leuchten die Laserstrahlen dauerhaft. Außerhalb des Selbstnivellierbereiches von ±4° ist das Arbeiten mit Nivellierautomatik nicht möglich, da sonst weder die Nivelliergenauigkeit der Laserstrahlen noch der rechte Winkel zwischen den Laserstrahlen sichergestellt ist. Bei Erschütterungen oder Lageänderungen während des Betriebs wird das Messwerk- zeug automatisch wieder einnivelliert. Überprüfen Sie nach einer erneuten Nivellierung 1 609 92A 541 | (11.11.2019) Bosch Power ToolsDeutsch | 13 die Position der waagerechten bzw. senkrechten Laserlinie in Bezug auf Referenzpunkte, um Fehler durch eine Verschiebung des Messwerkzeugs zu vermeiden. Arbeiten mit Neigungsfunktion (sieheBildH) Drücken Sie für Arbeiten mit Neigungsfunktion die Taste Neigungsfunktion(2). In der Neigungsfunktion leuchtet die Statusanzeige(3) grün. Beim Arbeiten mit Neigungsfunktion ist die Nivellierautomatik ausgeschaltet. Sie können das Messwerkzeug frei in der Hand halten oder auf eine geneigte Unterlage stellen. Die Laserstrahlen werden nicht mehr nivelliert und verlaufen nicht mehr zwingend senkrecht zueinander. Arbeitshinweise u Verwenden Sie immer nur die Mitte des Laserpunktes bzw. der Laserlinie zum Markieren. Die Größe des Laserpunktes bzw. die Breite der Laserlinie ändern sich mit der Entfernung. Arbeiten mit dem Stativ (Zubehör) Ein Stativ bietet eine stabile, höheneinstellbare Messunterlage. Setzen Sie das Mess- werkzeug mit der 1/4"-Stativaufnahme (9) auf das Gewinde des Stativs (7) oder eines handelsüblichen Fotostativs. Schrauben Sie das Messwerkzeug mit der Feststellschrau- be des Stativs fest. Richten Sie das Stativ grob aus, bevor Sie das Messwerkzeug einschalten. Laser-Sichtbrille (Zubehör) Die Laser-Sichtbrille filtert das Umgebungslicht aus. Dadurch erscheint das Licht des La- sers für das Auge heller. u Verwenden Sie die Laser-Sichtbrille nicht als Schutzbrille. Die Laser-Sichtbrille dient zum besseren Erkennen des Laserstrahls; sie schützt jedoch nicht vor der Laser- strahlung. u Verwenden Sie die Laser-Sichtbrille nicht als Sonnenbrille oder im Straßenver- kehr. Die Laser-Sichtbrille bietet keinen vollständigen UV-Schutz und vermindert die Farbwahrnehmung. Arbeitsbeispiele (sieheBilderE–H) Beispiele für Anwendungsmöglichkeiten des Messwerkzeugs finden Sie auf den Grafik- seiten. Stellen Sie das Messwerkzeug immer nahe an die Fläche oder Kante, die überprüft wer- den soll, und lassen Sie es vor Beginn jeder Messung einnivellieren. Messen Sie Abstände zwischen dem Laserstrahl und einer Fläche oder Kante immer an zwei möglichst weit auseinander liegenden Punkten. Bosch Power Tools 1 609 92A 541 | (11.11.2019)14 | Deutsch Wartung und Service Wartung und Reinigung Halten Sie das Messwerkzeug stets sauber. Tauchen Sie das Messwerkzeug nicht ins Wasser oder andere Flüssigkeiten. Wischen Sie Verschmutzungen mit einem feuchten, weichen Tuch ab. Verwenden Sie keine Reinigungs- oder Lösemittel. Reinigen Sie insbesondere die Flächen an der Austrittsöffnung des Lasers regelmäßig und achten Sie dabei auf Fusseln. Kundendienst und Anwendungsberatung Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts so- wie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produk- ten und deren Zubehör. Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stelli- ge Sachnummer laut Typenschild des Produkts an. Deutschland Robert Bosch Power Tools GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Unter www.bosch-pt.de können Sie online Ersatzteile bestellen oder Reparaturen anmel- den. Kundendienst: Tel.: [phone] Fax: [phone] E-Mail: [e-mail] Anwendungsberatung: Tel.: [phone] Fax: [phone] E-Mail: [e-mail] Österreich Unter www.bosch-pt.at können Sie online Ersatzteile bestellen. Tel.: [phone] Fax: [phone] E-Mail: [e-mail] 1 609 92A 541 | (11.11.2019) Bosch Power ToolsEnglish | 15 Luxemburg Tel.: [phone] Fax: [phone] E-Mail: [e-mail] Schweiz Unter www.bosch-pt.com/ch/de können Sie online Ersatzteile bestellen. Tel.: [phone] Fax: [phone] E-Mail: [e-mail] Entsorgung Messwerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederver- wertung zugeführt werden. Werfen Sie Messwerkzeuge und Batterien nicht in den Hausmüll! Nur für EU-Länder: Gemäß der europäischen Richtlinie 2012/19/EU müssen nicht mehr gebrauchsfähige Messwerkzeuge und gemäß der europäischen Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wie- derverwendung zugeführt werden. English Safety Instructions All instructions must be read and observed in order for the meas- uring tool to function safely. The safeguards integrated into the measuring tool may be compromised if the measuring tool is not used in accordance with these instructions. Never make warning signs on the measuring tool unrecognisable. SAVE THESE IN- STRUCTIONS FOR FUTURE REFERENCE AND INCLUDE THEM WITH THE MEASUR- ING TOOL WHEN TRANSFERRING IT TO A THIRD PARTY. Bosch Power Tools 1 609 92A 541 | (11.11.2019)16 | English u Warning! If operating or adjustment devices other than those specified here are used or other procedures are carried out, this can lead to dangerous exposure to radiation. u The measuring tool is delivered with a laser warning label (marked in the illustra- tion of the measuring tool on the graphics page). u If the text of the laser warning label is not in your national language, stick the provided warning label in your national language over it before operating for the first time. Do not direct the laser beam at persons or animals and do not stare into the direct or reflected laser beam yourself. You could blind somebody, cause accidents or damage your eyes. u If laser radiation hits your eye, you must close your eyes and immediately turn your head away from the beam. u Do not make any modifications to the laser equipment. u Do not use the laser goggles as protective goggles. The laser goggles make the laser beam easier to see; they do not protect you against laser radiation. u Do not use the laser goggles as sunglasses or while driving. The laser goggles do not provide full UV protection and impair your ability to see colours. u Have the measuring tool serviced only by a qualified specialist using only ori- ginal replacement parts. This will ensure that the safety of the measuring tool is maintained. u Do not let children use the laser measuring tool unsupervised. They could acci- dentally dazzle someone. u Do not use the measuring tool in explosive atmospheres which contain flam- mable liquids, gases or dust. Sparks may be produced inside the measuring tool, which can ignite dust or fumes. Keep the magnet away from implants and other medical devices, e.g. pacemakers or insulin pumps. The magnetgenerates a field that can impair the function of implants and medical devices. u Keep the measuring tool away from magnetic storage media and magnetically- sensitive devices. The effect of the magnets can lead to irreversible data loss. 1 609 92A 541 | (11.11.2019) Bosch Power ToolsEnglish | 17 Product Description and Specifications Please observe the illustrations at the beginning of this operating manual. Intended Use The measuring tool is intended for determining and checking horizontal and vertical lines and plumb points. The measuring tool is suitable for indoor use. Product Features The numbering of the product features shown refers to the illustration of the measuring tool on the graphic page. (1) Button for laser operating modeMode (2) Incline function button (3) Status indicator (4) On/off switch (5) Magnet (internal) (6) Laser beam outlet aperture (7) Tripod
