| Typ výrobku | Křížový laserový nivelační přístroj |
| Model | AdvancedLevel 360 |
| Číslo výrobku | 3 603 F63 B.. |
| Rozměry (D × Š × V) | 117 × 80 × 126 mm |
| Hmotnost (dle EPTA 01:2014) | 0,52 kg |
| Zdroj napájení | 4 × 1,5 V LR6 (AA) alkalické manganové baterie |
| Doba provozu (režim křížové linie) | Alespoň 4 h |
| Třída laseru | Třída 2 (IEC 60825-1:2014) |
| Laserové linie – Vlnová délka / Výkon | Zelená 500–540 nm, < 10 mW |
| Olovnice – Vlnová délka / Výkon | Červená 630–650 nm, < 1 mW |
| Pracovní rozsah (průměr) | Až přibližně 24 m |
| Přesnost nivelace – Laserové linie | ±0,4 mm/m |
| Přesnost nivelace – Olovnice | ±1,0 mm/m |
| Rozsah samočinné nivelace | ±4° |
| Doba nivelace | ≤ 4 s |
| Provozní teplota | −5 °C až +40 °C |
| Skladovací teplota | −20 °C až +70 °C |
| Určené použití | Určování a kontrola vodorovných/svislých čar a olovnic v interiéru |
| Provozní režimy | Křížová linie, křížová linie a olovnice, vodorovná (vše s funkcí auto-nivelace nebo náklonu) |
| Údržba | Udržujte v čistotě; otírejte vlhkým měkkým hadříkem; nepoužívejte čisticí prostředky ani rozpouštědla; pravidelně čistěte oblast výstupu laseru |
| Bezpečnostní pokyny | Laser třídy 2 – nedívejte se do paprsku; udržujte magnety mimo dosah kardiostimulátorů; nepoužívejte ve výbušném prostředí |
| Náhradní díly / Servis | K dispozici na www.bosch-pt.com; uveďte 10místné číslo výrobku |
| Příslušenství | Stativ (úchyt 1/4"), brýle pro pozorování laseru |
Často kladené otázky - AdvancedLevel 360 BOSCH
Dotazy uživatelů ohledně AdvancedLevel 360 BOSCH
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Laserová vodováha ve formátu PDF zdarma! Najděte svůj návod AdvancedLevel 360 - BOSCH a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. AdvancedLevel 360 značky BOSCH.
NÁVOD K OBSLUZE AdvancedLevel 360 BOSCH
cs Původní návod k používání
Čeština....Stránka 125

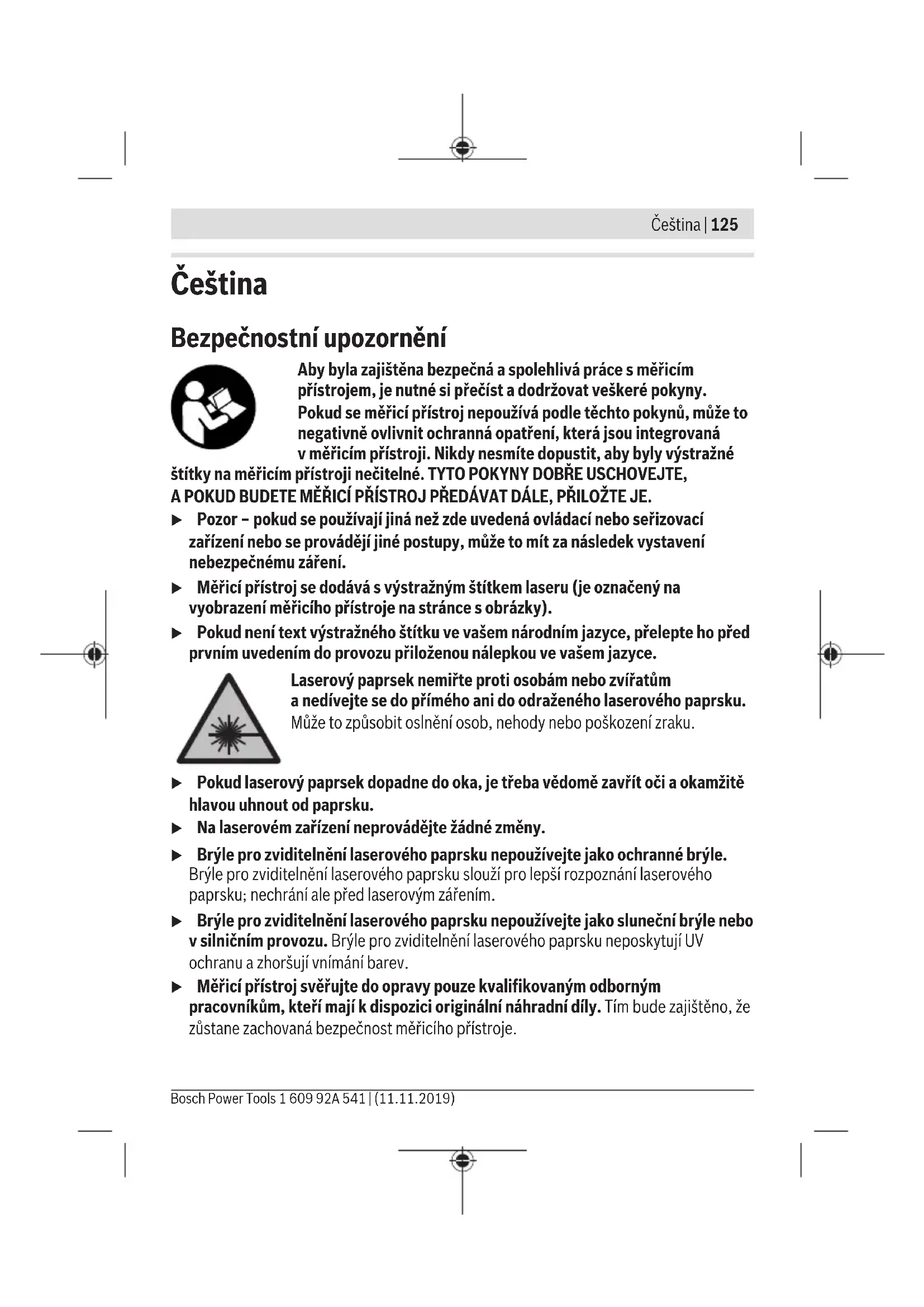

Bezpečnostní upozornění
Aby byla zajištěna bezpečná a spolehlivá práce s měřicím přístrojem, je nutné si přecíst a dodržovat veškeré pokyny.
Pokud se měřicí přístroj nepoužívá podle těchto pokynů, může to negativně ovlivnit ochranná opatření, která jsou integrovaná v měřicím přístroji. Nikdy nesmíte dopustit, aby byly výstražné
štítky na měřicím přístroji nečitelné. TYTO POKYNY DOBŘE USCHOVEJTE, A POKUD BUDETE MĚŘICÍ PŘÍSTROJ PŘEDÁVAT DÁLE, PŘILOŽTE JE.
Pozor – pokud se používají jiná než zde uvedená ovládací nebo seřizovací zařízení nebo se provádějí jiné postupy, může to mít za následek vystavení nebezpečnému záření.
▶ Měřicí přístroj se dodává s výstražným štítkem laseru (je označený na vyobrazení měřicího přístroje na stránce s obrázky).
▶ Pokud není text výstražného štítku ve vašem národním jazyce, přelepte ho před prvním uvedením do provozu přiloženou nálepkou ve vašem jazyce.
Laserový paprsek nemiřte proti osobám nebo zvířatům a nedívejte se do přímého ani do odraženého laserového paprsku.
Může to způsobit oslnění osob, nehody nebo poškození zraku.
▶ Pokud laserový paprsek dopadne do oka, je třeba vědomě zavřít oči a okamžitě hlavou uhnout od paprsku.
▶ Na laserovém zařízení neprovádějte žádné změny.
Brýle pro zviditelnění laserového paprsku nepoužívejte jako ochranné brýle. Brýle pro zviditelnění laserového paprsku slouží pro lepší rozpoznání laserového paprsku; nechrání ale před laserovým zářením.
Brýle pro zviditelnění laserového paprsku nepoužívejte jako sluneční brýle nebo v silničním provozu. Brýle pro zviditelnění laserového paprsku neposkytují UV ochranu a zhoršují vnímání barev.
▶ Měřicí přístroj svěřujte do opravy pouze kvalifikovaným odborným pracovníkům, kteří mají k dispozici originální náhradní díly. Tím bude zajištěno, že zůstane zachovaná bezpečnost měřicího přístroje.
126 | Čeština
▶ Nedovolte dětem, aby používaly laserový měřicí přístroj bez dozoru. Mohly by neúmyslně oslnit osoby.
▶ S měřicím přístrojem nepracujte v prostředí s nebezpečím výbuchu, kde se nacházejí hořlavé kapaliny, plyny nebo hořlavý prach. V měřicím přístroji mohou vznikat jiskry, které mohou způsobit vznícení prachu nebo výparů.
Nedávejte magnet do blízkosti implantátů nebo jiných lékařských přístrojů, např. kardiostimulátoru nebo inzulinové pumpy. Magnet vytváří pole, které může negativně ovlivnit funkci implantátů nebo lékařských přístrojů.
Nedávejte měřicí přístroj do blízkosti magnetických datových nosičů a magneticky citlivých zařízení. Působením magnetů může dojít k nevratným ztrátám dat.
Řid'te se obrázky v přední části návodu k obsluze.
Použití v souladu s určeným účelem
Měřicí přístroj je určený k zjišťování a kontrole vodorovných a svislých linií a kolmých bodů.
Měřicí přístroj je vhodný pro používání v interiérech.
Zobrazené součásti
Číslování zobrazených komponent se vztahuje na zobrazení měřicího přístroje na obrázkové straně.
(1) Tlačítko druhu provozu laseru Mode
(2) Tlačítko funkce sklonu
(3) Ukazatel stavu
(4) Vypínač
(5) Magnet (uvnitř)
(6) Výstupní otvor laserového paprsku
(7) Stativ ^A)
(8) Brýle pro práci s laserem ^A)
(9) Stativový závit 1/4"
Čeština | 127
(10) Aretace krytu přihrádky pro baterie
(11) Kryt přihrádky pro baterie
(12) Varovný štítek laseru
(13) Sériové číslo
A) Zobrazené nebo popsané příslušenství nepatří k standardnímu obsahu dodávky. Kompletní příslušenství naleznete v našem programu příslušenství.
Technické údaje
| Křížový laser AdvancedLevel 360 | |
| Číslo zboží | 3 603 F63 B.. |
| Pracovní dosah (průměr) až ccaA) | 24 m |
| Divergence pro vertikální laserové čáry 120° | |
| Přesnost nivelaceB)C)D) | |
| – Laserové čáry ±0,4 mm/m | |
| – Kolmý bod ±1,0 mm/m | |
| Rozsah samonivelace ±4° | |
| Doba nivelace ≤ 4 s | |
| Provozní teplota -5 °C až +40 °C | |
| Skladovací teplota -20 °C až +70 °C | |
| Max. nadmořská výška pro použití 2 000 m | |
| Relativní vlhkost vzduchu max. 90 % | |
| Stupeň znečištění podleIEC 61010-1 | 2E) |
| Třída laseru 2 | |
| Laserové čáry | |
| – Typ laseru 500–540 nm, < 10 mW | |
| – Barva laserového paprsku zelená | |
| – C6 | 10 |
| – Divergence 50 × 10 mrad (plný úhel) | |
| Kolmý bod | |
| – Typ laseru 630–650 nm, < 1 mW | |
Bosch Power Tools 1 609 92A 541 | (11.11.2019)
128 | Čeština
Křížový laser AdvancedLevel 360
| - Barva laserového paprsku červená | |
| - C_6 | 1 |
| - Divergence 0,8 mrad (plný úhel) | |
| Stativový závit 1/4" | |
| Baterie 4× 1,5 V LR6 (AA) | |
| Doba provozu (při provozu s křížovými čárami) minimálně | 4 h |
| Hmotnost podle EPTA-Procedure 01:2014 | 0,52 kg |
| Rozměry (délka × šířka × výška) 117 × 80 × 126 mm |
A) Pracovní oblast může být zmenšena nepříznivými podmínkami prostředí (např. přímé sluneční záření).
B) při 20-25 °C
C) Platí u dvou průsečíků a příslušných protilehlých stran
D) Uvedené hodnoty platí za předpokladu normálních až přiznivých podmínek prostředí (např. bez vibrací, bez mlhy, bez kouře, bez přímého slunečního záření). Po velkém kolísání teploty může dojít k odchylkám přesnosti.
E) Vyskytuje se pouze nevodivé znečištění, přičemž příležitostně se ale očekává dočasná vodivost způsobená orosením.
K jednoznačné identifikaci měřicího přístroje slouží sériové číslo (13) na typovém štítku.
Montáž
Vložení/výměna baterií
Pro provoz měřicího přístroje doporučujeme použít alkalicko-manganové baterie.
Pro otevření krytu přihrádky pro baterie (11) stiskněte aretaci (10) a kryt přihrádky pro baterie sejměte. Vložte baterie.
Přitom dodržujte správnou polaritu podle vyobrazení na vnitřní straně přihrádky baterie.
Když jsou baterie vybité, svítí ukazatel stavu (3) červeně a laserové paprsky se vypnou. Vypněte měřicí přístroj a vyměňte baterie.
Vždy vyměňujte všechny baterie současně. Používejte pouze baterie od jednoho výrobce a se stejnou kapacitou.
Když měřicí přístroj delší dobu nepoužíváte, vyjměte z něj baterie. Při delším skladování v měřicím přístroji mohou baterie zkorodovat a samy se vybít.
Provoz
Uvedení do provozu
▶ Chraňte měřicí přístroj před vlhkem a přímým slunečním zářením.
▶ Nevystavujte měřicí přístroj extrémním teplotám nebo kolísání teplot.
Nenechávejte ho např. delší dobu ležet v autě. Při větším kolísání teplot nechte měřicí přístroj nejprve vytemperovat, než ho uvedete do provozu. Při extrémních teplotách nebo teplotních výkyvech může být omezena přesnost přístroje.
▶ Chraňte měřicí přístroj před prudkými nárazy nebo pádem. Poškození měřicího přístroje může negativně ovlivnit přesnost. Po prudkém nárazu nebo pádu porovnejte laserovou čáru pro kontrolu se známou vodorovnou nebo svislou referenční linií.
▶ Před přepravou měřicí přístroj vypněte. Při vypnutí se kyvná jednotka zajistí, při prudkých pohybech se jinak může poškodit.
Zapnutí a vypnutí
Pro zapnutí měřicího přístroje posuňte vypínač (4) do polohy „ON“. Měřicí přístroj promítá ihned po zapnutí laserové čáry z předního a horního výstupního otvoru (6).
▶ Nemířte laserový paprsek na osoby nebo zvířata a nedívejte se sami do něj, a to ani z větší vzdálenosti.
Pro vypnutí měřicího přístroje posuňte vypínač (4) do polohy OFF. Při vypnutí se zablokuje kyvadlová jednotka.
▶ Nenechávejte zapnutý měřicí přístroj bez dozoru a po použití ho vypněte. Mohlo by dojít k oslnění jiných osob laserovým paprskem.
Druhy provozu
Měřicí přístroj disponuje několika druhy provozu, které můžete kdykoli měnit:
– provoz s křížovými čárami (viz obrázek A): promítá vodorovnou laserovou rovinu (laserovou čáru v rozsahu 360°) a svislou laserovou čáru dopředu,
– provoz s křížovými čárami a kolmým bodem (viz obrázek B): promítá vodorovnou laserovou rovinu (laserovou čáru v rozsahu 360°), dvě svislé, ortogonální laserové čáry a kolmý bod směrem dolů,
- horizontální provoz (viz obrázek C): promítá vodorovnou laserovou rovinu (laserová čára v rozsahu 360°).
Po zapnutí se měřicí přístroj nachází v provozu s krížovými čárami s automatickou nivelací. Pro změnu druhu provozu stiskněte tlačítko pro druh provozu laseru Mode (1).
Všechny druhy provozu jsou možné jak s automatickou nivelací, tak také s funkcí sklonu.
130 | Čeština
Automatická nivelace
Práce s automatickou nivelací (viz obrázky E-G)
Při práci s automatickou nivelací nesmí svítit ukazatel stavu (3). V případě potřeby stisknutím tlačítka funkce sklonu (2) znovu zapněte automatickou nivelaci, aby zhasl ukazatel stavu.
Postavte měřicí přístroj na pevný vodorovný podklad nebo ho upevněte na stativ (7).
Automatická nivelace automaticky vyrovná nerovnosti v samonivelačním rozsahu ±4°. Nivelace je ukončena, když se laserové čáry již nepohybují.
Pokud není možné provést automatickou nivelaci, např. protože je plocha, na které měřicí přístroj stojí, odchýlená od vodorovné roviny o více než 4°, laserové paprsky začnou blikat.
V takovém případě postavte měřicí přístroj vodorovně a počkejte na samonivelaci. Jakmile se měřicí přístroj nachází v samonivelačním rozsahu ±4°, laserové paprsky nepřetržitě svítí.
Mimo samonivelační rozsah ±4° nelze s automatickou nivelací pracovat, protože není zaručená ani přesnost nivelace laserových paprsků, ani pravý úhel mezi laserovými paprsky.
Při otřesech nebo změnách polohy během provozu se měřicí přístroj opět automaticky zniveluje. Po opětovné nivelaci zkontroluje polohu vodorovné, resp. svislé laserové čáry vzhledem k referenčním bodům, aby vlivem přesunutí měřicího přístroje nedošlo k chybě.
Práce s funkcí sklonu (viz obrázek H)
Pro práci s funkcí sklonu stiskněte tlačítko funkce sklonu (2). Při funkci sklonu svítí ukazatel stavu (3) zeleně.
Při práci s funkcí sklonu je automatická nivelace vypnutá. Měřicí přístroj můžete držet v ruce nebo postavit na podklad se sklonem. Laserové paprsky nejsou znivelované a nemusí nutně probíhat kolmo.
Pracovní pokyny
▶ Pro označení používejte vždy pouze střed laserového bodu, resp. laserové čáry.
Velikost laserového bodu resp. šířka laserové přímky se mění se vzdáleností.
Práce se stativem (příslušenství)
Stativ poskytuje stabilní, výškově přestavitelný měřicí základ. Nasad'te měřicí přístroj 1/4" stativovým závitem (9) na závit stativu (7) nebo běžného fotografického stativu.
Pomocí zajišťovacího šroubu stativu měřicí přístroj přišroubujte.
Než zapnete měřicí přístroj, stativ nahrubo vyrovnejte.
Brýle pro práci s laserem (příslušenství)
Brýle pro práci s laserem odfiltrují okolní světlo. Tím se jeví světlo laseru světlejší pro oko.
Brýle pro zviditelnění laserového paprsku nepoužívejte jako ochranné brýle. Brýle pro zviditelnění laserového paprsku slouží pro lepší rozpoznání laserového paprsku; nechrání ale před laserovým zářením.
Brýle pro zviditelnění laserového paprsku nepoužívejte jako sluneční brýle nebo v silničním provozu. Brýle pro zviditelnění laserového paprsku neposkytují UV ochranu a zhoršují vnímání barev.
Příklady práce (viz obrázky E-H)
Příklady možností použití měřicího přístroje naleznete na stránkách s obrázky.
Měřicí přístroj postavte vždy blízko k ploše nebo hraně, které se mají kontrolovat, a před začátkem každého měření ho nechte znivelovat.
Vzdálenosti mezi paprskem laseru a plochou nebo hranou měřte vždy na dvou pokud možno daleko od sebe ležících bodech.
Údržba a servis
Údržba a čištění
Udržujte měřicí přístroj vždy čistý.
Měřicí přístroj neponořujte do vody nebo jiných kapalin.
Nečistoty otřete vlhkým, měkkým hadříkem. Nepoužívejte čisticí prostředky nebo rozpouštědla.
Pravidelně čistěte zejména plochy na výstupním otvoru laseru a dávejte pozor na vlákna.
Zákaznická služba a poradenství ohledně použití
Zákaznická služba zodpoví vaše dotazy k opravě a údržbě vašeho výrobku a též k náhradním dílům. Rozkladové výkresy a informace o náhradních dílech najdete také na:
www.bosch-pt.com.
V případě dotazů k našim výrobkům a příslušenství vám ochotně pomůže poradenský tým Bosch.
V případě veškerých otázek a objednávek náhradních dílů bezpodmínečně uvedťte 10místné věcné číslo podle typového štítku výrobku.
Czech Republic
Robert Bosch odbytová s.r.o.
Na www.bosch-pt.cz si si můžete objednat opravu Vašeho stroje nebo náhradní díly online.
Měřicí přístroje, příslušenství a obaly je třeba odevzdat k ekologické recyklaci.
Měřicí přístroje a baterie nevyhazujte do domovního odpadu!
Pouze pro země EU:
Podle evropské směrnice 2012/19/EU se musí již nepoužitelné měřicí přístroje a podle evropské směrnice 2006/66/ES vadné nebo opotřebované akumulátory/baterie shromažďovat odděleně a odevzdat k ekologické recyklaci.
