| Značka | Bosch |
| Model | GLL 3-80 CG Professional |
| Typ produktu | 3rovinový laserový nivelační přístroj |
| Počet paprsků | 3 (1 horizontální, 2 vertikální) |
| Přesnost nivelace | ±0,3 mm/m |
| Dosah bez přijímače | Až 30 m |
| Dosah s přijímačem | Až 50 m |
| Samonivelační | Ano, rozsah nivelace ±4° |
| Nakloněný režim | Ano |
| Napájení | Li-Ion baterie 12V (kompatibilní s Bosch Professional) |
| Výdrž baterie | Přibližně 24 hod (všechny paprsky zapnuty) |
| Hmotnost (s baterií) | 0,9 kg |
| Rozměry (D x Š x V) | 160 x 100 x 140 mm |
| Upevnění | Závit 1/4" a 5/8" |
| Laserový přijímač | Kompatibilní s LR 7 nebo LR 1 |
| Třída laseru | 2 (635 nm, <1 mW) |
| Ochrana | IP54 (odolný proti prachu a stříkající vodě) |
| Provozní teplota | -10 °C až +50 °C |
| Čištění | Měkký suchý hadřík, vyhněte se rozpouštědlům |
| Součástí balení | Baterie, nabíječka, přepravní kufřík, nástěnný držák |
| Záruka | 3 roky (nutná registrace) |
| Náhradní díly | Baterie, nabíječka, přijímač, stativ k dispozici |
| Opravitelnost | Autorizovaný servis Bosch |
Často kladené otázky - GLL 3-80 CG Professional BOSCH
Dotazy uživatelů ohledně GLL 3-80 CG Professional BOSCH
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Laserová vodováha ve formátu PDF zdarma! Najděte svůj návod GLL 3-80 CG Professional - BOSCH a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. GLL 3-80 CG Professional značky BOSCH.
NÁVOD K OBSLUZE GLL 3-80 CG Professional BOSCH
cs Původní návod k použivání
Bezpečnostní upozornění
Aby byla zajištěna bezpečná a spolehlivá práce s měřicím přístrojem, je nutné si přecíst a dodržovat veškeré pokyny. Pokud se měřicí přístroj nepoužívá podle těchto pokynů, může to negativně ovlivnit ochranná opatření, která jsou integrovaná v měřicím přístroji. Nikdy nesmíte dopustit, aby byly výstražné štítky na měřicím přístroji nečitelné. TYTO POKYNY DOBŘE USCHOVEJTE, A POKUD BUDETE MĚŘICÍ PŘÍSTROJ PŘEDÁVAT DÁLE, PŘILOŽTE JE.
Pozor – pokud se používají jiná než zde uvedená ovládací nebo seřizovací zařízení nebo se provádějí jiné postupy, může to mít za následek vystavení nebezpečnému záření.
▶ Měřicí přístroj se dodává s výstražným štítkem laseru (je označený na vyobrazení měřicího přístroje na stránce s obrázky).
▶ Pokud není text výstražného štítku ve vašem národním jazyce, přelepte ho před prvním uvedením do provozu přiloženou nálepkou ve vašem jazyce.
Laserový paprsek nemiřte proti osobám nebo zvířatům a nedívejte se do přímého ani do odraženého laserového paprsku. Může to způsobit oslnění osob, nehody nebo poškození zraku.
▶ Pokud laserový paprsek dopadne do oka, je třeba vědomě zavřít oči a okamžitě hlavou uhnout od paprsku.
▶ Na laserovém zařízení neprovádějte žádné změny.
Brýle pro zviditelnění laserového paprsku (příslušenství) nepoužívejte jako ochranné brýle.
Brýle pro zviditelnění laserového paprsku slouží pro lepší rozpoznání laserového paprsku; nechrání ale před laserovým zářením.
Brýle pro zviditelnění laserového paprsku (příslušenství) nepoužívejte jako sluneční brýle nebo v silničním provozu. Brýle pro zviditelnění laserového paprsku neposkytují UV ochranu a zhoršují vnímání barev.
Měřicí přístroj svěřujte do opravy pouze kvalifikovaným odborným pracovníkům, kteří mají k dispozici originální náhradní díly. Tím bude zajištěno, že zůstane zachovaná bezpečnost měřicího přístroje.
Nedovolte dětem, aby používaly laserový měřicí přístroj bez dozoru. Mohly by neúmyslně oslnit jiné osoby nebo sebe.
140 | Čeština
▶ S měřicím přístrojem nepracujte v prostředí s nebezpečím výbuchu, kde se nacházejí hořlavé kapaliny, plyny nebo hořlavý prach. V měřicím přístroji mohou vznikat jiskry, které mohou způsobit vznícení prachu nebo výparů.
▶ Neotvírejte akumulátor. Hrozí nebezpečí zkratu.
Při poškození a nesprávném použití akumulátoru mohou unikat výpary. Akumulátor může začít hořet nebo může vybouchnout. Zajistěte přívod čerstvého vzduchu a při potížích vyhledejte lékaře. Výpary mohou dráždit dýchací cesty.
Při nesprávném použití nebo poškozeném akumulátoru může z akumulátoru vytéct hořlavá kapalina. Zabraňte kontaktu s ní. Při náhodném kontaktu opláchněte místo vodou. Pokud se kapalina dostane do očí, vyhledejte navíc lékaře. Vytékající akumulátorová kapalina může způsobit podráždění pokožky nebo popáleniny.
▶ Špičatými předměty, jako např. hřebíky nebo šroubováky, nebo působením vnější síly může dojít k poškození akumulátoru. Uvnitř může dojít ke zkratu a akumulátor může začít hořet, může z něj unikat kouř, může vybouchnout nebo se přehřát.
Nepoužívaný akumulátor uchovávejte mimo kancelářské sponky, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které mohou způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek popáleniny nebo požár.
- Akumulátor používejte pouze v produktech výrobce. Jen tak bude akumulátor chráněný před nebezpečným přetížením.
Akumulátory nabíjejte pouze pomocí nabíječek, které jsou doporučené výrobcem. U nabíječky, která je vhodná pro určitý druh akumulátorů, existuje nebezpeči požáru, pokud se bude používat s jinými akumulátory.
Chraňte akumulátor před horkem, např. i před trvalým slunečním zářením, ohněm, nečistotami, vodou a vlhkostí. Hrozí nebezpečí výbuchu a zkratu.
VAROVÁNÍ
Zajistěte, aby se knoflíková baterie nedostala do rukou dětem. Knoflíkové baterie jsou nebezpečné.
▶ Knoflíkové baterie se nikdy nesmí spolknout ani dostat do jiných tělních otvorů. Pokud máte podezření, že došlo ke spolknutí knoflíkové baterie nebo že se knoflíková baterie dostala do jiného tělesného otvoru, okamžitě vyhledejte lékaře. Spolknutí knoflíkové baterie může během 2 hodin způsobit vážné vnitřní poleptání a smrt.
Při výměně knoflíkové baterie dbejte na správnou výměnu. Hrozí nebezpečí výbuchu.
Používejte pouze knoflíkové baterie uvedené v tomto návodu k obsluze. Nepoužívejte jiné knoflíkové baterie ani jiné napájení.
Nepokoušejte se knoflíkovou baterii nabíjet a zabraňte zkratování knoflíkové baterie. Knoflíková baterie může přestat těsnit, může vybouchnout, vznítit se a poranit osoby.
Vybité knoflíkové baterie vyjměte a řádně zlikvidujte. Vybité knoflíkové baterie mohou přestat těsnit, a tím může dojít k poškození výrobku nebo poranění osob.
Knoflíkovou baterii nepřehřívejte a nevhazujte do ohně. Knoflíková baterie může přestat těsnit, může vybouchnout, vznítit se a poranit osoby.
▶ Knoflíkovou baterii nepoškozujte a nerozebírejte. Knoflíková baterie může přestat těsnit, vybouchnout, vznítit se a poranit osoby.
Dbejte na to, aby se poškozená knoflíková baterie nedostala do kontaktu s vodou. Unikající lithium může společně s vodou vytvořit vodík, a způsobit tak požár, výbuch nebo poranění osob.
▶ Měřicí přístroj nepoužívejte, pokud nelze zavřít držák knoflíkové baterie (22). Vyjměte knoflíkovou baterii a nechte přístroj opravit.
▶ Před veškerými pracemi na měřicím přístroji (např. montáží, údržbou) a dále při jeho přepravě a uskladnění vyjměte akumulátor, resp. baterie. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění.
Při provozu měřicího přístroje zní za určitých okolností hlasité akustické signály. Měřicí přístroj proto mějte v dostatečné vzdálenosti od uší, resp. od jiných osob. Hlasitý tón může poškodit sluch.
Nedávejte měřicí přístroj a magnetické příslušenství do blízkosti implantátů a jiných lékařských přístrojů, např. kardiostimulátoru nebo inzulinové pumpy. Magnety měřicího přístroje a příslušenství vytvářejí pole, které může negativně ovlivnit funkci implantátů a lékařských přístrojů.
Měřicí přístroj a magnetické příslušenství nedávejte do blízkosti magnetických datových nosičů a magneticky citlivých zařízení. Působením magnetů měřicího přístroje a příslušenství může dojít k nevratným ztrátám dat.
▶ Měřicí přístroj je vybavený rádiovým rozhraním. Je nutné dodržovat místní omezení provozu, např. v letadlech nebo nemocnicích.
Slovní ochranná známka Bluetooth® a grafická označení (loga) jsou zaregistrované obchodní značky a vlastnictví společnosti Bluetooth SIG, Inc. Na jakékoli používání této ochranné známky/těchto grafických označení společností Robert Bosch Power Tools GmbH se vztahuje licence.
▶ Pozor! Při používání měřicího přístroje s Bluetooth® může docházet k rušení jiných přístrojů a zařízení,
letadel a lékařských přístrojů (např. kardiostimulátorů, naslouchadel). Rovněž nelze zcela vyloučit negativní vliv na osoby a zvířata v bezprostředním okolí. Měřicí přístroj s Bluetooth® nepoužívejte v blízkosti lékařských přístrojů, čerpacích stanic, chemických zařízení, oblastí s nebezpečím výbuchu a oblastí trhacích prací. Měřicí přístroj s Bluetooth® nepoužívejte v letadlech. Vyhněte se jeho používání po delší dobu v bezprostřední blízkosti svého těla.
Řid'te se obrázky v přední části návodu k obsluze.
Použití v souladu s určeným účelem
Měřicí přístroj je určený k zjištování a kontrole vodorovných a svislých linií.
Měřicí přístroj je vhodný pro používání ve vnitřních a venkovních prostorech.
Tento výrobek je spotřební laserový výrobek podle EN 50689.
Zobrazené součásti
Číslování zobrazených komponent se vztahuje na zobrazení měřicího přístroje na obrázkové straně.
(1) Výstupní otvor laserového paprsku
(2) Stav nabití akumulátoru/baterie
(3) Ukazatel CAL guard
(4) Ukazatel aretace kyvadla
(5) Tlačítko režimu přijímače
(6) Ukazatel režimu přijímače
(7) Tlačitko druhu provozu laseru
(8) Ukazatel spojení přes Bluetooth®
(9) Tlačitko Bluetooth®
(10) Přihrádka pro akumulátor
(11) Pouzdro adaptéru pro baterie ^a)
(12) Baterie ^a)
(13) Odjištovací tlačitko akumulátoru/adaptéru pro baterie ^a)
(14) Krytka adaptéru pro baterie ^a)
(15) Akumulátor ^a)
(16) Vypínač
(17) Varovný štítek laseru
(18) Sériové číslo
(19) Stativový závit 5/8"
(20) Stativový závit 1/4"
(21) Knoflíková baterie
(22) Držák knoflíkové baterie
(23) Otvor pro knoflíkovou baterii
(24) Magnet ^a)
(25) Univerzální držák ^1
(26) Otočný podstavec ^a)
(27) Dálkové ovládání ^a)
(28) Cílová destička laseru ^4
(29) Přijímač laseru ^a)
(30) Brýle pro práci s laserem ^a)
(31) Ochranné pouzdro ^a)
(32) Stativ ^a)
(33) Teleskopická tyč ^a)
(34) Kufr ^a)
(35) Vložka ^a)
a) Zobrazené nebo popsané příslušenství nepatří k standardnímu obsahu dodávky. Kompletní příslušenství naleznete v našem programu příslušenství.
Technické údaje
| Čárový laser GLL 3-80 C GLL 3-80 CG | ||
| Číslo zboží | 3 601 K63 R.. | 3 601 K63 T.. |
| Pracovní dosahA) | ||
| – Standardní 30 m 30 m | ||
| – V režimu přijímače 25 m 25 m | ||
| – S laserovým přijímačem 5–120 m 5–120 m | ||
| Přesnost nivelaceB)C)D) | ±0,2 mm/m | ±0,2 mm/m |
| Rozsah samonivelace ±4° ±4° | ||
| Doba nivelace < 4 s < 4 s | ||
| Max. nadmořská výška pro použití 2 000 m 2 000 m | ||
| Relativní vlhkost vzduchu max. 90 % | 90 % | |
| Stupeň znečištění podle IEC 61010-1 | 2E) | 2E) |
| Třída laseru | 2 | 2 |
142 | Čeština
Čárový laser GLL 3-80 C GLL 3-80 CG
| Typ laseru < 10 mW, 630–650 nm < 10 mW, 500–540 nm | ||
| C_6 10 10 | ||
| Divergence laserové čáry 50 × 10 mrad (plný úhel) 50 × 10 mrad (plný úhel) | ||
| Nejkratší délka impulzu 1/10 000 s 1/10 000 s | ||
| Frekvence impulzů | ||
| – Provoz bez režimu přijímače 23 kHz 23 kHz | ||
| – Provoz v režimu přijímače 10 kHz 10 kHz | ||
| Kompatibilní přijímače laserového paprsku | LR 6, LR 7 LR 7 | |
| Stativový závit 1/4", 5/8" | 1/4", 5/8" | |
| Napájení měřicího přístroje | ||
| – Akumulátor (lithium-iontový) | 12 V | 12 V |
| – Baterie (alkalicko-manganové) | 4× 1,5 V LR6 (AA) (s adaptérem pro baterie) | 4× 1,5 V LR6 (AA) (s adaptérem pro baterie) |
| – Záložní baterie (knoflíková baterie) | CR2032 (lithiová baterie 3 V) | CR2032 (lithiová baterie 3 V) |
| Doba provozu se 3 laserovými úrovněmiF) | ||
| – S akumulátorem | 8 h | 6 h |
| – S bateriemi | 6 h | 4 h |
| Měřicí přístroj s Bluetooth® | ||
| – Kompatibilita | Bluetooth® 4.0 (Low Energy)G) | Bluetooth® 4.0 (Low Energy)G) |
| – Dosah signálu max. | 30 mH) | 30 mH) |
| – Provozní frekvenční rozsah | 2 402–2 480 MHz | 2 402–2 480 MHz |
| – Vysílací výkon max. | < 1 mW | < 1 mW |
| Chytrý telefon s Bluetooth® | ||
| – Kompatibilita | Bluetooth® 4.0 (Low Energy)G) | Bluetooth® 4.0 (Low Energy)G) |
| – Operační systém | Android 6 (a vyšší)iOS 11 (a vyšší) | Android 6 (a vyšší)iOS 11 (a vyšší) |
| Hmotnost podle EPTA-Procedure 01:2014 | ||
| – S akumulátorem | 0,90 kg | 0,90 kg |
| – S bateriemi | 0,86 kg | 0,86 kg |
| Rozměry (délka × šířka × výška) 162 × 84 × 148 mm | 162 × 84 × 148 mm | |
| Stupeň krytíI) | IP54 (ochrana proti prachu a stříkající vodě) | IP54 (ochrana proti prachu a stříkající vodě) |
| Doporučená teplota prostředí při nabíjení | 0 °C až +35 °C | 0 °C až +35 °C |
| Dovolená teplota prostředí při provozu | -10 °C až +40 °C | -10 °C až +40 °C |
| Dovolená teplota prostředí při skladování | -20 °C až +70 °C | -20 °C až +70 °C |
| Doporučené akumulátory | GBA 12V...(kromě GBA 12V ≥ 4,0 Ah) | GBA 12V...(kromě GBA 12V ≥ 4,0 Ah) |
Čárový laser GLL 3-80 C GLL 3-80 CG
A) Pracovní oblast může být zmenšena nepříznivými podmínkami prostředí (např. prímé sluneční záření).
B) při 20-25°C
C) Platí u čtyř vodorovných průsečíků laserových čar.
D) Uvedené hodnoty platí za předpokladu normálních až příznivých podmínek prostředí (např. bez vibrací, bez mlhy, bez kouře, bez přímého slunečního záření). Po velkém kolísání teploty může dojít k odchylkám přesnosti.
E) Vyskytuje se pouze nevodivé znečištění, přičemž přiležitostně se ale očekává dočasná vodivost způsobená orosením.
F) Kratši doba provozu pri provozu s Bluetooth® a/nebo ve spojení s RM 3
G) U přístrojů s Bluetooth® Low Energy nemusi být v závislosti na modelu a operačním systému možné navázat spojení. Přístroje s Bluetooth® musí podporovat profil SPP.
H) Dosah se může výrazně lišit podle vnějších podmínek, včetně použitého přijímače. Uvnitř uzavřených prostorů a vlivem kovových bariér (např. zdí, regálů, kufrů) může být dosah Bluetooth® výrazně menší.
I) Lithium-ionotový akumulátor a adaptér pro baterie AA1 jsou z IP 54 vyloučené.
K jednoznačné identifikaci měřicího přístroje slouží sériové číslo (18) na typovém štítku.
Montáž
Napájení měřicího přístroje
Měřicí přístroj lze provozovat s běžnými bateriemi nebo s lithium-ionotovým akumulátorem Bosch.
Provoz s akumulátorem
Používejte pouze nabíječky uvedené v technických údajích. Jen tyto nabíječky jsou přizpůsobené pro lithium-ionotový akumulátor, který lze používat s vaším měřicím přístrojem.
Upozornění: Lithium-iontové akumulátory se na základě mezinárodních dopravních předpisů dodávají částečně nabité. Aby byl zaručen plný výkon akumulátoru, před prvním použitím akumulátor úplně nabijte.
Pro nasazení nabitého akumulátoru (15) zasuňte akumulátor do přihrádky pro akumulátor (10) tak, aby citelně zaskočil.
Pro vyjmutí akumulátoru (15) stiskněte odjišťovací tlačítka (13) a vytáhněte akumulátor z přihrádky pro akumulátor (10). Nepoužívejte přitom násilí.
Provoz s bateriemi
Pro provoz měřicího přístroje doporučujeme použít alkalicko-manganové baterie. Baterie se nasazují do adaptéru pro baterie.
- Adaptér pro baterie je určený výhradně pro použití v určených měřicích přístrojích Bosch a nesmí se používat s elektronářadím.
Pro vložení baterii zasuňte pouzdro (11) adaptéru pro baterie do přihrádky pro akumulátor (10). Vložte baterie do pouzdra podle vyobrazení na krytce (14). Nasadťe krytku na pouzdro tak, aby zaskočila.
Pro vyjmutí baterií (12) stiskněte odjišťovací tlačítka (13) krytky (14) a krytku stáhněte. Dbejte při tom na to, aby baterie nevypadly. Držte proto měřicí přístroj tak, aby přihrádka pro akumulátor (10) směřovala nahoru. Vyjměte baterie. Pro vyjmutí vnitřního pouzdra (11) z přihrádky pro akumulátor
sáhněte do pouzdra a vytáhněte ho z měřicího přístroje lehkým zatlačením na boční stranu měřicího přístroje.
Vždy vyměňujte všechny baterie současně. Používejte pouze baterie od jednoho výrobce a se stejnou kapacitou.
Když měřicí přístroj delší dobu nepoužíváte, vyjměte z něj baterie. Při delším skladování v měřicím přístroji mohou baterie zkorodovat a samy se vybít.
Ukazatel stavu nabití
Ukazatel stavu nabití (2) zobrazuje stav nabití akumulátoru, resp. baterií:
LED Stav nabití
| Trvale svítí zeleně 100–75 % |
| Trvale svítí žlutě 75–35 % |
| Trvale svítí červeně 35–10 % |
S vybíjením akumulátoru, resp. baterií se pomalu snižuje jas laserových čar. Vadný akumulátor nebo vybité baterie ihned vyměňte.
Výměna knoflíkové baterie (viz obrázek A)
Měřicí přístroj je vybavený knoflíkovou baterií (21), aby bylo možné uložit datum a čas pro funkci CAL guard bez nasazeného akumulátoru, resp. nasazených baterií.
Pro výměnu knoflíkové baterie vyjměte akumulátor, resp. kompletní adaptér pro baterie.
Vytáhněte držák knoflíkové baterie (22) z otvoru pro knoflíkovou baterii (23). Vyjměte vybitou knoflíkovou baterii (21) a vložte novou knoflíkovou baterii. Dbejte na správnou polaritu podle vyobrazení na držáku knoflíkové baterie (plusový pól knoflíkové baterie musí směřovat nahoru).
Zasuňte držák knoflíkové baterie (22) s vloženou knoflíkovou baterií do otvoru (23). Dbejte na to, aby byl držák knoflíkové baterie správně a úplně zasunutý, protože jinak není zabezpečena ochrana proti prachu a stříkající vodě.
144 | Čeština
Před prvním použitím stáhněte ochrannou fólii knoflíkové baterie (21). Postupujte jako při výměně knoflíkové baterie.
Provoz
Uvedení do provozu
▶ Chraňte měřicí přístroj před vlhkem a přímým slunečním zářením.
▶ Nevystavujte měřicí přístroj extrémním teplotám nebo kolísání teplot. Nenechávejte ho např. delší dobu ležet v autě. Při větším kolísání teploty nechte měřicí přístroj nejprve vytemperovat a před další prací proved'te vždy kontrolu přesnosti (viz „Kontrola přesnosti měřicího přístroje“, Stránka 145).
Při extrémních teplotách nebo teplotních výkyvech může být omezena přesnost přístroje.
▶ Chraňte měřicí přístroj před prudkými nárazy nebo pádem. Pokud byl měřicí přístroj vystavený působení silných vnějších vlivů, měli byste před další prací provést kontrolu přesnosti (viz „Kontrola přesnosti měřicího přístroje“, Stránka 145).
▶ Před přepravou měřicí přístroj vypněte. Při vypnutí se kyvná jednotka zajistí, při prudkých pohybech se jinak může poškodit.
Zapnutí a vypnutí
Pro zapnutí měřicího přístroje posuňte vypínač (16) do polohy „on“ (pro práci s aretací kyvadla), nebo do polohy „on“ (pro práci s automatickou nivelací). Měřicí přístroj promítá ihned po zapnutí z výstupních otvorů (1) laserové čáry.
▶ Nemířte laserový paprsek na osoby nebo zvířata a nedívejte se sami do něj, a to ani z větší vzdálenosti.
Pro vypnutí měřicího přístroje posuňte vypínač (16) do polohy Off. Při vypnutí se zablokuje kyvadlová jednotka.
Nenechávejte zapnutý měřicí přístroj bez dozoru a po použití ho vypněte. Mohlo by dojít k oslnění jiných osob laserovým paprskem.
Při překročení maximální přípustné provozní teploty 40 °C dojde k vypnutí kvůli ochraně laserové diody. Po vychladnutí je měřicí přístroj opět připravený k provozu a lze ho znovu zapnout.
Blíží-li se teplota měřicího přístroje nejvyšší přípustné provozní teplotě, pomalu se snižuje jas laserových čar. Měřicí přístroj je chráněný proti extrémním elektrostatickým výbojům (ESD). Když je měřicí přístroj nabity statickou elektrínou (např. při dotknutí v prostředí nízkou vlhkostí vzduchu), automaticky se vypne. V tom případě vypněte a znovu zapněte vypínač (16).
Deaktivace automatického vypnutí
Pokud cca 120 min nestisknete žádné tlačitko na měřicím přístroji, měřicí přístroj se automaticky vypne kvůli šetření akumulátoru, resp. baterií.
Pro opětovné zapnutí měřicího přístroje po automatickém vypnutí můžete bud' posunout vypínač (16) nejprve do polohy „Off“ a poté měřicí přístroj znovu zapnout, nebo jednou stiskněte tlačítko druhu laserového provozu (7) nebo tlačítko režimu přijímače (5).
Pro deaktivaci automatického vypnutí podržte (při zapnutém měřicím přístroji) minimálně 3 s stisknuté tlačítko druhu laserového provozu (7). Jakmile je automatické vypnutí deaktivované, laserové čáry krátce zablikají pro potvrzení. Pro aktivaci automatického vypnutí měřicí přístroj vypněte a znovu zapněte.
Deaktivace akustického signálu
Po zapnutí měřicího přístroje je akustický signál vždy aktivovaný.
Pro deaktivaci, resp. aktivaci akustického signálu stiskněte současně tlačítko druhu laserového provozu (7) a tlačítko režimu přijímače (5) a podržte je stisknuté minimálně 3 s. Jak při aktivaci, tak i při deaktivaci zazní pro potvrzení tři krátké akustické signály.
Druhy provozu
Měřicí přístroj disponuje několika druhy provozu, které můžete kdykoli měnit:
- vytvoření jedné vodorovné laserové roviny,
- vytvoření jedné svislé laserové roviny,
- vytvoření dvou svislých laserových rovin,
- vytvoření jedné vodorovné laserové roviny a dvou svislých laserových rovin.
Po zapnutí vytvoří měřicí přístroj vodorovnou laserovou rovinu. Pro změnu druhu provozu stiskněte tlačitko druhu laserového provozu (7).
Všechny druhy provozu lze zvolit s automatickou nivelací i s aretací kyvadla.
Režim přijímače
Pro práci s laserovým přijímačem (29) musí být – nezávisle na zvoleném druhu provozu – aktivovaný režim přijímače.
V režimu přijímače blikají laserové čáry s vysokou frekvencí a díky tomu je laserový přijímač (29) rozpozná.
Pro zapnutí režimu přijímače stiskněte tlačítko režimu přijímače (5). Ukazatel režimu přijímače (6) svítí zeleně.
Pro lidské oko je viditelnost laserových čar pri zapnutém režimu príjímače snížená. Pro práci bez laserového príjímače proto režim príjímače vypněte opětovným stisknutím tlačítka režimu príjímače (5). Ukazatel režimu príjímače (6) zhasne.
Automatická nivelace
Práce s automatickou nivelací
Postavte měřicí přístroj na vodorovný, pevný povrch, upevněte ho do univerzálního držáku (25) nebo na stativ (32).
Pro práce s automatickou nivelací posuňte vypínač (16) do polohy „on“.
Automatická nivelace automaticky vyrovná nerovnosti v samonivelačním rozsahu ±4°. Nivelace je ukončena, když se laserové čáry již nepohybují.
Pokud není možné provést automatickou nivelaci, např. proto, že plocha, na které měřicí přístroj stojí, je odchýlená
od vodorovné roviny o více než 4°, začnou laserové čáry rychle blikat. Při aktivovaném akustickém signálu zní signál v rychlém rytmu.
Měřicí přístroj umístěte vodorovně a vyčkejte na samonivelaci. Jakmile se měřicí přístroj nachází v samonivelačním rozsahu ±4°, laserové paprsky nepřetržitě svítí a akustický signál utichne.
Při otršech nebo změnách polohy během provozu se měřicí přístroj opět automaticky zniveluje. Po opětovné nivelaci zkontroluje polohu vodorovné, resp. svislé laserové čáry vzhledem k referenčním bodům, aby vlivem přesunutí měřicího přístroje nedošlo k chybě.
Práce s aretací kyvadla
Pro práci s aretací kyvadla posuňte vypínač (16) do polohy „bn“. Ukazatel aretace kyvadla (4) svítí červeně a laserové čáry nepřetržitě blikají v pomalém taktu.
Při práci s aretací kyvadla je automatická nivelace vypnutá. Měřicí přístroj můžete držet v ruce nebo postavit na podklad se sklonem. Laserové čáry nejsou znivelované a nemusí nutně probíhat kolmo.
Dálkové ovládání pomocí „Bosch Levelling Remote App“
Měřicí přístroj je vybavený modulem Bluetooth®, který pomocí rádiové technologie umožňuje dálkové ovládání prostřednictvím chytrého telefonu s rozhraním Bluetooth®.
Pro použití této funkce je nutná aplikace „Bosch Levelling
Remote App“. Můžete si ji stáhnout v závislosti na koncovém zařízení v příslušném obchodě s aplikacemi (Apple App Store, Google Play Store).
Informace o potřebných systémových předpokladech pro spojení přes Bluetooth® najdete na internetových stránkách www.bosch-pt.com.
Při dálkovém ovládání přes Bluetooth® může v důsledku nepříznivých podmínek příjmu mezi mobilním koncovým zařízením a měřicím přístrojem docházet k časové prodlevě.
Zapnutí Bluetooth®
Pro zapnutí Bluetooth ^ pro dálkové ovládání stiskněte tlačitko Bluetooth ^ (9). Zkontrolujte, zda je aktivované rozhraní Bluetooth ^ na vašem mobilním koncovém zařízení. Po spuštění aplikace Bosch se naváže spojení mezi mobilním koncovým zařízením a měřicím přístrojem. Pokud je nalezeno více aktivních měřicích přístrojů, vyberte správný měřicí přístroj. Pokud je nalezen pouze jeden aktivní měřicí přístroj, dojde k automatickému navázání spojení.
Spojení je navázané, jakmile svítí ukazatel Bluetooth® (8). Spojení přes Bluetooth® se může přerušit kvůli přiliš velké vzdálenosti či překážkám mezi měřicím přístrojem a mobilním koncovým zařízením nebo vlivem zdrojů elektromagnetického rušení. V tom případě bliká ukazatel Bluetooth® (8).
Vypnutí Bluetooth®
Pro vypnutí Bluetooth® pro dálkové ovládání stiskněte tlačitko Bluetooth® (9) nebo měřicí přístroj vypněte.
Varování ohledně kalibrace CAL guard
Senzory varování ohledně kalibrace CAL guard sledují stav měřicího přístroje, i když je vypnutý. Pokud měřicí přístroj není napájený z akumulátoru nebo z baterií, zabezpečuje interní akumulátor 72 hodin nepřetržité sledování pomocí senzorů.
Senzory se aktivují při prvním uvedení měřicího přístroje do provozu.
Vyvolání varování ohledně kalibrace
Když nastane jedna z následujících skutečností, spustí se varování ohledně kalibrace CAL guard a rozsvítí se červeně ukazatel CAL guard (3):
- Interval kalibrace (každých 12 měsíců) uplynul.
- Měřicí přístroj byl uložen mimo rozsah skladovací teploty.
- Měřicí přístroj byl vystaven silnému oťresu (např. náraz při pádu na zem).
V „Bosch Levelling Remote App“ můžete vidět, která ze tří skutečností vyvolala varování ohledně kalibrace. Bez aplikace nelze tuto příčinu rozpoznat, rozsvícení ukazatele CAL guard (3) pouze informuje, že je nutné zkontrolovat přesnost nivelace.
Po spuštění varování svítí ukazatel CAL guard (3) tak dlouho, dokud nedojde ke kontrole přesnosti nivelace, a ukazatel se poté nevypne.
Postup při spuštění varování ohledně kalibrace
Zkontrolujte přesnost nivelace měřicího přístroje (viz „Kontrola přesnosti měřicího přístroje“, Stránka 145). Pokud není při žádné z kontrol překročena maximální odchylka, vypněte ukazatel CAL guard(3). Za tímto účelem podržte minimálně 3 s současně stisknuté tlačítko režimu přijímače (5) a tlačítko Bluetooth® (9). Ukazatel CAL guard (3) zhasne.
Pokud měřicí přístroj při jedné z kontrol překročí maximální odchylku, nechte ho opravit v servisu Bosch.
Kontrola presnosti měřicího přístroje
Vlivy na presnost
Největší vliv má teplota prostředí. Laserový paprsek mohou vychýlit zejména rozdíly teplot od podlahy směrem nahoru. Pro minimalizaci vlivu tepla, které stoupá ze země, doporučujeme používat měřicí přístroj na stativu. Kromě toho postavte měřicí přístroj podle možností doprostřed pracovní plochy.
Kromě vnějších vlivů mohou odchylky způsobovat také specifické vlivy (např. pád nebo prudké nárazy). Proto před začátkem každé práce zkontrolujte přesnost nivelace. Zkontrolujte vždy nejprve přesnost nivelace vodorovné laserové čáry a poté přesnost nivelace svislých laserových čar.
Pokud měřicí přístroj při jedné z kontrol překročí maximální odchylku, nechte ho opravit v servisu Bosch.

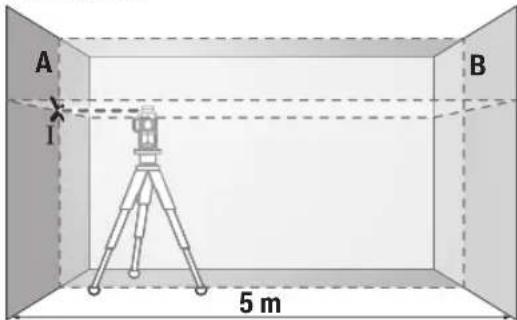

Pro kontrolu potřebujete volnou měřicí dráhu 5 m na pevném podkladu mezi stěnami A a B.
146 | Čeština
- Namontujte měřicí přístroj blízko stěny A na stativ nebo ho položte na pevný, rovný podklad. Měřicí přístroj zapněte v provozu s automatickou nivelací. Zvolte druh provozu, ve kterém se čelně před měřicím přístrojem vytváří jedna vodorovná laserová rovina a jedna svislá laserová rovina.
- Namiřte laser na blízkou stěnu A a nechte měřicí přístroj znivelovat. Označte střed bodu, ve kterém se laserové čáry na stěně protínají (bod I).

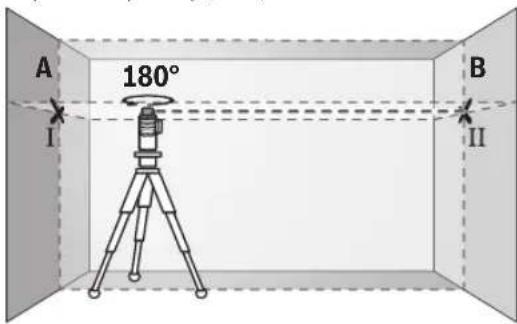

- Otočte měřicí přístroj o 180°, nechte ho znivelovat a označte průsečík laserových čar na protilehlé stěně B (bod II).
- Umístěte měřicí přístroj - aniž byste ho otočili - blízko u stěny B, zapněte ho a nechte ho znivelovat.
- Nastavte měřicí přístroj do takové výšky (pomocí stativu nebo případně podložením), aby průsečík laserových čar dopadal přesně na vyznačený bod II na stěně B.

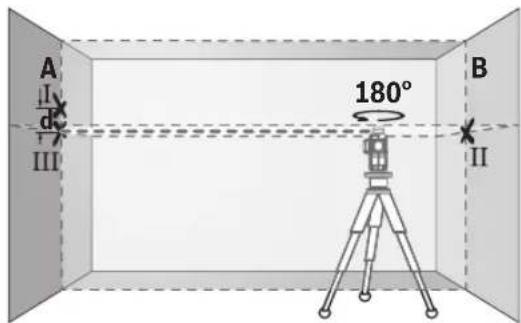

- Otočte měřicí přístroj o 180°, aniž byste změnili výšku. Namiřte ho na stěnu A tak, aby svislá laserová čáry probíhala vyznačeným bodem I. Nechte měřicí přístroj znivelovat a označte průsečík laserových čar na stěně A (bod III).
- Rozdíl d mezi oběma označenými body I a III na stěně A udává skutečnou výškovou odchylku měřicího přístroje. U měřicí dráhy 2 × 5 m = 10 m činí maximální přípustná odchylka:
10 m × ±0,2 mm/m = ±2 mm. Rozdíl d mezi body I a II smí tedy činit maximálně 2 mm.
Pro kontrolu potřebujete dveřní otvor, u kterého je (na pevném podkladu) na každé straně dveří nejméně 2,5 m místa.

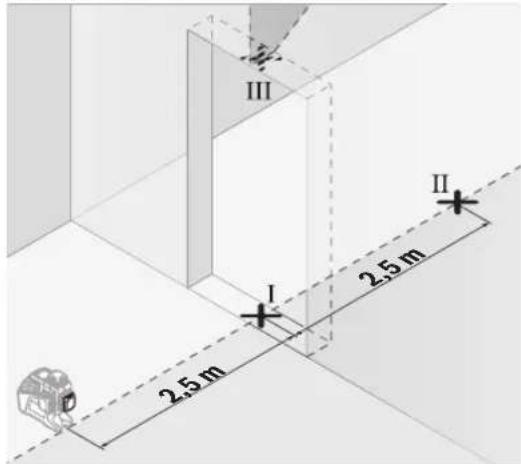

- Postavte měřicí přístroj ve vzdálenosti 2,5 m od dveřního otvoru na pevný, rovný podklad (ne na stativ). Měřicí přístroj zapněte v provozu s automatickou nivelací. Zvolte druh provozu, ve kterém se čelně před měřicím přístrojem vytváří jedna svislá laserová rovina.
– Označte střed svislé laserové čáry na podlaze ve dveřním otvoru (bod I), ve vzdálenost 5 m na druhé straně dveřního otvoru (bod II) a na horním okraji dveřního otvoru (bod III).

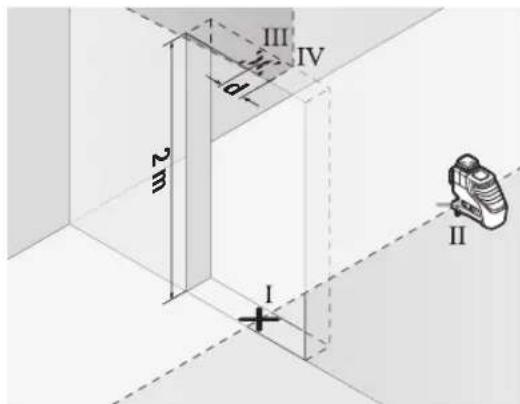

- Otočte měřicí přístroj o 180° a postavte ho na druhé straně dveřního otvoru přímo za bod II. Nechte měřicí přístroj znivelovat a svislou laserovou čáru vyrovnejte tak, aby její střed probíhal přesně body I a II.
– Označte střed laserové čáry na horním okraji dveřního otvoru jako bod IV. - Rozdíl d mezi oběma označenými body III a IV udává skutečnou odchylku měřicího přístroje od svislé roviny.
- Změřte výšku otvoru dveří.
Opakujte postup měření pro druhou svislou laserovou rovinu. Za tímto účelem zvolte druh provozu, ve kterém se vytváří jedna svislá laserová rovina na straně vedle měřicího přístroje, a před začátkem měření otočte měřicí přístroj o 90°.
Maximální přípustnou odchylku vypočítáte následovně: dvojnásobná výška dveřního otvoru × 0,2 mm/m Příklad: Při výšce dveřního otvoru 2 m smí maximální odchylka činit
2 × 2 m × ± 0,2 mm/m = ± 0,8 mm. Body III a IV smí tedy být maximálně 0,8 mm od sebe.
Pracovní pokyny
▶ Pro označení používejte vždy pouze střed laserové čáry. Šířka laserové čáry se mění se vzdáleností.
Práce s cílovou tabulkou laseru
Cílová tabulka laseru (28) zlepšuje viditelnost laserového paprsku při nepříznivých podmínkách a větších vzdálenostech.
Odrazivá plocha cílové tabulky laseru (28) zlepšuje viditelnost laserové čáry, pomocí prühledné plochy je laserová čára patrná i ze zadní strany cílové tabulky laseru.
Práce se stativem (příslušenství)
Stativ poskytuje stabilní, výškově přestavitelný měřicí základ. Nasad'te měřicí přístroj 1/4" upnutím pro stativ (20) na závit stativu (32) nebo běžného fotografického stativu. Pro upevnění na běžný stavební stativ použijte 5/8" upnutí pro stativ (19). Pomocí zajišťovacího šroubu stativu měřicí přístroj přišroubujte.
Než zapnete měřicí přístroj, stativ nahrubo vyrovnejte.
Upevnění pomocí univerzálního držáku (příslušenství) (viz obrázek C)
Pomocí univerzálního držáku (25) můžete měřicí přístroj upevnit např. na svislých plochách nebo magnetických materiálech. Univerzální držák je rovněž vhodný jako podlahový stativ a usnadňuje výškové vyrovnání měřicího přístroje.
Když připevňujete příslušenství na povrch, nedávejte prsty na zadní stranu magnetického příslušenství. Vlivem silné přitažlivé síly magnetů může dojít k uskřípnutí prstů.
Než měřicí přístroj zapnete, univerzální držák (25) nahrubo vyrovnejte.
Práce s laserovým přijímačem (příslušenství) (viz obrázek C)
Při nepříznivých světelných podmínkách (jasné prostředí, přímé sluneční záření) a na větší vzdálenosti používejte pro lepší rozpoznání laserových čar laserový přijímač (29). Při práci s laserovým přijímačem zapněte režim přijímače (viz „Režim přijímače“, Stránka 144).
Brýle pro práci s laserem (příslušenství)
Brýle pro práci s laserem odfiltrují okolní světlo. Tím se jeví světlo laseru světlejší pro oko.
Brýle pro zviditelnění laserového paprsku (příslušenství) nepoužívejte jako ochranné brýle. Brýle pro zviditelnění laserového paprsku slouží pro lepší rozpoznání laserového paprsku; nechrání ale před laserovým zářením.
Brýle pro zviditelnění laserového paprsku (příslušenství) nepoužívejte jako sluneční brýle nebo v silničním provozu. Brýle pro zviditelnění laserového paprsku neposkytují UV ochranu a zhoršují vnímání barev.
Příklady práce (viz obrázky B–G)
Příklady možností použití měřicího přístroje naleznete na stránkách s obrázky.
Údržba a servis
Údržba a čištění
Udržujte měřicí přístroj vždy čistý.
Měřicí přístroj neponořujte do vody nebo jiných kapalin. Nečistoty otrěte vlhkým, měkkým hadříkem. Nepoužívejte čisticí prostředky nebo rozpouštědla.
Pravidelně čistěte zejména plochy na výstupním otvoru laseru a dávejte pozor na vlákna.
Měřicí přístroj skladujte a přepravujte pouze v ochranném pouzdru (31), resp. v kufru (34).
V případě opravy posílejte měřicí přístroj v ochranném pouzdru (31), resp. v kufru (34).
Zákaznická služba a poradenství ohledně použití
Zákaznická služba zodpoví vaše dotazy k opravě a údržbě vašeho výrobku a též k náhradním dílům. Rozkladové výkresy a informace o náhradních dílech najdete také na:
148 | Slovenčina
www.bosch-pt.com
V případě dotazů k našim výrobkům a příslušenství vám ochotně pomůže poradenský tým Bosch.
V případě veškerých otázek a objednávek náhradních dílů bezpodmínečně uved’te 10místné věcné číslo podle typového štítku výrobku.
Czech Republic
Robert Bosch odbytová s.r.o.
Na www.bosch-pt.cz si si můžete objednat opravu Vašeho stroje nebo náhradní díly online.
Další adresy servisů najdete na:
Doporučené lithium-iontové akumulátory podléhají požadavkům zákona o nebezpečných nákladech. Tyto akumulátory mohou být bez dalších podmínek přepravovány uživatelem po silnici.
Při zasílání prostřednictvím třetí osoby (např.: letecká přeprava nebo spedice) je třeba brát zřetel na zvláštní požadavky na balení a označení. Zde musí být při přípravě zásilky nezbytně přizván expert na nebezpečné náklady.
Akumulátory zasílejte pouze tehdy, pokud není poškozený kryt. Otevřené kontakty přelepte lepicí páskou a akumulátor zabalte tak, aby se v obalu nemohl pohybovat. Dodržujte také případné další národní předpisy.
Likvidace
Měřicí přístroje, akumulátory/baterie, příslušenství a obaly je třeba odevzdat k ekologické recyklaci.
Měřicí přístroje a akumulátory/baterie nevyhazujte do domovního odpadu!
Pouze pro země EU:
Podle evropské směrnice 2012/19/EU o odpadních elektrických a elektronických zařízeních a jejího provedení ve vnitrostátním právu se musí již nepoužitelné měřicí přístroje a podle evropské směrnice 2006/66/ES vadné nebo opotřebované akumulátory/baterie shromažďovat odděleně a odevzdat k ekologické recyklaci.
Při nesprávné likvidaci mohou odpadní elektrická a elektronická zařízení kvůli případnému obsahu nebezpečných látek poškodit životní prostředí a lidské zdraví.
Akumulátory/baterie:
Li-Ion:
Řid'te se pokyny v části Přeprava (viz „Přeprava“, Stránka 148).
Slovenčina
t'ou Robert Bosch Power Tools GmbH je realizované na základe licencie.
Čiarový laser GLL 3-80 C GLL 3-80 CG
Čiarový laser GLL 3-80 C GLL 3-80 CG
| Trvalé zelené svetlo 100 – 75 % |
| Trvalé žlté svetlo 75 – 35 % |
| Trvalé červené svetlo 35 – 10 % |
| Bez svetla – Akumulátor je chybný– Batérie sú vybité |
Deaktivovanie zvukového signálu
Viditel'nost laserovej čiary je pre l'udské oko pri zapnutom režime prijímača znížená. Pre prácu bez prijímača laserového lúča preto vypnite režim prijímača novým stlačením tlačidla režimu prijímača (5). Ukazovatel' režimu prijímača (6) zhasne.
Ked' chcete pracovat's automatickou niveláciou, posuňte vypínač (16) do polohy „n“.
154 | Slovenčina
dvojnásobná výška otvoru dverí × 0,2 mm/m
Měřicí přístroje a akumulátory/baterie nevyha-zujte do domovního odpadu!
