Zīmols	Bosch
Modelis	GLL 3-80 CG Professional
Produkta veids	3 plakņu lāzera līmenis
Staru skaits	3 (1 horizontāls, 2 vertikāli)
Izlīdzināšanas precizitāte	±0,3 mm/m
Darbības attālums bez uztvērēja	Līdz 30 m
Darbības attālums ar uztvērēju	Līdz 50 m
Pašizlīdzināšanās	Jā, izlīdzināšanas diapazons ±4°
Slīpuma režīms	Jā
Barošana	Li-Ion 12V akumulators (saderīgs ar Bosch Professional)
Darbības laiks	Ap 24 stundām (visi stari ieslēgti)
Svars (ar akumulatoru)	0,9 kg
Izmēri (G x P x A)	160 x 100 x 140 mm
Stiprinājums	Vītne 1/4" un 5/8"
Lāzera uztvērējs	Saderīgs ar LR 7 vai LR 1
Lāzera klase	2 (635 nm, <1 mW)
Aizsardzība	IP54 (putekļu un ūdens šļakatu izturīgs)
Darba temperatūra	-10 °C līdz +50 °C
Tīrīšana	Mīksta, sausa drāna, izvairīties no šķīdinātājiem
Ietvertie piederumi	Akumulators, lādētājs, transporta koferis, sienas stiprinājums
Garantija	3 gadi (nepieciešama reģistrācija)
Rezerves daļas	Akumulators, lādētājs, uztvērējs, statīvs pieejami
Remontējamība	Bosch pilnvarots pēcpārdošanas serviss

Bieži uzdotie jautājumi - GLL 3-80 CG Professional BOSCH

Kā ieslēgt un izslēgt GLL 3-80 CG lāzeru?

Nospiediet ieslēgšanas/izslēgšanas pogu. Ilga nospiešana pārslēdz gaidīšanas režīmā. Lai izslēgtu, turiet nospiestu līdz izslēgšanai.

Lāzers neieslēdzas, ko darīt?

Pārbaudiet, vai akumulators ir uzlādēts un pareizi ievietots. Ja problēma turpinās, sazinieties ar Bosch pēcpārdošanas servisu.

Kā izmantot slīpuma režīmu?

Turiet nospiestu izlīdzināšanas pogu 2 sekundes, lai deaktivizētu pašizlīdzināšanos. Lāzers mirgo, tad ierīci var sasvērt.

Kāds ir lāzera darbības attālums?

Bez uztvērēja darbības attālums ir 30 m. Ar LR 7 uztvērēju tas sasniedz 50 m.

Vai lāzeru var izmantot ar statīvu?

Jā, GLL 3-80 CG ir 1/4" un 5/8" vītne stiprināšanai uz statīva vai sienas kronšteina.

Kā nomainīt akumulatoru?

Noņemiet akumulatora nodalījumu ierīces aizmugurē. Ievietojiet saderīgu Bosch 12V akumulatoru, līdz atskan klikšķis.

Lāzers nepārtraukti mirgo, ko nozīmē šis signāls?

Strauja mirgošana norāda, ka lāzers ir slīpuma režīmā. Lēna mirgošana norāda uz zemu akumulatora lādiņu vai temperatūras diapazona pārsniegšanu.

Kā tīrīt lāzeru?

Izmantojiet mīkstu, sausu drānu. Nelietojiet ķīmiskus tīrīšanas līdzekļus vai šķīdinātājus. Uzmanīgi notīriet lēcas.

Kāda ir šīs ierīces lāzera klase?

Tas ir 2. klases lāzers (635 nm, jauda < 1 mW). Izvairieties no tieša kontakta ar acīm.

Kur atrast pilnu lietošanas instrukciju?

Lietošanas instrukcija bez maksas ir pieejama notice-facile.com. To var lejupielādēt PDF formātā vai pieprasīt tulkojumu pa e-pastu.

LIETOŠANAS INSTRUKCIJA GLL 3-80 CG Professional BOSCH

sā qyīgājūnol yādmygāgānluōzni lusānms dāmāngyūn sāmnāzsīns „Bosch Levelling Remote App“. lusāmānmam dāmfymānqnmāsāg gāsdmāngyānssāg glu sāmnāzsīns dāgāndməsn hādmāgānsmom dāglusāsdnlun dāsmāgānqasb (Apple App Store, Google Play Store).

Lai varētu droši strādāt ar mērinstrumentu, rūpīgi izlasiet un ievērojiet visus šeit sniegtos norādījumus. Ja mērinstruments netiek lietots atbilstīgi šeit sniegtajiem

norādijumiem, tas var nelabvėligi ietekmėt tā aizsargfunkcijas. Raugieties, lai brīdinošās uzlīmes uz mērinstrumenta vienmēr būtu labi salasāmas. PĖC IZLASIŠANAS SAGLABĀJIET ŠOS NORĀDĪJUMUS; JA NODODAT MĒRINSTRUMENTU TĀLĀK, NODROŠINIET TOS KOPĀ AR MĒRINSTRUMENTU.

Uzmanību – ja tiek veiktas citas darbības vai lietotas citas regulēšanas ierīces, nekā norādīts šeit vai citos procedūru aprakstos, tas var radīt bīstamu starojuma iedarbību.
▶ Mērinstruments tiek piegādāts kopā ar lāzera brīdinājuma zīmi (tā ir atzīmēta grafiskajā lappusē parādītajā mērinstrumenta attēlā).
Ja brīdinājuma uzlīmes teksts nav jūsu valsts valodā, pirms izstrādājuma lietošanas pirmo reizi uzlimējiet uz tās kopā ar izstrādājumu piegādāto uzlimi jūsu valsts valodā.

Nevërsiet lăzera staru citu personu vai măjdzivnieku virzienă un neskatieties tiešajă vai atstarotajă lăzera stară. Šāda rīcība var apžilbināt tuvumā esošas personas, izraisīt nelaimes gadījumus vai pat bojāt redzi.

▶ Ja lāzera stars iespid acīs, nekavējoties aizveriet tās un izkustiniet galvu tā, lai tā neatrastos lāzera starā.
▶ Neveiciet nekādas izmainas ar lāzera ierīci.
▶ Nelietojiet lāzera skatbrilles (piederums) kā aizsargbrilles. Lāzera skatbrilles ir paredzētas lāzera stara redzamības uzlabošanai, taču tās nespēj pasargāt acis no lāzera starojuma.
▶ Nelietojiet lāzera skatbrilles kā saules brilles vai kā brilles, vadot satiksmes lidzekli. Lāzera skatbrilles nenodrošina pilnvērtigu aizsardzību no ultravioletā starojuma un pasliktina krāsu izšķiršanas spēju.
Nodrošiniet, lai mērinstrumentu remontētu vienīgi kvalificēti remonta speciaïlisti, nomainai izmantojot originālās rezerves daļas. Tas ľaus saglabāt vajadzīgo darba drošības līmeni, strādājot ar mērinstrumentu.
▶ Nelaujiet bērniem lietot lāzera mērinstrumentu bez pieaugušo uzraudzības. Viņi var nejauši apžilbināt tuvumā esošās personas vai sevi.
Nestrādājiet ar mērinstrumentu sprādzienbīstamās vietās, kur atrodas viegli degoši šķidrumi, gāzes vai putekļi. Mērinstrumentā var rasties dzirksteles, kas var izraisīt putekļu vai tvaiku aizdegšanos.
▶ Neatveriet akumulatoru. Tas var radit ësslégumu.
▶ Bojājuma vai nepareizas lietošanas rezultātā akumulators var izdalīt kaitīgus izgarojumus.

Akumulators var aizdegties vai sprägt. ielaidiet telpä svaigu gaisu un smagâkos gadījumos meklējiet ārsta palīdzību. Izgarojumi var izraisīt elpošanas celu kairinājumu.

Ja akumulators ir bojāts vai tiek nepareizi lietots, no tā var izplūst škidrais elektrolīts. Nepieļaujiet elektrolīta nonākšanu saskarē ar ādu. Ja tas tomēr ir nejauši noticis, noskalojiet elektrolītu ar ūdeni. Ja elektrolīts nonāk acis, nekavējoties griezieties pēc palīdzības pie ārsta. No akumulatora izplūdušais elektrolīts var izraisīt ādas iekaisumu vai pat apdegumu.
▶ ledarbojoties uz akumulatoru ar smailu priekšmetu, piemēram, ar naglu vai skrūvgriezi, kā arī ārēja spēka iedarbības rezultātā akumulators var tikt bojāts. Tas var radīt iekšēju īsslēgumu, kā rezultātā akumulators var aizdegties, dūmot, eksplodēt vai pārkarst.
▶ Laikā, kad akumulators netiek lietots, nepieļaujiet tā kontaktu saskaršanos ar saspraudēm, monētām, atslēgām, naglām, skrūvēm vai citiem nelieliem metāla priekšmetiem, kas varētu izraisīt īsslēgumu. Īsslēgums starp akumulatora kontaktiem var radīt apdegumus un būt par cēloni ugunsgrēkam.
▶ Lietojiet akumulatoru vienīgi ražotāja izstrādājumos. Tikai tā akumulators tiek pasargāts no bīstamām pārslodzēm.
Uzlādējiet akumulatorus vienīgi ar uzlādes ierīcēm, ko šim nolūkam ir ieteicis ražotājs. Katra uzlādes ierīce ir paredzēta tikai noteikta tipa akumulatoram, un mēginājums to lietot cita tipa akumulatoru uzlādei var novest pie aizdegšanās.

Sargājiet akumulatoru no karstuma, piemēram, no ilgstošas atrašanās saules staros, kā arī no uguns, netīrumiem, ūdens un mitruma. Tas var radīt sprādziena un īsslēguma briesmas.

BRĪDINĀJUMS

Nodrošiniet, lai pogas tipa elements nenonāk rokās bērniem. Pogs tipa elementi ir bīstami.

Pogas tipa elementi nekad nedrīkst tikt norīti vai nonākt citās kermēna atverēs. Ja pastāv aizdomas, ka pogas tipa elements ir ticis norīts vai ir nonācis kādā citā kermēna atverē, nekavējoties meklējiet ārsta palīdzību. Norīts pogas tipa elements 2 stundu laikā var izraisīt nopietnus iekšējo orgānu bojājumus un nāvi.
▶ Veicot pogas elementa nomaiņu, sekojiet, lai tā nomaiņa notiktu pareizā kārtibā. Pastāv sprādzienbīstamība.
Lietojiet vienigi šajā lietošanas pamācibā norāditās pogas tipa baterijas. Nelietojiet citas pogas tipa baterijas vai citus barošanas avotus.
▶ Nemēginiet atkārtoti uzlādēt pogas tipa elementu un nepieļaujiet īsslēguma veidošanos starp tā izvadiem.

Pogas tipa elements var zaudēt hermētiskumu, sprāgt, aizdegties un savainot cilvēkus.

▶ Nolietotos pogas tipa elementus izņemiet un utilizējiet atbilstoši spēkā esošajiem noteikumiem. Nolietotie pogas tipa elementi var zaudėt hermėtiskumu un šī iemesla dėl bojāt izstrādājumu vai savainot cilvēkus.
▶ Nepārkarsējiet pogas tipa elementu un nemetiet to ugunī. Pogas tipa elements var zaudēt hermētiskumu, sprāgt, aizdegties un savainot cilvēkus.
▶ Nebojājiet un neizjauciet pogas tipa elementu. Pogas tipa elements var zaudēt hermētiskumu, sprāgt, aizdegties un savainot cilvēkus.
▶ Nelaujiet bojātajam pogas tipa elementam nonākt saskarē arūdeni. Izplūdušajam litijam saskaroties arūdeni, var veidoties ūdeņradis, kas var izraisīt aizdegšanos, sprādzienu vai savainot cilvēkus.
Pārtrauciet lietot mērinstrumentu, ja pogas tipa elementa turētāju (22) vairs nevar aizvērt. Izņemiet pogas tipa elementu un nogādājiet mērinstrumentu remontu darbnīcā.
Pirms jebkuras darbības ar mērinstrumentu (piemēram, pirms montāžas vai apkalpošanas), kā ari pirms mērinstrumenta transportēšanas vai novietošanas uzglabāšanai izņemiet no tā akumulatoru vai baterijas. leslēdzēja nejauša nospiešana var izraisīt savainojumu.
▶ Mērinstrumenta darbības laikā pie zināmiem nosacījumiem sāk skaļi skanēt tonālais signāls. Tāpēc netuviniet mērinstrumentu savām vai citu personu ausīm. Skaļš tonālais signāls var radīt dzirdes traucējumus.

Nenovietojiet mērinstrumentu un magnētiskos piederumus implantu un citu medicīnisko ieriču tuvumā, piemēram, elektrokardiostimulatora vai insulīna pumpja tuvumā. Mērinstrumenta un piederumu magnēti rada lauku, kas var ietekmēt implantātu un medicīnisko ieriču darbību.

Netuviniet mērinstrumentu un magnētiskos piederumus magnētiskajiem datu nesējiem un iericēm, kuru darbību ietekmē magnētiskais lauks. Mērinstrumenta un piederumu magnētu iedarbība var izraisīt neatgriezeniskus datu zudumus.
▶ Mērinstruments ir aprikots ar interfeisu, kurā tiek izmantots radio kanāls. Tāpēc jāievēro vietējie lietošanas ierobežojumi, kādi pastāv, piemēram, lidmašinās vai slimnīcās.

Vārdiskā zīme Bluetooth®, kā arī grafiskais attēlojums (logotips) ir uznēmuma Bluetooth SIG, Inc. registrēta preču zīme un īpašums. Uznēmums Robert Bosch Power Tools GmbH šo vārdisko zīmi/grafisko attēlojumu lieto licencēti.

▶ levērībai! Lietojot mērinstrumentu ar Bluetooth® funkciju, var rasties traucējumi citu iekārtu un ierīču, lidmašinu navigācijas ierīču un medicīnisku ierīču

(piemēram, sirds stimulatoru un dzirdes aparātu) darbībā. Tāpat nevar pilnīgi izslēgt kaitējumu rašanos cilvēkiem un dzīvniekiem, kas atrodas elektroinstrumenta lietošanas vietas tiešā tuvumā. Nelietojiet mērinstrumentu ar Bluetooth® funkciju medicīnisku ierīču, degvielas uzpildes staciju un kimisku iekārtu tuvumā, kā arī vietās ar paaugstinātu sprādzienbīstamību un vietās, kur notiek spridzināšanas darbi. Nelietojiet mērinstrumentu ar Bluetooth® funkciju lidmašinās. Nepieļaujiet elektroinstrumenta ilgstošu darbību ķermeņa tiešā tuvumā.

Izstrādājuma un tā funkciju apraksts

Nemiet vērā attēlus lietošanas pamācības sākuma daļā.

Paredzētais pielietojums

Mērinstruments ir paredzēts līmenisku un statenisku līniju iezīmēšanai un pārbaudei.

Mērinstruments ir piemērots lietošanai gan telpās, gan ari ārpus tām.

Šis izstrādājums ir lietotāja lāzerierīce saskaņā ar EN 50689.

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija sakrīt ar numuriem mērinstrumenta attēlā, kas sniegts grafiskajā lappusē.

(1) Lāzera stara izvadlūka
(2) Akumulatora/bateriju uzlādes limena indikators
(3) Indikators CAL guard
(4) Svärsta fiksatora indikators
(5) Uztvērēja režīma taustiņš
(6) Uztvērēja režīma indikators
(7) Lāzera darba režīma taustiņš

(8) Bluetooth® savienojuma indikators
(9) Bluetooth® taustinš
(10) Akumulatora nodalijums
(11) Bateriju adaptera apvalks ^a)
(12) Baterijas ^a)
(13) Akumulatora/bateriju adaptera fiksatora taustiņš ^a)
(14) Bateriju adaptera noslēgvāciņš ^a)
(15) Akumulators ^a)
(16) leslēgšanas/izslēgšanas slēdzis
(17) Lāzera brīdinājuma uzlīme
(18) Sērijas numurs
(19) 5/8" vītne stiprināšanai uz statīva
(20) 1/4" vītne stiprināšanai uz statīva
(21) Pogas tipa baterija
(22) Pogas tipa baterijas turētājs
(23) Pogas tipa baterijas nodalijums
(24) Magnēts ^a)
(25) Universālais turētājs ^a)
(26) Pagriežamā platforma ^a)
(27) Tālvadības pults ^a)
(28) Lāzera mērkplāksne ^a)
(29) Lāzera starojuma uztvērējs ^a)
(30) Lāzera skatbrilles ^a)
(31) Aizsargsoma ^a)
(32) Statīvs ^a)
(33) Teleskopiskais stienis ^a)
(34) Koferis ^a)
(35) leliktnis ^a)

a) Šeit attēlotie vai aprakstitie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā.

Tehniskie parametri

Liniju lāzers GLL 3-80 C GLL 3-80 CG
Izstrādājuma numurs	3 601 K63 R..	3 601 K63 T..
Darbības tālums ^4)
– Standarta režimā 30 m 30 m
– Uztvērēja režimā 25 m 25 m
– Ar lāzera starojuma uztvērēju 5–120 m 5–120 m
Nivelēšanas precizitāte ^B)(C)(D)	±0,2 mm/m	±0,2 mm/m
Pašizlidzināšanās diapazons ±4° ±4°
Nivelēšanas laiks < 4 s < 4 s
Maks. darba augstums virs jūras līmeņa	2000 m	2000 m
Maks. relatīvais gaisa mitrums	90%	90%
Piesārņojuma pakāpe atbilstīgi IEC 61010-1	2^E)	2^E)

278 | Latviešu

Liniju lazers GLL 3-80 C GLL 3-80 CG

Lāzera klase 2 2
Lāzera veids < 10 mW, 630–650 nm < 10 mW, 500–540 nm
C_6 10 10
Lāzera līnijas divergence 50 × 10 mrad (pilns lenkis) 50 × 10 mrad (pilns lenkis)
Visisākais impulsa ilgums 1/10000 s 1/10000 s
Impulsu frekvence
– Lietošana bez uztvērēja režima 23 kHz 23 kHz
– Lietošana uztvērēja režimā 10 kHz 10 kHz
Saderīgi lāzera starojuma uztvērēji	LR 6, LR 7	LR 7
Statīva stiprinājuma vītne	1/4", 5/8"	1/4", 5/8"
Mērinstrumenta elektrobarošana
– Akumulators (litija jonu)	12 V	12 V
– Baterijas (sārma-mangāna)	4 × 1,5 V LR6 (AA) (ar bateriju adapteri)	4 × 1,5 V LR6 (AA) (ar bateriju adapteri)
– Rezerves baterija (pogas tipa baterija)	CR2032 (litija baterija 3 V)	CR2032 (litija baterija 3 V)
Darbības laiks ar 3 lāzera staru plaknēmF)
– Ar akumulatoru	8 h.	6 h.
– Ar baterijām	6 h.	4 st.
Bluetooth® mērinstruments
– Saderība	Bluetooth® 4.0 (Low Energy)G)	Bluetooth® 4.0 (Low Energy)G)
– Maks. signāla sniedzamība 30 m	H)	30 mH)
– Darba frekvences diapazons	2402–2480 MHz	2402–2480 MHz
– Maks. raidītāja jauda	< 1 mW	< 1 mW
Bluetooth® viedtālrunis
– Saderība	Bluetooth® 4.0 (Low Energy)G)	Bluetooth® 4.0 (Low Energy)G)
– Operētājsistēma	Android 6 (un jaunāka)iOS 11 (un jaunāka)	Android 6 (un jaunāka)iOS 11 (un jaunāka)
Svars atbilstīgi EPTA-Procedure 01:2014
– Ar akumulatoru	0,90 kg	0,90 kg
– Ar baterijām	0,86 kg	0,86 kg
Izmērs (garums × platums × augstums)	162 × 84 × 148 mm	162 × 84 × 148 mm
Aizsardzības klaseI)	IP54 (putek|drošs un š|akatdrošs)	IP54 (putek|drošs un š|akatdrošs)
Ieteicamā apkārtējās vides temperatūra uzlādes laikā	0 °C ... +35 °C	0 °C ... +35 °C
Pielaujamā apkārtējās vides temperatūra darbības laikā	-10 °C ... +40 °C	-10 °C ... +40 °C
Pielaujamā apkārtējās vides temperatūra glabāšanas laikā	-20 °C ... +70 °C	-20 °C ... +70 °C
Ieteicamie akumulatori	GBA 12V...(izņemot GBA 12V ≥ 4,0 Ah)	GBA 12V...(izņemot GBA 12V ≥ 4,0 Ah)

Liniju lazers GLL 3-80 C GLL 3-80 CG

leteicamās uzlādes ierīces GAL 12...

GAX 18...

GAL 12...

GAX 18...

A) Nelabvėligos darba apstāklos (piemēram, tiešos saules staros) darbības tālums var samazināties.
B) piei 20-25°C
C) Ir spēkā četros limeniskajos krustpunktos.
D) Norāditās vērtības attiecas uz normāliem un labvēligiem apkārtējās vides apstākļiem (piemēram, nav vibrāciju, nav miglas, nav dūmu, nav tiešu saules staru). Ja ir ievērojamas temperatūras svārstības, mērinstruments var darboties neprecizi.
E) Parasti ir vērojams tikai elektronenevadošs piesārnojums, taču dažkārt ir sagaidāma kondensācijas izraisītas pagaidu elektrovadāmības parādīšanās.
F) Mazāks darbības laiks Bluetooth® režimā un/vai kopā ar RM 3
G) Lietojot Bluetooth® Low-Energy (zemas energijas) ierīces, savienojuma veidošana ar dažu modelu un operētājsistēmu iekārtām var nebūt iespējama. Bluetooth® ierīcem jāspēj atbalstīt SPP profilu.
H) Signāla sniedzamība var stipri mainīties atkarībā no ārējiem apstākļiem, tai skaitā no izmantotās uztverošās ierices. Darbojoties noslēgtās telpās un caur metāliskiem šķērsļiem (piemēram, caur sienām, plauktiem, koferiem u.c.), Bluetooth® signāla sniedzamība var būtiski samazināties.
I) Litija jonu akumulatori un bateriju adapteris AA1 nav ieklauti IP 54. Mērinstrumenta viennozimīgai identifikācijai kalpo sērijas numurs (18), kas atrodams uz tā markejuma plāksnītes.

Montāža

Mērinstrumenta elektrobarošana

Mērinstruments var darboties no baterijām, ko var iegādāties tirdzniecības vietās, kā arī no Bosch litija-jonu akumulatora.

Darbs no akumulatora

Izmantojiet vienīgi tehniskajos datos norādītās uzlādes ierīces. Vienīgi šī uzlādes ierīce ir piemērota jūsu mērinstrumentā izmantojamā lītija-jonu akumulatora uzlādei.

Norāde: atbilstoši starptautiskajiem kravu pārvadāšanas noteikumiem litija jonu akumulatori tiek piegādāti daļēji uzlādētā stāvokli. Lai nodrošinātu pilnu akumulatora jaudu, pirms pirmās lietošanas reizes pilnībā uzlādējiet akumulatoru.

Lai ievietotu uzlādētu akumulatoru (15), iebīdiet to akumulatora šahtā (10), līdz akumulators tur fiksējas ar skaidri sadzirdamu troksni.

Lai izņemtu akumulatoru (15), nospiediet fiksatora taustiņu (13) un izvelciet akumulatoru no akumulatora šahtas (10). Neizmantojiet šim nolūkam pārāk lielu spēku.

Darbs ar baterijām

Mērinstrumenta darbināšanai ieteicams izmantot sārmamangāna baterijas.

Baterijas tiek ievietotas bateriju adapteri.

▶ Bateriju adapteris ir paredzëts izmantošanai vienigi šim nolükam paredzëtos Bosch mérinstrumentos, un to nedrikst lietot kopä ar elektroinstrumentiem.

Lai ievietotu baterijas, iebīdiet bateriju adaptera apvalku (11) akumulatora šahtā (10). levietojiet apvalkā baterijas, kā parādīts attēlā uz noslēdzošā vāciņa (14). Uzbīdiet noslēdzošo vāciņu uz apvalka, līdz tas fiksējas ar skaidri sadzirdamu troksni.

Lai iznemtu baterijas (12), nospiediet fiksatora taustiņu (13), kas notur bateriju adaptera noslēdzošo vāciņu (14), un tad novelciet noslēdzošo vāciņu. Sekojiet, lai no noslēdzošā vāciņa neizkristu baterijas. Šim nolūkam turiet mērinstrumentu tā, lai akumulatora šahta (10) būtu vērsta augšup. Iznemiet baterijas. Lai iznemtu bateriju

adaptera apvalku (11) no akumulatora šahtas, satveriet apvalku un izvelciet to no mérinstrumenta, izdarot vieglu spiedienu uz apvalka sānu sieniņām.

Vienlaicīgi nomainiet visas nolietotās baterijas. Nomainai izmantojiet vienā firmā ražotas baterijas ar vienādu ietilpību.

Ja mērinstruments ilgāku laiku netiek lietots, izņemiet no tā baterijas. Ilgstošanas uzglabāšanas laikā baterijas var korodēt vai izlādēties mērišanas instrumentā.

Uzlādes pakāpes indikators

Uzlādes pakāpes indikators (2) parāda akumulatora vai bateriju uzlādes pakāpi:

LED Uzlādes pakāpe

Pastāvīgi deg zalā krāsā 100–75 %

Pastāvīgi deg dzeltenā krāsā 75–35 %

Pastāvīgi deg sarkanā krāsā 35–10 %

Nedeg – Akumulators ir bojāts– Baterijas ir tukšas

Ja akumulators vai baterijas ir nolietojušas, lāzera līniju spožums pakāpeniski samazinās.

Nekavējoties nomainiet bojāto akumulatoru vai nolietotās baterijas.

Pogas tipa baterijas nomaiņa (skatiet attēlu A)

Mērinstruments ir apgādāts ar pogas tipa bateriju (21), lai varētu saglabāt CAL guard datumu un laiku bez ievietota akumulatora vai baterijām.

Lai nomainītu pogas tipa bateriju, izņemiet akumulatoru vai visu bateriju adapteri.

Iznemiet pogas tipa baterijas turētāju (22) no pogas tipa baterijas nodalījumā (23). Iznemiet tukšo pogas tipa bateriju (21) un ievietojiet jaunu. levērojiet pareizu pievienošanas polaritāti, kas attēlota uz pogas tipa baterijas turētāja (pogas tipa baterijas pozitīvajam izvadam jābūt vērstam augšup).

Iebīdiet pogas tipa baterijas turētāju (22) ar ievietoto pogas tipa bateriju atpakaļ nodalījumā (23). Sekojiet, lai pogas tipa baterijas turētājs tiktu iebīdīts pareizi un līdz galam, jo pretējā gadījumā var netikt nodrošināta aizsardzība pret putekļiem un ūdens šļakatām.

Pie pirmās nodošanas ekspluatācijā noņemiet pogas tipa baterijas aizsargfoliju (21). Rīkojieties tāpat kā pogas tipa baterijas nomaiņas gadījumā.

Lietošana

Uzsākot lietošanu

▶ Sargājiet mērinstrumentu no mitruma un saules staru tiešas iedarbības.
▶ Nepakļaujiet instrumentu Įoti augstas vai Įoti zemas temperatūras iedarbibai un straujām temperatūras svārstībām. Piemēram, neatstājiet mērinstrumentu ilgāku laiku automašinā. Ja ir ievērojamas temperatūras svārstības, vispirms pagaidiet, līdz mērinstrumenta temperatūra izlīdzinās ar apkārtējās vides temperatūru; pirms turpināt darbu, vienmēr pārbaudiet precizitāti, kā ir norādīts sadalā (skatīt „Mērinstrumenta precizitātes pārbaude“, Lappuse 282). Łoti augsta vai Įoti zema temperatūra vai straujas temperatūras svārstības var nelabvēlīgi ietekmēt mērinstrumenta precizitāti.
Sargājiet mērinstrumentu no stipriem triecieniem, nelaujiet tam krist. Ja mērinstruments ir ticis pakļauts stiprai mehāniskai iedarbībai, pirms darba turpināšanas vienmēr jāpārbauda tā precizitāte, kā norādīts sadaļā (skatīt „Mērinstrumenta precizitātes pārbaude“, Lappuse 282).
▶ Transportēšanas laikā izslēdziet mērinstrumentu. Izslēdzot mērinstrumentu, tiek fiksēts svārsta mezgls, kas spēcīgu svārstību iespaidā varētu tikt bojāts.

leslēgšana un izslēgšana

Lai ieslēgtu mērinstrumentu, pārbīdiet ieslēdzēju/ izslēdzēju (16) pozīcijā „n” (ja lieto svārsta fiksatoru) vai pozīcijā „n” (ja lieto paśizlīdzināšanos). Mērinstruments uzreiz pa izvadlūkām (1) raida lāzera starus, kas veido līnijas.

Lai izslēgtu mērinstrumentu, pārbīdiet ieslēdzēju/izslēdzēju (16) pozīcijā Off. Kad izslēdz mērinstrumentu, tiek fiksēts tā svārsta mezgls.

▶ Neatstājiet ieslēgtu mērinstrumentu bez uzraudzības un pēc lietošanas to izslēdziet. Lāzera stars var apžilbināt tuvumā esošās personas.

Ja tiek pārsniegta maksimāli pieļaujamā darba temperatūra, kas ir 40 °C, mērinstruments automātiski izslēdzas, šādi pasargājot no sabojāšanās lāzera diodi. Pēc atdzišanas mērinstruments atkal ir gatavs darbam, un to no jauna var ieslēgt.

Mērinstrumenta temperatūrai tuvojoties maksimāli pieļaujamajai darba temperatūras vērtībai, lāzera līniju spožums pakāpeniski samazinās.

Mērierīce ir aizsargāta pret spēcīgu elektrostatisku izlādi (ESD). Gadījumā, ja mērierīce ir elektrostatiski uzlādēta (piem., ar pieskaršanos vidē ar zemu gaisa mitrumu), tā automātiski izslēdzas. Šādā gadījumā ieslēgšanas/izslēgšanas slēdzi (16) no jauna ieslēdziet.

Automātiskās izslēgšanās deaktivizēšana

Ja apmēram 120 min nenospiež nevienu mērinstrumenta taustiņu, tas automātiski izslēdzas, tādējādi saudzējot akumulatoru.

Lai mērinstrumentu pēc automatiskas izslēgšanās no jauna ieslēgtu, ieslēdzēju (16) var vispirms pārvietot stāvokli „Off“ (Izslēgts) un tad no jauna ieslēgt mērinstrumentu, kā arī var vienreiz nospiest lāzera darba režima izvēles taustiņu (7) vai uztvērēja režima ieslēgšanas taustiņu (5).

Lai deaktivizētu automātiskās pašizlīdzināšanās funkciju, nospiediet lāzera darba režima izvēles taustiņu (7) un turiet to nospiestu vismaz 3 sekundes ilgi laikā, kad mērinstruments ir ieslēgts. Automātiskās pašizlīdzināšanās funkcijas deaktivizēšanu apstiprina lāzera staru īslaicīga mirgošana.

Lai aktivizētu automātiskās pašizlīdzināšanās funkciju, izslēdziet un no jauna ieslēdziet mērinstrumentu.

Tonālā signāla deaktivizēšana

Pēc mērinstrumenta ieslēgšanas tonālais signāls vienmēr ir aktivizēts.

Lai deaktivizētu vai aktivizētu tonālo signālu, vienlaicīgi nospiediet lāzera darba režīma izvēles taustiņu (7) un uztvērēja režīma ieslēgšanas taustiņu (5) un turiet šos taustiņus nospiestus vismaz 3 sekundes ilgi.

Apstiprinot tonālā signāla aktivizēšanu vai deaktivizēšanu, noskan trīs īsi tonālie signāli.

Darba režimi

Mērinstruments var darboties vairākos režimos, kurus jebkurā brīdi var viegli mainit:

• lāzera stars pārvietojoties veido horizontālu plakni,
  – lāzera stars pārvietojoties veido vertikālu plakni,
• lāzera stari pārvietojoties veido divas vertikālas plaknes,
  – lāzera stari pārvietojoties veido horizontālu plakni un divas vertikālas plaknes.

Pēc mērinstrumenta ieslēgšanas tā izstarotais lāzera stars veido vienu horizontālu plakni. Lai izmainītu darba režīmu, nospiediet lāzera darba režīma izvēles taustiņu (7).

Visos darba režimos var lietot gan pašizlidzināšanos, gan svārsta fiksatoru.

Uztvērēja režīms

Strādājot ar lāzera starojuma uztvērēju (29), nepieciešams aktivizēt uztvērēja režīmu – neatkarīgi no izvēlētā darba režima.

Uztvērēja režimā lāzera linijas mirgo ar loti augstu frekvenci, tāpēc lāzera starojuma uztvērējam (29) tās ir vieglāk atklājamas.

Lai ieslēgtu uztvērēja režimu, nospiediet uztvērēja režima ieslēgšanas taustiņu (5). Pie tam uztvērēja režima indikators (6) iedegas zaļā krāsā.

Ja uztvērēja režims ir ieslēgts, lāzera līniju redzamība cilvēka acīm pasliktinās. Strādājot bez lāzera starojuma uztvērēja, izslēdziet uztvērēja režimu, šim nolūkam vēlreiz nospiežot uztvērēja režima ieslēgšanas taustinu (5). Pie tam uztvērēja režima indikators (6) izdzest.

Automātiskā pašizlīdzināšanās

Darbs ar automātisko pašizlidzināšanos

Nolieciet mērinstrumentu uz līmeniskas stingras pamatnes, nostipriniet to uz universālā turētāja (25) vai uz statīva (32). Lai strādātu ar automatisko paśizlīdzināšanos, pārbīdiet ieslēdzēju (16) stāvokli „īn“ (leslēgts).

Pašizlīdzināšanās sistēma automatiski kompensē nolieci pašizlīdzināšanās diapazonā ±4°. Pašizlīdzināšanās ir beigusies, kad lāzera līnijas vairs nepārvietojas.

Ja automātiskā pašizlīdzināšanās nav iespējama, piemēram, tad, ja mērinstrumenta novietošanas plaknes noliece atšķiras no limeniskā stāvokļa vairāk, nekā par 4°, lāzera līnijas sāk ātrā tempā mirgot. Ja ir aktivizēts tonālais signāls, skan ātri mainīga tonālo signālu secība.

Sādā gadījumā novietojiet mērinstrumentu līmeniski un nogaidiet, līdz beidzas automatiskās paśizlīdzināšanās process. Ja mērinstrumenta noliece nepārsniedz paśizlīdzināšanās diapazona robežas, kas ir ±4°, lāzera stari ilglaicīgi mirgo un tonālais signāls izslēdzas.

Ja mérinstruments ir saņēmis triecienu vai ir izmainijies tā stāvoklis, automātiski sāk darboties pašizlīdzināšanās funkcija, kompensējot tā stāvokļa izmaiņas. Tomēr, lai izvairītos no klūdām, pēc mērinstrumenta atkārtotas pašizlīdzināšanās tā lāzera staru veidoto horizontālo vai vertikālo liniju stāvoklis jāpārbauda, salīdzinot tās ar kādu atskaites liniju.

Svärsta fiksatora lietošana

Lai lietotu svārsta fiksatoru, pabīdiet ieslēdzēju/izslēdzēju (16) pozīcijā „on”. Svārsta fiksatora indikators (4) deg sarkanā krāsā, un lāzera līnijas lēni mirgo.

Kad lieto svārsta fiksatoru, pašizlīdzināšanās ir izslēgta. Mērinstrumentu var brīvi turēt rokā vai novietot uz slīpas pamatnes. Tad mērinstruments vairs neizlīdzina lāzera līnijas un tās vairs nav savstarpēji pilnībā perpendikulāras.

Tälvadiba, izmantojot lietotni „Bosch Levelling Remote App“

Mērinstruments ir aprikots ar Bluetooth® moduli, kas realizē bezvadu interfeisa funkciju, ħaujot nodrošināt tālvadību ar viedtālruņa palīdzību, kas ir apgādāts ar Bluetooth® interfeisu.

Lai realizētu šo funkciju, ir nepieciešama lietotne „Bosch Levelling Remote App“. To var lejupielādēt gala ierīcē no attiecīgā lietotņu veikala (Apple App Store, Google Play Store).

Informāciju par sistēmas līmeņa priekšnoteikumiem, kas nepieciešami Bluetooth® savienojuma veidošanai, var atrast Bosch interneta vietnē ar adresi www.bosch-pt.com.

Realizejot tâlvadību caur Bluetooth® interfeisu, sliktos uztveršanas apstāklos var veidoties laika aizture starp mobilo gala ierīci un mērinstrumentu.

Interfeisa Bluetooth® ieslëgšana

Lai tālvadības realizēšanai ieslēgtu interfeisu Bluetooth®, nospiediet interfeisa Bluetooth® taustiņu (9). Pārliecinieties, ka mobilajā gala ierīcē ir aktivizēts interfeiss Bluetooth®.

Pēc Bosch lietotnes palaišanas tiek izveidots savienojums starp mobilo gala ierīci un mērinstrumentu. Ja vienlaicīgi ir aktīvi vairāki mērinstrumenti, izvēlieties no tiem vajadzīgo mērinstrumentu. Ja ir aktīvs tikai viens mērinstruments, savienojums vienmēr tiek izveidots automatiski.

Savienojums tiek izveidots, lidzko iedegas Bluetooth® savienojuma indikators (8).

Liela attāluma vai škēršlu dēl starp mērinstrumentu un mobilo gala ierici, kā arī elektromagnētisko traucējumu dēl interfeisa Bluetooth® savienojums var tikt pārtraukts. Šādā gadījumā Bluetooth® savienojuma indikators (8) mirgo.

Interfeisa Bluetooth® izslēgšana

Lai izslėgtu tālvadības realizēšanai ieslėgto interfeisu Bluetooth®, nospiediet interfeisa Bluetooth® taustinu (9) vai ari izslėdziet mērinstrumentu.

Kalibrēšanas brīdinājums CAL guard

Kalibrēšanas brīdinājuma CAL guard sensori kontrolē mērinstrumenta stāvokli arī laikā, kad tas ir izslēgts. Arī tad, ja netiek nodrošināta mērinstrumenta elektrobarošana no akumulatora vai baterijām, tā iekšējā energijas rezerve nodrošina 72 stundas ilgu nepārtrauktu mērinstrumenta stāvokla kontroli ar sensoru palīdzību.

Sensori tiek aktivizēti, pirmo reizi iedarbinot mērinstrumentu.

Kalibrēšanas brīdinājuma funkcijas aktivizēšanās

Ja realizējas kāds no tālāk minētajiem nosacījumiem, kalibrēšanas brīdinājuma CAL guard funkcija aktivizējas un kalibrēšanas brīdinājuma indikators CAL guard (3) iedegas sarkanā krāsā:

- ir pagājis kalibrēšanas intervāls (12 mēneši),

- mērinstrumenta temperatūra atrodas ārpus pieļaujamo vērtību diapazona robežām,

- mērinstruments ir saņēmis stipru satricinājumu (piemēram, triecienu pret zemi pēc kritiena).

Lietotnë Bosch Levelling Remote App tiek parādīts, kurš no minētajiem trim nosacijumiem ir izraisījis kalibrēšanas brīdinājuma funkcijas aktivizēšanos. Bez šis lietotnes kalibrēšanas brīdinājuma funkcijas aktivizēšanās cēlonis nav nosakāms, bet kalibrēšanas brīdinājuma CAL guard indikatora (3) iedegšanās norāda vienīgi uz to, ka nepieciešams pārbaudīt mērinstrumenta izlīdzināšanās precizitāti.

Pēc kalibrēšanas brīdinājuma funkcijas CAL guard aktivizēšanās iedegas kalibrēšanas brīdinājuma indikators (3), kas turpina degt, līdz tiek veikta mērinstrumenta izlīdzināšanās precizitātes pārbaude, un pēc tam to var izslēgt.

Darbības, kas jāveic pēc kalibrēšanas brīdinājuma funkcijas aktivizēšanās

Veiciet mērinstrumenta izlīdzināšanās precizitātes pārbaudi, kā norādīts sadaļā (skatīt „Mērinstrumenta precizitātes pārbaude“, Lappuse 282).

Ja nevienas pārbaudes laikā maksimālā rezultātu novirze nepārsniedz pieļaujamo vērtību, izslēdziet kalibrēšanas brīdinājuma CAL guard indikatoru (3). Šim nolūkam vienlaicīgi nospiediet uztvērēja režīma taustiņu (5) un Bluetooth® taustiņu (9) un turiet šos taustiņus nospiestus vismaz 3 sekundes. Pie tam CAL guard indikators (3) izdziest.

Ja mērinstrumenta precizitātes pārbaudes laikā tiek konstatēts, ka tā staru noliece pārsniedz maksimālo pieļaujamo vērtību, mērinstruments jānogādā remontam Bosch pilnvarotā remonta darbnīcā.

Mērinstrumenta precizitātes pārbaude

Faktori, kas ietekmē precizitāti

Lāzera stara līmeņa precizitāti visstiprāk ietekmē apkārtējās vides temperatūra. levērojamu stara nolieci izsauc augšupvērstais temperatūras gradients zemes tuvumā.

Lai samazinātu siltuma ietekmi, ko rada no grīdas nākošais siltums, mērinstrumentu ieteicams izmantot ar statīvu. Bez tam mērinstrumentu jācenšas uzstādīt darba virsmas vidū.

Papildus ârêjo faktoru iedarbîbai, mérinstrumenta darbîbu var iespaidot arî îpaši faktori (piemēram, kritieni vai spēcîgi triecieni), kas var radît mērijumu klūdas. Tāpēc ik reizi pirms darba uzsākšanas pārbaudiet izlīdzināšanās precizitāti.

Vienmēr vispirms pārbaudiet lāzera stara veidotās horizontālās līnijas izlīdzināšanas precizitāti un tikai pēc tam

- lāzera staru veidoto vertikālo līniju izlīdzināšanas precizitāti.

Ja mērinstrumenta precizitātes pārbaudes laikā tiek konstatēts, ka tā staru noliece pārsniedz maksimālo pieļaujamo vērtību, mērinstruments jānogādā remontam Bosch pilnvarotā remonta darbnīcā.

Horizontālās izlidzināšanās precizitātes pārbaude škērsass virzienā

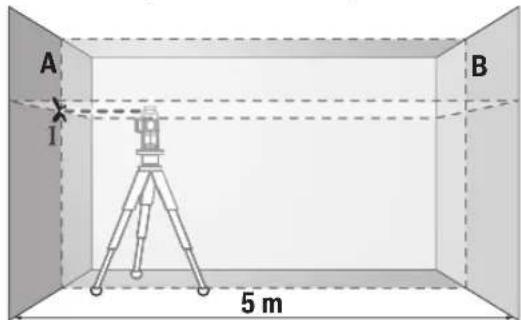

Lai veiktu pārbaudi, starp sienām A un B ir jābūt 5 m lielam mērišanas attālumam un stingrai pamatnei.

- Nostipriniet mērinstrumentu horizontālā stāvoklī sienas A tuvumā uz statīva vai novietojiet to uz limeniska, stingra

pamata. Pārslēdziet mērinstrumentu režimā ar automatisko pašizlīdzināšanos. Izvēlieties darba režimu, kurā lāzera stari pārvietojoties veido vienu horizontālu un vienu vertikālu plakni mērinstrumenta priekšā.

- Vërsiet lâzera starus uz tuvâko sienu A un nogaidiet, lîdz beidzas mërinstrumenta pašizlîdzinâšanâs process. lezimêjiet lâzera staru veidoto liniju krustošanâs vietas viduspunktu uz sienas A (punkts I).

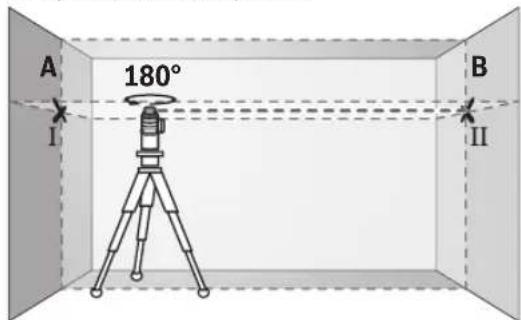

• Pagrieziet mērinstrumentu par 180°, nogaidiet, lidz beidzas mērinstrumenta pašizlidzināšanās process, un tad iezimējiet lāzera staru veidoto līniju krustošanās vietas viduspunktu uz pretējās sienas B (punkts II).

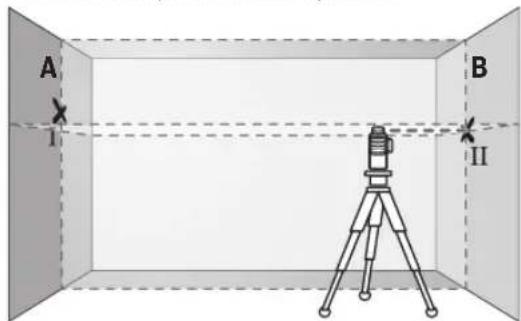

• Nepagriežot mērinstrumentu, novietojiet to sienas B tuvumā, ieslēdziet un nogaidiet, līdz beidzas mērinstrumenta pašizlīdzināšanās process.

– Regulējot statīva augstumu vai lietojot piemērota biezuma paliktni, uzstādiet mērinstrumentu tādā augstumā, lai lāzera staru veidoto liniju krustošanās vietas viduspunkts precīzi sakristu ar iepriekš iezīmēto punktu II uz sienas B.

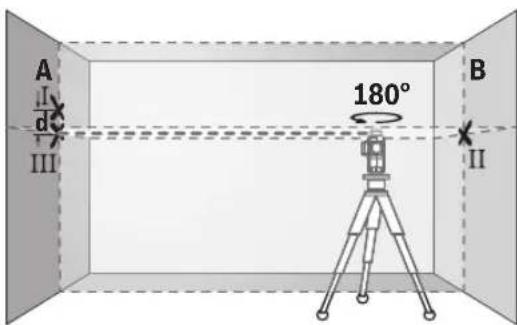

• Neizmainot mērinstrumenta augstumu, pagrieziet to par 180°. Vērsiet lāzera staru uz sienu A tā, lai tā veidotā vertikālā līnija ietu caur iepriekš iezimēto punktu I. Nogaidiet, lidz beidzas mērinstrumenta pašizlīdzināšanās process, un tad iezimējiet lāzera staru veidoto līniju krustošanās vietas viduspunktu uz sienas A (punkts III).
• Attālums d starp abiem atzīmētajiem punktiem l un lll uz sienas A ir vienāds ar mērinstrumenta lāzera stara veidotās horizontālās līnijas faktisko nolieci pēc augstuma škērsass virzienā.

Ja mērišanas attālums ir 2 × 5 m = 10 m, maksimālā pieļaujamā stara noliece ir:

10 m × ±0,2 mm/m = ±2 mm. Tas nozimē, ka attālums d starp punktiem I un II nedrikst pārsniegt 2 mm.

Vertikālo līniju izlīdzināšanās precizitātes pārbaude

Pärbaudei nepieciešams durvju atvērums, kuram katrā pusė atrodas vismaz 2,5 m plata brīva telpa ar limenisku, stingru pamatu.

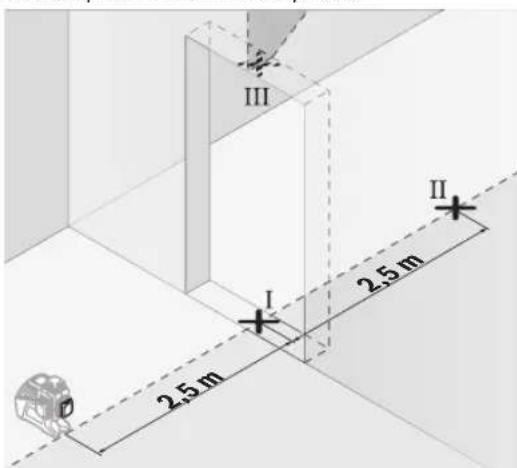

- Novietojiet mērinstrumentu uz stingra, lidzena pamata 2,5 m attālumā no durvju atvēruma (nenostipriniet mērinstrumentu uz statīva). Pārslēdziet mērinstrumentu režīmā ar automatisko pašizlīdzināšanos. Izvēlieties darba režīmu, kurā lāzera stars pārvietojoties veido vienu vertikālu plakni mērinstrumenta priekšā.

- Atzīmējiet lāzera stara veidotās vertikālās līnijas viduspunktu uz durvju atvēruma grīdas (punkts I), 5 m attālumā durvju atvēruma otrā pusē (punkts II), kā arī uz durvju atvēruma augšējās malas (punkts III).

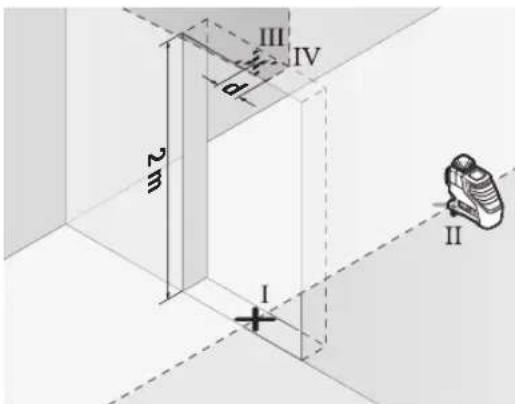

– Pagrieziet mērinstrumentu par 180° un novietojiet to durvju atvēruma otrā pusė, tieši aiz punkta II. Nogaidiet, līdz beidzas mērinstrumenta pašizlīdzināšanās process, un pārvietojiet lāzera stara veidoto vertikālo līniju tā, lai tās vidus precīzi šķērsotu punktus I un II.
– lezīmējiet lāzera stara veidotās līnijas vidu uz durvju atvēruma augšējās malas kā punktu IV.
- Attālums d starp abiem iezīmētajiem punktiem III un IV ir vienāds ar mērinstrumenta lāzera stara veidotās vertikālās līnijas faktisko nolieci no vertikāles.
– Izmēriet durvju atvēruma augstumu.

Atkārtojiet šo pārbaudi arī otrajai lāzera stara veidotajai vertikālajai linijai. Šim nolūkam izvēlieties darba režimu, kurā lāzera stars pārvietojoties veido vienu vertikālu plakni blakus mērinstrumentam tā sānu virzienā, un pirms pārbaudes sākuma pagrieziet mērinstrumentu par 90°.

Maksimālo pielaujamo nolieci var aprēkināt šādi: divkāršs durvju atvēruma augstums × 0,2 mm/m Piemērs: pie durvju atvēruma augstuma 2 m maksimālā pielaujamā noliece ir šāda:

2 × 2 m × ±0,2 mm/m = ±0,8 mm. No tā izriet, ka attālums starp punktiem III un IV nedrikst pārsniegt 0,8 mm.

Norādījumi darbam

Vienmēr veidojiet atzīmes uz lāzera stara veidotās līnijas viduslīnijas. Lāzera staru veidoto līniju platums mainās atkarībā no to projicēšanas attāluma.

Darbs ar lāzera mērkplāksni

Lāzera mērkplāksne (28) lauj uzlabot lāzera staru redzamību nelabvēligos darba apstāklos un lielā attālumā.

Lāzera mērkplāksnes (28) atstarojošā puse uzlabo lāzera staru līniju redzamību, bet caur tās caurspīdīgo pusi šīs līnijas ir redzamas ari no aizmugures.

Darbs ar stativu (papildpiederums)

Statīvs ir ierīce ar regulējamu augstumu, kas paredzēta mērinstrumenta stabilai nostiprināšanai. Izmantojot mērinstrumenta 1/4" vītni (20) nostipriniet to uz statīva (32) vītnes vai ari uz parastā fotostatīva, ko var iegādāties tirdzniecības vietās. Lai mērinstrumentu nostiprinātu uz tirdzniecības vietās pieejama celtniecības statīva, izmantojiet 5/8" stiprinošo vītni (19). Stingri pieskrūvējiet mērinstrumentu ar statīva stiprinājuma skrūvi.

Pirms mērinstrumenta ieslēgšanas aptuveni izlīdziniet statīvu.

Nostiprināšana ar universālā turētāja palīdzību (papildpiederums) (attēls C)

Ar universālā turētāja (25) palidzību mērinstrumentu var nostiprināt, piemēram, uz stateniskām virsmām, vai magnētiskiem materiāliem. Universālais turētājs var tikt izmantots arī kā uz zemes novietojams statīvs, atvieglojot mērinstrumenta nostiprināšanu vēlamajā augstumā.

▶ Nelieciet pirkstus uz magnētiskā pagriežamā turētāja aizmugures, kad piestiprināt pagriežamo turētāju pie virsmas. Magnētu stiprā pievilkšanas spēka dēl var iespiest pirkstus.

Pirms mērinstrumenta ieslēgšanas aptuveni izlīdziniet universālo turētāju (25).

Darbs ar lāzera starojuma uztvērēju (papildpiederums) (attēls C)

Lai atvieglotu lāzera līniju atklāšanu, strādājot neizdevīgos apgaismojuma apstāklos (spožs apkārtējais apgaismojums, darbs tiešos saules staros) vai lielā attālumā, lietojiet lāzera starojuma uztvērēju (29). Strādājot ar lāzera starojuma uztvērēju, ieslēdziet uztvērēja režimu, kā norādīts sadalā (skatīt „Uztvērēja režims“, Lappuse 281).

Läzera skatbrilles (papildpiederums)

Lāzera skatbrillēm piemīt īpašība aizturēt apkārtējo gaismu, tāpēc lāzera stars acīm liekas spilgtāks.

▶ Nelietojiet lāzera skatbrilles (piederums) kā aizsargbrilles. Lāzera skatbrilles ir paredzētas lāzera stara redzamības uzlabošanai, taču tās nespēj pasargāt acis no lāzera starojuma.

▶ Nelietojiet lāzera skatbrilles kā saules brilles vai kā brilles, vadot satiksmes līdzekli. Lāzera skatbrilles nenodrošina pilnvērtīgu aizsardzību no ultravioletā starojuma un pasliktina krāsu izšķiršanas spēju.

Darba operāciju piemēri (attēli B-G)

Mērinstrumenta lietošanas piemēri ir sniegti grafiskajās lappusēs.

Apkalpošana un apkope

Apkalpošana un tirišana

Uzturiet mērinstrumentu tīru.

Neiegremdējiet mērinstrumentuūdenī vai citos škīdrumos. Apslaukiet izstrādājumu ar mitru, mīkstu lupatiņu. Nelietojiet moduļa apkopei tīrīšanas līdzekļus vai škīdinātājus.

Regulāri un īpaši rūpīgi tīriet lāzera stara izvadlūku vírsmas un sekojiet, lai uz tām neveidotos nosēdumi.

Mērinstrumentu glabājiet un transportējiet tikai aizsargsomā (31) vai attiecīgi koferī (34).

Uz remontu mērinstrumentu sūtiet aizsargsomā (31) vai attiecīgi koferī (34).

Klientu apkalpošanas dienests un konsultācijas par lietošanu

Klientu apkalpošanas dienests atbildės uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves dalām. Kopsalikuma attēlus un informāciju par rezerves dalām Jūs varat atrast interneta vietnē:

www.bosch-pt.com

Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem.

Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma markējuma plāksnītes.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Mūkusalas ielā 97

LV-1004 Rīga

Tālr.: 67146262

Telefakss: 67146263

E-pasts: [e-mail]

Papildu klientu apkalpošanas dienesta adreses skatiet šeit:

leteicamajiem litija jonu akumulatoriem ir piemērojami Bīstamo kravu aprites likuma noteikumi. Lietotājs var transportēt akumulatorus ielu transporta plūsmā bez papildu nosacijumiem.

Pārsūtot tos ar trešo personu starpniecību (piemēram, ar gaisa transporta vai citu transporta agentūru starpniecību), jāievēro īpaši sūtījuma iesaiņošanas un marķešanas noteikumi. Tāpēc sūtījumu sagatavošanas laikā jāpieaicina bīstamo kravu pārvadāšanas speciālists.

Pārsūtiet akumulatoru tikai tad, ja tā korpuss nav bojāts. Aizlimējiet valējos akumulatora kontaktus un iesainojiet akumulatoru tā, lai tas iesainojumā nepārvietotos. Lūdzam ievērot ari ar akumulatoru pārsūtišanu saistītos nacionālos noteikumus, ja tādi pastāv.

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotie mērinstrumenti, to akumulatori vai baterijas, piederumi un iesainojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Neizmetiet mērinstrumentu un akumulatorus vai baterijas sadzīves atkritumu tvertnē!

Tikai EK valstim.

Saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām ierīcēm un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgas mèrierīces un saskaņā ar Eiropas

Savienības direktīvu 2006/66/EK, bojāti vai izlietoti akumulatori/baterijas ir jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Ja elektriskās un elektroniskās ierīces netiek atbilstoši utilizētas, tās var kaitēt videi un cilvēku veselībai iespējamās bīstamo vielu klātbūtnes dēļ.

Akumulatori/baterijas:

Litija-jonu:

Lūdzam ievērot sadalā "Transportēšana" sniegtos norādījumus (skatīt „Transportēšana“, Lappuse 284).

Lietuvių k.

Saugos nuorodos
