Бренд	Bosch
Модель	GLL 3-80 CG Professional
Өнім түрі	3 жазықтықты лазерлік деңгей
Сәулелер саны	3 (1 көлденең, 2 тік)
Деңгейлеу дәлдігі	±0,3 мм/м
Қабылдағышсыз қашықтық	30 м дейін
Қабылдағышпен қашықтық	50 м дейін
Өздігінен деңгейлейтін	Иә, деңгейлеу диапазоны ±4°
Көлбеу режимі	Иә
Қоректену	Li-Ion 12V аккумуляторы (Bosch Professional үйлесімді)
Автономдылық	Шамамен 24 сағ (барлық сәулелер қосылған)
Салмағы (аккумулятормен)	0,9 кг
Өлшемдері (Ұ x Е x Б)	160 x 100 x 140 мм
Бекіту	Бұрандалы тесік 1/4'' және 5/8''
Лазер қабылдағышы	LR 7 немесе LR 1 үйлесімді
Лазер класы	2 (635 нм, <1 мВт)
Қорғаныс	IP54 (шаң мен су шашырауына төзімді)
Жұмыс температурасы	-10 °C-тан +50 °C-қа дейін
Тазалау	Жұмсақ құрғақ шүберек, еріткіштерден аулақ болыңыз
Кіретін керек-жарақтар	Аккумулятор, зарядтағыш, тасымалдау чемоданы, қабырғаға бекіткіш
Кепілдік	3 жыл (тіркеу қажет)
Қосалқы бөлшектер	Аккумулятор, зарядтағыш, қабылдағыш, штатив қолжетімді
Жөндеу мүмкіндігі	Bosch уәкілетті сатудан кейінгі қызметі

Жиі қойылатын сұрақтар - GLL 3-80 CG Professional BOSCH

GLL 3-80 CG лазерін қалай қосу және өшіру керек?

Қосу/Өшіру түймесін басыңыз. Ұзақ басу күту режиміне ауысуға мүмкіндік береді. Өшіру үшін өшкенше басып тұрыңыз.

Лазер қосылмайды, не істеу керек?

Аккумулятордың зарядталғанын және дұрыс салынғанын тексеріңіз. Мәселе шешілмесе, Bosch сатудан кейінгі қызметіне хабарласыңыз.

Көлбеу режимін қалай пайдалану керек?

Автоматты деңгейлеуді өшіру үшін деңгейлеу түймесін 2 секунд басып тұрыңыз. Лазер жыпылықтайды, содан кейін құрылғыны көлбеуге болады.

Лазердің қашықтығы қандай?

Қабылдағышсыз қашықтық 30 м. LR 7 қабылдағышымен 50 м жетеді.

Лазерді штативпен қолдануға болады ма?

Иә, GLL 3-80 CG штативке немесе қабырғаға бекіткішке орнату үшін 1/4'' және 5/8'' бұрандалы тесіктері бар.

Аккумуляторды қалай ауыстыру керек?

Құрылғының артқы жағындағы аккумулятор бөлімін алыңыз. Сықылдаған дыбыс шыққанша үйлесімді Bosch 12V аккумуляторын салыңыз.

Лазер үздіксіз жыпылықтайды, бұл сигнал нені білдіреді?

Жылдам жыпылықтау лазердің көлбеу режимінде екенін көрсетеді. Баяу жыпылықтау аккумулятордың заряды аз немесе температура диапазоннан тыс екенін білдіреді.

Лазерді қалай тазалау керек?

Жұмсақ құрғақ шүберекті пайдаланыңыз. Химиялық заттарды немесе еріткіштерді қолданбаңыз. Линзаларды абайлап тазалаңыз.

Бұл құрылғының лазер класы қандай?

Бұл 2 класты лазер (635 нм, қуат < 1 мВт). Көзге тікелей тиюден аулақ болыңыз.

Толық нұсқаулықты қайдан табуға болады?

Нұсқаулық notice-facile.com сайтында тегін қолжетімді. Оны PDF ретінде жүктеп алуға немесе электрондық пошта арқылы аударма сұрауға болады.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ GLL 3-80 CG Professional BOSCH

kk Пайдалану наскавлығының

ТУПИЧСКАСК

ka mihoqubu njuqunyahn

oElu+6m4pos

ro Instructuri originale

Еуразия экономикалық одағына (Кеден одағына) муше мемлекеттер аумағында қолданылады

Өндірушінің өнім үшін қарастырған пайдалану құжаттарының құрамында пайдалану жәніндегі осы нұсқаулық, сонымен бірге қосымшалар да болуы мүмкін.

Сәйкестікті растау жайлы ақпарат қосымшада бар. Өнімді өндірген мемлекет туралы ақпарат өнімнің корпусында және қосымшада көрсетілген.

Өндірілген мерзімі Нұсқаулық мұқабасының соңғы бетінде және өнім корпусында көрсетілген.

Импортерге қатысты байланыс акпарат өнім қаптамасында көрсетілген.

Өнімді пайдалану мерзімі

Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен бастан (өндіру күні зауыт тактайшасында жазылған) істетпей 5 жыл сақтағаннан сон, өнімді тексерусіз (сервистік тексеру) пайдалану ұсынылмайды.

Кызметкер немесе пайдаланушының қателіктері мен істен шығу себептерінің тізімі

- өнім корпусынан тікелей түтін шықса, пайдаланбаңыз

- жауын -шашын кезінде сыртта (далада) пайдаланбаныз

- корпус ішіне су кірсе құрылғыны қосушы болмаңыз

Шекті күй белгілері

- өнім корпусының зақымдалуы

Кызмет көрсету түрі мен жилігі

Эр пайдаланудан соң өнімді тазалау ұсынылады.

Сактау

- күрғақ жерде сақтау керек

– жоғары температура көзінен және күн сәулелерінің әсерінен алыс сақтау керек

– сактау кезінде температураның кенет ауыткуынан корғау керек

– егер құрал жұмсақ сөмке немесе пластик кейсте жеткізілсе оны осы өзінің қорғағыш қабында сақтау ұсынылады
- сактау шарттары туралы косымша акпарат алу үшін МЕМСТ 15150-69 (Шарт 1) кужатын караныз

Тасымалдау

– тасымалдау кезінде өнімді құлатуға және кез келген механикалық ықпал етуге қатаң тыйым салынады
– босату/жуктеу кезінде пакетті крысатын машиналарды пайдалануға руксат берілмейді.
- тасымалдау шарттары талаптарын MEMCT 15150-69 (5 шарт) кужатын оқыңыз.

Қауіпсіздік нұсқаулары

Өлшеу құралымен қауіпсіз және сенімді жұмыс істеу үшін барлық нұсқаулықтарды оқып орындау керек. Өлшеу құралын осы нұсқауларға сай пайдаланбау өлшеу куральндағы кірістірілген қауіпсіздік шараларына жағымсыз әсер етеді. Өлшеу қуральндағы ескертулерді көрінбейтін қылмаңыз. ОСЫ НУСҚАУЛАРДЫ САҚТАП, ӨЛШЕУ ҚУРАЛЬІН БАСҚАЛАРғА БЕРГЕНДЕ ОЛАРДЫ ҚОСА ұСЫНЫНЬІЗ.

▶ Абай болыңыз – егер осы жерде берілген пайдалану немесе түзету құралдарынан басқа құралдан пайдаланса немесе басқа жұмыс әдістері орындалса бүл қаупті сәулеге шалынуға алып келуі мүмкін.
▶ Өлшеу құралы лазер ескерту тактасымен бірге жеткізіледі (графика бетіндегі өлшеу құралының суретінде белгіленген).
▶ Егер лазер ескерту тактасының мәтіні еліңіздің тілінде болмаса, алғаш рет қолданыска енгізбес бурын оның орнына еліңіздің тіліндегі жапсырманы жабыстырыңыз.

Лазер сәулесін адамдарға немесе жануарларға бағыттамаңыз және өзіңіз де тікелей немесе шағылыскан лазер сәулесіне қарамаңыз. Бүл адамдардың көзін шағылдыруы мүмкін, сәтсіз оқифаларға әкелуі немесе көзге зақым келтіруі мүмкін.

▶ Егер лазер сәулесі көзге түссе көздерді жұмып басты сәуледен ары қарату керек.
▶ Лазер курылғысында ешкандай өзгерту орындамаңыз.
▶ Лазер көру көзілдірігін (керек-жарак) қорғаныш көзілдірігі ретінде пайдаланбаңыз. Лазер көру көзілдірігі лазер сәулесін жақсырақ көру үшін қолданылады, алайда лазер сәулесінен қорғамайды.
Лазер көру көзілдірігін (керек-жарак) күннен қорғайтын көзілдірік ретінде немесе жол қозғалысында пайдаланбаңыз. Лазер көру көзілдірігі ультракулгін сәулелерден толық қорғанысты қамтамасыз етпейді және түсті сезу қабілетін азайтады.

▶ Өлшеу құралын тек білікті маманға және арнаулы бөлшектермен жәндетіңіз. Сол арқылы өлшеу құрал қауіпсіздігін сақтайсыз.
Балаларға лазер өлшеу күралын бақылаусыз пайдалануға руксат етпеніз. Олар басқа адамдардың немесе өзінің көзін абайсыздан шағылыстыруы мүмкін.
Жанатын сүйықтықтар, газдар немесе шаң жыылған жарылыс қаупі бар ортада өлшеу құралын пайдаланбаңыз. Өлшеу құралы үшқын шығарып, шанды жандырып, өрт тудыруы мүмкін.
▶ Аккумуляторды ашпаңыз. Кыска түйықталу қауіпі бар.
Аккумулятор зақымдалған немесе дұрыс пайдаланылмаған жағдайда, одан бу шығуы мүмкін. Аккумулятор жанып немесе жарылып қалуы мүмкін. Таза ауа ішке тартыңыз және шағымдар болса, дәрігердің кемегіне жүгініңіз. Бу тыныс алу жолдарын тітіркендіруі мүмкін.
Аккумулятор дурыс пайдаланылмаған немесе закымдалған жағдайда, аккумулятордан сүйықтық ағуы мүмкін. Оған тимеңіз. Кездейсок теріге тигенде, сол жерді сумен шайыңыз. Сүйықтық кезге тисе, медициналық көмек алыңыз.

Аккумулятордағы сүйықтық теріні тітіркендіруі немесе күйдіруі мүмкін.

▶ Шеге немесе бурауыш сиякты үшты заттар немесе сыртқы әсер арқылы аккумулулятор зақымдануы мүмкін. Бүл қысқа түйықталуға алып келіп, аккумулятор жануы, түтін шығаруы, жарылуы немесе қызып кетуі мүмкін.
Пайдаланылмайтын аккумуляторды түйіспелерді туйыктауы мүмкін қыстырғыштардан, тиындардан, кілттерден, шегелерден, винттерден және басқа ұсақ темір заттардан сақтаңыз.

Аккумулятор түйіспелерінің арасындағы қыска түйықталу күйіктерге немесе өртке әкелуі мүмкін.

▶ Бул аккумуляторды тек қана осы өндіруші

өнімдерінде пайдаланыңыз. Сол арқылы аккумуляторды қауіпті, артық жуктеуден сақтайсыз.

Аккумуляторлық батареяны тек өндіруші көрсеткен зарядтау құрылғысымен зарядтаңыз.

Зарядтау құрылғысы белгілі бір аккумуляторлар түріне арналған, оны басқа аккумуляторларды зарядтау үшін пайдалану өрт қаупін тудырады.

Аккумуляторды, жылудан, сондай-ак, мысалы, үздіксіз күн жарығынан, оттан, кірден, судан және ылғалдан қорғаңыз.

Жарылыс және қыска түйықталу қаупі туындайды.

ECKEPTY

Туймелі элемент балалардың қолына түспеуін қамтамасыз етіңіз. Туймелі элементтер қауіпті.

Түймелі элементтерді еш жағдайда жутуға немесе денеге басқа жолдармен кіргізуге болмайды. Түймелі элемент жутылған немесе денеге басқа жолмен кіріп кеткен жағдайда, дереу дәрігерге жолығыңыз. Түймелі элементтің жутылуы 2 сағат ішінде іштей қатты куюге және өлімге әкелуі мүмкін.
Туймелі элементті алмастыру кезінде әрекеттің дұрыс орындалғанына көз жеткізіңіз. Жарылыс қаупі бар.
▶ Тек осы пайдалану бойынша нускаулыкта көрсетілген түймелі элементтерді пайдаланыңыз. Басқа түймелі элементтерді немесе басқа куат көздерін пайдаланбаңыз.
Кіші батареяларды зарядтауға тырыспаңыз, оларды қысқа түйықтауға әрекет жасамаңыз. Кіші батарея ағып кетуі, жарылуы, жануы және адамдарды жаракаттауы мүмкін.
Заряды қалмаған кіші батареяларды тиісті ретте алып тастап кәдеге жаратыңыз. Заряды қалмаған батареялар тығыз болмай қалып өнімді зақымдауы немесе адамдарды жақақаттауы мүмкін.
Кіші батареяны артық қыздырмаңыз және алауға тастамаңыз. Кіші батарея ағып кетуі, жарылуы, жануы және адамдарды жаракаттауы мүмкін.
Кіші батареяны закымдамаңыз және кіші батареяны ажыратпаңыз. Кіші батарея ағып кетуі, жарылуы, жануы және адамдарды жақақаттауы мүмкін.
Закымдалған кіші батареяны суға тигізвеңіз. Шығатын литий сутек жасап өрт, жарылыс немесе адамдар жақақттануына алып келуі мүмкін.
▶ Егер кіші батарея устағышы (22) жабылмайтын болса, өлшеу құралын пайдаланбаңыз. Кіші батареяны алып тастаңыз және оны жендеңіз.
Аккумуляторды немесе батареяларды өлшеу күралымен барлық жұмыстарды (мысалы, орнату, қызмет көрсету, т.б.) бастау алдында, сондай-ақ, өлшеу күралын тасымалдау және сақтау кезінде шығарыңыз. Қосқыш/өшіргішке кездейсок тию жаракаттану қаупін тудырады.
▶ Өлшеу күралы жұмыс істегенде белгілі жағдайларда қатты дабыл дыбыстары шығады. Сол үшін өлшеу күралын құлақтан немесе басқа адамдардан қашық ұстаңыз. Қатты дыбыс есту қабілетін зақымдауы мүмкін.

Элшеу куралын және магниттік керек-жарактарды имплантаттардың және кардиостимулятор немесе инсулин сорғысы сияқты басқа да медициналық кұрылғылардың жанына қоймаңыз. Элшеу куралы мен керек-жарактардың магниттері имплантаттардың және

медициналык құрылғылардың жұмысына әсер ететін өріс тудырады.

▶ Ölшеу құралы мен магнитті аксессуарды магниттік дерек тасығыштар мен магнитке сезімтал құрылғылардан алшақ ұстаңыз. Ölшеу құралы мен аксессуар магниттерінің әсері деректердің қайтымсыз жойылуына әкелуі мүмкін.
▶ Өлшеу күралы радио үяшығымен жабдықталған. Жергілікті пайдалану шектеулерін, мысалы, үшактарда немесе емханаларда ескеріңіз.

Bluetooth® сөз белгіci, сондай-ак сурет белгілері (логотиптер) Bluetooth SIG, Inc компаниясының тіркелген сауда белгілері және жеке меншігі болып табылады. Осы сөз/сурет белгісінің Robert Bosch Power Tools GmbH тарапынан әр қолданылуы лицензия бойынша жузеге асады.

▶ Абай болыңыз! Өлшеу құралын Bluetooth® бен пайдалануда басқа құралдар мен жабдықтар, ұшақ және медициналық құралдар (мысалы, кардиостимулятор, есту құралдары) жұмысында кедергілер пайда болуы мүмкін. Сондай-ак жақын түрған адамдар мен хайуандарға зиян тудыру қаупін толық жою мүмкін емес. Өлшеу құралын Bluetooth® бен медициналық құралдар, жанар май бекеттері, химиялық жабдықтар, жарылу қаупі бар және жарылатын аймактар жанында пайдаланбаңыз. Өлшеу құралын Bluetooth® бен ұшактарда пайдаланбаңыз. Денеге жақын аймақта ұзак уақыт пайдаланбаңыз.

Өнім және қуат сипаттамасы

Пайдалану нүсқаулығының алғы бөлігінің суреттерін ескеріңіз.

Тағайындалу бойынша қолдану

Өлшеу құралы көлденең және тік сызықтарды өлшеу және тексеруге арналған.

Өлшеу құралы ішкі мен сыртқы аймактарда пайдалануға арналған.

Бул енім EN 50689 стандарты бойынша тутынушылық лазерлік кұрылғы болып табылады.

Бейнеленген курамды бөлшектер

Көрсетілген кұрамдастар нөмірі суреттер бар беттегі өлшеу кұралының сипаттамасына қатысты.

(1) Лазер сәулесінің шығыс саңылауы
(2) Аккумуляторлар/батареялар зарядының деңгейі
(3) Индикатор CAL guard
(4) Маятникі буғаттау индикаторы
(5) Кабылдағыш режимінің түймесі
(6) Кабылдағыш режимінің индикаторы
(7) Лазер жұмыс режиміне арналған түйме
(8) Bluetooth® аркылы байланыс индикаторы

(9) Bluetooth® түймeci
(10) Аккумулятор бөлімі
(11) Батарея адаптерінің қабы ^a)
(12) Батареялар ^a)
(13) Аккумулятор/батарея адаптерінің босату түймесі ^3)
(14) Батарея адаптерінің жапқышы ^a)
(15) Аккумулятор ^a)
(16) Ажыраткыш
(17) Лазер ескерту тактасы
(18) Сериялық нөмір
(19) Штатив бекіткіші, 5/8 дюйм
(20) Штатив бекіткіші, 1/4 дюйм
(21) Түймелі элемент
(22) Түймелі элемент устағышы
(23) Түймелі элемент науасы

(24) Магнит ^a)
(25) Әмбебал ұстағыш ^a)
(26) Айналма платформа ^a)
(27) Кашыктан баскару куралы ^a)
(28) Лазер нысандык тактасы ^3)
(29) Лазер кабылдағышы ^1
(30) Лазер көру көзілдірігі ^a)
(31) Корғаныш қалта ^a)
(32) Штатив ^a)
(33) Телескоптык карнак ^a
(34) Шабадан ^a)
(35) Косымша ^a)

a) Бейнеленген немесе сипатталған керек-жарактар стандартты жеткізілім жиынтығымен қамтылмайды. Толық керек-жарактарды біздің керек-жарактар бағдарламасынан табасыз.

Техникалық мәліметтер
Сызыктык лазер GLL 3-80 C GLL 3-80 CG

Өнім нөмірі	3 601 К63 R..	3 601 К63 T..
Жұмыс диапазоны ^A)
– Стандартты 30 м 30 м
– Қабылдағыш режимде 25 м 25 м
– Лазер қабылдағышымен 5–120 м 5–120 м
Нивелирлеу дәлдіг ^B)(C)(D)	±0,2 мм/м ±0,2 мм/м
Өздігінен нивелирлеу диапазоны ±4° ±4°
Нивелирлеу уақыты < 4 с < 4 с
Негізгі биіктіктің үстіндегі макс.пайдалану биіктігі	2000 м	2000 м
Салыстырмалы ауа ылғалдылығы,макс.	90%	90%
Ластану дәрежесі IEC 61010-1стандарты бойынша	2 ^E)	2 ^E)
Лазер класы 2	2
Лазер түрі	< 10 мВт, 630–650 нм	< 10 мВт, 500–540 нм
С6	10	10
Лазер сызығының айырмашылығы	50 × 10 мрад (толық бұрыш)	50 × 10 мрад (толық бұрыш)
Ең қыска импульс мерзімі 1/10000 с 1/10000 с
Импульстер жиілігі
– Қабылдағыш режимінсізпайдалану	23 кГц	23 кГц
– Қабылдағыш режиміндепайдалану	10 кГц	10 кГц
Үйлесімді лазер қабылдағышы	LR 6, LR 7	LR 7
Штатив бекіткіші	1/4 дюйм, 5/8 дюйм	1/4 дюйм, 5/8 дюйм
Өлшеу құралының тутынылатын қуаты
– Аккумулятор (литий-иондық)	12 В 12 В

192|Қазақ

Сызыктык лазер GLL 3-80 C GLL 3-80 CG

– Батареялар (сілтілі марганец) 4 × 1,5 В LR6 (AA) (батареадаптерімен)		4 × 1,5 В LR6 (AA) (батареадаптерімен)
– Буферлік батарея (түймеліэлемент)	CR2032 (3 В литий батареясы) CR2032 (3 В литий батареясы)
3 лазер жазықтығымен жұмыс уақыты ^F)
– Аккумулятормен 8 сағ 6 сағ
– Батареялармен 6 сағ 4 сағ
Bluetooth® өлшеу құралы
– Уйлесімділігі Bluetooth® 4.0 (Low Energy)	^G)	Bluetooth® 4.0 (Low Energy) ^G)
– Сигнал арақашықтығы, макс. 30 м	^H)	30 м ^H)
– Кызметтік жиіліктер диапазоны 2402–2480 МГц 2402–2480 МГц
– Тарату қуаты, макс. < 1 мВт < 1 мВт
Bluetooth® смартфоны
– Уйлесімділігі Bluetooth® 4.0 (Low Energy)	^G)	Bluetooth® 4.0 (Low Energy) ^G)
– Операциялық жүйе Android 6 (және одан кейінгі нұсқасы)iOS 11 (және одан кейінгі нұсқасы)		Android 6 (және одан кейінгі нұсқасы)iOS 11 (және одан кейінгі нұсқасы)
Салмағы ЕРТА-Procedure 01:2014 құжатына сай
– Аккумулятормен 0,90 кг	0,90 кг
– Батареялармен	0,86 кг	0,86 кг
Өлшемдері (ұзындығы × ені ×биіктігі)	162 × 84 × 148 мм	162 × 84 × 148 мм
Қорғаныс дәрежесі ^I)	IP54 (шаң мен шашырандысудан қорғалған)	IP54 (шаң мен шашырандысудан қорғалған)
Зарядтау кезіндегі ұсынылатынқоршаған орта температурасы	0°C ... +35°C	0°C ... +35°C
Жұмыс істеп түрган кездегі рұқсатетілген қоршаған ортатемпературасы	-10°C ... +40°C	-10°C ... +40°C
Сақтау кезіндегі рұқсат етілгенқоршаған орта температурасы	-20°C ... +70°C	-20°C ... +70°C
Қынылатын аккумуляторлар	GBA 12V...(GBA 12V ≥ 4,0 А-сағ аккумуляторынанбасқа)	GBA 12V...(GBA 12V ≥ 4,0 А-сағ аккумуляторынанбасқа)
Қынылатын зарядтағышқұрылғылар	GAL 12...GAX 18...	GAL 12...GAX 18...

A) Жумыс аймағын қолайсыз қоршау шарттарында (мысалы тікелей күн сәулелерінде) қыскарту мүмкін.
B) 20-25℃
C) Төрт көлденең айқасу нүктесінде жарамды
D) Көрсетілген мәндер қалыпы және жағымды қоршаған орта шарттарын (мысалы, дірілсіз, тумансыз, түтінсіз, тікелей күн сәулесінсіз) талап етеді. Температура шұғыл өзгерген жағдайда, дәлдік ауыткуы мүмкін.
E) Тек қана ток өткізбейтін лас пайда болады, бірақ кейбір жағдайларда еру нәтижесінде тое өткізу қабілеті пайда болуы күтіледі.
F) Bluetooth® жұмысында және/немесе RM 3 менен бірге кыска жұмыс уақыттары
G) Bluetooth®-төмен энергиялық кұрылғыларда модель мен операциялық жүйеге байланысты ретте байланысты кұру мүмкін емес. Bluetooth® кұрылғылары SPP профилін қолдауы керек.
H) Жететін қашықтық сыртық шарттарға байланысты рете, сонымен бірге пайдаланған қабылдау құрылғысына байланысты, қатты өзгерүгі мүмкін. Жабық бөлмелер ішінде және метал көдергілер (мысалы, қабырғалар, серелер, чемодан т.б.) арқылы Bluetooth® жететін қашықтығы қатты қыскаруы мүмкін.
I) Литий-ионды аккумулятор мен АА1 адаптері IP 54 жынтығына кірмейді.
Өлшеу құралының зауыттық тақтайшадағы сериялық нөмірі (18) оны дұрыс анықтауға көмектеседі.

Жинау

Өлшеу құралын энергиямен жабдықтау

Өлшеу күралы стандартты батареялармен не Bosch литий-иондық аккумулятормен жұмыс істейді.

Аккумулятормен пайдалану

▶ Тек техникалық мәліметтерде жазылған зарядтау құралдарын пайдаланыңыз. Тек қана осы зарядтау құралдары сіздің өлшеу құралыңыздың ішінде литий-иондық аккумулятормен сәйкес.

Ескертпе: Литий-ионды батареялар халықаралық тасымалдау ережелеріне сәйкес ішінара зарядталған күйде жеткізіледі. Аккумулятордың толық куатын пайдалану үшін оны алғаш рет пайдаланудан бұрын толық зарядтаңыз.

Зарядталған аккумуляторды (15) орнату үшін оны аккумулятор белімшесіне (10) сезіліп тірелгенше жылжытыңыз.

Аккумуляторды (15) шығару үшін босату пернелерін (13) басып аккумуляторды аккумулятор белімшесінен (10) шығарыңыз. Осы кезде күш салмаңыз.

Батареялармен пайдалану

Өлшеу құралы үшін алкалин марганец батареясын пайдалану ұсынылады.

Батареялар батарея адаптеріне салынады.

▶ Батарея адаптері тек тиісті Bosch тексеру камерасын пайдалануға арналған болып электр куралдарымен пайдалануға болмайды.

Батареяларды салу ушін батарея адаптерінің қабын (11) аккумулятор бөлімшесіне (10) жылжытыңыз.

Батареяларды жабу қақпағындағы (14) суретте көрсетілгендей қапқа салыңыз. Жабу қақпағын қап үстінен сезілетін ретте тірелгенше жылжытыңыз.

Батареяларды алу үшін ашу (12) пернелерін (13) жабу қақпағында басып, жабу қақпағын (14) тартып қойыңыз. Батареялардың шығып кетпеуіне көз жеткізіңіз. Ол үшін өлшеу құралын аккумулятор бөлімшесін (10) жоғарыға қаратып ұстаңыз.

Батареяларды алып қойыңыз. Ішінде жатқан қапты (11) аккумулятор бөлімшесінен алып

кою үшін капты жан кабырғаға аз басып ұстан, өлшеу құралынан шығарыңыз.

Барлык батареяларды бірдей алмастырыңыз. Тек бір өндірушінің және куаты бірдей батареяларды пайдаланыңыз.

▶ Элшеу күралын узак уакыт пайдаланбасаңыз, батареяны элшеу күралынан шығарып алыңыз.

Узак уакыт сақтаған жағдайда, өлшеу құралындағы батареяларды тот басуы және олардың заряды өздігінен таусылуы мүмкін.

Зарядталу күйінің индикаторы

Заряд деңгейінің индикаторы (2) аккумуляторлардың немесе батареялардың заряд деңгейін көрсетеді:

Жарык диоды Заряд деңгейі

Жасыл түсті үздіксіз жарык 100–75%

Сары түсті үздіксіз жарык 75–35%

Уздіксіз жарык қызыл 35–10%

Жарык жоқ – Аккумулятор бузылған– Батареялардың заряды таусылған

Егер батареялар немесе аккумулятор заряды азайып кетсе лазер сызыктарының жарыктығы ақырын төменDEDі.

Бузылған аккумуляторды немесе бос батареяларды жүйелік ретте алмастырыңыз.

Түймелі элементті алмастыру (А суретін караңыз)

Өлшеу күралы түймелі элементпен (21) жабдыкталған, осылайша CAL guard функциясына арналған күн мен уақытты аккумуляторды немесе батареяларды салмай жадка сақтауға болады.

Түймелі элементті алмастыру үшін аккумуляторды немесе толық батарея адаптерін шығарып алыңыз.

Түймелі элемент устағышын (22) түймелі элемент науасынан (23) тартып алыңыз. Заряды таусылған түймелі элементті (21) шығарып, жаңасын салыңыз.

Туймелі элемент устағышындағы сурette көрсетілгендей, полюстердің дұрыс болуын қамтамасыз етіңіз (туймелі элементтің плюс полюсі жоғары қарап тұруы тиіс).

Түймелі элемент ұстағышын (22) салынған түймелі элементпен бірге науға (23) кіргізіңіз. Түймелі элемент ұстағышының дұрыс және толығымен кіргізілгеніне кез жеткізіңіз, эйтпесе шаң мен шашыранды судан қорғаныс қамтамасыз етілмейді.

Алғаш рет қолданысқа енгізу үшін түймелі элементтің (21) қорғаныш үлдірін алып тастаңыз. Ол үшін түймелі элементті алмастыру кезіндегідей әрекет етіңіз.

Пайдалану

Пайдалануға ендіру

▶ Элшеу құралын сыздан және тікелей күн сәулелерінен сақтаңыз.
▶ Ölшеу құралына айрықша температура немесе температура өзгерістерінің әсерін тигізуге болмайды. Оны, мысалы, автомобиль ішінде үзак уакытка қалдырмаңыз. Температура өзгерістері шұғыл болған жағдайда, алдымен өлшеу құралының тұрақты температурасын сақтаңыз және жұмысты жалғастырмас бұрын әрдайым дәлдік тексерісін әткізіңіз (қараңыз „Өлшеу құралының дәлдігін тексеру“, Бет 195). Айрықша температура немесе температура өзгерістері орын алған жағдайда, өлшеу құралының дәлдігі төмендеуі мүмкін.
▶ Өлшеу күралын қатты соғылудан немесе түсуден сақтаңыз. Сыртқы күшті әсерлерден кейін өлшеу күралының жұмысын жалғастырудан бұрын әрдайым

194 | Казак

дәлдік тексеруін орындау керек (караңыз „Өлшеу құралының дәлдігін тексеру“, Бет 195).

▶ Өлшеу құралын тасымалдаудан алдын оны қосыңыз. Өшуде тербелу бөлігі бұғатталады, әйтпесе ол қатты әрекеттерде зақымдалуы мүмкін.

Косу/өшіру

Өлшеу құралын қосу үшін ажыратқышты (16) "Оп" күйіне (маятникті бұғаттау тетігімен жұмыс істеу үшін) немесе "Оп" күйіне (нивелирлеу автоматикасымен жұмыс істеу үшін) жылжытыңыз. Өлшеу құралы қосылғаннан кейін бірден шығыс саңылаулардан (1) лазер сызықтарын жібереді.

Лазер сәулесін адамдарға немесе жануарларға бағыттамаңыз және тіпті алыстан болсын жарық сәулесіне өзіңіз қарамаңыз.

Өлшеу құралын өшіру үшін қосқыш/өшіргішті (16) Off күйіне жылжытыңыз. Өшіру кезінде тербелу блогы бұғатталады.

Косулы зарядтау куралын бақылаусыз қалдырмаңыз және өлшеу куралын пайдаланудан соң өшіріңіз. Лазер сәулесімен адамдардың көзін шағылыстыру мүмкін.

40°C шамасындағы рүқсат етілген макс. жұмыс температурасынан асырған жағдайда лазер диоды қорғаныс үшін өшеді. Суығаннан соң өлшеу құралы қайта қосылуы мүмкін.

Егер өлшеу құралының температурасы ең жоғарғы рүқсат етілген жұмыс температурасына жақындаса, лазер сызықтарының жарықтығы ақырын төменделеді.

Өлшеу құралы айрықша электрстатикалық разрядтан (ESD) қөрғалған. Егер өлшеу құралы электрстатикалық түрде зарядталса (мысалы, аау ылғалдылығы төмен ортамен жанасу арқылы), ол автоматты түрде өшіп қалады. Бүл жағдайда ажыратқышты (16) өшіріп, қайта қосыңыз.

Өшу автоматикасын өшіру

Егер шамамен 120 минут ішінде өлшеу құралында ешбір түйме басылмаса, өлшеу құралы аккумуляторлардың немесе батареялардың зарядын сақтау үшін автоматты түрде өшіп қалады.

Өлшеу құралын автоматты өшуден соң қайта қосу үшін, қосқыш/өшіргішті (16) алдымен "Off" күйіне жылжытып, сосын өлшеу құралын қайта қосыңыз немесе жұмыс түрі пернесін (7) немесе қабылдағыш режим пернесін (5) бір рет басуға боладыңыз.

Өшу автоматикасын өшіру үшін (өлшеу құралы қосулы болғанда) жұмыс түрлері пернесін (7) кемінде 3 сек. басып ұстаңыз. Өшу автоматикасы өшкен болса, лазер сәулелері растау үшін қыска уақыт жыпылықтайды.

Автоматты өшуді белсендендіру үшін өлшеу құралын өшіріп, қайта қосыңыз.

Элшеу куралы косылғанда сигналдық дыбыс әрдайым косулы болады.

Сигналдык дыбысты өшіру немесе қосу үшін жұмыс түрлері пернесі (7) мен қабылдағыш режимі пернесін (5) бірдей басып кемінде 3 сек. ұстаңыз.

Белсендендіру мен өшіруді де растау үшін қыска сигналдық дыбыстар шығады.

Пайдалану түрлері

Өлшеу құралында бірнеше пайдалану түрлері бар, оларды әрқашан ауыстыру мүмкін:

– Көлденең лазер жазықтығын жасау,
– Тік лазер жазықтығын жасау,
– Екі тік лазер жазықтығын жасау,
– Көлденең лазер жазықтығын және екі тік лазер жазықтықтарын жасау.

Косудан соң өлшеу құралы көлденең лазер жазықтығын жасайды. Пайдалану түрін ауыстыру үшін пайдалану түрлері пернесін (7) басыңыз.

Жумыс режимдерінің барлығын нивелирлеу автоматикасымен де, маятникті бұғаттау тетігімен де тандауға болады.

Қабылдағыш режим

Лазер қабылдағышымен (29) жұмыс істеу үшін пайдалану түріне байланыссыз қабылдағыш режимді белсендіруге болады.

Қабылдағыш режимде лазер сызықтары жоғары жилікте жыпылықтап, лазер қабылдағышы үшін (29) көрінетін болады.

Қабылдағыш режимді қосу үшін Қабылдағыш режимінің (5) пернесін басыңыз. Қабылдау режимі (6) индикаторы жасыл түсте жанады.

Адам көзі ўшін қабылдағыш режим қосулы болғанда лазер сызықтарының көрінісі төмендетіледі. Лазер қабылдағышсыз жұмыс істегенде қабылдағыш режимді (5) түймешесін қайта басып өшіріңіз. Қабылдағыш режимінің (6) көрсеткіші өшеді.

Нивелирлеу автоматикасы

Нивелирлеу автоматикасымен жумыс істеу

Өлшеу құралын көлденен, берік бетке қойып, әмбебап ұстағышка (25) немесе штативке (32) бекітіңіз.

Нивелирлеу автоматикасымен жұмыс істеу үшін қосқыш/өшіргішті (16) " ʒn" күйіне жылжытыңыз.

Нивелирлеу автоматикасы ±4° шамасындағы өздігінен нивелирлеу аймағында тегіс емес жерлерді автоматты түрде тегістейді. Лазер сызықтары одан ары қозғалмаса, нивелирлеу ақталады.

Автоматты нивелирлеу мүмкін болмаса, мысалы, өлшеу күралы түрган бет көлденең сызықтан 4°-ға ығысса, лазер сызықтары жылдам жыпылықтай бастайды. Дыбыстық сигнал қосулы болса, ол жылдам ырғакпен беріледі.

Өлшеу құралын көлденеңінен қойып, өздігінен нивелирлеу ақталғанша күтіңіз. Өлшеу құралы ±4° өздігінен нивелирлеу аймағында турса, лазер сызықтары үздіксіз жанып, дыбыстық сигнал өшіп қалады.

Пайдалану кезінде қағылулар болса немесе күй өзгерсе өлшеу күралы автоматты ретте өзін нивелирлейді. Жаңа нивелирлеген соң өлшеу күралының жылжып қалуынан қателердің алдын алу үшін көлденец немесе тік лазер сызығының күйін негізгі нуктелерге салыстырып тексеріңіз.

Маятникті буғаттау тетігімен жұмыс істеу

Маятникі буғаттау тетігімен жұмыс істеу үшін ажыратқышты (16) "он" күйіне жылжытыңыз. Маятникі буғаттау индикаторы (4) қызыл түспен жанып тұрады және лазер сызықтары бояу жыпылықтайды. Маятникі буғаттау тетігімен жұмыс істеген кезде, нивелирлеу автоматикасы ёшіріледі. Өлшеу күралын еркін қолда ұстауға немесе еңс бетке қоюға болады. Лазер сызықтары будан былай нивелирленбейді және бір-біріне тігінен әтпейді.

Өлшеу құралы Bluetooth® модулімен жабдықталған, ол радио арқылы смартфоннан Bluetooth® интерфейсі арқылы қашықтан басқаруға мүмкіндік береді. Бүл функцины пайдалану үшін (App) "Bosch Levelling Remote App" бағдарламасы керек болады. Оны соңғы құрылғыға байланысты тисті App-Store-дан (Apple App Store, Google Play Store) жүктеп алуға болады. Bluetooth® байланысы үшін талап етілетін жүйелік алғышарттар туралы www.bosch-pt.com Bosch интернет торабында табасыз. Bluetooth® арқылы қашықтан басқаруда мобильді соңғы құрылғы мен өлшеу құралы арасында жаман қабылдау шарттары пайда болады.

Bluetooth® kocy

Bluetooth® қашықтан басқаруға қосу үшін Bluetooth® түймешігін (9) басыңыз. Мобильды құралыңызда Bluetooth® ұяшығының белсенді болуын қамтамасыз етіңіз.

Bosch бағдарламаларын бастаудан соң мобильды күралмен өлшеу күралы арасында байланыс жасалады. Бірнеше белсенді өлшеу күралы табылса керекті өлшеу күралын тандаңыз. Егер белсенді өлшеу күралы табылса байланыс автоматты ретте жасалады.

Bluetooth® көрсеткісі (8) жанғанда байланыс бар болады. Bluetooth® байланысы өлшеу күралы мен мобильді соңғы кұрылғы арасындағы ұзак қашықтық немесе кедергі және электрмагниттік ақаулық кездері себебінен ұзілуі мүмкін. Бүл жағдайда Bluetooth® көрсеткісі (8) жыпылықтайды.

Bluetooth® өшipy

Bluetooth® қашықтан басқару үшін өшіру үшін Bluetooth® түймешігін (9) басыңыз немесе өлшеу құралын өшіріңіз.

Калибрлеу ескеруі CAL guard

CAL guard калибрлеу ескертуі өлшеу құралының қүйін бақылайды ол өшік болса да. Егер өлшеу құралы аккумулятор немесе батарея арқылы энергия жабдыктауысыз болса, ішкі энергия сактағышы 72 сағат ішінде сенсорлар ырқылы үздіксіз бақылауды камтамасыз етеді.

Сенсорлар өлшеу құралының алғашқы іске қосылуымен белсендіріледі.

Калибрлеу ескертуінің іске қосылулы

Егер теменdegі окиға пайда болса, калибрлеу ескертуі CAL guard іске қосылып CAL guard (3) көрсеткісі қызыл түсте жанады:

• Калибрлеу аралығы (әр 12 ай) өтті.
  – Олшеу күралы сақтау температурасы аймағынан тыс сақталып түр.
  – Олшеу куралы кattы кағылған (мысалы, күлап еденге кағылғанда).

"Bosch Levelling Remote App" бағдарламасында үш оқғаның қайсысы калибрлеу ескертүін іске қосқанын көруге болады. Бағдарламасыз себеп айқындалмайды, CAL guard (3) көрсеткішінің жануы тек нивелирлеу дәлдігін тексеру керектігін білдіреді.

Ескерту іске қосылғаннан соң CAL guard (3) көрсеткіші нивелирлеу дәлдігі тексеріліп көрсеткіші өшірілгенше жанады.

Калибрлеу ескертуі іске қосылғаннан соң жасалатын әрекеттер

Өлшеу құралының нивелирлеу дәлдігін тексеріңіз (қараңыз „Өлшеу құралының дәлдігін тексеру“, Бет 195). Егер максималды ығысудан ешбір тексерісте асырылмаса, CAL guard индикаторын (3) өшіріңіз. Ол үшін қабылдағыш режим түймесін (5) және Bluetooth® түймесін (9) бір уақытта кемінде 3 секунд басып тұрыңыз. CAL guard индикаторы (3) өшеді.

Егер өлшеу құралы тексеру кезінде максимальды ауыткудан асырса, оны Bosch сервистік орталығында жөндетіңіз.

Өлшеу құралының дәлдігін тексеру

Дэлдік әсерлері

Коршау температурасы ең күшті әсер етеді. Еденден жоғарыға болған температура өзгерістері лазер сәулесін ауыткуы мүмкін.

Жерден көтерілген жылудан температуралық әсерлерді барынша азайту үшін, өлшеу құралын штативте пайдалануға кеңес беріледі. Оған қоса өлшеу құралын мүмкіндігінше жұмыс аймағының өртасына қойыңыз.

Сыртқы әсерлерден тыс аспаптық әсерлер де (мысалы қағылыс немесе қатты сокқылар) ауытқуларға алып келуі мүмкін. Сол үшін әр жұмыстан алдын нивелирлеу дәлдігін тексеріңіз.

Алдымен көлденең лазер сызығының нивелирлеу дәлдігін, сосын тік лазер сызықтарының нивелирлеу дәлдігін тексеріңіз.

Егер өлшеу құралы тексеру кезінде максимальды ауыткудан асырса, оны Bosch сервистік орталығында жөндетіңіз.

196|Қазақ

Көлденен осытін көлденен нивелирлеу дәлдігін тексеру

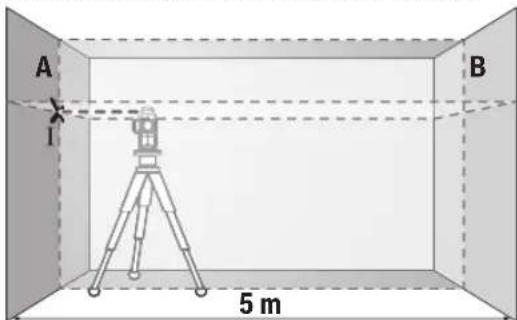

Тексеру ушін берік бетте А және В екі қабырғасының арасында 5 м шамасындағы еркін өлшеу қашықтығы керек болады.

– Өлшеу құралын А қабырғасының қасында штативке немесе қатты тегіс табанда орнатыңыз. Өлшеу құралын нивелирлеу автоматикасымен қосыңыз. Көлденец лазер жазықтығы мен тік лазер жазықтығы өлшеу құралы алдында жасалатын жұмыс түрін тандаңыз.

– Лазерді жақын А қабырғасына бағыттал, өлшеу күралын нивелирлеңіз. Лазер сызықтары қабырғада айқыш-үйқыш нуктесінің ортасын белгілеңіз (І нуктесі).

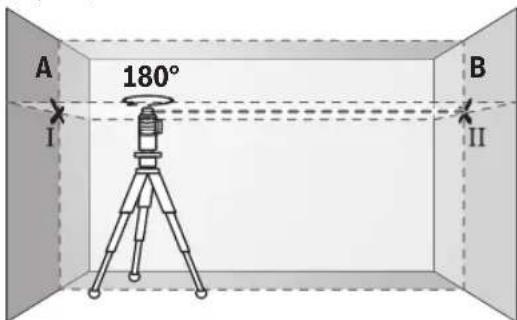

- Олшеу күралын 180° бұрал, оны нивелирлел лазер сызыктарының аргы В кабырғасындағы айқыш-үйқыш нуктесін белгілеңіз (II нуктесі).

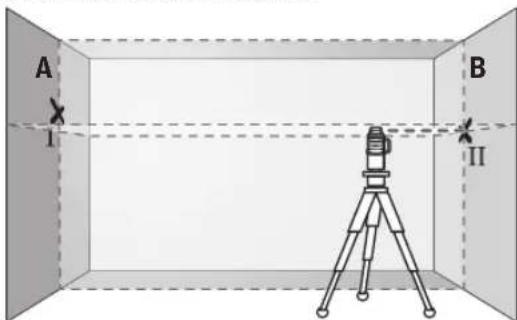

– Өлшеу құралын бұрамай В қабырғасының қасында қойып, қосыңыз да нивелирлеңіз.

- Өлшеу құралының бийктігін (штативтер немесе бар болса тіреуіш көмегімен) лазер сызықтарының айқыш-үйқыш нуктесі В қабырғасында алдымен белгіленген нуктеге II сәйкес болатындай бағыттаңыз.

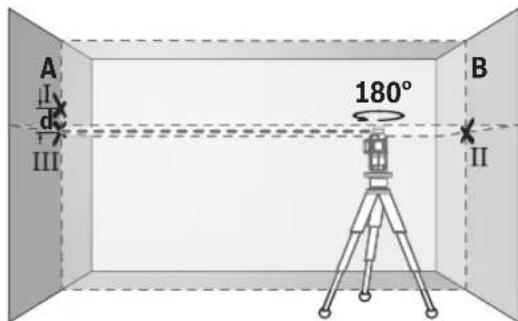

– Өлшеу күралын 180° бұрап биқтігін өзгертпенçіз. Оны А қабырғасына тік лазер сызығы белгіленген І нуктесінен өтетін етіп бағыттаңыз. Өлшеу күралын нивелирлеп, лазер сызықтарының айқыш-үйқыш нуктесін А қабырғасында (ІІІ нуктесі) белгілеңіз.

- А кабыргасындағы I мен III екі белгіленген нуктенің d айырмашылығы өлшеу құралының дәл биіктіктен ауытқуын көрсетеді.

2 × 5 м = 10 м олшеу кашыктығында рүқсат етілген максимальды ауытку:

10 м × ±0,2 мм/м = ±2 мм. I мен II нуктелер арасындағы d айырмашылығы ең көбі 2 мм болуы керек.

Тік сызықтарын нивелирлеу дәлдігін тексеріңіз

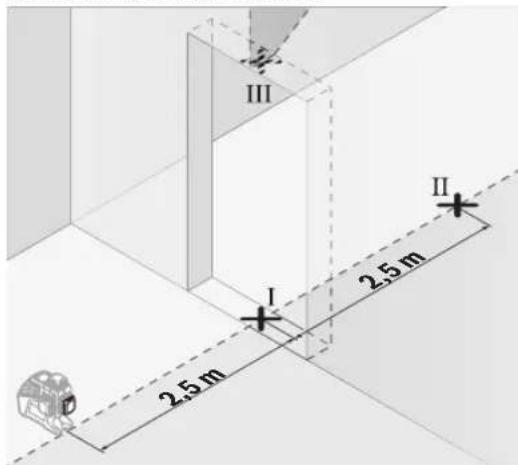

Тексеру үшін (қатты табанда) есіктің әр жағынан кемінде 2,5 м жай болатын есік тесігі керек.

– Өлшеу құралын есік тесігінен 2,5 м қашықтықта бекем тегіс табанда орналастырыңыз (штативте емес). Өлшеу құралын нивелирлеу автоматикасымен қосыңыз. Тік лазер жазықтығы өлшеу құралы алдында жасалатын жұмыс түрін таңдаңыз.

– Тік лазер сызығының орталығын есік тесігінің еденінде (І нуктесі), 5 м қашықтықта есік тесігінің басқа жағында (ІІ нуктесі) және есік тесігінің жоғарғы шетінде (ІІІ нуктесі) белгілеңіз.

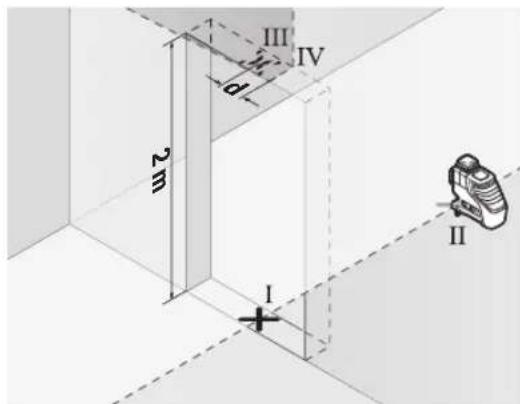

• Өлшеу құралын 180° бұрап, есік тесігінің басқа жағында тікелей ІІ нүктесінің артында орнатыңыз. Өлшеу құралын нивелирлеп, тік лазер сызығын орталығы нақты І мен ІІ нүктелерінен әтетін етіп бағыттаңыз.
  – Лазер сызығының орталығын есік тесігінің жоғарғы шетінде IV нуктесі ретінде белгілеңіз.
• А қабырғасындағы III мен IV екі белгіленген нуктенің d айырмашылығы өлшеу құралының дәл биіктіктен ауытқуын көрсетеді.
• Есік тесігінің биіктігін өлшеңіз.

Екінші тік лазер сызықтығы үшін өлшеу әдісін қайталаңыз. Ол үшін тік лазер жазықтығы өлшеу құралы жанында жасалатын жұмыс түрін таңданыз да өлшеу құралын өлшеу әдісінің алдында 90° бураңыз. Максималды рүқсат етілетін ауытку төмендегідей есептеледі:

есік тесігінің кос биіктігі × 0,2 мм/м

Мысал: есік тесігінің 2 м биіктігіндегі максималды ауытку:

2 × 2 м × ± 0,2 мм/м = ± 0,8 мм. Сондыктан III мен IV нуктелердің аралығы ең көбі 0,8 мм болуы керек.

Эрдайым тек лазер сызығының орталығын пайдаланыңыз. Лазер сызығының ені қашықтықпен өзгереді.

Лазер нысандык тактасы (28) қолайсыз жағдайда және ұзақ қашықтықтарда лазер сызығының көрінісін жақсартады.

Лазер нысандық тақтасының қайтаратын жазықтығы (28) лазер сызығының көрінуін жақсартып, мөлдір жазықтығы арқылы лазер сызығы лазер нысандық тақтасының артынан да көрінеді.

Штативпен жұмыс істеу (керек-жарак)

Штатив туракты және бийктігі реттелетін өлшеу табаны болады. Өлшеу құралын 1/4"-штатив патронымен (20) штативіне немесе (32) стандартты фотоштативіне орнатыңыз. Стандартты құрылыс штативінде бекіту үшін 5/8"-штатив патронын (19) пайдаланыңыз. Өлшеу құралын штативтегі құлыптау бұрандасымен бекітіңіз. Өлшеу құралын қосудан алдын штативті бағыттаңыз.

Эмбебап устағышпен бекітіңіз (керек-жарак) (С суретін қараңыз)

Эмbebап устағыштың (25) көмегімен өлшеу құралын, мысалы, тік аймақтарға немесе магнитті материалдарға бекітуге болады. Эмbebап устағыш едендік штатив ретінде де пайдаланылады және өлшеу құралының биіктік бойынша туралануын оңтайландырады.

▶ Магниттік керек-жаракты устіңгі беттерге бекіткен кезде саусағыңызды керек-жарактың артқы жағынан алшақ устаңыз. Магниттің қатты тарту күшінің салдарынан саусағыңыз қысылып қалуы мүмкін.

Өлшеу құралын қосудан алдын әмбебап ұстағышты (25) дөрекі бағыттаңыз.

Лазер кабылдағышымен жұмыс істеу (керек-жарак) (С суретін қараңыз)

Қолайсыз жарықтық жағдайында (жарық қоршау, тікелей күн сәулелері) және ұзак қашықтықтарда лазер сәулесінің дұрыс табылуы үшін (29) лазер қабылдауышын пайдаланыңыз. Лазер қабылдағышымен жұмыс істегенде қабылдау режимін қосыңыз (қараңыз „Қабылдағыш режим“, Бет 194).

Лазер көру көзілдірігі (керек-жарак)

Лазер көру кезілдірігі қоршау жарықтығын сүзгілейді. Осылай лазер жарығы көз үшін жарқынрақ болады.

Лазер көру көзілдірігін (керек-жарак) қорғаныш көзілдірігі ретінде пайдаланбаңыз. Лазер көру көзілдірігі лазер сәулесін жақсырақ көру үшін қолданылады, алайда лазер сәулесінен қорғамайды.

Лазер көру көзілдірігін (керек-жарак) күннен қорғайтын көзілдірік ретінде немесе жол қозғалысында пайдаланбаңыз. Лазер көру көзілдірігі ультракулгін сәулелерден толық қорғанысты қамтамасыз етпейді және түсті сезу қабілетін азайтады.

Жумыс мысалдары (В-Г суреттерін караңыз)

Өлшеу құралын пайдалану мүмкіндіктерінің мысалдары суреттер беттерінде берілген.

Техникалық күтім және қызмет

Кызмет көрсету және тазалау

Өлшеу құралын таза ұстаңыз.

Өлшеу құралын суга немесе баска сүйықтықтарға батырманыз.

Ластануларды суланған, жұмсақ шүбереклен сүртіңіз. Жуғыш заттарды немесе еріткіштерді пайдаланбаңыз.

Лазер шығыс тесігіндегі аймактарды сапалы тазалайтын қылшықтарға назар аударыңыз.

Өлшеу құралын тек қорғаныш қалтада (31) немесе шабаданда (34) сақтаңыз немесе тасымалдаңыз.

Жөндеу кажет болған жағдайда, өлшеу құралын қорғаныш қалтада (31) немесе шабаданда (34) жіберіңіз.

Тутынушыға қызмет көрсету және пайдалану кеңестері

Қызмет көрсету орталығы өнімді жәндеу және оған техникалық қызмет көрсету, сондай-ақ қосалқы бөлшектер туралы сұрақтарға жауап береді. Құрамдас бөлшектер бойынша кескін мен қосалқы бөлшектер туралы мәліметтер теменdegі мекенжай бойынша қолжетімді: www.bosch-pt.com

Bosch қызметтік кеңес беру тобы біздің өнімдер және олардың керек-жарактары туралы сұрақтарыңызға жауап береді.

Сурактар кою және қосалқы бөлшектерге тапсырыс беру кезінде міндетті түрде өнімнің фирмалық тактайшасындағы 10 таңбалы өнім нөмірін беріңіз.

Өндіруші талаптары мен нормаларының сақталуымен электр құралын жөндеу және кепілді қызмет көрсету барлық мемлекеттер аумағында тек "Роберт Бош" фирмалық немесе авторизацияланған қызмет көрсету орталықтарында орындалады. ЕСКЕРТУ! Заңсыз жолмен әкеліген өнімдерді пайдалану қауіпті, денсаулығыңзыға зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және тарату әкімшілік және қылмыстық тәртіп бойынша Заңмен қудаланады.

Қазақстан

Тутынушыларға кеңес беру және шағымдарды қабылдау орталығы:

"Роберт Бош" (Robert Bosch) ЖШС

Алматы к.,

Қазақстан Республикасы 050012

Муратбаев к., 180 уй

"Гермес" БО, 7 кабат

Тел.: [phone]

Факс: [phone]

E-Mail: [e-mail]

Сервистік қызмет көрсету орталықтары мен қабылдау пунктерінің мекен-жайы туралы толық және езекті ақпаратты Сіз: www.bosch-professional.kz ресми сайттан ала аласыз

Кызмет көрсету орталықтарының басқа да мекенжайларын мына жерден қараңыз:

Усынылған литий-иондық аккумуляторлар қауіпті тауарларға қойылатын талаптарға бағынады.

Пайдаланушы аккумуляторларды көшеде косымша күжаттарсыз тасымалдай алады.

Ушінші түлғалар (мысалы, әye көлігі немесе жіберу) орамаға және маркаларға қойылатын арнайы талаптарды сақтау керек. Жіберуге дайындау кезінде қауіпті жуктерді тасымалдау маманымен хабарласу керек.

Аккумуляторды корпусы зақымдалған болса ғана жіберіңіз. Ашық түйіспелерді желімдеңіз және аккумуляторды орамада қозғалмайтындай ораңыз. Қажет болса, қосымша үлттық ережелерді сақтаңыз.

Кәдеге жарату

Өлшеу құралын, аккумляторын/ батареяларын, оның жабдықтары мен орамасын қоршаған ортаны қоргайтын ретте қәдеге жарату орнына тапсыру қажет.

Элшеу құралдарын және аккумуляторларды/ батареяларды үй қоқысына тастамаңыз!

Тек қана ЕО елдері үшін:

Ескі электрлік және электрондық құрылғылар туралы 2012/19/EU еуропалық директивасы және оның үлтық заçнамада қолданылуы бойынша пайдалануға будан былай жарамсыз өлшеу құралдарын және 2006/66/ЕС еуропалық директивасы бойынша зақымдалған немесе ескірген аккумуляторларды/батареяларды бөлек жинап, қөршаған орта үшін қауіпсіз жолмен қайта өндеуге жіберу қажет.

Кате жолмен кадеге жаратылған ескі электрлік және электрондық құрылғылар қауіпті заттардың болу мүмкіндігіне байланысты қоршаған ортаға және адам денсаулығына зиянды әсер тигізуі мүмкін.

Аккумуляторлар/батареялар:

Литий-ионык:

Тасымалдау бөліміндегі, бетіндегі нүсқауларды орынданыз (қараңыз „Тасымалдау“, Бет 198) сенсорлық пернемен растаңыз.

JSMOMYUN
