| Өнім түрі | Нүктелік лазер деңгейі |
| Бренд | Bosch |
| Модель | GPL 3 G Professional |
| Қашықтық | 30 м |
| Деңгейлеу дәлдігі (төменгі нүктесіз) | ±0.35 мм/м |
| Деңгейлеу дәлдігі (төменгі нүкте) | ±0.7 мм/м |
| Авто-деңгейлеу диапазоны | ±4° |
| Деңгейлеу ұзақтығы | < 4 с |
| Лазер сыныбы | 2 |
| Лазер түрі | 500–540 нм, < 1 мВт |
| Қоректендіру | 2 батарея 1,5 В LR6 (AA) |
| Автономдылық | 8 сағ |
| Салмағы | 0,35 кг |
| Өлшемдері (Ұ × Е × Б) | 115 × 50 × 113 мм |
| Қорғау дәрежесі | IP 65 |
| Штативке арналған бекіткіш | 1/4" |
| Жұмыс температурасы | -10 °C-тан +45 °C-қа дейін |
| Сақтау температурасы | -20 °C-тан +70 °C-қа дейін |
| Негізгі функциялар | Көлденең, тік және шатуырлы лазер нүктелерін проекциялау; автоматты деңгейлеу; 60 минуттан кейін автоматты өшіру |
| Магниттік ұстағыш | Кіріктірілген магниттік айналмалы ұстағыш |
| Жеткізілетін керек-жарақтар | Қорғаныс қапшығы, бірнеше тілдегі ескерту жапсырмасы (лазер көзілдірік пен штатив қосымша) |
| Күтім және тазалау | Жұмсақ, дымқыл шүберекпен тазалау; суға батырмау; лазер шығыс аймағын түксіз шүберекпен үнемі тазалау; қорғаныс қапшығында сақтау |
| Қауіпсіздік ережелері | Лазер сәулесіне тікелей қарамаңыз; адамдарға немесе жануарларға бағыттамаңыз; тек түпнұсқа қосалқы бөлшектерді пайдаланыңыз; тасымалдау кезінде құрылғыны өшіріңіз |
| Сатудан кейінгі қызмет | Босчтың уәкілетті орталығында жөндеу; www.bosch-pt.com сайтында қосалқы бөлшектер бар |
Жиі қойылатын сұрақтар - GPL 3 G Professional Professional BOSCH
Пайдаланушылардың сұрақтары туралы GPL 3 G Professional Professional BOSCH
0 сұрақ осы құрылғы туралы. Білетініңізге жауап беріңіз немесе өзіңіздікін қойыңыз.
Осы құрылғы туралы жаңа сұрақ қою
Құрылғыңыздың нұсқаулығын жүктеңіз Лазерлік деңгей PDF форматында тегін! Нұсқаулықтарыңызды табыңыз GPL 3 G Professional Professional - BOSCH және электрондық құрылғыңызды қайта қолыңызға алыңыз. Бұл бетте құрылғыңызды пайдалануға қажетті барлық құжаттар жарияланған. GPL 3 G Professional Professional брендінің BOSCH.
ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ GPL 3 G Professional Professional BOSCH
Еуразия экономикалық одағына (Кеден одағына) мүше мемлекеттер аумағында қолданылады
Өндірушінің өнім үшін қарастырған пайдалану құжаттарының құрамында пайдалану жөніндегі осы нұсқаулық, сонымен бірге қосымшалар да болуы мұмкін.
Сэйкестікті растау жайлы акпарат косымшада бар.
Өнімді өндірген мемлекет туралы ақпарат өнімнің корпусында және қосымшада көрсетілген.

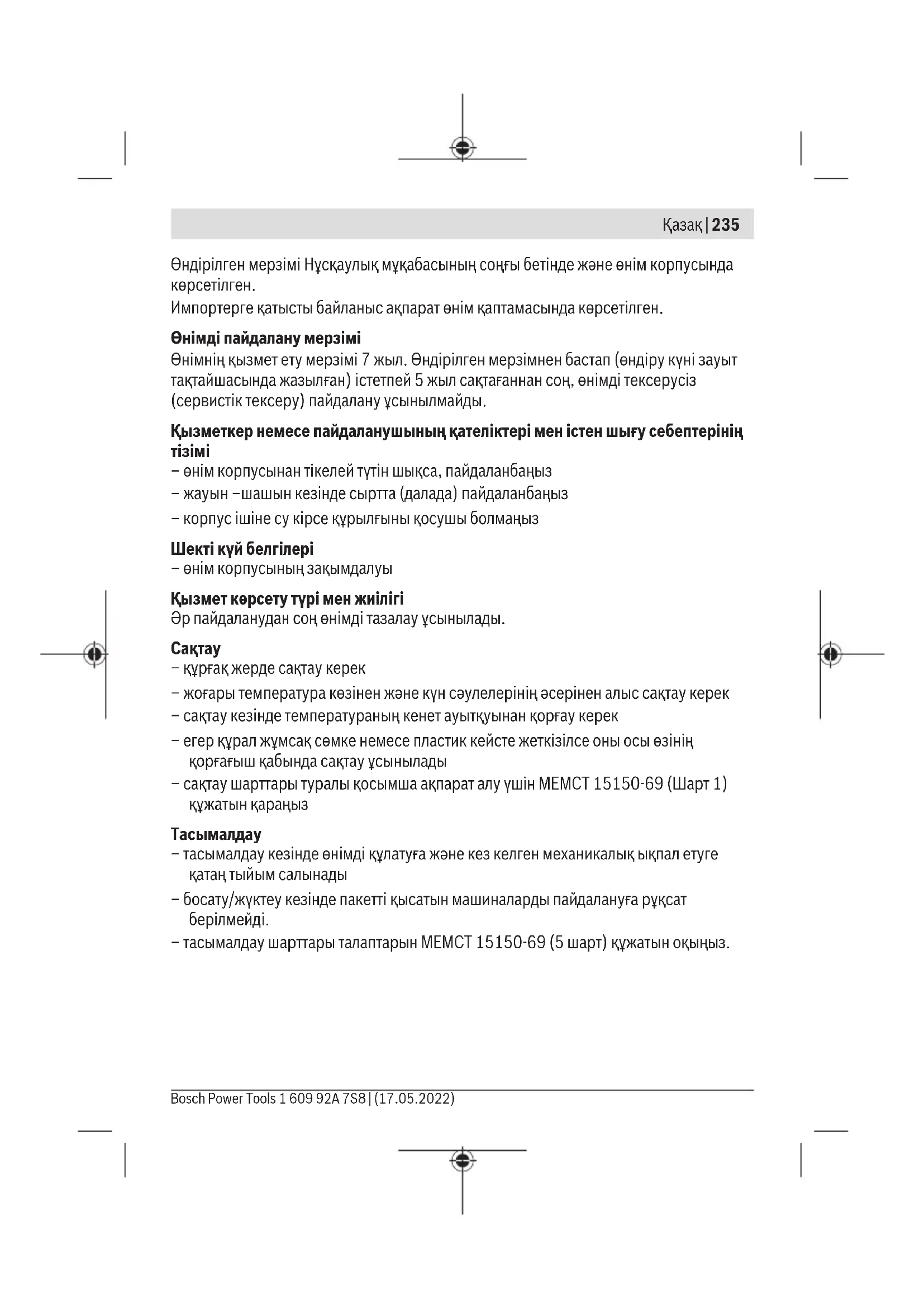

Өндірілген мерзімі Нұсқаулық мұқабасының соңғы бетінде және өнім корпусында көрсетілген.
Импортерге қатысты байланыс ақпарат өнім қаптамасында көрсетілген.
Өнімді пайдалану мерзімі
Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен бастан (өндіру күні зауыт тақтайшасында жазылған) істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз (сервистік тексеру) пайдалану ұсынылмайды.
Кызметкер немесе пайдаланушының қателіктері мен істен шығу себептерінің тізімі
– өнім корпусынан тікелей түтін шыкса, пайдаланбаңыз
– жауын –шашын кезінде сыртта (далада) пайдаланбаңыз
– корпус ішіне су кірсе құрылғыны қосушы болмаңыз
Шекті күй белгілері
– өнім корпусының зақымдалуы
Қызмет көрсету түрі мен жилігі
Эр пайдаланудан соң өнімді тазалау ұсынылады.
Сактау
- күрғақ жерде сақтау керек
– жоғары температура көзінен және күн сәулелерінің әсерінен алыс сақтау керек
– сактау кезінде температураның кенет ауыткуынан қорғау керек
– егер құрал жұмсақ сөмке немесе пластик кейсте жеткізілсе оны осы өзінің қорғағыш қабында сақтау ұсынылады
– сактау шарттары туралы косымша акпарат алу үшін МЕМСТ 15150-69 (Шарт 1) құжатын қараңыз
Тасымалдау
– тасымалдау кезінде өнімді құлатуға және кез келген механикалық ықпал етуге қатаң тыйым салынады
– босату/жуктеу кезінде пакетті қысатын машиналарды пайдалануға рүқсат берілмейді.
– тасымалдау шарттары талаптарын MEMCT 15150-69 (5 шарт) кужатын оқыңыз.
Қауіпсіздік нұсқаулары
Өлшеу құралымен қауіпсіз және сенімді жұмыс істеу үшін барлық нұсқаулықтарды оқып орындау керек. Өлшеу құралын осы нұсқауларға сай пайдаланбау өлшеу құралындағы кірістірілген қауіпсіздік шараларына жағымсыз әсер етеді. Өлшеу құралындағы ескертүлерді керінбейтін қылмаңыз. ОСЫ НУСКАУЛАРДЫ САҚТАП, ӨЛШЕУ ҚҮРАЛЫН БАСҚАЛАРғА БЕРГЕНДЕ ОЛАРДЫ ҚОСА Yuсыныңыз.
▶ Абай болыңыз – егер осы жерде берілген пайдалану немесе түзету құралдарынан басқа құралдан пайдаланса немесе басқа жұмыс әдістері орындалса бүл қаупті сәулеге шалынуға алып келуі мүмкін.
▶ Өлшеу құралы лазер ескерту тактасымен бірге жеткізіледі (графика бетіндегі өлшеу құралының суретінде белгіленген).
▶ Егер лазер ескерту тактасының мәтіні еліңіздің тілінде болмаса, алғаш рет қолданыска енгізбес бұрын оның орнына еліңіздің тіліндегі жапсырманы жабыстырыңыз.
Лазер сәулесін адамдарға немесе жануарларға бағыттамаңыз және өзіңіз де тікелей немесе шағылыскан лазер сәулесіне қарамаңыз. Бүл адамдардың кезін шағылдыруы мүмкін, сәтсіз оқифаларға әкелуі немесе көзге зақым келтіруі мүмкін.
▶ Егер лазер сәулесі көзге түссе көздерді жұмып басты сәуледен ары қарату керек.
▶ Лазер курылғысында ешкандай өзгерту орындамаңыз.
▶ Лазер көру көзілдірігін (керек-жарак) қорғаныш көзілдірігі ретінде пайдаланбаңыз. Лазер көру көзілдірігі лазер сәулесін жақсырақ көру үшін қолданылады, алайда лазер сәулесінен қорғамайды.
Лазер көру көзілдірігін (керек-жарак) күннен қорғайтын көзілдірік ретінде немесе жол қозғалысында пайдаланбаңыз. Лазер көру көзілдірігі ультракулгін сәулелерден толық қорғанысты қамтамасыз етпейді және түсті сезу қабілетін азайтады.
▶ Өлшеу құралын тек білікті маманға және арнаулы бөлшектермен жәндетіңіз. Сол арқылы өлшеу құрал қауіпсіздігін сақтайсыз.
▶ Балаларға лазер өлшеу құралын бақылаусыз пайдалануға рүқсат етпеціз.
Олар басқа адамдардың немесе өзінің көзін абайсыздан шағылыстыруы мүмкін.
Жанатын суйықтықтар, газдар немесе шаң жылған жарылыс қаупі бар ортада өлшеу құралын пайдаланбаңыз. Өлшеу құралы үшқын шығарып, шанды жандырып, өрт тудыруы мүмкін.
Магнитті имплантаттардың немесе кардиостимулятор немесе инсулин сорғысы сияқты басқа да медициналық құрылғылардың жанына қоймаңыз. Магнит имплантаттардың немесе медициналық құрылғылардың жұмысына әсер ететін өріс тудырады.
▶ Өлшеу құралын магнитті дерек тасымалдаушылар мен магнитке сезімтал аспаптардан алыс ұстаңыз. Магниттердің әсері қалпына келтіруге болмайтын деректер жоғалуына алып келуі мүмкін.
Өнім және куат сипаттамасы
Пайдалану нүсқаулығының алғы бөлігінің суреттерін ескеріңіз.
Тағайындалу бойынша қолдану
Өлшеу құралы көлденен қреттеулерді және перпендикуляр табандарын есептеуге және тексеруге арналған.
Өлшеу құралы ішкі мен сыртқы аймақтарда пайдалануға арналған.
Көрсетілген құрамдас бөлшектер
Көрсетілген кұрамдастар нөмірі суреттер бар беттегі өлшеу кұралының сипаттамасына қатысты.
(1) Лазер сәулесінің шығыс саңылауы
(2) Ажыраткыш
(3) магниттік айналмалы ۷стағыш
(4) Штатив бекіткіші, 1/4 дюйм
(5) Батарея бөлімі қақпағының бекіткіші
(6) Батарея бөлімінің қақпағы
(7) Магнит
(8) Лазер ескерту тактасы
(9) Сериялық нөмір
(10) Лазер көру көзілдірігі ^a)
(11) Штатив ^a)
238|Қазақ
(12) Корғаныш қалта ^a)
a) Бейнеленген немесе сипатталған жабдықтар стандартты жеткізу көлемімен қамтылмайды. Толық жабдықтарды біздің жабдықтар бағдарламамыздан табасыз.
Техникалық мәліметтер
| Нуктелік лазер GPL 3 G | |
| Нуктелік лазер GPL 5 G | |
| Өнім нөмірі GPL 3 G | 3 601 K66 N.. |
| Өнім нөмірі GPL 5 G | 3 601 K66 P.. |
| Жұмыс диапазоныA) | 30 м |
| Нивелирлеу дәлдігі (төмен қаратылған лазер нүктесінен басқа)B)C) | ±0,35 мм/м |
| Нивелирлеу дәлдігі (төмен қаратылған лазер нүктесі)B)C) | ±0,7 мм/м |
| Өздігінен нивелирлеу диапазоны ±4° | |
| Нивелирлеу уақыты < 4 с | |
| Жұмыс температурасы -10 °C ... +45 °C | |
| Сақтау температурасы -20 °C ... +70 °C | |
| Негізгі биіктіктің үстіндегі макс. пайдалану биіктігі 2000 м | |
| Салыстырмалы ауа ылғалдылығы, макс. 90 % | |
| Ластану дәрежесі IEC 61010-1 стандарты бойынша 2 | D) |
| Лазер класы 2 | |
| Лазер түрі 500–540 нм, < 1 мВт | |
| C6 | 1 |
| Айырмашылық 0,8 мрад (толық бұрыш) | |
| Штатив бекіткіші 1/4 дюйм | |
| Батареялар 2 × 1,5 B LR6 (AA) | |
| Жұмыс ұзактығыB) | 8 сағ |
| Салмағы EPTA-Procedure 01:2014 кұжатына сай 0,35 кг | |
| Өлшемдері (ұзындығы × ені × биіктігі) 115 × 50 × 113 мм | |
Корғаныс дәрежесі IP 65
A) Жұмыс аймағын қолайсыз қоршау шарттарында (мысалы тікелей күн сәулелерінде) қыскарту мүмкін.
B) 20-25°C
С) Көрсетілген мәндер қалыпты және жағымды қоршаған орта шарттарын (мысалы, дірілсіз, түмансыз, түтінсіз, тікелей күн сәулесінсіз) талап етеді. Температура шұғыл өзгерген жағдайда, дәлдік ауытқұы мүмкін.
D) Тек қана ток өткізбейтін лас пайда болады, бірақ кейбір жағдайларда еру нәтижесінде тое өткізу қабілеті пайда болуы күтіледі.
Өлшеу құралының зауыттық тақтайшадағы сериялық нөмірі (9) оны дұрыс анықтауға көмектеседі.
Жинау
Батареяларды салу/алмастыру
Өлшеу құралы үшін алкалин марганец батареясын пайдалану ұсынылады.
Қажет болса, магниттік айналмалы ұстағышты (3), батарея бөлімінің қақпағы (6) еркін жatatындай етіп, бүйірге бұраңыз.
Батарея бөлімінің қакпағын (6) ашу үшін ысырманы (5) жоғары қарай басып, қакпақты ашыңыз. Батареяларды енгізіңіз.
Батарея бөлімінің ішіндегі суретте көрсетілгендей полюстардың дұрыс орналасуын қамтамасыз етіңіз.
Батарея бөлімінің қакпағын (6) қайтадан енгізіп, оны бекіткіш (5) үстіндегі белгіленген жерде мықтап басыңыз.
Егер батареялардың заряды төмендеп кетсе, лазер нуктелерінің жарықтығы баяу төмендейді.
Батареялардың заряды таусылған дерлік болса, лазер нүктелері минутына 5 рет жыпылықтайды.
Батареялардың заряды таусылған болса, лазер нүктелері, өлшеу құралы өшпес бұрын, тағы бір рет жыпылықтайды.
Барлық батареяларды бірдей алмастырыңыз. Тек бір өндірушінің және куаты бірдей батареяларды пайдаланыңыз.
▶ Өлшеу құралын ұзақ ұақыт пайдаланбасаңыз, батареяны өлшеу құралынан шығарып алыңыз. ұзақ ұақыт сақтаған жағдайда, өлшеу құралындағы батареяларды тот басуы және олардың заряды өздігінен таусылуы мүмкін.
Пайдалану
Пайдалануға ендіру
▶ Өлшеу құралын сыздан және тікелей күн сәулелерінен сақтаңыз.
▶ Өлшеу құралына айрықша температура немесе температура өзгерістерінің әсерін тигізуге болмайды. Оны, мысалы, автомобиль ішінде үзак ұақытқа қалдырмаңыз. Температура өзгерістері шұғыл болған жағдайда, алдымен өлшеу құралының тұрақты температурасын сақтаңыз және жұмысты жалғастырмас бұрын әрдайым дәлдік тексерісін өткізіңіз (қараңыз „Өлшеу құралының дәлдігін тексеру“, Бет 241).
Айрықша температура немесе температура өзгерістері орын алған жағдайда, өлшеу құралының дәлдігі төмендеуі мүмкін.
▶ Өлшеу құралын қатты соғылудан немесе түсуден сақтаңыз. Сыртқы күшті әсерлерден кейін өлшеу құралының жұмысын жалғастырудан бұрын әрдайым дәлдік тексеруін орындау керек (қараңыз „Өлшеу құралының дәлдігін тексеру“, Бет 241).
▶ Өлшеу құралын тасымалдаудан алдын оны қосыңыз. Өшуде тербелу бөлігі бұғатталады, әйтпесе ол қатты әрекеттерде зақымдалуы мүмкін.
Косу/өшіру
Өлшеу құралын қосу үшін ажыратқышты (2) "ON" күйіне жылжытыңыз. Өлшеу құралы қосылғаннан кейін бірден лазер сәулелерін шығыс саңылаулардан (1) шығарады.
Лазер сәулесін адамдарға немесе жануарларға бағыттамаңыз және тіпті алыстан болсын жарық сәулесіне өзіңіз қарамаңыз.
Өлшеу құралын өшіру үшін қосқыш/өшіргішті (2) "OFF" күйіне жылжытыңыз. Өшіру кезінде тербелу блогы бұғатталады.
▶ Косулы зарядтау күралын бақылаусыз қалдырмаңыз және өлшеу күралын пайдаланудан соң өшіріңіз. Лазер сәулесімен адамдардың көзін шағылыстыру мүмкін.
45 °C шамасындағы рүқсат етілген макс. жұмыс температурасынан асырған жағдайда лазер диоды қорғаныс үшін өшеді. Суығаннан соң өлшеу құралы қайта қосылулы мүмкін.
Өшіру автоматикасы
Өлшеу құралы 60 минут жұмыс істегеннен кейін автоматты түрде өшеді.
Косылған өлшеу құралы өздігінен нивелирлеу диапазонынан тыс болғанда (лазер нүктelerі үздіксіз жыпылықтайды), өшіру автоматикасы 60 минут шамасына қайтып орнатылады.
Нивелирлеу автоматикасы
Өлшеу құралын көлденен, берік бетке қойып, штативте (11) бекітіңіз.
Астыңғы лазер нүктесін пайдалану үшін өлшеу құралын, лазер нүктесі еденде көрінетіндей, магниттік айналмалы ұстағышынан (3) ұстан бұраңыз.
Косылғаннан кейін нивелирлеу автоматикасы ±4° шамасындағы өздігінен нивелирлеу диапазонында тегіс емес жерлерді автоматты түрде тегістейді. Лазер нүктелері тұрақты жанып тұрса және ары қарай қозғалмаса, нивелирлеу аяқталады.
Автоматты түрде нивелирлеу мумкін болмаса, мысалы, өлшеу құралы түрған бет көлденең сызықтан 4° шамасынан артық ауытқыған болса, лазер нүктелері жылдам ырғакпен тұрақты жыпылықтайды.
Бүл жағдайда өлшеу құралын көлденеңінен қойып, өздігінен нивелирлеу аяқталғанша күтіңіз. Өлшеу құралы ±4° шамасындағы өздігінен нивелирлеу диапазонында тұрса, лазер нұктелері үздіксіз жанып тұрады.
Пайдалану кезінде қағылыстар болса немесе құй өзгерсе, өлшеу құралы автоматты түрде өздігінен нивелирлеу жұмысын өткізеді. Жаңадан нивелирлеген соң өлшеу құралының жылжып кетуіне жол бермеу үшін көлденең немесе тік лазер нүктelerінің қүйін негізгі нүктелермен салыстырып тексеріңіз.
Өлшеу құралының дәлдігін тексеру
Дэлдік әсерлері
Коршау температурасы ең күшті әсер етеді. Еденден жоғарыға болған температура взгерістері лазер сәулесін ауытқуы мүмкін.
Еден жағынында температура өзгерістері қатты болғаны үшін өлшеу құралын 20 м қашықтықтан бастап штативке орнату керек. Өлшеу құралын мүмкіншілік бойынша жұмыс аймағының ортасына қойыңыз.
Сыртқы әсерлерден тыс аспаптық әсерлер де (мысалы қағылыс немесе қатты сокқылар) ауытқуларға алып келуі мүмкін. Сол үшін әр жұмыстан алдын нивелирлеу дәлдігін тексеріңіз.
Егер өлшеу құралы тексеру кезінде максимальды ауыткудан асырса, оны Bosch сервистік орталығында жөндетіңіз.
Көлденец нивелирлеу дәлдігін тексеру
Тексеру үшін 5 м бос өлшеу қашықтығы қатты жерде А мен В екі қабырғаның арасында керек болады.
242|Қазақ

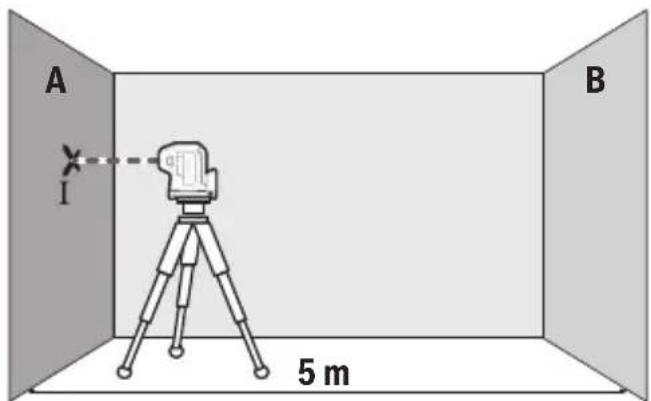

– Өлшеу құралын А қабырғасының жанындағы штативке немесе берік әрі тегіс бетке орнатыңыз. Өлшеу құралын қосыңыз.
– Өлшеу құралының ұзынддық осіне параллель жатқан лазер сәулесін жақын А қабырғасына бағыттаңыз. Өлшеу құралын нивелирлеңіз. Лазерлік нүктенің ортасын қабырғада (І нүкте) белгілеңіз.


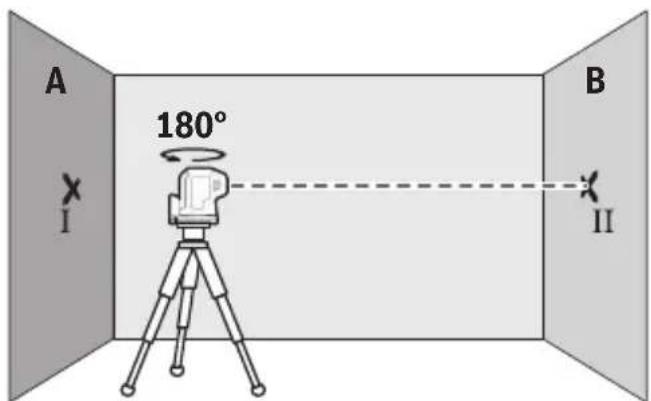

A 180° I B II- Өлшеу құралын 180°-қа бұрап нивелирлеңіз және қарама-қарсы В қабыргасында
лазерлік сәуленің нукте ортасын (ІІ нукте) белгілеңіз.

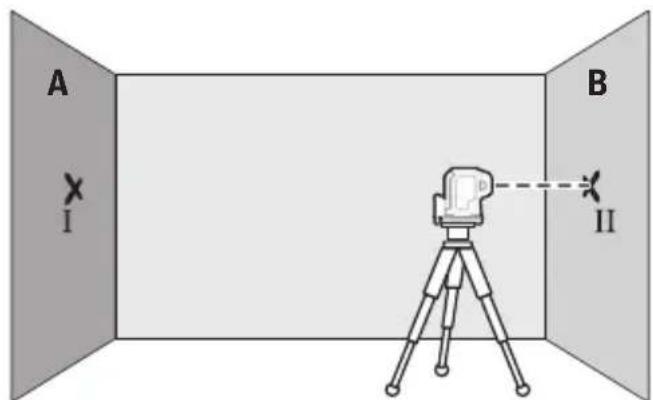

– Өлшеу құралын бұрамай В қабырғасының қасында қойып, қосыңыз да нивелирлеңіз.


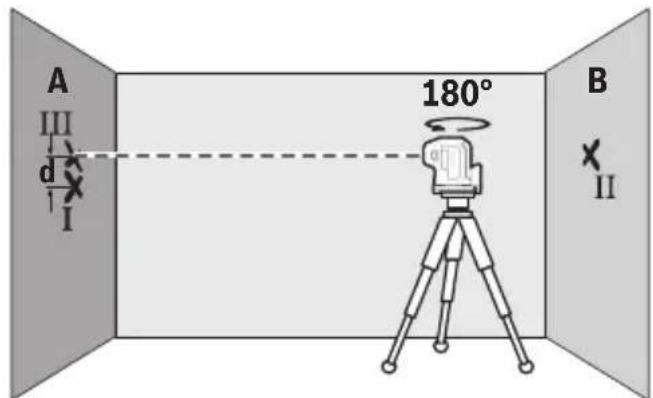

A III d I 180° B II– Өлшеу құралын 180° бұрап биіктігін өзгертпеңіз. Оны нивелирлеп, А қабырғасындағы (III нүкте) лазерлік сәуленің нүкте ортасын белгілеңіз. III нүктенің I нүктеден жоғары немесе төмен, барынша тік орналасқанына көз жеткізіңіз.
- А қабырғасындағы белгіленген І мен III нүктелердің d айырмашылығы өлшеу құралы дәл биіктігінің бойлық ось бойынша ауытқұын көрсетеді.
2 × 5 м = 10 м өлшеу қашықтығындағы рүқсат етілген максимальды ауытку:
10 м × ±0,35 мм/м = ±3,5 мм. I мен III нуктелері арасындағы d айырмашылығы ең көбі 3,5 мм күрауы тиіс.
GPL 5 G: өлшеу әрекетін өлшеу құралының қөлденең осінің бойымен өтетін екі бүйірлік лазер сәулесі үшін қайталаңыз. Ол үшін өлшеу әрекетін бастамас бұрын өлшеу құралын сағат тілінің бағытымен немесе оған қарсы 90°-қа бұраңыз.
244|Қазақ
Herizrì нукте дэлдігін тексеру
Тексеру үшін еден мен төбе арасында шамамен 2,5 м шамасындағы берік беттегі бос өлшеу жолының арақашықтығы кажет болады.

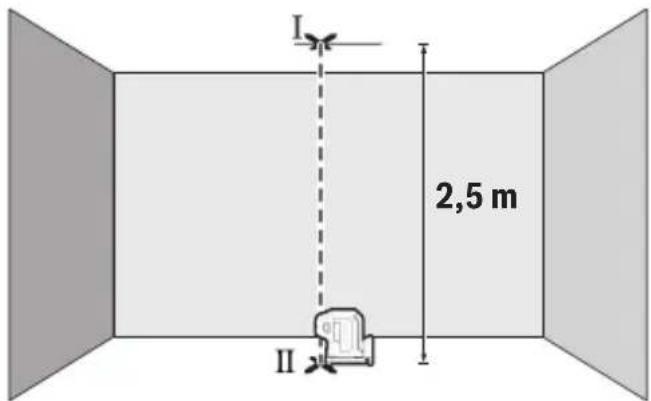

– Өлшеу құралын еденге қойыңыз. Өлшеу құралын қосып, оны, астыңғы лазер нүктесі еденде көрінетіндей, магниттік айналмалы ұстағышынан (3) ұстап бұраңыз. Өлшеу құралын нивелирлеңіз.


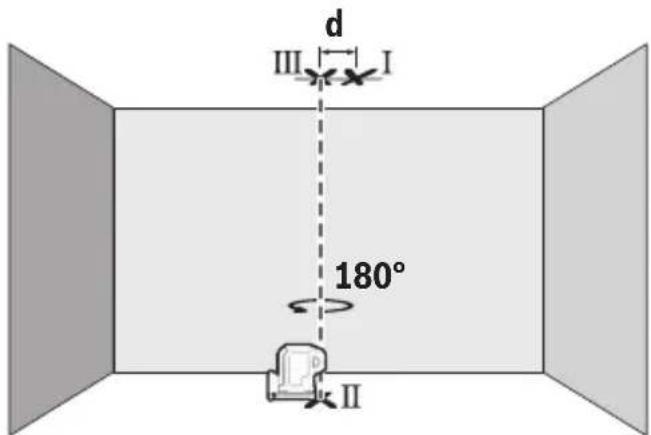

– Өлшеу құралын 180°-қа бұраңыз. Оны төменгі лазерлік нуктенің ортасы белгіленген II нүктеде болатындай етіп орналастырыңыз. Өлшеу құралын нивелирлеңіз. Жоғарғы лазерлік нуктенің ортасын (III нүкте) белгілеңіз.
- Төбеде белгіленген І және ІІІ нуктелердің, д айырмашылығы өлшеу күралының, дәл биіктіктен ауытқуын көрсетеді.
Максималды руксат етілетін ауытку төмендегідей есептеледі: еден мен төбе арасындағы кос қашықтық × 0,35 мм/м.
Мысал: еден мен тебе арасындағы қашықтық 2,5 м болғанда макс. ауытқу келесідей болады:
2 × 2,5 м × ± 0,35 мм/м = ± 1,75 мм. Сондыктан I мен III нуктелердің аралығы ең көбі 1,75 мм болуы керек.
▶ Белгілеу үшін әрдайым тек лазер нуктесінің ортасын пайдаланыңыз. Лазер нуктесінің көлемі қашықтықлен өзгереді.
Штативпен жұмыс істеу (керек-жарак)
Штатив тұрақты және биіктігі реттелетін өлшеу табаны болады. Өлшеу құралын 1/4" штатив патронымен (4) штативтің (11) немесе стандартты фотоштативтің бұрандасына орнатыңыз. Өлшеу құралын штативтегі құлыптау бұрандасымен бекітіңіз.
Өлшеу құралын қосудан алдын штативті бағыттаңыз.
Магниттік айналмалы устағышпен бекіту (А-В суреттерін қараңыз)
Кіріктірілген магниттік айналмалы ұстағыштың (3) көмегімен өлшеу құралын магниттелетін материалдарға бекітуге болады.
▶ Магниттік айналмалы устағышты үстіңгі беттерге бекіткен кезде саусағыңызды айналмалы устағыштың, артқы жағынан алшақ ұстаңыз. Магниттің (7) қатты тарту күшінің салдарынан саусағыңыз қысылып қалуы мүмкін.
Өлшеу құралын қосудан бұрын магниттік айналмалы ұстағышты (3) шамамен туралаңыз.
Астыңғы лазер нүктесін көрінетіндей ету үшін немесе көлденең лазер нүктесімен биіктікті көшіру үшін өлшеу құралын магниттік айналмалы ұстағышынан (3) ұстан бұраңыз. Өлшеу құралын өшірген және тасымалдаған кезде оны айналмалы ұстағышқа қайтадан бекітіңіз (В суретін қараңыз).
Лазер көру көзілдірігі (керек-жарак)
Лазер көру көзілдірігі қоршау жарықтығын сүзгілейді. Осылай лазер жарығы көз үшін жарқынрақ болады.
▶ Лазер көру көзілдірігін (керек-жарак) қорғаныш көзілдірігі ретінде пайдаланбаңыз. Лазер көру көзілдірігі лазер сәулесін жақсырақ көру үшін қолданылады, алайда лазер сәулесінен қорғамайды.
▶ Лазер көру көзілдірігін (керек-жарак) күннен қорғайтын көзілдірік ретінде немесе жол қозғалысында пайдаланбаңыз. Лазер көру көзілдірігі ультракулгін
246 | Казак
сэулелерден толык қорғанысты қамтамасыз етпейді және түсті сезу қабілетін азайтады.
Жумыс мысалдары (С-Е суреттерін караңыз)
Өлшеу құралын пайдалану мүмкіндіктерінің мысалдары суреттер беттерінде берілген.
Техникалық күтім және қызмет
Кызмет көрсету және тазалау
Өлшеу құралын таза ұстаңыз.
Өлшеу құралын суға немесе басқа сүйықтықтарға батырманыз.
Ластануларды суланған, жұмсақ шүберекпен сүртіңіз. Жуғыш заттарды немесе еріткіштерді пайдаланбаңыз.
Лазер шығыс тесігіндегі аймақтарды сапалы тазалайтын қылшықтарға назар аударыңыз.
Өлшеу құралын тек қорғайтын қабында (12) сақтаңыз және тасымалдаңыз.
Жөндеу үшін өлшеу құралын қорғау қалтасында (12) жіберіңіз.
Тутынушыға қызмет көрсету және пайдалану кеңестері
Қызмет көрсету орталығы өнімді жәндеу және оған техникалық қызмет көрсету, сондай-ақ қосалқы бөлшектер туралы сұрақтарға жауап береді. Құрамдас бөлшектер бойынша кескін мен қосалқы бөлшектер туралы мәліметтер төмендегі мекенжай бойынша қолжетімді: www.bosch-pt.com
Bosch қызметтік кеңес беру тобы біздің өнімдер және олардың керек-жарактары туралы сұрақтарыңызға жауап береді.
Сурактар кою және косалқы бөлшектерге тапсырыс беру кезінде міндettі түрде өнімнің фирмалық тактайшасындағы 10 таңбалы өнім нөмірін беріңіз.
Өндіруші талаптары мен нормаларының сақталуымен электр құралын жәндеу және кепілді қызмет көрсету барлық мемлекеттер аумағында тек "Роберт Бош" фирмалық немесе авторизацияланған қызмет көрсету орталықтарында орындалады. ЕСКЕРТУ!
Заңсыз жолмен әкелінген өнімдерді пайдалану қауіпті, денсаулығыңызға зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және тарату әкімшілік және қылмыстық тәртіп бойынша Заңмен қудаланады.
Қазақстан
Тутынушыларға кеңес беру және шағымдарды қабылдау орталығы:
"Роберт Бош" (Robert Bosch) ЖШС
Қазақ|247
Алматы к.,
Қазақстан Республикасы
050012
Муратбаев к., 180 үй
"Гермес" БО, 7 кабат
Тел.: +7 (727) 331 31 00
Факс: +7 (727) 233 07 87
E-Mail: ptka@bosch.com
Сервистік қызмет көрсету орталықтары мен қабылдау пунктерінің мекен-жайы
туралы толык және өзекті ақпаратты Сіз: www.bosch-professional.kz ресми сайттан ала аласыз
Кызмет көрсету орталықтарының басқа да мекенжайларын мына жерден қараңыз:
Өлшеу құралын, оның жабдықтары мен қаптамасын қоршаған ортаны қорғайтын кәдеге жарату орнына тапсыру қажет.
Клшеу куралдарын не батареяларды уй кокысына тастамаңыз!
Тек қана ЕО елдері үшін:
Ескі электрлік және электрондық құрылғылар туралы 2012/19/EU еуропалық директивасы және оның үлтық заңнамада қолданылуы бойынша пайдалануға бұдан былай жарамсыз өлшеу құралдарын және 2006/66/EC еуропалық директивасы бойынша зақымдалған немесе ескірген аккумуляторларды/батареяларды бөлек жинап, қоршаған орта үшін қауіпсіз жолмен қайта өндеуге жіберу қажет.
Кате жолмен кәдеге жаратылған ескі электрлік және электрондық құрылғылар қауіпті заттардың болу мүмкіндігіне байланысты қоршаған ортаға және адам денсаулығына зиянды әсер тигізуі мүмкін.
