| Tip produs | Nivel laser cu puncte |
| Marcă | Bosch |
| Model | GPL 3 G Professional |
| Rază de acțiune | 30 m |
| Precizie de nivelare (fără punctul inferior) | ±0.35 mm/m |
| Precizie de nivelare (punct inferior) | ±0.7 mm/m |
| Interval de auto-nivelare | ±4° |
| Durată de nivelare | < 4 s |
| Clasă laser | 2 |
| Tip laser | 500–540 nm, < 1 mW |
| Alimentare | 2 baterii 1,5 V LR6 (AA) |
| Autonomie | 8 h |
| Greutate | 0,35 kg |
| Dimensiuni (L × l × h) | 115 × 50 × 113 mm |
| Grad de protecție | IP 65 |
| Conexiune trepied | 1/4" |
| Temperatură de funcționare | -10 °C la +45 °C |
| Temperatură de depozitare | -20 °C la +70 °C |
| Funcții principale | Proiectarea punctelor laser orizontale, verticale și de plumb; nivelare automată; oprire automată după 60 min |
| Suport magnetic | Suport rotativ magnetic integrat |
| Accesorii furnizate | Husă de protecție, etichetă de avertizare în mai multe limbi (ochelari pentru vedere laser și trepied opțional) |
| Întreținere și curățare | Curățați cu o cârpă moale și umedă; nu scufundați; curățați regulat zona de ieșire a laserului fără scame; depozitați în husa de protecție |
| Instrucțiuni de siguranță | Nu priviți direct fasciculul laser; nu direcționați către persoane sau animale; utilizați numai piese de schimb originale; opriți aparatul în timpul transportului |
| Service post-vânzare | Reparare de către un centru autorizat Bosch; piese de schimb disponibile pe www.bosch-pt.com |
Întrebări frecvente - GPL 3 G Professional Professional BOSCH
Întrebările utilizatorilor despre GPL 3 G Professional Professional BOSCH
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Nivelă laser în format PDF gratuit! Găsiți manualul dvs. GPL 3 G Professional Professional - BOSCH și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. GPL 3 G Professional Professional mărcii BOSCH.
MANUAL DE UTILIZARE GPL 3 G Professional Professional BOSCH

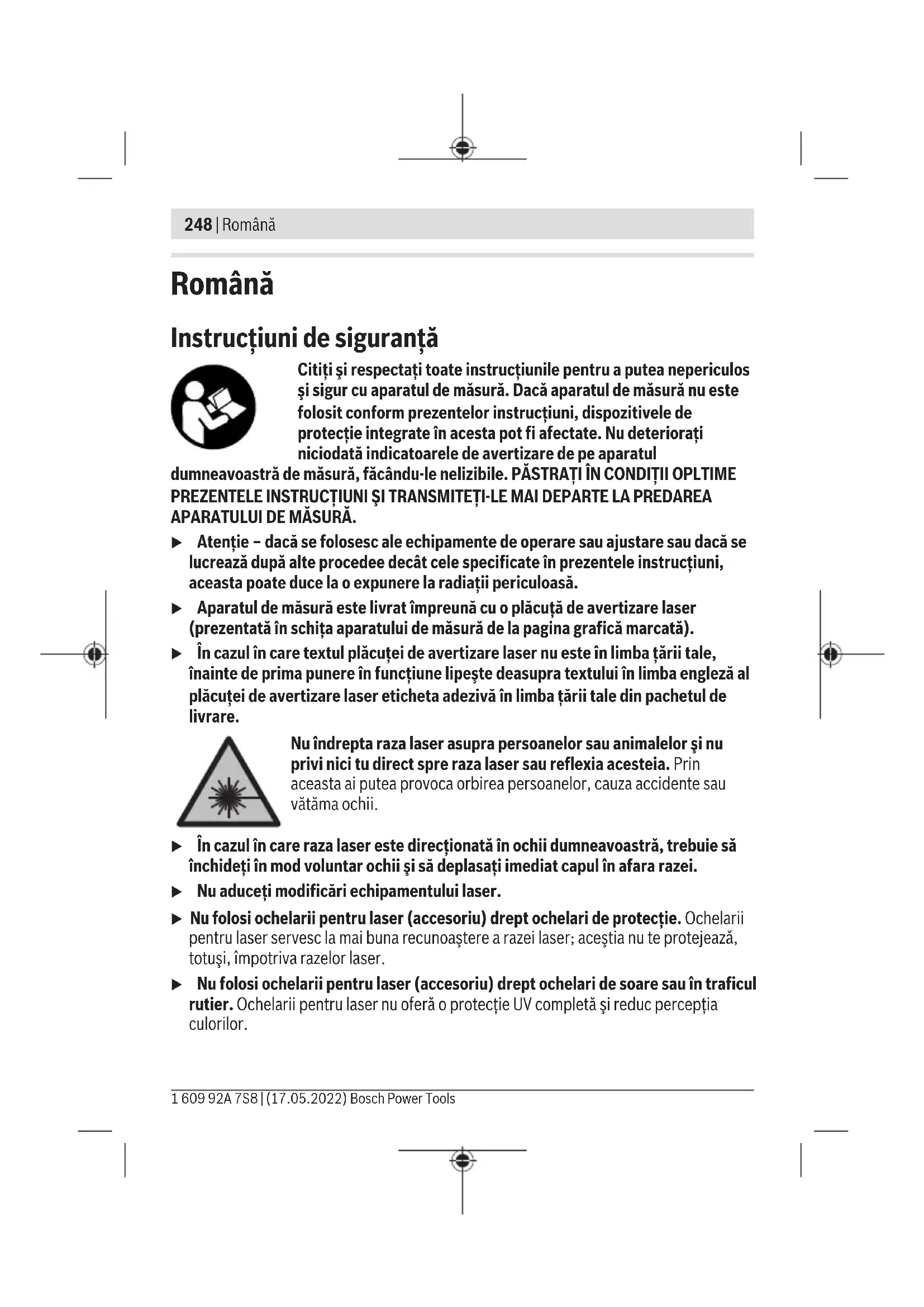

Română.... Pagina 248
Instrucțiuni de siguranță
Citiți și respectați toate instrucțiunile pentru a putea nepericulos și sigur cu aparatul de măsură. Dacă aparatul de măsură nu este folosit conform prezentelor instrucțiuni, dispozitivele de protecție integrate în acesta pot fi afectate. Nu deteriorați niciodată indicatoarele de avertizare de pe aparatul dumneavoastră de măsură, făcându-le nelizibile. PĂSTRAȚI ÎN CONDIȚII OPLTIME PREZENTELE INSTRUCTIUNI ȘI TRANSMITEȚI-LE MAI DEPARTE LA PREDAREA APARATULUI DE MĂSURĂ.
- Atenție – dacă se folosesc ale echipamente de operare sau ajustare sau dacă se lucrează după alte procedee decât cele specificate în prezentele instrucțiuni, aceasta poate duce la o expunere la radiații periculoasă.
Aparatul de măsură este livrat împreună cu o plăcuță de avertizare laser (prezentată în schița aparatului de măsură de la pagina grafică marcată).
În cazul în care textul plăcuței de avertizare laser nu este în limba țării tale, înainte de prima punere în funcțiune lipește deasupra textului în limba engleză al plăcuței de avertizare laser eticheta adezivă în limba țării tale din pachetul de livrare.
Nu îndrepta raza laser asupra persoanelor sau animalelor și nu privi nici tu direct spre raza laser sau reflexia acesteia. Prin aceasta ai putea provoca orbirea persoanelor, cauza accidente sau vătăma ochii.
În cazul în care raza laser este direcționată în ochii dumneavoastră, trebuie să închideți în mod voluntar ochii și să deplasați imediat capul în afara razei.
▶ Nu aduceți modificări echipamentului laser.
▶ Nu folosi ochelarii pentru laser (accesoriu) drept ochelari de protecție. Ochelarii pentru laser servesc la mai buna recunoaștere a razei laser; aceștia nu te protejează, totuși, împotriva razelor laser.
Nu folosi ochelarii pentru laser (accesorii) drept ochelari de soare sau în traficul rutier. Ochelarii pentru laser nu oferă o protectie UV completă și reduc percepția culorilor.
Nu permiteți repararea aparatului de măsură decât de către personal de specialitate corespunzător calificat și numai cu piese de schimb originale. Numai în acest mod poate fi garantată siguranța de exploatare a aparatului de măsură.
▶ Nu lăsați copiii să folosească nesupravegheați aparatul de măsură cu laser. Ei ar putea provoca involuntar orbirea altor persoane sau a lor înșile.
Nu lucrați cu aparatul de măsură în mediu cu pericol de explozie în care se află lichide, gaze sau pulberi inflamabile. În aparatul de măsură se pot produce scântei care să aprindă praful sau vaporii.
Nu aduce magnetul în apropierea implanturilor și altor aparate medicale cum ar fi, de exemplu, stimulatoarele cardiace sau pompele de insulină. Câmpul generat de magnet poate perturba funcționarea implanturilor sau aparatelor medicale.
▶ Tineți aparatul de măsură la distanță față de suporturile magnetice de date și de dispozitivele sensibile la câmpurile magnetice. Prin acțiunea magneților se poate ajunge la pierderi ireversibile de date.
Descrierea produsului și a performanțelor sale
Țineți cont de ilustrațiile din secțiunea anterioară a instrucțiunilor de utilizare.
Utilizarea conform destinației
Aparatul de măsură este destinat determinării și verificării alinierilor în poziție orizontală și punctelor pe direcția normalei.
Aparatul de măsură este adecvat pentru utilizarea în mediul interior și exterior.
Componentele illustrate
Numerotarea componentelor ilustrate se referă la schița aparatului de măsură de la pagina grafică.
(1) Orificiu de ieşire a liniei laser
(2) Comutator de pornire/oprire
(3) Suport magnetic rotativ
(4) Orificiu de 1/4" de prindere pe stativ
(5) Dispozitiv de blocare a capacului compartimentului pentru baterii
(6) Capac al compartimentului pentru baterii
(7) Magnet
250 | Română
(8) Plăcuță de avertizare laser
(9) Număr de serie
(10) Ochelari pentru laser ^a)
(11) Stativ ^a)
(12) Husă de protectie ^a)
a) Accesoriiile ilustrate sau descrise nu sunt cuprinse în setul de livrare standard. Puteți găsi accesoriiile complete în programul nostru de accesorii.
Date tehnice
| Nivele laser cu puncte GPL 3 G | |
| Nivele laser cu puncte GPL 5 G | |
| Număr de identificare GPL 3 G | 3 601 K66 N.. |
| Număr de identificare GPL 5 G | 3 601 K66 P.. |
| Zona de lucruA) | 30 m |
| Precizie de nivelare (cu exceptia punctului laser în jos)B)C) | ±0,35 mm/m |
| Precizie de nivelare (punct laser în jos)B)C) | ±0,7 mm/m |
| Domeniu de autonivelare ±4° | |
| Timp de nivelare < 4 s | |
| Temperatură de funcționare -10°C ... +45 °C | |
| Temperatură de depozitare -20°C ... +70 °C | |
| Înălțimea maximă de lucru deasupra înălțimii de referință 2000 m | |
| Umiditatea atmosferică relativă maximă 90 % | |
| Gradul de murdărie conform IEC 61010-1 2 | D) |
| Clasa laser 2 | |
| Tip laser 500–540 nm, < 1 mW | |
| C6 | 1 |
| Divergență 0,8 mrad | (unghi de 360 de grade) |
| Orificiu de prindere pe stativ 1/4" | |
| Baterii 2 × 1,5 V LR6 (AA) | |
| Durată de funcționareB) | 8 h |
1 609 92A 7S8 | (17.05.2022) Bosch Power Tools
Nivele laser cu puncte GPL 3 G
Nivele laser cu puncte GPL 5 G
Greutate conform
0,35 kg
EPTA-Procedure 01:2014
Dimensiuni (lungime × lățime × înălțime) 115 × 50 × 113 mm
A) Zona de lucru poate fi limitată din cauza condițiilor de mediu nefavorabile (de exemplu, expunerea directă la radiatii solare).
B) la 20-25°C
C) Valorile specificate presupun condiții de mediu normale până la favorabile (de exemplu, fără vibrații, fără ceață, fără fum, fără expunerea directă la radiații solare). După variații puternice de temperatură pot apărea abateri de la precizie.
D) Acesta se soldează numai cu producerea de reziduuri neconductive, deși, ocazional, se poate produce o conductivitate temporară din cauza formări de condens.
Pentru identificarea clară a aparatului dumneavoastră de măsură este necesar numărul de serie (9) de pe plăcuța cu date tehnice.
Montarea
Montarea/Înlocuirea bateriilor
Pentru funcționarea aparatului de măsură se recomandă utilizarea de baterii alcaline.
Dacă este necesar, rotește în lateral suportul magnetic rotativ (3) astfel încât capacul compartimentului pentru baterii (6) să fie mobil.
Pentru deschiderea capacului compartimentului pentru baterii (6) apasă în sus dispozitivul de blocare (5) și scoate capacul compartimentului pentru baterii. Introdu bateriile.
Respectați polaritatea corectă conform schiței de pe partea interioară a compartimentului bateriilor.
Aşază din nou capacul compartimentului pentru baterii (6) și apasă-l ferm pe locul marcat deasupra dispozitivului de blocare (5).
Când bateriile sunt descărcate, luminozitatea punctelor laser scade lent.
Când bateriile sunt aproape descărcate, punctele laser se aprind intermitent de 5 ori pe minut.
Dacă bateriile sunt descărcate, punctele laser se mai aprind intermitent încă o dată înainte ca aparatul de măsură să se deconecteze.
Înlocuiți întotdeauna toate bateriile în același timp. Folosiți numai baterii de aceeași marcă și capacitate.
252 | Română
▶ Scoate bateriile din aparatul de măsură atunci când urmează să nu-l folosești pentru o perioadă mai lungă de timp. În cazul depozitării mai îndelungate a aparatului de măsură, bateriile se pot coroda și autodescărca.
Functionarea
Punerea în funcțiune
▶ Feriți aparatul de măsură împotriva umezelii și expunerii directe la radiațiile solare.
Nu expune aparatul de măsură la temperaturi extreme sau variații de temperatură. De exemplu, nu-l lăsa pentru perioade lungi de timp în autovehicul. În cazul unor variații mai mari de temperatură, lasă aparatul de măsură mai întâi să se stabilizeze și, înainte de reutilizarea acestuia, efectuează întotdeauna verificarea preciziei acestuia (vezi „Verificarea preciziei aparatului de măsură“, Pagina 253). În cazul temperaturilor extreme sau al variațiilor foarte mari de temperatură, poate fi afectată precizia aparatului de măsură.
Evitați șocurile puternice sau căderile aparatului de măsură. După exercitarea unor influențe exterioare puternice asupra aparatului de măsură, înainte de reutilizarea acestuia, trebuie să efectuați întotdeauna verificarea preciziei acestuia (vezi „Verificarea preciziei aparatului de măsură“, Pagina 253).
▶ Deconectați aparatul de măsură atunci când îl transportați. În momentul deconectării, pendulul se blochează deoarece, în caz contrar, acesta s-ar putea deteriora în cazul unor mișcări ample.
Pornirea/Oprirea
Pentru conectarea aparatului de măsură, împingeți comutatorul de pornire/oprire (2) în poziția ON. Aparatul de măsură emite, imediat după conectare, fascicule laser prin orificiile de ieșire (1).
Nu îndreptați fasciculul laser asupra persoanelor sau animalelor și nu priviți direct spre acesta, nici chiar de la o distanță mai mare.
Pentru deconectarea aparatului de măsură, împinge comutatorul de pornire/oprire (2) în poziția OFF. La deconectare, pendulul va fi blocat.
Nu lăsați nesupravegheat aparatul de măsură conectat și deconectați-l după utilizare. Celelalte persoane ar putea fi orbite de fasciculul laser.
În cazul depășirii temperaturii de funcționare maxime admise de 45 °C, se realizează deconectarea de siguranță a diodei laser. După răcire, aparatul de măsură este din nou gata de funcționare și poate fi reconectat.
Deconectarea automată
Aparatul de măsură se deconectează automat după o durată de funcționare de 60 min.
Deconectarea automată este resetată la 60 min atunci când aparatul de măsură conectat se află în afara domeniului de autonivelare (punctele laser se aprind intermitent în permanență).
Nivelarea automată
Aşază aparatul de măsură pe o suprafață orizontală, fermă sau fixează-l pe stativ (11). Pentru utilizarea punctului laser inferior, rotește aparatul de măsură pe suportul magnetic rotativ (3) astfel încât punctul laser să fie vizibil pe podea.
După conectare, nivelarea automată compensează automat denivelările în cadrul domeniului de autonivelare de ±4°. Nivelarea este finalizată imediat ce punctele laser se aprind permanent și nu se mai mișcă.
Dacă nivelarea automată nu este posibilă, de exemplu, pentru că suprafața de sprijin a aparatului de măsură se abate cu mai mult de 4° de la poziția orizontală, punctele laser se vor aprinde intermitent și în cadență rapidă.
În acest caz, așază în poziție orizontală aparatul de măsură și așteaptă să se autoniveleze. Atât timp cât aparatul de măsură se află în cadrul domeniului de autonivelare de ±4°, punctele laser se vor aprinde permanent.
În caz de trepidații sau schimbări de poziție în timpul funcționării, aparatul de măsură se nivelează din nou în mod automat. După o renivelare, pentru a evita erorile cauzate de deplasarea aparatului de măsură, verifică poziția punctelor laser orizontale, respectiv verticale, în raport cu punctele de referință.
Verificarea preciziei aparatului de măsură
Influentele asupra preciziei
Cea mai mare influență o exercită temperatura ambiantă. În special diferențele de temperatură plecând de la sol în sus pot devia fasciculul laser.
Deoarece stratificarea temperaturilor atinge valoarea maximă în apropierea solului, începând cu un tronson de măsurare de 20 m, ar trebui să lucrați întotdeauna cu aparatul de măsură montat pe un stativ. În afară de aceasta, așezați, pe cât posibil, aparatul de măsură în mijlocul suprafeței de lucru.
În afară de influențele exterioare, și influențele specifice aparatului (de exemplu, căderi sau șocuri puternice) pot duce la abateri. De aceea, înainte de a începe lucrul, verificați precizia de nivelare.
Dacă la una dintre verificări aparatul de măsură depășește abaterea maximă admisă, predați-l în vederea reparării la un service autorizat Bosch.
254 | Română
Verificarea preciziei de nivelare în plan orizontal
Pentru verificare, este necesar un tronson de măsurare liber de 5 m pe o fundație între doi pereți A și B.

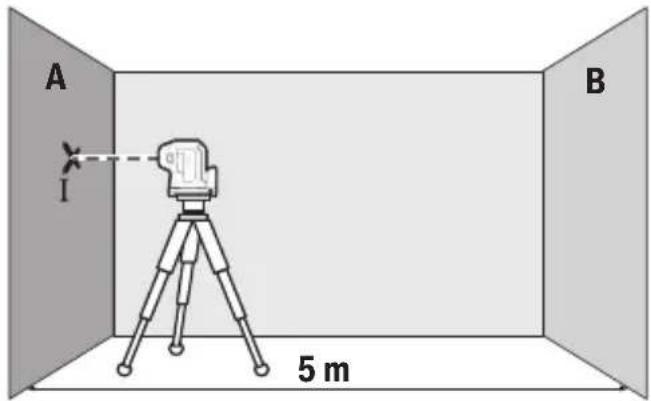

- Montează aparatul de măsură aproape de peretele A, pe un stativ sau așază-l pe o suprafață fermă, plană. Conectează aparatul de măsură.
- Orientați fasciculul laser orizontal astfel încât să fie paralel cu axa longitudinală a aparatului de măsură, aproape de peretele A. Lăsați aparatul de măsură să se niveleze. Marcați centrul punctului laser pe perete (punct I).


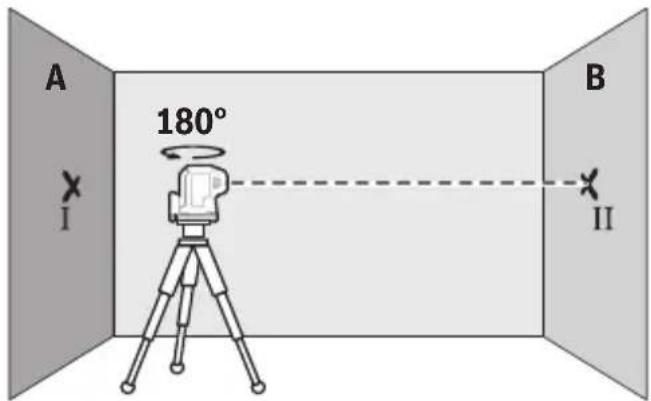

A 180° I B II- Rotiți aparatul de măsură la 180°, lăsați-l să se niveleze și marcați punctul central al fasciculului laser de pe peretele B de pe partea opusă (punctul II).

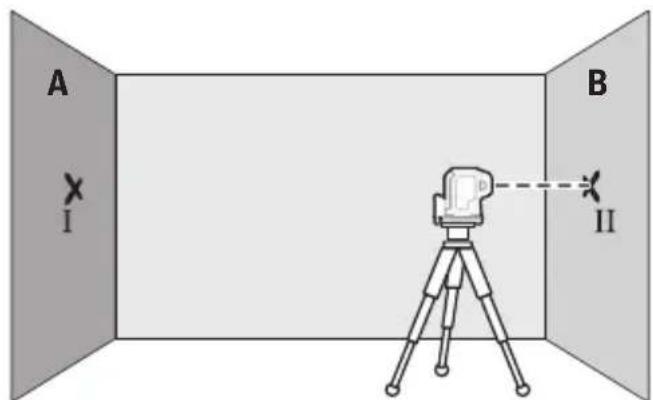

- Aşezati aparatul de măsură - fără a-l roti - lângă peretele B, conectați-l și lăsați-l să se niveleze.


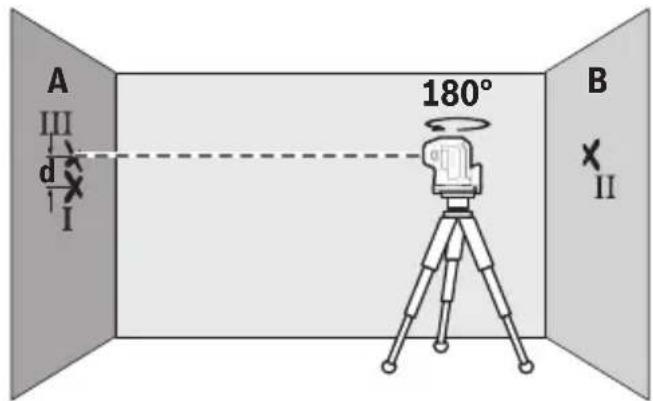

A III d I 180° B II- Rotiți aparatul de măsură la 180°, fără a modifica înălțimea acestuia. Lăsați-l să se niveleze și marcați punctul central al fasciculului laser pe peretele A (punctul III). Aveți grijă ca punctul III să fie cât mai vertical posibil deasupra, respectiv dedesubtul punctului I.
- Diferența d dintre punctele I și III marcate pe peretele A reprezintă abaterea efectivă pe înălțime a aparatului de măsură de-a lungul axei longitudinale.
La un tronson de măsurare de 2 × 5 m = 10 m, abaterea maximă admisă este de:
10 m × ±0,35 mm/m = ±3,5 mm. În consecință, diferența d dintre punctele I și III poate fi de maximum 3,5 mm.
GPL 5 G: Repetă procesul de măsurare pentru cele două fascicule laser laterale care se deplasează de-a lungul axei transversale a aparatului de măsură. Pentru aceasta, înainte de a începe procesul de măsurare, rotește aparatul de măsură la 90° în sens orar, respectiv antiorar.
Verificarea preciziei liniei verticale
Pentru verificare, este necesar un tronson de măsurare liber pe o fundație cu o distanță de aproximativ 2,5 m între podea și plafon.

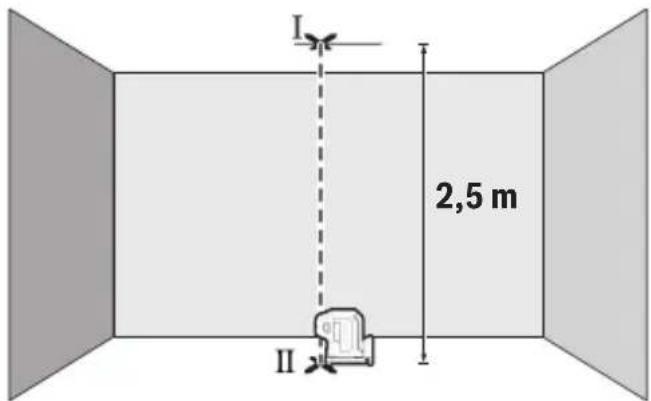

- Aşază aparatul de măsură pe podea. Conectează aparatul de măsură și rotește-l pe suportul magnetic rotativ (3) astfel încât punctul laser inferior să fie vizibil pe podea. Lasă aparatul de măsură să se niveleze.


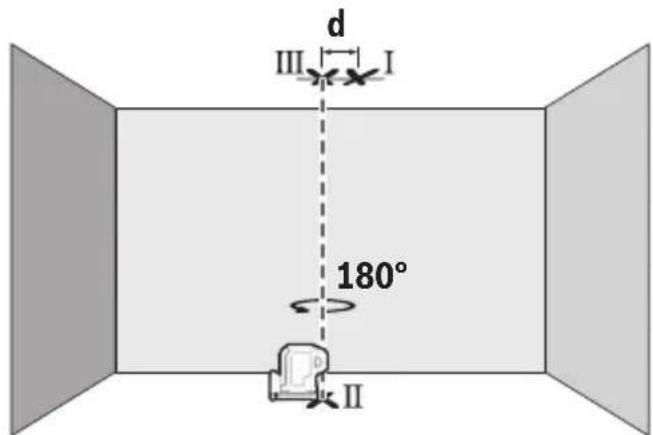

- Rotiți aparatul de măsură la 180°. Poziționați-l astfel încât centrul punctului laser inferior să se afle deasupra punctului II. Lăsați aparatul de măsură să se niveleze. Marcați centrul punctului laser superior (punctul III).
- Diferența d dintre punctele I și III marcate pe plafon reprezintă abaterea efectivă a aparatului de măsură pe verticală.
Abaterea maximă admisă se calculează după cum urmează: dublul distanței dintre podea și plafon × 0,35 mm/m.
De exemplu: La o distanță dintre podea și plafon de 2,5 m, abaterea maximă trebuie să fie de
2 × 2,5 m × ± 0,35 mm/m = ± 1,75 mm. În consecință, între punctele I și III trebuie să existe o diferență de cel mult 1,75 mm.
Instrucțiuni de lucru
▶ Pentru marcare, utilizati întotdeauna numai centrul punctului laser. Dimensiunea punctului laser se modifică în funcție de distanță.
Lucrul cu stativul (accesoriu)
Stativul este un suport de măsurare stabil, cu înălțime reglabilă. Așezați aparatul de măsură cu orificiul de 1/4" de prindere pe stativ (4) pe filetul stativului (11) sau pe filetul unui stativ foto uzual din comerț. Fixați prin înșurubare aparatul de măsură cu șurubul de fixare al stativului.
Înainte de a conecta aparatul de măsură, aliniați brut stativul.
Fixarea cu suportul magnetic rotativ (consultă imaginile A-B)
Cu suportul magnetic rotativ integrat (3) poți fixa aparatul de măsură pe materialele magnetizabile.
▶ Atunci când fixezi suportul rotativ pe suprafețe, ține degetele la distanță de partea posterioară a suportului rotativ magnetic. Iți poți prinde degetele din cauza forței de tractiune puternice a magnetilor (7).
Aliniază grosier suportul magnetic rotativ (3) înainte de a conecta aparatul de măsură.
Rotește aparatul de măsură pe suportul magnetic rotativ (3) pentru ca punctul laser inferior să devină vizibil sau pentru a transfera înălțimile cu punctul laser orizontal. Lasă aparatul de măsură să se fixeze din nou pe suportul rotativ atunci când îl deconectezi și îl transporti (consultă imaginea B).
Ochelari pentru laser (accesoriu)
Ochelarii pentru laser filtrează lumina ambiantă. Aceasta face ca lumina razei laser să pară mai puternică în ochii utilizatorului.
▶ Nu folosi ochelarii pentru laser (accesoriu) drept ochelari de protecție. Ochelarii pentru laser servesc la mai buna recunoaștere a razei laser; aceștia nu te protejează, totuși, împotriva razelor laser.
Nu folosi ochelarii pentru laser (accesorii) drept ochelari de soare sau în traficul rutier. Ochelarii pentru laser nu oferă o protecție UV completă și reduc percepția culorilor.
Exemple de lucru (consultați imaginile C–E)
Pentru exemple privind posibilitățile de utilizare a aparatului de măsură, consultați paginile grafice.
Întreținere și service
Întreținerea și curățarea
Păstrați întotdeauna curat aparatul de măsură.
Nu cufundați aparatul de măsură în apă sau în alte lichide.
Eliminați murdăria de pe acesta utilizând o lavetă umedă, moale. Nu folosiți detergenți sau solventi.
Curățați cu regularitate mai ales suprafețele din jurul orificiului de ieșire a laserului și aveți grijă să îndepărtați scamele.
Depozitați și transportați aparatul de măsură numai în geanta de protecție (12).
Pentru reparații, expediați aparatul de măsură în geanta de protecție (12).
Serviciu de asistență tehnică post-vânzări și consultanță clienti
Serviciul nostru de asistență tehnică răspunde întrebărilor tale atât în ceea ce privește întreținerea și repararea produsului tău, cât și referitor la piesele de schimb. Pentru desenele descompuse și informații privind piesele de schimb, poți de asemenea să accesezi:
www.bosch-pt.com
Echipa de consultanță Bosch îți stă cu plăcere la dispoziție pentru a te ajuta în chestiuni legate de produsele noastre și accesoriiile acestora.
În caz de reclamații și comenzi de piese de schimb, te rugăm să specifici neapărat numărul de identificare compus din 10 cifre, indicat pe plăcuța cu date tehnice a produsului.
România
Robert Bosch SRL
PT/MKV1-EA
Mai multe adrese ale unităților de service sunt disponibile la:
Aparatele de măsură, accesoriiile și ambalajele trebuie direcționate către o stație de revalorificare ecologică.
Nu aruncați aparatele de măsură și bateriile în gunoiul menajer!
Numai pentru statele membre UE:
Conform Directivei Europene 2012/19/UE privind deşeurile de echipamente electrice și electronice și transpunerea acesteia în legislația națională, aparatele de măsură scoase din uz și, conform Directivei Europene 2006/66/CE, accumulatorii/bateriile defecti/defecte sau uzați/uzate trebuie colectați/colectate separat și predați/predate la un centru de reciclare ecologică.
În cazul eliminării necorespunzătoare, aparatele electrice și electronice pot avea un efect nociv asupra mediului și sănătății din cauza posibilei prezențe a substanțelor periculoase.
