MANUAL DE USUARIO GPL 3 G Professional Professional BOSCH
Español.... Página 44

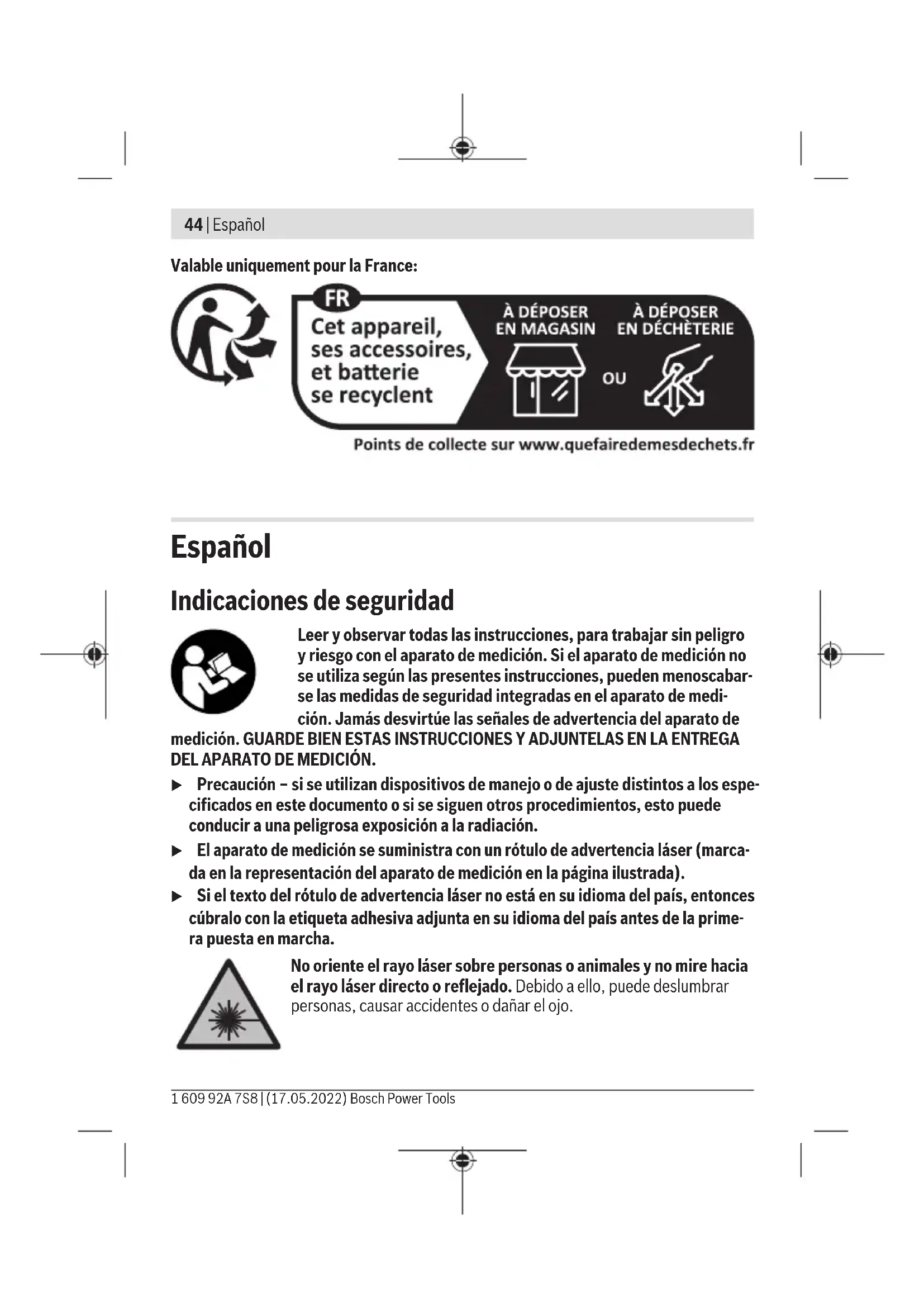

Indicaciones de seguridad
Leer y observar todas las instrucciones, para trabajar sin peligro y riesgo con el aparato de medición. Si el aparato de medición no se utiliza según las presentes instrucciones, pueden menoscabar-se las medidas de seguridad integradas en el aparato de medi-ción. Jamás desvirtúe las señales de advertencia del aparato de
medición. GUARDE BIEN ESTAS INSTRUCCIONES Y ADJUNTELAS EN LA ENTREGA DEL APARATO DE MEDICIÓN.
- Precaución – si se utilizan dispositivos de manejo o de ajuste distintos a los especificados en este documento o si se siguen otros procedimientos, esto puede conducir a una peligrosa exposición a la radiación.
El aparato de medición se suministra con un rótulo de advertencia láser (marcada en la representación del aparato de medición en la página ilustrada).
Si el texto del rótulo de advertencia láser no está en su idioma del país, entonces cúbralo con la etiqueta adhesiva adjunta en su idioma del país antes de la primera puesta en marcha.
No oriente el rayo láser sobre personas o animales y no mire hacia el rayo láser directo o reflejado. Debido a ello, puede deslumbrar personas, causar accidentes o dañar el ojo.
▶ Si la radiación láser incide en el ojo, debe cerrar conscientemente los ojos y mover inmediatamente la cabeza fuera del rayo.
No efectúe modificaciones en el equipamiento del láser.
No utilice las gafas de visualización láser (accesorio) como gafas protectoras.
Las gafas de visualización láser sirven para detectar mejor el rayo láser; sin embargo, éstas no protegen contra la radiación láser.
No utilice las gafas de visualización láser (accesorio) como gafas de sol o en el tráfico. Las gafas de visualización láser no proporcionan protección UV completa y reducen la percepción del color.
Sólo deje reparar el aparato de medición por personal técnico calificado y sólo con repuestos originales. Solamente así se mantiene la seguridad del aparato de medición.
▶ No deje que niños utilicen el aparato de medición láser sin vigilancia. Podrían deslumbrar involuntariamente a otras personas o a sí mismo.
No trabaje con el aparato de medición en un entorno potencialmente explosivo, en el que se encuentran líquidos, gases o polvos inflamables. El aparato de medición puede producir chispas e inflamar los materiales en polvo o vapores.
No coloque el imán cerca de implantes y otros dispositivos médicos, como p. ej. marcapasos o bomba de insulina. El imán genera un campo, que puede afectar el funcionamiento de los implantes o de los dispositivos médicos.
- Mantenga la herramienta de medición lejos de soportes de datos magnéticos y dispositivos magnéticamente sensibles. Por el efecto de los imanes pueden generarse pérdidas de datos irreversibles.
Descripción del producto y servicio
Por favor, observe las ilustraciones en la parte inicial de las instrucciones de servicio.
Utilización reglamentaria
El aparato de medición está destinado para determinar y comprobar las alineaciones horizontales así como las plomadas.
El aparato de medición es apropiado para ser utilizado en el interior y a la intemperie.
46 | Español
Componentes principales
La numeración de los componentes está referida a la imagen del aparato de medición en la página ilustrada.
(1) Abertura de salida del rayo láser
(2) Interruptor de conexión/desconexión
(3) Soporte magnético giratorio
(4) Alojamiento de trípode de 1/4"
(5) Enclavamiento de la tapa del compartimento de las pilas
(6) Tapa del compartimento de las pilas
(7) Imán
(8) Señal de aviso láser
(9) Número de serie
(10) Gafas para láser ^a)
(11) Trípode ^a)
(12) Bolsa de protección ^a)
a) Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie. La gama completa de accesorios opcionales se detalla en nuestro programa de accesorios.
Datos técnicos
| Láser de punto GPL 3 G | |
| Láser de punto GPL 5 G | |
| Número de referencia GPL 3 G | 3 601 K66 N.. |
| Número de referencia GPL 5 G | 3 601 K66 P.. |
| Área de trabajoA) | 30 m |
| Precisión de nivelación (excepto el punto de láser hacia abajo)B)C) | ±0,35 mm/m |
| Precisión de nivelación (punto de láser hacia abajo)B)C) | ±0,7 mm/m |
| Margen de autonivelación ±4° | |
| Tiempo de nivelación < 4 s | |
| Temperatura de servicio -10 °C ... +45 °C | |
| Temperatura de almacenamiento -20 °C ... +70 °C | |
1 609 92A 7S8 | (17.05.2022) Bosch Power Tools
Español | 47
Láser de punto GPL 3 G
Láser de punto GPL 5 G
Altura de aplicación máx. sobre la altura de referencia 2000 m
Humedad relativa del aire máx. 90 %
Grado de contaminación según IEC 61010-1 2 D)
Clase de láser 2
Tipo de láser 500-540 nm, < 1 mW
C_6 1
Divergencia 0,8 mrad (ángulo completo)
Duración del servicio ^B) 8 h
Peso según 0,35 kg
EPTA-Procedure 01:2014
Medidas (longitud × ancho × altura) 115 × 50 × 113 mm
Grado de protección IP 65
A) La zona de trabajo puede reducirse con condiciones del entorno adversas (p. ej. irradiación solar directa).
B) con 20-25°C
C) Los valores indicados asumen condiciones ambientales normales a favorables (p. ej. sin vibraciones, sin niebla, sin humo, sin luz solar directa). Tras fuertes fluctuación de temperatura pueden generarse desviaciones de precisión.
D) Sólo se produce un ensuciamiento no conductor, sin embargo ocasionalmente se espera una conductividad temporal causada por la condensación.
Para la identificación unívoca de su aparato de medición sirve el número de referencia (9) en la placa de características.
Montaje
Colocar/cambiar las pilas
Para el funcionamiento de la herramienta de medición se recomiendan pilas alcalinas de manganeso.
En caso dado, gire el soporte magnético giratorio (3) hacia un lado, para que la tapa del compartimento de las pilas (6) quede al descubierto.
48 | Español
Para abrir la tapa del compartimiento de pilas (6) presione la retención (5) hacia arriba y quite la tapa del compartimiento de pilas. Coloque las pilas.
Observe en ello la polaridad correcta conforme a la representación en el lado interior del compartimiento de pilas.
Coloque de nuevo la tapa del compartimento de las pilas (6) y presiónela firmemente en el lugar marcado sobre la retención (5).
Si se debilitan las pilas, se reduce lentamente la luminosidad de los puntos láser.
Si las pilas están casi agotadas, los puntos láser parpadean 5 veces por minuto.
Si las pilas están vacías, los puntos láser parpadean una vez más antes de la desconexión del aparato de medición.
Reemplace siempre simultáneamente todas las pilas. Utilice sólo pilas de un fabricante y con igual capacidad.
▶ Retire las pilas del aparato de medición, si no va a utilizarlo durante un periodo largo. Si las pilas se almacena durante mucho tiempo en el aparato de medición, pueden corroerse y autodescargarse.
Operación
Puesta en marcha
▶ Proteja el aparato de medición de la humedad y de la exposición directa al sol.
No exponga el aparato de medición a temperaturas extremas o fluctuaciones de temperatura. No lo deje, por ejemplo, durante un tiempo prolongado en el automóvil. En caso de grandes fluctuaciones de temperatura, deje que se temple primero el aparato de medición y realice siempre una verificación de precisión antes de continuar con el trabajo (ver "Verificación de precisión del aparato de medición", Página 50). Las temperaturas extremas o los cambios bruscos de temperatura pueden afectar a la exactitud del aparato de medición.
Evite que el aparato de medición reciba golpes o que caiga. Después de influencias externas severas en el aparato de medición, debería realizar siempre una verificación de precisión antes de continuar con el trabajo (ver "Verificación de precisión del aparato de medición", Página 50).
▶ Desconecte el aparato de medición cuando vaya a transportarlo. Al desconectarlo, la unidad del péndulo se inmoviliza, evitándose así que se dañe al quedar sometida a una fuerte agitación.
Para conectar el aparato de medición, empuje el interruptor de conexión/desconexión (2) a la posición ON. Inmediatamente después de la conexión, el aparato de medición proyecta rayos láser desde las aberturas de salida (1).
No oriente el rayo láser contra personas ni animales, ni mire directamente hacia el rayo láser, incluso encontrándose a gran distancia.
Para desconectar el aparato de medición, coloque el interruptor de conexión/desconexión (2) en la posición OFF. Al desconectar, se bloquea la unidad oscilante.
No deje sin vigilancia el aparato de medición encendido y apague el aparato de medición después del uso. El rayo láser podría deslumbrar a otras personas.
En caso de sobrepasar la temperatura de servicio máxima permisible de 45 °C, tiene lugar la desconexión para proteger el diodo láser. Una vez que se haya enfriado, puede conectarse nuevamente el aparato de medición y seguir trabajando con él.
Sistema automático de desconexión
El aparato de medición se desconecta automáticamente tras 60 minutos de duración del servicio.
El sistema automático de desconexión se repone a 60 minutos, si el aparato de medición conectado está fuera del margen de autonivelación (los puntos láser parpadean continuamente).
Nivelación automática
Coloque el aparato de medición sobre una base horizontal firme o fijelo sobre el trípode (11).
Para la utilización del punto láser inferior, gire el aparato de medición en el soporte magnético giratorio (3), de modo que el punto láser sea visible en el suelo.
Tras la conexión, la nivelación automática compensa automáticamente los desniveles dentro del margen de autonivelación de ±4°. La nivelación se ha finalizado, una vez que los puntos láser lucen permanentemente y ya no se mueven.
Si no es posible trabajar con nivelación automática, p. ej. debido a que la superficie de apoyo del aparato de medición diverge más de 4° de la horizontal, comienzan a parpadear los puntos láser permanentemente con un ciclo rápido.
En este caso, coloque horizontalmente el aparato de medición y espere a que se autonivele. Tan pronto el aparato de medición se encuentra dentro del margen de la autonivelación de ±4°, se encienden permanentemente los puntos láser.
En el caso de vibraciones o modificaciones de posición durante el servicio, el aparato de medición se nivela de nuevo automáticamente. Tras una nueva nivelación, verifique la
50 | Español
posición de los puntos láser horizontal y vertical en cuanto a los puntos de referencia, para evitar errores debido a un desplazamiento del aparato de medición.
Verificación de precisión del aparato de medición
Factores que afectan a la precisión
La influencia más fuerte la tiene la temperatura ambiente. Especialmente las variaciones de temperatura que pudieran existir a diferente altura respecto al suelo pueden provocar una desviación del rayo láser.
Ya que las variaciones de temperatura son mayores cerca del suelo se recomienda montar siempre el aparato de medición sobre un trípode al medir distancias superiores a los 20 m. Siempre que sea posible, coloque además el aparato de medición en el centro del área de trabajo.
Fuera de los influjos exteriores, también los influjos específicos del aparato (como p. ej. caídas o golpes fuertes) pueden conducir a divergencias. Verifique por ello la exactitud de la nivelación antes de cada comienzo de trabajo.
Si en alguna de estas comprobaciones se llega a sobrepasar la desviación máxima admissible, haga reparar el aparato de medición en un servicio técnico Bosch.
Comprobación de la precisión de nivelación horizontal
Para la comprobación se requiere un tramo libre de 5 m sobre un firme consistente entre dos paredes A y B.

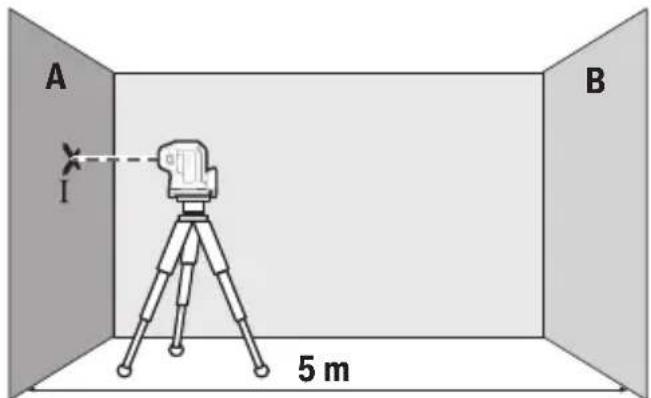

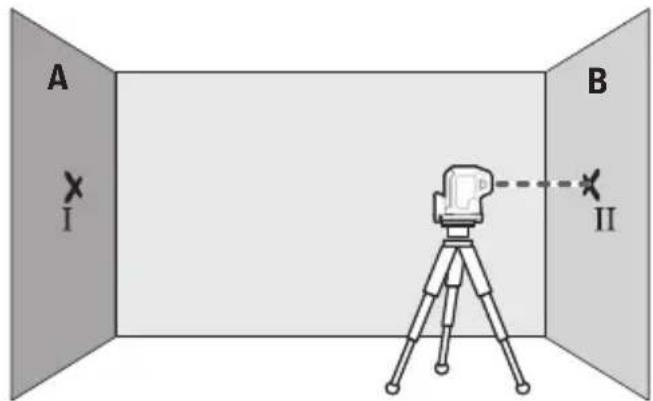

- Coloque el aparato de medición cerca de la pared A montándolo sobre un trípode, o colocándolo sobre un firme consistente y plano. Conecte la herramienta de medición.
- Apunte el rayo láser horizontal, que pasa paralelo al eje longitudinal del aparato de medición, a la cercana pared A. Permita que se nivele el aparato de medición. Marque el centro del punto láser en la pared (punto I).
Español | 51


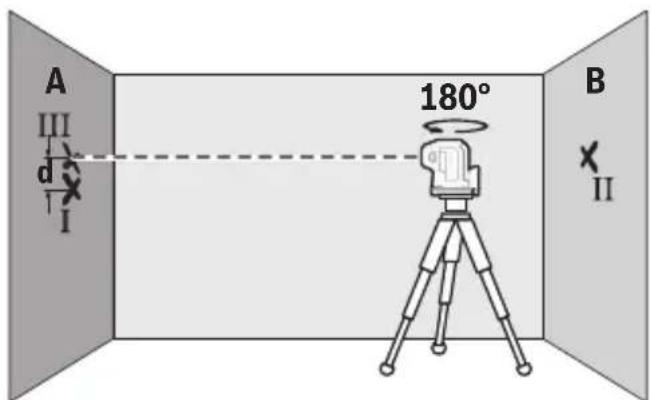

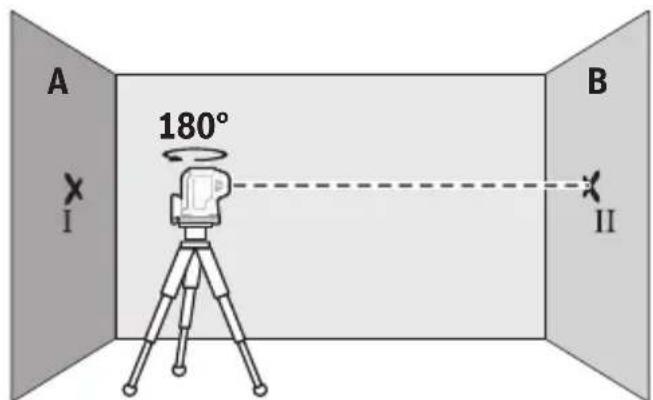

A 180° I B II- Gire el aparato de medición en 180°, deje que se nivele y marque el centro del punto del rayo láser en la pared opuesta B (punto II).
- Ubique el aparato de medición - sin girarlo - cerca de la pared B, conéctelo y déjelo que se nivele.
52 | Español
- La diferencia d de ambos puntos I y III marcados sobre la pared A es la desviación de altura real del aparato de medición a lo largo del eje longitudinal.
En un recorrido de medición de 2 × 5 m = 10 m, la divergencia máxima admisible asciende a:
10 m × ±0,35 mm/m = ±3,5 mm. La diferencia d entre los puntos I y III debe ascender por consiguiente a como máximo 3,5 mm.
GPL 5 G: Repita el procedimiento de medición para los dos rayos láser laterales que pasan a lo largo del eje transversal del aparato de medición. Gire para ello el aparato de medición en 90° en sentido horario o antihorario, antes de iniciar el proceso de medición.
Verificar la exactitud de la plomada
Para la comprobación se requiere un recorrido de medición libre sobre un firme consistente con una distancia de aprox. 2,5 m entre el piso y el techo.
- Coloque el aparato de medición en el suelo. Conecte el aparato de medición y gírelo sobre el soporte magnético giratorio (3), de modo que el punto láser inferior sea visible en el suelo. Deje que se nivele el aparato de medición.


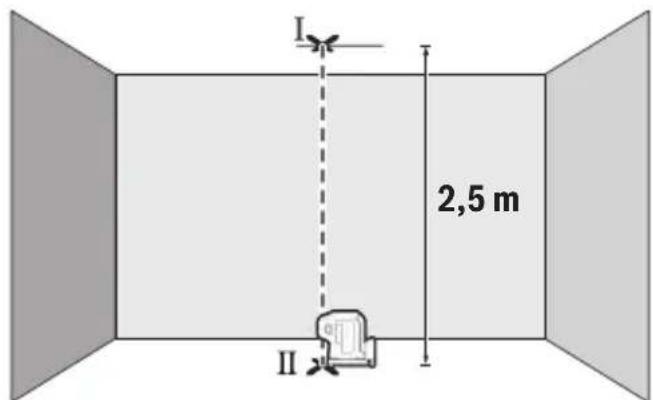

I 2,5 m II- Marque el centro del punto láser superior en el techo (punto I). Marque además el centro del punto láser inferior en el suelo (punto II).

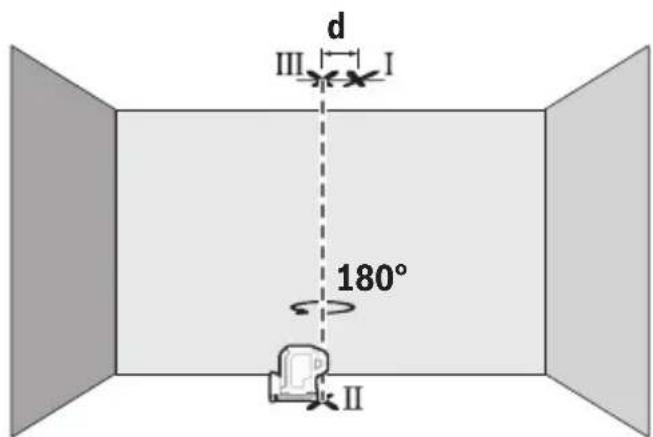

- Gire el aparato de medición en 180°. Posiciónelo de manera que el centro del punto láser inferior quede en el ya marcado punto II. Deje que se nivele el aparato de medición. Marque el centro del punto láser superior (punto III).
- La diferencia d de ambos puntos I y III marcados en el techo es la desviación real del aparato de medición de la vertical.
Calcule la divergencia máxima admisible como sigue:
distancia doble entre piso y techo × 0,35 mm/m
Ejemplo: con una distancia entre piso y techo de 2,5 m, la divergencia máxima puede ascender a
2 × 2,5 m × ± 0,35 mm/m = ± 1,75 mm . Por lo tanto, los puntos I y III pueden estar a una distancia de 1,75 mm como máximo.
54 | Español
Instrucciones para la operación
▶ Utilice siempre únicamente el centro del haz del láser para el marcado. El tamaño del haz del láser varía con la distancia.
Trabajos con el trípode (accesorio)
Un trípode ofrece una base de medición estable y regulable en la altura. Coloque el aparato de medición con el alojamiento del trípode de 1/4" (4) sobre la rosca del trípode
(11) o de un trípode fotográfico corriente en el comercio. Atornille firmemente el aparato de medición con los tornillos de sujeción del trípode.
Nivele el trípode de forma aproximada antes de conectar el aparato de medición.
Fijación con el soporte magnético giratorio (ver figuras A-B)
Con el soporte magnético giratorio integrado (3) puede fijar el aparato de medición en materiales magnetizables.
- Mantenga los dedos alejados de la parte posterior del soporte magnético giratorio al fijar el soporte giratorio a superficies. Debido a la fuerte fuerza de tracción de los imanes (7), sus dedos pueden quedar atrapados.
Ajuste el soporte magnético giratorio (3) de forma aproximada, antes de conectar el aparato de medición.
Gire el aparato de medición sobre el soporte magnético giratorio (3), para hacer visible el punto láser inferior o para transferir alturas con el punto láser horizontal. Cuando desconecte y transporte el aparato de medición, déjelo encastrar de nuevo sobre el soporte giratorio (ver figura B).
Gafas para láser (accesorio)
Las gafas para láser filtran la luz del entorno. Ello permite apreciar con mayor intensidad la luz del láser.
▶ No utilice las gafas de visualización láser (accesorio) como gafas protectoras.
Las gafas de visualización láser sirven para detectar mejor el rayo láser; sin embargo, éstas no protegen contra la radiación láser.
No utilice las gafas de visualización láser (accesorio) como gafas de sol o en el tráfico. Las gafas de visualización láser no proporcionan protección UV completa y reducen la percepción del color.
Ejemplos para el trabajo (ver figuras C–E)
Ejemplos para la aplicación del aparato de medición los encontrará en las páginas ilustradas.
Mantenimiento y servicio
Mantenimiento y limpieza
Mantenga limpio siempre el aparato de medición.
No sumerja el aparato de medición en agua ni en otros líquidos.
Limpiar el aparato con un paño húmedo y suave. No utilice ningún detergente o disolvente.
Limpie con regularidad sobre todo el área en torno a la abertura de salida del láser, cuidando que no queden motas.
Almacene y transporte el aparato de medición solamente en la bolsa protectora (12).
En el caso de reparación, envíe el aparato de medición en la bolsa protectora (12).
Servicio técnico y atención al cliente
El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su producto, así como sobre piezas de recambio. Las representaciones gráficas tridimensionales e informaciones de repuestos se encuentran también bajo:
www.bosch-pt.com
El equipo asesor de aplicaciones de Bosch le ayuda gustosamente en caso de preguntas sobre nuestros productos y sus accesorios.
Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el n° de artículo de 10 dígitos que figura en la placa de características del producto.
España
Robert Bosch España S.L.U.
Departamento de ventas Herramientas Eléctricas
C/Hermanos García Noblejas, 19
28037 Madrid
Para efectuar su pedido online de recambios o pedir la recogida para la reparación de su máquina, entre en la página www.herramientasbosch.net.
Tel. Asesoramiento al cliente: 902 531 553
Fax: 902 531554
México
Robert Bosch S. de R.L. de C.V.
C.P. 50071 Zona Industrial, Toluca - Estado de México
Tel.: (52) 55 528430-62
Tel.: 800 6271286
www.boschherramientas.com.mx
Bosch Power Tools 1 609 92A 7S8 | (17.05.2022)
56 | Português
Direcciones de servicio adicionales se encuentran bajo:
Recomendamos que los aparatos de medición, los accesorios y los embalajes sean sometidos a un proceso de recuperación que respete el medio ambiente.
¡No arroje los aparatos de medición y las pilas a la basura!
Sólo para los países de la UE:
De acuerdo con la directiva europea 2012/19/UE sobre aparatos eléctricos y electrónicos de desecho y su realización en la legislación nacional y la directiva europea 2006/66/CE, los aparatos de medición que ya no son aptos para su uso y respectivamente los acumuladores/las pilas defectuosos o vacíos deberán ser recogidos por separado y reciclados de manera respetuosa con el medio ambiente.
En el caso de una eliminación inadecuada, los aparatos eléctricos y electrónicos pueden tener efectos nocivos para el medio ambiente y la salud humana debido a la posible presencia de sustancias peligrosas.
El símbolo es solamente válido, si también se encuentra sobre la placa de características del producto/fabricado.
Português
Dispositivo de desligamento automático
Nivelamento automático
2,5 m entre solo e teto.
