GPL 3 G Professional Professional - Lézeres vízmérték BOSCH - Ingyenes használati útmutató
Találja meg az eszköz kézikönyvét ingyenesen GPL 3 G Professional Professional BOSCH PDF formátumban.
| Termék típusa | Pontlézer szint |
| Márka | Bosch |
| Modell | GPL 3 G Professional |
| Hatótávolság | 30 m |
| Szintezési pontosság (alsó pont nélkül) | ±0,35 mm/m |
| Szintezési pontosság (alsó pont) | ±0,7 mm/m |
| Automatikus szintezési tartomány | ±4° |
| Szintezési idő | < 4 s |
| Lézerosztály | 2 |
| Lézer típusa | 500–540 nm, < 1 mW |
| Tápellátás | 2 db 1,5 V LR6 (AA) elem |
| Üzemidő | 8 óra |
| Súly | 0,35 kg |
| Méretek (H × Sz × M) | 115 × 50 × 113 mm |
| Védelmi osztály | IP 65 |
| Állványcsatlakozó | 1/4" |
| Üzemi hőmérséklet | -10 °C és +45 °C között |
| Tárolási hőmérséklet | -20 °C és +70 °C között |
| Fő funkciók | Vízszintes, függőleges és függőleges pontlézervetítés; automatikus szintezés; automatikus kikapcsolás 60 perc után |
| Mágneses tartó | Beépített mágneses forgatható tartó |
| Tartozékok | Védőtok, figyelmeztető címke több nyelven (lézeres védőszemüveg és állvány opcionális) |
| Karbantartás és tisztítás | Puha, nedves ruhával tisztítani; ne merítse vízbe; rendszeresen tisztítsa a lézer kilépőnyílását szöszmentesen; tárolja a védőtokban |
| Biztonsági utasítások | Ne nézzen közvetlenül a lézersugárba; ne irányítsa emberekre vagy állatokra; csak eredeti alkatrészeket használjon; szállítás közben kapcsolja ki a készüléket |
| Ügyfélszolgálat | Javítás hivatalos Bosch szervizben; pótalkatrészek elérhetők a www.bosch-pt.com oldalon |
Gyakran ismételt kérdések - GPL 3 G Professional Professional BOSCH
Felhasználói kérdések a következőről GPL 3 G Professional Professional BOSCH
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Lézeres vízmérték PDF formátumban ingyenesen! Találja meg kézikönyvét GPL 3 G Professional Professional - BOSCH és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. GPL 3 G Professional Professional márka BOSCH.

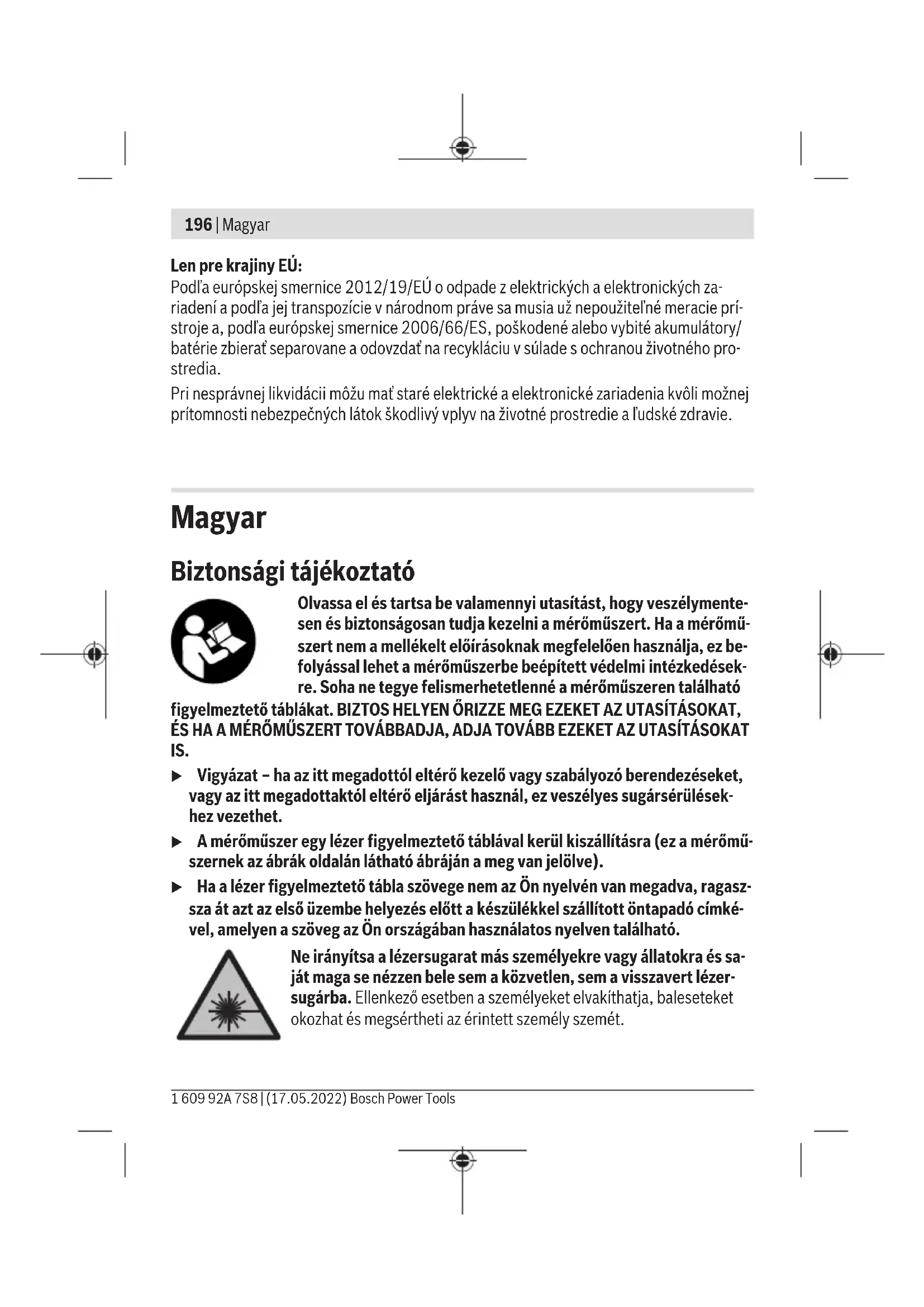

HASZNÁLATI ÚTMUTATÓ GPL 3 G Professional Professional BOSCH
hu Eredeti használati utasítás
Magyar ....Oldal 196
Biztonsági tájékoztató

Olvassa el és tartsa be valamennyi utasítást, hogy veszélymentesen és biztonságosan tudja kezelni a méröműszert. Ha a méröműszert nem a mellékelt előírásoknak megfelelően használja, ez befolyással lehet a méröműszerbe beépített védelmi intézkedésekre. Soha ne tegye felismerhetetlenné a méröműszeren található figyelmeztető táblákat. BIZTOS HELYEN ÖRIZZE MEG EZEKET AZ UTASÍTÁSOKAT, ÉS HA A MÉRÖMŰSZERT TOVÁBBADJA, ADJA TOVÁBB EZEKET AZ UTASÍTÁSOKAT IS.
Vigyázat – ha az itt megadottól eltérő kezelő vagy szabályozó berendezéseket, vagy az itt megadottaktól eltérő eljárást használ, ez veszélyes sugársérülések-hez vezethet.
A mérömüszer egy lézer figyelmeztető táblával kerül kiszállításra (ez a mérömü- szernek az ábrák oldalán látható ábráján a meg van jelölve).
Ha a lézer figyelmeztető tábla szövege nem az Ön nyelvén van megadva, ragasz-sza át azt az első üzembe helyezés előtt a készülékkel szállított öntapadó címké-vel, amelyen a szöveg az Ön országában használatos nyelven található.

Ne irányítsa a lézersugarat más személyekre vagy állatokra és saját maga se nézzen bele sem a közvetlen, sem a visszavert lézersugárba. Ellenkező esetben a személyeket elvakíthatja, baleseteket okozhat és megsértheti az érintett személy szemét.
Ha a szemét lézersugárzás éri, csukja be a szemét és lépjen azonnal ki a lézersugár vonalából.
▶ Ne hajtson végre a lézerberendezésen semmiféle változtatást.
▶ A lézer keresőszemüveget (külön tartozék) ne használja védőszemüvegként. A lézer keresőszemüveg a lézersugár felismerésének megkönnyítésére szolgál, de a lézersugártól nem véd.
A lézer keresőszemüveget (külön tartozék) ne használja napszemüvegként, vagy a közúti közlekedéshez. A lézer keresőszemüveg nem nyújt teljes védelmet az ultraibolya sugárzás ellen és csökkenti a színfelismerési képességet.
A mérőműszert csak szakképzett személyzettel és csak eredeti pótalkatrészek felhasználásával javíttassa. Ez biztosítja, hogy a mérőműszer biztonságos berendezés maradjon.
▶ Ne hagyja, hogy gyerekek felügyelet nélkül használják a lézeres méröműszert. Azok saját magukat más személyeket akaratlanul is elvakíthatnak.
▶ Ne dolgozzon a mérőműszerrel olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak. A mérőműszer szikrákat kelthet, amelyek a port vagy a gözőket meggyújthatják.

Ne vigye a mágnest implantátumok és egyéb orvosi készülékek, például pacemakerek vagy inzulinpumpák közelébe. A mágnes egy mágneses mezőt hoz létre, amely hatással lehet az implantátumok vagy orvosi készülékek működésére.
Tartsa távol a mérőműszert mágneses adathordozóktól és mágneses mezőkre érzékeny készülékektől. A mágnesek hatása visszafordíthatatlan adatveszteségekhez vezethet.
A termék és a teljesítmény leírása
Kérjük, vegye figyelembe a Használati Utasítás első részében található ábrákat.
Rendeltetésszerű használat
A mérőműszer vízszintes beállítások, valamint talppontok meghatározására és ellenőrzésére szolgál.
A mérőműszer mind zárt helyiségekben, mind a szabadban használható.
198 | Magyar
Az ábrázolásra kerülő komponensek
Az ábrázolt alkatrészek sorszámozása megfelel a mérőműszer ábrájának az ábrákat tartalmazó oldalon.
(1) Lézersugár kilépő nyílás
(2) Be-/kikapcsoló
(3) Forgatható mágneses tartó
(4) 1/4" műszerállvány-csatlakozó
(5) Az akkumulátorfiókfedél reteszelése
(6) Akkumulátorfiókfedél
(7) Mágnes
(8) Lézer figyelmeztető tábla
(9) Sorozatszám
(10) Lézerpont kereső szemüveg ^a)
(11) Müszerállvány ^a)
(12) Védötáska ^a)
a) A képeken látható vagy a szövegben leírt tartozékok részben nem tartoznak a standard szállítmányhoz. Tartozékprogramunkban valamennyi tartozék megtalálható.
Müszaki adatok
| Pontlézer GPL 3 G | |
| Pontlézer GPL 5 G | |
| GPL 3 G rendelési szám | 3 601 K66 N.. |
| GPL 5 G rendelési szám | 3 601 K66 P.. |
| Működési területA) | 30 m |
| Szintezési pontosság (kivéve ha a lézerpont lefelé mutat) B)C) | ±0,35 mm/m |
| Szintezési pontosság (ha a lézerpont lefelé mutat)B)C) | ±0,7 mm/m |
| Önszintezési tartomány ±4° | |
| Szintezési idő < 4 s | |
| Üzemi hőmérséklet -10 °C ... +45 °C | |
| Tárolási hőmérséklet -20 °C ... +70 °C | |
1 609 92A 7S8 | (17.05.2022) Bosch Power Tools
Magyar | 199
Pontlézer GPL 3 G
Pontlézer GPL 5 G
| Max. használati magasság a vonatkoztatási magasság fe-lett | 2000 m |
| A levegő max. relatív nedvességtartalma 90 % | |
| Szennyezettségi fok az IEC 61010-1 szerint 2 | D) |
| Lézerosztály 2 | |
| Lézertípus 500–540 nm, < 1 mW | |
| C_6 | 1 |
| Eltérés 0,8 mrad (teljes szög) | |
| Müszerállványcsatlakozó 1/4" | |
| Elemek 2 × 1,5 V LR6 (AA) | |
| ÜzemidőB) | 8 h |
| Súly az „EPTA-Procedure 01:2014” szerint 0,35 kg | |
| Méretek (hosszúság × szélesség × magasság) 115 × 50 × 113 mm | |
| Védelmi osztály IP 65 |
A) A működési területet hátrányos környezeti körülmények (pl. közvetlen napsugárzás) lecsökkenthetik.
B) 20-25 °C hömérséklet mellett
C) A megadott értékek normálistól előnyös környezeti feltételekre (például nincs rezgés, nincs köd, nincs füst, nincs közvetlen napsugárzás) vonatkoznak. Erős hömérsékletingadozások után a pontosság eltérhet a megadott értékektől.
D) Csak egy nem vezetőképes szennyezés lép fel, ámbár időnként a harmatképződés következtében ideiglenesen egy nullától eltérő vezetőképességre is lehet számítani.
A mérőműszerét a típustáblán található (9) gyári számmal lehet egyértelműen azonosítani.
Összeszerelés
Az elemek behelyezése/kicserélése
A mérőműszer üzemeltetéséhez alkáli-mangán-elemek alkalmazását javasoljuk.
Szükség esetén forgassa oldalra a (3) forgatható mágneses tartót, úgy hogy a (6) elemfiókfedél szabadon legyen.
A (6) elemfiókfedél felnyitásához nyomja felfelé a (5) reteszelést és vegye le az elemfiókfedelet. Tegye be az elemeket.
200 | Magyar
Ekkor ügyeljen az elemfiók fedél belső oldalán található ábrázolásnak megfelelő helyes polaritás betartására.
Tegye ismét be a (6) elemfiókfedelet és a megjelölt pontban megnyomva a (5) reteszeléssel rögzítse azt.
Ha az elemek kimerülnek, a lézerpontok fényereje lassan csökken.
Ha az elemek már majdnem teljesen kimerültek, a lézerpontok percenként 5-ször felvil- lannak.
Ha az elemek kiürültek, a lézerpontok még egyszer villognak, mielött a mérömüszer ki- kapcsolásra kerül.
Mindig valamennyi elemet egyszerre cserélje ki. Csak egy azonos gyártó cég azonos kapacitású elemeit használja.
▶ Vegye ki az elemeket a mérőműszerből, ha azt hosszabb ideig nem használja. Az elemek a mérőműszeren belüli hosszabb tárolás során korrodálhatnak, vagy magától kimerülhetnek.
Üzemeltetés
Üzembe helyezés
- Óvja meg a mérőműszert a nedvességtől és a közvetlen napsugárzás behatásától.
▶ Ne tegye ki a méröműszert szélsőséges hőmérsékleteknek vagy hőmérsékletingadozásoknak. Például ne hagyja a méröműszert hosszabb ideig az autóban. Nagyobb hőmérsékletingadozások esetén várja meg, amíg a méröműszer temperálódik, és a további munkák megkezdése előtt mindig ellenőrizze a méröműszer pontosságát, lásd (lásd „A méröműszer pontosságának ellenőrzése”, Oldal 202).
Szélsőséges hömérsékletek vagy hömérsékletingadozások esetén a mérőműszer pontossága csökkenhet. - Óvja meg a mérőműszert a heves lökésektől és a leeséstől. Ha a mérőműszert erős külső hatás érte, a munka folytatása előtt ellenőrizze annak pontosságát (lásd „A mé-rőműszer pontosságának ellenőrzése”, Oldal 202).
▶ A szállításhoz kapcsolja ki a mérőműszert. A kikapcsoláskor az inga egység reteszelésre kerül, mivel az enélkül erős mozgások esetén megrongálódhatna.
Be- és kikapcsolás
A mérőműszer bekapcsolásához tolja a (2) be-/kikapcsolót az ON (Be) helyzetbe. A mé-rőműszer a bekapcsolás után azonnal megkezdi a lézersugarak kibocsátását a (1) kilépő nyílásokból.
▶ Ne irányítsa a fénysugarat személyekre vagy állatokra és sajátmaga se nézzen bele közvetlenül – még nagyobb távolságból sem – a lézersugárba.
A mérőműszer kikapcsolásához tolja el a (2) be-/kikapcsolót az OFF helyzetbe. A kikapcsolásnál az inga-egység reteszelésre kerül.
▶ Ne hagyja a bekapcsolt mérőműszert felügyelet nélkül és a használat befejezése után kapcsolja ki azt. A lézersugár más személyeket elvakíthat.
A legmagasabb megengedett üzemi hömérséklet, 45 °C, túllépésekor a lézerdióda védelmére a berendezés kikapcsol. A lehülés után a mérőműszer ismét üzemkész és be lehet kapcsolni.
Kikapcsoló automatika
A mérőműszer 60 perc üzemidő elteltével automatikusan kikapcsol.
A kikapcsolási automatika 60 percre visszaállításra kerül, ha a bekapcsolt mérőműszer az önszintezési tartományon kívül van (a lézerpontok szünet nélkül villognak).
Szintező automatika
Helyezze a méröműszert egy vízszintes, szilárd alátétre vagy rögzítse a (11) háromlábú műszerállványra.
Az alsó lézerpont használatához forgassa el a mérőműszert úgy a (3) forgatható mágneses tartón, hogy a lézerpont a padlón látható legyen.
A bekapcsolás után a szintezési automatika a ±4° önszintezési tartományon belüli egyenetlenségeket automatikusan kiegyenlíti. A szintezés befejeződött, mihelyt a lézerpontok folyamatosan világítanak és mozdulatlanul maradnak.
Ha nincs lehetőség automatikus szintbeállításra, például mert az a felület, amelyre a mé- röműszert felállították, több mint 4°-kal eltér a vízszintestől, a lézerpontok gyors ütem- ben villogni kezdenek.
Ebben az esetben állítsa fel vízszintesen a mérőműszert, és várja meg az önszintezés végrehajtását. Mihelyt a mérőműszer a ±4° önszintezési tartományon belülre kerül, a lézerpontok folyamatosan kezdenek világítani.
Ha a berendezés helyzete üzem közben megváltozik, vagy azt rázkódások érik, a mérőműszer ismét automatikusan végrehajt egy önszintezést. A megismételt önszintezés után ellenőrizze a vízszintes, illetve a függőleges lézerpontnak a referenciapontokhoz viszonyított helyzetét, hogy elkerülje a méröműszer eltolódása következtében fellépő hibás méréseket.
202 | Magyar
A mérömüszer pontosságának ellenőrzése
A pontosságot befolyásoló hatások
A legnagyobb befolyást a környezeti hömérséklet gyakorolja a pontosságra. A lézersugarat főleg a padló felett található hömérsékleti különbségek tudják kitéríteni.
Mivel a hömérsékleti rétegeződés a padló közelében a legerősebb, a méröműszert egy 20 m hosszúságot meghaladó mérési szakasz esetén célszerű egy müszerállványra sze- relni. Ezen felül a méröműszert lehetőleg a munkafelület közepére állítsa.
A külső hatásokon kívül a berendezésen belüli hatások (mint például a műszer leesése vagy erős ütések) is okozhatnak a méréseknél eltéréseket. Ezért minden munkakezdés előtt ellenőrizze a szintezési pontosságot.
Ha az eltérés legalább egy ellenőrzési folyamatnál meghaladja a legnagyobb megenge-dett eltérést, javíttassa meg egy Bosch-vevőszolgálattal a méröműszert.

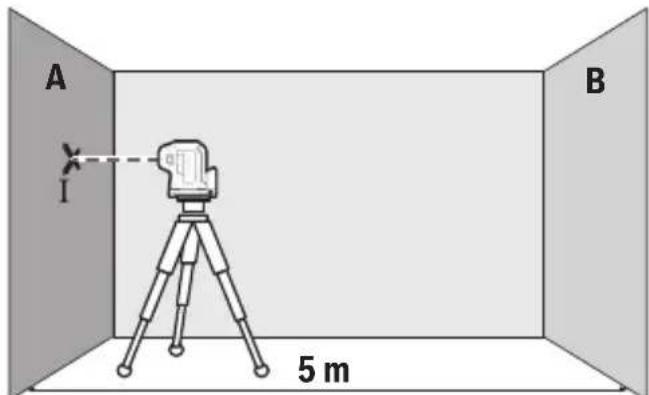

A vízszintes szintezési pontosság ellenőrzése
Ehhez az ellenőrzéshez egy 5 m hosszúságú szabad, szilárd talajú vagy padlójú mérési szakaszra szükség két fal (A és B) között.
– Szerelje fel a mérömüszert az A fal közelében egy müszerállványra vagy állítsa egy szilárd, egyenletes alapra. Kapcsolja be a mérömüszert.

– Irányítsa azt a vízszintes lézersugarat, amely a mérőműszer hosszirányú tengelyével párhuzamos helyzetben van, a közelebbi A falra. Várja meg, amíg a mérőműszer végrehajtja az önszintezést. Jelölje meg a falon a lézerpont közepét (I pont).


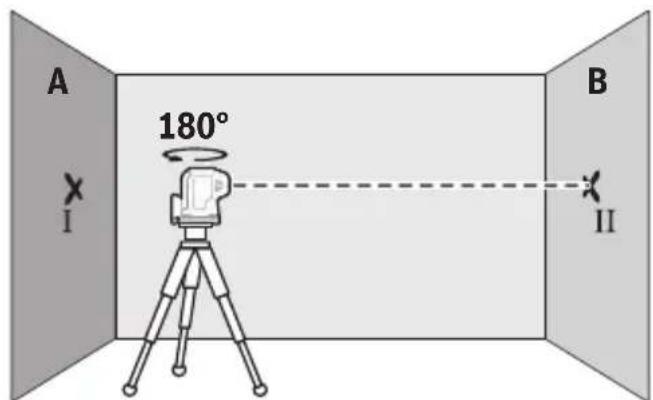

A 180° I B II- Forgassa el a mérőműszert 180°-kal, várja meg, amíg a mérőműszer végrehajtja a szintezést és jelölje meg a szemben álló B falon a lézersugár pontjának közepét (II. pont).

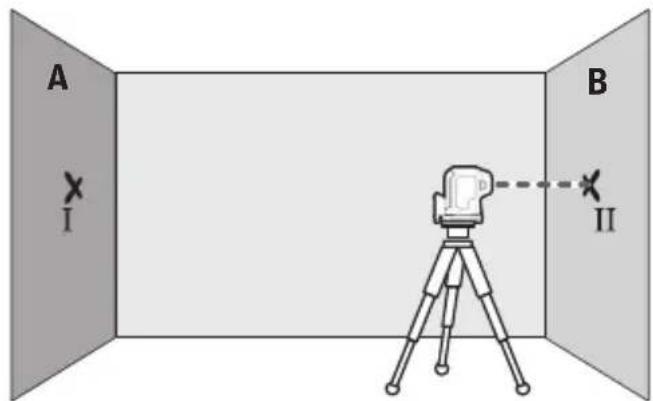

- Helyezze el a mérömüszert – anélkül, hogy elforgatná – a B fal közelébe, kapcsolja be és várja meg amíg az szintezésre kerül.
204 | Magyar


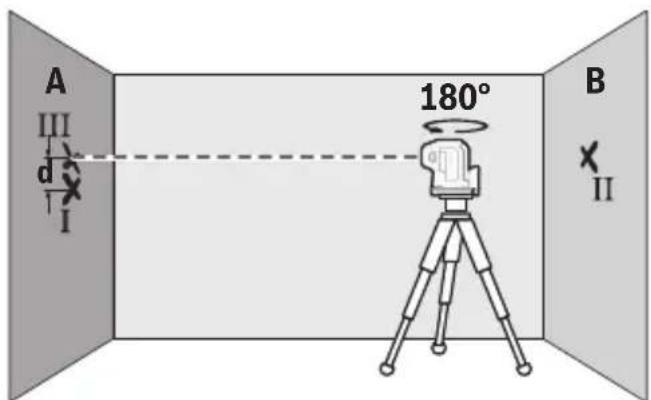

A III d I 180° B II- Forgassa el 180°-kal a mérőműszert, anélkül, hogy a magasságát megváltoztatná. Várja meg, amíg befejeződik az automatikus szintezés, és jelölje fel a lézersugár pontjának közepét az A falra (III pont). Ügyeljen arra, hogy a III pont lehetőleg függőlegesen az I pont alatt, illetve felett legyen.
- A két megjelölt pont, I és III, különbsége az A falon, a d érték megadja a mérőműszer tényleges magassági eltérését a hosszirányú tengely mentén.
Egy 2 × 5 m = 10 m hosszúságú mérési szakaszon a legnagyobb megengedett eltérés:
10 m × ±0,35 mm/m = ±3,5 mm. Az I és III pont közötti d különbségnek ezek szerint leg-feljebb 3,5 mm-nek szabad lennie.
GPL 5 G: Ismételje meg a mérési eljárást a két oldalsó lézersugárral, amelyek a méröműszer keresztirányú tengely mentén haladnak. Ehhez a mérési eljárás előtt forgassa el a méröműszert 90°-kal az óramutató járásával megegyező, illetve azzal ellentétes irányban.

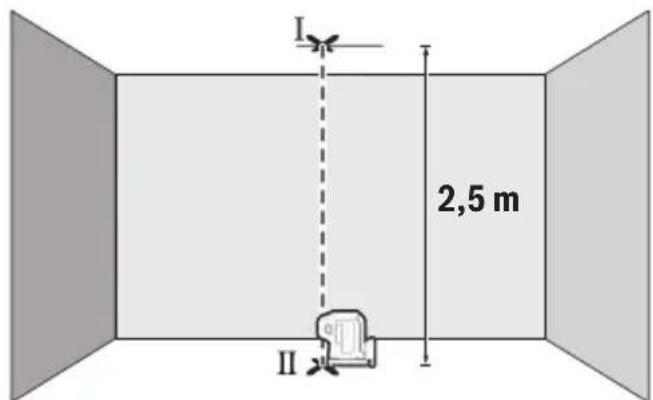

Függöleges pontosság ellenőrzése
Az ellenőrzéshez egy szilárd padló feletti, kb. 2,5 m-es szabad mérési szakaszra van szükség a padló és a mennyezet között.
– Állítsa a padlóra a mérőműszert. Kapcsolja be a mérőműszert és forgassa el úgy a (3) forgatható mágneses tartón, hogy az alsó lézerpont a padlón látható legyen. Hagyja a mérőműszert beszinteződni.


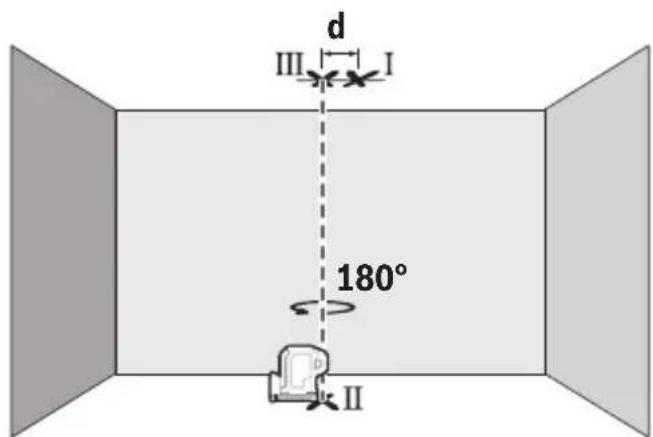

- Forgassa el a mérőműszert 180°-kal. Helyezze el úgy, hogy az alsó lézerpont közepe a már bejelölt II ponton legyen. Hagyja a mérőműszert beszinteződni. Jelölje be a felső lézerpont közepét (III pont).
- A két megjelölt pont, I és III, különbsége, a d érték megadja a mérőműszer tényleges eltérését a függőlegestől.
Számítsa ki a következőképpen a legnagyobb megengedett eltérést:
A padló és a mennyezet közötti távolság × 0,35 mm/m
Példa: Ha a padló és a mennyezet közötti távolság 2,5 m, akkor a legnagyobb megenge-dett eltérés
2 × 2,5 m × ± 0,35 mm/m = ± 1,75 mm lehet. A I és III pont legnagyobb megengedett távolsága így 1,75 mm.
206 | Magyar
Munkavégzési tanácsok
▶ A jelöléshez mindig csak a lézerpont középpontját használja. A lézerpont méretei a távolsággal változnak.
Munkavégzés müszerállvánnyal (tartozék)
Egy műszerállvány egy stabil, beállítható magasságú mérési alapot nyújt. Tegye fel a mé-rőműszert a (4) 1/4"-műszerállványcsatlakozóval a (11) műszerállvány, vagy egy szokványos fényképezőgépállvány menetére. Az állvány csavarjával rögzítse szorosan a mérő-műszert.
A mérőműszer bekapcsolása előtt állítsa be a mérőműszert durván a megfelelő helyzetbe.
Rögzítés a forgatható mágneses tartóval (lásd a A-B ábrát)
A beépített (3) forgatható mágneses tartóval a mérőműszer mágnesezhető anyagokra lehet rögzíteni.
Tartsa távol az ujjait a mágneses forgatható tartó hátoldalától, amikor a forgatható tartót valamilyen felületre erősíti. A (7) mágnesek erős húzóereje következtében az ujjai becsípődhetnek.
Állítsa be durván a (3) forgatható mágneses tartót, mielőtt a mérőműszert bekapcsolja. Forgassa el a mérőműszert a (3) forgatható mágneses tartón, hogy láthatóvá tegye az alsó lézerpontot vagy hogy a vízszintes lézerponttal magasságokat tudjon átvinni. Hagyja a mérőműszert ismét a fogatható tartón bepattanni, ha kikapcsolja és szállítani akarja (lásd a B ábrát).
Lézerpont kereső szemüveg (tartozék)
A lézerpont kereső szemüveg kiszűri a környezeti világítást. Így a lézer fénye a szem számára világosabban látható.
▶ A lézer keresőszemüveget (külön tartozék) ne használja védőszemüvegként. A lézer keresőszemüveg a lézersugár felismerésének megkönnyítésére szolgál, de a lézersugártól nem véd.
A lézer keresőszemüveget (külön tartozék) ne használja napszemüvegként, vagy a közúti közlekedéshez. A lézer keresőszemüveg nem nyújt teljes védelmet az ultraibolya sugárzás ellen és csökkenti a színfelismerési képességet.
Munkavégzési példák (lásd a C–E ábrákat)
A mérőműszer lehetséges alkalmazására az ábra-oldalakon néhány példa található.
Karbantartás és szerviz
Karbantartás és tisztítás
Tartsa mindig tisztán a mérömüszert.
Ne merítse bele a méröműszert vízbe vagy más folyadékokba.
A szennyeződéseket egy nedves, puha kendővel törölje le. Tisztító- vagy oldószereket ne használjon.
Rendszeresen tisztítsa meg mindenek előtt a lézersugár kilépési nyílása körüli felületeket és ügyeljen a szálakra.
A mérőműszert csak az azzal együtt szállított (12) védőtáskában tárolja és szállítsa.
Ha javításra van szükség, a mérőműszert a (12) védőtáskába csomagolva küldje be.
Vevőszolgálat és alkalmazási tanácsadás
A vevőszolgálat a terméke javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdésekre szívesen válaszol. A pótalkatrészekkel kapcsolatos robbantott ábrák és egyéb információk a következő címen találhatók: www.bosch-pt.com
A Bosch Alkalmazási Tanácsadó Team a termékeinkkel és azok tartozékaival kapcsolatos kérdésekben szívesen nyújt segítséget.
Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni, okvetlenül adja meg a termék típustábláján található 10-jegyű cikkszámot.
Magyarország
Robert Bosch Kft.
1103 Budapest
Gyömrői út. 120.
A www.bosch-pt.hu oldalon online megrendelheti készülékének javítását.
Tel.: +36 1 879 8502
Fax: +36 1 879 8505
info.bsc@hu.bosch.com
www.bosch-pt.hu
További szerviz-címek itt találhatók:
A mérőműszereket, a tartozékokat és csomagolóanyagokat a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni.
208 | Русский

Ne dobja ki a méröműszereket és elemeket a háztartási szemétbe!
Csak az EU-tagországok számára:
Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU európai irányelvnek és a nemzeti jogba való átültetésének megfelelően a már nem használható méröműszereket és a 2006/66/EK európai irányelvnek megfelelően a már nem használható akkumulátorokat/elemeket külön össze kell gyűjteni és a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni.
Szakszerütlen ártalmatlanítás esetén a már használhatatlan elektromos és elektronikus készülékek a bennük esetleg található veszélyes anyagok következtében káros hatással lehetnek a környezetre és az emberek egészségére.
