GPL 3 G Professional Professional - Laserpassare BOSCH - Gratis bruksanvisning och manual

Produkttyp	Punktlasernivå
Märke	Bosch
Modell	GPL 3 G Professional
Räckvidd	30 m
Nivelleringsnoggrannhet (utan bottenpunkt)	±0.35 mm/m
Nivelleringsnoggrannhet (bottenpunkt)	±0.7 mm/m
Självnivelleringsområde	±4°
Nivelleringstid	< 4 s
Laserklass	2
Lasertyp	500–540 nm, < 1 mW
Strömförsörjning	2 batterier 1,5 V LR6 (AA)
Batteritid	8 h
Vikt	0,35 kg
Mått (L × B × H)	115 × 50 × 113 mm
Skyddsklass	IP 65
Stativanslutning	1/4"
Driftstemperatur	-10 °C till +45 °C
Förvaringstemperatur	-20 °C till +70 °C
Huvudfunktioner	Projektion av horisontella, vertikala och lodräta laserpunkter; automatisk nivellering; automatisk avstängning efter 60 min
Magnetiskt fäste	Inbyggt magnetiskt roterande fäste
Medföljande tillbehör	Skyddsfodral, varningsetikett på flera språk (laserskyddsglasögon och stativ ingår ej)
Underhåll och rengöring	Rengör med en mjuk, fuktig trasa; doppa inte i vatten; rengör regelbundet laserutgångsområdet utan ludd; förvara i skyddsfodralet
Säkerhetsanvisningar	Titta inte direkt in i laserstrålen; rikta den inte mot människor eller djur; använd endast originalreservdelar; stäng av enheten under transport
Eftermarknadsservice	Reparation hos auktoriserad Bosch-service; reservdelar finns på www.bosch-pt.com

Vanliga frågor - GPL 3 G Professional Professional BOSCH

Vad är den maximala räckvidden för Bosch GPL 3 G Professional?

Den maximala räckvidden är 30 meter. Den kan minskas under ogynnsamma förhållanden som direkt solljus.

Hur kontrollerar jag den horisontella nivelleringsnoggrannheten?

Placera enheten på ett stativ 5 m från en vägg, markera laserpunkten, vrid den 180° och mät avståndet mellan punkterna. Maximalt tillåten avvikelse är ±3,5 mm över 10 m.

Vad gör jag om laserpunkterna blinkar snabbt?

Det indikerar att enheten är utanför sitt självnivelleringsområde på ±4°. Placera den på en mer horisontell yta och vänta tills den nivellerar (punkterna tänds kontinuerligt).

Hur lång är batteritiden?

Batteritiden är cirka 8 timmar med alkaliska batterier. När batterierna är svaga minskar ljusstyrkan och sedan blinkar punkterna 5 gånger per minut innan de släcks.

Stängs enheten av automatiskt?

Ja, den stängs av automatiskt efter 60 minuter drift. Denna funktion återställs om enheten är utanför sitt självnivelleringsområde.

Kan jag använda enheten utomhus?

Ja, den är designad för inomhus- och utomhusbruk. Observera att räckvidden kan minskas av solljus. Skyddsklassen IP 65 skyddar mot damm och vattenstänk.

Hur rengör jag lasernivån?

Rengör den med en mjuk, fuktig trasa utan rengöringsmedel eller lösningsmedel. Doppa aldrig enheten i vatten. Rengör regelbundet laserutgångsområdet och undvik ludd.

Vilka är de viktiga säkerhetsanvisningarna?

Titta aldrig direkt in i laserstrålen (klass 2). Rikta den inte mot människor eller djur. Stäng av enheten under transport för att låsa pendelenheten. Använd endast originalreservdelar.

Hur fäster jag enheten på en metallyta?

Använd det inbyggda magnetiska roterande fästet. Var försiktig så att du inte klämmer fingrarna på grund av magneternas dragkraft. Justera grovt positionen innan du startar.

Var kan jag få reservdelar eller reparera enheten?

Besök www.bosch-pt.com för reservdelar och sprängskisser. För reparation, kontakta Bosch kundservice på 09 70 82 12 26 (Frankrike). Ange 10-siffrigt referensnummer på etiketten.

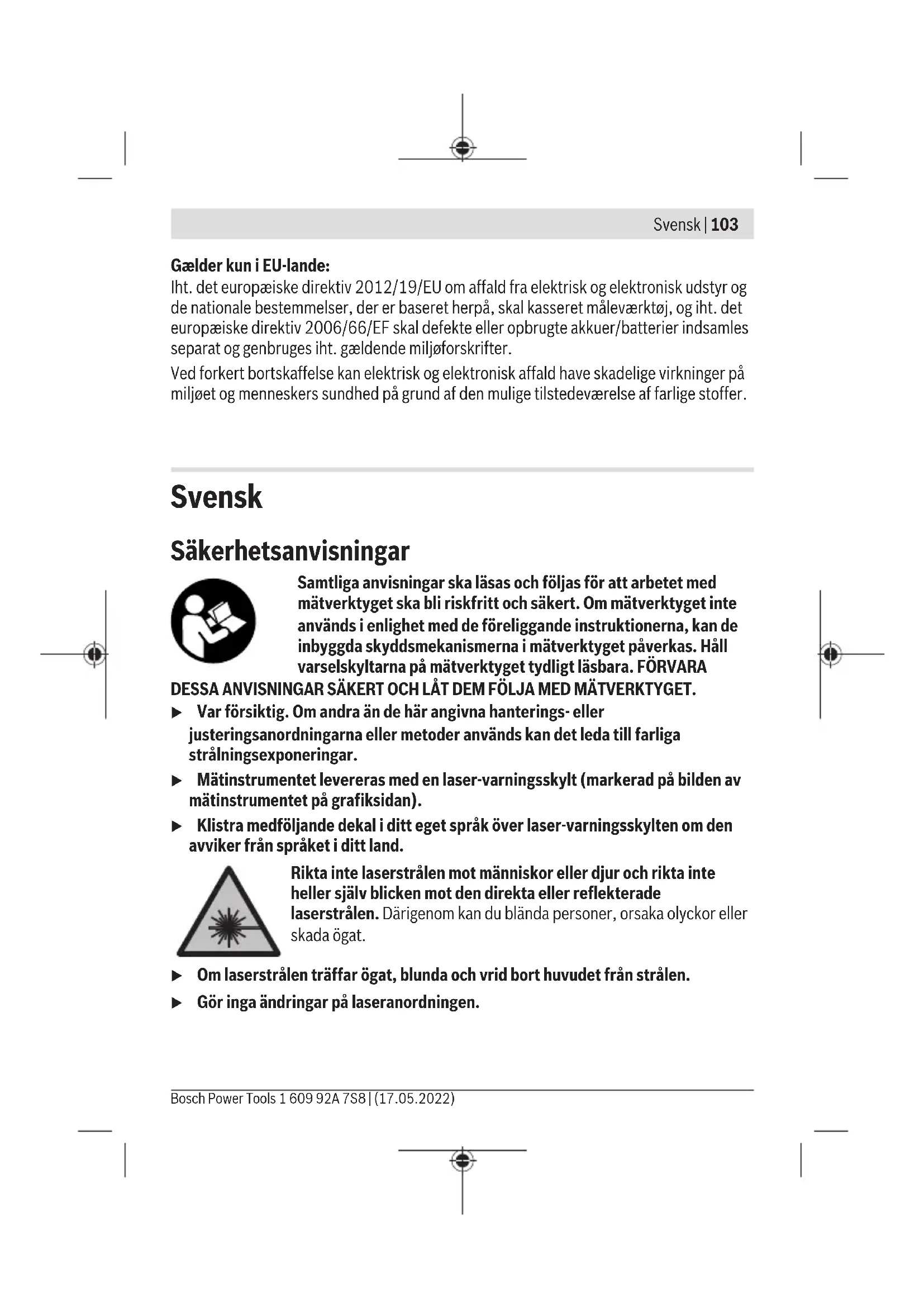

BRUKSANVISNING GPL 3 G Professional Professional BOSCH

Samtliga anvisningar ska läsas och följas för att arbetet med mätverktyget ska bli riskfritt och säkert. Om mätverktyget inte används i enlighet med de föreliggande instruktionerna, kan de inbyggda skyddsmekanismerna i mätverktyget påverkas. Håll varselskyltarna på mätverktyget tydligt läsbara. FÖRVARA

DESSA ANVISNINGAR SÄKERT OCH LÅT DEM FÖLJA MED MÄTVERKTYGET.

• Var försiktig. Om andra än de här angivna hanterings- eller justeringsanordningarna eller metoder används kan det leda till farliga strålningsexponeringar.
  Mätinstrumentet levereras med en laser-varningsskylt (markerad på bilden av mätinstrumentet på grafiksidan).
  Klistra medföljande dekal i ditt eget språk över laser-varningsskylten om den avviker från språket i ditt land.

Rikta inte laserstrålen mot människor eller djur och rikta inte heller själv blicken mot den direkta eller reflekterade laserstrålen. Därigenom kan du blända personer, orsaka olyckor eller skada ögat.

• Om laserstrålen träffar ögat, blunda och vrid bort huvudet från strålen.
  Gör inga ändringar på laseranordningen.

104 | Svensk

Använd inte laserglasögonen (tillbehör) som skyddsglasögon. Laserglasögonen används för att kunna se laserstrålen bättre. Den skyddar dock inte mot laserstrålningen.
Använd inte laserglasögonen (tillbehör) som solglasögon eller i trafiken. Laserglasögonen skyddar inte fullständigt mot UV-strålning och reducerar förmågan att uppfatta färg.
Låt endast kvalificerad fackpersonal reparera mätverktyget och endast med originalreservdelar. Detta garanterar att mätverktygets säkerhet bibehålls.
▶ Låt inte barn använda laser-mätverktyget utan uppsikt. De kan oavsiktligt blända sig själva eller andra personer.
Använd inte mätverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. I mätverktyget alstras gnistor, som kan antända dammet eller gaserna.

Placera inte magneten i närheten av implantat och andra medicinska apparater, som t.ex. pacemakers eller insulinpumpar.

Magneten skapar ett fält som kan påverka funktionen hos implantat eller medicinska apparater.

Håll mätinstrumentet på avständ från magnetiska datamedia och apparater som är känsliga för magnetstrålning. Magneterna kan leda till irreversibla dataförluster.

Produkt- och prestandabeskrivning

Beakta bilden i den främre delen av bruksanvisningen.

Ändamålsenlig användning

Mätverktyget är avsett för bestämning och kontroll av vägräta nivåer och lodpunkter. Mätinstrumentet kan användas både inomhus och utomhus.

Illustrerade komponenter

Numreringen av de avbildade komponenterna hänför sig till framställningen av mätinstrumentet på grafiksidan.

(1) Utgångsöppning laserstrålning
(2) På-/av-strömbrytare
(3) Magnetiskt vridfäste
(4) Stativfäste 1/4"

Svensk | 105

(5) Spärr av batterifackets lock
(6) Batterifackets lock
(7) Magnet
(8) Laservarningsskylt
(9) Serienummer
(10) Laserglasögon ^a)
(11) Stativ^a)
(12) Skyddsväska ^a)

a) I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns.

Tekniska data

Punktlaser GPL 3 G
Punktlaser GPL 5 G
Produktnummer GPL 3 G	3 601 K66 N..
Produktnummer GPL 5 G	3 601 K66 P..
ArbetsområdeA)	30 m
Nivelleringsnoggrannhet (utom laserpunkt nedåt)B)C)	±0,35 mm/m
Nivelleringsnoggrannhet (laserpunkt nedåt)B)C)	±0,7 mm/m
Självnivelleringsområde ±4°
Nivelleringstid < 4 s
Drifttemperatur -10 °C ... +45 °C
Förvaringstemperatur -20 °C ... +70 °C
Max. användningshöjd över referenshöjd 2000 m
Relativ luftfuktighet max. 90 %
Nersmutsningsgrad enligt IEC 61010-1 2	D)
Laserklass 2
Lasertyp 500-540 nm, < 1 mW
C_6	1
Divergens 0,8 mrad (helvinkel)
Stativfäste 1/4"

Bosch Power Tools 1 609 92A 7S8 | (17.05.2022)

106 | Svensk

Punktlaser GPL 3 G

Punktlaser GPL 5 G

Batterier 2× 1,5V LR6 (AA)

Driftstid ^B)	8 h
Vikt motsvarande	0,35 kg
EPTA-Procedure 01:2014
Mått (längd × bredd × höjd) 115 × 50 × 113 mm
Skyddsklass IP 65

A) Arbetsområdet kan reduceras vid ogynnsamma omgivningsvillkor (t.ex. direkt solljus).
B) Vid 20-25 °C
C) Angivna värden förutsätter normala till gynnsamma omgivningsvillkor (t.ex. inga vibrationer, ingen dimma, ingen rök, inget direkt solljus). Vid kraftig temperaturvariation kan precisionsavvikelser förekomma.
D) Endast en icke ledande smuts förekommer, men som på grund av kondens kan bli tillfälligt ledande.

För entydig identifiering av ditt mätinstrument finns serienumret (9) på typskylten.

Montering

Sätta in/byta batterier

Alkaliska mangan-batterier rekommenderas för mätinstrumentet.

Vrid eventuellt det magnetiska vridfästet (3) åt sidan så att batterifackets lock (6) ligger fritt.

För att öppna batterifackets lock (6), tryck arreteringen (5) uppåt och ta av batterifackets lock. Sätt i batterierna.

Se till att polerna hamnar rätt enligt bilden på insidan av batterifacket.

Sätt i batterifackets lock (6) igen och tryck på markeringen över spärren på batterifackets lock (5).

När batterierna blir svaga minskar laserpunkternas ljusstyrka långsamt.

När batterierna är nästan tomma blinkar laserpunkterna 5× per minut.

Om batterierna är tomma blinkar laserpunkterna en gång till innan mätinstrumentet stängs av.

Byt alltid ut alla batterier samtidigt. Använd bara batterier med samma kapacitet och från samma tillverkare.

Ta ut batterierna från mätinstrumentet om du inte ska använda det under en längre period. Batterierna kan vid långtidslagring i mätverktyget korrodera och självurladdas.

Drift

Driftstart

Skydda mätinstrumentet mot fukt och direkt solljus.
▶ Utsätt inte mätinstrumentet för extrema temperaturer eller stora

temperatursvängningar. Låt det inte ligga exempelvis i bilen under en längre period. Låt mätinstrumentet bli tempererat efter större temperaturvariationer och utför alltid ett precisionstest innan du fortsätter arbetet (se „Precisionskontroll av mätinstrumentet“, Sidan 108).

Vid extrema temperaturer eller temperatursvängningar kan mätinstrumentets precision påverkas.

▶ Undvik kraftiga stötar eller fall hos mätinstrumentet. Efter kraftig yttre påverkan på mätinstrumentet, utför alltid ett precisionstest (se „Precisionskontroll av mätinstrumentet“, Sidan 108).
▶ Stäng av mätinstrumentet när du transporterar det. Vid avstängning låser pendelenheten, som annars kan skadas vid kraftiga rörelser.

In- och urkoppling

För inkoppling av mätinstrumentet, skjut strömbrytaren (2) till position ON. Efter inkopplingen börjar mätinstrumentet genast sända laserstrålar genom utgångsöppningarna (1).
Rikta aldrig laserstrålen mot personer eller djur och rikta inte heller själv blicken mot laserstrålen även om du står på längre avständ.

För urkoppling av mätinstrumentet, skjut strömbrytaren (2) till position OFF. Vid avstängning läses pendelenheten.

Lämna inte det påslagna mätverktyget utan uppsikt och stäng av mätverktyget efter användningen. Andra personer kan bländas av laserstrålen.

Om högsta tillåtna driftstemperatur på 45 °C överskrids stängs mätinstrumentet av för att skydda laserdioden. Efter avkylning är mätinstrumentet redo för drift och kan startas på nytt.

Automatisk avstängning

Mätinstrumentet stängs av automatiskt efter 60 min i drift.

108 | Svensk

Den automatiska avstängningen återställs till 60 min om mätinstrumentet är påslaget och befinner sig utanför självnivelleringsintervallet (laserpunkterna blinkar fast).

Nivelleringsautomatik

Ställ mätinstrumentet på ett vågrätt, fast underlag eller sätt det på stativet (11).

För att använda den undre laserpunkten, vrid mätinstrumentet på det magnetiska vridfästet (3) så att laserpunkten syns på golvet.

Efter påslagning kompenserar den automatiska nivelleringen ojämnheter inom självnivelleringsområdet på ±4°. Nivelleringen är avslutad när laserpunkterna lyser fast och inte längre rör sig.

Om automatisk nivellering inte är möjligt, t.ex. på grund av att mätinstrumentets yta avviker med mer än 4° från vågrät position, blinkar laserpunkterna i snabb takt.

Ställ i detta fall mätinstrumentet vågrätt och vänta på självnivelleringen. Så snart mätinstrumentet befinner sig inom självnivelleringsområdet på ±4° lyser laserpunkterna fast.

Vid skakningar eller ändringar av läge under drift nivelleras mätinstrumentet igen automatiskt. Efter en ny nivellering, kontrollera positionen för vågräta resp. lodräta laserpunkter i relation till referenspunkter för att undvika fel genom förskjutning av mätinstrumentet.

Precisionskontroll av mätinstrumentet

Precisionspåverkan

Den största påverkan kommer från omgivningstemperaturen. Särskilt temperaturskillnader från golvet och uppåt kan distrahera laserstrålen.

Eftersom temperaturskiftningen är störst i närheten av golvet ska mätinstrumentet alltid monteras på ett stativ från en mätsträcka på 20 m. Ställ också mätverktyget i mitten av arbetsytan om möjligt.

Förutom yttre påverkan kan även apparatspecifik påverkan (som fall eller stötar) leda till avvikelser. Kontrollera därför nivelleringsnoggrannheten innan varje gång du börjar arbeta.

Om mätverktyget vid en av dessa kontroller överskrider maximal avvikelse bör det lämnas in för reparation till en Bosch-service.

Kontroll av vågrät nivelleringsnoggrannhet

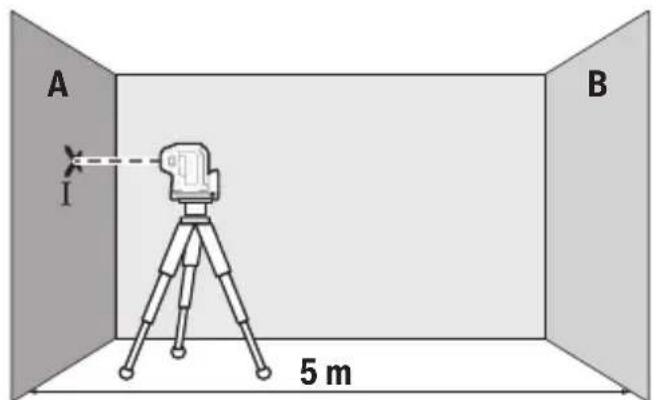

För kontroll behöver du en fri mätsträcka på 5 m på fast underlag mellan två väggar, A och B.

- Montera mätinstrumentet i närheten av vägg A på ett stativ eller ställ det på ett fast, jämnt underlag. Slå på mätinstrumentet.

Svensk | 109

- Rikta in den vågräta laserstrålen, som går parallellt med mätverktygets mätaxel, på närmsta vägg A. Låt mätinstrumentet nivelleras. Markera mitten av punkten på väggen (punkt I).

A 180° I B II

• Vrid mätinstrumentet i 180°, låt det nivelleras och markera punktens mitt för laserstrålen på motsatt vägg B (punkt II).

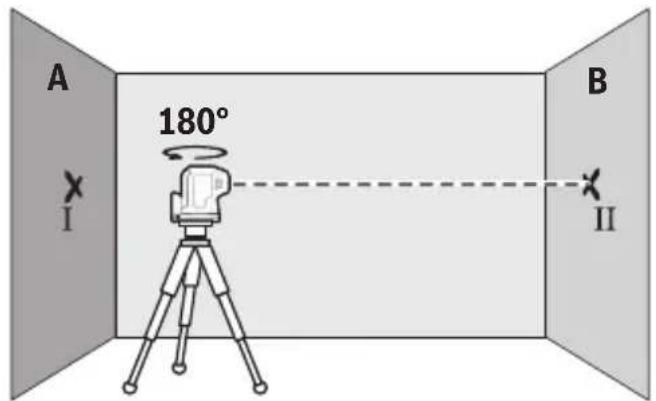

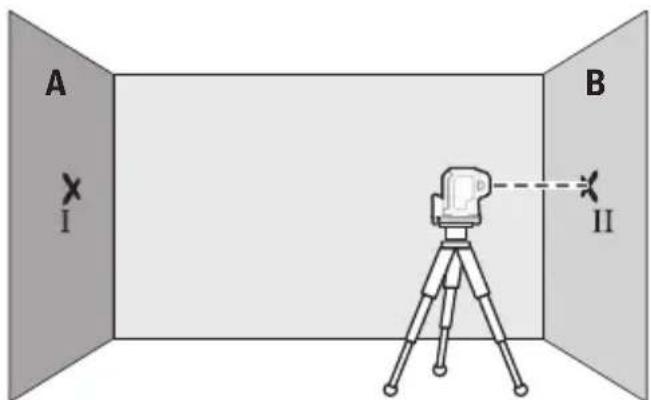

• Placera mätinstrumentet - utan att vrida det - nära vägg B, starta det och låt det nivelleras.

110 | Svensk

- Rikta in mätinstrumentet i höjden (med hjälp av stativet eller eventuellt med underlag), så att punktens mitt för laserstrålen träffar precis på tidigare markerad punkt II på vägg B.

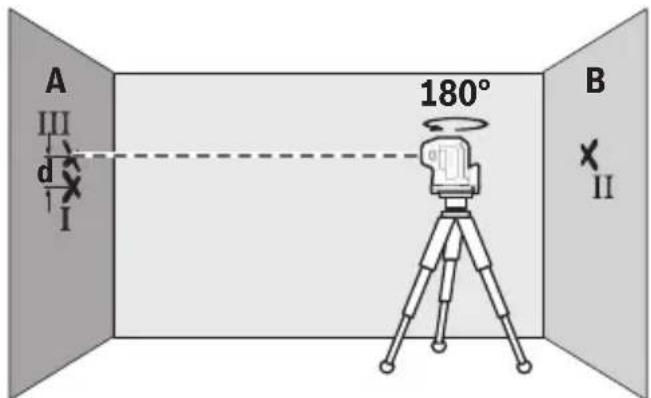

A III d I 180° B II

• Vrid mätinstrumentet i 180° utan att ändra höjden. Låt det nivelleras och markera punktens mitt för laserstrålen på motsatt vägg A (punkt III). Se till att punkt III ligger så lodrätt som möjligt över resp. under punkt I.
• Differensen d mellan de båda markerade punkterna I och III på vägg A utgör den faktiska höjdavvikelsen hos mätinstrumentet längs längsaxeln.

Vid en mätsträcka på 2 × 5 m = 10 m uppgår den maximalt tillåtna avvikelsen:

10 m × ±0,35 mm/m = ±3,5 mm. Differensen d mellan punkterna I och III får därför vara max 3,5 mm.

GPL 5 G: upprepa mätningen för de båda laserstrålarna som löper längs mätinstrumentets axel i sidled. Vrid mätinstrumentet medsols i 90° innan varje mätning.

Kontrollera lodprecision

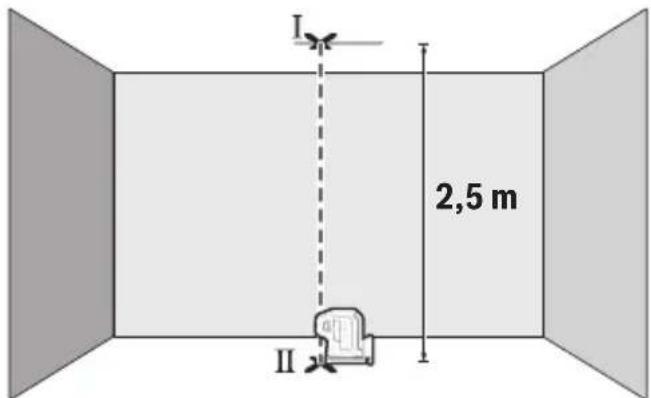

För kontroll behöver du en fri mätsträcka på ca 2,5 m mellan golv och tak.

- Ställ mätinstrumentet på golvet. Slå på mätinstrumentet och vrid det på det magnetiska vridfästet (3) så att den undre laserpunkten syns på golvet. Låt mätinstrumentet nivelleras.

I 2,5 m II

- Markera mitten på den övre krysspunkten i taket (punkt I). Markera dessutom mitten på den undre laserpunkten på golvet (punkt II).

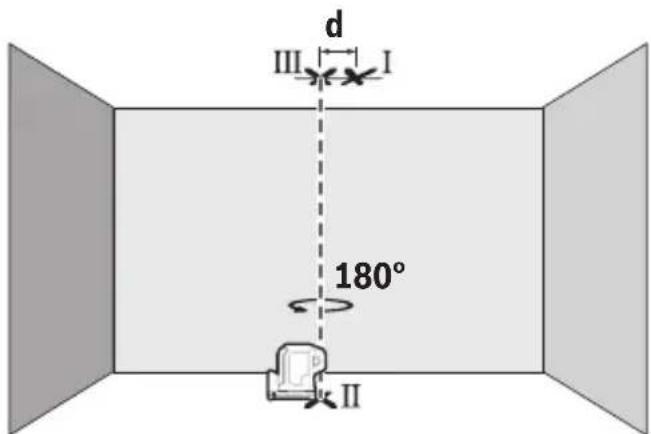

• Vrid mätverktyget i 180°. Positionera det så att mitten av den undre laserpunkten ligger på den redan markerade punkten II. Låt mätverktyget nivellera. Markera mitten på den övre laserpunkten (punkt III).
• Differensen d mellan de båda markerade punkterna I och III utgör den faktiska avvikelsen från lodrät nivå.

Den maximala tillåtna avvikelsen beräknar du på följande sätt:

dubbelt avständ mellan golv och tak × 0,35 mm/m.

Exempel: Vid ett avständ mellan golv och tak på 2,5 m får den maximala avvikelsen uppgå till

112 | Svensk

2 × 2,5 m × ± 0,35 mm/m = ± 1,75 mm. Punkterna I och III får därmed vara max 1,75 mm från varandra.

Arbetsanvisningar

Använd alltid laserpunktens centrum för märkning. Laserpunktens storlek förändras i relation till avständet.

Arbeta med stativet (tillbehör)

Ett stativ ger ett stabilt, höjdjusterbart mätunderlag. Sätt mätverktyget med 1/4"-stativhållaren (4) på stativets gänga (11) eller på ett vanligt kamerastativ. Skruva fast mätinstrumentet med fästskruven.

Rikta in stativet grovt innan du startar mätinstrumentet.

Placering med det magnetiska vridfästet (se bild A-B)

Med det integrerade magnetiska vridfästet (3) kan du placera mätinstrumentet på magnetiska ytor.

Håll fingrarna borta från baksidan av den magnetiska vridhållaren när du fäster vridhållaren på ytor. Genom magneternas (7) starka dragkraft kan dina fingrar fastna.

Rikta in det magnetiska vridfästet (3) grovt innan du slår på mätinstrumentet.

Vrid mätinstrumentet på det magnetiska vridfästet (3) för att visa den undre laserpunkten eller för att beräkna höjd med den vägräta laserpunkten. Låt mätinstrumentet snäppa fast på vridfästet igen när du stänger av och transporterar det (se bild B).

Laser-glasögon (tillbehör)

Laser-glasögonen filtrerar omgivningsljustet. Därigenom verkar laserljustet ljusare för ögat.

Använd inte laserglasögonen (tillbehör) som skyddsglasögon. Laserglasögonen används för att kunna se laserstrålen bättre. Den skyddar dock inte mot laserstrålningen.
Använd inte laserglasögonen (tillbehör) som solglasögon eller i trafiken.

Laserglasögonen skyddar inte fullständigt mot UV-strålning och reducerar förmågan att uppfatta färg.

Arbetsexempel (se bild C–E)

Exempel på användningsmöjligheter för mätinstrumentet finns på grafiksidorna.

Underhåll och service

Underhåll och rengöring

Håll alltid mätinstrumentet rent.

Sänk inte ner mätinstrumentet i vatten eller andra vätskor.

Torka av smuts med en fuktig, mjuk trasa. Använd inga rengörings- eller lösningsmedel.

Rengör särskilt ytorna vid laserns utgångsöppning regelbundet och ta bort eventuellt damm.

Förvara och transportera bara mätinstrumentet i skyddsfodralet (12).

Skicka in mätinstrumentet i skyddsväskan (12) vid reparation.

Kundtjänst och applikationsrådgivning

Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Explosionsritningar och informationer om reservdelar hittar du också under:

www.bosch-pt.com

Boschs applikationsrådgivnings-team hjälper dig gärna med frågor om våra produkter och tillbehören till dem.

Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på produktens typskylt.

Svenska

Du hittar fler kontaktuppgifter till service här:

Mätverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.

Släng inte mätverktyg och batterier i hushållsavfallet!
