| Vrsta izdelka | Točkovni laserski nivelir |
| Znamka | Bosch |
| Model | GPL 3 G Professional |
| Domet | 30 m |
| Natančnost niveliranja (brez spodnje točke) | ±0.35 mm/m |
| Natančnost niveliranja (spodnja točka) | ±0.7 mm/m |
| Območje samoniveliranja | ±4° |
| Čas niveliranja | < 4 s |
| Laserski razred | 2 |
| Vrsta laserja | 500–540 nm, < 1 mW |
| Napajanje | 2 bateriji 1,5 V LR6 (AA) |
| Avtonomija | 8 h |
| Teža | 0,35 kg |
| Dimenzije (D × Š × V) | 115 × 50 × 113 mm |
| Stopnja zaščite | IP 65 |
| Priključek za stojalo | 1/4" |
| Delovna temperatura | -10 °C do +45 °C |
| Temperatura skladiščenja | -20 °C do +70 °C |
| Glavne funkcije | Projekcija vodoravnih, navpičnih in navpičnih laserskih točk; samodejno niveliranje; samodejni izklop po 60 min |
| Magnetno držalo | Vgrajeno magnetno rotacijsko držalo |
| Priložena dodatna oprema | Zaščitna torbica, opozorilna nalepka v več jezikih (laserska očala in stojalo so opcijski) |
| Vzdrževanje in čiščenje | Čistite z mehko, vlažno krpo; ne potapljajte; redno čistite območje izhoda laserja brez vlaken; shranjujte v zaščitni torbici |
| Varnostna navodila | Ne glejte neposredno v laserski žarek; ne usmerjajte v ljudi ali živali; uporabljajte samo originalne nadomestne dele; med transportom izklopite napravo |
| Servisna služba | Popravilo v pooblaščenem servisu Bosch; nadomestni deli so na voljo na www.bosch-pt.com |
Pogosto zastavljena vprašanja - GPL 3 G Professional Professional BOSCH
Vprašanja uporabnikov o GPL 3 G Professional Professional BOSCH
0 vprašanje o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Zastavite novo vprašanje o tej napravi
Prenesite navodila za vaš Laser nivo v formatu PDF brezplačno! Poiščite svoja navodila GPL 3 G Professional Professional - BOSCH in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. GPL 3 G Professional Professional znamke BOSCH.
NAVODILA ZA UPORABO GPL 3 G Professional Professional BOSCH
Preberite in upoštevajte vsa navodila, da zagotovite varno in zanesljivo uporabo merilne naprave. Če merilne naprave ne uporabljate v skladu s priloženimi navodili, lahko pride do poškodb zaščitne opreme, vgrajene v merilni napravi. Opozorilnih nalepk na merilni napravi nikoli ne zakrivajte. TA
NAVODILA VARNO SHRANITE IN JIH PRILOŽITE MERILNI NAPRAVI V PRIMERU PREDAJE.
Pozor! Če ne uporabljate tu navedenih naprav za upravljanje in nastavljanje oz. će uporabljate drugačne postopke, lahko to povzroči nevarno izpostavljenost sevanju.
▶ Merilni napravi je priložena opozorilna nalepka za laser (označena na strani s shematskim prikazom merilne naprave).
Če besedilo na varnostni nalepki za laser ni v vašem jeziku, ga pred prvim zagonom prelepite s priloženo nalepko v ustreznem jeziku.
Laserskega žarka ne usmerjajte v osebe ali živali in tudi sami ne glejte neposredno v laserski žarek ali njegov odsev. S tem lahko zaslepite ljudi in povzročite nesrečo ali poškodbe oči.

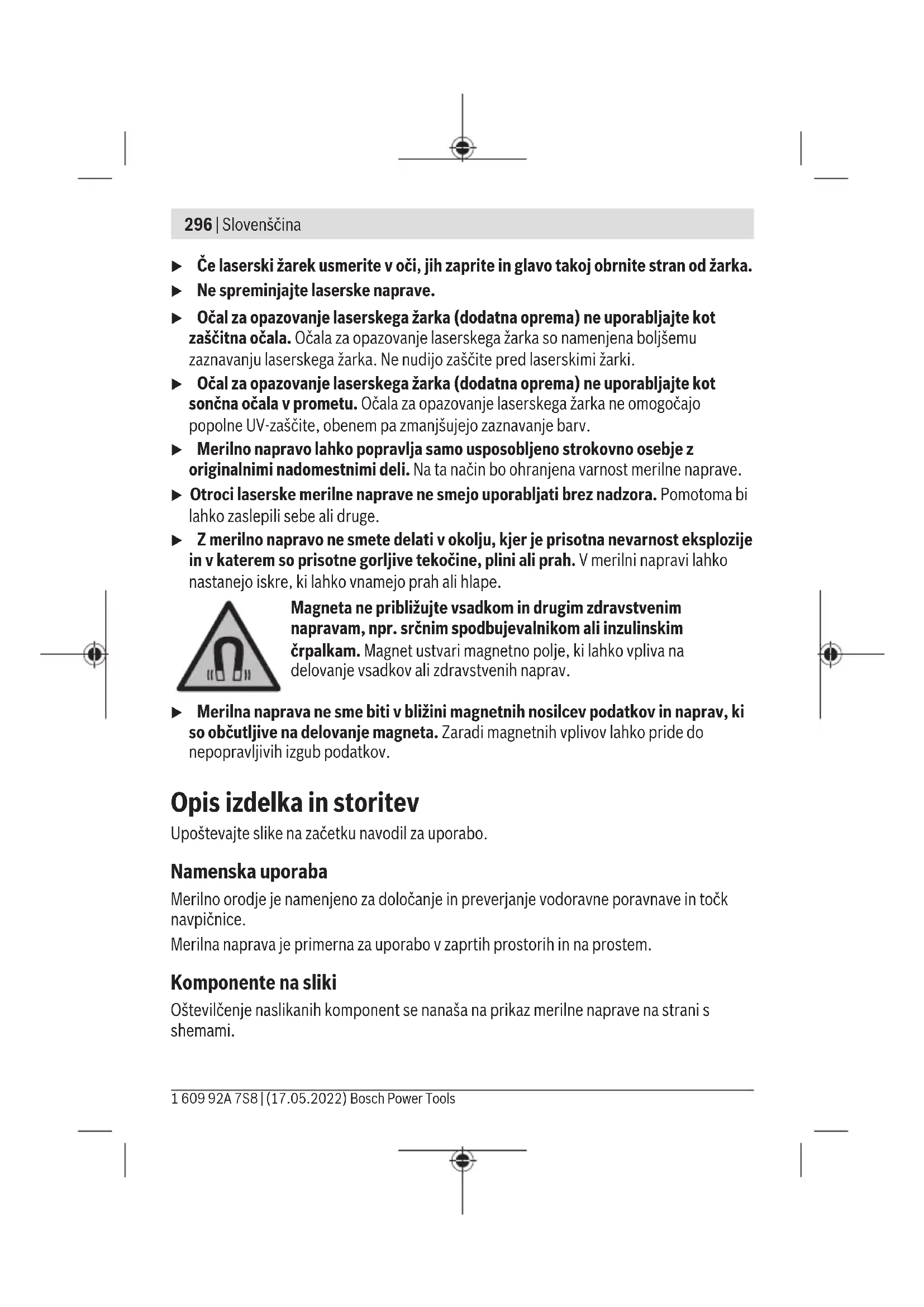

296 | Slovenščina
Če laserski žarek usmerite v oči, jih zaprite in glavo takoj obrnite stran od žarka.
▶ Ne spreminjajte laserske naprave.
▶ Očal za opazovanje laserskega žarka (dodatna oprema) ne uporabljajte kot zaščitna očala. Očala za opazovanje laserskega žarka so namenjena boljšemu zaznavanju laserskega žarka. Ne nudijo zaščite pred laserskimi žarki.
▶ Očal za opazovanje laserskega žarka (dodatna oprema) ne uporabljajte kot sončna očala v prometu. Očala za opazovanje laserskega žarka ne omogočajo popolne UV-zaščite, obenem pa zmanjšujejo zaznavanje barv.
▶ Merilno napravo lahko popravlja samo usposobljeno strokovno osebje z originalnimi nadomestnimi deli. Na ta način bo ohranjena varnost merilne naprave.
▶ Otroci laserske merilne naprave ne smejo uporabljati brez nadzora. Pomotoma bi lahko zaslepili sebe ali druge.
Z merilno napravo ne smete delati v okolju, kjer je prisotna nevarnost eksplozije in v katerem so prisotne gorljive tekočine, plini ali prah. V merilni napravi lahko nastanejo iskre, ki lahko vnamejo prah ali hlape.
Magneta ne približujte vsadkom in drugim zdravstvenim napravam, npr. srčnim spodbujevalnikom ali inzulinskim črpalkam. Magnet ustvari magnetno polje, ki lahko vpliva na delovanje vsadkov ali zdravstvenih naprav.
▶ Merilna naprava ne sme biti v bližini magnetnih nosilcev podatkov in naprav, ki so občutljive na delovanje magneta. Zaradi magnetnih vplivov lahko pride do nepopravljivih izgub podatkov.
Opis izdelka in storitev
Upoštevajte slike na začetku navodil za uporabo.
Namenska uporaba
Merilno orodje je namenjeno za določanje in preverjanje vodoravne poravnave in točk navpičnice.
Merilna naprava je primerna za uporabo v zaprtih prostorih in na prostem.
Komponente na sliki
Oštevilčenje naslikanih komponent se nanaša na prikaz merilne naprave na strani s shemami.
(1) Izstopna odprtina laserskega žarka
(2) Stikalo za vklop/izklop
(3) Magnetno vrtljivo držalo
(4) Navoj za stojalo 1/4"
(5) Zapah pokrova predala za baterije
(6) Pokrov predala za baterije
(7) Magnet
(8) Opozorilna nalepka laserja
(9) Serijska številka
(10) Očala za opazovanje laserskega žarka ^a)
(11) Stojalo ^a)
(12) Zaščitna torbica ^a)
a) Prikazan ali opisan pribor ni del standardnega obsega dobave. Celoten pribor je del našega programa pribora.
Tehnični podatki
| Točkovni laser GPL 3 G | |
| Točkovni laser GPL 5 G | |
| Kataloška številka GPL 3 G | 3 601 K66 N.. |
| Kataloška številka GPL 5 G | 3 601 K66 P.. |
| Delovno območjeA) | 30 m |
| Natančnost niveliranja (razen spodnje laserske točke)B)C) | ±0,35 mm/m |
| Natančnost niveliranja (spodnja laserska točka)B)C) | ±0,7 mm/m |
| Samonivelirno območje ±4° | |
| Čas niveliranja < 4 s | |
| Delovna temperatura -10 °C ... +45 °C | |
| Temperatura skladiščenja -20 °C ... +70 °C | |
| Najv. nadmorska višina uporabe 2000 m | |
| Najv. relativna zračna vlažnost 90 % | |
| Stopnja onesnaženja v skladu s standardom IEC 61010-1 2 | D) |
| Razred laserja 2 | |
Bosch Power Tools 1 609 92A 7S8 | (17.05.2022)
298 | Slovenščina
Točkovni laser GPL 3 G
Točkovni laser GPL 5 G
Vrsta laserja 500–540 nm, < 1 mW
| C_6 | 1 |
| Odstopanje 0,8 mrad (polni kot) | |
| Navoj za stojalo 1/4" | |
| Baterije 2 × 1,5 V LR6 (AA) | |
| Čas delovanja ^B) | 8 h |
| Teža po | 0,35 kg |
| EPTA-Procedure 01:2014 | |
| Dimenzije (dolžina × širina × višina) 115 × 50 × 113 mm | |
| Vrsta zaščite IP 65 |
A) Delovno območje se lahko zaradi neugodnih pogojev v okolici (na primer zaradi neposrednega sončnega sevanja) zmanjša.
B) pri 20-25°C
C) Navedene vrednosti veljajo pri normalnih do ugodnih pogojih okolice (npr. brez tresljajev, megle, dima ali neposredne sončne svetlobe). Po močnejših temperaturnih nihanjih lahko pride do odklonov natančnosti.
D) Nastane samo neprevodna umazanija, vendar lahko kljub temu občasno pride do prevodnosti, ki jo povzroči kondenzat.
Za nedvoumno identifikacijo vaše merilne naprave služi serijska številka (9) na tipski ploščici.
Namestitev
Namestitev/menjava baterij
Za delovanje merilne naprave priporočamo uporabo alkalno-manganovih baterij.
Po potrebi obrnite magnetno vrtljivo držalo (3) na stran, tako da se pokrov predala za baterije (6) odpre.
Za odpiranje pokrova predala za baterije (6) pritisnite na zapah pokrova (5) in snemite pokrov predala za baterije. Vstavite bateriji.
Pri tem pazite na pravilno polariteto baterij, ki mora ustrezati skici na notranji strani predala za bateriji.
Znova namestite pokrov predala za baterije (6) in ga pritisnite na označeni strani čez blokado (5).
S praznjenjem baterij se počasi zmanjšuje tudi svetlost laserskih točk.
Če so baterije skoraj prazne, laserske točke utripajo 5× na minuto.
Če so baterije prazne, laserske točke še enkrat utripnejo, preden se merilna naprava izklopi.
Bateriji vedno zamenjajte sočasno. Uporabljajte zgolj baterije istega proizvajalca z enako zmogljivostjo.
Če merilne naprave dalj časa ne boste uporabljali, iz nje odstranite bateriji. Pri daljšem skladiščenju merilne naprave lahko baterije korodirajo in se samodejno izpraznijo.
Delovanje
Uporaba
▶ Merilno napravo zavarujte pred vlago in neposrednim sončnim sevanjem.
Merilne naprave ne izpostavljajte ekstremnim temperaturam ali temperaturnim nihanjem. Merilne naprave na primer ne puščajte dalj časa v avtomobilu. V primeru večjih temperaturnih nihanj pustite, da se merilna naprava ohladi, pred nadaljevanjem dela pa vedno preverite natančnosti (glejte „Preverjanje natančnosti merilne naprave“, Stran 300).
Pri ekstremnih temperaturah ali temperaturnih nihanjih se lahko zmanjša natančnost delovanja merilne naprave.
▶ Preprečite močne udarce v merilno napravo in padce na tla. Po močnih zunanjih vplivih na merilno napravo morate pred nadaljevanjem dela vedno izvesti preverjanje natančnosti (glejte „Preverjanje natančnosti merilne naprave“, Stran 300).
Med transportom izklopite merilno napravo. Ob izklopu se nihajna enota zapahne, saj bi se sicer pri močnem premikanju lahko poškodovala.
Vklop/izklop
Za vklop merilne naprave stikalo za vklop/izklop (2) potisnite v položaj ON. Merilna naprava takoj po vklopu iz izstopnih odprtin (1) začne oddajati laserske žarke.
▶ Laserskega žarka ne usmerjajte v osebe ali živali in ne glejte vanj, tudi ne iz večje razdalje.
Za izklop merilne naprave stikalo za vklop/izklop (2) potisnite v položaj OFF. Ob izklopu se nihajna enota zapahne.
Vklopljene merilne naprave nikoli ne puščajte brez nadzora. Po uporabi jo izklopite. Laserski žarek lahko zaslepi druge osebe.
300 | Slovenščina
Pri prekoračitvi najvišje dovoljene delovne temperature 45 °C se naprava izklopi, da zaščiti lasersko diodo. Po ohladitvi je merilna naprava spet pripravljena za delovanje in jo lahko ponovno vklopite.
Samodejni izklop
Merilna naprava se po 60 min delovanja samodejno izklopi.
Samodejni izklop se ponastavi na 60 min, će je vklopljena merilna naprava zunaj območja samodejnega niveliranja (laserske točke trajno utripajo).
Samodejno niveliranje
Postavite merilno orodje na vodoravno, trdno podlogo ali ga pritrdite na stojalo (11).
Če želite uporabiti spodnjo lasersko točko, obrnite merilno napravo za magnetno vrtljivo držalo (3) tako, da bo laserska točka vidna na tleh.
Po vklopu samodejno niveliranje samodejno izravna neravnine znotraj območja samodejnega niveliranja do odklona ±4°. Niveliranje je zaključeno, ko laserske točke trajno svetijo in se ne premikajo več.
Laserske točke začnejo trajno hitro utripati, će samodejno niveliranje ni možno, npr. ker stojna ravnina merilne naprave od vodoravnice odstopa več kot 4°.
V tem primeru merilno napravo postavite v vodoravni položaj in počakajte na samodejno niveliranje. Ko je merilna naprava znotraj območja samodejnega niveliranja ±4°, laserske točke trajno svetijo.
V primeru udarcev ali spremembe položaja med delovanjem merilna naprava samodejno ponovi niveliranje. Po vnovičnem niveliranju preverite položaj vodoravnih oz. navpičnih laserskih točk glede na referenčne točke, da bi se tako izognili napakam zaradi premika merilne naprave.
Preverjanje natančnosti merilne naprave
Vplivi na natančnost
Na natančnost niveliranja najbolj vpliva temperatura okolice. Še posebej temperaturne spremembe, ki potekajo od tal navzgor, lahko povzročijo odklanjanje laserskega žarka.
Glede na to, da je slojevitost temperature pri tleh največja, je treba merilno napravo pri meritvah razdalj, ki presegajo 20 m, vedno namestiti na stojalo. Poleg tega merilno napravo po možnosti postavite na sredino delovne površine.
Poleg zunanjih vplivov lahko odstopanja povzročajo tudi vplivi, ki so odvisni od posamezne naprave (kot so npr. padci ali močnejši udarci). Zato pred vsakim začetkom dela najprej preverite natančnost niveliranja.
Če merilna naprava pri preverjanju prekorači največje odstopanje, jo mora popraviti servisna služba Bosch.
Preverjanje vodoravne nivelirne natančnosti
Za preverjanje potrebujete prosto merilno območje dolžine 5 m na trdni podlagi med dvema stenama A in B.

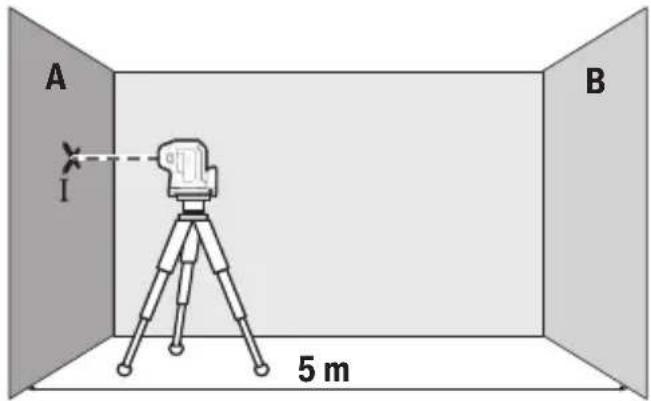

- Merilno napravo namestite blizu stene A na stojalo ali jo postavite na trdno, ravno podlogo. Vključite merilno napravo.
– Vodoravni laserski žarek, ki poteka vzporedno z vzdolžno osjo merilne naprave, usmerite v bližnjo steno A in pustite, da se merilna naprava uravna. Označite sredino laserske točke na steni (točka I).


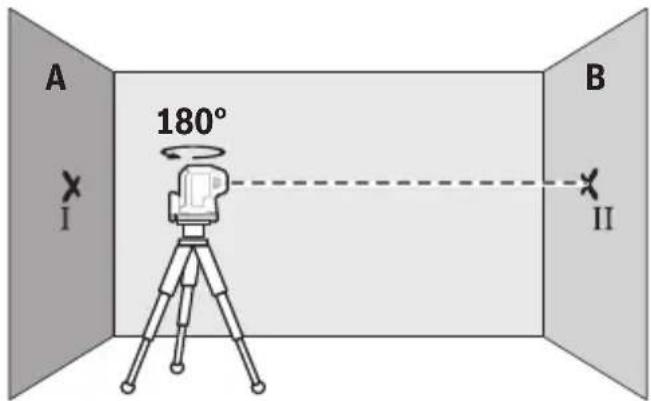

A 180° I B II- Merilno napravo obrnite za 180°, počakajte, da se uravna in označite sredino točke laserskega žarka na nasprotni steni B (točka II).

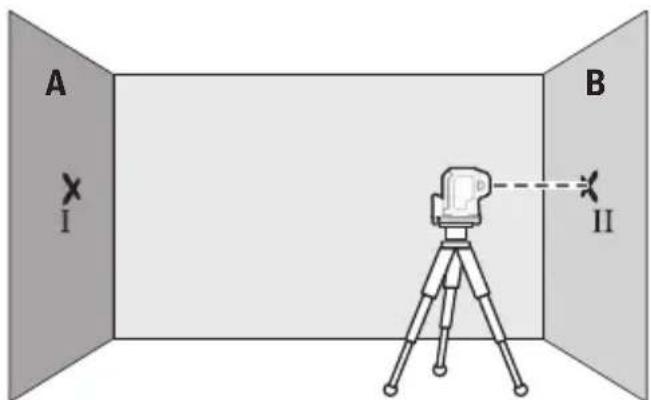

- Merilno napravo brez vrtenja namestite v bližino stene B, jo vklopite in dovolite, da se uravna.
302 | Slovenščina
- Višino merilne naprave (s stojalom ali po potrebi s podlaganjem) naravnajte tako, da sredina točke laserskega žarka sovpada s točko II, ki ste jo pred tem označili na steni B.


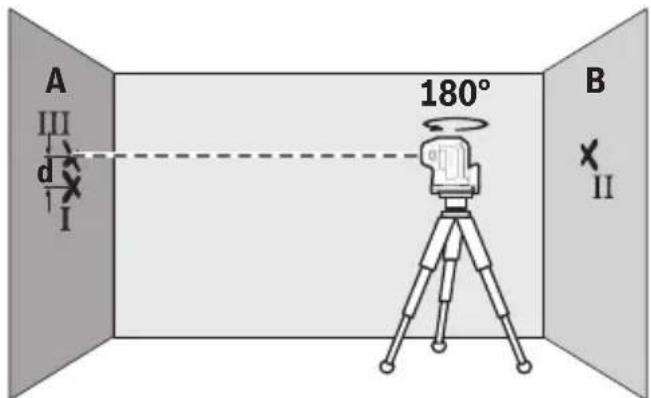

A III d I 180° B II- Merilno napravo zavrtite za 180°, ne da bi pri tem spremenili višino. Počakajte, da se merilna naprava uravna in označite sredino točke laserskega žarka na steni A (točka III). Pazite na to, da bo točka III nameščena čim bolj navpično nad oz. pod točko I.
- Razlika d označenih točk I in III na steni A pomeni dejansko višinsko odstopanje merilne naprave po vzdolžni osi.
Največje dovoljeno odstopanje na merilni razdalji 2 × 5 m = 10 m znaša:
10 m × ±0,35 mm/m = ±3,5 mm. Razlika d med točkama I in III sme znašati največ 3,5 mm.
GPL 5 G: ponovite postopek merjenja za oba stranska laserska žarka, ki potekata vzdolž prečne osi merilne naprave. Za to merilno napravo pred postopkom merjenja obrnite za 90° v desno oz. v levo.
Preverjanje natančnosti navpičnice
Za preverjanje potrebujete prosto merilno razdaljo na trdni podlogi z razdaljo pribl.

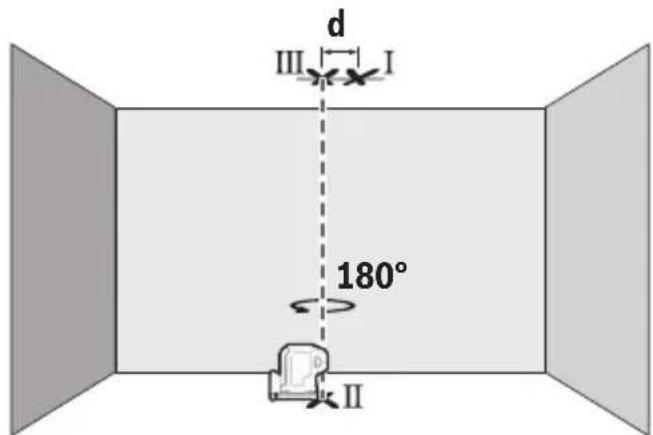

– Označite sredino zgornje laserske točke na stropu (točka I). Poleg tega označite tudi sredino spodnje laserske točke na tleh (točka II).
- Merilno napravo zavrtite za 180°. Postavite jo tako, da bo sredina spodnje laserske točke ležala na pravkar označeni točki II. Pustite merilno napravo, da se uravna. Označite sredino zgornje laserske točke (točka III).
- Razlika d obeh označenih točk I in III na stropu pomeni dejansko odstopanje merilne naprave od navpičnice.
Največje dopustno odstopanje izračunate na naslednji način: dvojna razdalja med tlemi in stropom × 0,35 mm/m.
304 | Slovenščina
Primer: pri razdalji med tlemi in stropom 2,5 m sme največje dopustno odstopanje znašati
2 × 2,5 m × ± 0,35 mm/m = ± 1,75 mm. Točki I in III smeta biti zato oddaljeni največ 1,75 mm.
Navodila za delo
▶ Za označevanje uporabite vedno samo sredino laserske točke. Velikost laserske točke se z oddaljenostjo spreminja.
Delo s stojalom (pribor)
Stojalo vam zagotavlja stabilno, po višini nastavljivo merilno podlago. Merilno napravo z nastavkom za stojalo 1/4" (4) namestite na navoj stojala (11) ali običajnega stojala za fotoaparate. Merilno napravo privijte z vijakom za pritrditev na stojalo.
Pred vklopom merilne naprave morate grobo naravnati stojalo.
Pritrditev z magnetnim vrtljivim držalom (glejte slike A-B)
Z vgrajenim magnetnim vrtljivim držalom (3) lahko merilno napravo pritrdite na kovinske površine.
▶ Ko vrtljivo držalo pritrjujete na površine, pazite, da se s prsti ne dotaknete zadnje strani magnetnega vrtljivega držala. Zaradi moči magnetov (7) lahko pride do ukleščenja prstov.
Preden merilno napravo vklopite, z roko poravnajte magnetno vrtljivo držalo (3).
Zavrtite merilno napravo za magnetno vrtljivo držalo (3), da bo spodnja laserska točka vidna ali pa da boste z vodoravno lasersko točko prenašali višine. Merilno napravo zaskočite na vrtljivo stikalo, če jo izklopite in prenašate (glejte sliko B).
Očala za opazovanje laserskega žarka (pribor)
Očala za opazovanje laserskega žarka filtrirajo svetlobo okolice. Tako se očesu zdi, da je svetloba laserja svetlejša.
▶ Očal za opazovanje laserskega žarka (dodatna oprema) ne uporabljajte kot zaščitna očala. Očala za opazovanje laserskega žarka so namenjena boljšemu zaznavanju laserskega žarka. Ne nudijo zaščite pred laserskimi žarki.
▶ Očal za opazovanje laserskega žarka (dodatna oprema) ne uporabljajte kot sončna očala v prometu. Očala za opazovanje laserskega žarka ne omogočajo popolne UV-zaščite, obenem pa zmanjšujejo zaznavanje barv.
Primeri dela (glejte slike C–E)
Primeri za različne načine uporabe merilne naprave so na straneh s shematskimi prikazi.
Vzdrževanje in servisiranje
Vzdrževanje in čiščenje
Merilna naprava naj bo vedno čista.
Merilne naprave nikoli ne potapljajte v vodo ali v druge tekočine.
Umazanijo obrišite z vlažno, mehko krpo. Ne uporabljajte čistilnih sredstev ali topil.
Še posebej redno čistite površine ob izstopni odprtini laserja in pazite, da krpa ne bo puščala vlaken.
Merilno napravo skladiščite in transportirajte samo v priloženi zaščitni torbici (12).
Merilno napravo na popravilo pošljite v zaščitni torbici (12).
Servisna služba in svetovanje uporabnikom
Servis vam bo dal odgovore na vaša vprašanja glede popravila in vzdrževanja izdelka ter nadomestnih delov. Tehnične skice in informacije glede nadomestnih delov najdete na:
www.bosch-pt.com
Boscheva skupina za svetovanje pri uporabi vam bo z veseljem odgovorila na vprašanja o naših izdelkih in pripadajočem priboru.
Ob vseh vprašanjih in naročilih rezervnih delov nujno sporočite 10-mestno številko na tipski ploščici izdelka.
Slovensko
Robert Bosch d.o.o.
Verovškova 55a
1000 Ljubljana
Tel.: +00 803931
Fax: +00 803931
Mail : servis.pt@si.bosch.com
www.bosch.si
Naslove drugih servisnih mest najdete na povezavi:
Merilnih naprav in baterij ne smete odvreči med gospodinjske odpadke!
306 | Hrvatski
Zgolj za države Evropske unije:
V skladu z Direktivo 2012/19/EU o odpadni električni in elektronski opremi in njenim prenosom v nacionalno zakonodajo se morajo odslužene merilne naprave zbirati ločeno in odstraniti na okolju prijazen način. Prav tako se morajo v skladu z Direktivo 2006/66/ES pokvarjene ali odslužene akumulatorske baterije in baterije za enkratno uporabo zbirati ločeno in odstraniti na okolju prijazen način.
Odpadna električna in elektronska oprema, ki ni zavržena strokovno, lahko negativno vpliva na okolje in zdravje ljudi, saj morda vsebuje nevarne snovi.
