| Typ výrobku | Bodový laserový nivelační přístroj |
| Značka | Bosch |
| Model | GPL 3 G Professional |
| Dosah | 30 m |
| Přesnost nivelace (mimo spodní bod) | ±0,35 mm/m |
| Přesnost nivelace (spodní bod) | ±0,7 mm/m |
| Rozsah samočinné nivelace | ±4° |
| Doba nivelace | < 4 s |
| Třída laseru | 2 |
| Typ laseru | 500-540 nm, < 1 mW |
| Napájení | 2 baterie 1,5 V LR6 (AA) |
| Výdrž | 8 h |
| Hmotnost | 0,35 kg |
| Rozměry (D × Š × V) | 115 × 50 × 113 mm |
| Stupeň krytí | IP 65 |
| Závit pro stativ | 1/4" |
| Provozní teplota | -10 °C až +45 °C |
| Skladovací teplota | -20 °C až +70 °C |
| Hlavní funkce | Promítání horizontálních, vertikálních a olovnicových laserových bodů; automatická nivelace; automatické vypnutí po 60 min |
| Magnetický držák | Integrovaný magnetický otočný držák |
| Dodávané příslušenství | Ochranné pouzdro, varovný štítek ve více jazycích (laserové brýle a stativ jako volitelné příslušenství) |
| Údržba a čištění | Čistěte měkkým vlhkým hadříkem; neponořujte; pravidelně čistěte výstupní oblast laseru bez žmolků; skladujte v ochranném pouzdře |
| Bezpečnostní pokyny | Nedívejte se přímo do laserového paprsku; nesměřujte na osoby nebo zvířata; používejte pouze originální náhradní díly; během přepravy přístroj vypněte |
| Poprodejní servis | Oprava v autorizovaném servisu Bosch; náhradní díly dostupné na www.bosch-pt.com |
Často kladené otázky - GPL 3 G Professional Professional BOSCH
Dotazy uživatelů ohledně GPL 3 G Professional Professional BOSCH
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Laserová vodováha ve formátu PDF zdarma! Najděte svůj návod GPL 3 G Professional Professional - BOSCH a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. GPL 3 G Professional Professional značky BOSCH.
NÁVOD K OBSLUZE GPL 3 G Professional Professional BOSCH
cs Původní návod k použivání
sk Povočny navod na pouzitie

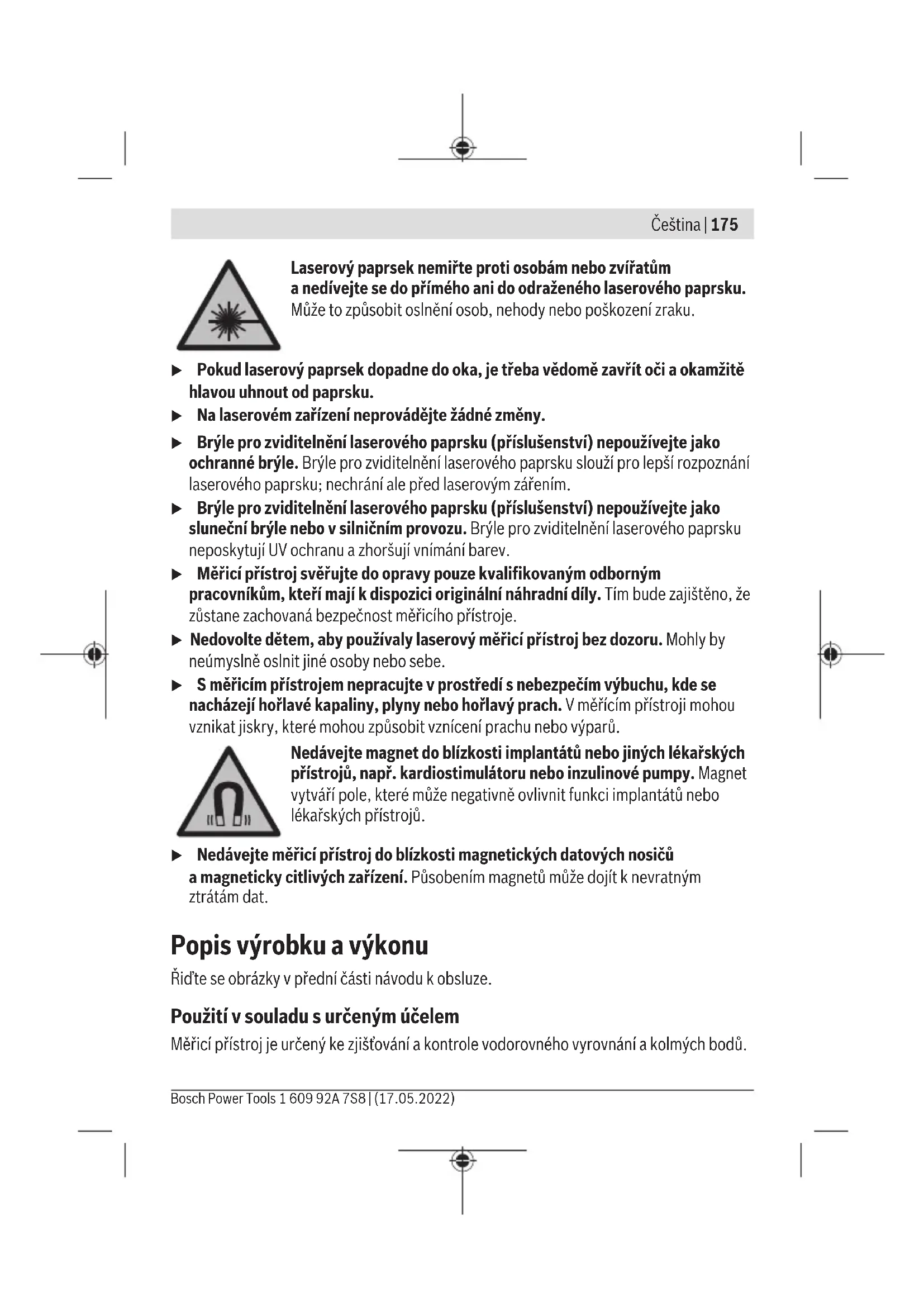

Bezpečnostní upozornění
Aby byla zajištěna bezpečná a spolehlivá práce s měřicím přístrojem, je nutné si přečíst a dodržovat veškeré pokyny.
Pokud se měřicí přístroj nepoužívá podle těchto pokynů, může to negativně ovlivnit ochranná opatření, která jsou integrovaná v měřicím přístroji. Nikdy nesmíte dopustit, aby byly výstražné
štítky na měřicím přístroji nečitelné. TYTO POKYNY DOBŘE USCHOVEJTE, A POKUD BUDETE MĚŘICÍ PŘÍSTROJ PŘEDÁVAT DÁLE, PŘILOŽTE JE.
Pozor – pokud se používají jiná než zde uvedená ovládací nebo seřizovací zařízení nebo se provádějí jiné postupy, může to mít za následek vystavení nebezpečnému záření.
▶ Měřicí přístroj se dodává s výstražným štítkem laseru (je označený na vyobrazení měřicího přístroje na stránce s obrázky).
▶ Pokud není text výstražného štítku ve vašem národním jazyce, přelepte ho před prvním uvedením do provozu přiloženou nálepkou ve vašem jazyce.
Laserový paprsek nemiřte proti osobám nebo zvířatům a nedívejte se do přímého ani do odraženého laserového paprsku.
Může to způsobit oslnění osob, nehody nebo poškození zraku.
▶ Pokud laserový paprsek dopadne do oka, je třeba vědomě zavřít oči a okamžitě hlavou uhnout od paprsku.
▶ Na laserovém zařízení neprovádějte žádné změny.
Brýle pro zviditelnění laserového paprsku (příslušenství) nepoužívejte jako ochranné brýle. Brýle pro zviditelnění laserového paprsku slouží pro lepší rozpoznání laserového paprsku; nechrání ale před laserovým zářením.
Brýle pro zviditelnění laserového paprsku (příslušenství) nepoužívejte jako sluneční brýle nebo v silničním provozu. Brýle pro zviditelnění laserového paprsku neposkytují UV ochranu a zhoršují vnímání barev.
▶ Měřicí přístroj svěřujte do opravy pouze kvalifikovaným odborným pracovníkům, kteří mají k dispozici originální náhradní díly. Tím bude zajištěno, že zůstane zachovaná bezpečnost měřicího přístroje.
▶ Nedovolte dětem, aby používaly laserový měřicí přístroj bez dozoru. Mohly by neúmyslně oslnit jiné osoby nebo sebe.
S měřicím přístrojem nepracujte v prostředí s nebezpečím výbuchu, kde se nacházejí hořlavé kapaliny, plyny nebo hořlavý prach. V měřicím přístroji mohou vznikat jiskry, které mohou způsobit vznícení prachu nebo výparů.
Nedávejte magnet do blízkosti implantátů nebo jiných lékařských přístrojů, např. kardiostimulátoru nebo inzulinové pumpy. Magnet vytváří pole, které může negativně ovlivnit funkci implantátů nebo lékařských přístrojů.
Nedávejte měřicí přístroj do blízkosti magnetických datových nosičů a magneticky citlivých zařízení. Působením magnetů může dojít k nevratným ztrátám dat.
Řid'te se obrázky v přední části návodu k obsluze.
Použití v souladu s určeným účelem
Měřicí přístroj je určený ke zjištování a kontrole vodorovného vyrovnání a kolmých bodů.
176 | Čeština
Měřicí přístroj je vhodný pro používání ve vnitřních a venkovních prostorech.
Zobrazené součásti
Číslování zobrazených komponent se vztahuje na zobrazení měřicího přístroje na obrázkové straně.
(1) Výstupní otvor laserového paprsku
(2) Vypínač
(3) Magnetický otočný držák
(4) Stativový závit 1/4"
(5) Aretace krytu přihrádky pro baterie
(6) Kryt přihrádky pro baterie
(7) Magnet
(8) Varovný štítek laseru
(9) Sériové číslo
(10) Brýle pro zviditelnění laserového paprsku ^a)
(11) Stativ ^a)
(12) Ochranné pouzdro ^a)
a) Zobrazené nebo popsané příslušenství nepatří k standardnímu obsahu dodávky. Kompletní příslušenství naleznete v našem programu příslušenství.
Technické údaje
| Bodový laser GPL 3 G | |
| Bodový laser GPL 5 G | |
| Číslo zboží GPL 3 G | 3 601 K66 N.. |
| Číslo zboží GPL 5 G | 3 601 K66 P.. |
| Pracovní dosahA) | 30 m |
| Přesnost nivelace (kromě laserového bodu dolů)B)C) | ±0,35 mm/m |
| Přesnost nivelace (laserový bod dolů)B)C) | ±0,7 mm/m |
| Rozsah samonivelace ±4° | |
| Doba nivelace < 4 s | |
| Provozní teplota -10 °C až +45 °C | |
| Skladovací teplota -20 °C až +70 °C | |
1 609 92A 7S8 | (17.05.2022) Bosch Power Tools
Čeština | 177
Bodový laser GPL 3 G
Bodový laser GPL 5 G
Max. nadmořská výška pro použití 2 000 m
Relativní vlhkost vzduchu max. 90 %
Stupeň znečištění podle IEC 61010-1 2
Třída laseru 2
Typ laseru 500–540 nm, < 1 mW
C_6 1
Divergence 0,8 mrad (plný úhel)
Stativový závit 1/4"
Baterie 2 × 1,5 V LR6 (AA)
Doba provozu ^B) 8 h
Hmotnost podle 0,35 kg
EPTA-Procedure 01:2014
Rozměry (délka × šířka × výška) 115 × 50 × 113 mm
Stupeň krytí IP 65
A) Pracovní oblast může být zmenšena nepříznivými podmínkami prostředí (např. přímé sluneční záření).
B) při 20-25°C
C) Uvedené hodnoty platí za předpokladu normálních až příznivých podmínek prostředí (např. bez vibrací, bez mlhy, bez kouře, bez přímého slunečního záření). Po velkém kolísání teploty může dojít k odchylkám přesnosti.
D) Vyskytuje se pouze nevodivé znečištění, přičemž příležitostně se ale očekává dočasná vodivost způsobená orosením.
K jednoznačné identifikaci měřicího přístroje slouží sériové číslo (9) na typovém štítku.
Montáž
Vložení/výměna baterií
Pro provoz měřicího přístroje doporučujeme použít alkalicko-manganové baterie.
Případně otočte magnetický otočný držák (3) na stranu, aby byl kryt přihrádky pro baterie (6) volně přístupný.
Pro otevření krytu přihrádky pro baterie (6) stiskněte aretaci (5) nahoru a kryt přihrádky pro baterie sejměte. Vložte baterie.
178 | Čeština
Přitom dodržujte správnou polaritu podle vyobrazení na vnitřní straně přihrádky baterie. Znovu nasad'te kryt přihrádky pro baterie (6) a zatlačte ho na označeném místě přes aretaci (5).
S vybíjením baterií se pomalu snižuje jas laserových bodů.
Když jsou baterie téměř vybité, blikají laserové body 5× za minutu.
Když jsou baterie vybité, laserové body ještě jednou zablikají, než se měřicí přístroj vypne.
Vždy vyměňujte všechny baterie současně. Používejte pouze baterie od jednoho výrobce a se stejnou kapacitou.
Když měřicí přístroj delší dobu nepoužíváte, vyjměte z něj baterie. Při delším skladování v měřicím přístroji mohou baterie zkorodovat a samy se vybít.
Provoz
Uvedení do provozu
▶ Chraňte měřicí přístroj před vlhkem a přímým slunečním zářením.
▶ Nevystavujte měřicí přístroj extrémním teplotám nebo kolísání teplot.
Nenechávejte ho např. delší dobu ležet v autě. Při větším kolísání teploty nechte měřicí přístroj nejprve vytemperovat a před další prací proved'te vždy kontrolu přesnosti (viz „Kontrola přesnosti měřicího přístroje“, Stránka 179).
Při extrémních teplotách nebo teplotních výkyvech může být omezena přesnost přístroje.
▶ Chraňte měřicí přístroj před prudkými nárazy nebo pádem. Pokud byl měřicí přístroj vystavený působení silných vnějších vlivů, měli byste před další prací provést kontrolu přesnosti (viz „Kontrola přesnosti měřicího přístroje“, Stránka 179).
▶ Pred prepravou měřicí prístroj vypněte. Při vypnutí se kyvná jednotka zajistí, při prudkých pohybech se jinak může poškodit.
Zapnutí a vypnutí
Pro zapnutí měřicího přístroje posuňte vypínač (2) do polohy ON. Měřicí přístroj promítá ihned po zapnutí z výstupních otvorů (1) laserové paprsky.
▶ Nemiřte laserový paprsek na osoby nebo zvířata a nedívejte se sami do něj, a to ani z větší vzdálenosti.
Pro vypnutí měřicího přístroje posuňte vypínač (2) do polohy OFF. Při vypnutí se zablokuje kyvadlová jednotka.
▶ Nenechávejte zapnutý měřicí přístroj bez dozoru a po použití ho vypněte. Mohlo by dojít k oslnění jiných osob laserovým paprskem.
Při překročení maximální připustné provozní teploty 45 °C dojde k vypnutí kvůli ochraně laserové diody. Po vychladnutí je měřicí přístroj opět připravený k provozu a lze ho znovu zapnout.
Automatické vypnutí
Měřicí přístroj se době provozu 60 min automaticky vypne.
Automatické vypnutí se na 60 min resetuje, když se zapnutý měřicí přístroj nachází mimo samonivelační rozsah (laserové body nepřetržitě blikají).
Automatická nivelace
Postavte měřicí přístroj na pevný vodorovný podklad nebo ho upevněte na stativ (11).
Pro použití dolního laserového bodu otočte měřicí přístroj v magnetickém otočném držáku (3) tak, aby byl laserový bod vidět na zemi.
Po zapnutí automatická nivelace automaticky vyrovná nerovnosti v samonivelačním rozsahu ±4°. Nivelace je dokončená, jakmile laserové body nepřetržitě svítí a již se nepohybují.
Pokud není možné provést automatickou nivelaci, např. protože plocha, na které měřicí přístroj stojí, je odchýlená od vodorovné roviny o více než 4°, laserové vody nepřetržitě rychle blikají.
V takovém prípadě postavte měřicí prístroj vodorovně a počkejte na samonivelaci. Jakmile se měřicí prístroj nachází v samonivelačním rozsahu ±4°, laserové body nepřetržitě svítí.
Při otřesech nebo změnách polohy během provozu se měřicí přístroj opět automaticky zniveluje. Po opětovné nivelaci zkontroluje polohu vodorových, resp. svislých laserových bodů vzhledem k referenčním bodům, aby vlivem přesunutí měřicího přístroje nedošlo k chybě.
Kontrola presnosti měřicího přístroje
Vlivy na presnost
Největší vliv má teplota prostředí. Laserový paprsek mohou vychýlit zejména rozdíly teplot od podlahy směrem nahoru.
Protože teplotní stratifikace je největší blízko podlahy, měli byste měřicí přístroj od měřicí dráhy 20 m vždy namontovat na stativ. Kromě toho postavte měřicí přístroj podle možností doprostřed pracovní plochy.
Kromě vnějších vlivů mohou odchylky způsobovat také specifické vlivy (např. pád nebo prudké nárazy). Proto před začátkem každé práce zkontrolujte presnost nivelace.
Pokud měřicí přístroj při jedné z kontrol překročí maximální odchylku, nechte ho opravit v servisu Bosch.
180 | Čeština
Kontrola vodorovné presnosti nivelace
Pro kontrolu potřebujete volnou měřicí dráhu 5 m na pevném podkladu mezi dvěma stěnami A a B.

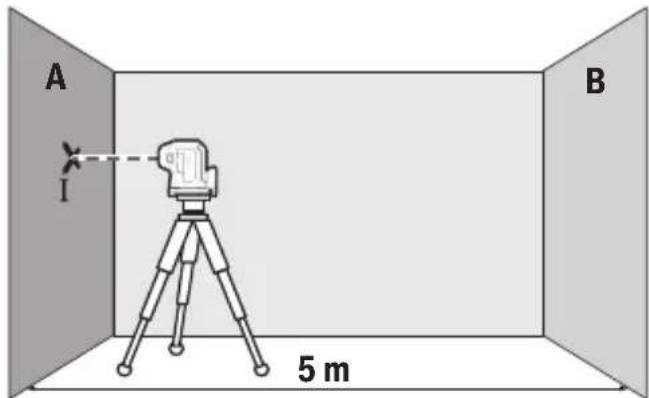

– Namontujte měřicí přístroj blízko stěny A na stativ nebo ho položte na pevný, rovný podklad. Zapněte měřicí přístroj.
– Namiřte vodorovný laserový paprsek, který probíhá souběžně s podélnou osou měřicího přístroje, na blízkou stěnu A. Nechte měřicí přístroj znivelovat. Označte střed laserového bodu na stěně (bod I).


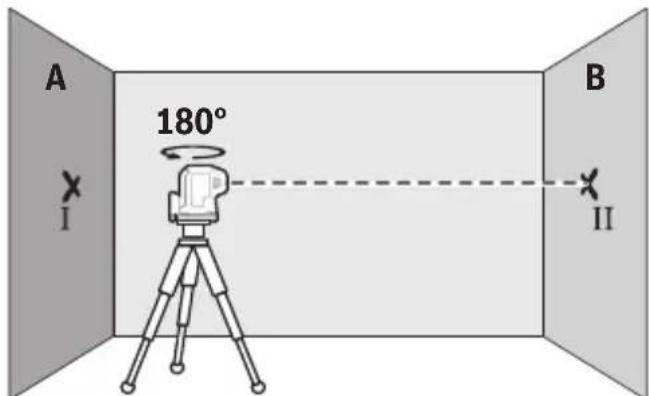

A 180° I B II- Otočte měřicí přístroj o 180°, nechte ho znivelovat a označte střed laserového paprsku na protilehlé stěně B (bod II).
- Umístěte měřicí přístroj – aniž byste ho otočili – blízko u stěny B, zapněte ho a nechte ho znivelovat.
Čeština | 181


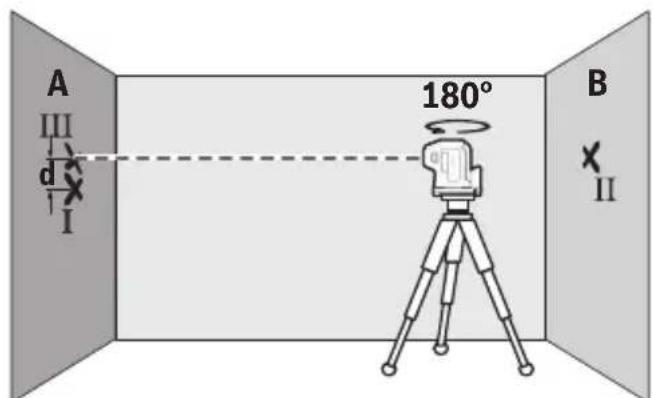

A III d I 180° B II- Otočte měřicí přístroj o 180°, aniž byste změnili výšku. Nechte ho znivelovat a označte střed laserového paprsku na stěně A (bod III). Dbejte na to, aby byl bod III pokud možno svisle nad, resp. pod bodem I.
- Rozdíl d mezi oběma označenými body I a III na stěně A udává skutečnou výškovou odchylku měřicího přístroje podél podélné osy.
U měřicí dráhy 2 × 5 m = 10 m činí maximální připustná odchylka:
10 m × ±0,35 mm/m = ±3,5 mm. Rozdíl d mezi body I a III smí tedy činit maximálně 3,5 mm.
GPL 5 G: Zopakujte měření pro oba boční laserové paprsky, které probíhají podél příčné osy měřicího přístroje. Měřicí přístroj před začátkem měření otočte o 90° po směru, resp. proti směru hodinových ručiček.
Kontrola presnosti kolmice
Pro kontrolu potřebujete volnou měřicí dráhu na pevném podkladu se vzdáleností cca 2,5 m mezi podlahou a stropem.
Bosch Power Tools 1 609 92A 7S8 | (17.05.2022)
182 | Čeština
- Postavte měřicí přístroj na zem. Měřicí přístroj zapněte a otočte ho na magnetickém otočném držáku (3) tak, aby byl dolní laserový bod vidět na zemi. Nechte měřicí přístroj znivelovat.


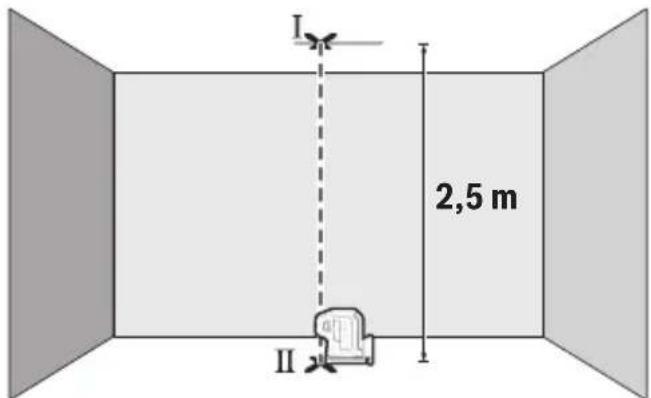

I 2,5 m II– Označte střed horního laserového bodu na stropě (bod I). Kromě toho označte střed dolního laserového bodu na podlaze (bod II).

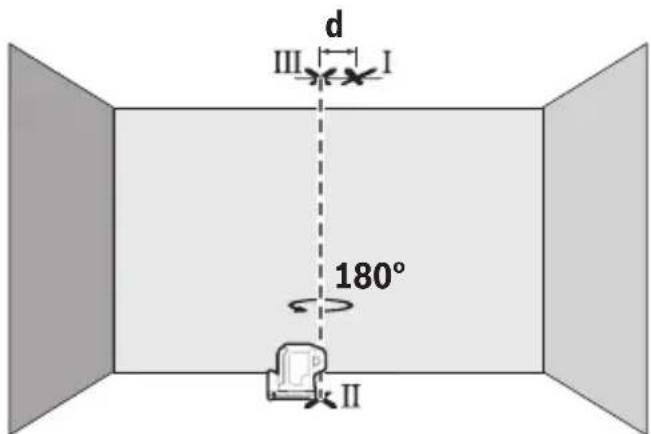

- Měřicí přístroj otočte o 180°. Umístěte ho tak, aby se střed dolního laserového bodu shodoval s již označeným bodem II. Nechte měřicí přístroj znivelovat. Označte střed horního laserového bodu (bod III).
- Rozdíl d mezi oběma označenými body I a III na stropě udává skutečnou odchylku měřicího přístroje od svislé roviny.
Maximální přípustnou odchylku vypočítáte následovně:
dvojnásobná vzdálenost mezi podlahou a stropem × 0,35 mm/m.
Příklad: Při vzdálenosti mezi podlahou a stropem 2,5 m smí maximální odchylka činit
2 × 2,5 m × ± 0,35 mm/m = ± 1,75 mm. Body I a III smí tedy být maximálně 1,75 mm od sebe.
Pracovní pokyny
▶ Pro označení používejte vždy pouze střed laserového bodu. Velikost laserového bodu se mění se vzdáleností.
Práce se stativem (příslušenství)
Stativ poskytuje stabilní, výškově přestavitelný měřicí základ. Nasad'te měřicí přístroj 1/4" stativovým závitem (4) na závit stativu (11) nebo běžného fotografického stativu.
Pomocí zajišťovacího šroubu stativu měřicí přístroj přišroubujte.
Než zapnete měřicí přístroj, stativ nahrubo vyrovnejte.
Upevnění pomocí magnetického otočného držáku (viz obrázky A-B)
Pomocí integrovaného magnetického otočného držáku (3) můžete měřicí přístroj upevnit na magnetické materiály.
Když připevňujete otočný držák na povrch, nedávejte prsty na zadní stranu magnetického otočného držáku. Vlivem silné přitažlivé síly magnetů (7) může dojít k uskřípnutí prstů.
Než měřicí přístroj zapnete, magnetický otočný držák (3) nahrubo vyrovnejte.
Otáčejte měřicím přístroje na magnetickém otočném držáku (3) tak, aby byl viditelný dolní laserový bod nebo pro přenášení výšek pomocí vodorovného laserového bodu. Nechte měřicí přístroj znovu zaskočit v otočném držáku, když ho vypnete a budete ho přemistovat (viz obrázek B).
Brýle pro práci s laserem (příslušenství)
Brýle pro práci s laserem odfiltrují okolní světlo. Tím se jeví světlo laseru světlejší pro oko.
Brýle pro zviditelnění laserového paprsku (příslušenství) nepoužívejte jako ochranné brýle. Brýle pro zviditelnění laserového paprsku slouží pro lepší rozpoznání laserového paprsku; nechrání ale před laserovým zářením.
Brýle pro zviditelnění laserového paprsku (příslušenství) nepoužívejte jako sluneční brýle nebo v silničním provozu. Brýle pro zviditelnění laserového paprsku neposkytují UV ochranu a zhoršují vnímání barev.
Příklady práce (viz obrázky C–E)
Příklady možností použití měřicího přístroje naleznete na stránkách s obrázky.
Údržba a servis
Údržba a čištění
Udržujte měřicí přístroj vždy čistý.
Bosch Power Tools 1 609 92A 7S8 | (17.05.2022)
184 | Čeština
Měřicí přístroj neponořujte do vody nebo jiných kapalin.
Nečistoty otrěte vlhkým, měkkým hadříkem. Nepoužívejte čisticí prostředky nebo rozpouštědla.
Pravidelně čistěte zejména plochy na výstupním otvoru laseru a dávejte pozor na vlákna.
Měřicí přístroj skladujte a přepravujte pouze v ochranném pouzdru (12).
V prípadě opravy posílejte měřicí prístroj v ochranném pouzdru (12).
Zákaznická služba a poradenství ohledně použití
Zákaznická služba zodpoví vaše dotazy k opravě a údržbě vašeho výrobku a též k náhradním dílům. Rozkladové výkresy a informace o náhradních dílech najdete také na:
www.bosch-pt.com
V případě dotazů k našim výrobkům a příslušenství vám ochotně pomůže poradenský tým Bosch.
V případě veškerých otázek a objednávek náhradních dílů bezpodmínečně uved'te 10místné věcné číslo podle typového štítku výrobku.
Czech Republic
Robert Bosch odbytová s.r.o.
Na www.bosch-pt.cz si si můžete objednat opravu Vašeho stroje nebo náhradní díly online.
Další adresy servisů najdete na:
Měřící přístroje, příslušenství a obaly je třeba odevzdat k ekologické recyklaci.
Měřicí přístroje a baterie nevyhazujte do domovního odpadu!
Pouze pro země EU:
Podle evropské směrnice 2012/19/EU o odpadních elektrických a elektronických zařízeních a jejího provedení ve vnitrostátním právu se musí již nepoužitelné měřicí přístroje a podle evropské směrnice 2006/66/ES vadné nebo opotrebované akumulátory/baterie shromažďovat odděleně a odevzdat k ekologické recyklaci.
Při nesprávné likvidaci mohou odpadní elektrická a elektronická zařízení kvůli případnému obsahu nebezpečných látek poškodit životní prostředí a lidské zdraví.
Slovenčina
Bodový laser GPL 3 G
Bodový laser GPL 5 G
Měřicí přístroje a baterie nevyhazujte do domovního odpadu!
