| Typ produktu | Bodový laser |
| Značka | Bosch |
| Model | GPL 3 G Professional |
| Dosah | 30 m |
| Presnosť vyrovnania (mimo spodného bodu) | ±0.35 mm/m |
| Presnosť vyrovnania (spodný bod) | ±0.7 mm/m |
| Rozsah samovyrovnávania | ±4° |
| Čas vyrovnania | < 4 s |
| Trieda lasera | 2 |
| Typ lasera | 500–540 nm, < 1 mW |
| Napájanie | 2 batérie 1,5 V LR6 (AA) |
| Výdrž batérie | 8 h |
| Hmotnosť | 0,35 kg |
| Rozmery (D × Š × V) | 115 × 50 × 113 mm |
| Stupeň krytia | IP 65 |
| Závit na statív | 1/4" |
| Prevádzková teplota | -10 °C až +45 °C |
| Skladovacia teplota | -20 °C až +70 °C |
| Hlavné funkcie | Projekcia horizontálnych, vertikálnych a olovnicových laserových bodov; automatické vyrovnanie; automatické vypnutie po 60 minútach |
| Magnetický držiak | Integrovaný otočný magnetický držiak |
| Dodávané príslušenstvo | Ochranné puzdro, výstražný štítok vo viacerých jazykoch (okuliare na laser a statív voliteľné) |
| Údržba a čistenie | Čistite mäkkou vlhkou handričkou; neponárajte; pravidelne čistite oblasť výstupu lasera bez vlákien; skladujte v ochrannom puzdre |
| Bezpečnostné pokyny | Nenechajte sa pozerať priamo do laserového lúča; nemierte na osoby alebo zvieratá; používajte iba originálne náhradné diely; vypnite prístroj počas prepravy |
| Popredajný servis | Opravu vykonáva autorizované servisné stredisko Bosch; náhradné diely sú k dispozícii na www.bosch-pt.com |
Často kladené otázky - GPL 3 G Professional Professional BOSCH
Otázky používateľov k GPL 3 G Professional Professional BOSCH
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Laserová vodováha vo formáte PDF zadarmo! Nájdite svoj návod GPL 3 G Professional Professional - BOSCH a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. GPL 3 G Professional Professional značky BOSCH.
NÁVOD NA OBSLUHU GPL 3 G Professional Professional BOSCH

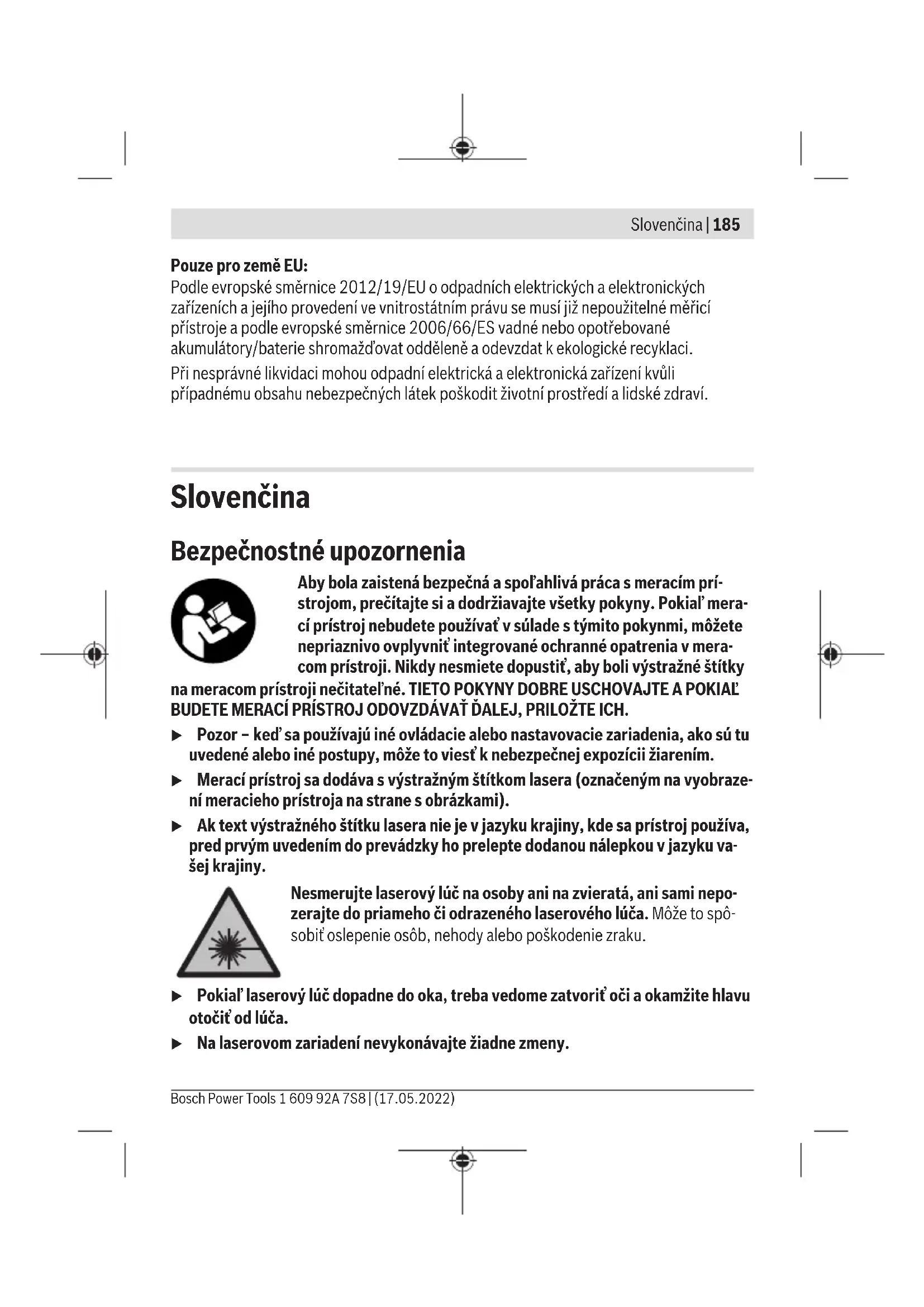

Slovenčina ...... Stránka 185
Popis výrobku a výkonu
Bezpečnostné upozornenia
Aby bola zaistená bezpečná a spol'ahlivá práca s meracím prístrojom, prečítajte si a dodržiavajte všetky pokyny. Pokial'merací prístroj nebudete používať v súlade s týmito pokynmi, môžete nepriaznivo ovplyvnit integrované ochranné opatrenia v meracom prístroji. Nikdy nesmiete dopustit', aby boli výstražné štítky
na meracom prístroji nečitatel'né. TIETO POKYNY DOBRE USCHOVAJTE A POKIAL' BUDETE MERACÍ PRÍSTROJ ODOVZDÁVAŤ ĎALEJ, PRILOŽTE ICH.
Pozor – ked’ sa používajú iné ovládacie alebo nastavovacie zariadenia, ako sú tu uvedené alebo iné postupy, môže to viest’ k nebezpečnej expozícii žiarením.
▶ Merací prístroj sa dodáva s výstražným štítkom lasera (označeným na vyobrazení meracieho prístroja na strane s obrázkami).
Ak text výstražného štítku lasera nie je v jazyku krajiny, kde sa prístroj používa, pred prvým uvedením do prevádzky ho prelepte dodanou nálepkou v jazyku vašej krajiny.
Nesmerujte laserový lúč na osoby ani na zvieratá, ani sami nepo- zerajte do priameho či odrazeného laserového lúča. Môže to spô- sobit oslepenie osôb, nehody alebo poškodenie zraku.
▶ Pokial' laserový lúč dopadne do oka, treba vedome zatvorit' oči a okamžite hlavu otočit' od lúča.
▶ Na laserovom zariadení nevykonávajte žiadne zmeny.
186 | Slovenčina
▶ Okuliare na zviditel'nenie laserového lúča (príslušenstvo) nepoužívajte ako ochranné okuliare. Okuliare na zviditel'nenie laserového lúča slúžia na lepšie rozpoznanie laserového lúča; nechránia však pred laserovým žiarením.
▶ Okuliare na zviditel'nenie laserového lúča (príslušenstvo) nepoužívajte ako slnečné okuliare alebo v cestnej doprave. Okuliare na zviditel'nenie laserového lúča neposkytujú úplnú UV ochranu a zhoršujú vnímanie farieb.
Opravu meracieho prístroja zverte len kvalifikovanému odbornému personálu, ktorý použiva originálne náhradné súčiastky. Tým sa zaručí, že bezpečnost meracieho prístroja zostane zachovaná.
Nedovol'te deťom používať laserový merací prístroj bez dozoru. Mohli by neúmy-selne spôsobít oslepenie iných osôb alebo seba samých.
▶ S meracím prístrojom nepracujte v prostredí s nebezpečenstvom výbuchu, v ktorom sa nachádzajú horl'avé kvapaliny, plyny alebo prach. V tomto meracom prístroji sa môžu vytvárať iskry, ktoré by mohli uvedený prach alebo výpary zapáliť.
Magnet nedávajte do blízkosti implantátov alebo iných medicínskych zariadení, ako sú napr. kardiostimulátory alebo inzulínové pumpy. Magnet vytvára magnetické pole, ktoré môže nepriaznivo ovplyvnit funkciu implantátov alebo medicínskych zariadení.
▶ Merací prístroj nedávajte do blízkosti magnetických dátových nosičov a magneticky citlivých zariadení. Následkom účinku magnetov by mohlo dôjst k nenávratnej strate uložených údajov.
Opis výrobku a výkonu
Prosím, všimnite si obrázky v prednej časti návodu na používanie.
Používanie v súlade s určením
Merací prístroj je určený na určovanie a kontrolu vodorovných línií a piat kolmíc.
Tento merací prístroj je vhodný na používanie v interiéri a exteriéri.
Vyobrazené komponenty
Číslovanie jednotlivých komponentov sa vztahuje na vyobrazenie meracieho prístroja na grafickej strane tohto Návodu na používanie.
(1) Výstupný otvor laserového lúča
(2) Vypínač
(3) Magnetický otočný držiak
(4) Uchytenie statívu 1/4"
(5) Aretácia veka priehradky na batérie
(6) Veko priehradky na batérie
(7) Magnet
(8) Výstražný štítok laserového prístroja
(9) Sériové číslo
(10) Okuliare na zviditel'nenie laserového lúča ^a)
(11) Statív ^a)
(12) Ochranné puzdro ^a)
a) Vyobrazené alebo opísané príslušenstvo nepatri do štandardného rozsahu dodávky. Kompletné príslušenstvo nájdete v našom sortimente príslušenstva.
Technické údaje
| Bodový laser GPL 3 G | |
| Bodový laser GPL 5 G | |
| Vecné číslo GPL 3 G | 3 601 K66 N.. |
| Vecné číslo GPL 5 G | 3 601 K66 P.. |
| Pracovná oblast ^A) | 30 m |
| Presnost nivelácie (okrem laserového bodu smerom dole) ^B)C) | ±0,35 mm/m |
| Presnost nivelácie (laserový bod smerom dole) ^B)C) | ±0,7 mm/m |
| Rozsah samonivelácie ±4° | |
| Doba nivelácie < 4 s | |
| Prevádzková teplota -10 °C až +45 °C | |
| Skladovacia teplota -20 °C až +70 °C | |
| Max. výška použitia nad referenčnou výškou 2 000 m | |
| Max. relatívna vlhkost vzduchu 90 % | |
| Stupeň znečistenia podľa IEC 61010-1 2 | D) |
| Trieda lasera 2 | |
| Typ lasera 500–540 nm, < 1 mW | |
Bosch Power Tools 1 609 92A 7S8 | (17.05.2022)
188 | Slovenčina
| C_6 | 1 |
| Divergencia 0,8 mrad (plný uhol) | |
| Uchytenie statívu 1/4" | |
| Batérie 2 × 1,5 V LR6 (AA) | |
| Doba prevádzky ^B) | 8 h |
| Hmotnosť podl’a | 0,35 kg |
| EPTA-Procedure 01:2014 | |
| Rozmery (dlžka × šírka × výška) 115 × 50 × 113 mm | |
| Stupeň ochrany IP 65 |
A) Pracovná oblast sa môže zredukovat nepriaznivými podmienkami okolia (napr. priame slnečné žiarenie).
B) pri 20-25°C
C) Uvedené hodnoty predpokladajú normálne až priaznivé podmienky okolia (napr. bez vibrácií, hmly, dymu, nepriameho slnečného žiarenia). Po silných teplotných výkyvoch môže dôjst k odchýlkam presnosti.
D) Vyskytuje sa len nevodivé znečistenie, pričom sa však príležitostne očakáva dočasná vodivost spôsobená kondenzáciou.
Na jednoznačnú identifikáciu vášho meracieho prístroja slúži sériové číslo (9) uvedené na typovom štítku.
Montáž
Vkladanie/výmena batérií
Na prevádzku meracieho prístroja sa odporúča používať alkalické mangánové batérie.
V prípade potreby otočte magnetický otočný držiak (3) nabok, aby bolo veko priehradky na batérie (6) volné.
Na otvorenie veka priehradky na batérie (6) zatlačte aretačný mechanizmus (5) smerom hore a odoberte veko priehradky na batérie. Vložte batérie.
Dávajte pritom pozor na správnu polaritu podl'a vyobrazenia na vnútornej strane priehradky na batérie.
Opät nasad'te veko priehradky na batérie (6) a pevne ho zatlačte na označenom mieste cez aretáciu (5).
Ked' batérie slabnú, jas laserových bodov sa pomaly znižuje.
Ak sú batérie takmer vybité, blikajú laserové body 5× za minútu.
Ak sú batérie vybité, laserové body zablikajú ešte raz a potom sa merací prístroj vypne. Vždy vymieňajte všetky batérie súčasne. Používajte len batérie od jedného výrobcu a s rovnakou kapacitou.
- Ak merací prístroj dlhší čas nepoužívate, batérie z neho vyberte. Batérie môžu pri dlhšom skladovaní v meracom prístroji korodovať a dochádza k ich samočinnému vybíjaniu.
Prevádzka
Uvedenie do prevádzky
▶ Merací prístroj chráňte pred vlhkom a pred priamym slnečným žiarením.
▶ Merací prístroj nevystavujte extrémnym teplotám alebo teplotným výkyvom.
Nenechávajte ho napríklad dlhší čas ležať v automobile. Pri väčších teplotných výkyvoch nechajte merací prístroj najprv zahriat a vždy vykonajte skúšku presnosti (pozri „Skúška presnosti meracieho prístroja“, Stránka 190).
Pri extrémnych teplotách alebo v prípade kolísania teplôt môže byť negatívne ovplyvnená presnosť meracieho prístroja.
Zabráňte silným nárazom alebo pádom meracieho prístroja. Pri silných vonkajších vplyvoch by ste mali pred d'alšou prácou vykonať skúšku presnosti meracieho prístroja (pozri „Skúška presnosti meracieho prístroja“, Stránka 190).
Ked' merací prístroj prepravujete, vypnite ho. Pri vypnutí sa výkyvná jednotka zablokuje, inak by sa mohla pri prudšom pohybe poškodit.
Zapínanie/vypínanie
Merací prístroj zapnete tak, že posuniete vypínač (2) do polohy ON. Merací prístroj okamžite po zapnutí vysiela laserové lúče z výstupných otvorov (1).
▶ Nesmerujte laserový lúč na osoby ani na zvieratá, ani sa sami nepozerajte do laserového lúča, dokonca ani z väčšej vzdialenosti.
Merací prístroj vypnete tak, že posuniete vypínač (2) do polohy OFF. Pri vypnutí sa výkyvná jednotka zablokuje.
Zapnutý merací prístroj nenechávajte bez dozoru a po použití ho vždy vypnite. Laserový lúč by mohol oslepiť iné osoby.
Pri prekročení maximálnej prípustnej prevádzkovej teploty 45 °C dôjde k vypnutiu z dôvodu ochrany laserovej diódy. Po vychladnutí je merací prístroj opät pripravený na prevádzku a možno ho znova zapnút.
Vypínacia automatika
Merací prístroj sa po 60 min prevádzky automaticky vypne.
190 | Slovenčina
Vypínacia automatika sa obnoví na 60 min, ked' sa zapnutý merací prístroj nachádza mimo rozsahu samonivelácie (laserové body trvalo blikajú).
Nivelačná automatika
Merací prístroj postavte na vodorovný, pevný podklad alebo ho upevnite na statív (11). Na použitie spodného laserového bodu otočte merací prístroj na magnetickom otočnom držiaku (3) tak, aby bol laserový bod viditel'ný na podlahe.
Nivelačná automatika po zapnutí automaticky vyrovná nerovnosti v rámci samonivelačného rozsahu ±4°. Nivelácia je ukončená, ked' laserové body trvalo svietia a už sa nepohy-bujú.
Ak nie je možná automatická nivelácia, napr. plocha na postavenie meracieho prístroja má odchýlku od horizontály viac ako 4°, laserové body blikajú v rýchlom slede.
V takomto prípade postavte merací prístroj vodorovne a počkajte na samoniveláciu.
Hned' ako sa merací prístroj nachádza v rámci samonivelačného rozsahu ±4°, laserové body svietia neprerušovane.
Pri otrasoch a zmenách polohy počas prevádzky sa merací prístroj znova automaticky vyniveluje. Po novej nivelácii skontrolujte polohu vodorovného, príp. zvislého laserového bodu vzhľadom na referenčné body, aby sa zabránilo chybám presunutím meracieho prístroja.
Skúška presnosti meracieho prístroja
Faktory ovplyvňujúce presnost'
Najväčší vplyv na presnosť merania má teplota okolia. Najmä rozdiely teploty prechádzajúce od zeme smerom hore môžu spôsobovať vychýlenie laserového lúča.
Pretože teplotné vrstvy sú v blízkosti zeme najväčšie, mali by ste merací prístroj pri vzdialenostiach od 20 m vždy namontovať na statív. Okrem toho umiestnite podľa možnosti merací prístroj do stredu pracovnej plochy.
Okrem vonkajších vplyvov môžu k odchýlkam viest' aj vplyvy špecifické pre daný prístroj (ako sú napríklad pády alebo prudké nárazy). Preto pred začiatkom každej práce skontrolujte presnosť nivelácie.
Ak by merací prístroj pri jednej z uvedených skúšok prekračoval maximálnu povolenú odchýlku, dajte ho opravit v autorizovanom servise firmy Bosch.
Kontrola presnosti vodorovnej nivelácie
Na túto kontrolu budete potrebovať vol'nú meraciu trasu 5 m na pevnom podklade medzi dvoma stenami A a B.

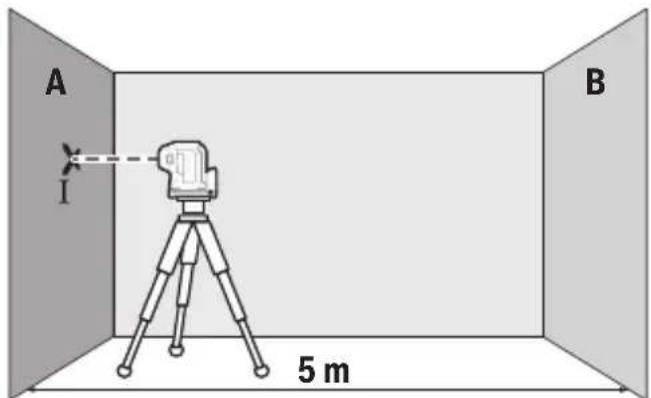

– Namontujte merací prístroj v horizontálnej polohe blízko steny A na statív alebo ho postavte na pevný a rovný podklad. Zapnite merací prístroj.
Slovenčina | 191
– Nasmerujte vodorovný laserový lúč, ktorý prebieha paralelne s pozdížnou osou meracieho prístroja, na blízku stenu A. Nechajte merací prístroj, aby sa niveloval. Označte si stred laserového bodu na stene (bod I).


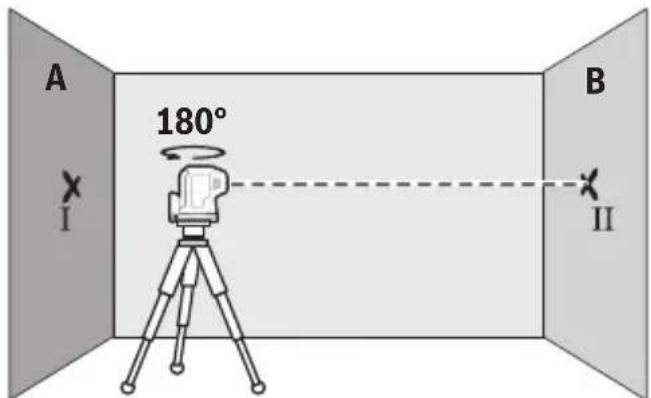

A 180° I B II- Otočte merací prístroj o 180°, nechajte ho, aby sa niveloval a označte stred bodu laserového lúča na protil'ahlej stene B (bod II).

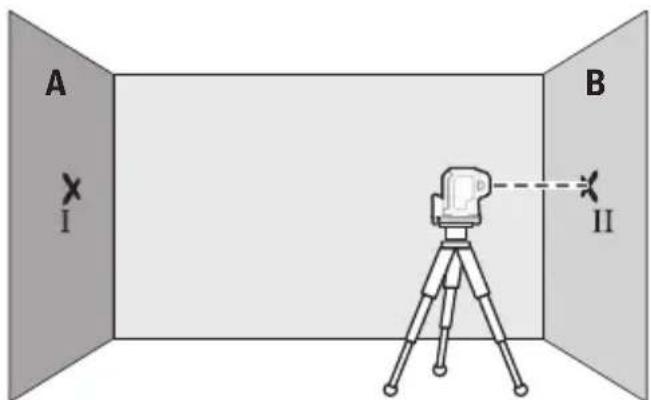

- Umiestnite merací prístroj – bez otočenia – v blízkosti steny B, zapnite ho a nechajte ho, aby sa niveloval.
192 | Slovenčina
- Vyrovnajte merací prístroj vo výške (pomocou statívu alebo podložkami) tak, aby bol stred bodu laserového lúča presne nasmerovaný na predtým označený bod II na ste ne B.


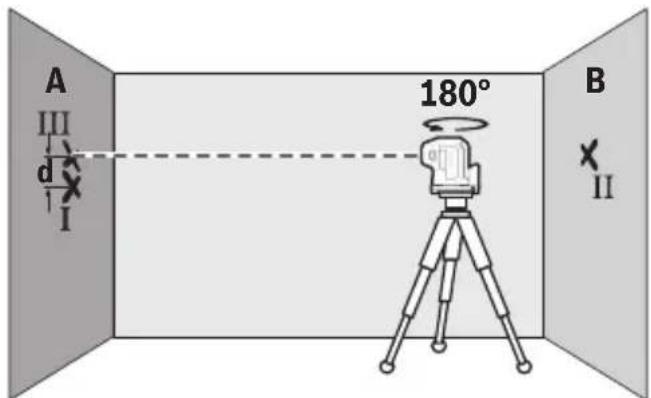

A III d I 180° B II- Otočte merací prístroj o 180° bez toho, aby ste zmenili výšku. Nechajte merací prístroj, aby sa niveloval a označte stred bodu laserového lúča na stene A (bod III). Dbajte na to, aby sa bod III nachádzal podľa možnosti zvislo nad, príp. pod bodom I. - Rozdiel d medzi obidvomi označenými bodmi I a III na stene A je skutočná výšková odchýlka meracieho prístroja pozdlíž pozdlížnej osi.
Na dráhe merania 2 × 5 m = 10 m je maximálna prípustná odchýlka: 10 m × ±0,35 mm/m = ±3,5 mm. Rozdiel d medzi bodmi I a III smie teda byť maximálne 3,5 mm.
GPL 5 G: Zopakujte proces merania pre obidva bočné laserové lúče, ktoré prebiehajú pozdlž priečnej osi meracieho prístroja. Pred začatím merania pritom otočte merací prístroj o 90° v smere alebo proti smeru pohybu hodinových ručičiek.
Kontrola presnosti zvislice
Na túto kontrolu potrebujete voľnú dráhu merania na pevnom podklade s odstupom približne 2,5 m medzi podlahou a stropom.

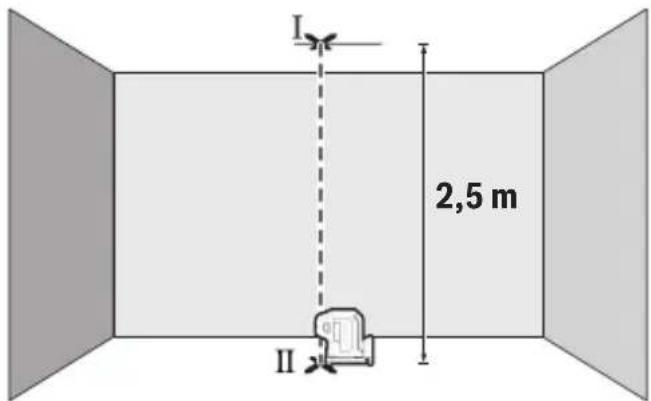

- Postavte merací prístroj na podlahu. Zapnite merací prístroj a otočte ho na otočnom držiaku (3) tak, aby bol dolný laserový bod viditelný na podlahe. Nechajte merací prístroj dokončit niveláciu.


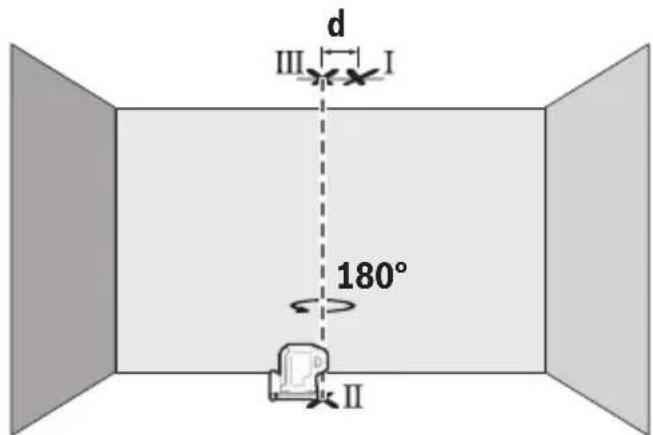

- Otočte merací prístroj o 180°. Nastavte jeho pozíciu tak, aby stred dolného laserového bodu ležal na bode II, ktorý ste si už označili. Nechajte merací prístroj dokončit niveláciu. Označte si stred horného laserového bodu (bod III).
- Rozdiel d medzi obidvomi označenými bodmi I a III na strope je skutočná odchýlka meracieho prístroja od zvislice.
Maximálnu povolenú odchýlku vypočítate takto: dvojnásobná vzdialenost medzi podlahou a stropom × 0,35 mm/m.
194 | Slovenčina
Príklad: Pri vzdialenosti medzi podlahou a stropom 2,5 m smie byť maximálna odchýlka 2 × 2,5 m × ±0,35 mm/m = ±1,75 mm. Body I a III smú teda ležať maximálne 1,75 mm od seba.
Pracovné pokyny
▶ Na označenie používajte vždy len stred laserového bodu. Vel'kosť laserového bodu sa vzdialenostou mení.
Práca so statívom (príslušenstvo)
Statív poskytuje stabilnú a výškovo nastavitelnú meraciu podložku. Nasad'te merací prístroj so 1/4" upínaním statívu (4) na závit statívu (11) alebo bežné fotostatívu. Priskrutkujte merací prístroj skrutkou na presné nastavenie statívu.
Ešte predtým, ako zapnete merací prístroj, statív zhruba vyrovnajte.
Upevnenie pomocou magnetického otočného držiaka (pozri obrázky A–B)
Pomocou zabudovaného magnetického otočného držiaka (3) môžete merací prístroj upevnit na zmagnetizovatel'né materiály.
▶ Pri upevňovaní otočného držiaka na povrchy nedávajte prsty na zadnú stranu magnetického otočného držiaka. Veľká príťažlivá sila magnetov (7) môže privriet' prsty.
Pred zapnutím meracieho prístroja magnetický otočný držiak (3) zhruba vyrovnajte.
Otáčajte merací prístroj na magnetickom otočnom držiaku (3) tak, aby bol spodný laserový bod viditelný alebo aby bolo možné vodorovným laserovým bodom prenašat výšky. Ked'merací prístroj vypnete a prenašate, znova ho zaistite na otočnom držiaku (pozri obrázok B).
Okuliare na zviditel'nenie laserového lúča (príslušenstvo)
Laserové okuliare na zviditel'nenie laserového lúča filtrujú svetlo okolia. Vd'aka tomu sa stáva svetlo lasera pre oko svetlejším.
▶ Okuliare na zviditel'nenie laserového lúča (príslušenstvo) nepoužívajte ako ochranné okuliare. Okuliare na zviditel'nenie laserového lúča slúžia na lepšie rozpoznanie laserového lúča; nechránia však pred laserovým žiarením.
▶ Okuliare na zviditel'nenie laserového lúča (príslušenstvo) nepoužívajte ako slnečné okuliare alebo v cestnej doprave. Okuliare na zviditel'nenie laserového lúča neposkytujú úplnú UV ochranu a zhoršujú vnímanie farieb.
Príklady práce (pozri obrázky C–E)
Príklady pre rôzne druhy používania meracieho prístroja nájdete na grafických stranách.
Údržba a servis
Údržba a čistenie
Udržiavajte svoj merací prístroj vždy v čistote.
Neponárajte merací prístroj do vody ani do iných kvapalín.
Znečistenia utrite vlhkou mäkkou handričkou. Nepoužívajte žiadne čistiace prostriedky či rozpúšťadlá.
Čistite pravidelne predovšetkým plochy na výstupnom otvore a dávajte pozor, aby ste pritom odstránili prípadné zachytené vlákna tkaniny.
Merací prístroj odkladajte a prepravujte vždy len v ochrannom puzdre (12).
V prípade potreby opravy zašlite merací prístroj v ochrannom puzdre (12).
Zákaznícka služba a poradenstvo ohl'adom použitia
Servisné stredisko Vám odpovie na otázky týkajúce sa opravy a údržby Vášho produktu ako aj náhradných dielov. Rozkladové výkresy a informácie o náhradných dieloch nájdete tiež na: www.bosch-pt.com
V prípade otázok týkajúcich sa našich výrobkov a príslušenstva Vám ochotne pomôže poradenský tím Bosch.
V prípade akýchkol'vek otázok a objednávok náhradných dielov uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku.
Slovakia
Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online.
Tel.: +421 2 48 703 800
Fax: +421 2 48 703 801
E-Mail: servis.naradia@sk.bosch.com
www.bosch-pt.sk
Đalšie adresy servisov nájdete na:
Výrobok, príslušenstvo a obal treba dať na recykláciu šetriacu životné prostredie.
Podl'a európskej smernice 2012/19/EÚ o odpade z elektrických a elektronických zariadení a podl'a jej transpozície v národnom práve sa musia už nepoužitel'né meracie prístroje a, podl'a európskej smernice 2006/66/ES, poškodené alebo vybité akumulátory/batérie zbierať separovane a odovzdať na recykláciu v súlade s ochranou životného prostredia.
Pri nesprávnej likvidácii môžu mať staré elektrické a elektronické zariadenia kvôli možnej prítomnosti nebezpečných látok škodlivý vplyv na životné prostredie a ľudské zdravie.
