GPL 3 G Professional Professional - 레이저 수평기 BOSCH - 무료 사용 설명서

제품 유형	포인트 레이저 레벨
브랜드	보쉬
모델	GPL 3 G Professional
측정 범위	30m
수평 정밀도(하단점 제외)	±0.35 mm/m
수평 정밀도(하단점)	±0.7 mm/m
자동 레벨링 범위	±4°
레벨링 시간	< 4초
레이저 등급	2
레이저 유형	500–540 nm, < 1 mW
전원	AA 배터리 2개 (1.5V LR6)
사용 시간	8시간
무게	0.35kg
크기 (가로 × 세로 × 높이)	115 × 50 × 113mm
보호 등급	IP 65
삼각대 연결부	1/4"
작동 온도	-10°C ~ +45°C
보관 온도	-20°C ~ +70°C
주요 기능	수평, 수직 및 연직 레이저 포인트 투사; 자동 레벨링; 60분 후 자동 꺼짐
마그네틱 홀더	내장형 회전식 마그네틱 홀더
제공 액세서리	보호 케이스, 다국어 경고 라벨 (레이저 보안경 및 삼각대는 별매)
유지 보수 및 청소	부드럽고 젖은 천으로 닦음; 물에 담그지 마십시오; 레이저 출구 부분을 보풀 없이 정기적으로 청소; 보호 케이스에 보관
안전 지침	레이저 빔을 직접 보지 마십시오; 사람이나 동물을 향하지 마십시오; 정품 부품만 사용; 운송 중에는 장치를 끄십시오
애프터 서비스	보쉬 공인 서비스 센터에서 수리; 예비 부품은 www.bosch-pt.com에서 구매 가능

자주 묻는 질문 - GPL 3 G Professional Professional BOSCH

보쉬 GPL 3 G Professional의 최대 측정 범위는 얼마입니까?

최대 측정 범위는 30미터입니다. 직사광선과 같은 불리한 조건에서는 줄어들 수 있습니다.

수평 레벨링 정밀도를 어떻게 확인합니까?

장치를 벽에서 5m 떨어진 삼각대에 놓고 레이저 포인트를 표시한 후 180° 회전시킨 다음 포인트 사이의 편차를 측정합니다. 허용 최대 편차는 10m에서 ±3.5mm입니다.

레이저 포인트가 빠르게 깜박이면 어떻게 해야 합니까?

이는 장치가 ±4° 자동 레벨링 범위를 벗어났음을 나타냅니다. 더 수평인 표면에 놓고 레벨링이 완료될 때까지 기다리십시오(포인트가 계속 켜집니다).

배터리 사용 시간은 얼마나 됩니까?

알카라인 배터리 사용 시 약 8시간입니다. 배터리가 부족하면 밝기가 감소한 후 꺼지기 전에 포인트가 분당 5회 깜박입니다.

장치가 자동으로 꺼집니까?

예, 작동 60분 후 자동으로 꺼집니다. 장치가 자동 레벨링 범위를 벗어나면 이 기능이 재설정됩니다.

실외에서 사용할 수 있습니까?

예, 실내 및 실외용으로 설계되었습니다. 햇빛에 의해 측정 범위가 줄어들 수 있습니다. IP 65 등급으로 먼지와 물 분사로부터 보호합니다.

레이저 레벨을 어떻게 청소합니까?

부드럽고 젖은 천으로 세제나 용제 없이 닦으십시오. 장치를 절대 물에 담그지 마십시오. 레이저 출구 부분을 보풀 없이 정기적으로 청소하십시오.

중요한 안전 지침은 무엇입니까?

레이저 빔(클래스 2)을 직접 보지 마십시오. 사람이나 동물을 향하지 마십시오. 운송 중에는 진자 유닛을 잠그기 위해 장치를 끄십시오. 정품 부품만 사용하십시오.

금속 표면에 장치를 어떻게 고정합니까?

내장된 회전식 마그네틱 홀더를 사용하십시오. 자석의 인력으로 인해 손가락이 끼지 않도록 주의하십시오. 작동하기 전에 대략적인 위치를 조정하십시오.

예비 부품을 어디서 구할 수 있으며 수리는 어떻게 합니까?

예비 부품 및 분해도는 www.bosch-pt.com을 방문하십시오. 수리는 보쉬 애프터 서비스(프랑스: 09 70 82 12 26)에 문의하십시오. 라벨에 있는 10자리 참조 번호를 알려주십시오.

사용 설명서 GPL 3 G Professional Professional BOSCH

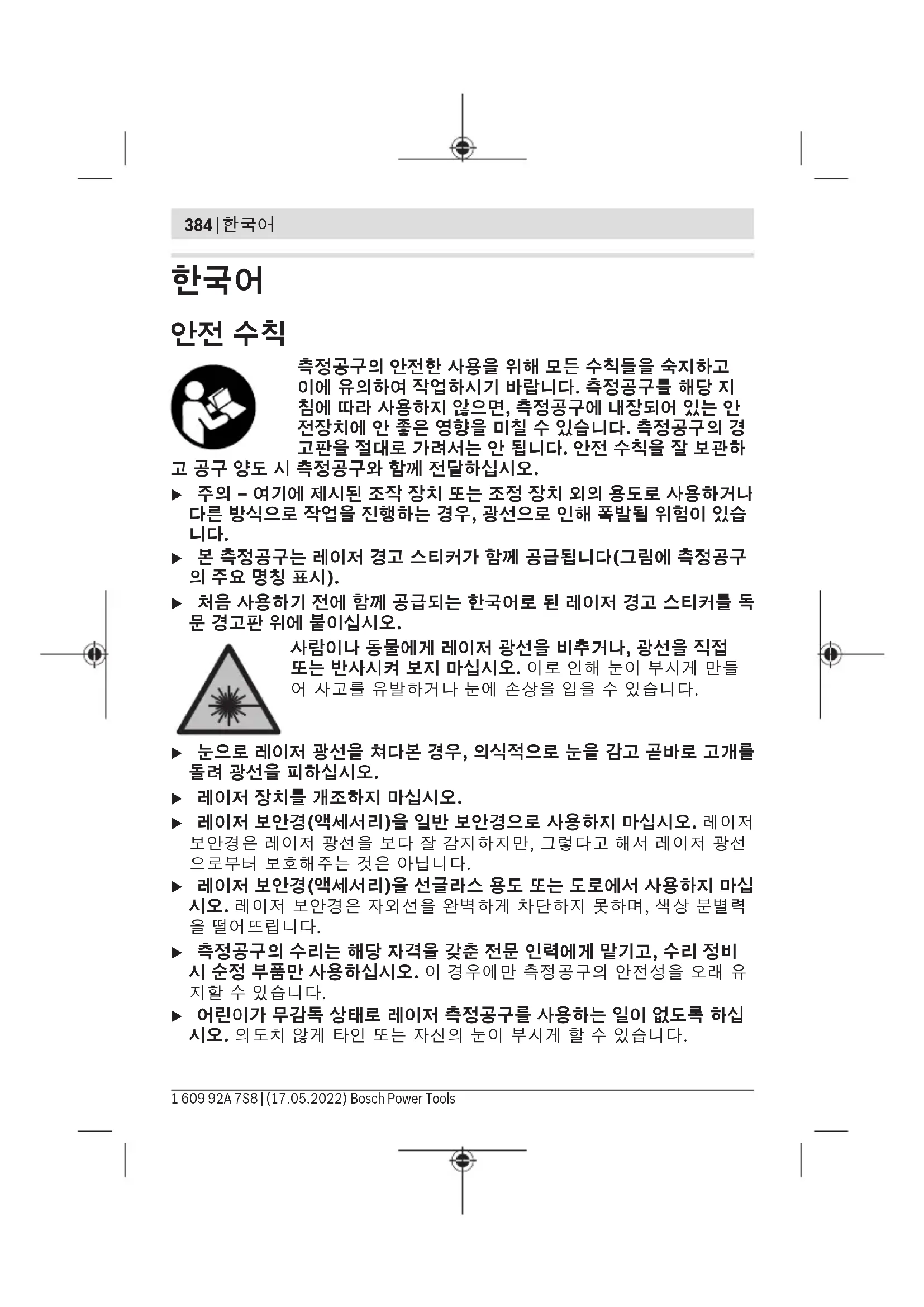

측정공구의 안전한 사용을 위해 모든 수칙들을 숙지하고 이에 유의하여 작업하시기 바랍니다. 측정공구를 해당 지침에 따라 사용하지 않으면, 측정공구에 내장되어 있는 안전장치에 안 좋은 영향을 미칠 수 있습니다. 측정공구의 경고판을 절대로 가려서는 안 됩니다. 안전 수칙을 잘 보관하고 공구 양도 시 측정공구와 함께 전달하십시오.

▶ 주의 - 여기에 제시된 조작 장치 또는 조정 장치 외의 용도로 사용하거나 다른 방식으로 작업을 진행하는 경우, 광선으로 인해 폭발될 위험이 있습니다.
▶ 본 측정공구는 레이저 경고 스티커가 함께 공급됩니다(그림에 측정공구의 주요 명칭 표시).
▶ 처음 사용하기 전에 함께 공급되는 한국어로 된 레이저 경고 스티커를 독문 경고판 위에 붙이십시오.

사람이나 동물에게 레이저 광선을 비추거나, 광선을 직접 또는 반사시켜 보지 마십시오. 이로 인해 눈이 부시게 만들어 사고를 유발하거나 눈에 손상을 입을 수 있습니다.

▶ 눈으로 레이저 광선을 쳐다본 경우, 의식적으로 눈을 감고 곧바로 고개를 돌려 광선을 피하십시오.
▶ 레이저 장치를 개조하지 마십시오.
▶ 레이저 보안경(액세서리)을 일반 보안경으로 사용하지 마십시오. 레이저 보안경은 레이저 광선을 보다 잘 감지하지만, 그렇다고 해서 레이저 광선으로부터 보호해주는 것은 아닙니다.
▶ 레이저 보안경(액세서리)을 선글라스 용도 또는 도로에서 사용하지 마십시오. 레이저 보안경은 자외선을 완벽하게 차단하지 못하며, 색상 분별력을 떨어뜨립니다.
▶ 측정공구의 수리는 해당 자격을 갖춘 전문 인력에게 말기고, 수리 정비 시 순정 부품만 사용하십시오. 이 경우에 만 측정공구의 안전성을 오래 유지할 수 있습니다.
▶ 어린이가 무감독 상태로 레이저 측정공구를 사용하는 일이 없도록 하십시오. 의도치 않게 타인 또는 자신의 눈이 부시게 할 수 있습니다.

▶ 가연성 유체나 가스 혹은 분진 등 폭발 위험이 있는 곳에서 측정공구를 사용하지 마십시오. 측정공구에 분진이나 증기를 점화하는 스파크가 생길 수 있습니다.

자석을 심장 박동 조절장치 또는 인솔린 펌프와 같은 삽입 물 또는 기타 의학 기기 근처로 가져오지 마십시오. 자석으로 인해 자기장이 형성되어 삽입물 또는 의학 기기의 기능 에 장애를 일으킬 수 있습니다.

▶ 측정공구를 자기 데이터 매체나 자력에 예민한 기기에서 멀리 두십시오. 자석의 영향으로 인해 데이터가 손실되어 복구 불가능할 수 있습니다.

제품 및 성능 설명

사용 설명서 앞 부분에 제시된 그림을 확인하십시오.

규정에 따른 사용

본 측정공구는 수평 정렬 상태 및 수직점을 파악하고 점검하는 용도로 사용됩니다.

측정공구는 실내 및 실외에서 모두 사용할 수 있습니다.

제품의 주요 명칭

제품의 주요 명칭에 표기되어 있는 번호는 측정공구의 그림이 나와있는 면을 참고하십시오.

(1) 레이저빔 발사구
(2) 전원 스위치
(3) 자석 회전대
(4)삼각대 연결 부위 1/4"
(5)배터리 케이스 덮개 잠금쇠
(6)배터리 케이스 덮개
(7) 자석
(8) 레이저 경고판
(9)일련 번호
(10) 레이저용 안경a)
(11) 삼각대a)

386|한국어

(12) 보호 케이스a)

a) 도면이나 설명서에 나와있는 액세서리는 표준 공급부품에 속하지 않습니다. 전체 액세서리는 저희 액세서리 프로그램을 참고하십시오.

제품 사양

포인트 레이저	GPL 3 G
포인트 레이저	GPL 5 G
모델명 GPL 3 G	3 601 K66 N..
모델명 GPL 5 G	3 601 K66 P..
작업 범위A)	30 m
레벨링 정확도(하향 레이저 포인트 제외)B)C)	±0.35 mm/m
레벨링 정확도(상향 레이저 포인트)B)C)	±0.7 mm/m
자동 레벨링 범위	±4°
레벨링 시간	< 4 s
작동 온도	-10°C ... +45°C
보관 온도	-20°C ... +70°C
기준 높이를 초과한 최대 사용 높이	2000 m
상대 습도 최대	90 %
IEC 61010-1에 따른 오염도	2D)
레이저 등급	2
레이저 유형	500-540 nm, < 1 mW
C_6	1
편차	0.8 mrad (전체 각도)
삼각대 홀더	1/4"
배터리	2 × 1.5 V LR6 (AA)
작동 시간B)	8 h
EPTA-Procedure 01:2014에 따른중량	0.35 kg
치수(길이 × 폭 × 높이)	115 × 50 × 113 mm

한국어|387

포인트 레이저	GPL 3 G
포인트 레이저	GPL 5 G
보호 등급	IP 65

A) 직사광선 등의 불리한 환경 조건에서는 작업 범위가 줄어들 수 있습니다.
B) 20-25 °C일 경우
C) 제시된 값은 일반적인 조건 및 (예를 들어 진동, 안개, 연기, 직사광선이 발생하지 않는) 좋은 조건이 전제됩니다. 온도 편차가 심하면 정확도에 차이가 있을 수 있습니다.
D) 비전도성 오염만 발생하지만, 가끔씩 이슬이 맺히면 임시로 전도성이 생기기도 합니다.
측정공구를 확실하게 구분할 수 있도록 타입 표시판에 일련 번호 (9) 가 적혀 있습니다.

조립

배터리 삽입하기/교환하기

측정공구 작동에는 알칼리 망간 배터리를 사용할 것을 권장합니다.

경우에 따라 자석 회전대 (3) 를 옆으로 돌려 배터리 케이스 덮개 (6) 가 노출되도록 하십시오.

배터리 케이스 덮개 (6) 를 열려면 잠금쇠 (5) 를 위쪽으로 누른 뒤 배터리 케이스 덮개를 빼냅니다. 배터리를 끼우십시오.

이때 전극이 배터리 케이스 안쪽에 나와있는 것처럼 올바로 끼워야 합니다.

배터리 케이스 덮개 (6) 를 다시 끼우고, 잠금쇠 (5) 위쪽의 표시된 부위에서 단단히 누르십시오.

배터리의 잔량이 얼마 남지 않았을 경우, 레이저 포인트의 밝기가 서서히 어두워집니다.

배터리가 거의 방전되면,레이저 포인트가 분당 5회씩 깜박입니다.

배터리가 방전되면, 측정공구가 끼지기 전에 레이저 포인트가 다시 한번 깜박입니다.

모든 배터리는 항상 동시에 교체하십시오. 한 제조사의 용량이 동일한 배터리로만 사용하십시오.

▶ 오랜 기간 사용하지 않을 경우 측정공구의 배터리를 빼두십시오. 배터리를 측정공구에 오래 두면 부식되고 방전될 수 있습니다.

작동

기계 시동

▶ 측정공구가 물에 젖거나 직사광선에 노출되지 않도록 하십시오.
▶ 극한의 온도 또는 온도 변화가 심한 환경에 측정공구를 노출시키지 마십시오. 예를 들어 장시간 차량 안에 측정공구를 두지 마십시오. 온도 편차가 심한 경우 계속 작동하기 전에 먼저 측정공구가 온도에 적응할 수 있게 하고 항상 정확도를 점검하십시오 (참조 „측정공구의 정확도 점검“, 페이지 389).
극한 온도에서나 온도 변화가 심한 환경에서 사용하면 측정공구의 정확도가 떨어질 수 있습니다.
▶ 측정공구가 외부와 세계 부딪히거나 떨어지지 않도록 주의하십시오. 측정공구에 외부 영향이 심하게 가해진 후에는 계속 작업하기 전에 항상 정확도를 점검해야 합니다 (참조 „측정공구의 정확도 점검“, 페이지 389).
▶ 측정공구를 운반할 때는 측정공구의 전원을 끄십시오. 스위치가 꺼진 상태에서는 레벨링 장치가 잠겨 있어 심한 움직임에 손상될 염려가 없습니다.

전원 스위치 작동

측정공구의 전원을 켜려면 전원 스위치 (2) 를 ON 위치로 미십시오. 측정공구의 전원을 켜면 즉시 레이저빔 발사구 (1)에서 바로 레이저빔이 발사됩니다.

▶ 레이저빔이 사람이나 동물에 향하지 않도록 하고, 먼 거리에서라도 레이저빔 안을 들여다 보지 마십시오.

측정공구의 전원을 끄려면 전원 스위치 (2) 를 OFF 위치로 미십시오. 꺼질 때 셔틀장치가 로크됩니다.

▶ 측정공구가 켜져 있는 상태에서 자리를 비우지 말고, 사용 후에는 측정공구의 스위치를 끄십시오. 레이저빔으로 인해 다른 사람의 눈이 부실 수 있습니다.

허용되는 최고 작동 온도 45 °C를 초과하면 레이저 다이오드 보호를 위해 전원이 꺼집니다. 냉각 후 측정공구가 작동 준비 상태로 전환되면 다시 전원을 컬 수 있습니다.

자동 꺼짐 기능

측정공구는 작동된 지 60 분 후에 자동으로 꺼집니다. 측정공구가 켜진 상태에서 셀프 레벨링 범위를 벗어난 경우(레이저 포인트가 지속적으로 깜박임), 자동 꺼짐 기능이 60 분으로 리셋됩니다.

자동 레벨링 기능

측정공구를 수평의 고정된 받침 위에 놓거나 삼각대 (11) 에 고정하십시오. 하향 레이저 포인트를 사용하려면, 자석 회전대 (3)에서 측정공구를 돌려 바닥에서 레이저 포인트가 보이도록 하십시오.

전원을 켜면 자동 레벨링 기능을 통해 셀프 레벨링 범위 ±4° 내 평평하지 않은 부분이 정도 자동으로 균형이 맞춰집니다. 레이저 포인트가 계속 커져있고, 더 이상 움직이지 않으면 레벨링 작업이 종료됩니다.

측정공구가 위치한 바닥면이 4° 이상 경사져 있어서 자동 레벨링이 불가능하면 레이저 포인트가 계속해서 빠른 속도로 깜박입니다.

이 경우 측정공구를 수평이 되게 놓고 셀프 레벨링이 될 때까지 기다리십시오. 측정공구가 자동 레벨링 범위 ±4° 안에 들어오는 즉시 레이저 포인트가 지속적으로 켜집니다.

작동하는 동안 흔들리거나 위치가 변경되는 경우 측정공구는 자동으로 다시 레벨링됩니다. 다시 레벨링된 후 기준점에 맞춰 수평 또는 수직 레이저 포인트의 위치를 점검하여 측정공구의 위치를 옮겨 오류를 방지합니다.

측정공구의 정확도 점검

정확도에 미치는 영향

가장 큰 영향을 미치는 것은 주위 온도입니다. 특히 바닥에서 위로 가면서 달라지는 온도로 인해 레이저빔이 굴절될 수 있습니다.

바닥 가까이에서 온도 변화가 가장 심하므로 20 m 이상의 거리를 측정할 경우 반드시 측정공구를 삼각대에 조립하여 사용해야 합니다. 또한 가능하면 측정공구를 작업 표면의 중심에 세우십시오.

외부 요인 외에도 장비에 따른 요인(예: 전복 또는 충격의 강도)에 따라 차이가 있을 수 있습니다. 따라서 작업을 시작하기 전마다 레벨링 정확도를 점검하십시오.

점검 시 측정공구가 한번이라도 최대 편차를 초과할 경우 Bosch 서비스 센터에 맡겨 수리하십시오.

수평 레벨링 정확도 검사하기

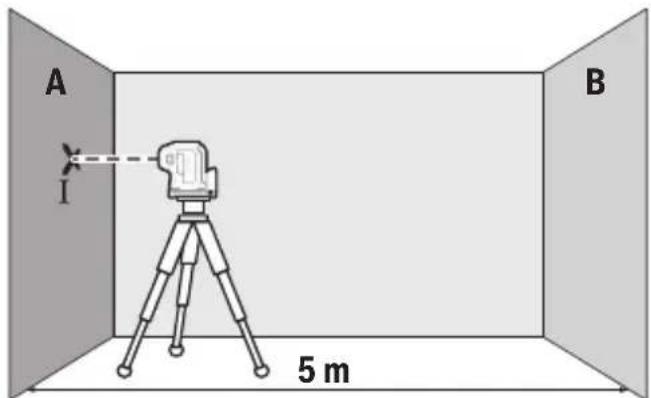

이 테스트를 하려면 벽 A와 B 사이에 단단한 바닥이 있는 5 m 구간의 빈 공간이 필요합니다.

- 측정공구를 벽 A 근처의 삼각대 또는 단단하고 평평한 바닥면에 세웁니다. 측정공구의 전원을 겹니다.

390|한국어

- 측정공구의 세로축에 나란하게 뻔은 수평 레이저빔을 가까이 있는 벽 A 에 향하게 하고 측정공구를 레벨링하도록 하십시오. 벽에서 레이저 포인트의 중간을 표시합니다(지점 I).

A 180° I B II

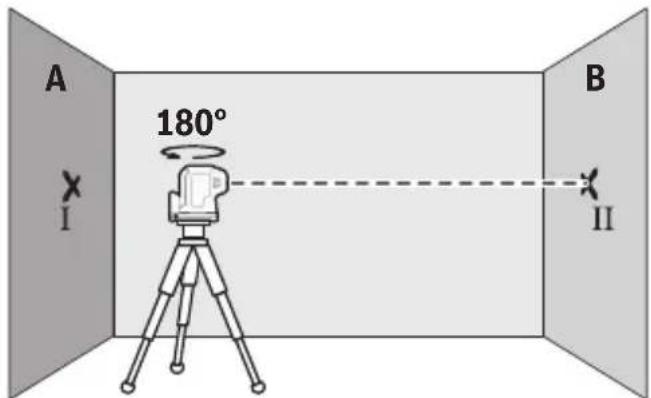

• 측정공구를 180° 돌리고, 레벨링한 다음 마주보는 벽 B에 레이저빔의 지점 중간을 표시하십시오(지점 II).
• 측정공구를 돌릴 필요 없이 벽 B 근처에 두고, 전원을 컨 후 레벨링을 진행하십시오.

한국어|391

A I B II

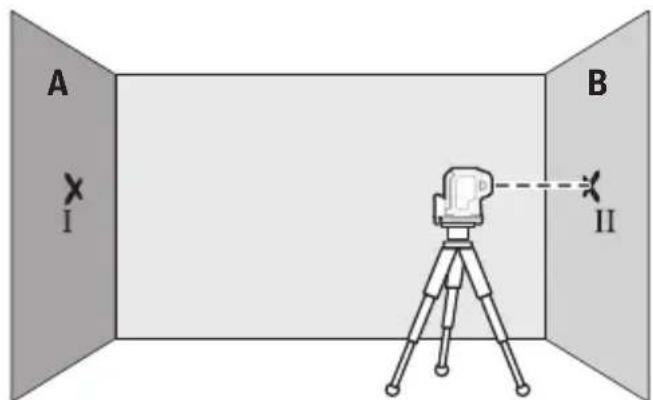

- 측정공구를 (삼각대 혹은 상황에 따라 받침대를 이용해) 레이저빔의 지점 중간이 정확히 이전에 벽 B에 표시한 지점 II에 오도록 높이를 맞춰 정렬하십시오.

A III d I 180° B II

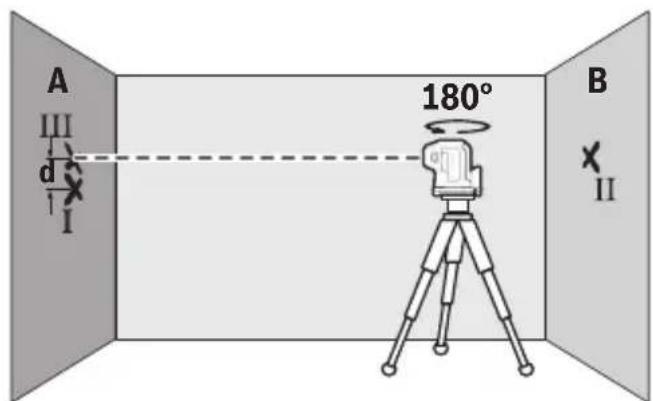

-높이를 변경할 필요 없이 측정공구를 180° 회전시킵니다. 레벨링한 후 벽 A에서 레이저빔의 지점 중간을 표시하십시오(지점 III). 지점 III이 최대한 지점 I의 수직 위 또는 아래에 위치하는지 확인하십시오.
-벽 A에 표시된 두 지점 I 및 III의 간격 d로 인해 세로축을 따라 실제 측정 공구의 높이 편차가 생긴니다.

측정구간 2 × 5 m = 10 m에서 최대 허용 편차는 다음과 같습니다.

10m×±0.35mm/m=±3.5mm.지점Ⅰ과Ⅲ사이의간격d는최대

3.5mm입니다.

GPL 5 G: 측정공구의 가로축을 따라 뺀은 양쪽 측면 레이저빔의 측정을 반복하여 진행하십시오. 이를 위해 측정 과정을 시작하기 전에 측정공구를 시계 방향 혹은 시계 반대 방향으로 90° 회전시키십시오.

392|한국어

수직점 정확도 확인하기

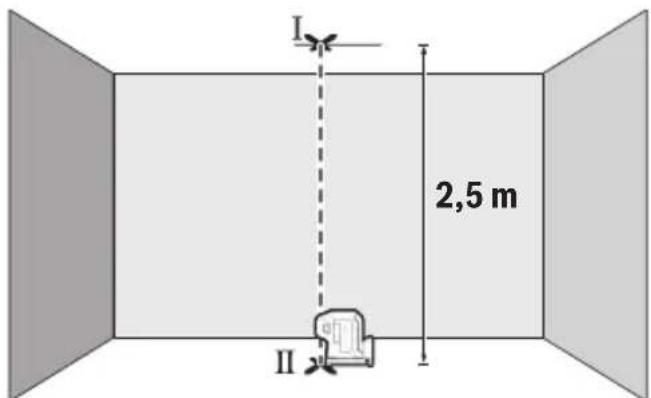

이 테스트를 하려면 바닥과 천장 사이에 단단한 바닥이 있는 2.5 m 구간의 빈 공간이 필요합니다.

- 측정공구를 바닥에 놓으십시오. 측정공구의 전원을 켜고 자석 회전대 (3) 를 돌려 하향 레이저 포인트가 바닥에 보이도록 돌립니다. 측정공구에서 레벨링이 진행되도록 하십시오.

I 2,5 m II

-천장에 위쪽 레이저 포인트의 센터를 표시합니다(지점 I). 바닥에 아래쪽 레이저 포인트의 센터를 표시합니다(지점 II).

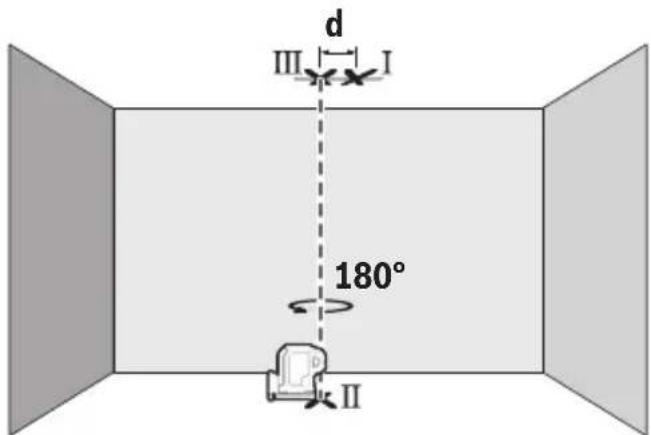

- 측정공구를 180° 회전시킵니다. 아래쪽 레이저 포인트의 센터가 미리 표시해둔 지점 II 위에 오도록 위치를 잡습니다. 측정공구를 레벨링시킵니다. 위쪽 레이저 포인트(지점 III)의 센터를 표시합니다.

-두지점I및Ⅲ의간격d로인해실제측정공구의직각편차가생긴니다.

최대 허용 편차는 다음과 같이 계산합니다:

바닥과 천장 사이 간격 두배 × 0.35 mm/m

예:바닥과 천장 사이 간격이 2.5 m 의 경우 최대 편차

2 × 2.5 m × ± 0.35 mm/m = ± 1.75 mm 입니다. 따라서 지점 I 및 III는 최대 1.75 mm 를 벗어날 수 없습니다.

사용 방법

▶ 표시용으로는 항상 레이저 포인트의 센터만 사용하십시오. 레이저 점의 크기는 거리에 따라 달라집니다.

삼각대(액세서리)를 이용해 작업하기

삼각대를 사용하여 높이를 조정하며, 안정적으로 측정할 수 있습니다. 1/4" 삼각대 홀더 (4)와 함께 측정공구를 삼각대 (11) 혹은 일반 카메라 삼각대의 나사부 위에 놓습니다. 측정공구를 삼각대 고정 나사로 고정하십시오. 측정공구의 전원을 커기 전에 대략 삼각대의 방향을 맞추십시오.

자석 회전대를 이용해 고정하기(그림 A-B 참조)

내장된 자석 회전대 (3) 를 이용해 측정공구를 자성 뿈 소재에 고정시킬 수 있습니다.

▶ 회전대를 표면에 고정시킬 경우, 자성 회전대의 뒷면에 손가락을 가까이 두지 마십시오. 자석 (7) 의 강력한 장력으로 인해 손가락이 끼일 수 있습니다.

측정공구의 전원을 켜기 전에 자석 회전대 (3) 를 대략 맞추십시오.

하향 레이저 포인트가 보이게 하거나 수평 레이저 포인트를 통해 높이를 전송하려면, 자석 회전대 (3)에서 측정공구를 돌리십시오. 공구의 전원을 끄고 운반할 경우, 공구를 다시 회전대에 맞물려 고정시키십시오(그림 B 참조).

레이저용 안경(액세서리)

레이저용 안경은 주변 조명을 걸러냅니다. 이를 통해 레이저의 빛이 더 밝게 보입니다.

▶ 레이저 보안경(액세서리)을 일반 보안경으로 사용하지 마십시오. 레이저 보안경은 레이저 광선을 보다 잘 감지하지만, 그렇다고 해서 레이저 광선으로부터 보호해주는 것은 아닙니다.
▶ 레이저 보안경(액세서리)을 선글라스 용도 또는 도로에서 사용하지 마십시오. 레이저 보안경은 자외선을 완벽하게 차단하지 못하며, 색상 분별력을 떨어 뜨립니다.

작업 실례(그림 C-E 참조)

측정공구의 사용방법의 실례는 그림이 나와있는 면을 참고하십시오.

394|한국어

보수 정비 및 서비스

보수 정비 및 유지

항상 측정공구를 깨끗이 유지하십시오.

측정공구를 물이나 다른 액체에 넣지 마십시오.

물기있는 부드러운 천으로 오염된 부위를 깨끗이 닭으십시오. 세척제 또는 용제를 사용하지 마십시오.

특히 레이저빔 발사구 표면을 정기적으로 깨끗이하고 보푸라기가 없도록 하십시오.

측정공구는 반드시 함께 공급되는 안전 가방 (12) 에 넣어 보관하고 운반하십시오.

수리하는 경우 측정공구를 보호 가방 (12) 에 넣어 보내주십시오.

AS 센터 및 사용 문의

AS 센터에서는 귀하 제품의 수리 및 보수정비, 그리고 부품에 관한 문의를 받고 있습니다. 대체 부품에 관한 분해 조립도 및 정보는 인터넷에서도 찾아 볼 수 있습니다 - www.bosch-pt.com

보쉬 사용 문의 팀에서는 보쉬의 제품 및 해당 액세서리에 관한 질문에 기꺼이 답변 드릴 것입니다.

문의나 대체 부품 주문 시에는 반드시 제품 네임 플레이트에 있는 10자리의 부품번호를 알려 주십시오.

콜센터

080-955-0909

다른 AS 센터 주소는 아래 사이트에서 확인할 수 있습니다:

측정공구, 액세서리 및 포장 등은 친환경적인 방법으로 재활용될 수 있도록 분류하십시오.

측정공구 및 배터리를 가정용 쓰레기에 버리지 마십시오!
