| 产品类型 | 点激光水准仪 |
| 品牌 | 博世 |
| 型号 | GPL 3 G Professional |
| 量程 | 30 米 |
| 调平精度（不含底部点） | ±0.35 毫米/米 |
| 调平精度（底部点） | ±0.7 毫米/米 |
| 自动调平范围 | ±4° |
| 调平时长 | < 4 秒 |
| 激光等级 | 2 |
| 激光类型 | 500–540 纳米, < 1 毫瓦 |
| 电源 | 2 节 1.5 V LR6 (AA) 电池 |
| 续航时间 | 8 小时 |
| 重量 | 0.35 公斤 |
| 尺寸（长 × 宽 × 高） | 115 × 50 × 113 毫米 |
| 防护等级 | IP 65 |
| 三脚架接口 | 1/4" |
| 工作温度 | -10 °C 至 +45 °C |
| 存储温度 | -20 °C 至 +70 °C |
| 主要功能 | 投射水平、垂直和铅垂激光点；自动调平；60分钟后自动关机 |
| 磁性支架 | 集成式磁性旋转支架 |
| 随机配件 | 保护套、多语言警告标签（激光眼镜和三脚架可选） |
| 维护与清洁 | 用柔软湿布清洁；请勿浸入水中；定期清洁激光出光口，避免绒毛；存放在保护套中 |
| 安全须知 | 请勿直视激光束；请勿将激光指向人或动物；仅使用原厂配件；运输时关闭设备 |
| 售后服务 | 由博世授权中心维修；备件可访问 www.bosch-pt.com |
常见问题 - GPL 3 G Professional Professional BOSCH
用户关于以下问题的提问 GPL 3 G Professional Professional BOSCH
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 激光水平仪 免费PDF格式！查找您的手册 GPL 3 G Professional Professional - BOSCH 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 GPL 3 G Professional Professional 品牌 BOSCH.
用户手册 GPL 3 G Professional Professional BOSCH

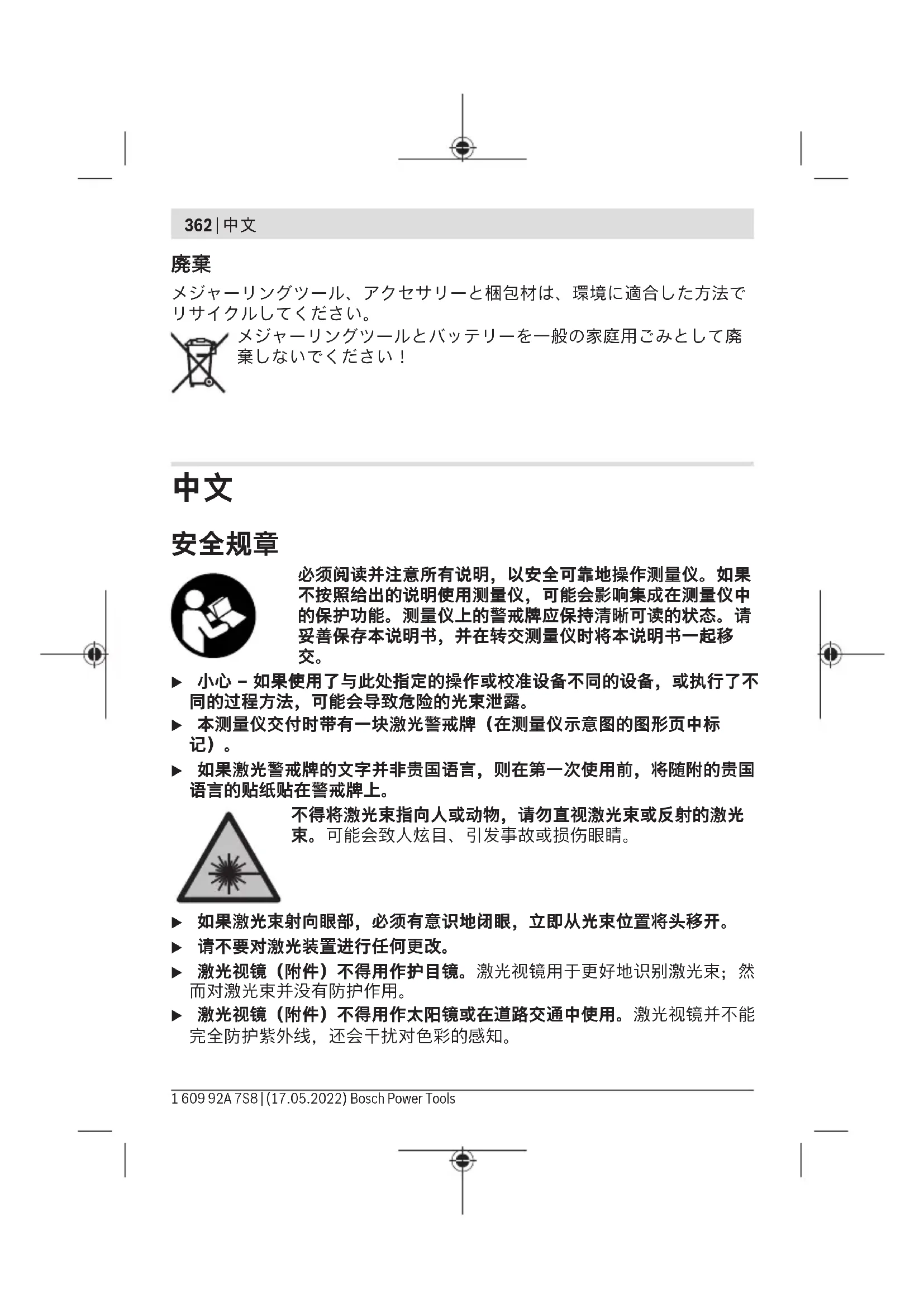

必须阅读并注意所有说明，以安全可靠地操作测量仪。如果不按照给出的说明使用测量仪，可能会影响集成在测量仪中的保护功能。测量仪上的警戒牌应保持清晰可读的状态。请妥善保存本说明书，并在转交测量仪时将本说明书一起移交。
▶ 小心 – 如果使用了与此处指定的操作或校准设备不同的设备，或执行了不同的过程方法，可能会导致危险的光束泄露。
▶ 本测量仪交付时带有一块激光警戒牌（在测量仪示意图的图形页中标记）。
如果激光警戒牌的文字并非贵国语言，则在第一次使用前，将随附的贵国语言的贴纸贴在警戒牌上。
不得将激光束指向人或动物，请勿直视激光束或反射的激光束。可能会致人炫目、引发事故或损伤眼睛。
▶ 如果激光束射向眼部，必须有意识地闭眼，立即从光束位置将头移开。
▶ 请不要对激光装置进行任何更改。
激光视镜（附件）不得用作护目镜。激光视镜用于更好地识别激光束；然而对激光束并没有防护作用。
激光视镜（附件）不得用作太阳镜或在道路交通中使用。激光视镜并不能完全防护紫外线，还会干扰对色彩的感知。
▶ 仅允许由具备资质的专业人员使用原装备件修理测量仪。如此才能够确保测量仪的安全性能。
▶ 不得让儿童在无人看管的情况下使用激光测量仪。可能意外地让他人或自己炫目。
请勿在有易燃液体、气体或粉尘的潜在爆炸性环境中使用测量仪。测量仪器内可能产生火花并点燃粉尘和气体。
不要将磁性靠近植入物或其他医疗设备，例如心脏起搏器或胰岛素泵。磁性会产生磁场，这可能对植入物或医疗设备的功能产生不利影响。
让测量仪远离磁性数据媒体和对磁性敏感的设备。磁性作用可能会导致不可逆的数据损失。
产品和性能说明
请注意本使用说明书开头部分的图示。
按照规定使用
本测量仪用于测定和检查水平对准以及下对点。
本测量仪适合在室内和室外使用。
插图上的机件
机件的编号和仪器详解图上的编号一致。
(1) 激光束发射口
(2) 电源开关
(3) 磁性旋转支架
(4) 1/4英寸三脚架接头
(5) 电池盒盖的固定扳扣
(6) 电池盒盖
(7) 磁铁
(8) 激光警戒牌
(9) 序列号
(10) 激光视镜 ^a)
(11) 三脚架 ^a)
364|中文
(12) 保护袋 ^a)
a) 图表或说明上提到的附件，并不包含在基本的供货范围中。本公司的附件清单中有完整的附件供应项目。
技术数据
| 点式激光仪 | GPL 3 G |
| 点式激光仪 | GPL 5 G |
| 物品代码GPL 3 G | 3 601 K66 N.. |
| 物品代码GPL 5 G | 3 601 K66 P.. |
| 工作范围A) | 30米 |
| 找平准确性(向下激光点除外) B)C) | ±0.35毫米/米 |
| 找平准确性(激光点向下) B)C) | ±0.7毫米/米 |
| 自找平范围 | ±4度 |
| 找平时间 | <4秒 |
| 工作温度 | -10°C...+45°C |
| 仓储温度 | -20°C...+70°C |
| 基准高度以上的最大使用高度 | 2000米 |
| 最大相对湿度 | 90% |
| 脏污程度符合IEC 61010-1 | 2D) |
| 激光等级 | 2 |
| 激光种类 | 500-540纳米,<1毫瓦 |
| C_6 | 1 |
| 发散角 | 0.8毫弧度(全角) |
| 三脚架接头 | 1/4英寸 |
| 电池 | 2×1.5伏LR6(AA) |
| 运行时间B) | 8小时 |
| 重量符合EPTA-Procedure 01:2014 | 0.35千克 |
| 尺寸(长×宽×高) | 115×50×113毫米 |
中文|365
| 点式激光仪 | GPL 3 G |
| 点式激光仪 | GPL 5 G |
| 防护类型 | IP 65 |
A) 工作范围可能会因为环境条件不利（比如阳光直射）而缩小。
B) 在20-25摄氏度时
C) 给出的数值以正常至有利的环境条件为前提（例如无振动、无大雾、无烟雾、无直接的阳光照射）。强烈的温度波动之后可能导致精度偏差。
D) 仅出现非导电性污染，不过有时会因凝结而暂时具备导电性。
型号铭牌上的序列号(9)是测量仪唯一的识别码。
安装
装入/更换电池
建议使用碱性电池运行测量仪。
必要时, 将磁性旋转支架(3)转至一侧, 以便露出电池盒盖(6)。
要打开电池盒盖(6)，向上按压固定扳扣(5)并取下电池盒盖。装入电池。
根据电池盒内部的图示，注意电极是否正确。
再次装入电池盒盖(6)并在止动件(5)上方的标记处将其压紧。
当电池电量不足时，激光点的亮度缓慢减弱。
当电池电量即将耗尽时，激光点每分钟闪烁5次。
当电池没电时，激光点会在测量仪关闭前再闪烁一次。
务必同时更换所有的电池。请使用同一制造厂商所生产的相同容量电池。
▶ 长时间不用时，请将电池从测量仪中取出。在长时间存放于测量仪中的情况下，蓄电池可能会腐蚀以及自行放电。
工作
投入使用
▶ 不可以让湿气渗入仪器中，也不可以让阳光直接照射在仪器上。
请勿在极端温度或温度波动较大的情况下使用测量仪。比如请勿将测量仪长时间放在汽车内。温度波动较大的情况下，先让测量仪的温度稳定下来，在继续加工前应先进行精度检查(参见“测量仪精度检查”，页367)。
如果仪器曝露在极端的气候下或温差相当大的环境中，会影响测量仪的测量准确度。
366|中文
避免让测量仪发生剧烈碰撞或将其跌落。测量仪受到强烈的外部作用之后，在重新使用之前务必进行精度检查(参见“测量仪精度检查”，页367)。
▶ 运输时，请关闭测量仪。关机后摆动零件会被锁定，否则摆动零件可能因为强烈的震动而受损。
接通/关闭
如要接通测量仪，将电源开关(2)推到位置ON。启动后，测量仪立即从放射口(1)射出激光束。
▶ 不得将激光束对准人或动物，也请勿直视激光束，即使和激光束相距甚远也不可以做上述动作。
如要关闭测量仪，请将电源开关(2)推到位置OFF。关闭状态下，摆动单元会被锁止。
测量仪接通后应有人看管，使用后应关闭。激光可能会让旁人炫目。
超出所允许的最高工作温度45 °C时，测量仪就会关闭以保护激光二极管。待测量仪冷却后便能够再度操作，此时您又可以再度开动仪器了。
自动断开装置
测量仪会在60分钟后自动关闭。
如果接通后的测量仪超出自调平范围（激光点持续闪烁），自动断开装置复位到60分钟。
自动找平功能
将测量仪放到一个水平的、稳固的底板上或将其固定到三脚架(11)上。
如要使用下方激光点，请在磁性旋转支架(3)上转动测量仪，以便可以看到地面上的激光点。
接通后，自动调平功能在±4度的自调平范围内自动校平。一旦激光点持续亮起且不再移动，就表示测量仪已经完成调平工作。
如果无法自动调平，比如因为测量仪的支承面与水平偏差超过4度，激光点会以快节拍闪烁。
发生上述情况时，必须先水平放置测量仪，然后等其自动调平。一旦测量仪处于±4度的自调平范围内，激光点会长亮。
运行中若出现抖动或位置改变，测量仪会自动再次调平。重新调平后基于参考点检查水平或垂直激光点的位置，以避免由于测量仪移动而导致的错误。
测量仪精度检查
影响精度的因素
操作环境的温度是最大的影响因素。尤其是由地面往上延伸的渐进式温度差异可能会转移激光束。
由于接近地面的温度积层最大，所有当测量距离超过20米时最好把仪器安装在三脚架上。另外，尽可能把测量仪摆在测量场所的中央。
除了外部影响，对设备特殊的影响（例如掉落或强烈撞击）也会导致出现偏差。因此，每次工作前都要检查校准准确性。
如果在检查时发现测量仪的偏差超过最大极限, 则将其交给Bosch客户服务处进行修理。
检查水平方向的调平准确性

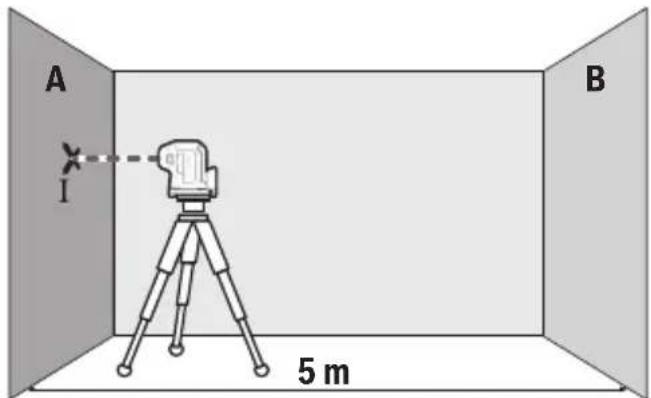

针对这项检查，您必须找一段无障碍物的5米长线段，而且该测量线段必须介于两面墙A和B之间。
- 将测量仪安装在靠近墙面A的三脚架上，或将测量仪放置在稳固的平整基底上。接通测量仪。
- 将与测量仪纵轴平行的水平激光束调整到靠近墙壁A。让测量仪找平。在墙壁上标记激光点的中心（点I）。
368|中文


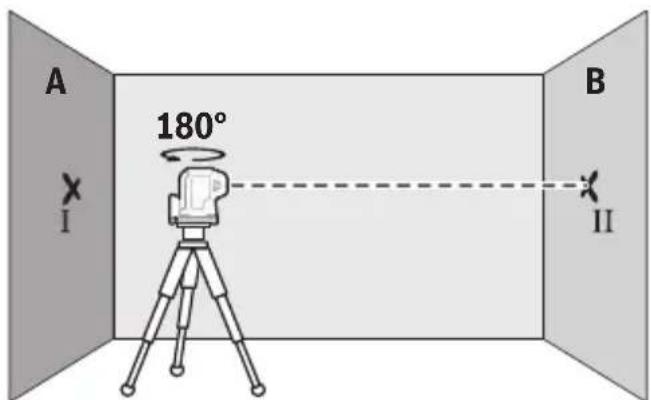

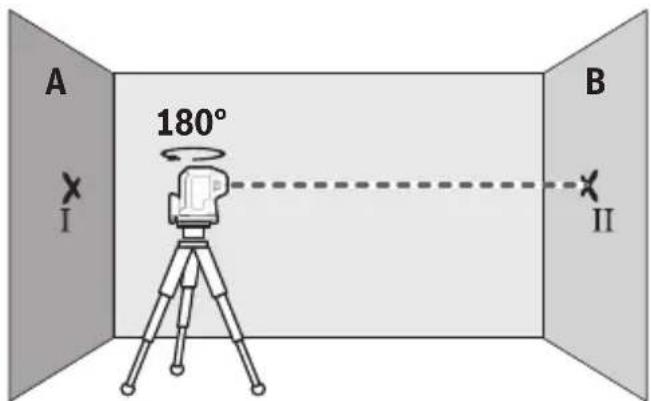

A 180° I B II- 将测量仪旋转 180^ , 找平, 然后在对面的墙B上标记激光束的点中心 (点 II)。

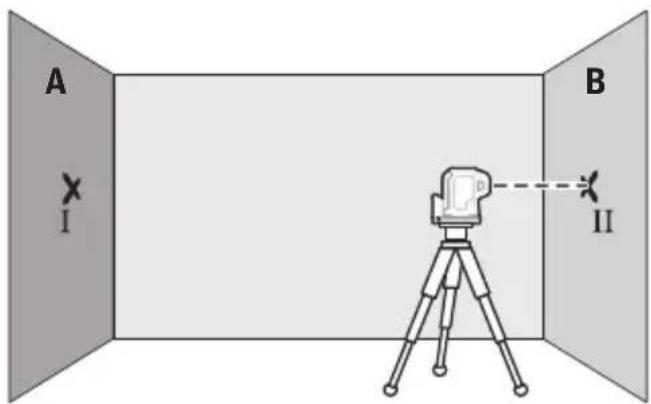

- 靠近墙B放下测量仪，不要旋转，接通，找平。


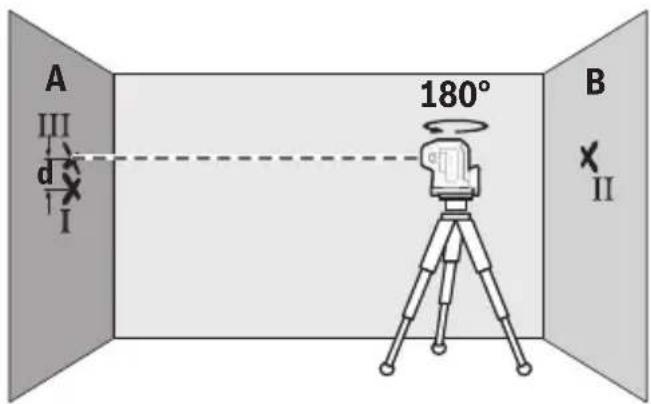

- 将测量仪旋转 180^ , 不要改变高度。找平, 然后在墙壁A上标记激光束的点中心 (点Ⅲ)。注意, 点Ⅲ尽可能地在点I的上方或下方垂直。
- 墙A上标记的点I和点Ⅲ之间的差值d就是测量仪沿纵轴的实际高度差。
在 2 × 5 米 = 10 米的测量距离内允许的最大偏差为:
10米 × ±0.35毫米/米 = ±3.5毫米。就是说，点I和点Ⅲ之间的差值d最大允许为3.5毫米。
GPL 5 G: 对沿着测量仪横轴延伸的两侧激光束重复该测量过程。开始该测量过程前，将测量仪顺时针或逆时针旋转90度。

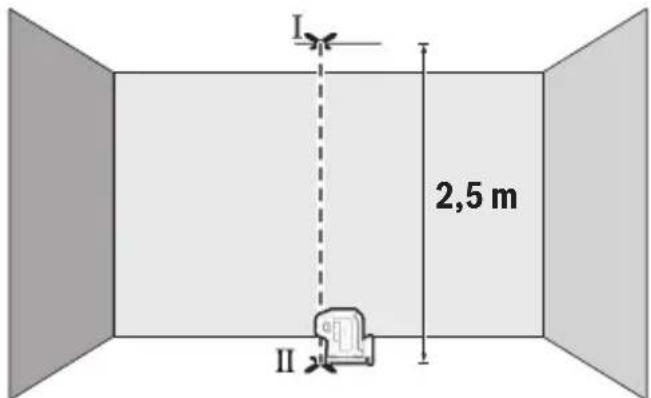

检查下对点准确性
针对这项检查，您必须找一段无障碍物的长线段，而且地面和天花板之间的距离应约为2.5米。
- 将测量仪放到地面上。接通测量仪并在磁性旋转支架(3)上转动，以便可以看到地面上的下部激光点。让测量仪调平。
370|中文

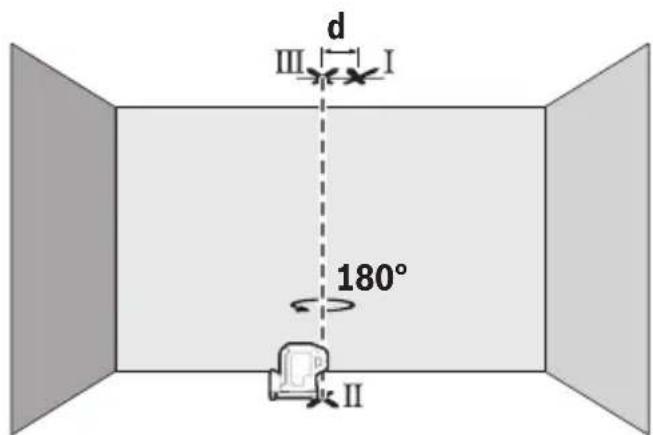

- 将测量仪旋转 180^ 。将其定位，使得下部激光点的中心位于已标记的点 II 上。让测量仪找平。标记上部激光点的中心（点 III ）。
- 天花板上点I和点Ⅲ之间的差值d就是测量仪在垂直方向的实际偏差。
请按如下步骤计算所允许的最大偏差:
两倍的地面至天花板的距离 × 0.35 毫米/米。
例如：地面至天花板之间的距离为2.5米时，则允许的最大偏差
2 × 2.5 米 × ± 0.35 毫米/米 = ± 1.75 毫米。就是说，点I和Ⅲ之间最多相距1.75毫米。
工作提示
▶ 仅使用激光点中心来标记。激光点的大小会随著距离的远近而改变。
使用三脚架（附件）工作
三脚架提供稳定且高度可调的测量底座。将测量仪用1/4英寸三脚架接头(4)安装到三脚架(11)或市售摄影三脚架的螺纹上。使用三脚架的固定螺栓拧紧测量仪。
在开动测量仪之前，先大略地调整好三脚架的位置。
使用磁性旋转支架进行固定（参见插图A-B）
借助一体式磁性旋转支架(3)可以将测量仪固定在可磁化的材料上。
▶ 如果固定住旋转支架的上表面，要让手指远离磁力旋转支架的背面。磁贴(7)巨大的吸力可能会夹住手指。
接通测量仪前，请先大略地调整好磁性旋转支架(3)。
转动磁性旋转支架(3)上的测量仪, 以便可以看到下部激光点或通过水平激光点传递高度。关闭并运输测量仪时, 将其再次卡到旋转支架上 (参见插图 B)。
激光辨识镜（附件）
激光辨识镜会过滤周围环境的光线。因此激光束会显得更亮。
激光视镜（附件）不得用作护目镜。激光视镜用于更好地识别激光束；然而对激光束并没有防护作用。
激光视镜（附件）不得用作太阳镜或在道路交通中使用。激光视镜并不能完全防护紫外线，还会干扰对色彩的感知。
工作范例（参见插图C-E）
有关测量仪的使用范例请参考说插图说明。
维修和服务
维护和清洁
测量仪器必须随时保持清洁。
不可以把仪器放入水或其它的液体中。
使用潮湿，柔软的布擦除仪器上的污垢。切勿使用任何清洁剂或溶剂。
务必定期清洁激光出口，清洁时不可以在出口残留绒毛。
存储和搬运测量仪时，一定要将其放在保护袋(12)中。
需要修理时，请将测量仪装入保护袋(12)邮寄。
客户服务和应用咨询
本公司顾客服务处负责回答有关本公司产品的修理、维护和备件的问题。备件的展开图纸和信息也可查看：www.bosch-pt.com
博世应用咨询团队乐于就我们的产品及其附件问题提供帮助。
询问和订购备件时，务必提供机器铭牌上标示的10位数物品代码。
中国大陆
博世电动工具（中国）有限公司
中国 浙江省 杭州市
滨江区 滨康路567号
102/1F 服务中心
邮政编码：310052
电话：(0571)8887 5566 / 5588
传真：(0571)8887 6688 x 5566# / 5588#
电邮：bsc.hz@cn.bosch.com
www.bosch-pt.com.cn
372|中文
制造商地址：
Robert Bosch Power Tools GmbH
罗伯特·博世电动工具有限公司
70538 Stuttgart / GERMANY
70538 斯图加特 / 德国
其他服务地址请见：
必须以符合环保要求的方式回收再利用测量仪，附件和包装材料。
请勿将测量仪和电池/蓄电池扔到生活垃圾里。
产品中有害物质的名称及含量
| 部件名称 有害物质 | ||||||
| 铅(Pb) | 汞(Hg) | 镉(Cd) | 六价铬( Cr^+6 ) | 多溴联苯(PBB) | 多溴二苯醚(PBDE) | |
| 外壳的金属部分 X O O O O O | ||||||
| 外壳的非金属部分 (包括玻璃) | O O O O O O | |||||
| 组合印刷电路板 X O O O O O | ||||||
| 附件A) | X O O O O O | |||||
| 碱性锰电池系统 O O O O O O | ||||||
| 充电电池系统 B) | X O O O O O | |||||
| 键盘 O O O O O O | ||||||
| 显示器C) | O O O O O O | |||||
| 激光模块D) | X O O O O O | |||||
部件名称 有害物质
A) 适用于采用附件的产品
B) 适用于采用充电电池电供的产品
C) 适用于采用显示器的产品
D) 适用于采用激光模块的产品
本表是按照SJ/T 11364的规定编制
0：表示该有害物质在该部件所有物质材料中的含量均在GB/T 26572规定的限量要求以下。
X：表示该有害物质至少在该部件的某一物质材料中的含量超出GB/T 26572规定的限量要求，且目前业界没有成熟的替代方案，符合欧盟RoHS指令环保要求。
产品环保使用期限内的使用条件参见产品说明书。
繁體中文
安全注意事項
為確保能夠安全地使用本測量工具，您必須完整詳讀本說明書並確實遵照其內容。若未依照現有之說明內容使用測量工具，測量工具內部所設置的防護措施可能無法發揮應有功效。謹慎對待測量工具上的警告標示，絕對不可讓它模糊不清而無法辨識。請妥善保存說明書，將測量工具轉交給他人時應一併附上本說明書。
▶ 小心 - 若是使用非此處指明的操作設備或校正設備，或是未遵照說明的操作方式，可能使您暴露於危險的雷射光照射環境之下。
▶ 本測量工具出貨時皆有附掛雷射警示牌（即測量工具詳解圖中的標示處）。
▶ 雷射警示牌上的內容若不是以貴國語言書寫，則請於第一次使用前將隨附的當地語言說明貼紙貼覆於其上。
374|繁體中文
請勿將雷射光束對準人員或動物，您本人亦不可直視雷射光束或使雷射光束反射。因為這樣做可能會對他人眼睛產生眩光，進而引發意外事故或使眼睛受到傷害。
萬一雷射光不小心掃向眼睛，應立刻閉上眼睛並立刻將頭轉離光束範圍。
▶ 請勿對本雷射裝備進行任何改造。
▶ 請勿將雷射眼鏡當作護目鏡（配件）使用。雷射眼鏡是用來讓您看清楚雷射光束：但它對於雷射光照射並沒有保護作用。
▶ 請勿將雷射眼鏡當作護目鏡（配件）使用，或在道路上行進間使用。雷射眼鏡無法完全阻隔紫外線，而且還會降低您對於色差的感知能力。
▶ 本測量工具僅可交由合格的專業技師以原廠替換零件進行維修。如此才能夠確保本測量工具的安全性能。
▶ 不可放任兒童在無人監督之下使用本雷射測量工具。他們可能會不小心對他人或自己的眼睛造生眩光。
▶ 請不要在存有易燃液體、氣體或粉塵等易爆環境下操作本測量工具。測量工具內部產生的火花會點燃粉塵或氣體。
磁鐵不得接近植入裝置或諸如心律調節器或胰島素幫浦等其他醫療器材。磁鐵形成的磁場可能干擾植入裝置或醫療器材運作。
▶ 請讓測量工具遠離磁性資料儲存裝置和易受磁場干擾的高靈敏器材。磁鐵所形成的磁場可能造成無法挽救的資料遺失。
產品和功率描述
請留意操作說明書中最前面的圖示。
依規定使用機器
此測量工具的設計適合用來確認及檢查水平定位和鉛垂點。本測量工具可同時適用於室內及戶外應用。
插圖上的機件
機件的編號和儀器詳解圖上的編號一致。
(1) 雷射光束射出口
(2) 起停開關
(3) 磁吸式旋轉座
(4) 1/4"三腳架固定座
(5) 電池盒蓋鎖扣
(6) 電池盒蓋
(7) 磁鐵
(8) 雷射警示牌
(9) 序號
(10) 雷射辨識鏡 ^a)
(11) 三腳架a)
(12) 保護套袋 ^a)
a) 圖表或說明上提到的配件，並不包含在基本的供貨範圍中。本公司的配件清單中有完整的配件供應項目。
技術性數據
| 點式雷射 | GPL 3 G |
| 點式雷射 | GPL 5 G |
| 產品機號 GPL 3 G | 3 601 K66 N.. |
| 產品機號 GPL 5 G | 3 601 K66 P.. |
| 工作範圍^A | 30 m |
| 調平精準度(雷射點下方除外) ^B)C) | ±0.35 mm/m |
| 調平精準度(雷射點下方) ^B)C) | ±0.7 mm/m |
| 自動調平範圍 | ±4° |
| 調平耗時 | < 4 秒 |
| 操作溫度 | -10°C...+45°C |
| 儲藏溫度 | -20°C...+70°C |
| 從基準點高度算起的最大可測量高度 | 2000 m |
| 空氣相對濕度最大值 | 90 % |
| 依照 IEC 61010-1,污染等級為 | 2^D) |
| 雷射等級 | 2 |
| 雷射種類 | 500-540 nm,< 1 mW |
376|繁體中文
| 點式雷射 | GPL 3 G |
| 點式雷射 | GPL 5 G |
| C_6 | 1 |
| 光束發散角 | 0.8 mrad(全角度) |
| 三腳架固定座 | 1/4" |
| 電池 | 2 × 1.5 VLR6 ( AA ) |
| 連續工作時間B) | 8 小時 |
| 重量符合EPTA-Procedure 01:2014 | 0.35 kg |
| 尺寸(長×寬×高) | 115 × 50 × 113 mm |
| 防護等級 | IP 65 |
A) 工作範圍在不利的環境條件下（例如陽光直射），工作範圍將縮小。
B) 溫度為 20-25 ℃
C) 此處提供的是在一般至有利環境條件下可達到的數值（比如無震動、無霧氣、無煙霧、無陽光直射）。歷經劇烈溫度起伏之後，精準度可能會發生偏差。
D) 只產生非傳導性污染，但應預期偶爾因水氣凝結而導致暫時性導電。
從產品銘牌的序號(9)即可確定您的測量工具機型。
安装
装入/更換電池
建議使用鹼錳電池來驅動本測量工具。
必要時可將磁吸式旋轉座 (3) 轉至一側，以便露出電池盒蓋 (6)。
若要打開電池盒蓋 (6)，請將鎖扣 (5) 往上推，然後取下電池盒蓋。裝入電池。
此時請您注意是否有依照電池盒內側上的電極標示正確放入。
將電池盒蓋 (6) 重新裝上，並壓入至鎖扣 (5) 上方標示的位置。
電池快沒電時，雷射點的亮度將逐漸降低。
電力完全耗盡時，雷射點將開始每分鐘閃爍 5 次。
電力完全耗盡時，雷射點將在測量工具關機前最後再閃爍一次。
務必同時更換所有的電池。請使用同一製造廠商，容量相同的電池。
▶ 長時間不使用時，請將測量工具裡的電池取出。電池可能因長時間存放於測量工具中不使用而自行放電。
操作
操作機器
不可以讓濕氣滲入儀器中，也不可以讓陽光直接照射在儀器上。
▶ 勿讓測量工具暴露於極端溫度或溫度劇烈變化的環境。例如請勿將它長時間放在車內。歷經較大溫度起伏時，請先讓測量工具回溫，而且一定要檢查精準度，確認後才能繼續進行測量（參見「測量工具精準度檢查」，頁378）。
如果儀器曝露在極端溫度下或溫差較大的環境中，會影響儀器的測量準確度。
測量工具須避免猛力碰撞或翻倒。測量工具遭受外力衝擊後，一律必須先檢查其精準度，確認後才能繼續使用(參見「測量工具精準度檢查」，頁378)。
▶ 若要搬運測量工具時，請先將它關閉。關機後擺動零件應要被鎖定，否則擺動零件可能因為強烈的震動而受損。
啟動／關閉
若要啟動測量工具，請將電源開關 (2) 推至ON。本測量工具開機後將隨即從射出口 (1) 發射一道雷射光束。
▶ 雷射光束不可以對準人或動物，操作人本身也不要直視光束，即使和光束相距甚遠也不可以做上述動作。
若要關閉測量工具，請將電源開關 (2) 推至 OFF 位置。關閉時，擺動零件即遭鎖定。
▶ 不可放任啟動的測量工具無人看管，使用完畢後請關閉測量工具電源。雷射可能會對旁人的眼睛產生眩光。
當操作溫度已超出最高允許值 45 °C 時，將自動關機以保護雷射二極體。待測量工具冷卻後又能再度操作時，您即可重新開機。
自動關機功能
測量工具會在連續工作 60 分鐘後自動關機。
已啟動的測量工具如果不在自動調平範圍內（雷射點持續閃爍），則自動關機功能將重設為 60 分鐘。
自動調平功能
請將本測量工具放置在一個穩固的水平平面上，或將它固定在三腳架 (11) 上。
若欲使用底下的雷射點，請旋轉磁吸式旋轉座 (3) 上的測量工具，直到您能夠在地板上看見雷射點。
378|繁體中文
啟動後，自動調平功能會在相差 ±4° 的自動調平範圍內自動進行調整。當雷射點持續亮起並靜止不動時，表示調平結束。
若無法使用自動調平功能，例如一旦測量工具的所在平面與水平面之間相差達 4° 以上時，雷射點將持續快速閃爍。
發生上述情況時，請將本測量工具架設在水平平面上，然後等待其自動調平。測量工具一進入 ±4° 的自動調平範圍時，雷射點隨即再度持續亮起。
測量工具在運轉期間若有振動或移位，將重新進行調平。重新調平之後，請全面檢查水平或垂直雷射點相對於基準點的位置，以免因測量工具移位而發生錯誤。
測量工具精準度檢查
影響精度的因素
操作環境的溫度是最大的影響因素。尤其是由地面往上延伸的漸進式溫度差異可能會使雷射光束改變方向。
靠近地面的位置其溫度分層變化最大，因此當測量距離超過 20 m 以上，一律應將本測量工具安裝在三腳架上。此外，請您將測量工具儘量架設在作業區的中央。
除了外在因素，發生偏差的原因亦可能來自機器本身（例如機器曾翻倒或受到猛力撞擊）。因此，每次開始工作之前，請您先進行調平精準度檢查。
如果檢查時發現測量工具的偏差超過最大極限。必須把儀器交給 Bosch 顧客服務處修理。
檢查水平調平精準度

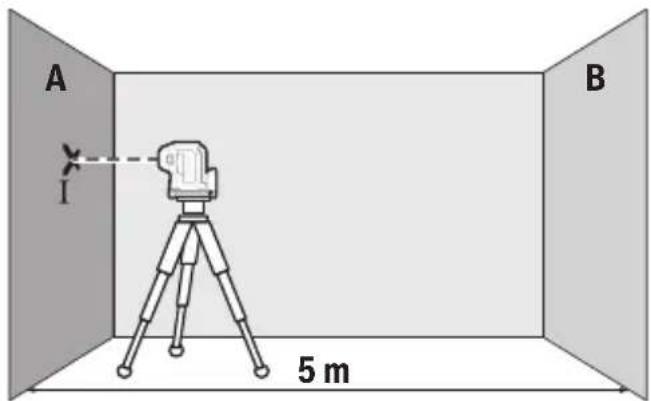

針對這項檢查，您必須在兩面牆 A 和牆 B 之間找出一段無障礙物、長度 5 m 的測量距離。
- 請將測量工具先安裝在三腳架上後，再架設到 A 牆附近的位置，或將測量工具放置在穩固的平坦基座上。啟動測量工具。
- 與測量工具縱軸平行的水平雷射光束要對準比較靠近的 A 牆。讓測量工具進行調平。標出牆上點雷射的中心位置（I 點）。
- 將測量工具（不用旋轉）移至靠近 B 牆附近，然後啟動電源，讓它進行調平。
380|繁體中文
- A 牆上標出的 I 與 III 兩點相差的高度 d 即是測量工具縱軸方向的實際高度偏差。
測量距離為 2 × 5 m = 10 m 時的最大容許偏差是：
10 m × ±0.35 mm/m = ±3.5 mm。因此，Ⅰ和Ⅲ兩點之間相差的距離 d 最多只能有 3.5 mm。
GPL 5 G：重覆上述測量過程來檢查測量工具橫軸方向的的側面雷射光束。其方法是：在開始測量流程之前，請先將測量工具逆時針旋轉90°。
檢查鉛垂精準度
針對這項檢查，您必須在地板與天花板之間找出一段無障礙物、長度 2.5 m 左右的測量距離。
- 將測量工具放置到地面上。啟動測量工具，接著旋轉磁吸式旋轉座 (3) 上的測量工具，使您能夠在地板上看見底下的雷射點。讓測量工具進行調平。


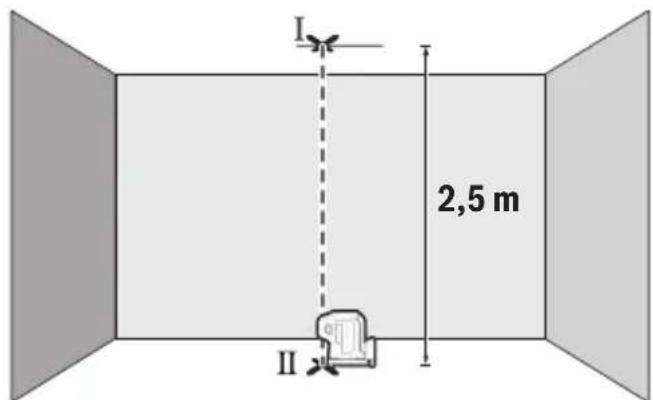

I 2,5 m II- 請在天花板上，請到天花板上標出上方雷射點的中心位置（I點）。然後再到地面上，請到地板上標出下方雷射點的中心位置（II點）。
- 將測量工具旋轉 180°。讓下方雷射點的中心位置定位在已標出的Ⅱ點上。讓測量工具進行調平。標出上方雷射點的中心位置（Ⅲ點）。
- 天花板上Ⅰ與Ⅲ兩點之間相差的距離 d 即是測量工具的實際垂直偏差。
最大容許偏差的計算方式如下：
兩倍的地板與天花板距離 × 0.35 mm/m。
舉例來說：如果地板與天花板之間的距離為 2.5 m，則最大容許偏差為 2 × 2.5 m × ± 0.35 mm/m = ± 1.75 mm 。因此，I 及 III 兩點最多可相差 1.75 mm。
作業注意事項
u 做記號時，一律以雷射點的中心點位置為準。雷射點的大小會隨著距離的遠近而改變。
382 | 繁體中文
使用三腳架（配件）進行測量
三腳架可為您提供一個可調整高度的穩固測量基座。請利用 1/4" 三腳架固定座 (4) 將測量工具安裝到三腳架 (11) 或一般市售相機三腳架的螺紋孔上。利用三腳架的止付螺絲，將測量工具旋緊固定。
在啟動測量工具之前，先大略地調整好三腳架的位置。
使用磁吸式旋轉座進行固定（請參考圖 A-B）
利用內建的磁吸式旋轉座 (3) 即可將測量工具固定於磁性材質上。
▶ 當您將旋轉座固定在表面時，手指請勿靠近磁性旋轉座的背面。磁鐵 (7) 的強力牽引力可能會夾住手指。
先大致對準好磁吸式旋轉座 (3)，再啟動測量工具。
藉由轉動磁吸式旋轉座 (3) 上的測量工具，您即可看見底下的雷射點或利用水平雷射點，找出相同高度的位置。關閉以及搬運測量工具時，請將測量工具重新卡入至旋轉座上（請參考圖 B）。
雷射視鏡（配件）
雷射視鏡可過濾掉周圍環境的光線。因此，您的眼睛看到雷射光時會覺得較亮。
▶ 請勿將雷射眼鏡當作護目鏡（配件）使用。雷射眼鏡是用來讓您看清楚雷射光束：但它對於雷射光照射並沒有保護作用。
▶ 請勿將雷射眼鏡當作護目鏡（配件）使用，或在道路上行進間使用。雷射眼鏡無法完全阻隔紫外線，而且還會降低您對於色差的感知能力。
操作範例（請參閱圖 C-E）
有關測量工具的使用範例請參考說插圖說明。
維修和服務
維修和清潔
測量儀器必須隨時保持清潔。
不可以把儀器放入水或其它的液體中。
使用柔軟濕布擦除儀器上的污垢。切勿使用清潔劑或溶液。
務必定期清潔雷射射出口，清潔時射出口不可殘留毛絮。
儲放和搬運測量工具時，一定要將它放置在保護套袋 (12) 內。
如需送修，請將測量工具放入保護套袋 (12) 內後，再轉交給相關單位。
顧客服務處和顧客咨詢中心
本公司顧客服務處負責回答有關本公司產品的維修、維護和備用零件的問
題。以下的網頁中有分解圖和備用零件相關資料：www.bosch-pt.com
如果對本公司產品及其配件有任何疑問，博世應用諮詢小組很樂意為您提供協助。
當您需要諮詢或訂購備用零件時，請務必提供本產品型號銘牌上 10 位數的產品機號。
台灣
台灣羅伯特博世股份有限公司
建國北路一段90號6樓
台北市10491
電話:(02)77342588
傳真: (02) 2516 1176
www.bosch-pt.com.tw
制造商地址:
Robert Bosch Power Tools GmbH
羅伯特·博世電動工具有限公司
70538 Stuttgart / GERMANY
70538 斯圖加特/ 德國
以下更多客戶服務處地址：
必須以符合環保要求的方式回收再利用損壞的儀器、配件和包裝材料。
不得將測量工具與電池當成一般垃圾丟棄！
한국어
안전 수칙
