产品类型	激光水平仪
品牌	博世
型号	GLL 280 P Professional
尺寸（长 x 宽 x 高）	159 x 54 x 141 毫米
重量（依据 EPTA 01:2014）	0.69 千克
电源	4 节 LR6 (AA) 电池，1.5 V
电池寿命	约 9 小时（2 条激光线），18 小时（1 条激光线）
工作范围	标准：20 米；脉冲功能：15 米；带接收器：5–80 米
找平精度	±0.2 毫米/米
自动找平范围	±4°
典型找平时间	< 4 秒
激光等级	2
激光类型/波长	640 纳米，< 1 毫瓦
防护等级	IP 54（防尘和防溅水）
工作温度	-10 °C 至 +45 °C
存储温度	-20 °C 至 +70 °C
三脚架接口	1/4 英寸和 5/8 英寸
主要功能	水平线、垂直线和十字线；自动找平；接收器脉冲模式；自动关机（可调）；声音信号（可关闭）
维护与清洁	使用柔软湿布；请勿使用溶剂；定期清洁激光出口
安全提示	请勿直视光束；远离心脏起搏器（磁铁）；存放于保护套内
备件与可维修性	可在博世售后服务处获取；10 位商品编号（3 601 K63 2..）；仅由合格人员维修
一般信息	说明书可免费在 notice-facile.com 下载；随附瞄准靶、保护套、电池；可选配件：接收器、三脚架、通用固定器、眼镜

常见问题 - GLL 280 P Professional BOSCH

如何更换博世 GLL 280 P 的电池？

更换电池时，按箭头方向推动电池仓盖锁扣 11，然后翻开盖子。插入 4 节 LR6 (AA) 电池，注意极性。建议使用碱性电池。

如何激活脉冲功能以使用接收器？

按下 3 键（脉冲功能）。指示灯 4 亮绿色。激光线以极高频率闪烁，可由接收器 17 检测。再次按下该键可关闭。

如果激光线闪烁且仪器无法找平怎么办？

如果测量仪倾斜超过 ±4°，自动找平无法进行。激光线闪烁并发出快速声音信号（最长 30 秒）。将仪器放置在稳定的水平面上，调整倾斜角度小于 4°。

如何检查仪器的精度？

按照说明书中的描述检查水平线和垂直线。例如，对于水平线，将仪器放置在距离墙壁 5 米处，标记交叉点，旋转 180°，比较偏差。最大允许偏差为 ±0.2 毫米/米。

是否可以在室外强光下使用激光？

可以，但可见度可能降低。使用 激光瞄准靶 或 激光接收器（激活脉冲功能）可提高检测效果。使用接收器时工作范围可达 80 米。

如何关闭 30 分钟自动关机功能？

在仪器开机的情况下，按住 5 键（工作模式）至少 3 秒。激光束短暂闪烁以确认关闭。要重新激活，关闭并重新打开仪器，或重复相同操作。

哪些配件与 GLL 280 P 兼容？

可选配件包括：激光接收器 17、带支架的瞄准靶 16、通用固定器 19、伸缩杆 20、激光眼镜 21、三脚架 22。部分配件（如保护套 18）已包含在内。

如何清洁仪器？

使用柔软湿布。切勿将仪器浸入水中。请勿使用清洁剂或溶剂。定期清洁激光出口附近的表面以去除灰尘。

有哪些重要的安全提示？

切勿将激光束对准人或动物。请勿直视光束。磁铁可能干扰心脏起搏器——保持仪器远离。运输时使用保护套。请勿改装激光装置。

在哪里可以找到备件或进行维修？

请联系博世售后服务。在法国，您可以在线订购备件：www.bosch-pt.fr 或致电 0811 360122（本地费用）。维修请联系授权服务中心。商品编号（3 601 K63 2..）印在铭牌上。

用户手册 GLL 280 P Professional BOSCH

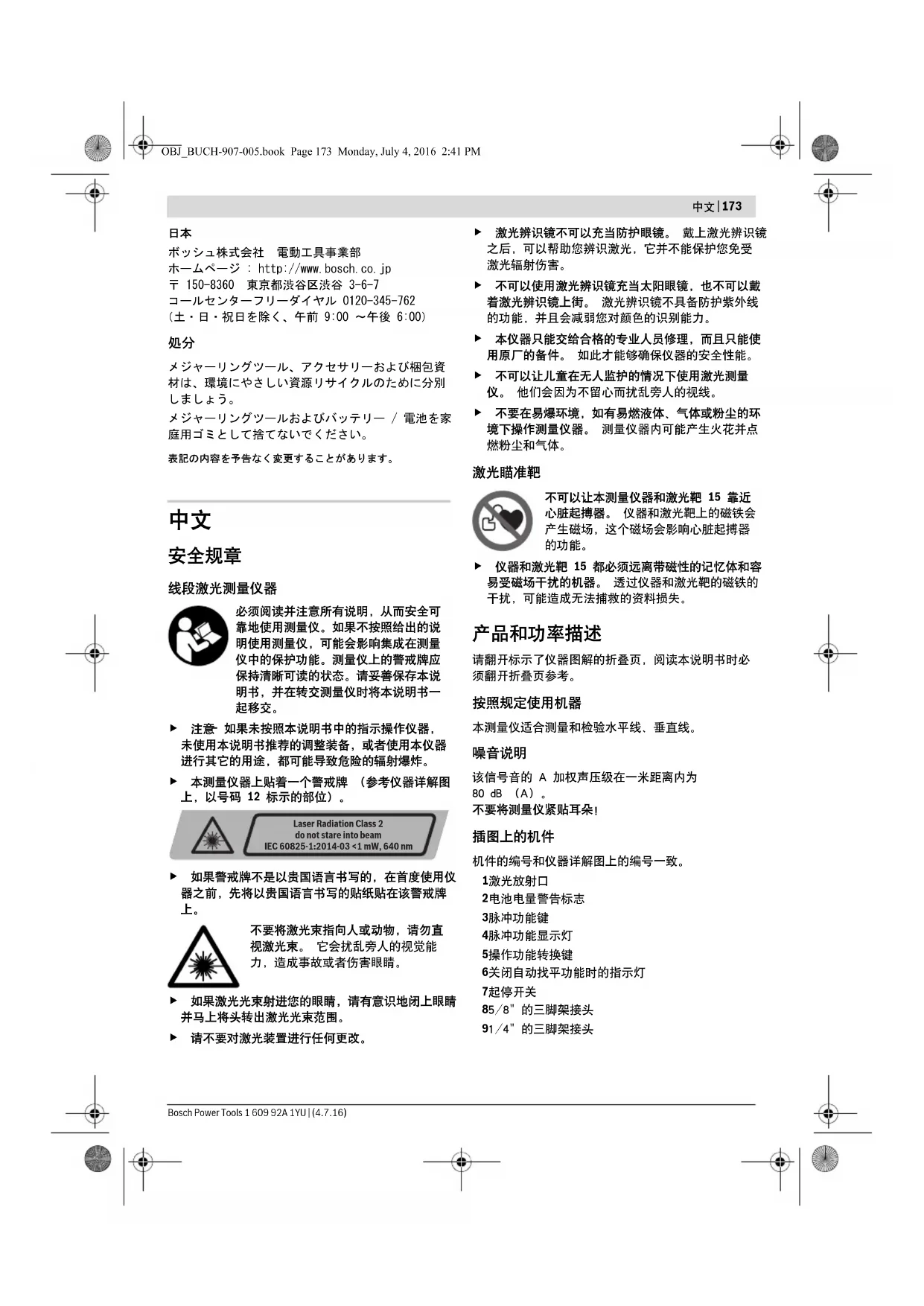

必须阅读并注意所有说明，从而安全可靠地使用测量仪。如果不按照给出的说明使用测量仪，可能会影响集成在测量仪中的保护功能。测量仪上的警戒牌应保持清晰可读的状态。请妥善保存本说明书，并在转交测量仪时将本说明书一起移交。

注意 如果未按照本说明书中的指示操作仪器，未使用本说明书推荐的调整装备，或者使用本仪器进行其它的用途，都可能导致危险的辐射爆炸。
本测量仪器上贴着一个警戒牌（参考仪器详解图上，以号码 12 标示的部位）。

如果警戒牌不是以贵国语言书写的，在首度使用仪器之前，先将以贵国语言书写的贴纸贴在该警戒牌上。

不要将激光束指向人或动物，请勿直视激光束。它会扰乱旁人的视觉能力，造成事故或者伤害眼睛。

▶ 如果激光光束射进您的眼睛，请有意识地闭上眼睛并马上将头转出激光光束范围。
▶ 请不要对激光装置进行任何更改。

激光辨识镜不可以充当防护眼镜。戴上激光辨识镜之后，可以帮助您辨识激光，它并不能保护您免受激光辐射伤害。
不可以使用激光辨识镜充当太阳眼镜，也不可以戴着激光辨识镜上街。激光辨识镜不具备防护紫外线的功能，并且会减弱您对颜色的识别能力。
本仪器只能交给合格的专业人员修理，而且只能使用原厂的备件。如此才能够确保仪器的安全性能。
▶ 不可以让儿童在无人监护的情况下使用激光测量仪。他们会因为不留心而扰乱旁人的视线。
不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作测量仪器。测量仪器内可能产生火花并点燃粉尘和气体。

激光瞄准靶

不可以让本测量仪器和激光靶 15 靠近心脏起搏器。仪器和激光靶上的磁铁会产生磁场，这个磁场会影响心脏起搏器的功能。

仪器和激光靶 15 都必须远离带磁性的记忆体和容易受磁场干扰的机器。透过仪器和激光靶的磁铁的干扰，可能造成无法捕救的资料损失。

产品和功率描述

请翻开标示了仪器图解的折叠页，阅读本说明书时必须翻开折叠页参考。

按照规定使用机器

本测量仪适合测量和检验水平线、垂直线。

噪音说明

该信号音的 A 加权声压级在一米距离内为 80 dB （A）。

不要将测量仪紧贴耳朵！

插图上的机件

机件的编号和仪器详解图上的编号一致。

1激光放射口
2电池电量警告标志
3脉冲功能键
4脉冲功能显示灯
5操作功能转换键
6关闭自动找平功能时的指示灯
7起停开关
85/8" 的三脚架接头
91/4"的三脚架接头

174|中文

10 电池盒盖

11 电池盒盖的固定扳扣

12 激光警戒牌

13 序列号码

14磁铁

15 激光靶

16 带脚架的测量板*

17 激光接收器*

18 保护套*

19 通用支撑*

20 伸缩杆*

21 激光辨识镜*

22 三脚架 *

*图表或说明上提到的附件，并非包含在供货范围中。

技术数据

线段激光测量仪器	GLL 2-80 P
物品代码	3601 K63 2..
测量范围 ^1)
-基本	20米
-使用脉冲功能	15米
-使用激光接收器	5-80米
找平精度	±0.2毫米/米
一般的自动找平范围	±4°
一般的找平时间	<4秒
工作温度范围	-10°C...+45°C
储藏温度范围	-20°C...+70°C
最大相对空气湿度	90%
激光等级	2
激光种类	640纳米,<1毫瓦
C_6	1
最短的脉冲时间	1/1600秒
激光线散度	0.5 mrad(全角)
三脚架接头	1/4",5/8"
电池	4x1.5伏特 LR6 (AA)
操作时间
-使用2个激光平面	9小时
-使用1个激光平面	18小时
重量符合
EPTA-Procedure 01:2014 0.69公斤
尺寸(长×宽×高)	159×54×141毫米
保护种类	IP 54(防尘埃和防水花)

1) 不良的测量环境（例如直接的日照）会缩小测量的范围。仪器铭牌上的序列号码（仪器详解上标示著 13 的位置）便是仪器的识别码。

安装

安装 / 更换电池

操作本测量仪时最好使用碱性锰电池。

打开电池盒盖 10 时，得先朝着箭头的方向推压固定扳扣 11，接著再掀开电池盒盖。安装好附带的电池。安装时请注意电池极性的正确安装方向，电池室中有正确的安装参考图。

电池如果太弱了，仪器会响起一道长达 5 秒钟的信号声。电池电量警告标志 2 会持续闪烁红灯。此时测量仪器最多只能再使用 2 个小时。

如果在开动仪器时电池已经太弱了。开动之后仪器马上就会发出一道长达 5 秒钟的信号声。

务必同时更换所有的电池。请使用同一制造厂商，相同容量的电池。

不使用测量仪时，必须从仪器中取出电池。长期搁置之后，电池会腐蚀或自行放电。

正式操作

正式操作仪器

在某些操作状况下测量仪会发出响亮的信号声。此时测量仪必须远离耳朵和旁观者。这个响亮的信号声可能损坏您的听觉。

▶ 不可以让湿气渗入仪器中，也不可以让阳光直接照射在仪器上。

仪器不可以曝露在极端的气候下，也不可以把仪器放在温差相当大的环境中。仪器不可以长期放置在汽车中。如果仪器先后曝露在温差相当大的环境中，必须先等待仪器温度恢复正常后再使用仪器。如果仪器曝露在极端的气候下或温差相当大的环境中，会影响仪器的测量准确度。

不可以剧烈地撞、摔测量仪。仪器如果损坏了会影响测量精度。经过强烈的外力冲撞后，为了检查仪器的测量精度，可以将激光线段或铅垂光束和您熟悉的水平、垂直线段或经过检验的铅垂点做比较。

▶ 搬运仪器之前必须先关闭仪器。关机后摆动零件会被锁定，否则摆动零件可能因为强烈的震动而受损。

开动 / 关闭

开动 测量仪器，把起停开关 7 推移到 "on" 位置（不使用自动找平功能操作仪器时），或 "o n" 置（使用自动找平功能操作仪器时）。开机后测量仪器马上从激光放射口 1 投射出激光线段。

▶ 不可以把激光指向人或动物。您本人也不可以直视激光。就算您与激光之间尚有一段距离，也不可忽视激光的伤害力。

看管好已经开动的仪器。使用完毕后务必随手关闭仪器。激光可能扰乱旁人的视线。

位

关闭 测量仪器，把起停开关 7 推移到 "off" 位置。关闭仪器后，仪器的摆动单元会被锁定。

如果超过最高许可操作温度 45^ C，仪器会自动关闭以便保护激光二极管。待测量仪器冷却后便能够再度操作，此时您又可以再度开动仪器了。

关闭仪器的自动关机功能

如果长达 30 分钟未按下测量仪器上的任何按键，为了保护电池测量仪器会自动关闭。

在仪器自动关闭之后如果要再度启动仪器，可以先将起停开关7推到"off"的位置，然后再重新开动仪器，或者按一次操作功能转换键5或脉冲功能键3。要关闭自动关机功能，（如果测量仪器已经被启动了）必须按住操作功能转换键5，最少按3秒钟。在关闭了自动关机功能后，激光光束会短暂闪烁以做回应。

关闭测量仪器然后再开动仪器，或按住功能转换键 5 至少 3 秒钟，便可以再启动自动关机功能。

关闭信号声功能

开动测量仪器时信号声功能便随著被启动。

要关闭或启动信号声必须同时按住 操作功能转换键 5 和脉冲功能键 3。至少得按住 3 秒钟。

在关闭和启动信号声功能时，仪器都会发出三道短暂的信号声来确认。

操作功能

本测量仪器有三种不同的测量功能，您可以随时在这些功能之间进行转换：

- 水平操作模式：会产生水平激光面，

- 垂直操作模式：会产生垂直激光面，

- 十字激光操作模式：会产生一个水平和一个垂直的激光面。

开动仪器后，测量仪是设定为水平找平。按下操作功能转换键 5 后能够改变仪器的测量功能。

以上三种测量方式，都可以使用自动找平功能。

脉冲功能

使用激光接收器 17 时，不管选择何种测量方式，都必须开启脉冲功能。

启动脉冲功能后，激光线段会以极高的频率闪烁，这样激光接收器 17 才能够接收仪器投射出的激光。

按下按键 3 可以开动脉冲功能。启动脉冲功能之后显示灯 4 会亮起绿光。

就肉眼而言，在启动脉冲功能之后，激光线段的辨识程度会降低。因此不使用激光接收器时，最好重新按下按键3来关闭脉冲功能。关闭脉冲功能之后显示灯4会熄灭。

自动找平功能

使用自动找平功能进行测量

把测量仪器放置在平坦、坚固的地面上，或者把它固定在支撑 19 或三脚架 22 上。

使用自动找平功能测量时必须把起停开关 7 推到 "o n" 的位置。

自动找平功能能够校平小的起伏，它的校平范围在 ±4^ 度之间。只要激光束不再移动，则表示测量仪已经完成找平的工作。

如果不可能进行找平，例如测量仪器的放置位置的水平倾斜度超过 4^ ，激光会快速闪烁。如果启动了信号声功能，仪器会发出快速信号声，最长可达 30 秒。在开动仪器后 10 秒钟之内，这个警告功能便会被解除，以便操作者能够调整好测量仪器。

把测量仪器摆好在水平的位置上，并且让仪器自动找平。只要测量仪器放置的位置在仪器自动找平的范围内（±4°度），激光便会持续亮着而且信号声会被关闭。

如果在测量中途碰了仪器或移动了仪器，仪器会重新自动找平。此时，最好拿一个基准点重新检查水平激光束和垂直激光束的位置，以避免测量错误。

不使用自动找平功能时的测量工作

操作仪器时如果不想使用自动找平功能，要将起停开关7推向"on"。关闭了自动找平功能之后，指示灯6会亮起红光，激光线段会缓慢地闪烁30秒。

关闭了自动找平功能后，便可以把测量仪拿在手上，或者放在合适的底垫上操作。进行交叉测量时，水平激光束和垂直激光束的交叉角便不会被强制成90度。

找平精度

影响精度的因素

操作环境的温度是最大的影响因素。尤其当温度从地面朝著天花板逐渐改变时，极可能改变激光束的投射方向。

由于接近地面的温度积层最大，所有当测量距离超过20米时最好把仪器安装在三脚架上。另外，尽可能把测量仪摆在测量场所的中央。

除了外部影响，对设备特殊的影响（例如掉落或强烈撞击）也会导致出现偏差。因此，每次工作前都要检查校准准确性。

先检测水平激光线段的找平精度，接著再检查垂直激光线段的找平线段。

如果在检查时发现测量仪器的偏差超过最大极限。必须把仪器交给博世顾客服务处修理。

176|中文

检查横轴的水平水准精度

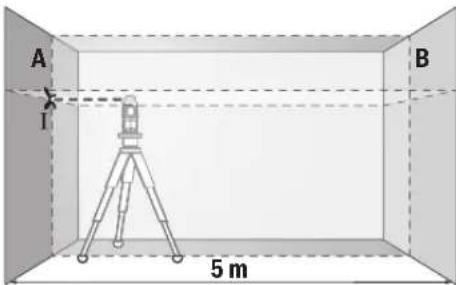

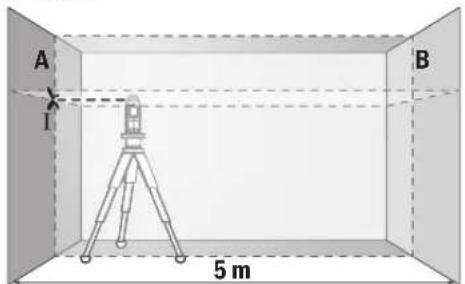

针对这项检查，您必须找一段无障碍物的 5 米长线段，而且该测量线段必须介于两面墙 A 和 B 之间。

- 把测量仪安装在三脚架上，并把三角架摆在靠近墙 A 的位置，或者把仪器放置在靠近墙的坚实，平坦的地面上。开动测量仪，并选择有自动找平功能的交叉测量。

- 把激光束对准比较靠近的墙 A，并让测量仪找平。找出激光束在墙上的交叉点，并在该点的中心位置打上记号（点 I）。

A 180° B I II

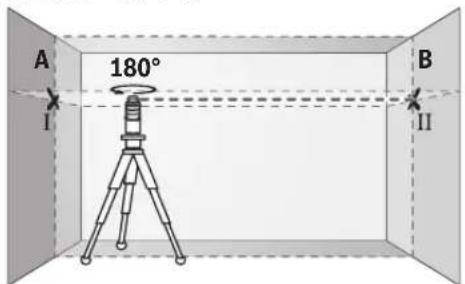

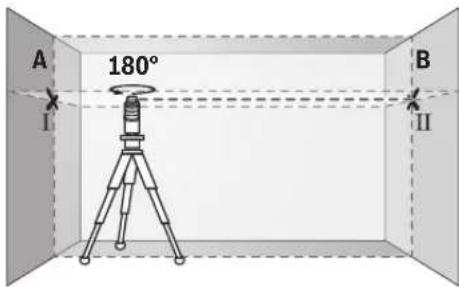

- 把测量仪旋转 180 度，让仪器找平。找出激光束在墙 B 上的交叉点，并在该点的中心位置打上记号（点 II）。

- 把测量仪移近墙 B （无须旋转测量仪），开动测量仪，并让仪器找平。

A B I II

- 调整测量仪的高度 （借助三脚架，必要时得使用垫块），让激光束的交叉点，准确地投射在墙 B 的点 II 上。

A II III 180° B II

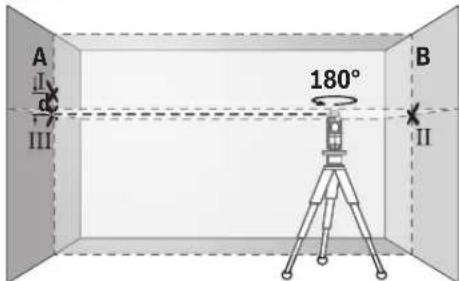

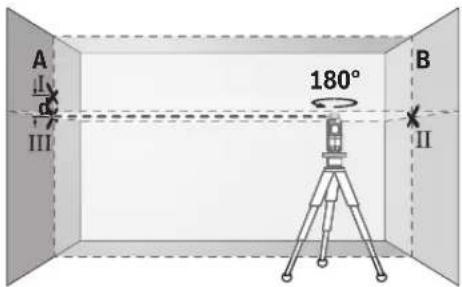

• 把测量仪旋转 180 度，但是不可改变测量仪的高度。调整测量仪，让垂直方向的激光束穿过墙 A 的点 I。让测量仪找平，并且在墙 A 的激光束交叉点上做记号（点 III）。
• 墙 A 上点 I 和点 III 的差距 d，便是测量仪在横轴上的实际高度偏差。

测量的距离是 2 × 5 米 = 10 米。而最大的许可误差为：

10 米 x ±0.2 毫米 / 米 = ±2 毫米。

点 I 和点 III 的差距 d 不可以超过 2 毫米。

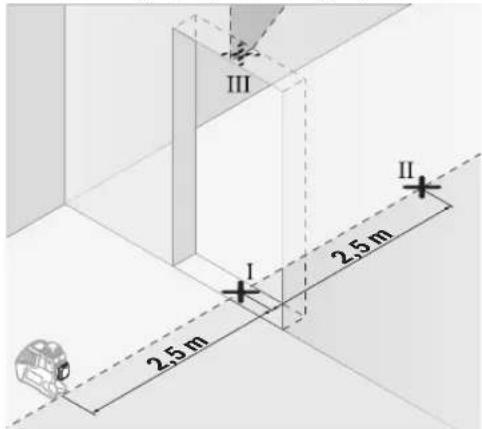

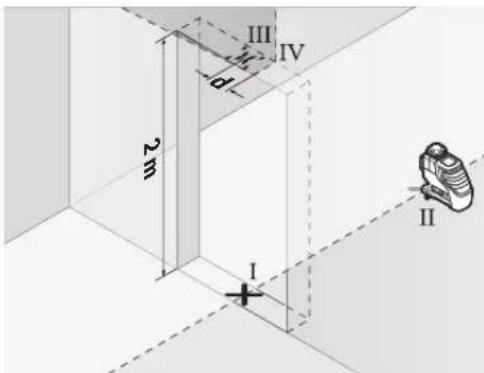

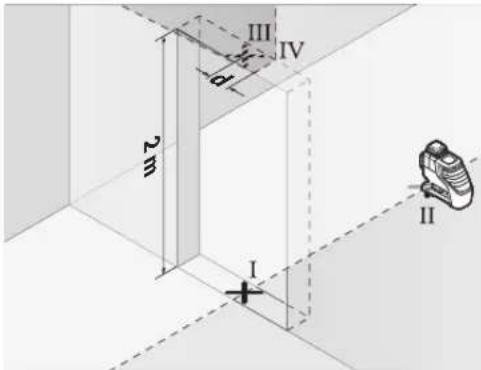

检查垂直方向的激光束的找平精度

针对这项检验，您必须寻找一处有门孔而且地板坚实的场地。此外，门孔的前后两侧至少要有 2.5 米的空间。

- 把测量仪放置在距离门孔 2.5 米处的坚实、平坦的地面上（不可以使用三脚架）。让测量仪在垂直测量的功能上自动找平，并且把激光束朝向门孔。

- 找出投射在门孔地板上的垂直激光束的中心点，并在该中心点打上记号（点 I）。在门孔的另一侧约 5 米远处再做一个记号（点 II），在门孔的上缘做第三个记号（点 III）。

• 先把测量仪器旋转 180 度 并将它放在门孔的另一侧，要直接放在点 II 之下。让测量仪器找平，调整垂直激光线段让激光束的中心点准确地穿过点 I 和点 II。
• 在门孔上缘的激光线段中心点打记号，并将它定为点 IV。
• 点 III 和点 IV 的差距 d 便是测量仪在垂直方向的实际偏差。
• 测量门孔的高度。

最大许可偏差的计算方式如下：

双倍门孔高度 x 0.2 毫米 / 米

例子：如果门孔的高度为 2 米，那麼最大的许可偏差为

2 x 2 米 x ±0.2 毫米 / 米 = ±0.8 毫米。在接下的测量过程中点 III 和点 IV 的最大距离不可以超过 0.8 毫米。

有关操作方式的指点

▶ 记号一定要打在激光束的中心位置。激光束的宽度会随著距离的远近而改变。

使用激光靶工作

在工作环境条件不良以及测量距离遥远时，使用激光靶 15 可以改善激光光束的能见度。

激光靶 15 上的反射部分，能够改善激光的辨识度。如果使用激光靶的透明部分，也能够从激光靶的背面看见激光。

使用三脚架工作（附件）

三脚架是稳固而且能够改变高度的测量底架。把测量仪器的 1/4" 三脚架接头 9 拧入三脚架 22 上的螺杆中，或一般的三脚架中。如果把仪器安装在一般的工地用三脚架上，则要使用 5/8" 的三脚架接头 8。使用三脚架上的固定螺丝固定好测量仪器。

使用通用支撑固定 （附件） （参考插图 D）

使用通用支架 19 可以将测量仪器固定在倾斜面、管子或能够让磁铁吸附的材料上。通用支撑也可以充当地面三脚架，它可以减轻调整测量仪器高度的工作。

使用测量板工作 （附件）（参考插图 A-B）

借助测量板 16，可以把地板上的激光记号点，或者把激光的高度转载到墙上。

使用零面和刻度盘可以测量改变高度后的位移距离，并且把它转载到其它的位置。因此不必重新调整测量仪的高度。

测量板16覆盖了反射膜，可以帮助操作者在远距离或日照强烈的环境中辨识激光束。当您的视线与激光平行时，才能体会反射膜的加强激光功能。

操作仪器时使用激光接收器（附件）

(参考插图 D)

在光线不利操作的环境中（操作环境太亮，直接日照）以及测量距离很远时，为了容易辨识激光可以使用激光接收器17。使用激光接收器时得开动脉冲功能（参考“脉冲功能”，页数175）。

激光辨识镜（附件）

激光辨识镜会过滤周围环境的光线。因此激光束的红光会显得更亮。

激光辨识镜不可以充当防护眼镜。戴上激光辨识镜之后，可以帮助您辨识激光，它并不能保护您免受激光辐射伤害。
不可以使用激光辨识镜充当太阳眼镜，也不可以戴着激光辨识镜上街。激光辨识镜不具备防护紫外线的功能，并且会减弱您对颜色的识别能力。

工作范例（参考插图 C-H）

有关测量仪器的使用范例请参考说插图说明。

维修和服务

维修和清洁

使用附带的保护套储存和携带仪器。

测量仪器必须随时保持清洁。

不可以把仪器放入水或其它的液体中。

使用潮湿，柔软的布擦除仪器上的污垢。不可以使用洗涤剂或溶剂清洁仪器。

务必定期清洁激光出口，清洁时不可以在出口残留绒毛。

将仪器送修之前，必须先把仪器放入防护套 18 中。

顾客服务处和顾客咨询中心

本公司顾客服务处负责回答有关本公司产品的修理，维护和备件的问题。以下的网页中有爆炸图和备件的资料：

www.bosch-pt.com

博世顾客咨询团队非常乐意为您解答有关本公司产品及附件的问题。

如需查询和订购备件，请务必提供产品型号铭牌上的10位数货号。

178|中文

有关保证，维修或更换零件事宜，请向合格的经销商查询。

中国大陆

博世电动工具（中国）有限公司

中国 浙江省 杭州市

滨江区滨康路 567 号

邮政编码：310052

免费服务热线：4008268484

传真：[phone]

电邮：[e-mail]

www.bosch-pt.com.cn

羅伯特·博世有限公司

香港北角英皇道 625 號 21 樓

客戶服務熱線：[phone]

傳真：[phone]

電郵：[e-mail]

網站：www.bosch-pt.com.hk

制造商地址：

Robert Bosch Power Tools GmbH

罗伯特·博世电动工具有限公司

70538 Stuttgart / GERMANY

70538 斯图加特 / 德国

处理废弃物

必须以符合环保要求的方式回收再利用损坏的仪器，附件和包装材料。

不可以把损坏的探测仪和蓄电池 / 电池丢弃在一般的家庭垃圾中！

保留修改权

中文

安全規章

線段激光測量儀器

為確保能夠安全地使用本測量工具，您必須完整詳讀本安全規章並確實遵照其內容。若未依照現有之說明內容使用測量工具，測量工具內部所設置的防護措施可能無法發揮應有功效。謹慎對待測

量工具上的警告標示，絕對不可讓它模糊不清而無法辨識。請妥善保存本安全規章，將測量工具轉交給他人時應一併附上本安全規章。

注意 - 如果未按照本說明書中的指示操作儀器，未使用本說明書推薦的調整裝備，或者使用本儀器進行其它的用途，都可能導致危險的輻射爆炸。

本測量儀器上貼著一個警戒牌（參考儀器詳解圖上，以號碼 12 標示的部位）。

如果警戒牌不是以貴國語言書寫的，在首度使用機器之前，先將以貴國語言書寫的貼紙貼在該警戒牌上。

勿將雷射光束正對人員或動物，您本身亦不應該盯著直射或反射的雷射光束。因為它們可能會造成人員視盲進而導致意外事故發生，或者甚至傷害眼睛。

萬一雷射光不小心掃向眼睛，應機警地閉上眼睛並立刻將頭轉離光束範圍。
▶ 請勿對本雷射裝備進行任何改造。
▶ 雷射光束辨識鏡不可以充電防護眼鏡。戴上雷射光束辨識鏡之后，可以幫助您辨識雷射光束，它並不能保護您免受雷射光束輻射傷害。
不可以使用雷射光束辨識鏡充當太陽眼鏡，也不可以戴著雷射光束辨識鏡上街。雷射光束辨識鏡不具備防止紫外線功能，而且會減弱您對顏色的辨識能力。
本測量儀只能交給合格的專業人員修理，而且只能使用原廠的備件。如此才能夠確保儀器的安全性能。
不可以讓兒童在無人監護的情況下使用雷射光束測量儀。他們可能會因為輕心而擾亂旁人的視線。
不要在易爆環境，如有易燃液體，氣體或粉塵的環境下操作測量儀器。測量儀器內可能產生火花並點燃粉塵和氣體。

激光瞄準靶

不可以讓本測量儀器和激光靶 15 靠近心髒起搏器。儀器和激光靶上的磁鐵會產生磁場，這個磁場會影響心髒起搏器的功能。

儀器和激光靶 15 都必須遠離帶磁性的記憶體 和容易受磁場干擾的機器。透過儀器和激光靶的磁鐵的干擾，可能造成無法捕救的資料損失。

產品和功率描述

請翻開標示了儀器圖解的折疊頁，閱讀本說明書時必須翻開折疊頁參考。

按照規定使用機器

本測量儀適合測量和檢驗水平線、垂直線。

噪音說明

訊號音在距離一公尺處的音壓強度評等為 A 級，其值為 80 dB(A)。

請勿將本測量工具直接靠在耳邊！

中文|179

插圖上的機件

機件的編號和儀器詳解圖上的編號一致。

1 激光放射口
2 電池電量警告標志
3 脈沖功能鍵
4 脈沖功能顯示燈
5 操作功能轉換鍵
6 關閉自動找平功能時的指示燈

7 起停開關

85/8"的三腳架接頭

91/4"的三腳架接頭

10 電池盒蓋

11 電池盒蓋的固定扳扣

12 雷射光束警戒牌

13 序列號碼

14 磁鐵

15 雷射光束靶

16 帶腳架的測量板*

17 激光接收器*

18 保護套*

19通用支撑*

20 伸縮桿*

21 雷射光束辨識鏡*

22 三腳架 *

*插圖中或說明書中提到的附件，並不包含在正常的供貨範圍中。

技術性數據

線段激光測量儀器	GLL 2-80 P
物品代碼	3601 K63 2..
測量範圍1)
-基本	20米
-使用脈沖功能	15米
-使用激光接收器	5-80米
找平精度	±0.2毫米/米
一般自動測平範圍	±4°
典型的找平時間	<4秒
工作溫度範圍	-10°C...+45°C
儲藏溫度範圍	-20°C...+70°C
最大相對空氣濕度	90%
雷射光束等級	2
雷射光束種類	640納米,<1豪瓦

1) 不良的測量環境（例如直接的日照）會縮小測量的範圍。 儀器銘牌上的序列號碼 （儀器詳解圖上標示 13 的位置）便是儀器的識別碼。

線段激光測量儀器	GLL 2-80 P
C_6	1
最短的脈沖時間	1/1600秒
雷射標線的光束發散角	0.5 mrad(全角)
三腳架接頭	1/4", 5/8"
電池	4 x 1.5伏特 LR6 (AA)
操作時間
-使用2個激光平面	9小時
-使用1個激光平面	18小時
重量符合
EPTA-Procedure 01:2014 0.69 公斤
尺寸(長x寬x高)	159×54×141毫米
保護種類	IP 54(防灰塵和防水花)
1)不良的測量環境(例如直接的日照)會縮小測量的範圍。儀器銘牌上的序列號碼(儀器詳解圖上標示13的位置)便是儀器的識別碼。

安装

安裝 / 更換電池

操作本測量儀時最好使用鹼性錳電池。

打開電池盒蓋 10 時，得先朝著箭頭的方向推壓固定扳扣 11，接著再掀開電池盒蓋。安裝好附帶的電池。安裝時請注意電池極性的正確安裝方向，電池室中有正確的安裝參考圖。

電池如果太弱了，儀器會響起一道長達 5 秒鐘的信號聲。電池電量警告標志 2 會持續閃爍紅燈。此時測量儀器最多只能再使用 2 個小時。

如果在開動儀器時電池已經太弱了。開動之后儀器馬上就會發出一道長達 5 秒鐘的信號聲。

務必同時更換所有的電池。請使用同一制造廠商，容量相同的電池。

如果長期不使用測量儀，必須從測量儀器中取出電池。經過長期擱置，電池會腐蝕或自行放電。

正式操作

操作

在某些操作狀況下測量儀會發出響亮的信號聲。此時測量儀必須遠離耳朵和旁觀者。這個響亮的信號聲可能損壞您的聽覺。
不可以讓濕氣滲入儀器中，也不可以讓陽光直接照射在儀器上。

180|中文

儀器不可以曝露在極端的氣候下，也不可以把儀器放在溫差相當大的環境中。例如儀器不可以長期放置在汽車中。如果儀器先后曝露在溫差相當大的環境中，必須先等待儀器的溫度恢復正常後再使用儀器。如果儀器曝露在極端的氣候下或溫差相當大的環境中，會影響儀器的測量準確度。
不可以劇烈地撞、摔測量儀。儀器如果損壞了會影響測量精度。經過強烈的外力沖撞後，為了檢查儀器的測量精度，可以將激光線段或鉛垂光束和您熟悉的水平、垂直線段或經過檢驗的鉛垂點做比較。
▶ 搬運儀器之前必須先關閉儀器。關機後擺動零件會被鎖定，否則擺動零件可能因為強烈的震動而受損。

開動 / 關閉

開動測量儀器，把起停開關7推移到“on”位置（不使用自動找平功能操作儀器時），或○n置（使用自動找平功能操作儀器時）。開機後測量儀器馬上從激光放射口1投射出激光線段。

▶ 不可以把雷射光束指向人或動物，您本人也不可以直視雷射光束。就算您與雷射光束之間尚有一段距離，也不可以忽視雷射光束的傷害力。
看管好已經開動的儀器。使用完畢後務必隨手關閉儀器。雷射光束可能擾亂旁人的視線。

關閉 測量儀器，把起停開關 7 推移到 "off" 位置。關閉儀器後，儀器的擺動單元會被鎖定。

如果超過最高許可操作溫度 45 °C，儀器會自動關閉以便保護激光二極管。待測量儀器冷卻後又能夠再度操作，此時您又可以再度開動儀器了。

關閉儀器的自動關機功能

如果長達 30 分鐘未按下測量儀器上的任何按鍵，為了保護電池測量儀器會自動關閉。

在儀器自動關閉之后如果要再度啟動儀器，可以先將起停開關7推到"off"的位置，然后再重新開動儀器，或者按一次操作功能轉換鍵5或脈沖功能鍵3。要關閉自動關機功能，（如果測量儀器已經被啟動了）必須按住操作功能轉換鍵5，最少按3秒鐘。在關閉了自動關機功能後，激光光束會短暫閃爍以做回應。

關閉測量儀器然后再開動儀器，或按住功能轉換鍵 5 至少 3 秒鐘，便可以再啟動自動關機功能。

關閉信號聲功能

開動測量儀器時信號聲功能便隨著被啟動。

要關閉或啟動信號聲必須同時按住 操作功能轉換鍵 5 和脈沖功能鍵 3。至少得按住 3 秒鐘。

在關閉和啟動信號聲功能時，儀器都會發出三道短暫的信號聲來確認。

操作方式

本測量儀器有三種不同的測量功能，您可以隨時在這些功能之間進行轉換：

• 水平操作模式：會產生水平激光面，
• 垂直操作模式：會產生垂直激光面，
• 十字激光操作模式：會產生一個水平和一個垂直的激光面。

開動儀器後，測量儀是設定為水平找平。按下操作功能轉換鍵 5 後能夠改變儀器的測量功能。

進行以上三種測量方式時，可以開動自動找平功能或關閉自動找平功能。

脈沖功能

使用激光接收器 17 時，不管選擇何種測量方式，都必須開啟脈沖功能。

啟動脈冲功能後，激光線段會以極高的頻率閃爍，這樣激光接收器 17 才能夠接收儀器投射出的激光。

按下按鍵 3 可以開動脈沖功能。啟動脈沖功能之后顯示燈 4 會亮起綠光。

就肉眼而言，在啟動脈沖功能之后，激光線段的辨識程度會降低。因此不使用激光接收器時，最好重新按下按鍵3來關閉脈沖功能。關閉脈沖功能之后顯示燈4會熄滅。

自動找平功能

使用自動找平功能進行測量

把測量儀器放置在平坦、堅固的地面上，或者把它固定在支撐 19 或三腳架 22 上。

使用自動找平功能測量時必須把起停開關 7 推到 "o n" 的位置。

自動找平功能能夠校平小的起伏，它的校平範圍在±4°之間。只要激光束不再移動，則表示測量儀已經完成找平的工作。

如果不可能進行找平，例如測量儀器的放置位置的水平傾斜度超過 4^ 度，激光會快速閃爍。如果啟動了信號聲功能，儀器會發出快速信號聲，最長可達 30 秒。在開動儀器后 10 秒鐘之內，這個警告功能便會被解除，以便操作者能夠調整好測量儀器。

把測量儀器擺好在水平的位置上，並且讓儀器自動找平。只要測量儀器放置的位置在儀器自動找平的範圍內（±4°度），激光便會持續亮著而且信號聲會被關閉。

如果在測量中途碰了儀器或移動了儀器，儀器會重新自動找平。此時，最好拿一個基準點重新檢查水平激光束和垂直激光束的位置，以避免測量錯誤。

不使用自動找平功能時的測量工作

操作儀器時如果不想使用自動找平功能，要將起停開關 7 推向 "on"。關閉了自動找平功能之後，指示燈 6 會亮起紅光，激光線段會緩慢地閃爍 30 秒。

關閉了自動找平功能後，便可以把測量儀拿在手上，或者放在合適的底墊上操作。進行交叉測量時，水平激光束和垂直激光束的交叉角便不會被強制成90度。

找平精度

影響精度的因素

操作環境的溫度是最大的影響因素。尤其當溫度從地面朝著天花板逐漸改變時，極可能改變激光束的投射方向。

由于接近地面的溫差最大，所以當測量距離超過20米時最好把測量儀安裝在三腳架上，另外盡可能把測量儀器放置在測量場所的中央。

除了外在因素，發生偏差的原因亦可能來自機器本身（例如機器曾翻倒或受到猛力撞擊）。因此，每次開始工作之前，請您先進行調平精準度檢查。

先檢測水平激光線段的找平精度，接著再檢查垂直激光線段的找平線段。

如果在檢查時發現測量儀器的偏差超過最大極限。必須把儀器交給博世顧客服務處修理。

檢查橫軸的水平水準精度

針對這項檢查，您必須找一段無障礙物的 5 米長線段，而且該測量線段必須介于兩面牆 A 和 B 之間。

- 把測量儀安裝在三腳架上，並把三腳架擺在靠近牆 A 的位置，或者把儀器放置在靠近牆的堅實、平坦的地面上。開動測量儀，並選擇有自動找平功能的交叉測量。

- 把激光束對準比較靠近的牆 A，並讓測量儀找平。找出激光束在牆上的交叉點，並在該點的中心位置打上記號（點 I）。

A 180° B I II

- 把測量儀旋轉 180 度，讓儀器找平。找出激光束在牆 B 上的交叉點，並在該點的中心位置打上記號（點 II）。

- 把儀器移近牆 B （無須旋轉測量儀），開動測量儀，並讓儀器找平。

A I B II

- 調整測量儀的高度 （借助三腳架，必要時得使用墊塊），讓激光束的交叉點，準確地投射在牆 B 的點 II 上。

A II III 180° B II

- 把測量儀旋轉 180 度，但是不可改變測量儀的高度。調整測量儀，讓垂直方向的激光束穿過牆 A 的點 I。讓測量儀找平，並且在牆 A 的激光束交叉點上做記號（點 III）。

- 牆 A 上點 I 和點 III 的差距 d，便是測量儀在橫軸上的實際高度偏差。

測量的距離是 2 × 5 米 = 10 米。而最大的許可誤差為：

10 米 x ±0.2 毫米 / 米 = ±2 毫米。

點 I 和點 III 的差距 d 不可以超過 2 毫米。

182|中文

檢查垂直方向的激光束的找平精度

針對這項檢驗，您必須尋找一處有門孔而且地板堅實的場地。此外，門孔的前后兩側至少要有 2.5 米的空間。

- 把測量儀放置在距離門孔 2.5 米處的堅實、平坦的地面上（不可以使用三腳架）。讓測量儀在垂直測量的功能上自動找平，並且把激光束朝向門孔。

- 找出投射在門孔地板上的垂直激光束的中心點，並在該中心點打上記號（點 I）。在門孔的另一側約5米遠處再做一個記號（點 II），在門孔的上緣做第三個記號（點 III）。

• 先把測量儀器旋轉 180 度並將它放在門孔的另一側，要直接放在點 II 之下。讓測量儀器找平，調整垂直激光線段讓激光束的中心點準確地穿過點 I 和點 II。
• 在門孔上緣的激光線段中心點打記號，並將它定為點 IV。
• 點 III 和點 IV 的差距 d 便是測量儀在垂直方向的實際偏差。
• 測量門孔的高度。

最大許可偏差的計算方式如下：

雙倍門孔高度 x 0.2 毫米 / 米

例子：如果門孔的高度為 2 米，那麼最大的許可偏差為

2 x 2 米 x ±0.2 毫米 / 米 = ±0.8 毫米。在接下的測量過程中點 III 和點 IV 的最大距離不可以超過 0.8 毫米。

有關操作方式的指點

▶ 記號一定要打在激光束的中心位置。 激光束的寬度會隨著距離的遠近而改變。

使用激光靶工作

在工作環境條件不良以及測量距離遙遠時，使用激光靶 15 可以改善激光光束的能見度。

激光靶 15 上的反射部分，能夠改善激光的辨識度。如果使用激光靶的透明部分，也能夠從激光靶的背面看見激光。

使用三腳架工作（附件）

三腳架是穩固而且能夠改變高度的測量底架。把測量儀器的 1/4" 三腳架接頭 9 擰入三腳架 22 上的螺桿中，或一般的三腳架中。如果把儀器安裝在一般的工地用三腳架上，則要使用 5/8" 的三腳架接頭 8。使用三腳架上的固定螺絲固定好測量儀器。

使用通用支撑固定 （附件）（參考插圖 D）

使用通用支架 19 可以將測量儀器固定在傾斜面、管子或能夠讓磁鐵吸附的材料上。通用支撐也可以充當地面三腳架，它可以減輕調整測量儀器高度的工作。

使用測量板工作 （附件）（參考插圖 A-B）

借助測量板 16，可以把地板上的激光記號點，或者把激光的高度轉載到牆上。

使用零面和刻度盤可以測量改變高度後的位移距離，並且把它轉載到其它的位置。因此不必重新調整測量儀的高度。

測量板 16 覆蓋了反射膜，可以幫助操作者在遠距離或日照強烈的環境中辨識激光束。當您的視線與激光平行時，才能體會反射膜的加強激光功能。

操作儀器時使用激光接收器 （附件）（參考插圖 D）在光線不利操作的環境中 （操作環境太亮，直接日照）以及測量距離 很遠時，為了容易辨識激光可以使用激光接收器 17。使用激光接收器時得開動脈沖功能 （參考 "脈沖功能"，頁數 180）。

激光辨識鏡（附件）

激光辨識鏡會過濾周圍環境的光線。因此激光束的紅光會顯得更亮。

▶ 雷射光束辨識鏡不可以充電防護眼鏡。戴上雷射光束辨識鏡之后，可以幫助您辨識雷射光束，它並不能保護您免受雷射光束輻射傷害。
不可以使用雷射光束辨識鏡充當太陽眼鏡，也不可以戴著雷射光束辨識鏡上街。雷射光束辨識鏡不具備防止紫外線功能，而且會減弱您對顏色的辨識能力。

한국어|183

操作範例 （參考插圖 C-H）

有關測量儀器的使用範例請參考說插圖說明。

維修和服務

維修和清潔

使用附帶的保護套儲存和攜帶儀器。

測量儀器必須隨時保持清潔。

不可以把儀器放入水或其它的液體中。

使用潮濕、柔軟的布擦除儀器上的污垢。不可以使用洗滌劑或溶劑清潔儀器。

務必定期清潔激光出口，清潔時不可以在出口殘留絨毛。

將儀器送修之前，必須先把儀器放入防護套 18 中。

顧客服務處和顧客咨詢中心

本公司顧客服務處負責回答有關本公司產品的修理，維護和備件的問題。以下的網頁中有爆炸圖和備件的資料：

www.bosch-pt.com

博世顧客咨詢團隊非常樂意為您解答有關本公司產品及附件的問題。

當您需要諮詢或訂購備用零組件時，請務必提供本產品型號銘牌上的 10 位項目編號。

台灣

台灣羅伯特博世股份有限公司

建國北路一段 90 號 6 樓

台北市 10491

電話：[phone]

傳真：[phone]

www.bosch-pt.com.tw

制造商地址：

Robert Bosch Power Tools GmbH

羅伯特·博世電動工具有限公司

70538 Stuttgart / GERMANY

70538 斯圖加特 / 德國

處理廢棄物

必須以符合環保要求的方式回收再利用損壞的儀器、附件和包裝材料。

不可以把損壞的測距儀和蓄電池 / 電池丟棄在一般的家庭垃圾中！

保留修改權

한국어

안전 수칙

라인 레이저 레벨
