Produkta tips	Līnijas lāzera līmenis
Zīmols	Bosch
Modelis	GLL 280 P Professional
Izmēri (G x P x A)	159 x 54 x 141 mm
Svars (saskaņā ar EPTA 01:2014)	0,69 kg
Barošana	4 LR6 (AA) baterijas 1,5 V
Darbības laiks	Apmēram 9 stundas (2 lāzera līnijas), 18 stundas (1 lāzera līnija)
Darbības attālums	Standarts: 20 m; ar impulsa funkciju: 15 m; ar uztvērēju: 5–80 m
Līmeņošanas precizitāte	±0,2 mm/m
Automātiskās līmeņošanas diapazons	±4°
Tipiskais līmeņošanas laiks	< 4 s
Lāzera klase	2
Lāzera tips / viļņa garums	640 nm, < 1 mW
Aizsardzības indekss	IP 54 (aizsargāts pret putekļiem un ūdens šļakatām)
Darba temperatūra	-10 °C līdz +45 °C
Uzglabāšanas temperatūra	-20 °C līdz +70 °C
Statīva savienojums	1/4" un 5/8"
Galvenās funkcijas	Horizontālās, vertikālās un krusta līnijas; automātiskā līmeņošana; impulsa režīms uztvērējam; automātiskā izslēgšanās (regulējama); skaņas signāls (izslēdzams)
Apkope un tīrīšana	Mīksts, mitrs audums; neizmantot šķīdinātājus; regulāri tīrīt lāzera izejas
Drošība	Neskatīties starā; turēt tālāk no sirds stimulatoriem (magnēti); glabāt aizsargmacīņā
Rezerves daļas un remontējamība	Pieejamas Bosch tehniskā atbalsta dienestā; 10 ciparu izstrādājuma numurs (3 601 K63 2..); remonts tikai kvalificētam personālam
Vispārīga informācija	Norādījumi bezmaksas lejupielādei vietnē notice-facile.com; komplektā ietilpst: mērķa plāksne, maciņš, baterijas; papildu piederumi: uztvērējs, statīvs, universāls stiprinājums, brilles

Bieži uzdotie jautājumi - GLL 280 P Professional BOSCH

Kā nomainīt Bosch GLL 280 P baterijas?

Lai nomainītu baterijas, nospiediet bateriju nodalījuma vāka fiksatoru 11 bultiņas virzienā, tad paceliet vāku. Ievietojiet 4 LR6 (AA) baterijas, ievērojot norādīto polaritāti. Ieteicams izmantot sārma baterijas.

Kā aktivizēt impulsa funkciju, lai izmantotu uztvērēju?

Nospiediet taustiņu 3 (Impulsa funkcija). Indikators 4 iedegas zaļā krāsā. Lāzera līnijas tad mirgo ļoti augstā frekvencē, uztveramas ar uztvērēju 17. Lai deaktivizētu, nospiediet taustiņu vēlreiz.

Ko darīt, ja lāzera līnijas mirgo un ierīce nelīmeņojas?

Ja mērierīce ir noliekta vairāk par ±4°, automātiskā līmeņošana nav iespējama. Lāzera līnijas mirgo un atskan ātrs skaņas signāls, kas ilgst ne vairāk kā 30 s. Novietojiet ierīci uz stabilas horizontālas virsmas vai noregulējiet tās slīpumu, lai tas būtu mazāks par 4°.

Kā pārbaudīt ierīces precizitāti?

Veiciet horizontālās un vertikālās līnijas pārbaudi, kā aprakstīts norādījumos. Piemēram, horizontālajai līnijai novietojiet ierīci 5 m attālumā no sienas, atzīmējiet krustpunktu, pagrieziet to par 180° un salīdziniet novirzes. Maksimālā pieļaujamā novirze ir ±0,2 mm/m.

Vai lāzeru var izmantot ārā saulainā laikā?

Jā, bet redzamība var būt samazināta. Izmantojiet lāzera mērķa plāksni vai lāzera uztvērēju (aktivizējot impulsa funkciju), lai uzlabotu noteikšanu. Darbības attālums ar uztvērēju var sasniegt 80 m.

Kā deaktivizēt automātisko izslēgšanos pēc 30 minūtēm?

Turiet nospiestu taustiņu 5 (Darbības režīms) vismaz 3 sekundes, kad ierīce ir ieslēgta. Lāzera stari īsi mirgo, lai apstiprinātu deaktivizēšanu. Lai atkārtoti aktivizētu, izslēdziet un ieslēdziet ierīci vai veiciet to pašu darbību vēlreiz.

Kādi piederumi ir saderīgi ar GLL 280 P?

No papildu piederumiem: lāzera uztvērējs 17, mērķa plāksne ar kāju 16, universāls stiprinājums 19, teleskopiskais stienis 20, redzamības brilles 21, statīvs 22. Daži piederumi (piemēram, maciņš 18) ir iekļauti komplektā.

Kā tīrīt ierīci?

Izmantojiet mīkstu, mitru drānu. Nekad neiegremdējiet ierīci ūdenī. Neizmantojiet tīrīšanas līdzekļus vai šķīdinātājus. Regulāri tīriet virsmas pie lāzera izejas atveres, lai noņemtu putekļus.

Kādi ir svarīgi drošības noteikumi?

Nekad nevērsiet lāzera staru pret cilvēkiem vai dzīvniekiem. Neskatieties starā. Magnēti var traucēt sirds stimulatorus – turiet ierīci tālāk. Transportēšanai izmantojiet aizsargmacīņu. Nemodificējiet lāzera ierīci.

Kur var atrast rezerves daļas vai labot ierīci?

Sazinieties ar Bosch tehniskā atbalsta dienestu. Francijā jūs varat pasūtīt detaļas tiešsaistē vietnē www.bosch-pt.fr vai zvanīt pa tālruni 0811 360122 (vietējās izmaksas). Remontam vērsieties pilnvarotā servisa centrā. Izstrādājuma numurs (3 601 K63 2..) ir norādīts uz datu plāksnītes.

LIETOŠANAS INSTRUKCIJA GLL 280 P Professional BOSCH

lu instrukcijas origināvalodi

It Original instrukacija

a. オリジナル昨後説明書

cn 正本使用说明书

tw原始使用說明書

ko사용 설명서 친본

th 798956000000000000000000000000000000000000

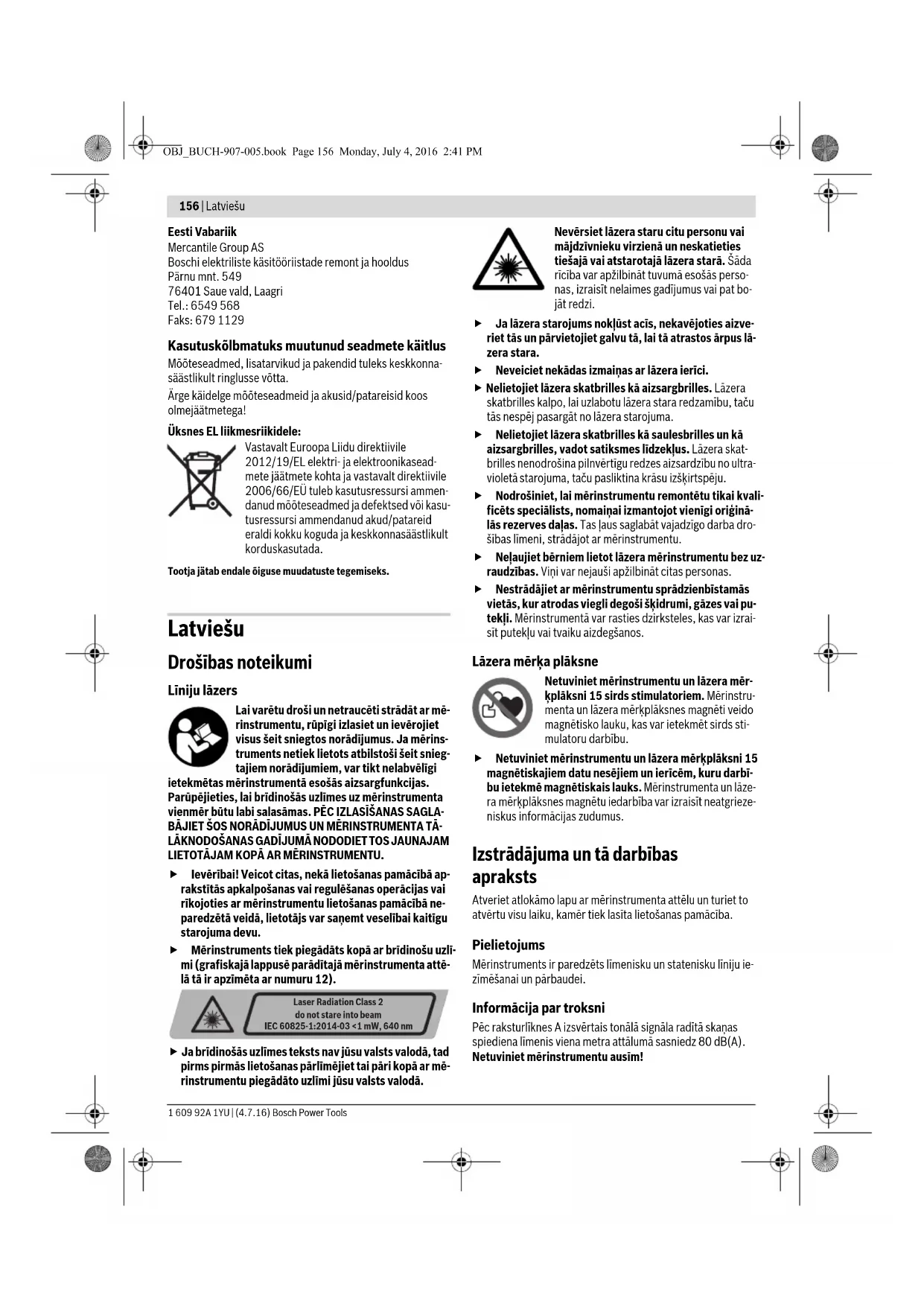

Latviešu ....Lappuse 156

Lai varētu droši un netraucēti strādāt ar mērinstrumentu, rūpīgi izlasiet un ievērojiet visus šeit sniegtos norādijumus. Ja mērinstruments netiek lietots atbilstoši šeit snieg-tajiem norādijumiem, var tikt nelabvėligi

ietekmētas mērinstrumentā esošās aizsargfunkcijas.

Parūpējieties, lai bridinošas uzlīmes uz mērinstrumenta vienmēr būtu labi salasāmas. PĒC IZLASĪŠANAS SAGLA-BĀJIET ŠOS NORĀDĪJUMUS UN MĒRINSTRUMENTA TĀ-LĀKNODOŠANAS GADĪJUMĀ NODODIET TOS JAUNAJAM LIETOTĀJAM KOPĀ AR MĒRINSTRUMENTU.

▶ levēribai! Veicot citas, nekā lietošanas pamācibā aprakstītās apkalpošanas vai regulēšanas operācijas vai rikojoties ar mērinstrumentu lietošanas pamācibā neparedzētā veidā, lietotājs var saņemt veselībai kaitīgu starojuma devu.
▶ Mērinstruments tiek piegādāts kopā ar brīdinošu uzli-mi (grafiskajā lappusē parādītajā mērinstrumenta attē-lā tā ir apzīmēta ar numuru 12).

▶ Ja brídinošas uzlīmes teksts nav jūsu valsts valodā, tad pirms pirmās lietošanas pārlimējiet tai pāri kopā ar mērinstrumentu piegādāto uzlimi jūsu valsts valodā.

Neversiet lāzera staru citu personu vai mājdzivnieku virzienā un neskatieties tiešajā vai atstarotajā lāzera starā. Šāda rīcība var apžilbināt tuvumā esošās personas, izraisīt nelaimes gadījumus vai pat bojāt redzi.

Ja läzera starojums noklust acis, nekavëjoties aizveriet täs un pärvietojiet galvu tä, lai tä atrastos arpus läzera stara.
▶ Neveiciet nekādas izmaiņas ar lāzera ierīci.
▶ Nelietojiet lāzera skatbrilles kā aizsargbrilles. Lāzera skatbrilles kalpo, lai uzlabotu lāzera stara redzamību, taču tās nespēj pasargāt no lāzera starojuma.
▶ Nelietojiet lāzera skatbrilles kā saulesbrilles un kā aizsargbrilles, vadot satiksmes līdzekļus. Lāzera skatbrilles nenodrošina pilnvērtīgu redzes aizsardzību no ultravioletā starojuma, taču pasliktina krāsu izškirtspēju.
Nodrošiniet, lai mērinstrumentu remontētu tikai kvalificēts speciālists, nomaiņai izmantojot vienīgi originālās rezerves daļas. Tas Įaus saglabāt vajadzīgo darba drošības limeni, strādājot ar mērinstrumentu.
▶ Neļaujiet bērniem lietot lāzera mērinstrumentu bez uzraudzības. Viņi var neļauši apžilbināt citas personas.
▶ Nestrādājiet ar mērinstrumentu sprādzienbīstamās vietās, kur atrodas viegli degoši škidrumi, gāzes vai puteklī. Mērinstrumentā var rasties dzirksteles, kas var izraisīt puteklū vai tvaiku aizdegšanos.

Lāzera mērka plāksne

Netuviniet mērinstrumentu un lāzera mēr- kplāksni 15 sirds stimulatoriem. Mērinstrumenta un lāzera mērklāksnes magnēti veido magnētisko lauku, kas var ietekmēt sirds stimulatoru darbību.

Netuviniet mērinstrumentu un lāzera mērkplāksni 15 magnētiskajiem datu nesējiem un iericēm, kuru darbību ietekmē magnētiskais lauks. Mērinstrumenta un lāzera mērkplāksnes magnētu iedarbība var izraisīt neatgriezeniskus informācijas zudumus.

Izstrādājuma un tā darbības apraksts

Atveriet atlokāmo lapu ar mērinstrumenta attēlu un turiet to atvērtu visu laiku, kamēr tiek lasīta lietošanas pamācība.

Pielietojums

Mērinstruments ir paredzēts limenisku un statenisku liniju ie-zimēšanai un pārbaudei.

Informācija par troksni

Pēc raksturlīknes A izsvērtais tonālā signāla radītā skaņas spiediena līmenis viena metra attālumā sasniedz 80 dB(A). Netuviniet mērinstrumentu ausīm!

Latviešu | 157

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija sakrīt ar numuriem mērinstrumenta attēlā, kas sniegts grafiskajā lappusē.

1 Lāzera stara izvadlūka
2 Baterijas nolietošanās indikators
3 Taustiņš impulsu funkcijas ieslēgšanai
4 Impulsu funkcijas indikators
5 Taustiņš darba režīma pārslēgšanai
6 Indikators darbam bez automātiskas pašizlidzināšanās
7 leslēdzējs
8 5/8" vītne stiprināšanai uz statīva
9 1/4" vītne stiprināšanai uz statīva
10 Bateriju nodalī juma vāciņš
11 Baterijas nodalijuma vāciņa fiksators
12 Bridinošā uzlime
13 Sērijas numurs
14 Magnēti
15 Lāzera mērkplāksne
16 Mērplāksne ar balstu*
17 Lāzera starojuma uztvērējs*
18 Aizsargsoma*
19 Universālais turētājs*
20 Teleskopiskais stienis*
21 Läzera skatbrilles*
22 Statīvs*

* Attēlotie vai aprakstitie piederumi neietilpst standarta piegādes komplektä.

Tehniskie parametri

Liniju lāzers GLL 2-80 P
Izstrādājuma numurs	3 601 K63 2..
Darbības tālums1)
- s t a n d a r t a r e ž īmā	20 m
- a r i mpulsu funkciju	15 m
- ar lāzera starojuma uztvērēju	5-80m
Izlīdzināšanas precizitāte	±0,2mm/m
Pašizlīdzināšanās diapazons,tipiskā vērtība	±4°
Pašizlīdzināšanās laiks, tipiskāvērtība	<4s
Darba temperatūra	-10°C ... +45°C
Uzglabāšanas temperatūra	-20°C ... +70°C

1) Nelabveligos darba apstaklos (piemēram, tiešos saules staros) darbības tālums samazinās.
Mērinstrumenta viennozīmīgai identifikācijai kalpo sērijas numurs 13, kas atrodams uz markējuma plāksnītes.

Liniju lâzers GLL 2-80 P

Maks. relativais gaisa mitrums	90 %
Lāzera klase	2
Lāzera starojums	640 nm, < 1 mW
C_6	1
Mazākais impulsa ilgums	1/1600 s
Lāzera liniju divergence	0,5 mrad (pilns leņķis)
Vitne stiprināšanai uz statīva	1/4", 5/8"
Baterijas	4 x 1 , 5 V L R 6 ( A A )
Darbības laiks
- ar lāzera stariem 2 plaknēs	9 st.
- a r | āzera staru 1 plaknē	18 st.
Svars atbilstoši
EPTA-Procedure 01:2014	0,69 kg
Izmēri(garums x platums x augstums)	159 x 54 x 141 mm
Aizsardzības tips	IP 54 (aizsargāts pret lietu un ūdens Šļakatām)

1) Nelabvėligos darba apstāklos (piemēram, tiešos saules staros) darbības tālums samazinās.
Mērinstrumenta viennozīmīgai identifikācijai kalpo sērijas numurs 13, kas atrodams uz markējuma plāksnītes.

Montāža

Bateriju ievietošana/nomaiņa

Mērinstrumenta darbināšanai ieteicams izmantot sārmamangāna baterijas.

Lai atvērtu bateriju nodalijuma vāciņu 10, pabīdiet fiksatoru 11 bultas virzienā un nonemiet vāciņu. levietojiet baterijas nodalijumā. levērojiet pareizu pievienošanas polaritāti, kas attēlota bateriju nodalijuma vāciņa iekšpusē.

Ja baterijas ir nolietotas, 5 sekundes ilgi skan nepārtraukts to-nālais signāls. Bateriju nolietošanās indikators 2 pastāvīgi mirgo sarkanā krāsā. Šādā gadījumā mērinstrumentu vēl var darbināt ne vairāk, kā 2 stundas.

Ja baterijas ir nolietotas jau pirms mērinstrumenta darbināšanas, tas izstrādā 5 sekundes ilgu tonālo signālu jau tūlīt pēc ieslēgšanas.

Vienlaicīgi nomainiet visas nolietotās baterijas. Nomainai izmantojiet vienā firmā ražotas baterijas ar vienādu ietilpību.

Ja mērinstruments ilgāku laiku netiek lietots, izņemiet no tā baterijas. Ilgstoši uzglabājot mērinstrumentu, tajā ievietotās baterijas var korodēt un izlādēties.

158 | Latviešu

Lietošana

Uzsākot lietošanu

Lietojot mērinstrumentu, tas noteiktos apstāklos izstrādā skaļu tonālo signālu. Tāpēc netuviniet to ausīm un citām tuvumā esošajām personām. Skaļš tonālais signals var izraisīt dzirdes traucējumus.
▶ Sargājiet mērinstrumentu no mitruma un saules staru tiešas iedarbības.
Nepakļaujiet instrumentu Ľoti augstas vai Ľoti zemas temperatūras iedarbībai un straujām temperatūras izmaņām. Piemēram, neatstājiet mērinstrumentu uz ilgāku laiku automašinā. Pie straujām temperatūras izmainām vispirms nogaidiet, līdz izlīdzinās temperatūras starpība, un tikai pēc tam uzsāciet mērinstrumenta lietošanu. Eks-tremālu temperatūras vērtību vai strauju temperatūras iz-mainu iedarbība uz mērinstrumentu var nelabvėligi ietek-mēt tā precizitāti.
▶ Nepielaujiet stipru triecienu iedarbošanos uz mērinstrumentu vai tā krišanu. Bojājumi mērinstrumentā var nelabvėligi ietekmėt tā darbības precizitāti. Pēc stipra trieciena pa mērinstrumentu vai tā krišanas pārbaudiet mērinstrumenta precizitāti, savietojot lāzera staru projicētās lini-jas un vertikālos starus ar kādu zināmu horizontālu vai vertikālu atskaites līniju vai projekcijas punktu.
▶ Transportēšanas laikā izslēdziet mērinstrumentu. Izslēdzot mērinstrumentu, tiek fiksēts tā svārsta mezgls, kas pretējā gadījumā var tikt bojāts strauju kustību dēļ.

leslēgšana un izslēgšana

Lai ieslēgtu mērinstrumentu, pārvietojiet tā ieslēdzēju 7 stāvokli „on“ (strādājot bez automatiskās pašizlīdzināšanās) vai stāvokli „on“ (strādājot ar automatisko pašizlīdzināšanos). Tūlit pēc ieslēgšanas mērinstruments no izvadlūkām 1 izstaro lāzera starus, kas veido redzamas līnijas.

▶ Nevërsiet lâzera staru citu personu vai mäjdzivnieku virzienä un neskatieties lâzera starä pat no liela attäluma.
▶ Neatstājiet ieslēgtu mērinstrumentu bez uzraudzības un pēc lietošanas to izslēdziet. Lāzera stars var apžilbināt citas tuvumā esošas personas.

Lai izslēgtu mērinstrumentu, pārvietojiet tā ieslēdzēju 7 stāvokli „off“. Izslēdzot mērinstrumentu, tiek fiksēts tā svārsta mezgls.

Ja tiek pārsniegta maksimāli pieļaujamā darba temperatūra 45 °C, mērinstruments automatiski izsledzas, šādi pasargājot lāzera diodi no sabojāšanās. Pēc atdzišanas mērinstruments atkal ir gatavs darbam, un to no jauna var ieslēgt.

Automātiskās izslēgšanās deaktivizēšana

Ja aptuveni 30 minūtes netiek nospiests neviens no mērinstrumenta taustiniem, tas automatiski izslēdzas, šādi taupot baterijas.

Lai mērinstrumentu pēc automatītiskās izslēgšanas no jauna ieslēgtu, ieslēdzēju 7 var vispirms pārbidīt stāvokli „off“ un tad no jauna ieslēgt mērinstrumentu, kā ari var vienreiz nospiest darba režima pārslēgšanas taustiņu 5 vai impulsu funkcijas ieslēgšanas taustiņu 3.

Lai deaktivizētu automātiskās izslēgšanās funkciju, nospiediet darba režīma pārslēgšanas taustiņu 5 un turiet to nospiestu vismaz 3 sekundes ilgi laikā, kad mērinstruments ir ie slēgts. Lāzera stari īsi nomirgo, apstiprinot automātiskās izslēgšanās funkcijas deaktivizēšanu.

Lai aktivizētu automatiskās izslēgšanās funkciju, izslēdziet un tad no jauna ieslēdziet mērinstrumentu vai ari vismaz 3 sekundes ilgi turiet nospiestu darba režima pārslēgšanas taustinu 5.

Tonālā signāla deaktivizēšana

Pēc mērinstrumenta ieslēgšanas tonālais signāls vienmēr ir aktivizēts.

Lai deaktivizētu vai aktivizētu tonālo signālu, vienlaicīgi nospiediet darba režima pārslēgšanas taustiņu 5 un impulsu funkcijas ieslēgšanas taustiņu 3 un turiet šos taustiņus nospiestus vismaz 3 sekundes ilgi.

Apstiprinot aktivizēšanu vai deaktivizēšanu, skan trīs īsi tonālie signāli.

Darba režimi

Mērinstruments var darboties trijos dažādos režimos, kurus jebkurā brīdi var viegli mainit:

• horizontālais režīms: kustīgais lāzera stars veido horizontālu plakni,
• vertikālais režīms: kustīgais lāzera stars veido vertikālu plakni,
• krustliniju režims: kustigie lāzera stari veido horizontālu un vertikālu plakni.

Pēc ieslēgšanas mērinstruments pāriet horizontālajā darba režimā. Lai izmainītu darba režimu, nospiediet darba režima pārslēgšanas taustiņu 5.

Mērinstruments var darboties jebkurā no minētajiem trim darba režīmiem ar automatisko pašizlidzināšanos un bez tās.

Impulsu funkcija

Strādājot ar lāzera starojuma uztvērēju 17, nepieciešams – neatkarīgi no izvēlētā darba režima – aktivēt impulsu funkciju. Ja ir aktivēta impulsu funkcija, lāzera stari mirgo ar visai augstu frekvenci un tāpēc ir daudz vieglāk atklājami ar lāzera starojuma uztvērēja 17 palīdzību.

Lai ieslēgtu impulsu funkciju, nospiediet taustiņu 3. Ja ir ieslēgta impulsu funkcija, indikators 4 mirdz zalā krāsā.

Pie ieslēgtas impulsu funkcijas lāzera staru veidotās linijas cilvēka acīm klūst sliktāk saskaṭāmas. Tāpēc laikā, kad netiek izmantots lāzera starojuma uztvērējs, izslēdziet impulsu funkciju, vēlreiz nospiežot taustiņu 3. Ja ir izslēgta impulsu funkcija, indikators 4 izdziest.

Automātiskā pašizlīdzināšanās

Darbs ar automātisko pašizlidzināšanos

Novietojiet mērinstrumentu uz limeniska, stingra pamata, nostipriniet to uz turētāja 19 vai uz statīva 22.

Lai ieslēgtu mērinstrumentu darbam ar automatisko pašizlidzināšanos, pārvietojiet ieslēdzēju 7 stāvokli „ on“.

Pašizlīdzināšanās sistēma automatiski kompensē mērinstrumenta nolieci pašizlīdzināšanās diapazona robežās, kas ir

Latviešu | 159

±4°. Pašizlidzināšanās ir pabeigta, ja lāzera staru veidotās linijas vairs nepārvietojas.

Ja automatiskā pašizlidzināšanās nav iespējama, piemēram, tad, ja noliece no limeniska stāvokļa virsmai, uz kuras ir novietots mērinstruments, pārsniedz 4°, lāzera staru veidotās līnijas sāk ātri mirgot. Ja ir aktivizēts tonālais signāls, tas skan lidz 30 sekundēm ilgi ātri mainīgā secībā. Lai netraucētu mērinstrumenta izlidzināšanos, pēc tā ieslēgšanas šis brīdinājuma signāls uz 10 sekundēm tiek deaktivizēts.

Novietojiet mērinstrumentu limeniski un nogaidiet, līdz beidzas pašizlīdzināšanās process. Ja mērinstrumenta noliece nepārsniedz pašizlīdzināšanās diapazona robežas, kas ir ± 4°, lāzera stari pārtrauc mirgot un izslēdzas tonālais signāls.

Ja mērinstruments ir saņēmis triecienu vai ir izmainijies tā stāvoklis, automatiski sāk darboties pašizlīdzināšanās funkcija, kompensējot stāvokļa izmaiņas. Tomēr, lai izvairītos no klūdām, pēc mērinstrumenta atkārtotas pašizlīdzināšanās tā izstarotās horizontālās vai vertikālās lāzera līnijas stāvoklis jāpārbauda, salīdzinot to ar kādu atskaites līniju.

Darbs bez automātiskās pašizlidzināšanās

Ja vēlaties lietot mērinstrumentu bez automatīskās pašizlīdzināšanās, pārbīdiet ieslēdzēju 7 stāvoklī „on“. Ja automatīiskā pašizlīdzināšanās ir izslēgta, indikators 6 iedegas sarkanā krāsā, un lāzera staru veidotās līnijas lēni mirgo 30 sekundes ilgi.

Ja mērinstrumenta automātiskā pašizlīdzināšanās ir izslēgta, to var brīvi turēt rokās vai ari novietot uz slīpas balsta virsmas. Ja mērinstruments darbojas krustlīniju režimā bez automātiskās pašizlīdzināšanās, tad abas lāzera stara veidotās līnijas var vairs nebūt savstarpēji stingri perpendikulāras.

Izlīdzināšanas precizitāte

Faktori, kas ietekmē precizitāti

Lāzera stara līmeņa precizītāti visstiprāk ietekmē apkārtējās vides temperatūra. leverojamu stara nolieci izsauc augšupvērstais temperatūras gradients, kas veidojas zemes tuvumā.

Tā kā vislielākais temperatūras gradients ir zemes tuvumā, tad, ja stara garums pārsniedz 20 m, mērinstruments vienmēr jānostiprina uz statīva. Bez tam mērinstrumentu jācenšas uzstādīt darba virsmas vidū.

Papildus ārājo faktoru iedarbībai, ieriču darbību var iespaidot ari īpaši faktori (piemēram, kritieni vai spēcīgi triecieni), kas var radīt mērijumu klūdas. Tāpēc ik reizi pirms darba uzsākšanas pārbaudiet izlīdzināšanās precizitāti.

Vienmēr vispirms pārbaudiet līmeniskās lāzera stara veidotās līnijas izlīdzinājumu un pēc tam – stateniskās līnijas izlīdzinājumu.

Ja mērinstrumenta pārbaudes laikā tiek konstatēts, ka tā staru noliece pārsniedz maksimālo pieļaujamo vērtību, mērinstruments jāremontē Bosch pilnvarotā remonta darbnicā.

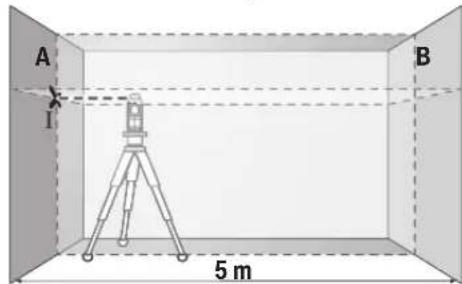

Horizontālās izlidzināšanās precizitātes pārbaude škērsass virzienā

Pārbaudei nepieciešama brīva telpa ar limenisku, stingru pa-matu un 5 m lielu attālumu starp divām sienām A un B.

- Nostipriniet mērinstrumentu horizontālā stāvoklī sienas A tuvumā uz statīva vai novietojiet to uz līmeniska, stingra pa-mata. leslēdziet mērinstrumentu. Izvēlieties krustlīniju darba režīmu ar automatisko pašizlīdzināšanos.

- Novirziet lāzera staru uz tuvāko sienu A un nogaidiet, lidz beidzas mērinstrumenta pašizlīdzināšanās process. Atzī-mējiet uz sienas lāzera stara veidoto līniju krustošanās vietas viduspunktu (punkts 1).

A 180° B I II

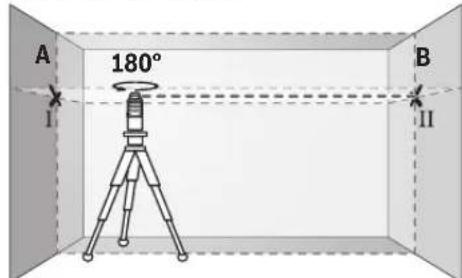

- Pagrieziet mērinstrumentu par 180°, nogaidiet, lidz beidzas pašizlidzināšanās process, un atzīmējiet lāzera staru veidoto līniju krustošanās vietas viduspunktu uz pretējās sienas B (punkts II).

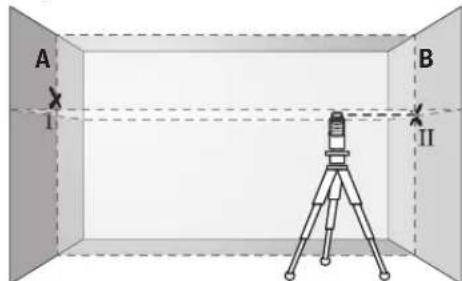

- Nepagriežot mērinstrumentu, novietojiet to sienas B tuvumā, ieslēdziet un nogaidiet, līdz beidzas pašizlīdzināšanās process.

A B 1 II

- Regulējot statīva augstumu vai lietojot piemērota biezuma paliktni, uzstādiet mērinstrumentu tādā augstumā, lai lāzera staru veidoto liniju krustošanās vietas viduspunkts precīzi sakristu ar iepriekš atzīmēto punktu 11 uz sienas B.

160|Latviešu

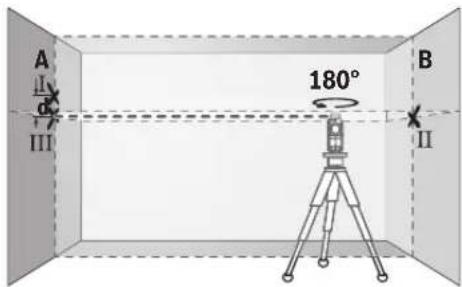

A II III 180° B II

• Neizmainot mērinstrumenta augstumu, pagrieziet to par 180°. Novirziet lāzera staru uz sienu A tā, lai tā veidotā vertikālā līnija ietu caur iepriekš atzīmēto punktu 1. Nogaidiet, līdz beidzas mērinstrumenta pašizlīdzināšanās process, un atzīmējiet lāzera staru veidoto līniju krustošanās vietas viduspunktu uz sienas A (punkts ITI).
• Attālums d starp abiem atzīmētajiem punktiem I un III uz sienas A ir vienāds ar mērinstrumenta lāzera stara faktisko nolieci pēc augstuma škērsass virzienā.

Ja mērišanas attālums ir 2 x 5 m = 10 m, maksimālā pieļauja-mā stara noliece ir:

10 m x ± 0,2 mm/m = ± 2 mm.

Tas nozimē, ka attālums d starp punktiem I un III nedrikst pārsniegt 2 mm.

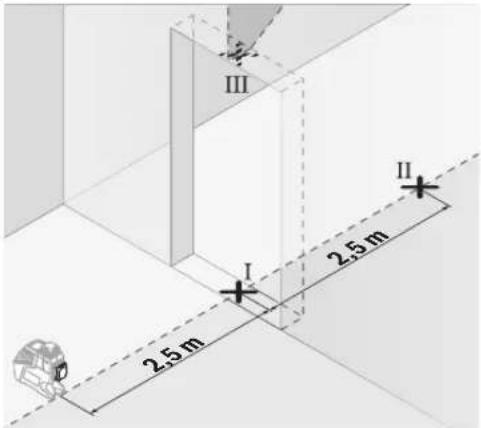

Vertikālās līnijas izlidzinājuma precizitātes pārbaude

Pärbaudei nepieciešams durvju atvērums, kuram katrā pusē atrodas vismaz 2,5 m plata brīva telpa ar limenisku, stingru pamatu.

- Novietojiet mērinstrumentu uz limeniska, stingra pamata 2,5 m attālumā no durvju atvēruma (nenostipriniet mērinstrumentu uz statīva). Pārejiet vertikālā darba režimā, nogaidiet, līdz beidzas mērinstrumenta pašizlidzināšanās process, un tad novirziet lāzera stara veidoto līniju uz durvju atvērumu.

- Atzimējiet lāzera stara veidotās vertikālās linijas viduspunktu uz durvju atvēruma gridas (punkts 1), 5 m attālumā durvju atvēruma otrā pusē (punkts 11), kā arī uz durvju atvēruma augšējās malas (punkts 11).

– Pagrieziet mērinstrumentu par 180° un novietojiet durvju atvēruma otrā pusē, tieši aiz punkta II. Nogaidiet, līdz beidzas mērinstrumenta pašizlidzināšanās process, un pārvietojiet lāzera stara veidoto vertikālo līniju tā, lai tās vidus precīzi škērsotu punktus I un II.
- Atzīmējiet lāzera stara veidotās līnijas vidu uz durvju atvēruma augšējās malas kā punktu IV.

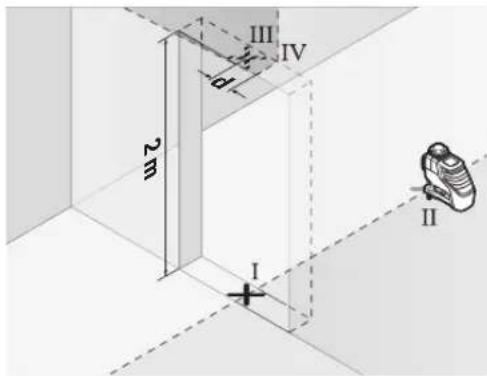

- Attālums d starp abiem atzīmētajiem punktiem III un IV ir vienāds ar mērinstrumenta faktisko nolieci no vertikāles.
- Izmēriet durvju atvēruma augstumu.

Maksimālās pieļaujamās nolieces vērtība ir aprēkināma šādi: divkāršs durvju atvēruma augstums x 0,2 mm/m

Piemërs. Pie durvju atvëruma augstuma 2 m maksimälä noliece nedrikst pârsniegt

2 x 2 m x ± 0,2 mm/m = ±0,8 mm. No tā izriet, ka attālums starp punktiem III un IV nedrikst pārsniegt 0,8 mm.

Norādījumi darbam

Vienmër veidojiet atzīmes uz lāzera stara viduslinijas. Lāzera staru veidoto liniju platums mainās atkaribā no attāluma.

Darbs ar lāzera mērkplāksni

Lāzera mērkplāksne 15 lauj uzlabot lāzera staru redzamību nelabvėligos darba apstāklos un lielā attālumā.

Lāzera mērklāksnes 15 atstarojošā puse uzlabo lāzera staru liniju redzamību, bet caur tās caurspīdīgo pusi šīs linijas ir izškiramas ari no aizmugures.

Darbs ar stativu (papildpiederums)

Statīvs ir ierīce ar regulējamu augstumu mērinstrumenta stabilai nostiprināšanai. Izmantojot mērinstrumenta 1/4" vitni 9, nostipriniet to uz statīva 22 vītnes vai ari uz parastā fotostativa, ko var iegādāties tirdzniecības vietās. Lai mērinstrumentu nostiprinātu uz tirdzniecības vietās pieejama celtniecības statīva, izmantojiet 5/8" stiprinošo vitni 8. Stingri pieskrūvėjiet mērinstrumentu ar statīva stiprinošo skrūvi.

Nostiprināšana ar universālā turētāja palīdzību (papildpiederums) (attēls D)

Ar universālā turētāja 19 palīdzību mērinstrumentu var no- stiprināt, piemēram, uz stateniskām virsmām, caurulēm vai magnētiskiem materiāliem. Universālais turētājs ir izmanto- jams arī kā uz zemes novietojams statīvs, atvieglojot mērin- trumenta nostiprināšanu vēlamajā augstumā.

Lietuviškai | 161

Darbs ar mērplāksni (papildpiederums) (attēli A – B)

Lietojot mērplāksni 16, ar mērinstrumenta palīdzību var izdarīt atzīmes uz grīdas vai ari pārnest tās uz sienas lāzera stara augstumā.

Izmantojot kvadrātisko nulllauku un skalu, iespējams izmērit un atzimēt attālumu no lāzera stara līdz vēlamajam augstumam, ko pēc tam var pārnest un atzimēt citās mērka vietās. Šādi nav nepieciešama mērinstrumenta augstuma precīza ie-stādīšana atbilstoši markēšanas augstumam.

Lai uzlabotu lāzera stara redzamību lielā attālumā vai spilgtā saules gaismā, mērplāksnes 16 virsma ir pārklāta ar gaismu atstarojošu slāni. Lāzera stara redzamība uzlabojas tad, ja novērotājs raugās uz mērplāksni paralēli staram.

Darbs ar lāzera starojuma uztvērēju (papildpiederums) (attēls D)

Lai atvieglotu lāzera staru atklāšanu nelabvėligos apgaismojuma apstāklos (piemēram, gaišās telpās vai tiešos saules staros), kā arī lielā attālumā, izmantojiet lāzera starojuma uztvērēju 17. Strādājot ar lāzera starojuma uztvērēju, ieslēdziet impulsu funkciju (skatīt sadaju „Impulsu funkcija“, lappusē 158).

Lāzera skatbrilles (papildpiederums)

Lāzera skatbrillēm piemīt ipašība aizturēt apkārtējo gaismu, kā rezultātā lāzera sarkanā gaisma liekas spilgtāka.

▶ Nelietojiet lāzera skatbrilles kā aizsargbrilles. Lāzera skatbrilles kalpo, lai uzlabotu lāzera stara redzamību, taču tās nespēj pasargāt no lāzera starojuma.
▶ Nelietojiet lāzera skatbrilles kā saulesbrilles un kā aizsargbrilles, vadot satiksmes lidzekļus. Lāzera skatbrilles nenodrošina pilnvērtīgu redzes aizsardzību no ultravioletā starojuma, taču pasliktina krāsu izšķirtspēju.

Darba operāciju piemēri (skatit attēlus C - H)

Mērinstrumenta lietošanas piemēri ir sniegti grafiskajās lappusēs.

Apkalpošana un apkope

Apkalpošana un tirišana

Uzglabāšanas un transportēšanas laikā ievietojiet mērinstrumentu kopā ar to piegādātajā aizsargsomā.

Uzturiet mērinstrumentu tīru.

Neiegremdējiet mērinstrumentu ūdenī vai citos škidrumos.

Apslaukiet izstrādājumu ar mitru, mīkstu lupatiņu. Nelietojiet apkopei kīmiski aktivus tīrīšanas līdzekļus vai organiskos škīdinātājus.

Regulāri un īpaši rūpīgi tīriet lāzera stara izvadlūku virsmas un sekojiet, lai uz tām neveidotos nosēdumi.

Nosūtot mērinstrumentu remontam, ievietojiet to aizsargsomā 18.

Klientu konsultāciju dienests un konsultācijas par lietošanu

Klientu konsultāciju dienesta darbinieki atbildēs uz Jūsu jautājumiem par izstrādājuma remontu un apkalpošanu, kā arī par rezerves dalu iegādi. Izklājuma zīmējumus un informāciju par rezerves dalām var atrast arī interneta vietnē:

www.bosch-pt.com

Bosch klientu konsultāciju grupa centīsies Jums palīdzēt vis-labākajā veidā, sniedzot atbildes uz jautājumiem par mūsu iz-strādājumiem un to piederumiem.

Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma marķējuma plāksnītes.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Mūkusalas ielā 97

LV-1004 Rīga

Tâlr.: 67146262

Telefakss: 67146263

E-pasts: [e-mail]

Atbrivošanās no nolietotajiem izstrādājumiem

Nolietotie mērinstrumenti, to piederumi un iesainojuma materiāli jāpārstrādā apkārtējai videi nekaitīgā veidā.

Neizmetiet nolietotos mērinstrumentus un akumulatorus vai baterijas sadzīves atkritumu tvertnē!

Tikai ES valstim

Atbilstoši Eiropas Savienības direktīvai 2012/19/ES, lietošanai nederīgie mērinstrumenti, kā arī, atbilstoši direktīvai 2006/66/EK, bojātie vai nolietotie akumulatori un baterijas jāsavāc atseviški un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Tiesibas uz izmaiņām tiek saglabātas.

Lietuviškai

Saugos nuorodos

Linijinis lazerinis nivelyras
